兆欧表使用操作规程

安全操作规程之兆欧表安全操作规程（简约版）

20__《安全操作规程》之兆欧表安全操作规程（简约版）
兆欧表安全操作规程
目的：
为了保证兆欧表质量和兆欧表的正确安全操作，以防发生意外，特制
订本操作规程。

1、本仪表在使用时必须水平放置且远离磁场。

2、在作绝缘测定时，将被测物的两端分别连接在“接地”及“线路”两
根接线柱上，按额定转速转动摇柄，即可测得电阻数值。

3、在作通地测定时，将被测端接“线路”，而以良好之地线接于“接地”柱上，按额定转速转动摇柄，即可测得电阻数值。

4、在进行电缆缆芯对缆壳的绝缘测定时，除将被测物两端分别接于“线路”及“接地”两接线柱外，再将电缆壳芯之间的内层绝缘接保护环（屏蔽）
接线柱（以消除因表面漏电而引起的测量误差）。

然后按额定转速转动摇柄，
即可测得电阻值。

5、注意事项
（1）转动摇手柄时，应由慢渐快达到并保持120转/分的稳定转速，
如发现指针指零时不允许继续摇动，以防止线圈损坏。

（2）在雷电或临近带电高压导体的设备时，禁止用仪表进行测量，
只有在设备不带电又不可能受其他电源感应而带电时才能进行。

(3) 在进行测量前后对被测物一定要进行充分放电，以保障设备及人
身安全。

(4) 应尽量避免剧烈，长期的震动，使表头轴尖和宝石受损而影响刻
度指示。

1
模板
仪表在不使用时应放在固定的橱内，环境气温不宜太冷或太热，切忌放于污秽、潮湿的地面上，并避免置于含腐蚀作用的空气（如酸、碱等蒸气）附近。

工务部维修车间
20xx-1-1
2。

兆欧表安全操作规程

兆欧表安全操作规程兆欧表是一种用于测量电阻值的仪器。

由于兆欧表常常用于高电压、高阻值的测量，因此在操作过程中需要注意安全。

下面是兆欧表的安全操作规程：1. 仔细阅读和理解兆欧表的使用说明书。

使用前先熟悉仪器的各项功能和注意事项，确保正确操作。

2. 在进行任何操作之前，先确保兆欧表和被测电路处于断电状态，并将所有电源和电池拔掉，以避免触电和意外伤害。

3. 在使用兆欧表前，检查仪器的外观和连接线是否有损坏。

如有损坏，应立即停止使用，并进行维修或更换。

4. 在将兆欧表连接到被测电路之前，确保被测电路中没有电流流过，将电容器上的电荷释放掉，以免给仪器带来损坏。

5. 在连接兆欧表之前，确认被测电路已停止工作，并且所有电源开关已关闭。

切勿在通电状态下连接或断开兆欧表，这可能导致仪器损坏或触电风险。

6. 在使用兆欧表时，应确保仪器和电路之间的连接稳固可靠。

检查连接线是否插密和接触良好，以防止接触电阻对测量结果的影响。

7. 在进行高电压测量时，要确保兆欧表的额定电压范围大于被测电路的电压。

使用低于额定电压范围的兆欧表进行高电压测量可能造成仪器的短路和损坏。

8. 在进行高阻值测量时，要注意保持测量环境的干燥和清洁。

湿度或灰尘可能会对测量结果产生干扰。

9. 在使用兆欧表时，应正确选择合适的测量范围。

过高或过低的测量范围都可能导致不准确的测量结果，甚至损坏仪器。

10. 在测量结束后，应及时将兆欧表拔掉电源，并进行仪器和连接线的清洁。

尽量避免将污染物留在仪器上，以防止影响下次测量的准确性。

11. 当兆欧表在使用过程中出现异常情况，如显示不正常、有异常声音等，应立即停止使用，并进行仪器的检修和维修。

12. 定期对兆欧表进行校验和维护。

按照说明书要求，以确保仪器的测量准确性和安全性。

以上是兆欧表的安全操作规程。

在任何操作中，都要始终以安全为首要考虑，并遵循仪器的使用说明和标准操作程序，以保证人身安全和仪器的正常运行。

兆欧表安全操作规程范本

兆欧表安全操作规程范本第一章总则一、目的与依据兆欧表是一种用于测量电阻或绝缘电阻的仪器，在使用中存在一定的危险性。

为了保证操作人员的人身安全和设备的完好运行，制定本安全操作规程。

二、适用范围本安全操作规程适用于所有使用兆欧表进行电阻或绝缘电阻测量的操作人员、管理人员及相关人员。

三、术语定义1. 兆欧表：指用于测量电阻或绝缘电阻的仪器。

2. 操作人员：指使用兆欧表进行测量操作的人员。

四、操作守则1. 尊重生命和安全，确保操作人员的人身安全；2. 遵守操作规范，正确操作兆欧表；3. 提高安全意识，及时排查潜在的安全隐患。

第二章兆欧表的安全操作一、操作前的准备1. 确认兆欧表的工作状态和性能是否正常；2. 确认电源是否接地并处于正常工作状态；3. 检查测量线缆是否完好，并无损坏或暴露的导线；4. 在进行绝缘电阻测量前，确保被测设备处于停电状态，并拔掉其电源插头；5. 关闭其他相关电源装置，以免对测量结果产生干扰。

二、接线操作1. 将一端的测试引线连接到待测电路的正极端，另一端的测试引线连接到待测电路的负极端；2. 避免过度拉扯测试引线，以免引起短路或其他不良现象；3. 在接线过程中，确保测试引线与其他电路或设备无误触或交叉；4. 使用正确的测试引线，不混淆正负极。

三、测量范围与精度1. 在进行电阻或绝缘电阻测量时，需根据被测电路的特性，选择合适的测量范围；2. 确保测量范围大于被测电路的电阻值，避免因过量测量引发仪器的损坏；3. 了解兆欧表的精度范围，保持测量的准确性；4. 在测量时，稳定测试手势，避开外界干扰。

四、兆欧表的使用注意事项1. 避免高温、高湿、高压、高强度磁场和腐蚀性气体等条件下进行测量；2. 测量过程中，不要将兆欧表接触到带电部分，以免引发电击风险；3. 使用兆欧表时，避免强光直射或长时间曝晒在阳光下；4. 不得擅自拆卸或更换兆欧表的内部零部件。

第三章安全事故的应急处理一、一般安全事故处理原则1. 发生安全事故时，首先要保证自己的安全，迅速采取避险措施；2. 在保证自身安全的前提下，尽快通知相关人员，并向专业人员寻求帮助；3. 在出现人员受伤的情况下，及时进行急救措施；4. 进行安全事故的调查与分析，总结经验教训，防止事故再次发生。

一二三四五级兆欧表安全操作规程

一二三四五级兆欧表安全操作规程1. 引言本文档旨在规范使用一二三四五级兆欧表的操作，以确保施工现场和操作人员的安全。

请所有使用兆欧表的人员仔细阅读并遵守本规程。

2. 安全注意事项在使用兆欧表之前，请务必注意以下几点：•在使用兆欧表之前，操作人员必须经过培训和授权，熟悉设备的操作和安全规程。

•检查兆欧表的外观，确保没有明显的损坏或异常现象。

•检查兆欧表的电源线和接地线，确保良好接触并没有断裂或破损。

•使用兆欧表前，确认测试环境的电源已关闭，并取下任何与被测电路相连的电源线。

3. 兆欧表的正确操作步骤请按照以下步骤正确操作兆欧表：3.1 准备工作•将兆欧表连接到合适的电源插座，并确保电源插座的接地正常。

•将兆欧表的电源线插入电源插座。

•检查保险丝的状态，确保保险丝的容量与被测电路的额定电流相匹配。

3.2 设置测量参数•打开兆欧表的电源开关，并等待数秒，直到仪器的各项指示灯都亮起。

•根据被测电路的要求，选择合适的测量范围和单位（如欧姆、兆欧姆等）。

•使用兆欧表的旋钮或按键设置相应的测量参数。

3.3 连接被测回路•确保被测回路的电源已关闭，并拔下电源线。

•使用兆欧表的测试线缆将被测回路与兆欧表相连。

•根据被测回路的连接方式，正确连接测试线缆的各个接点。

•注意确认连接的稳固，以避免测量结果的不准确。

3.4 进行测量•确保操作人员的手部干燥，避免接地导致电击事故。

•按下兆欧表的测量按钮，开始进行测量。

•在测量过程中，注意观察兆欧表的显示屏，并根据需要记录测量结果。

•测量完成后，松开测量按钮，并等待兆欧表的指示灯熄灭。

3.5 断开连接及关机•在测量完毕后，断开被测回路与兆欧表之间的连接。

•拔下兆欧表的电源插头，断开与电源的连接。

•关闭兆欧表的电源开关。

4. 兆欧表的维护和保养为确保兆欧表的正常工作和延长使用寿命，请进行以下维护和保养：•定期清洁兆欧表的外部表面，可使用干净的布擦拭，避免使用化学溶剂或水直接接触仪器。

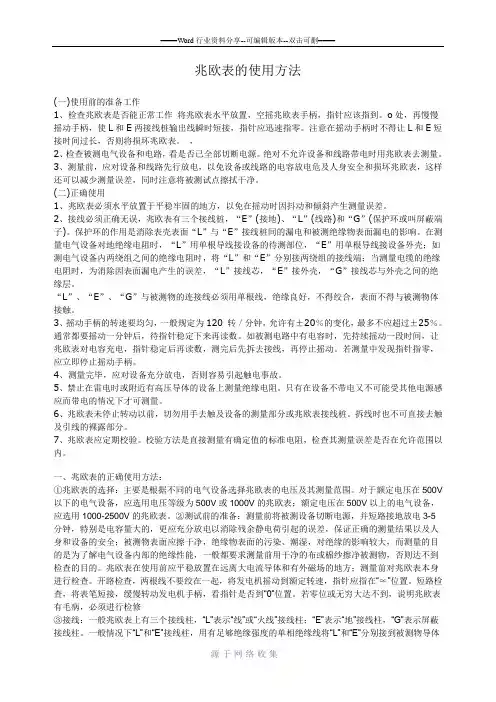

兆欧表的使用方法

兆欧表的使用方法(一)使用前的准备工作1、检查兆欧表是否能正常工作将兆欧表水平放置，空摇兆欧表手柄，指针应该指到。

o处，再慢慢摇动手柄，使L和E两接线桩输出线瞬时短接，指针应迅速指零。

注意在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。

，2、检查被测电气设备和电路，看是否已全部切断电源。

绝对不允许设备和线路带电时用兆欧表去测量。

3、测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。

(二)正确使用1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。

2、接线必须正确无误，兆欧表有三个接线桩，“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。

保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。

在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳；如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层。

“L”、“E”、“G”与被测物的连接线必须用单根线，绝缘良好，不得绞合，表面不得与被测物体接触。

3、摇动手柄的转速要均匀，一般规定为120 转／分钟，允许有±20％的变化，最多不应超过±25％。

通常都要摇动一分钟后，待指针稳定下来再读数。

如被测电路中有电容时，先持续摇动一段时间，让兆欧表对电容充电，指针稳定后再读数，测完后先拆去接线，再停止摇动。

若测量中发现指针指零，应立即停止摇动手柄。

4、测量完毕，应对设备充分放电，否则容易引起触电事故。

5、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。

只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。

6、兆欧表未停止转动以前，切勿用手去触及设备的测量部分或兆欧表接线桩。

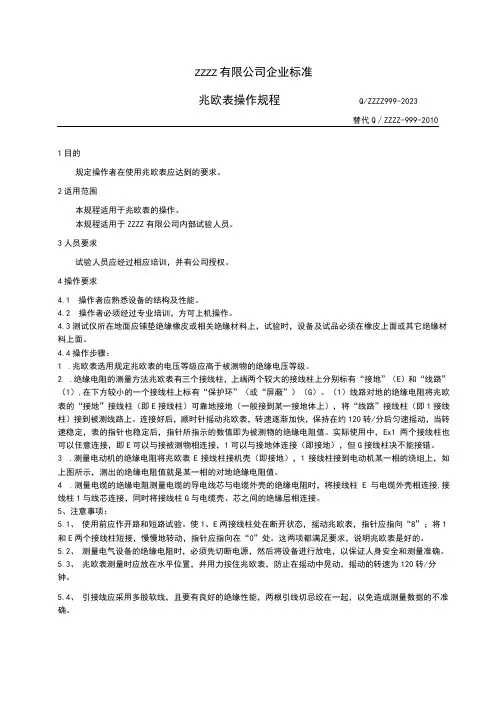

兆欧表操作规程

ZZZZ有限公司企业标准兆欧表操作规程Q/ZZZZ999-2023替代Q∕ZZZZ-999-20101目的规定操作者在使用兆欧表应达到的要求。

2适用范围本规程适用于兆欧表的操作。

本规程适用于ZZZZ有限公司内部试验人员。

3人员要求试验人员应经过相应培训，并有公司授权。

4操作要求4.1操作者应熟悉设备的结构及性能。

4.2操作者必须经过专业培训，方可上机操作。

4.3测试仪所在地面应铺垫绝缘橡皮或相关绝缘材料上，试验时，设备及试品必须在橡皮上面或其它绝缘材料上面。

4.4操作步骤：1.兆欧表选用规定兆欧表的电压等级应高于被测物的绝缘电压等级。

2.绝缘电阻的测量方法兆欧表有三个接线柱，上端两个较大的接线柱上分别标有“接地”（E）和“线路”（1）,在下方较小的一个接线柱上标有“保护环”（或“屏蔽”）（G）。

（1）线路对地的绝缘电阻将兆欧表的“接地”接线柱（即E接线柱）可靠地接地（一般接到某一接地体上），将“线路”接线柱（即1接线柱）接到被测线路上。

连接好后，顺时针摇动兆欧表，转速逐渐加快，保持在约120转/分后匀速摇动，当转速稳定，表的指针也稳定后，指针所指示的数值即为被测物的绝缘电阻值。

实际使用中，Ex1两个接线柱也可以任意连接，即E可以与接被测物相连接，1可以与接地体连接（即接地），但G接线柱决不能接错。

3.测量电动机的绝缘电阻将兆欧表E接线柱接机壳（即接地），1接线柱接到电动机某一相的绕组上，如上图所示，测出的绝缘电阻值就是某一相的对地绝缘电阻值。

4.测量电缆的绝缘电阻测量电缆的导电线芯与电缆外壳的绝缘电阻时，将接线柱E与电缆外壳相连接,接线柱1与线芯连接，同时将接线柱G与电缆壳、芯之间的绝缘层相连接。

5、注意事项：5.1、使用前应作开路和短路试验。

使1、E两接线柱处在断开状态，摇动兆欧表，指针应指向“8”；将1和E两个接线柱短接，慢慢地转动，指针应指向在“0”处。

这两项都满足要求，说明兆欧表是好的。

兆欧表使用操作规程

兆欧表使用操作规程
兆欧表又称绝缘摇表，它是用来检测电器设备或线路的绝缘电阻的。

测量不同电压等级的设备。

要选用相应电压等级的兆欧表。

测量500V及以下的电器设备，应选用500V或1000V的兆欧表。

1．测量前，应先对仪表进行开路试验和短路试验。

以检验兆欧表的好坏。

开路试验是把仪表线分开，然后摇起摇表至120
转/分，此时指针应指在无穷大的位置；短路试验是先将两条
表线短接，摇动摇把（开始摇要慢）到120转/分，仪表指针
应指在零位。

2．兆欧表的使用方法（操作方法）
2．1将仪器水平位置放置，把被测物接于L及E两端钮上，以120转/分的速度摇动发电机的手柄，待表的指针稳定，即可从标度盘上读出被测物的绝缘电阻值。

读数后，先撤开仪表的L线，再停止摇动手柄，否则会因被测设备向仪表反送电而损坏仪表。

2．2试验线路绝缘时，L端钮接线路，E端钮接地。

2．3试验两线间绝缘时，L及E端各接一线。

3．4试验电缆绝缘时，L端钮接芯线，E端钮接外层，G端钮接电缆导线里层，可以避免表面漏电所产生的误差。

质管科2003-3-4。

兆欧表安全操作规程

兆欧表安全操作规程兆欧表是一种用于测量高电阻值的仪器，因其测量范围广、使用方便而广泛应用于电力、通讯、医疗等领域。

但是在使用过程中，如果不注意安全操作规程，就可能会对人员和设备造成危害。

因此，下面列出兆欧表的安全操作规程，供大家参考。

一、前置条件1. 检查兆欧表的仪器参数是否与被测物品相符。

2. 检查测量电源是否接地。

3. 检查被测物品的电源是否已关闭。

4. 检查兆欧表的绝缘电阻是否达到标准。

二、安全操作须知1. 兆欧表应放在干燥、通风良好的场所，确保工作条件符合产品要求。

2. 兆欧表应放在平稳的工作台上，防止摔落或受振动。

3. 在开始操作之前，检查兆欧表的线路是否正确连接，确保插头插紧，禁止插头松动或过度缠绕。

4. 每次使用前，必须进行电器安全测试，确保兆欧表的安全性能良好。

5. 改变测量范围时，必须先把兆欧表置于断开状态，以保证测量结果准确。

6. 在连接电源之前，必须将测量仪器的指针、旋钮、开关、插头置于零位。

7. 禁止用手插入测试线插座，应使用插头，自制插头必须与仪器性能相适应，否则会导致仪器故障或危险。

8. 兆欧表应使用标准测量线，不得改变或更换线路。

9. 测试线或接头松动或脱落时，应立刻停止测试，以防止造成不必要的伤害。

10. 在使用兆欧表进行测量时，必须严格按照产品手册的要求进行操作，不得超出测量范围。

11. 禁止使用大于或等于10KV的高压进行测试，以免对人员和设备造成伤害。

12. 禁止用手触摸高压和高电荷区域，必须使用绝缘工具或手套进行操作。

13. 在测试过程中，应保持仪器和被测物品之间的电气隔离，避免故障或火灾。

14. 测量脆弱、易损坏或容易引起火灾的物品时，必须事先进行检测，并在测试时使用适当的保护措施。

15. 在使用兆欧表进行测量时，必须坚持不间断监控测试情况，如果出现故障或超范围，应立刻停止测试并采取相应的应急措施。

16. 在使用兆欧表进行测量时，不得长时间悬空，以免对仪器造成损坏。

使用兆欧表测量绝缘的操作规程

使用兆欧表测量绝缘的操作规程
1. 使用兆欧表测量高压设备绝缘，应由两人进行。

2. 测量用的导线，应使用相应的绝缘导线，其端部位有绝缘套。

3. 测量绝缘时，应将被测设备从各方面断开，验时无电压，确实证明设备无人工作后，方可进行。

在测量中禁止他人接近被测设备。

在测量绝缘前后，应将被测设备对地放电。

测量线路绝缘时，应取得许可并通知对侧后方可进行。

4. 在有感应电压的线路上测量绝缘时，应将相关线路同时停电，方可进行。

雷电时，严禁测量线路绝缘。

5.在带电设备附近测量绝缘电阻时，测量人员和兆欧表安放位置，应选择适当，保持安全距离，以免兆欧表引线或引线支持物触碰带电部分。

移动引线时，应注意监护，防止工作人员触电。

6.5千伏的兆欧表，适用于测量10千伏及以上的设备绝缘。

2.5千伏的兆欧表，适用于测量2千伏及以上的设备绝缘。

1000伏的兆欧表，适用于测量1000伏及以上的设备绝缘。

500伏的兆欧表，适用于测量1000伏及以下的设备绝缘。

7. 兆欧表在测量时，将指针先调在零位再使用。

兆欧表安全操作规程

兆欧表安全操作规程兆欧表是一种常用的电气测试仪器，用于测量电阻的大值。

在使用兆欧表时，需要严格遵循安全操作规程，以确保操作人员的安全，并准确地进行电气测试。

以下是兆欧表的安全操作规程，供参考：一、兆欧表的基本介绍兆欧表是一种用来测量电阻值的仪器，其单位为欧姆。

兆欧表适用于测量大电阻值，一般用于测试绝缘材料、电缆等的绝缘电阻。

二、操作前准备1. 确保兆欧表处于关闭状态，将测试引线插入相应的测试端口。

2. 检查测试引线是否破损或接触不良，确保测试引线安全可靠。

3. 检查兆欧表的仪器外观是否完好无损，无任何明显的物理损坏。

4. 查阅兆欧表的使用手册，了解产品的特性和操作注意事项。

5. 检查测试环境是否符合要求，如温度、湿度等。

三、操作步骤1. 打开兆欧表电源开关，待仪表启动后，进行零点校准。

2. 将测试引线分别连接待测物体的两端，确保引线与物体的连接牢固、无松动。

3. 调节兆欧表的量程，使其适应待测物体的电阻值。

4. 按下“测试”按钮，等待显示屏上的数值稳定后，记录测量结果。

5. 在操作结束后，关闭兆欧表的电源开关。

四、安全注意事项1. 在使用兆欧表时，操作人员应穿着适当的防静电服，以防止电气静电的干扰。

2. 不得将兆欧表用于高压电路的测试，以免发生触电的危险。

3. 在进行兆欧测试之前，应先将待测物体与电源脱离，以避免电源的干扰和触电的危险。

4. 在使用兆欧表之前，应仔细阅读产品说明书，熟悉兆欧表的特性和操作方法，并按照说明书进行正确操作。

5. 不得在潮湿或有爆炸危险的环境中使用兆欧表，以确保操作人员的安全。

6. 操作人员在进行兆欧测试时，应保持专注，不得分散注意力，避免疏忽大意导致事故的发生。

7. 不得随意拆卸或修理兆欧表，如有故障应送至专业的维修中心进行处理。

8. 在试验过程中，对于产生的电弧或火花要注意防范，以防止火灾或爆炸的发生。

9. 每次使用兆欧表之前，都应仔细检查测试引线的接触和绝缘状况，确保引线的安全可靠。

简述兆欧表的使用方法

简述兆欧表的使用方法兆欧表是一种用于测量电阻值的电子仪器。

它可以测量非常高阻值的元件或设备，往往用于检测绝缘材料的电阻值。

下面将详细介绍兆欧表的使用方法。

1. 连接电源：首先，将兆欧表连接到适当的电源，通常使用一个交流或直流电源。

确保电源的电压符合兆欧表的要求，并注意正确连接正负极。

2. 准备测试样品：将需要测试的样品准备好，例如绝缘材料或电气设备。

确保测试样品没有任何连接到其他电源或设备上的电线。

3. 设置测量模式：打开兆欧表，并选择相应的测量模式。

通常兆欧表具有多个测量范围，根据你要测量的电阻值选择合适的测量范围。

4. 连接测试样品：将兆欧表的测量引线分别连接到测试样品的两个端点上。

确保引线与测试样品的接触良好，没有松动或断开的情况发生。

5. 开始测量：按下兆欧表上的测量按钮或旋钮，开始测量电阻值。

等待一段时间，直到兆欧表稳定并显示出稳定的测量结果。

6. 记录测量结果：当测量结果稳定后，记录下测量结果。

一般兆欧表的显示屏会显示出具体的电阻值，并可能带有单位（如兆欧或千欧）。

7. 断开连接：完成测量后，断开兆欧表与测试样品之间的连接。

确保引线不会误触其他电源或设备，以免发生意外。

8. 关闭兆欧表：关闭兆欧表的电源，并进行适当的保养。

清洁测量引线并储存兆欧表在干燥、安全的地方。

参考内容：- 艾迪特. 赫彻森 (2016). 《电子测量与仪器》. 电子工业出版社. - 佐藤真一, 喜多村文成 (2001). 《电子测量技术与仪器》. 机械工业出版社.- 测量仪器分类与使用方法 [EB/OL]. 电子教学资源共享平台. (2019). 中国科学技术大学.。

兆欧表安全操作规程

兆欧表安全操作规程兆欧表是一种常用的电气测试仪器，主要用于测量绝缘电阻和绝缘电阻的极性。

正确、安全地操作兆欧表对于保证测试结果的准确性以及保护操作人员的安全至关重要。

下面是兆欧表的安全操作规程，以供参考：一、准备工作1. 检查兆欧表的外观，确保表壳完好无损。

2. 确保电源供应符合兆欧表的额定电源要求。

3. 仔细阅读兆欧表的使用说明书，了解仪器的工作原理、功能和操作流程。

4. 确保测试环境干燥、无尘、无腐蚀性气体等影响测试结果的因素。

二、安全操作1. 打开兆欧表盖板，确保表盘干净无尘。

如有灰尘，可用气吹枪吹去。

2. 检查测试线缆，确保接线端口清洁，无损伤或锈蚀。

如有问题，应及时更换。

3. 在进行测试前，将兆欧表的指针调整到零位，确保仪器的准确性。

4. 使用正确的测试量程进行测量，应该选择适合被测对象的绝缘电阻范围。

若超过量程，会对仪器造成损坏并有安全风险。

5. 使用正确的测试极性进行测量，测试前应了解被测对象的绝缘电阻极性，将测试线正确连接到被测对象的绝缘端子上。

三、操作注意事项1. 测量过程中，操作人员应站稳，注意电源线与测试线之间的安全间距。

2. 确保被测对象已断开电源，避免电击和测量结果的干扰。

3. 进行测量时，应避免碰触被测对象的导线和绝缘材料，以免影响测试结果和造成伤害。

4. 在测量过程中，应避免拉扯和扭曲测试线，以免对线缆造成损坏。

5. 操作人员应时刻关注兆欧表的指针，确保测量过程的稳定性。

6. 测量完成后，应将兆欧表的指针调回零位，并关闭仪器的电源开关。

7. 在使用完毕后，将测试线缆彻底清洁干净，可用布擦拭表盘和连接线端口。

四、维护保养1. 使用完毕后，应将兆欧表放置在干燥、通风的地方，避免过湿和高温环境，以免对仪器造成损坏。

2. 定期对兆欧表进行检查和校准，确保其工作准确性和稳定性。

3. 若发现兆欧表有损坏或故障，禁止私自拆卸修理，应将其交由专业维修人员处理。

4. 存放时应将兆欧表放置在防尘套中或置于封闭柜中，防尘防潮，避免受到外界环境的影响。

兆欧表操作规程

兆欧表操作规程1 操作前的检查1.1 检查兆欧表是否在有效期内，并检验判断兆欧表的好坏。

检验方法：将兆欧表平放，使L、E两个端钮开路，摇动手摇发电机的手柄，使发电机的转速达到额定转速120转/分，此时指针应指在“∞”（即无穷大）刻度处；停止摇动后用导线短接L、E接线柱，再缓慢摇动手摇发电机的手柄（必须缓慢摇动，以免电流过大而烧毁绕组），此时指针应迅速归“0”。

如果指针不指在“∞”或“0”的刻度线上，应检修或送检兆欧表；1.2检查确认被测电气设备表面干净无污物。

2 操作步骤2.1 断开被测物电源，并对被测物充分放电；2.2 将兆欧表置于远离磁场的位置，并水平放置；2.3 绝缘测定时，将被测定的两端分别连于“L”和“E”两个接线柱上；通地测定时，将被测端及良好的地线依次接于“L”和“E”两个接线柱上；2.4 依顺时针方向转动手摇发电机的手柄，使速度逐渐增至每分钟120转左右，在调速器发生滑动后，读取并记录读数；2.5 测量完毕后，收拾好兆欧表。

3 技术要求3.1 摇测绝缘电阻过程中，转速由慢逐渐到快摇动手柄，不得忽快忽慢，以免指针摆动过大而引起误差。

若发现指针指零，表明被测绝缘物存在短路故障，此时不得继续摇动手柄，以防表内动圈因发热而损坏。

3.2 测量电容器、电缆、大容量变压器和电机等的绝缘电阻时，要有一定的充电时间，电容量越大，充电时间越长，一般以兆欧表转动1分钟后的读数为准；3.3 测量电容性电气设备的绝缘电阻时，应在取得稳定读数后，先取下测量线，再停止摇动手柄，测完后立即将被测设备进行放电。

3.4 在兆欧表未停止转动和被测设备未放电之前，不得用手接触测量部分和兆欧表的接线柱或进行拆除导线等，以免发生触电事故。

3.5 在测定特高电阻时，保护环应接于被测两端之间最内层的绝缘层上以消除因漏电而引起的读数误差。

兆欧表安全操作规程

兆欧表安全操作规程兆欧表是一种用于测量电气设备绝缘电阻的仪器，其使用需要遵循一定的安全操作规程。

下面是兆欧表的安全操作规程，总结了使用兆欧表时需要注意的事项和具体步骤。

希望能对您有所帮助。

一、兆欧表的基本知识兆欧表是一种高电压测量仪器，主要用于测量绝缘电阻和绝缘电阻的测试电压通常为500-1000V。

兆欧表的使用需要特别小心以防电击。

在操作兆欧表之前，必须了解其基本知识，如仪器的功能、使用方法、测量范围、测试电压和相应的安全措施等。

二、操作前的准备工作在进行绝缘电阻测试之前，必须完成以下准备工作：1. 使用仪器之前，应检查兆欧表是否完好无损，无严重异响和损坏部件。

2. 检查仪器的电源供应，确保电压稳定和接地良好。

3. 根据待测电气设备的要求，选择合适的测量范围和测试电压。

4. 对待测设备进行拆除线路、断开电源，并确保设备部分与其他电源隔离。

三、使用兆欧表的安全措施在使用兆欧表进行测量时，应遵循以下安全措施：1. 佩戴个人防护设备，包括绝缘手套、绝缘靴、防静电衣物等。

2. 在工作现场设置明显的警示标志，以提醒他人注意高电压和兆欧表操作，防止误碰触。

3. 在测量前，应将待测设备的细微损坏、变形、污染等情况进行清理和修复。

4. 在测量前确保工作区域干燥，以防止潮湿环境导致的电流泄露和安全事故。

5. 在测量过程中，避免接触裸露的导线、电缆或其他电气设备部件，以免发生电击事故。

6. 当兆欧表暴露在带电元件或导体上时，不要将手放在表上或触碰导线，以防止电击事故发生。

7. 在测量过程中要仔细观察仪表的测量值和指针的波动情况，及时发现并解决异常情况。

8. 测量完毕后，应先关闭测试电压，然后再断开测量回路，避免产生残余电压和危险。

9. 在测量结束后，将兆欧表置于干燥通风的地方，并进行定期的校准和维护，以确保仪器的准确性和可靠性。

四、兆欧表的具体操作步骤1. 将兆欧表的测试端子连接到待测电气设备的绝缘电阻测试点上。

数字兆欧表操作规程

数字兆欧表操作规程
设备名称：数字兆欧表
设备型号：VC60B
生产厂家：深圳市胜利高电子科技有限公司
操作步骤：
1.将电源开关“POWER”键按下
2.根据测量需要选择测试电压（有1000V，500V，
250V供选择）
3.根据测量需要选择量程开关（RANGE）
4.将被测对象的电极接本仪表相应插空
5.测试电缆时，插空G接保护环
6.按下“PUSH”测试开关，测试即进行，当显示值
稳定后，即可读值，读值完毕松开“PUSH”开关
7.将输入线“E1或E2”接至被测对象地端，“L”接
至被测线路端；要求“L”引线尽量悬空
8.如果仅最高位显示“1”即表示超量程，需要以高
量程档取数；当量程按键处于“”时表示绝缘电
阻超过2000M
注意事项：
1．测试电压选择键不按下时，输出电压插孔上将可以输出高电压。

2．被测对象应完全脱离电网供电，并且应经短路放电证明被测对象不存在电力危险才进行操作，以确保
操作安全。

3．测量时不允许手持测试端，以确保读数准确及人身安全。

4．在进行MΩ测试时，如出现读数不稳可能是环境干扰或绝缘材料不稳定造成的，此时可将“G”段接到被测物的屏蔽端，即可使读数稳定。

5．为保证测试安全和减少干扰，测试线采用电缆线与硅橡胶线，请勿随意更换。

兆欧表使用方法,兆欧表使用流程

兆欧表使用方法，兆欧表使用流程数字兆欧表以是也是兆欧表的同义名称，归属于绝缘电阻测试系列，主要用于测量电气设备、家用电器或电气线路对地及相间绝缘强度的常用测试工具，兆欧（MΩ）为单位，具有适用范围广，普片性强的特点，采用中大规模集成电路，输出功率大，短路电流高和多档位选择电压，等电位保护环和四阶有源低通滤波电路，抗干扰强，测量精度高，电子升压，LED显示，操作简单，测量迅捷。

5kv、10kv、15kv、20kV数字兆欧表原理及测量方式相同，不同的是电压等级和短路电流不同，具体可参见随机使用说明书。

操作方法仪表初次或前往现场使用前应进行充电（全程充电时间为8小时，充电指示灯从红变绿），以免到现场使用途中断电。

另外还应随时采用仪表的参考电阻附件来检查本仪器工作是否正常、准确。

仪表操作方法如下：1．准备：仪表接线前，首先应将‘电源开关’调在关的位置，‘高压控制’按钮应退出！被测物应脱离电网，并且被测各端必须经过人工放电棒接通大地，完全证明安全方可接线！尤其变电站、发电厂现场受到电网泄漏感应强干扰的被测量对象，事先应通过接大地的多个人工放电棒良好接到所有被测量线路端，避免接线时接线人员被电击，仪表接线完成后才把被测量端的人工放电棒移开。

2．接线：把仪表的两个‘E’端接到被测物的地或零端，以及大地。

把仪表的‘L’端接到被测线路端，例如变压器绕组，电缆芯线。

把仪表‘G’端接到被测回路需要消除表面电阻泄漏影响的保护环。

3．预选测试电源电压：把‘高压预选’旋钮开关选向需要的测试电源电压。

如需要从0V 调起时，需要把‘高压调节’旋钮反时针旋转到尽头。

4．接通工作电源：把仪表‘电源开关’拨向通，开关上方的指示灯即亮，‘kV’电压表显示应0.00kV。

5．测试启动：把‘高压控制’按钮按入，这时高压从L端输出，‘kV’表显示L-E之间的电压值，‘秒表’开始计时。

6．测试电源电压细调：调节‘高压调节’旋钮，可把电压平滑调节到指定值。

兆欧表安全操作规程

兆欧表安全操作规程前言兆欧表是检测电气设备绝缘电阻的一种常用工具，其功能强大但使用不当可能会带来严重的危险。

为了确保使用兆欧表的安全与可靠性，本文整理了兆欧表的安全操作规程，希望对使用兆欧表的工作者有所帮助。

操作前注意事项1. 仔细阅读使用说明书在使用兆欧表前，应认真阅读兆欧表的使用说明书，以了解兆欧表的功能、特点、规格、保养及注意事项等相关内容。

2. 检查兆欧表是否符合使用要求在使用兆欧表前，应检查兆欧表所在环境是否符合使用要求，核实兆欧表是否与连接设备相匹配，并检查兆欧表的电源是否正常，以确保兆欧表的使用符合安全要求。

3. 充电式兆欧表注意事项如果使用的是充电式兆欧表，应注意兆欧表的电池是否充满电，如电池没有充满电，应及时进行充电。

4. 消除试验引线电荷在进行绝缘电阻测量之前，应用兆欧表的消除试验引线电荷功能，将电荷耗尽，再进行测量，确保测量数据的准确性。

操作时注意事项1. 选择正确测量范围在进行测量时选择正确的测量范围十分重要，选择错误范围会导致测量数据不准确，甚至会损坏兆欧表。

因此，在选择测量范围前应了解被测设备的绝缘电阻范围，并选择测量范围。

2. 兆欧表连接方法在使用兆欧表时，应正确连接被测设备与兆欧表。

应将兆欧表的试验引线依次连接到被测电器的绝缘表面和绝缘屏蔽层，避免将试验引线与金属外壳或地线连接。

3. 绝缘电阻测量注意事项在进行绝缘电阻测量时，应注意以下事项：1.绝缘电阻测量时，应站在平地上，在安全的位置进行测量，切勿在高处、潮湿或易燃场所操作。

如需要绝缘电阻测量的电气设备在高空位置，应用有可靠绳索保护和固定。

2.绝缘电阻测量时，应先进行0Ω校验，以确保测量准确。

3.绝缘电阻测量时，应将电气设备的电源切断，避免电源渗透进入电气设备内部，影响测量结果。

4.切勿在绝缘电阻测量过程中进行行走或震动电气设备，以免影响测量结果。

5.在测量过程中不要将手放在兆欧表上，以免影响测量的准确性。

6.绝缘电阻测量时，应将兆欧表的接线母线和电源线的接地引线牢固连接到大地上，以确保安全。

兆欧表安全操作规程标准版本

文件编号：RHD-QB-K2365 （操作规程范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX兆欧表安全操作规程标准版本兆欧表安全操作规程标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

目的：为了保证兆欧表质量和兆欧表的正确安全操作，以防发生意外，特制订本操作规程。

1、本仪表在使用时必须水平放置且远离磁场。

2、在作绝缘测定时，将被测物的两端分别连接在“接地”及“线路”两根接线柱上，按额定转速转动摇柄，即可测得电阻数值。

3、在作通地测定时，将被测端接“线路”，而以良好之地线接于“接地”柱上，按额定转速转动摇柄，即可测得电阻数值。

4、在进行电缆缆芯对缆壳的绝缘测定时，除将被测物两端分别接于“线路”及“接地”两接线柱外，再将电缆壳芯之间的内层绝缘接保护环（屏蔽）接线柱（以消除因表面漏电而引起的测量误差）。

然后按额定转速转动摇柄，即可测得电阻值。

5、注意事项（1）转动摇手柄时，应由慢渐快达到并保持120转/分的稳定转速，如发现指针指零时不允许继续摇动，以防止线圈损坏。

（2）在雷电或临近带电高压导体的设备时，禁止用仪表进行测量，只有在设备不带电又不可能受其他电源感应而带电时才能进行。

(3) 在进行测量前后对被测物一定要进行充分放电，以保障设备及人身安全。

(4) 应尽量避免剧烈，长期的震动，使表头轴尖和宝石受损而影响刻度指示。

仪表在不使用时应放在固定的橱内，环境气温不宜太冷或太热，切忌放于污秽、潮湿的地面上，并避免置于含腐蚀作用的空气（如酸、碱等蒸气）附近。

工务部维修车间2017-1-1这里写地址或者组织名称Write Your Company Address Or Phone Number Here。
