发电机转子检修吊装方案
发电机转子吊装方案
发电机转子吊装方案一．概况发电机转子总长4350mm，重量4790kg，转子直径最大处Ф645mm，转子中间部位直径Ф622mm。
发电机定子直径Ф656mm，定子拆除两端密封端盖长度为1340mm，定子重量10900kg。
二．吊装前的准备工作1．场地准备转子吊装前，汽轮机房内现场环境必须清理干净，地面必须全部回填且抹平；门窗必须封闭好。
2．工机具的准备转子吊装采用两根5t吊装带，吊装带长度5m，定子吊装采用1对22mm钢丝绳，绳长6米；定子吊点采用设备两侧的吊耳，转子吊点选在转子两端轴颈Ф260mm处；制作转子支架，支架采用槽钢制作，支架上面放置道木。
3．设备的准备转子吊装前，定子底部基础板调整完毕，螺栓紧固好，发电机后轴承座调整完毕，轴承内部清洗干净；汽轮机汽缸内部清理干净，汽轮机转子清理干净，汽轮机转子吊装就位且检测完毕，汽轮机转子两端轴承盖紧固到位。
发电机定子拆除两端密封端盖，定子内部及密封端盖清理干净，无灰尘杂物。
三．转子吊装1．首先吊走发电机后轴承座，在距发电机转子前轴承座中心2000位置放置转子支架。
2．采用吊装带将转子吊起将其放置到前端轴承座及转子支架上，将转子水平及中心调整好，连接连轴器螺栓。
3．吊起定子从后端穿入转子，到达支架位置时，其后轴已经露出定子，将后轴承座装入支撑住转子，然后撤出前端放置的转子支架。
4．将定子继续向前穿入，直到就位。
5．调整定转子间气隙。
6．合格后立即安装定子两端密封端盖并调整好。
四．施工安全1．起吊重物必须有专人指挥，持证上岗，吊装区域应设置警戒区域，拉设警戒绳，设专人监护。
2．起重区域内清走无关人员，所用工机具及绳扣应无破损且满足负荷要求。
3．合理选择吊点，防止倾翻，确定好吊物重量及重心，不得超负荷作业，棱角处加垫，防止切断钢丝绳，吊点应牢固防滑脱，指令明确，起吊平稳，禁止斜拉斜拽，对周围环境进行确认，摘挂钢丝绳确认好，设备摆放平稳，支垫牢固。
4．高空作业必须系好安全带，交叉作业时一定要做好确认协调。
电站水轮发电机组-转子吊装措施
目录一、概述 (2)二、转子吊装准备工作 (2)2.1人员组织 (2)2.2主要设备及工器具 (2)三、转子吊装的必备条件 (3)四、转子吊装前应完成的工作 (3)五、准备工作 (4)5.1桥机的检查工作 (4)5.2转子吊具装配 (4)5.3其它准备项目 (5)六、转子吊装 (5)七、安全措施 (7)八、编写依据 (8)×××水电站转子吊装措施一、概述本电站机组为三导三轴（水轮机轴、中间轴、发电机轴）悬式结构，上导轴承装在上机架中心体内，下导轴承装在下机架中心体内，水导轴承装在水轮机上。
本电站转子由磁极线圈、磁极铁芯、阻尼绕组、转子磁轭、转子支架及主轴组成，转子中心体及支臂为整体到货，转子装配总重约184t。
转子装配参数●转子直径：φ4272±1mm●高度（含起吊轴）：8545mm●磁轭高度：226040 mm●转子装配重量（含吊轴工具）：188.476t●空气间隙：34mm二、转子吊装准备工作2.1人员组织2.2主要设备及工器具三、转子吊装的必备条件转子吊装必须具备如下条件：●定子下线及整体耐压试验完成，喷漆结束，并验收通过。
●导水机构安装完成，并验收通过。
●下风罩安装完成，并验收通过。
●下机架安装完成，并验收通过。
●转子装配结束，并验收通过。
四、转子吊装前应完成的工作1.转子装配已完成并通过验收，盘车点已划分。
2.水轮机轴、中间轴联轴完成，整体轴系同心度测量完成，并验收通过。
3.转轮、大轴（中间轴、水轮机大轴与转轮）已吊入机坑并找正，中间轴采取支撑固定。
4.顶盖按照预装定位位置回装完成。
5.根据本电站厂家产品缺陷多的现象，为了提前发现问题，及时处理，在下机架安装前下导瓦预装完成。
6.下风罩、下机架按预装位置安装完成（下风罩作为下导瓦、下导冷却器安装施工平台）。
7.下导供、排水环管就位、下灭火环管、制动顶起系统及管路已装配完毕。
8.在各风闸面上加一块10mm厚的铝板或铜板（以保证转子吊入后推力头套装时，与镜板保持4mm 8mm间隙），将风闸上端面调至EL396.630m高程，各风闸顶面高程差不超过1mm。
发电机定子吊装方案
发电机定子吊装方案一、背景概述发电机定子是发电机的核心部件之一，负责产生电能。
在发电机的运行过程中，有时需要对发电机定子进行检修、更换或维护工作，这就需要对发电机定子进行吊装操作。
本文将针对发电机定子的吊装方案进行介绍和讲解。
二、吊装方案制定的重要性发电机定子是一项相对重要且价值昂贵的设备部件，在操作过程中需要遵守一系列严格的吊装操作规程和安全要求。
吊装方案制定是为了保证吊装过程中的安全性和高效性，同时也可以减少意外事故的发生和减少损失。
三、吊装方案制定的基本要素1. 条件评估：在制定吊装方案之前，必须充分评估现场环境、设备状况以及吊装设备等因素。
包括但不限于：起重设备的承载能力、起重高度、操作空间、地面承重能力等。
2. 吊装设备选择：根据发电机定子的重量、尺寸和安装情况，选择适合的吊装设备，如起重机、吊车、电动葫芦等。
同时要确保所选设备的额定承载能力和操作空间满足要求。
3. 吊装点确定：根据发电机定子的特点和结构，确定吊装点的位置。
吊装点应选择在定子结构的强固部位，以确保吊装的稳定性和安全性。
同时，需要避免对定子造成不必要的损坏。
4. 吊装过程规划：根据定子的吊装要求和所使用的吊装设备，制定吊装过程的详细步骤和操作规程。
包括但不限于：吊装高度的控制、定子的固定与解固、吊装速度和吊装角度的控制等。
5. 安全措施：在吊装过程中，必须采取一系列安全措施来保证人员的安全。
包括但不限于：指定专人负责指挥和监督吊装过程、佩戴安全防护装备、确保作业现场的清洁和整齐等。
四、吊装方案的操作步骤以下是一个典型的发电机定子吊装方案的操作步骤：1. 确定吊装点：根据定子的结构和重量，确定合适的吊装点，并进行必要的检查和测试，确保吊装点的稳定性和安全性。
2. 准备工作：准备好所需要的吊装设备，并进行必要的检修和保养。
确保吊装设备的正常运行和安全可靠。
3. 吊装前检查：在吊装之前，对吊装设备的各个部分进行全面检查，确保没有故障和安全隐患。

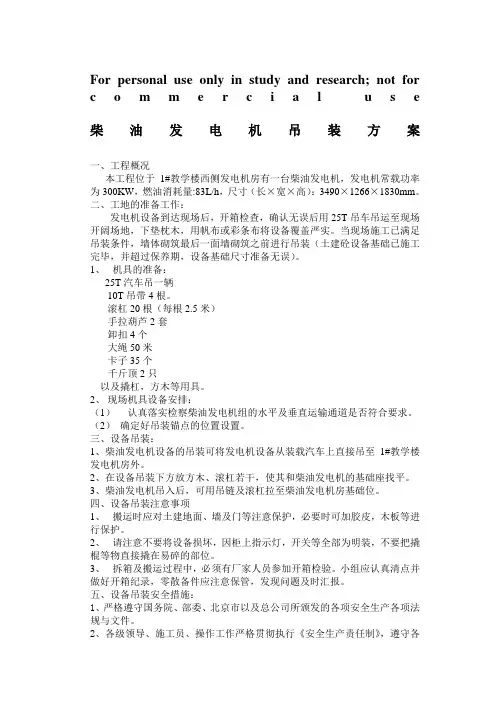

柴油发电机组吊装安装、调试方案
For personal use only in study and research; not for c o m m e r c i a l u s e 柴油发电机吊装方案一、工程概况本工程位于1#教学楼西侧发电机房有一台柴油发电机，发电机常载功率为300KW，燃油消耗量:83L/h，尺寸（长×宽×高）：3490×1266×1830mm。
二、工地的准备工作：发电机设备到达现场后，开箱检查，确认无误后用25T吊车吊运至现场开阔场地，下垫枕木，用帆布或彩条布将设备覆盖严实。
当现场施工已满足吊装条件，墙体砌筑最后一面墙砌筑之前进行吊装（土建砼设备基础已施工完毕，并超过保养期，设备基础尺寸准备无误）。
1、机具的准备：25T汽车吊一辆10T吊带4根。
滚杠20根（每根2.5米）手拉葫芦2套卸扣4个大绳50米卡子35个千斤顶2只以及撬杠，方木等用具。
2、现场机具设备安排：（1）认真落实检察柴油发电机组的水平及垂直运输通道是否符合要求。
（2）确定好吊装锚点的位置设置。
三、设备吊装：1、柴油发电机设备的吊装可将发电机设备从装载汽车上直接吊至1#教学楼发电机房外。
2、在设备吊装下方放方木、滚杠若干，使其和柴油发电机的基础座找平。
3、柴油发电机吊入后，可用吊链及滚杠拉至柴油发电机房基础位。
四、设备吊装注意事项1、搬运时应对土建地面、墙及门等注意保护，必要时可加胶皮，木板等进行保护。
2、请注意不要将设备损坏，因柜上指示灯，开关等全部为明装，不要把撬棍等物直接撬在易碎的部位。
3、拆箱及搬运过程中，必须有厂家人员参加开箱检验。
小组应认真清点并做好开箱纪录，零散备件应注意保管，发现问题及时汇报。
五、设备吊装安全措施：1、严格遵守国务院、部委、北京市以及总公司所颁发的各项安全生产各项法规与文件。
2、各级领导、施工员、操作工作严格贯彻执行《安全生产责任制》，遵守各项安全规章制度。
3、进入本工程进行安装的所有施工人员，在进场前必须进行安全教育，并组织书面考试，考试合格后方可进场工作。

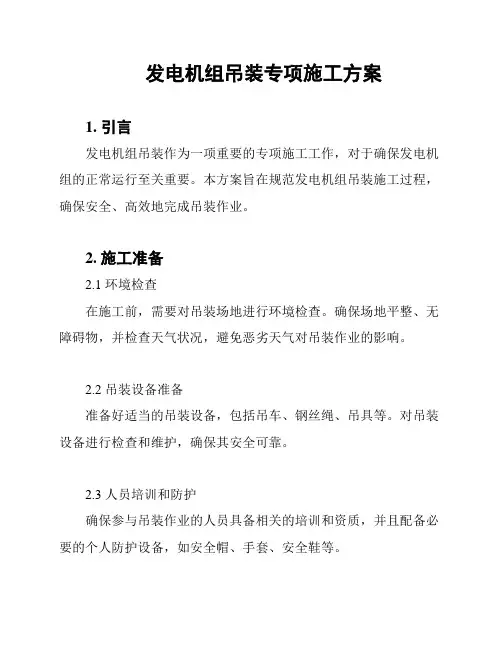

发电机组吊装专项施工方案
发电机组吊装专项施工方案1. 引言发电机组吊装作为一项重要的专项施工工作，对于确保发电机组的正常运行至关重要。
本方案旨在规范发电机组吊装施工过程，确保安全、高效地完成吊装作业。
2. 施工准备2.1 环境检查在施工前，需要对吊装场地进行环境检查。
确保场地平整、无障碍物，并检查天气状况，避免恶劣天气对吊装作业的影响。
2.2 吊装设备准备准备好适当的吊装设备，包括吊车、钢丝绳、吊具等。
对吊装设备进行检查和维护，确保其安全可靠。
2.3 人员培训和防护确保参与吊装作业的人员具备相关的培训和资质，并且配备必要的个人防护设备，如安全帽、手套、安全鞋等。
3. 吊装实施3.1 吊装方案制定根据发电机组的重量和尺寸等参数，制定合理的吊装方案。
考虑到吊装的平衡性和稳定性，在确定方案时需进行合理计算和模拟。
3.2 吊装过程控制在吊装的过程中，需严格控制吊装速度和力度，避免发生不可预料的事故。
吊装作业过程中需配备专人负责指挥，确保吊装操作的安全性。
3.3 对风险的应对措施在吊装作业中，需对可能出现的风险进行预先评估，并制定相应的应对措施。
例如，防止吊装设备滑移、坠落等情况的发生。
4. 吊装结束处理4.1 检查和验收吊装完成后，对发电机组进行全面检查和验收，确保吊装的结果符合要求。
4.2 吊装设备的拆除和整理对吊装设备进行拆除和整理，收集和归档相关文件和资料，以备后续参考和记录。
5. 安全注意事项- 所有参与吊装作业的人员必须严格遵守相关的安全规范和操作规程。
- 在吊装作业过程中，禁止无关人员靠近吊装区域，确保现场秩序和安全。
- 发现异常情况时，立即停止吊装作业，并及时上报相关负责人。
以上是发电机组吊装专项施工方案的简要内容介绍，具体的实施细节和安全措施应根据实际情况进行调整和完善，以确保吊装作业的顺利进行和安全完成。
柴油发电机吊装方案
柴油发电机吊装方案1. 引言柴油发电机作为一种常见的发电设备，广泛应用于各种场合，如工地、建筑、临时供电等。
在正常使用前，需要将发电机安装到适当的位置。
本文将介绍柴油发电机吊装方案，包括吊装方法、吊装过程中的注意事项等。
2. 吊装方法2.1 准备工作在进行柴油发电机吊装前，需要进行一些准备工作，确保吊装过程安全顺利进行。
具体准备工作包括：•确认发电机的重量和尺寸，选择合适的吊装设备；•检查吊装设备的状况，确保吊装设备的安全可靠；•清理吊装现场，确保无障碍物和安全通道。
2.2 吊装步骤以下是柴油发电机吊装的一般步骤：1.安装吊装设备：将吊车或起重机等吊装设备设置在合适的位置，确保能够有效地操作。
2.绑扎吊装装置：使用合适的绳索或吊带将发电机的吊环与吊杆或吊钩连接起来，确保吊装装置牢固可靠。
3.协调操作：与吊装人员进行协调，确保吊装过程平稳进行。
吊装人员需要密切关注吊装装置的位置和角度，并及时调整。
4.升起发电机：通过吊车或起重机等吊装设备，逐渐将发电机升起至所需的高度。
在升起过程中，吊装人员需要保持稳定，并随时与操作人员进行沟通。
5.将发电机定位：在将发电机升起到所需高度后，吊装人员需要将其准确地定位到指定位置。
可以通过调整吊装装置的角度和位置，或者使用辅助工具帮助定位。
6.卸载吊装装置：当发电机准确地定位后，将发电机固定在位置上，并卸下吊装装置，确保安全稳定。
3. 吊装过程中的注意事项在进行柴油发电机吊装的过程中，需要注意以下事项，以确保吊装过程安全可靠：•严格按照操作规程和吊装设备的使用说明进行操作；•在吊装前对吊装设备进行检查，确保其安全可靠；•调查吊装位置地面的承重能力，确保能够承受发电机的重量；•在吊装时，保持吊装装置稳定，防止发生倾倒或滑动的危险；•吊装过程中，吊装人员需要配合操作人员，密切关注发电机的姿态变化，及时调整；•断开电源和燃料供应，以防意外事故发生。
4. 总结柴油发电机吊装是一个关键的环节，对于保证发电机的安装质量和使用效果至关重要。
026-发电机定子吊装方案
3. 发电机定子吊装方案1.概述2.定子吊装应具备的先决条件3.详细指南4.安全措施5.附录发电机定子吊装方案1.概述常规岛汽机间HN325MW汽轮发电机组中QFS-310-2型发电机定子，安装于+14.5m运转层上。
其外形尺寸为8.49×3.7×2.55m，净重183t，吊装重量190t（包括抬吊平衡梁及上下钢丝绳扣）。
定子吊装就位采用汽机间所设两台75t桥式行车进行抬吊。
2.定子吊装应具备的先决条件2.1施工人员熟悉所承担工作的施工顺序、要求，并接受技术交底。
人员配置合理，职责明确。
2.2施工工具、材料准备齐全并确认符合使用要求。
2.3平板车运输道路、卸车区域应清理平整，无障碍物，满足300t平板车的行驶及回转要求。
临时吊物孔空间尺寸应满足吊装要求。
2.4吊装绳扣，抬吊平衡梁按设计图制作并通过模拟吊装检验达到可使用条件。
2.5两台75t行车行走机构、起吊绳扣、吊钩、抱闸机构、电气控制装置等应全面检查，调整合格，并停置在8～10轴之间。
2.6拆除两桥吊相对的缓冲器。
用二条钢梁将两桥吊连成一体，使其中心距为8.6m。
2.7发电机基础验收合格后，划线、台板安装等工作完毕，已达到定子就位的条件。
2.8检查定子四个吊点应牢固可靠，吊点距离符合设计要求。
3.详细指南定子利用300t平板拖车运至汽机间卸车区域（见附录A发电机定子吊装示意图），将两台75t桥式行车连锁成一体，提升定子超过+14.5m标高。
开动两台大车同步向西运行30m，再开动两台小车向北同步运行4m，到达安装位置，即可落位、找正。
3.1行车连接及性能试验3.1.1将两台行车用钢梁连接，连接后两台行车中心距应为8.6m。
3.1.2开动行车大跑车，观察其传动、制动机构，应无异常现象。
开动行车小跑车，检查传动机构及制动机构应无异常现象。
将两台行车上的吊钩在电气上实现联控，以保证同步。
3.1.3用行车抬吊平衡梁进行全过程模拟试验，完成吊装全过程的所有动作，观察行车及吊具的工作性能。
水轮发电机组转子起吊施工方案
水轮发电机组转子起吊施工方案水轮发电机组转子起吊施工方案一、编制说明1、1编制依据1、1、1 通口水电厂A级检修项目机械部分；1、1、2国家现行有关电力施工验收规范、规程、标准以及公司电力安全生产的有关规定；1、1、3企业施工能力，技术装备，ISO9002质量体系控制文件、作业条件及企业员工整体素质及机械、劳动力调配能力；1、1、4《立式水轮发电机检修技术规程》DL/T 817-2002；1、1、5《起重吊运指挥信号》GB 5082-1985；1、1、6《起重机司机安全技术考核标准》GB 6720-1986；1、1、7《起重机械安全管理规定》GB 6067-1985。
1、2编制内容1、2、1本方案根据水轮发电机检修工艺要求对转子吊出和吊入项目进行规范；1、2、2本方案针对该项目的特点，结合实际，本着确保工程质量优良、施工方便、经济、安全、合理的原则，对施工设备和施工人员配置进行说明；1、2、3本方案就项目进行中可能出现问题进行预想并提出安全注意事项；1、2、4制定了开展本项目在各方面的组织协调和技术力量方面的保证措施。
二、工程概况根据水轮发电机检修项目和进程要求，需要对发电机转子进行起吊拆除和安装吊装作业。
发电机转子主要由：转子中心体、磁轭、磁极、大轴等部分组成。
它是形成发电机磁场的关键部件，也是全厂发电设备中起吊重量最大的部件。
起吊转子不仅是进行其它项目检查检修需要也是对转子本身检查检修的需求。
通过吊出发电机转子，可以对转子支架焊缝、磁极、磁极键、磁极接头、阻尼环等转子组成部件进行检查，还可以进行对转子圆度及磁极标高测定、调整，磁极绕阻匝间绝缘处理、制动环磨损检查等。
转子起吊使用125t桥机小车作业，起吊总重量110t（含专用吊具、吊轴、连接螺栓）。
吊出后的转子放置于厂房安装场专用检修放置点，使用专用的中心体支座和磁极支座，受力前使用配对楔子板进行受力均衡调整。
三、施工安排1、指挥系统根据该工程的规模特点，为组织协调和加强本工程的领导工作，成立由厂领导亲自挂帅，厂机械专责担任技术负责人，及各职能部门参加的工程现场指挥部，形成指挥系统。
发电机定子、转子检查安装措施
一、工程概况聊城新电厂一期工程#1、#2发电机采用的是上海汽轮发电机有限公司生产的QFSN-600-2型水氢氢汽轮发电机，其定子机座采用三段组装式结构，定子冷却方式是定子线圈水内冷，定子铁芯氢冷，转子氢冷。
二、编制依据1、《火电施工安装工程旋转电机施工及验收规范》GB50170-922、《火电施工质量检验及评定标准》电气装置第五篇3、厂家出厂技术文件4、《电力建设安全工作规程》5、OSH18000管理体系、程序及作业文件三、主要工具及安全防护用具1、5吨倒链4只2、转子风压专用工具1套3、定子水压专用工具1套4、吸尘器1个3、安全帽、安全带。
四、主要施工方案1、发电机定子就位前，出线盒应先放在6.9m层发电机定子出线盒安装位置下面。
2、定子冷却水软管连接前用气体通流试验替代定子绕组气流量试验，水流试验及热水流试验，但必须经STGC书面认可并提供出厂试验报告，气体通流试验用气采用瓶装氮气，具体试验方案由STGC负责制定并进行试验，安装单位做好配合工作。
3、端部绝缘包扎前定子绕组水压试验用气密试验替代，试验用气体采用瓶装氮气，具体试验方案由STGC负责制定，并进行试验，安装单位做好配合工作。
4、转子中心孔气密性试验压力为：1.4MPa，试验用气体为瓶装氮气。
5、发电机穿转子前定子线圈水压试验压力为0.75MPa，水为蒸馏水，试验合格后用合格氮气（纯度99.96%）将定子线圈内部的水吹干净。
5、发电机主引出线接头和绝缘引出管接头的手包绝缘包扎由厂家负责施工。
五、工艺流程和标准及要求七、安全注意事项1、所有参加施工的人员必须进行安全、技术交底，严格按作业指导书要求工作；2、设备附件搬运要轻搬、轻放，运输过程中要封车，卸车时严禁从车上拽下；3、高空作业必须扎好安全带，所使用安全带必须是涂有安全标志漆的安全带；4、脚手架搭设必须合格，并经验收合格挂牌后方可使用，严禁任何人擅自改动脚手架，脚手架上堆放物品要固定牢靠，且不得超过270公斤/平方米；5、拆除现场任何安全防护设施必须办理作业票；6、使用倒链前必须检查倒链为合格品，并有专人按操作规程使用；7、使用钢丝绳必须采取可靠的防割措施，使用前进行仔细的检查，并有足够的安全系数；8、使用电源必须加设漏电保护器，出线盒或定子内部照明必须使用行灯变压器，电压为24V 安全电压；9、吊装作业必须设专人操作、指挥、监护，操作、指挥、监护人员要认真负责，钢丝绳和瓷件或易损件接触的部位要采取防护措施，选择合适的吊点，并且要有防倾斜、侧倒措施；10、风压、水压试验必须设专人监护，所使用压力表要经过校验，并在其有效期内使用，试验人员必须认真负责，加压时密切注意压力表数值，防止过压损坏设备；11、定子内部不准遗留任何物品，进入定子内部人员必须穿无纽扣专用工作服，穿软底布鞋，严禁携带与检查无关的物品，所使用工具必须登记。
6号机转子吊装方案
万家寨水电站6#水轮发电机组扩大性大修转子吊装方案批准：审核：编写：湖南盛和电力产业集团有限公司万家寨水电站工程项目部2012年06月30日为确保万家寨电厂6#机组扩大性大修发电机转子吊装工作顺利进行，杜绝人身伤亡及设备损坏事故的发生，特制定如下吊装方案：一、转子吊装1.发电机定子及转子全面清扫、检查、喷漆工作结束，经三级检验合格。
转子中心体联轴螺栓、螺母清扫检查工作结束。
2.推力头、镜板清扫干净，更换镜板与推力头之间的密封条后推力头吊装，连接紧固后检查推力头与镜板间隙为0。
3.推力轴承检修工作已经完成，油槽盖及密封盖吊装到位。
4.推力头与发电机大轴法兰清扫检修工作完成，在吊装前，需检查并清扫干净接触面。
5.发电机制动器标高根据原始数据测量调整完毕，具备转子吊装的条件。
6.桥机并车全面检查天车各部，检查两桥机起升是否同步，操作有无异常现象。
桥机安装平衡梁后与转子起吊轴联接牢固。
7.转子吊装过程中，天车上应设专责机电机监护人员负责对制动器、减速器、卷筒钢丝绳及绳夹和电气设备的监视检查。
8.转子起吊前，项目部和监理对转子、吊装工具进行全面的检查验收，检查有无妨碍转子吊装的部件。
9.转子吊装工作必须分工明确，设立起吊指挥机构，起吊过程服从总指挥的安排，做到各尽其责。
10.各工作面检查一切正常，由总指挥下达吊装命令，起重指挥指挥天车司机操作天车，开始起吊发电机转子并以小行程150㎜升降操作2-3次，检查天车各部机构是否运行正常，确认无误后进行吊装。
11.转子吊装至6号机机坑位置调整转子中心位置，中心调整好后，由起重指挥发出口令，天车司机操作天车，将转子吊落。
12.在吊转子前，将专用气隙插条沿空气间隙圆周对应磁极位置均布20根。
随着转子缓慢吊落不停地上、下抽动插条，若发现卡涩现象及时通知起重指挥停止下落，以随时纠正转子中心的偏移，抽动插条时应防止损坏空气间隙正下方环形橡胶条。
13.当转子吊落至离止口10㎜时，停止下落。
发电机定转子故障检修施工方案
发电机定转子故障检修施工方案人员进厂培训计划：外包施工人员需要提前3天以上进行入厂安全培训及开始，考试合格后方能进行工作。
安全学习及培训计划：入场培训考试分为三级： 1、厂级安全教育考试，重点为安规的考核；2、部门级安全教育，主要考核内容为该项施工工作的三措两案相关内容；3、班组安全教育，由维修部进行工作危险点分析方面及施工安全规范方面的考试。
三级考试合格后方能上岗工作。
（一）项目简述：配合6号发电机A级检修，进行6号发电机定、转子故障检修（二）施工内容：6号发电机定、转子故障检修（三）施工工艺流程及施工工艺1、施工准备：6号发电机定、转子故障检修需要的材料及专用工器具：（设备维修部负责落实）：2、施工工序：2.1转子励端极间挡块等部件松动处理施工工序2.1.1 电气试验（直流电阻、绝缘阻、交流阻抗、两极电压）已完成。
2.1.2 施工工器具、氧气乙炔、人员、吊车准备完毕并通过检查确认。
2.1.3 对发电机转子护环位置、平衡块位置做好标记，以保证回装时准确归位。
2.1.4 用专用工具将环键收起，将中心环支好，以保证护环顺利移出。
2.1.5 励侧护环加热前，现场清理干净，并用石棉布铺垫在下部，加热（6把枪）发电机励端转子护环260-280度，注意加热时间，保证温度均匀，同时用测温枪监视护环温度，控制温度不超温。
2.1.6 用行车将2把悠锤吊起，并在护环上垫放铜排，水平180度同时敲击护环端面，将护环扒下，用行车将护环吊出，并用保温布包好，平放在指定位置。
2.1.7 将转子内护环扇形绝缘做好编号后并拆下，以便准确原位回装。
2.1.8 彻底清理转子励端端部，然后拆下励端极间挡板更换新挡板。
2.1.9 回装扇形绝缘板合格到位后，摇绝缘电阻、做交流阻抗，两极电压。
2.1.10收好环键，加热护环至260℃~280℃，用行车将护环及悠锤吊起固定做好回装准备。
2.1.11套护环，用2把悠锤在护环上垫放铜排，水平180度同时敲击护环端面，将护环靠到位，检查合格后松开环键，用千斤顶将护环支好。
转子吊装施工方案
3#机组转子吊装施工方案一、转子吊装前的准备工作1、场地清扫，使安装场地和桥机梁上无杂物，无障碍物，设备摆放整齐。
2、确定转子吊装之前必须完成的工序是否完工。
3、调整好制动闸板高程，每闸板高程差控制在1mm以内，并且控制转子落实后转子磁极中心线高出定子铁心中心6mm。
4、定子全面检查，吹扫。
5、定子各项目电气试验完毕。
6、检查起吊器材及工具的安全性。
7、检查桥机的各机械紧固情况，刹车灵敏度。
8、检查转子组装情况。
9、作好转子、定子的清扫工作及试验工作。
10、准备好转子吊装时的竹签，以及吊装完毕后使用的防尘布。
二、转子吊装转子是发电机组的关键部件，总重约为90t，额定转速214r/min，空气间隙为17.5mm，绝缘要求F/F，转子吊装直接导致定子和转子安全，一旦损伤，造成的损失无论从资金还是工期都是相当重大的，因此转子吊装安全尤为重要。
转子吊装过程中项目经理总体指挥；设一名安全员进行现场安全管理；由相关技术人员编写转子吊装施工方案并且报审监理部，核实后严格执行；转子吊装具体过程由一名专职起重工负责，天车工听从起重工指挥。
转子吊装步骤：1、起吊钢丝绳双组采用Ф28，走14线单根承受重力7T。
2、提起转子离基础面10cm，做静止试验3分钟，观察桥机及其他起吊设备的运行情况，并作好记录。
3、在检修孔内做动负荷试验，观察上升、停止速度、点动控制转子位移情况，以及桥机和其他起吊设备的运行情况，并作好记录。
4、清洗水机主轴法兰面、转子下法兰面，并涂抹干净的润滑脂。
5、调整转子垂直度，达到视觉上没有偏差，在安装间摆放好木方，转子垂直度调整在木方上进行。
6、转子在定子上空调整中心，各人员就位，手拿竹签不停上下插动，转子下落时竹签不能卡住，点动操作使转子下落，当转子离制动闸20cm时取出竹签，转子落实。
7、转子、定子遮盖好，取掉吊具。
湖北大禹水利水电建设有限责任公司凉风壳水电站首部枢纽工程项目部时间：2013年1月18日安全措施方案为了保证转子吊装工作顺利进行，提出以下安全措施方案一，检查桥式起重机大小车刹车是否正常，刹车是否有松动的现象要及时调整。
柴油发电机吊装方案
柴油发电机吊装方案1. 引言柴油发电机是一种常见的备用电源设备，用于在主电源中断时提供电力。
由于其重型结构和复杂的机械部件，正确的吊装和安装对于确保设备的正常运行至关重要。
本文将介绍柴油发电机吊装方案，包括准备工作、吊装过程和注意事项，旨在提供吊装方案的详细指导。
2. 准备工作在进行柴油发电机的吊装之前，必须进行以下准备工作：2.1 确定吊装位置在选择吊装位置时，需要考虑以下因素：•机组的重量和尺寸•单位承载能力和结构强度•机组与其他设备之间的安全间距•良好的通风和散热条件2.2 准备吊装设备吊装设备必须经过检查和保养，确保其正常工作并符合安全标准。
常用的吊装设备包括：•起重机或起重机械•钢丝绳、吊索和安全带•吊钩和抱箍2.3 确定吊装人员和通信方式对于一次吊装作业，必须指定专门的吊装人员，并建立良好的通信方式，以确保吊装过程的安全和协调。
2.4 编制吊装计划在吊装前，应编制详细的吊装计划，包括吊装过程的流程图、时间计划和安全措施。
吊装计划应经过审查和批准，以确保吊装过程能够有序进行。
3. 吊装过程3.1 安装起重设备•根据吊装计划，在适当位置安装起重机或起重机械。
•检查起重设备的稳定性和安全性，确保其能够安全起吊柴油发电机。
3.2 准备吊装设备•确保钢丝绳、吊索和安全带的完好无损。
•检查吊钩和抱箍的工作状态，确保其可靠性。
•设置吊索和安全带的固定点，以确保吊装过程的稳定性。
3.3 连接吊索和安全带•将吊索连接到柴油发电机的吊耳或其他指定固定点。
•将安全带穿过柴油发电机的安全带孔，并正确固定。
3.4 吊装柴油发电机•通知吊装人员准备开始吊装操作。
•根据吊装计划，缓慢提升柴油发电机，确保吊装过程平稳进行。
•在整个吊装过程中，吊装人员应保持通信畅通，随时传达指令。
3.5 安置柴油发电机•将柴油发电机小心地放置在预定位置上。
•确保柴油发电机与周围环境和其他设备保持安全的间距。
•检查柴油发电机的水平度和平稳性，必要时使用调整螺栓进行校准。
发电机吊装方案
发电机吊装方案摘要：发电机作为一种重要的设备，其吊装方案至关重要。
在本文中，将介绍发电机的吊装方案，包括吊装前的准备工作、吊装的具体步骤、吊装时需要注意的事项以及吊装后的安全处理措施。
通过严谨的吊装方案的实施，可以确保发电机在吊装过程中的安全性和顺利进行。
一、准备工作在进行发电机的吊装前，需要进行以下准备工作：1.制定详细的吊装计划：根据发电机的型号、重量和吊装环境，制定吊装方案，包括吊装设备的选择、吊装点的确定以及吊装过程中的各项安全措施等。
2.检查吊装设备：检查吊车、吊具和索具等吊装设备的吊装工况是否符合要求，确保设备的可靠性和安全性。
3.组织人员：组织经验丰富并熟悉吊装操作的工作人员，确保吊装过程中的安全和顺利进行。
二、吊装步骤发电机的吊装步骤主要包括以下几个环节：1.确定吊装点：根据发电机的型号和重量，确定吊装点位于发电机的结构稳固、强度适宜的位置。
2.安装吊具：根据吊装方案，安装好适应发电机的吊装设备，确保吊机和发电机之间的稳固连接。
3.调整发电机位置：根据实际情况，利用吊装设备进行调整，确保发电机的位置和姿态正确。
4.吊装发电机：根据吊装计划，通过吊装设备将发电机提升至合适的高度，将其安置在预定位置上。
5.固定发电机：在发电机吊装到位后，及时进行固定，使用螺栓或其他固定装置将其稳定住，确保在使用过程中不会发生位移或倾倒。
三、注意事项在进行发电机吊装时，还需要注意以下几点：1.遵守安全操作规程：严格按照相关的安全操作规程进行操作，避免发生意外事故。
2.保持通畅的作业区域：在吊装过程中，保持作业区域的通畅，确保吊装设备和发电机的移动空间不受限制。
3.避免超载：确保吊装设备的额定工作负荷不被超载，避免出现设备损坏或发生安全事故的情况。
4.注意吊装设备的维护保养：定期检查和维护吊装设备，确保其正常运行，减少吊装过程中的故障和风险。
四、吊装后的安全处理措施在发电机吊装完成后，需要采取以下安全处理措施：1.检查发电机固定情况：检查发电机的固定状况，确保其已经牢固地固定在预定位置上。
汽轮发电机定子吊装方案
汽轮发电机定子吊装方案一、准备工作1.1.对现场进行认真勘测，包括现场环境、地形、基础情况、吊装设备选择等方面的调查。
1.2.制定详细的吊装方案，包括计划、步骤、时间安排、吊装设备、人员配置等内容。
1.3.调配吊装所需的设备和工具，包括起重机、吊装杆、吊具等。
1.4.组织专业人员进行吊装方案的培训，确保所有人员熟悉整个吊装过程和安全操作规程。
1.5.确保吊装现场的安全，包括安装警示标志、设置隔离区域、清理现场垃圾等。
二、吊装过程2.1.选择合适的吊装设备，根据汽轮发电机定子的重量和尺寸确定起重机的型号和参数。
2.2.进行预吊装试验，确保吊装设备和吊具的功能完好，没有损坏或故障。
2.3.清理吊装现场，确保周围没有障碍物，以便顺利进行吊装作业。
2.4.根据吊装方案的要求，正确设置起重机的位置和高度，以方便对汽轮发电机定子进行吊装。
2.5.安装吊装杆和吊具，确保其可靠性和稳定性。
2.6.进行观测，确保定子吊装过程中的任何异常情况及时发现并采取相应的措施。
2.7.按照预定的步骤和时间计划，开始进行汽轮发电机定子的吊装工作。
2.8.确保吊装速度恰当，避免过快或过慢可能导致的问题和危险。
2.9.定子吊装到预定位置后，进行固定和安全检查，以确保定子的稳定和安全。
三、安全措施3.1.在吊装现场设置排水设备，避免积水导致滑倒或损坏设备。
3.2.严格执行吊装现场的安全许可证制度，确保只有受过培训和持证人员才能进入吊装区域。
3.3.提供适当的个人防护装备，包括安全帽、防护眼镜、防护手套等。
3.4.在吊装现场设置有效的通风和排气系统，避免有害气体的积聚。
3.5.确保现场人员熟悉紧急救护程序和设备的位置，以提供及时的医疗救助。
3.6.加强吊装现场的沟通和协调，确保各个环节之间的衔接顺畅。
3.7.制定应急预案，以应对可能发生的意外事故和突发情况。
四、吊装结束4.1.将吊装设备和工具进行清理和维护，确保其功能和状态良好。
4.2.进行吊装过程的总结和经验分享，以提高吊装效率和安全性。
邯钢发电机定子吊装方案
目录1、工程概述2、编制依据3、所用工机具4、钢丝绳的选择5、起吊就位前应具备的条件6、施工步骤7、安全注意事项8施工工程中的主要危险点及预防措施发电机定子吊装措施1、工程概述本工程安装的两台发电机为山东济南电机厂生产，型号：QFN－22－2，额定功率22MW，额定转速为3000r/min，额定电压为10.5KV。
其转子、定子线圈、铁芯均用风冷，热风由安装在定子下部的一组冷却器冷却，并通过风道循环使用。
发电机无励磁机，两端轴承独立于发电机，转子采用刚性联轴器与减速箱相连。
定子重量约为40t,布置于7.5m运转层平台，发电机纵向中心距C列为11380㎜，1#发电机定子位于3~4轴之间，2#发电机定子位于8~9轴之间。
发电机技术参数额定功率22000KW额定电压10500V额定电流1512A功率因数0.8额定转速3000r/min一阶临界转速1450r/min二阶临界转速4190r/min2、编制依据2.1、发电机生产厂家提供的设计图纸和文件2.2、300t汽车吊80t配重作业性能表2.3、《电力建设施工及验收规范》（汽轮机组篇）DL5011－922.4、《火电施工质量检验及评定标准》（汽机篇）2.5、《电力建设安全工作规程》（火力发电厂部分）3、所用工机具3.1、经纬仪1台3.2、钢板尺1000㎜1把3.3、墨斗1个3.4、刨锤4把3.5、电焊机1台3.6、把线1套3.7、撬杠2把3.8、千斤顶20t2台3.9、水平仪1台3.10、钢丝绳L＝12m4根3.11、卡环10t4个3.12、汽车吊300t1台4、钢丝绳的选择发电机定子重约40t用2根钢丝绳4点起吊，每股受为：40÷4 =10t千斤绳有绕曲安全系数取8倍，不均匀系数取0.82其破断拉力应为：10×8÷0.82 =97.56t选用φ6×37－φ47.5钢丝绳，公称强度为1373MPa，拉断力为：118t 钢丝绳长度：L=15m 2根118×0.82÷8=12.10t>10t,可用5、起吊就位前应具备的条件5.1发电机基础交付安装使用，纵横中心线明确，并经验收合格，技术参数齐全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石家庄冀华电力工程有限公司
北京京桥热电#3发电机检修
吊装方案
编制：
审核：
批准：
一、概述
本发电机为上海汽轮发电机有限公司生产、西屋公司设计的QFSN2—300—2水氢氢汽轮发电机。
由于发电机运行中转子一点接地保护动作，经过检查确认，转子出现动态接地故障，5月初与发电机厂、电科院专业人员共同对故障现象进行转子励磁部分相关检查，静态都未发现异常，在转子转速上升到2570转/分时出现动态接地。
鉴于此种动态故障公司计划在5月下旬开始机组检修，必要时将转子抽出，将转子接地故障彻底消除，为保证转子抽穿的施工安全，特制定此方案。
二、编制依据
《电力建设施工机械管理文件汇编》全国电力施工机械管理协作网。
《电力建设安全工作规程》 DL5009.1-2002 《电力建设安全健康与环境管理工作规定》 2002-01-21 实施《材料力学》电力工业出版社三、安全措施
为了保证转子吊装工作顺利进行，提出以下安全措施及方案
1、由专业人员对桥式起重机大小车刹车进行检查，大车、小车、吊钩停走、起升正常，限位、制动装置可靠，有检验记录和合格证。
2、转子总重54T，本次使用尼龙吊带为单根30T，共两根分四段起吊，每段受力约13.5T，起吊前对起吊尼龙吊带进行检查，保证无破损、无断痕，如有问题及时更换。
3、对所有专用工具进行检查，保证无破损、无裂痕。
4、桥机驾驶员必须持证操作，抽转子的起重工作，必须有专业人员担任，起重指挥只能由一人担任。
5、有专职的安全员在起吊过程中监督整个起吊过程。
6、所用葫芦应严格检查，必须检验合格，拉力试验应合格，并贴有检验标志。
7、转子起吊时，要调整至水平，待气隙均匀后，方可将转子吊出定子膛内。
开工前必须对所有施工人员进行安全技术交底，保证各人员熟悉施工流程与危险源，并在交底书上签字确认。
注：转子起吊前吊具及行车的安全情况由安监部组织起重维护人员进行检查确认，质检点为H点，需另填验收单。
四、施工流程
1、将转子两端支撑工具顶起，并翻出两端下轴承。
2、用行车将转子励端提升到最高位置，注意转子内部间隙，严禁定转子接触。
3、拆掉励端转子支撑工具，将准备好铁芯保护板及滑板送入定子内部，并调整位置（两端均已出铁芯端部，且必须位于正下方），在滑板两端铺设塑料布做好搭接防止凡士林调入定子铁芯。
4、用铁丝将本体滑块顺滑板拉入定子内部，位置应在距定子铁芯汽端端部100mm处，且必须位于正下方。
5、将励端下端盖拆卸，用预先装好的专用工具吊住并下降到最低位置。
6、此时将转子励端缓慢下降至最低点，松掉汽端支撑工具，是转子重量全部转移到本体滑块与励端行车上。
7、调整转子励端位置位于定子中心，开始拉动轴头的牵引葫芦，过程中必须由专人指挥，汽励两端始终有专人监视转子情况严禁定转子接触，施工人员必须听从指挥统一启停。
8、待转子汽端轴颈移出轴承室位置时停止移动，将准备好的轴颈滑块安装到汽端轴颈上，并用水平测量保证其垂直且安装牢固。
9、安装好轴颈滑块后继续拉动转子，两端监护好转子位置，间隙过小时立即停止，待轴颈滑块到达滑板处时调整转子高度，使轴颈滑块进入滑板。
10、轴颈滑块进入定子铁芯位置后停止拉动，将转子励端缓慢提升，使转子汽端重力由本体滑块转移到轴颈滑块，然后将本体滑块拉出。
11、调整好转子位置后继续拉动，直至轴颈滑块到达定子铁芯励端端部，停止拉动，拆掉牵引葫芦。
12、用准备好的倒木与木板将转子励端支垫，缓慢下降行车大钩，转子的支垫要保证转子在松开大钩后保持基本水平，且保证不会发生滚动。
13试吊转子，重心位置位于转子中心向汽端偏移130mm,起吊位置两绳相隔3m,适当移动钢丝绳位置或调配平衡块，把转子水平吊起，用水平仪测量确实水平。
14、定子内部人员扶好汽端，防止转子摆动，向励侧慢慢走天车，抽出转子。
15、转子抽出后，把轴颈滑块拆下，把转子放置在指定位置,大齿朝下。
16、将定子内部专用工具取出，将励端下端盖吊至指定位置放置，把定子两端与转子用帆布盖好，抽转子工作结束。
五、组织机构
现场总负责：王海兵
现场施工总指挥：崔士涛
现场安全总负责：董贵明起重作业总指挥：马明志
电气负责人：张永明机务负责人：彭敬龙
起重专职司机：刘健
六、主要承力工具
注：
上述工具必须进行检验，且合格，起吊工具必须有检验合格证，且在有效期内。
