二建桥梁知识点总结1. 桥梁工程概述桥梁是连接两个地点的重要交通设施，它承受车辆和行人的荷载，也扮演着交通流量疏导和地域通达的重要角色。

桥梁工程设计需要考虑地质、水文、交通、环境等多个因素，因此具有复杂性和综合性。

2. 桥梁设计原理桥梁设计的基本原理包括结构响应原理、受力分析原理、材料选取原理等。

在设计桥梁时需要考虑桥梁的跨度、荷载、地形、地质条件等因素，以确保桥梁具有足够的承载能力和安全性。

3. 桥梁材料选择常用的桥梁材料包括混凝土、钢材和预应力材料。

混凝土桥梁具有良好的耐久性和抗冲刷能力，钢桥梁具有较高的强度和刚度，预应力材料可以有效减小桥梁的变形。

在材料选择上需要考虑材料的特性、成本、施工难易度等因素。

4. 桥梁施工技术桥梁施工技术涉及基础施工、桥墩桥面施工、梁体施工等多个方面。

基础施工包括桩基础施工和基槽开挖等工序，桥墩桥面施工包括模板搭设、混凝土浇筑等工序，梁体施工包括预制梁体运输、吊装等工序。

施工技术的选择需要考虑工程的特点、现场条件、专业技术要求等因素。

5. 桥梁质量控制桥梁质量控制包括施工质量和材料质量两个方面。

在施工质量控制上，需要确保各个工序的施工符合设计要求和规范要求，材料质量控制涉及材料选购、运输、存储和使用等环节。

质量控制对于桥梁工程的安全和可靠性具有重要意义。

6. 桥梁安全管理桥梁安全管理包括施工安全和使用安全两个方面。

施工安全需要考虑各种机械设备使用、高空作业、危险化学品管理等因素，使用安全需要考虑桥梁的定期检测、维护和修缮等内容。

安全管理是桥梁工程管理中的重要一环。

7. 桥梁维护与修缮桥梁的维护与修缮是保障桥梁使用安全和保养的重要工作。

维护工作包括桥梁的日常保养、定期检测、涂装维护等内容，修缮工作包括对桥梁的局部加固、全桥强化等内容。

维护与修缮工作的质量和及时性对于桥梁的寿命和安全性具有重要影响。

总体来说，桥梁工程具有复杂性和综合性，需要设计人员、施工人员和管理人员等多方面的协同合作。

桥梁基本知识课件

第一章桥梁基本知识
一.桥梁的概念
• 桥梁是跨越障碍物（河流、沟谷、其他道路、铁路等）的结构物。
二、桥梁的组成
传统的说法:
桥梁主要由桥跨结构、墩台、基础、附属工程等部分组成……。
随着大型桥梁的增多、结构先进性和复杂性的增强、对桥梁使用品质的要求越来越高，传统提法的局限性逐渐显露。
现在的提法:
系梁施工
盖梁施工
桩基础
4 桥墩及基础
定义: 桥墩: 指支承桥梁上部结构而不承受土体侧
压力的构造物。
基础:扩大基础桩基础沉井基础
钻孔灌注桩
是指采用不同的钻孔方法, 在土中形成一定直径的井孔, 达到设计标高后, 将钢筋骨架（笼）吊入井孔中, 灌注混凝土形成的桩基础。
2024/9/7
17
一、钻孔灌注桩施工工艺流程
开挖。
测定承台中心线及地面标高，根据设计提供地质资料并结合现场钻孔地质资料，计算开挖深度，确定开挖坡度和支护方案。现场放样定出基坑开挖范围。同时根据四周地形，做好基坑上口地面防水、排水工作。
桩基承台施工工艺流程图
承台基础施工
承台基础垫层
承台钢筋绑架
承台钢筋成型支模
制作、埋设护筒
2024/9/7
埋设护筒
20
正反循环成孔, 现在是在护筒上拉十字线, 是使钻机的钻头对准桩的中心线, 等钻机对准后往护筒里放水, 采用泥浆护壁进行钻孔
2024/9/7
21
钢筋笼制作１
2024/9/7
23
2024/9/7
24
起吊
2024/9/7
25
对准孔位
2024/9/7
26

大专大二桥梁工程知识点

大专大二桥梁工程知识点桥梁工程是土木工程中的一个重要分支，负责设计、建造和维护各种桥梁结构。

作为大专大二学生，了解桥梁工程的基本知识点对于将来的学习和职业发展都具有重要意义。

本文将介绍一些大专大二阶段应掌握的桥梁工程知识点。

一、桥梁分类桥梁按照结构类型可以分为梁桥、拱桥、斜拉桥、悬索桥等。

其中，梁桥是最常见的桥梁类型，由上部结构和下部结构组成；拱桥是指由弧形构件组成的桥梁；斜拉桥是通过斜拉索将桥面承载力传递到桥塔上；悬索桥则是靠悬挂在桥塔之间的大型钢缆来支撑桥面。

二、桥梁设计原理桥梁设计需要满足一定的结构、功能和经济性要求。

在桥梁设计中，需要考虑到桥梁的荷载、结构强度、稳定性、振动和风荷载等因素，保证桥梁的安全使用。

此外，桥梁的设计还需考虑到交通组织、流量控制、通行能力等交通工程原理。

三、桥梁荷载桥梁承受来自车辆、行人、风荷载等多种荷载。

在桥梁设计中，需要根据不同类型桥梁的用途和位置选择适当的荷载标准，并进行荷载计算和结构分析。

常用的桥梁荷载包括：静态荷载、动态荷载和温度荷载等。

四、桥梁设计软件随着计算机技术的发展，桥梁设计软件在桥梁工程中得到广泛应用。

桥梁设计软件可以帮助工程师进行结构分析、设计优化和施工方式选择等工作，提高工作效率并保证设计质量。

常用的桥梁设计软件包括：SAP2000、AutoCAD、STAAD.Pro 等。

大专大二阶段的学生可以通过学习这些软件，提前熟悉桥梁设计工作的流程和方法。

五、桥梁施工技术桥梁施工是将桥梁设计方案转化为实际工程的过程，包括施工方法、施工工艺、施工组织等。

桥梁施工需要考虑到各种施工环境和条件，确保施工的安全和质量。

在桥梁施工中，常见的技术包括：道路建设、桩基施工、混凝土浇筑、钢结构安装等。

掌握这些基本的桥梁施工技术对于深入了解桥梁工程具有重要作用。

六、桥梁养护与维修桥梁养护与维修是保证桥梁安全运行和延长使用寿命的重要工作。

桥梁养护包括定期巡检、保养和维修等措施，以确保桥梁结构的稳定性和使用功能的正常实施。

桥梁重要基础知识点

桥梁重要基础知识点
1. 桥梁的定义和分类：桥梁是用于连接两个不同地点或跨越地形障碍
的结构物。

根据不同的建造原理和功能，桥梁可以分为梁桥、拱桥、
斜拉桥、悬索桥等等。

2. 桥梁材料的选择：桥梁的材料选择直接影响其承载能力和寿命。

常
用的桥梁材料包括钢、混凝土、木材等。

在材料选择时需考虑结构的
负荷情况、环境因素和经济性。

3. 桥梁的结构设计：桥梁设计需要考虑桥梁所处的环境条件、交通流量、地质情况等因素。

常见的结构设计包括桥面板、桥墩、桥台和桥
梁支座等。

4. 桥梁的荷载分析：桥梁在使用过程中要承受各种静态和动态荷载，
如自重、交通荷载、风荷载等。

荷载分析是确保桥梁结构安全可靠的
重要环节。

5. 桥梁的施工技术：桥梁施工包括基础工程、桥墩施工、拱桥拱肋制作、钢结构悬索索吊装等多个环节。

合理的施工技术可以提高施工效
率和质量。

6. 桥梁养护与维修：桥梁在使用过程中会受到各种因素影响，如气候、交通流量等，因此需要进行养护与维修工作。

定期的检查、维护和修
复可以延长桥梁的使用寿命。

以上是桥梁重要基础知识点的简要介绍，对于学习桥梁工程的同学来说，这些知识点是理解桥梁结构和设计的基础。

在实际工程中，还需
结合具体情况进行深入研究和应用。

修桥工程知识点总结大全

修桥工程知识点总结大全一、桥梁结构设计1. 桥梁结构类型- 按用途分类：公路桥、铁路桥、步行桥等。

- 按结构形式分类：梁桥、板桥、拱桥、索桥等。

2. 桥梁结构荷载- 桥梁作用荷载：交通荷载、自重荷载、环境荷载等。

- 桥梁设计荷载标准：根据当地交通情况、气候条件等确定设计荷载。

3. 桥梁结构参数- 主要结构参数：跨径、开孔宽度、桥面宽度、梁高等。

- 桥梁结构带宽：桥梁中心线两侧的地面带宽，影响桥梁的辅助构造。

4. 桥梁结构材料- 钢结构：主要应用于拱桥、梁桥等。

- 混凝土结构：主要应用于板桥等。

二、桥梁材料及施工1. 钢结构材料- 钢材等级：Q235、Q345等。

- 钢结构连接方式：焊接、螺栓连接等。

- 钢结构构件制作工艺。

2. 混凝土材料- 混凝土配合比设计。

- 混凝土施工工艺。

- 混凝土养护方法。

3. 桥梁施工工艺- 施工流程：基础施工、支座施工、桥墩施工、梁体吊装等。

- 桥梁施工设备：吊车、起重机等。

- 桥梁施工安全措施。

三、桥梁维护与管理1. 桥梁检测与评定- 桥梁结构检测方法：震动测试、声波检测等。

- 桥梁结构评定标准：根据检测结果评定桥梁结构状态。

2. 桥梁维护工作- 桥梁防腐、防水、防撞等维护工作。

- 桥梁涂料选用与喷涂工艺。

3. 桥梁管理- 桥梁档案管理：记录桥梁设计、施工、维护等信息。

- 桥梁安全管理：定期检查、维护桥梁安全。

四、桥梁设计与施工相关技术1. 自然环境条件对桥梁设计与施工的影响- 地质条件：地基稳定性、地下水位等。

- 气候条件：风荷载、温度变化等。

2. 桥梁设计相关软件应用- CAD图纸设计。

- 桥梁结构受力分析软件使用。

- 桥梁设计标准规范等软件的应用。

3. 桥梁施工现场管理- 施工进度控制。

- 施工人员安全管理。

- 施工质量管理。

五、桥梁工程的法规标准1. 桥梁设计规范- 《公路桥梁设计规范》。

- 《铁路桥梁设计规范》。

2. 桥梁施工标准- 《桥梁施工及验收规范》。

桥梁工程基础知识

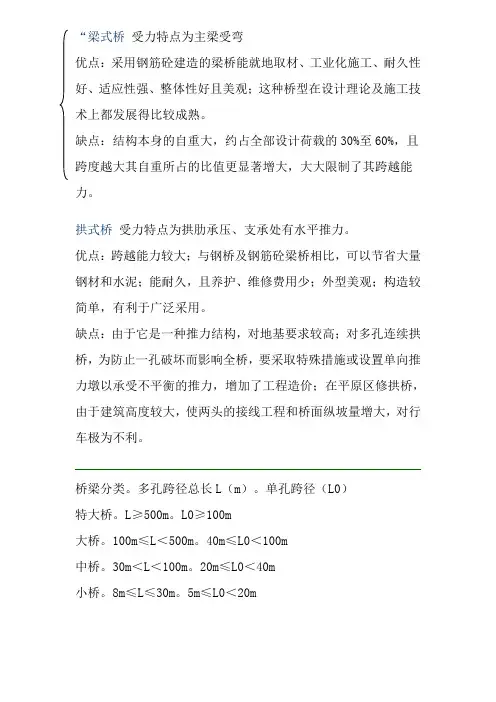

“梁式桥受力特点为主梁受弯优点：采用钢筋砼建造的梁桥能就地取材、工业化施工、耐久性好、适应性强、整体性好且美观；这种桥型在设计理论及施工技术上都发展得比较成熟。

缺点：结构本身的自重大，约占全部设计荷载的30%至60%，且跨度越大其自重所占的比值更显著增大，大大限制了其跨越能力。

拱式桥受力特点为拱肋承压、支承处有水平推力。

优点：跨越能力较大；与钢桥及钢筋砼梁桥相比，可以节省大量钢材和水泥；能耐久，且养护、维修费用少；外型美观；构造较简单，有利于广泛采用。

缺点：由于它是一种推力结构，对地基要求较高；对多孔连续拱桥，为防止一孔破坏而影响全桥，要采取特殊措施或设置单向推力墩以承受不平衡的推力，增加了工程造价；在平原区修拱桥，由于建筑高度较大，使两头的接线工程和桥面纵坡量增大，对行车极为不利。

桥梁分类。

多孔跨径总长L（m）。

单孔跨径（L0）特大桥。

L≥500m。

L0≥100m大桥。

100m≤L＜500m。

40m≤L0＜100m中桥。

30m＜L＜100m。

20m≤L0＜40m小桥。

8m≤L≤30m。

5m≤L0＜20m#桥跨结构:包含主要承重结构、纵横向联结系、拱上建筑、桥面构造和桥面铺装、排水防水系统，变形缝以及安全防护设施等部分。

下部结构，由桥墩、桥台、墩台基础几部分组成。

伸缩缝:在桥跨上部结构之间，或桥跨上部结构与桥台端墙之间，设有缝隙保证结构在各种因素作用下的变位。

桥梁全长:对于梁式桥而言，桥梁两个桥台侧墙或八字尾端间的距离L，称为桥梁全长（无桥台的桥梁为桥面系行车道长度）。

桥梁总长:通常把两桥台台背前缘间距离L1称为桥梁总长。

净跨径:设计洪水位线上相邻两桥墩（或桥台）的水平净距l0称为桥梁的净跨径。

总跨径:各孔净跨径的总和，称为桥梁的总跨径。

桥梁的总跨径反映它排泄洪水的能力。

计算跨径:桥跨结构两支点间的距离l,称为计算跨径。

桥跨结构的力学计算是以计算跨径为准的。

桥下净空高度:设计洪水位或设计通航水位对桥跨结构最下缘的高差H，称桥下净空高度。

设计桥梁手工制作知识点

设计桥梁手工制作知识点设计和制作桥梁是一项需要综合知识和技能的任务，需要考虑到结构的稳定性、材料的选择、建筑的美观等多个方面。

在本文中，我们将探讨一些关键的设计和制作桥梁的知识点，以帮助读者更好地了解这一领域。

1. 桥梁设计的基本原理- 荷载分析：了解桥梁所需承载的重量和力的类型，以便选择适当的结构和材料。

- 结构形式：常见的桥梁结构形式有梁桥、拱桥、悬索桥等，不同的结构形式适用于不同的场景。

- 材料选择：选择合适的材料，如混凝土、钢材等，考虑到材料的强度、耐久性和成本等因素。

- 结构计算：通过运用工程力学原理和计算方法，计算桥梁的结构尺寸和受力情况，确保其稳定性和安全性。

2. 桥梁制作的关键步骤- 建立模型：根据设计图纸，使用合适的比例和尺寸，制作出桥梁的模型。

可以使用纸板、木材或其他适合的材料。

- 进行模型测试：将模型置于模拟环境中进行测试，模拟桥梁所需承载的荷载和力的作用，检验桥梁的强度和稳定性。

- 材料加工：根据设计要求，将所选材料切割、弯曲、焊接等加工成合适的形状和尺寸，为后续的组装做准备。

- 组装桥梁：将加工好的材料进行组装，使用合适的工艺和工具，确保桥梁的结构稳定，并进行必要的调整和修正。

- 完善细节：对桥梁进行细节修饰，修整和装饰桥面、桥墩等部分，增加桥梁的美观度和真实感。

3. 注意事项和技巧- 一手抓稳固性，一手抓美观性：在设计和制作过程中，需要平衡桥梁的稳定性和美观性，确保桥梁既能承担荷载，又能呈现出良好的外观效果。

- 选择合适的工具：根据桥梁的材料和制作要求，选择适当的工具，如锯、刨、钳等，以确保制作过程的顺利进行。

- 坚持细节的精益求精：桥梁的细节决定了整体效果，注意对桥面、桥墩等进行精细的修整和装饰，使桥梁呈现出最佳的外观效果。

- 真实模拟实际场景：在模型测试中，尽量模拟实际桥梁所需承载的荷载和力的作用，以验证桥梁的强度和稳定性，并进行相应的优化。

通过学习和了解以上的设计和制作桥梁的知识点，读者可以更好地进行桥梁项目的规划、设计和制作。

桥梁设计的相关知识点总结

桥梁设计的相关知识点总结桥梁作为人类社会交通的重要组成部分，其设计要求必须既考虑结构的稳定性和安全性，又兼顾美观和经济性。

本文将就桥梁设计的一些重要知识点进行总结，包括桥梁的分类、荷载分析、结构形式、材料选择等。

一、桥梁的分类根据不同的分类标准，桥梁可以分为多种类型，如以下几种常见的分类方式：1.按结构形式分类：梁桥、拱桥、斜拉桥、悬索桥等。

2.按材料分类：钢桥、混凝土桥、木桥等。

3.按跨越方式分类：简支梁桥、连续梁桥、刚构拱桥等。

4.按用途分类：公路桥、铁路桥、人行桥等。

二、荷载分析在进行桥梁设计时，荷载分析是至关重要的一环，常见的荷载包括以下几个方面：1.静载荷：自重、荷载等常常作为静载荷的考虑对象。

2.动力荷载：包括车辆荷载、风荷载等。

3.温度荷载：温度变化引起的桥梁长度的伸缩变形，也是需要考虑的因素。

三、结构形式的选择不同的桥梁结构形式有着各自的特点和适用范围，根据实际情况选择相应的结构形式非常关键。

以下是一些常见的结构形式：1.梁桥：适用于跨度较小的桥梁，结构简单、制作方便。

2.拱桥：适用于跨度较大的桥梁，能够承受较大的荷载，但施工相对较为复杂。

3.斜拉桥：适用于大跨度的桥梁，具有美观的外形和良好的力学性能。

4.悬索桥：适用于极大跨度的桥梁，通过主悬索和斜拉索的相互作用来承受荷载。

四、材料选择桥梁的材料选择直接关系到其承载能力和寿命，以下是一些常见的材料选择：1.钢材：具有较高的强度和韧性，在大跨度桥梁中应用广泛。

2.混凝土：适用于各类桥梁，具有良好的耐久性和经济性。

3.木材：常用于小跨度的桥梁，结构简单，但受制于材料自身的限制。

五、小结桥梁设计是一门综合性的学科，需要工程师综合考虑多个因素，如设计荷载、结构形式和材料选择等。

只有综合考虑这些知识点，才能设计出稳定安全、经济美观的桥梁。

通过本文的介绍，希望读者对桥梁设计的相关知识点有一定的了解和认识。

六、技术发展趋势随着科学技术的不断进步，桥梁设计也在不断革新与发展。

桥的设计数学知识点总结

桥的设计数学知识点总结桥的设计是工程建设领域中的重要环节，其中数学在桥梁设计中起着重要的作用。

本文将总结桥的设计过程中所涉及的数学知识点，包括结构力学、静力学、材料力学等方面。

一、结构力学结构力学是桥梁设计中最基础的数学知识之一，它用于分析和计算桥梁结构在各种荷载作用下的力学行为。

结构力学包括静力学和动力学两个方面。

1.1 静力学静力学是桥的设计中最常用的数学工具之一，它用于分析和计算桥梁结构在静止状态下的力学平衡。

在桥的设计过程中，需要根据桥墩、桥梁等结构的几何特征，利用静力学的原理求解出桥的荷载分布、内力和变形等参数。

1.2 动力学动力学是桥梁设计中的重要数学工具，用于研究桥梁结构在外力作用下的振动特性。

在桥梁设计中，需要考虑到交通车辆的振动、地震振动等因素对桥梁结构的影响，因此动力学的知识是必不可少的。

二、材料力学材料力学是桥梁设计中的另一个重要数学知识点，它用于分析和计算桥梁结构所用材料的强度和刚度等力学特性。

2.1 弹性力学弹性力学是材料力学中的重要分支，它研究物体在力的作用下产生的形变和应力的分布规律。

在桥梁设计中，需要根据桥梁结构所用材料的弹性特性，计算和优化桥梁结构的刚度和变形等参数。

2.2 破坏力学破坏力学是材料力学中的另一个重要分支，它研究物体在受到破坏力作用下的力学行为。

在桥梁设计中，需要考虑到桥梁结构所用材料的破坏特性，保证桥梁在设计荷载下的安全可靠。

三、其他数学知识除了结构力学和材料力学，桥梁设计还需要运用其他数学知识进行计算和优化。

3.1微积分微积分是桥梁设计中常用的数学工具之一，例如在计算桥梁结构的曲率、斜率等参数时，需要运用微积分的知识。

3.2矩阵代数矩阵代数在桥梁设计中也有广泛的应用，例如在计算桥梁结构的刚度矩阵、变形矩阵等方面，需要用到矩阵代数的方法。

3.3统计学统计学在桥梁设计中用于分析和处理实测数据，例如通过统计学的方法分析桥梁结构的荷载、变形等参数的随机性和可靠性。

桥梁建设知识点总结大全

桥梁建设知识点总结大全一、桥梁基础知识1、桥梁的定义桥梁是指为了横跨自然障碍物（如河流、峡谷、铁路、公路等）而建的建筑物，是城市建设和交通运输中不可缺少的重要组成部分。

2、桥梁的分类（1）按用途分类：公路桥、铁路桥、步行桥、管线桥等。

（2）按结构形式分类：梁桥、拱桥、索桥、悬索桥、斜拉桥等。

（3）按材料分类：石桥、木桥、钢桥、混凝土桥等。

3、桥梁建设的意义桥梁的建设可以极大地便利交通，促进经济发展，改善人民生活水平，推动城乡一体化发展，对国家的发展具有非常重要的意义。

二、桥梁设计1、桥梁设计的基本原则（1）安全原则：桥梁必须具备足够的承载能力和抗震能力，确保通行安全。

（2）经济原则：在保证安全的前提下，尽量节约成本，提高设计效率，使得工程投资得到合理利用。

（3）美观原则：桥梁设计应该兼顾美观性和实用性，体现出城市的现代化和人文精神。

2、常见桥梁设计参数（1）桥面宽度：根据交通工具类型和交通流量确定，一般要让两辆车同时通过。

（2）桥梁长度：取决于跨度和承载能力，需根据具体情况进行设计。

（3）桥梁高度：取决于跨越的自然障碍物，一般要保证通航和通行。

（4）桥梁弯度：要根据实际交通需求和地形来确定，需满足行车的舒适性和安全性。

三、桥梁施工1、桥梁施工的基本流程桥梁施工一般包括前期准备、地基处理、主体结构施工、桥面铺装等步骤。

具体流程可根据桥梁的类型和规模进行调整。

2、桥梁施工的关键环节（1）地基处理：包括地基加固、挖土、填土等步骤，需要加强地基的承载能力。

（2）主体结构施工：包括桥墩、墩台、梁柱、拱圈等主体结构的施工，需要保证结构的稳定和安全。

（3）桥面铺装：包括沥青铺装、钢筋混凝土浇筑等，需要保证桥面的平整度和耐久性。

四、桥梁养护1、桥梁养护的意义桥梁养护是指对桥梁进行定期维护和修复，保证桥梁的安全和可靠运行，延长其使用寿命。

2、桥梁养护的内容（1）桥梁清洁：清除桥梁表面的积尘和杂物，保持桥面的平整和清洁。

桥梁方面的知识

桥梁方面的知识
1. 桥梁的定义与分类
•桥梁的定义
•桥梁的分类：按结构形式、按材料、按用途等
2. 桥梁设计的基本原则
•功能性原则
•安全性原则
•经济性原则
•美观性原则
3. 桥梁设计的基本步骤
•桥梁的预备设计
•桥梁的荷载估算
•桥梁的结构形式确定
•桥梁的施工图设计
4. 桥梁的结构形式及其特点
•桁架桥
–特点：受力合理、施工方便
–分类：平面桁架、空间桁架
•拱桥
–特点：受力传递明确、美观大方
–分类：圆拱、曲线拱
•悬索桥
–特点：跨度大、灵活性高
–组成部分：主索、悬索、桥面系统
5. 桥梁的荷载与荷载标准
•桥梁荷载的分类：静荷载、动荷载
•桥梁荷载标准的制定
•常见的桥梁荷载标准
6. 桥梁的材料与施工工艺
•桥梁的材料：钢材、混凝土、预应力混凝土
•桥梁的施工工艺：预制、浇筑、架设
7. 桥梁的维护与养护
•桥梁日常维护
•桥梁定期检测与养护
•桥梁的综合管理平台
8. 桥梁的技术发展与创新
•钢筋混凝土连续梁桥
•预应力混凝土箱梁桥
•拉索混凝土结构桥
以上是关于桥梁方面的知识的一些介绍与探讨，从桥梁的定义与分类开始，详细讨论了桥梁设计的基本原则与步骤，以及桥梁的结构形式与特点。

同时，介绍了桥梁的荷载与荷载标准、材料与施工工艺，以及桥梁的维护与养护。

最后，还探讨了桥梁的技术发展与创新。

通过本文的阐述，希望读者能够对桥梁方面的知识有一个全面、详细、完整且深入的理解。

《桥梁工程》讲义第一章-桥梁工程基本知识可编辑全文

度/m
最小值 2.00 2.00 1.00 1.00
左侧路缘带宽一般值 0.75 0.75 0.50 0.50
度/m
最小值 0.75 0.50 0.50 0.50
中间带宽度/m
一般值最小值
4.50 3.50
3.50 3.00
3.00 2.00
3.00 2.00
五、桥梁横断面设计
右侧路肩宽度
公路等级
二、桥梁的分类
刚构桥
二、桥梁的分类
缆索塔架
吊杆
锚碇
吊桥
二、桥梁的分类
缆索承重桥梁
二、桥梁的分类
梁
拱
立柱
图1-2-6 梁拱组合体系
组合体系桥梁
二、桥梁的分类
组合体系桥梁
二、桥梁的分类
6、按跨越方式固定式的桥梁开启桥浮桥漫水桥
二、桥梁的分类
开启桥
二、桥梁的分类
7、按施工方法整体施工桥梁——上部结构一次浇筑
二、桥梁的分类
5、按结构体系划分梁式桥——主梁受弯拱桥——主拱受压刚架桥——构件受弯压缆索承重桥梁——缆索受拉组合体系桥梁——几种受力的组合
二、桥梁的分类
V
V
梁式桥
二、桥梁的分类
梁式桥
二、桥梁的分类
)
b)
h
拱式桥
二、桥梁的分类
拱式桥
二、桥梁的分类
a)
b)
路面标高
刚图1架-2-3桥刚架桥
第一章桥梁工程基本知识
学习目标
➢ 了解桥梁在公路交通事业中的地位和发展概况。
➢ 掌握桥梁的基本组成、主要尺寸和术语名称。 ➢ 掌握桥梁的类型和结构体系。

桥梁基础知识

桥梁基础知识桥梁是一种重要的基础设施，用于连接两个地点并提供人们和交通工具的通行。

桥梁的设计和建造需要考虑多个因素，包括地理条件、承载能力、材料选择等。

本文将介绍一些桥梁的基础知识。

1. 桥梁的分类桥梁可以根据结构类型进行分类。

常见的桥梁类型包括梁桥、拱桥、索桥等。

梁桥是由支座支撑的跨越结构，通常有梁体和桥墩组成；拱桥则由多个拱形构件组成，通过拱形的受压作用来承受荷载；索桥则是通过索力来支撑桥面的结构。

根据材料的不同，桥梁可以进一步分为钢桥、混凝土桥等。

2. 桥梁的设计因素设计桥梁时需要考虑多个因素。

首先是地理条件，包括地形、水流等。

地形的坡度和地势的不同会影响桥梁的设计和施工；水流的情况也会影响桥梁的稳定性。

其次是承载能力，即桥梁能够承受的重量。

根据需要承载的荷载情况，设计师需要选择合适的材料和结构类型。

此外，还需要考虑桥梁的美学和环境因素。

3. 桥梁的材料选择桥梁的材料选择取决于多个因素，包括承载能力、地理条件和设计要求等。

常见的桥梁材料包括钢、混凝土和木材。

钢材具有高强度和耐腐蚀性能，适用于大型跨越结构的建造；混凝土材料可以提供较好的抗压性能，适用于大部分桥梁结构的建造；木材则主要用于小型桥梁的建造。

4. 桥梁的施工过程桥梁的施工过程包括多个阶段。

首先是基础的施工，包括桥墩的建设和梁体的支座施工。

然后是上部结构的建设，包括桥面和栏杆的安装。

最后是道路的修建，包括路面和路灯的安装等。

在施工过程中，需要考虑施工期间的安全和交通管理。

总结：桥梁是连接两个地点的重要基础设施，具有重要的经济和社会意义。

桥梁的设计和建造需要考虑多个因素，包括地理条件、承载能力、材料选择等。

在桥梁的设计过程中，应根据需要选择合适的结构类型和材料，确保桥梁的稳定性和安全性。

在桥梁的施工过程中，需要注重安全和交通管理，确保施工的顺利进行。

通过对桥梁的基础知识的了解，可以更好地理解和欣赏桥梁这一重要的建筑物。

桥梁设计需要哪些知识点

桥梁设计需要哪些知识点在现代社会中，桥梁是连接城市和地区之间的重要交通枢纽。

桥梁设计既需要工程师的技术能力，同时也需要对地质、环境以及交通等众多因素的综合考虑。

本文将探讨桥梁设计中需要涉及的一些关键知识点。

一、结构力学结构力学是桥梁设计中的基础知识。

它研究物体在外力作用下的力学性能，包括静力学、动力学和杆件的应力、应变等等。

桥梁作为重要的结构工程，必须具备足够的强度和刚度来承受交通和自然环境的影响。

二、土力学与地质桥梁的基础是与地面相连接的，因此对于土力学和地质的了解是必不可少的。

工程师需要通过地质勘探和土壤力学实验来确定地基的承载力和变形特性，以确保桥梁的稳定和安全。

三、水文与水力学对于建于水上的桥梁，工程师需要考虑到水流对桥梁的冲击和侵蚀等水力学问题。

水文学则是研究河流或水域水文特征，结合水文数据来确定桥梁建设的安全高度和安全跨度。

四、交通工程桥梁作为交通基础设施的一部分，需要满足道路交通的要求和规范。

交通工程师需要考虑到桥梁的设计标准、交通流量、车辆类型和速度等因素，以确保桥梁在使用过程中的安全和效率。

五、材料力学与材料工程桥梁的材料选择和使用对于桥梁的寿命和安全至关重要。

工程师需要了解各种材料的力学性能和使用特性，选择适合的材料来构建桥梁。

六、建造与施工技术桥梁的建造和施工过程涉及到各种工程技术和设备。

对于工程师来说，需要了解桥梁建造的施工方法和工序，同时也需要考虑到施工过程中对现场环境的保护和安全的管理。

七、环境保护与生态平衡随着社会的发展，环境保护和生态平衡的意识越来越重要。

在桥梁设计中，工程师需要考虑桥梁对周围环境和生态系统的影响，并采取相应的措施来保护环境和生态平衡。

八、计算机辅助设计与仿真计算机辅助设计和仿真技术已经成为现代桥梁设计的重要工具。

通过使用专业的设计软件和仿真工具，工程师能够更准确地进行结构计算、变形模拟和应力分析等工作，提高设计的精度和效率。

综上所述，桥梁设计需要工程师掌握多个领域的知识和技能。

关于桥梁设计的知识点

关于桥梁设计的知识点桥梁设计的知识点桥梁是连接两个地点的重要交通设施，它承载着行人、车辆和货物的交通需求。

桥梁设计需要考虑多个因素，包括结构力学、材料性能、地理条件等。

本文将介绍桥梁设计过程中的关键知识点，帮助读者了解桥梁设计的基本原理和要点。

一、设计目标在进行桥梁设计之前，需要明确设计目标。

设计目标包括承载力要求、使用寿命、防护措施等。

承载力是桥梁设计的重要指标，要保证桥梁能够承受预期使用条件下的荷载。

使用寿命考虑桥梁的耐久性和维护需求，以确保桥梁长期安全可靠。

防护措施包括桥梁的防腐、防水和防震措施，以提高桥梁的抗灾能力。

二、结构类型桥梁设计中常见的结构类型包括梁桥、拱桥、悬索桥等。

梁桥是最常见的桥梁类型，由梁体和支座构成。

它适用于跨度短、荷载较小的情况。

拱桥是以拱形结构为主要承载体系的桥梁，它适用于跨度较大、荷载较大的情况。

悬索桥通过悬索将桥面悬挂在两个塔之间，适用于跨度特别大的情况。

设计师需要根据实际需求选择合适的桥梁结构类型。

三、地理条件地理条件对桥梁设计有重要影响。

地质条件决定了桥梁基础的选择和加固方式。

地震活动、洪水、风速等自然灾害要素需要考虑在内。

此外，桥梁所在地的交通流量、道路类型、河流水位等因素也需要进行综合考虑。

设计师需要对桥梁所处的地理环境进行充分的调研和分析，以确保设计的安全性和可行性。

四、材料选择桥梁设计中常用的材料包括钢筋混凝土、钢材、预应力混凝土等。

其中，钢筋混凝土是最常用的桥梁材料，它具有良好的承载能力和耐久性。

预应力混凝土通过施加预应力来提高结构的承载能力和抗裂性能。

钢材常用于大跨度桥梁的主梁和悬索桥的悬索钢缆。

选择合适的材料要考虑结构的荷载、使用寿命和经济性等因素。

五、荷载计算桥梁设计中要进行精确的荷载计算，以保证桥梁的安全性。

荷载包括静荷载和动荷载两部分。

静荷载指自重、活载、雪载等常态荷载；动荷载指风荷载、地震荷载等临时荷载。

荷载计算要参考相关规范和标准，确保计算结果准确可靠。

桥梁知识点

桥梁知识点桥梁作为人类建筑史上重要的工程之一，承载着人们出行和交通运输的重要任务。

它们不仅连接了两岸，也连接了不同地区和文化，具有深远的历史和文化意义。

本文将介绍一些桥梁的基本知识点，帮助读者了解桥梁的构造、类型和设计原则。

1. 桥梁的构造桥梁的构造通常由以下几个基本部分组成：- 上部结构：包括桥面、栏杆和人行道等部分。

桥面是供车辆通行的部分，承载着车辆和行人的重量。

栏杆和人行道用于保护行人的安全。

- 下部结构：通常由桥墩和桥基组成。

桥墩是支撑桥梁上部结构的柱状构件，一般分布在桥面上。

桥基是桥墩的基础，用于将桥墩的重量传递到地基上。

- 基础：用于支撑桥墩和桥基的地下部分。

基础通常由混凝土或钢筋混凝土构成，以确保桥梁结构的稳定性和安全性。

2. 桥梁的类型桥梁可以根据其结构和用途进行分类。

以下是一些常见的桥梁类型：- 梁桥：梁桥是最常见的桥梁类型之一，由梁体和桥墩组成。

梁体通常由钢筋混凝土或钢结构构成。

- 拱桥：拱桥采用弧形结构，通过拱形承载桥面的重量。

拱桥具有良好的抗压性能，是历史上最早出现的桥梁类型之一。

- 斜拉桥：斜拉桥通过斜向拉索将桥面承载的重量传递到桥塔上，具有独特的外形和结构。

斜拉桥具有较大的跨度和高度，常用于跨越大型水域或峡谷。

- 悬索桥：悬索桥采用悬索将桥面承载的重量传递到悬挂在高塔上的主缆上。

悬索桥具有大跨度和高度，是世界上最长的桥梁类型之一。

3. 桥梁的设计原则在桥梁设计过程中，需要考虑以下几个原则：- 承载能力：桥梁的结构设计应满足预计的交通载荷。

设计师需要计算并确保桥梁的承载能力，以确保桥梁在使用过程中的安全性和可靠性。

- 结构稳定性：桥梁的结构应具有足够的稳定性，以应对地震、风力和其他外部荷载的影响。

设计师需要通过合理的结构设计和选材，确保桥梁的稳定性。

- 经济性：桥梁的设计应尽量节约材料和成本，以提高项目的经济性。

设计师需要在保证结构安全的前提下，寻找最经济的设计方案。

- 美观性：作为城市的标志性建筑物之一，桥梁的设计也应考虑其美观性。

桥梁基本知识点总结

桥梁基本知识点总结桥梁的分类桥梁可以按照材料、结构、用途等多种方式进行分类。

按照结构形式，桥梁可以分为梁桥、拱桥、悬索桥、斜拉桥等几种类型。

而按照功能用途，桥梁可分为公路桥、铁路桥、人行桥、管线桥等几种类型。

此外，桥梁也可以按照结构形式分为性能桥和非性能桥，按构造材料分为木桥、铁路桥、混凝土桥、钢结构桥等。

桥梁的结构原理桥梁的主要结构原理是受力分析。

在承受车辆重量和自身重量的情况下，桥梁结构要能够保证稳定性和可靠性。

在桥梁设计中，需要考虑的主要力量有拉力、压力、弯曲力和剪切力等。

这些力量的作用会影响桥梁的结构设计和材料选择。

桥梁的设计要点桥梁设计的要点包括荷载分析、结构分析、材料选择、结构设计等内容。

荷载分析是指分析桥梁在承受车辆重量、风力、地震等外力作用下的受力情况，结构分析是指分析桥梁在受力情况下的变形和破坏情况，材料选择是指选取适合的材料，结构设计是指确定桥梁的整体结构形式和尺寸。

这些要点是桥梁设计中非常重要的基本原则。

桥梁建设的影响因素桥梁建设的影响因素主要包括地质条件、气候环境、交通需求、材料成本等几个方面。

地质条件会影响桥梁的基础设计和施工工艺，气候环境会影响桥梁的耐久性和维护成本，交通需求会影响桥梁的结构形式和尺寸，材料成本则会影响到桥梁的造价和施工周期。

在实际建设中，需要综合考虑这些因素，以保证桥梁的质量和安全性。

桥梁的维护和管理桥梁的维护和管理是桥梁工程的一个重要环节。

桥梁在使用过程中会受到一些自然因素和人为因素的影响，比如气候变化、交通载荷、腐蚀等原因都会使桥梁产生一些损坏和变形。

因此，及时进行桥梁维护和管理对保证桥梁安全是非常重要的。

桥梁的维护和管理包括定期检查、维修保养、加固改造等内容。

在桥梁的维护和管理中，需要考虑到桥梁的预期使用寿命、成本、工艺难度等因素。

桥梁的国际发展趋势随着经济的发展和科技的进步，桥梁建设技术也在不断发展和完善。

在国际上，桥梁建设技术和设计理念也在不断变革和创新。

桥梁设计基本知识

桥梁设计基本知识1．桥梁编制项目方案并撰写报告按结构体系分类，可分为哪几类？主要特点如何？答：桥梁按主要构件受力可分为梁式桥、拱式桥、悬索桥、刚架桥、组合体系桥五大类。

主要特点：梁式桥：主要承重构件为梁(板)，受力特点为：主梁受弯，在竖向荷载作用下无水平反力。

拱式桥：主要承重结构是拱肋，受力特点为：在竖向荷载作用下拱肋承压、支承处有水平推力。

悬索桥：悬索桥又称吊桥，主要承重结构是悬挂在两塔架上的强大的柔性缆索。

受力特点为：竖向荷载从梁经过系杆传递到缆索，再到两端锚锭。

刚架桥：刚架桥是一种桥跨结构和墩、台结构整体相连的桥梁，支柱与主梁共同受力。

受力特点为：支柱与主梁刚性连接，在竖向荷载作用下，在主梁端部产生负弯矩，减少了跨中截面正弯矩，而支柱不仅提供竖向力还承受弯矩。

组合体系桥：由几个不同受力体系的结构所组成，互相联系，共同受力。

1)斜拉桥斜拉桥是拉索和梁的组合。

梁、索、塔为主要承重构件，受力特点为：竖向荷载从梁传递到拉索，再到索塔。

2)系杆拱桥系杆拱桥是拱和梁的组合。

拱、吊杆、梁为主要承重构件，受力特点为：竖向荷载从梁传递到吊杆，再到拱。

2．桥梁按其长度和跨径分类，可分为哪几类？答：按桥梁的长度和跨径分类，可分为特大桥、大桥、中桥、小桥、涵洞。

划分标准见表1-1所列。

桥梁涵洞分类表表1-1注：1单孔跨径系指标准跨径。

2梁式桥板式桥的多孔跨径总长为多孔标准跨径的总长；拱式桥为两岸桥台内起拱线间的距离；其他形式桥梁为桥面系车道长度。

3标准跨径：梁式桥、板式桥以两桥墩中线间距离或桥墩中线与台背前缘间距为准；拱式桥和涵洞以净跨径为准。

3．桥梁按桥梁桥面位置、主要承重结构所用的材料、跨越方式、施工方法等方面如何进行分类？答：除了上述分类方法外，还可将桥梁桥面位置、主要承重结构所用的材料、跨越方式、施工方法等方面来进行分类：（1）按上部结构的行车位置分为上承式桥、下承式桥、中承式桥。

桥面布置在主要承重结构之上者称为上承式桥，桥面布置在桥跨结构高度中间的称为中承式桥，桥面布置在承重结构之下的称为下承式桥。
