建筑施工图中常见问题

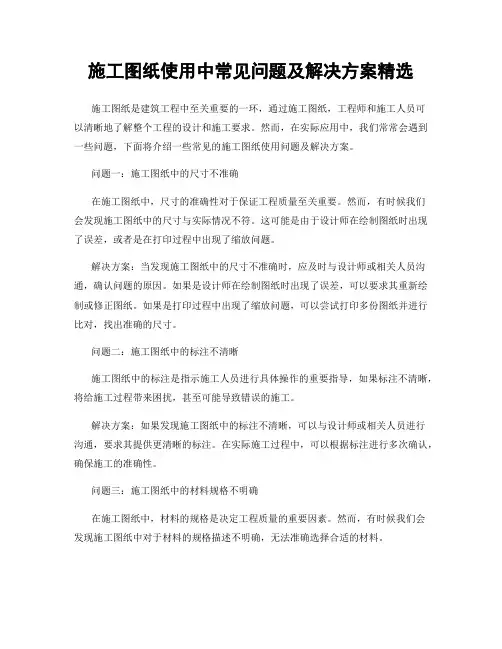

施工图纸使用中常见问题及解决方案精选
施工图纸使用中常见问题及解决方案精选施工图纸是建筑工程中至关重要的一环，通过施工图纸，工程师和施工人员可以清晰地了解整个工程的设计和施工要求。
然而，在实际应用中，我们常常会遇到一些问题，下面将介绍一些常见的施工图纸使用问题及解决方案。
问题一：施工图纸中的尺寸不准确在施工图纸中，尺寸的准确性对于保证工程质量至关重要。
然而，有时候我们会发现施工图纸中的尺寸与实际情况不符。
这可能是由于设计师在绘制图纸时出现了误差，或者是在打印过程中出现了缩放问题。
解决方案：当发现施工图纸中的尺寸不准确时，应及时与设计师或相关人员沟通，确认问题的原因。
如果是设计师在绘制图纸时出现了误差，可以要求其重新绘制或修正图纸。
如果是打印过程中出现了缩放问题，可以尝试打印多份图纸并进行比对，找出准确的尺寸。
问题二：施工图纸中的标注不清晰施工图纸中的标注是指示施工人员进行具体操作的重要指导，如果标注不清晰，将给施工过程带来困扰，甚至可能导致错误的施工。
解决方案：如果发现施工图纸中的标注不清晰，可以与设计师或相关人员进行沟通，要求其提供更清晰的标注。
在实际施工过程中，可以根据标注进行多次确认，确保施工的准确性。
问题三：施工图纸中的材料规格不明确在施工图纸中，材料的规格是决定工程质量的重要因素。
然而，有时候我们会发现施工图纸中对于材料的规格描述不明确，无法准确选择合适的材料。
解决方案：当发现施工图纸中的材料规格不明确时，可以与设计师或相关人员进行沟通，要求其提供更明确的规格要求。
在选择材料时，可以参考相关标准和规范，确保选择的材料符合要求。
问题四：施工图纸中的细节缺失在施工图纸中，细节的描述对于确保工程质量至关重要。
然而，有时候我们会发现施工图纸中的细节描述不完整或缺失，无法清晰了解具体操作要求。
解决方案：当发现施工图纸中的细节缺失时，可以与设计师或相关人员进行沟通，要求其提供更完整的细节描述。
在实际施工过程中，可以参考相关标准和规范，进行合理的推测和判断，确保施工的准确性。

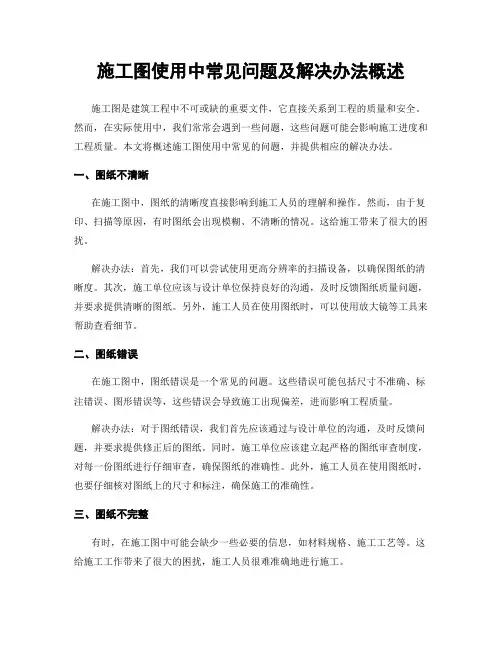

施工图使用中常见问题及解决办法概述
施工图使用中常见问题及解决办法概述施工图是建筑工程中不可或缺的重要文件，它直接关系到工程的质量和安全。
然而，在实际使用中，我们常常会遇到一些问题，这些问题可能会影响施工进度和工程质量。
本文将概述施工图使用中常见的问题，并提供相应的解决办法。
一、图纸不清晰在施工图中，图纸的清晰度直接影响到施工人员的理解和操作。
然而，由于复印、扫描等原因，有时图纸会出现模糊、不清晰的情况。
这给施工带来了很大的困扰。
解决办法：首先，我们可以尝试使用更高分辨率的扫描设备，以确保图纸的清晰度。
其次，施工单位应该与设计单位保持良好的沟通，及时反馈图纸质量问题，并要求提供清晰的图纸。
另外，施工人员在使用图纸时，可以使用放大镜等工具来帮助查看细节。
二、图纸错误在施工图中，图纸错误是一个常见的问题。
这些错误可能包括尺寸不准确、标注错误、图形错误等，这些错误会导致施工出现偏差，进而影响工程质量。
解决办法：对于图纸错误，我们首先应该通过与设计单位的沟通，及时反馈问题，并要求提供修正后的图纸。
同时，施工单位应该建立起严格的图纸审查制度，对每一份图纸进行仔细审查，确保图纸的准确性。
此外，施工人员在使用图纸时，也要仔细核对图纸上的尺寸和标注，确保施工的准确性。
三、图纸不完整有时，在施工图中可能会缺少一些必要的信息，如材料规格、施工工艺等。
这给施工工作带来了很大的困扰，施工人员很难准确地进行施工。
解决办法：当发现图纸不完整时，我们应该及时与设计单位沟通，要求提供缺失的信息。
同时，施工单位也应该建立起完善的信息补充制度，对于缺失的信息，及时进行补充，并将其通知到施工现场。
四、图纸与实际情况不符有时，在施工图中的设计与实际情况不符，这可能是因为设计单位没有充分考虑实际施工的情况所致。
这种情况下，施工人员很难按照图纸要求进行施工。
解决办法：当发现图纸与实际情况不符时，施工单位应该及时与设计单位沟通，提出实际施工的困难和建议，并要求重新设计或修改图纸。
100个现场常见图纸及施工问题优秀技术负责人必备
100个现场常见图纸及施工问题优秀技术负责人必备这100个问题,在施工现场，设计和施工需要充分沟通，才能真正在安全、质量、进度及成本管理上等把握主动！一、结构专业的设计或施工问题部门、专业间配合类存在问题1：女儿墙、沉厕管井侧墙、屋面天窗壁等，大多是在钢筋混凝土板上为砌筑的砖或砌块墙体，砌体和混凝土两种不同材料界面处易形成裂缝，造成漏水。
解决措施：所有建筑要求做泛水处，均采用现浇混凝土泛水,泛水高度如建筑无特定要求的，按200高。
存在问题2:梁与板混凝土强度等级不同，施工不便。
解决措施：同时浇筑的梁、板混凝土强度等级应一致。
存在问题3：地下室后浇带要在至少60天后方可浇筑，但地下室外墙的防水及基坑回填工程却需要先行施工，如何处理。
解决措施：地下室外墙后浇带处,在外侧设一通高预制钢筋混凝土板,该板置于地下室外墙防水层内侧，建筑设计需考虑该处的防水做法,结构设计需考虑该板在后浇带尚未浇筑前用于拦挡回填土。
存在问题4：有些墙垛的尺寸太小，不便于砌筑且质量不宜保证.解决措施：与混凝土墙、柱相连的墙垛尺寸≤120×120或某一边长小于120时，采用现浇混凝土墙垛。
现浇混凝土楼板裂缝类存在问题5：屋面板混凝土强度等级偏高，易产生裂缝而漏水.解决措施:屋面结构混凝土强度等级尽可能≤C25级。
存在问题6：地下室底板混凝土强度等级偏高，易产生裂缝而漏水。
解决措施：施工周期较长的大体积混凝土(如地下室底板、外墙等），设计时宜考虑混凝土的后期强度，可采用不少于60天龄期的混凝土强度。
存在问题7：地下室底板及侧墙后浇带新旧混凝土界面处易产生裂缝，经常出现渗漏。
解决措施：后浇带接缝处应做成企口；主筋在后浇带处按断开处理；采用膨胀止水带.存在问题8：现浇混凝土板内预埋PVC电管时，混凝土板经常沿管线出现裂缝。
解决措施：钢筋混凝土板中预埋PVC等非金属管时，沿管线贴板底（板底主筋外侧)放置300宽φ1.0×10×10钢丝网片。
施工图审查中常见的建筑设计问题
施工图审查中常见的建筑设计问题
一、建筑结构问题
1. 结构参数不符合规范要求，如梁柱截面尺寸过小或过大、开间跨度超过规范限定、楼板厚度不足等。
2. 结构布置不合理，如柱子设置不当、楼梯位置不合理、楼板及悬挑设计存在风险等。
3. 设计荷载与实际需求不符，如荷载计算不准确、地震及风荷载计算不合理等。
二、建筑材料问题
1. 材料选择不合理，如使用次等材料或不符合规范要求的材料。
2. 材料使用不当，如管道施工过程中弯折过度、管道接口不严密等。
三、建筑设备问题
1. 设备位置设置不当，如电缆走线布置混乱、通风设备位置选择不合理等。
2. 设备选型不当，如使用功率不符合实际需求的空调、电梯负载过大等。
四、建筑安全问题
1. 消防设计缺陷，如消防通道设置不合理、消防水源不足等。
2. 疏散通道设计不当，如疏散门位置不合理、避难层设置不合理等。
五、建筑节能问题
1. 外墙保温隔热设计不合理，如保温层厚度不足、保温材料选择不合适等。
2. 采光设计不合理，如窗户数目过少、窗户尺寸过小等。
六、建筑施工工艺问题
1. 现场施工方法不合理，如搭设脚手架不规范、混凝土浇注操作不当等。
2. 施工工程量计算不准确，如钢筋数量计算错误、砌墙砖砌筑误差过大等。
施工图审查中常见的建筑设计问题主要涉及建筑结构、材料、设备、安全、节能和施
工工艺等方面。
通过对这些问题的发现和纠正，可以确保建筑施工过程的质量和安全性，
满足相关规范要求。

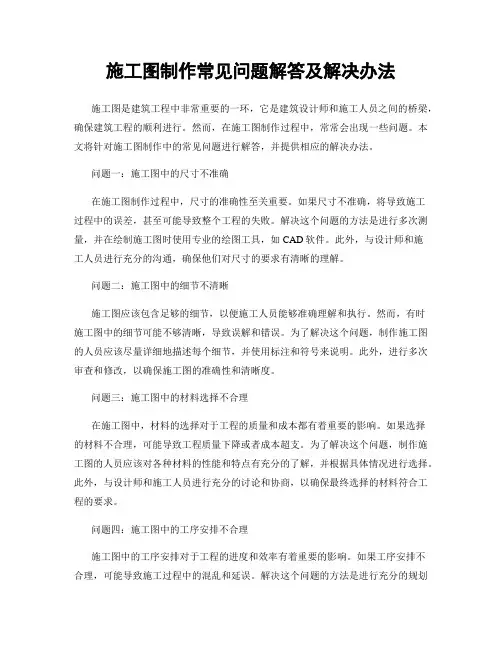

施工图制作常见问题解答及解决办法
施工图制作常见问题解答及解决办法施工图是建筑工程中非常重要的一环，它是建筑设计师和施工人员之间的桥梁，确保建筑工程的顺利进行。
然而，在施工图制作过程中，常常会出现一些问题。
本文将针对施工图制作中的常见问题进行解答，并提供相应的解决办法。
问题一：施工图中的尺寸不准确在施工图制作过程中，尺寸的准确性至关重要。
如果尺寸不准确，将导致施工过程中的误差，甚至可能导致整个工程的失败。
解决这个问题的方法是进行多次测量，并在绘制施工图时使用专业的绘图工具，如CAD软件。
此外，与设计师和施工人员进行充分的沟通，确保他们对尺寸的要求有清晰的理解。
问题二：施工图中的细节不清晰施工图应该包含足够的细节，以便施工人员能够准确理解和执行。
然而，有时施工图中的细节可能不够清晰，导致误解和错误。
为了解决这个问题，制作施工图的人员应该尽量详细地描述每个细节，并使用标注和符号来说明。
此外，进行多次审查和修改，以确保施工图的准确性和清晰度。
问题三：施工图中的材料选择不合理在施工图中，材料的选择对于工程的质量和成本都有着重要的影响。
如果选择的材料不合理，可能导致工程质量下降或者成本超支。
为了解决这个问题，制作施工图的人员应该对各种材料的性能和特点有充分的了解，并根据具体情况进行选择。
此外，与设计师和施工人员进行充分的讨论和协商，以确保最终选择的材料符合工程的要求。
问题四：施工图中的工序安排不合理施工图中的工序安排对于工程的进度和效率有着重要的影响。
如果工序安排不合理，可能导致施工过程中的混乱和延误。
解决这个问题的方法是进行充分的规划和协调。
制作施工图的人员应该与设计师和施工人员密切合作，了解工程的具体要求和时间限制，并根据这些要求进行工序安排。
此外，及时进行施工进度的监测和调整，以确保工程按时完成。
问题五：施工图中的安全措施不到位在施工图中，安全措施的设置对于保障施工人员的安全至关重要。
如果安全措施不到位，可能导致施工过程中的事故和伤害。
施工图常见问题
施工图常见问题施工图是建筑工程设计中的重要组成部分，它记录了建筑设计中所有细节、规定、规程和标准，是建筑工程从设计到建设的重要桥梁。
但在实际过程中，由于各种因素的干扰，施工图制作过程中常出现各种问题，本文将针对常见问题进行阐述和解答。
问题一：施工图不符合设计要求问题描述在施工过程中，建造人员可能会发现施工图与设计图不符。
这可能是因为不了解设计意图，误解设备细节，或者在绘制图纸时犯了错误。
解决方法要解决这个问题，必须让所有的建造人员了解所有设计和规格的细节。
建议负责人对所有细节部分进行培训和指导，以确保所有人都可以按照设计图制作和安装施工图。
在建造过程中，如果有任何问题，请与负责设计的工程师沟通。
问题二：施工图纸质量差问题描述施工图的图面质量和印刷质量可能很低，导致无法清晰地阅读和使用。
解决方法要解决这个问题，需要使用高质量的打印机和纸张，确保图纸可以清晰地读取并缩放到正确的比例。
此外，施工图需要适当的标志和符号，以便工人可以轻松地理解和遵循施工图。
问题三：施工图中标度不符问题描述施工图中标度可能与实际施工之间存在偏差，这可能会导致工程出现质量问题。
解决方法解决这个问题的最好方法是使用标准的测量工具，例如尺子和量规，以确保施工图中的标度是准确的。
跟踪施工图中的标度，以便可以更容易地进行修改。
如果超出了标度，需要重新制定计划并与工程师和其他建筑专业人员进行协调。
问题四：施工图中细节描述不明问题描述施工图中可能缺少明确的细节描述，例如安装部件的方式或材料规格等。
解决方法要解决这个问题，需要确保在施工图中包含所有必需的细节描述，包括安装方式、材料等，以确保所有人都可以按照设计图施工。
如果在图纸中缺失某些信息，请联系设计负责人，请求添加明确描述。
在工程实施过程中，必须在施工现场进行沟通和协调以完成施工任务。
问题五：施工图不符合现场实际情况问题描述现场情况与施工图设计的预想情况不符，这可能导致实际工作出现难题和环节。
施工图纸使用中常见问题及解决方法分享
施工图纸使用中常见问题及解决方法分享随着建筑行业的不断发展，施工图纸在工程建设中扮演着重要的角色。
然而，在施工图纸使用过程中，常常会遇到一些问题，影响工程进展和质量。
本文将分享一些施工图纸使用中常见的问题，并提供解决方法，以期帮助读者更好地应对这些挑战。
1. 施工图纸与实际施工不符这是施工图纸使用中最常见的问题之一。
施工图纸作为设计师和施工人员之间的桥梁，应该准确地反映设计意图和实际施工要求。
然而，由于各种原因，如设计变更、施工条件限制等，施工图纸与实际施工存在差异。
解决方法：- 在施工前，设计师和施工人员应进行充分的沟通，明确设计意图和施工要求。
- 对施工图纸进行详细的审查，确保其与实际施工一致。
- 如有必要，及时进行设计变更，并确保相关方面的沟通和协调。
2. 施工图纸缺乏细节和标注施工图纸缺乏细节和标注是另一个常见的问题。
细节和标注是施工图纸中必不可少的部分，它们提供了施工过程中所需的具体信息，如尺寸、材料、施工方法等。
如果缺乏细节和标注，施工人员将无法准确理解设计意图，从而影响施工质量。
解决方法：- 设计师应对施工图纸进行仔细的审核，确保细节和标注的准确性和完整性。
- 施工人员在使用施工图纸时，应仔细阅读并理解其中的细节和标注。
- 如有需要，设计师和施工人员可以进行现场勘察，以补充和完善施工图纸中的细节和标注。
3. 施工图纸存在错误和矛盾施工图纸中存在错误和矛盾也是一个常见的问题。
这些错误和矛盾可能是由于设计过程中的疏忽、沟通不畅或其他原因导致的。
如果不及时发现和解决，这些错误和矛盾将给工程施工带来严重的影响。
解决方法：- 设计师应对施工图纸进行仔细的审查，确保其准确性和一致性。
- 施工人员在使用施工图纸时，应及时发现和报告错误和矛盾。
- 如有需要，设计师和施工人员可以进行会议讨论，以解决施工图纸中存在的错误和矛盾。
4. 施工图纸缺乏协调和一致性施工图纸缺乏协调和一致性也是一个常见的问题。
施工图制作常见问题解析与排除
施工图制作常见问题解析与排除施工图是建筑施工的重要文件，它直接关系到工程质量和进度。
然而，在实际的施工图制作过程中，常常会遇到一些问题，这些问题可能会导致施工图的错误或不完善。
本文将对施工图制作中常见的问题进行解析，并提供相应的排除方法。
一、尺寸错误在施工图制作过程中，尺寸错误是最为常见的问题之一。
这可能是由于设计师在测量或绘制过程中的疏忽，也可能是由于图纸放大或缩小时的误差所致。
尺寸错误可能会导致施工中的测量和定位问题，进而影响工程的质量和进度。
排除方法：1. 仔细核对设计要求和图纸尺寸，确保尺寸的准确性。
2. 使用专业的测量工具进行测量，避免使用不准确的测量工具。
3. 在图纸放大或缩小时，使用精确的比例尺进行操作，并进行多次检查以确保准确性。
二、标注错误标注错误是施工图制作中另一个常见的问题。
标注错误可能包括错标尺寸、错标材料、错标符号等。
这些错误可能会导致施工中的材料选择错误、工序错误等问题，进而影响工程的质量和进度。
排除方法：1. 仔细核对设计要求和图纸标注，确保标注的准确性。
2. 使用规范的标注符号和单位，避免使用个人习惯或错误的标注方式。
3. 在标注过程中，进行多次检查以确保准确性。
三、图纸不完整图纸不完整是施工图制作中常见的问题之一。
图纸不完整可能包括缺少必要的细节、缺少必要的标注等。
这些问题可能会导致施工中的困惑和误解，进而影响工程的质量和进度。
排除方法：1. 仔细核对设计要求和图纸内容，确保图纸的完整性。
2. 在制作图纸时，与设计师和其他相关人员进行充分的沟通，确保图纸中包含必要的细节和标注。
3. 在图纸制作过程中，进行多次检查以确保完整性。
四、图纸不清晰图纸不清晰是施工图制作中常见的问题之一。
图纸不清晰可能包括线条模糊、文字不清晰等。
这些问题可能会导致施工中的误解和错误，进而影响工程的质量和进度。
排除方法：1. 使用清晰的绘图工具和设备进行绘制，避免使用模糊或老化的工具和设备。
施工图设计图中常见问题
施工图设计中常见问题一、普遍问题：1、缺少图纸目录。
2、不按制图标准制图，常有错、漏、图例内容不全，图例与图面不符，字体过小，图面不清等现象，达不到设计深度要求。
3、专业设计说明过于简单，内容不全（如设计范围、依据、建筑概况、强、弱电、给排水、消防报警等），缺少选用规范名称。
4、设计单位应加强图纸审查力度，杜绝不负责任随便签名的情况。
5、报送材料时，应提供的资料不全（如地质勘察现场原始记录、土、水样分析成果和原件，结构、节能计算报告书等）给建设单位带来不便。
二、地质勘察专业：1、无场地平整标高、钻孔孔口标高（绝对标高）。
2、缺少地下水腐蚀性评价，取水样数量不满足规范要求。
3、钻孔控制持力层厚度不满足相关规范要求。
4、钻孔孔距不满足规范要求。
5、土工、水质分析成果未提供原件。
6、部份勘察单位超资质勘察（如地下水位高于基础时，丙级资质单位不能承担该业务）。
三、建筑设计专业：A ：建筑节能方面1、填写建筑节能备案登记表时，其外墙传热系数应填外墙平均传热系统。
2、对热桥梁、柱的设置（如比例法或精确法）不具体或遗漏。
3、对天正节能软件的应用中（7.0 或7.5 版），经常会使热工计算缺项。
4、在手工计算时，取单一开间计算准确性的依据不足，应进行整栋计算。
5、建筑设计说明中的外墙、门窗、屋面做法，未按节能设计结果设计。
6、阳台与起居室之间的门洞应按窗户面积计入窗墙比。
7、节能计算的体型系数及窗墙比误差较大。
8、节能计算报告书、设计内容及节能备案登记表不一致。
B :防火设计1、大型公共建筑应有专门的防火设计章节，明确防火（防烟）分区的划分（并图示），各分区的疏散组织等防火设计说明。
2、>3层的通廊式居住建筑或》7层的其它居住建筑应设封闭楼梯间或乙级防火户门（详建规5.3.11 条）。
3、> 6层的公共建筑应采用室内圭寸闭楼梯间[包括底层扩大封闭楼梯间或室外疏散梯（详建规5.3.5条）] 4、民用建筑和厂房的疏散用门应向疏散方向开启，且不应跨越变形缝（详建规7.4.12,7.5.2条）。
建筑工程结构施工图设计常见问题与对策探讨
建筑工程结构施工图设计常见问题与对策探讨随着建筑工程的发展，结构施工图设计已成为工程建设中不可或缺的部分。
在进行结构施工图设计时，设计人员可能会遇到一些常见的问题，因此需要考虑适当的对策来解决这些问题。
问题一：施工图纸的质量不够高解决办法：设计人员应该在施工图纸的设计过程中注重细节，确保细节准确、详尽、精细，避免出现技术错误，增强施工图纸的质量。
此外，设计人员还应该积极接受相关部门的反馈和建议，不断进行修改和升级，确保最终成果达到最佳效果。
问题二：设计图与实际施工条件不符解决办法：设计人员需要充分考虑实际施工条件，尤其是现场环境、施工人员和设备条件等，以确保设计图的质量符合实际施工条件。
在设计方案的选择、施工材料的选择和施工方法的选择等方面考虑全面，以提高施工效率和质量。
此外，设计人员还应该与施工方、监理方等相关部门积极沟通，确保设计图与实际施工条件相符。
解决办法：设计人员应该遵循相关标准和规范，确保施工图的标准、尺寸和表达方式统一。
在图纸标注中，应该注意标注的位置、字体、大小等要求，确保图纸标注准确，符合规范。
问题四：施工图中的计算错误和差错解决办法：在进行施工图设计时，设计人员需要仔细计算，并反复核对，确保计算的准确性和可靠性。
在出现审查意见或设计差错时，设计人员需要及时进行修改和改进。
问题五：施工图在交接前未进行全面检查解决办法：在交接前，设计人员需要进行全面检查，确保施工图的质量和完整性。
在检查过程中，应该注意图纸的清晰度以及标注的准确性。
如有问题，应及时进行整改和修改，确保最终交接的施工图达到规定的质量标准。
结论：在进行结构施工图设计时，设计人员需要充分考虑实际施工条件，遵循相关标准和规范，注重细节，确保计算和表达的准确性和可靠性。
在设计过程中，与相关部门积极沟通，及时修正和改进，以确保最终的施工图达到规定的质量标准。
施工图设计中常见问题整理-
施工图设计中常见问题一．图纸表达：1.图纸不满足甲的深度要求，漏项较多，如缺出入口钢结构雨棚、室外坡道顶棚等。
2.图纸不满足甲的技术标准及部品标准，如构造做法标准、门窗标准、栏杆标准、空调位标准、电梯标准等。
3.住宅小区的不同楼号建筑标准不一致，如构造做法、门窗立面、节能设计等。
4.外墙上应予留的洞口水平和竖向定位不全，留洞没有和结构、水暖、电气专业、人防专业图核对，出现漏留、冲突现象。
5.地下室平面轴网应与地上建筑物轴网有明确的对应关系，地下室平面中应标注与地上建筑物轴网的相对关系尺寸。
6.总平面中应标注地下室外轮廓线，并在四角处标注轴线、号，轴线交点处标注坐标，保证出图前总图和单体建筑形成统一整体，避免因设计过程中地上地下单体的局部变动，而总平面未跟踪变动导致的不对照。
7.设计人员提供的审核校对图普遍对设计说明和总平面位置图不重视，甚至不提供总平面位置图。
二．防火设计：1．没有结合不同的功能分区进行防火分区划分。
2．防火墙上的门洞没有设置甲级防火门。
3．防火分区两侧的门窗洞口防火间距不足时，没有相应防火分隔措施。
4．上下层之间门窗洞口防火间距不足时，没有相应防火分隔措施。
5．楼梯间及前室与相邻部位门窗洞口防火间距不足时，没有相应防火分隔措施。
6．火灾危险性较大的房间的房门及外窗洞口没有采取防火分隔措施。
7. 不同的功能分区在一层共用出入口，如住宅配套用房与住宅、商业与住宅等。
8. 对汽车库、修车库、停车场设计防火规的理解：1)地面上无人员进入的机械停车库，可以理解为停车场，停车场的定义是停车的露天场地或构筑物，很明显它是用于停车的构筑物。
这样它与民用建筑的防火间距最少为6米。
2)对于敞开式汽车库，要注意是指多个防火分区都要达到定义的要求，如对于平面尺度很大的，有可能个别防火分区不直接对外通风，这样就不能认定它是敞开的。
3)新规对汽车库、修车库、停车场的分类增加了面积控制项，是车位和面积的双控，不要试图少计算车位规避汽车疏散坡道不够的手法。
高层建筑施工图设计中常见问题及解决对策
高层建筑施工图设计中常见问题及解决对策随着城市化进程的加快，高层建筑在城市中的比重不断增加。
而在高层建筑的施工过程中，施工图设计是至关重要的一部分。
因为设计不合理或错误会导致施工中的各种问题，甚至严重影响建筑的质量和安全。
我们需要对高层建筑施工图设计中常见的问题以及解决对策进行深入的研究和分析。
一、常见问题1. 结构设计不合理：高层建筑的结构设计是整个建筑的骨架，若设计不合理，可能导致建筑的整体稳定性和承载能力不足。
常见问题包括结构柱、梁等尺寸设计不合理，连接节点设计不牢固等。
2. 管道设计不当：高层建筑中的管道系统包括给水、排水、燃气等，若设计不当，可能会导致管道串水、漏水等问题，影响建筑的使用和安全。
3. 电气设计问题：高层建筑的电气系统设计不当可能导致线路短路、漏电等安全隐患。
4. 防火设计不足：高层建筑是人员密集的场所，防火设计不足可能导致火灾时的人员伤亡和财产损失。
5. 施工图纸错误：设计图纸错误可能影响施工的准确性和效率，导致出现额外的成本和时间消耗。
二、解决对策1. 强化结构设计：在高层建筑的结构设计中，应该严格按照规范和标准进行设计，并在设计中考虑到建筑的整体稳定性、抗震性和承载能力。
可以通过强调材料的选择、加固节点设计等方式来解决问题。
2. 管道设计合理：在管道设计中，应该合理布局管道，确定通风良好的位置，使用高质量的管道和管件，以减少管道堵塞和漏水的问题。
3. 电气设计合格：在电气设计中，应该严格按照规范要求进行设计，确保电路的连接和防护措施得到充分考虑。
4. 完善防火设计：在防火设计中，应该合理设置疏散通道、应急照明等设备，确保在火灾发生时人员能够及时疏散并减少人员伤亡和财产损失。
5. 加强图纸审核：在图纸设计阶段，应该加强图纸的审核和审查，确保图纸准确无误，符合实际施工要求。
在高层建筑施工图设计中，以上问题是比较常见的，因此在施工图设计中需要引起足够的重视。
只有通过深入的分析和相应的解决对策，才能够有效地避免上述问题的发生。
建筑施工图设计的常见问题样本
建筑施工图设计常见问题解析目录一设计依据二使用功效三无障碍设计四建筑防火一、设计依据1、设计总说明中所依据同意文件名称和文号不全。
2、所依据关键规范、标准版本已经废止或采取局部修订前版本。
3、所索引使用国家或地方建筑标准设计（图集）已经废止，或和现行规范条文相悖部分。
二、使用功效1、小户套型住宅居住空间全部设计为朝北向。
2、高层住宅剪刀楼梯段净宽设计为墙和墙之间净距1.10m。
3、索引楼梯栏杆标准详图时，选型不妥，致使栏杆垂直杆件净距大于0.11m。
4、餐饮建筑厨房和餐厅环境卫生清洁设施如拖布池、清扫工具等仍习惯设置于男女厕所内。
5、客厅、卧室、办公、教室、会议、阅览等需要平静空间和电梯井道毗邻，设计未采取有效减振、隔声方法。
6、地下汽车库排风竖井出室外排风口距离室外地坪高度小于2.5m。
三、无障碍设计1、建筑入口室内外高差不大，仅设一般坡道，认为即可兼作无障碍入口。
2、供残疾人通行门（如入口、阳台、卫生间等）内外楼地面高差仍依通例设计为0.02m。
3、高层、中高层住宅、旅馆等设计未考虑设置无障碍住房和无障碍客房。
四、建筑防火设计1、综合性建筑设计中，上层其它功效部分交通关键筒安全疏散楼梯出口，须经过底层商业营业厅才能抵达室外。
2、地下室设计中将设备用房（专为汽车库服务通风、排烟机房除外）设置在汽车库内，合划一个防火分区。
3、复式地下汽车库（有自动灭火系统）划分防火分区时仍按最大许可面积≤4000m2划分。
4、地下汽车库虽设有多个人员安全出口，但均须经过和地上建筑共用楼梯间，才能抵达室外，每个防火分区无一个直通室外安全出口。
5、在民用建筑地下室库房，设计未按实际使用功效明确存放物品火灾危险性类别（或火灾荷载），并按规范划分防火分区，一律注明为“丁、戊类库房”。
6、高层住宅适用防烟前室采取自然排烟方法时，外窗为推拉窗，实际可开启面积不足3m2。
7、公共建筑中厨房和其它建筑部位隔墙上门窗采取一般门窗；住宅厨房内顶棚采取PVC条板或铝塑板。
建筑装饰装修工程施工图设计常见问题
建筑装饰装修工程施工图设计常见问题
1. 构造设计问题：施工图设计中，需要考虑建筑的结构安全和稳定性。
常见的问题
包括结构设计的规范不符合要求、结构计算错误、构造连接不稳固等。
这些问题如果没有
及时发现和修正，会给施工过程中带来严重风险，并可能导致整个建筑物的结构安全问
题。
2. 材料选择问题：施工图设计中，需要明确使用的材料种类和规格。
常见的问题包
括材料选择不合理、材料符合性不达标、材料供应问题等。
这些问题会直接影响到施工工
艺和质量，导致装饰装修工程无法按照设计要求完成。
3. 工艺施工问题：施工图设计中，需要明确各项施工工艺和施工顺序。
常见的问题
包括施工工艺不合理、施工程序不清晰、施工检查不到位等。
这些问题会影响施工进度和
施工质量，增加施工成本和风险。
4. 管线布置问题：施工图设计中，需要合理布置各种管线（如电路、水管、暖气管道等）。
常见的问题包括管线布置不合理、管线交叉干扰等。
这些问题会导致施工工序混乱，增加施工难度和施工风险。
5. 建筑保温隔热问题：施工图设计中，需要考虑建筑的保温隔热性能。
常见的问题
包括保温材料选择不合理、保温层施工质量不达标等。
这些问题会导致建筑物能耗增加，
影响室内舒适度。
在施工图设计中，建筑装饰装修工程的各个方面都需要综合考虑，确保设计合理、施
工安全、使用性能达标。
只有充分了解和解决这些常见问题，才能有效地进行施工图设计，并顺利完成建筑装饰装修工程。
施工图使用中的常见问题及解决方法
施工图使用中的常见问题及解决方法施工图是建筑工程中不可或缺的一环，它是设计师将建筑设计转化为可实施的施工方案的重要工具。
然而，在施工图使用过程中，常常会遇到一些问题，影响工程的顺利进行。
本文将探讨施工图使用中的常见问题，并提供相应的解决方法。
一、施工图不符合实际情况施工图是根据设计方案绘制而成，但实际施工过程中，可能会出现一些与设计不符的情况，如地质条件、管线布置等。
这就需要在使用施工图时进行相应的调整和修改。
解决方法：1.与设计师沟通：及时与设计师沟通，详细了解设计意图，以便根据实际情况进行调整。
2.现场勘测：在施工前进行详细的现场勘测，了解地质条件、管线布置等情况，以便对施工图进行必要的修改。
3.技术交底：对施工人员进行技术交底，确保他们对施工图的修改和调整有清晰的理解。
二、施工图缺乏细节和标注有时，施工图中可能存在细节不清晰或标注不全的问题，这给施工人员带来了困扰，使得施工过程中容易出现误解和错误。
解决方法：1.标注明确：在施工图中加强标注，确保每一个细节都清晰明确，避免歧义。
2.详细说明：在施工图中加入详细的说明，包括材料规格、施工方法等，以便施工人员理解并正确执行。
3.图纸审核：在施工图绘制完成后，进行专业人员的审核，确保图纸中的细节和标注准确无误。
三、施工图与实际施工存在差异有时候，施工图与实际施工存在一定的差异，这可能是由于工程变更、设计误差等原因造成的。
这种情况下，需要及时发现并解决问题，以避免对工程进度和质量造成不良影响。
解决方法：1.及时调整：发现施工图与实际施工存在差异时，应及时与设计师、施工人员沟通，进行相应的调整。
2.记录变更：对施工图的变更进行详细记录，包括变更原因、时间、责任人等，以便后期追溯和管理。
3.严格控制：在施工过程中，加强对施工图的控制，确保实际施工与施工图的一致性。
四、施工图缺乏安全考虑施工图中缺乏安全考虑是一个常见的问题，这可能导致施工过程中出现安全事故或质量问题。
解析施工图制作常见问题及解决方案
解析施工图制作常见问题及解决方案施工图是建筑工程中至关重要的一环，它直接关系到工程质量和进度。
然而，在施工图制作过程中，常常会遇到一些问题，给工程带来不必要的麻烦和风险。
本文将就施工图制作中常见的问题进行解析，并提供相应的解决方案。
一、尺寸标注不准确尺寸标注不准确是施工图制作中常见的问题之一。
这可能导致施工过程中出现尺寸不匹配、误差过大等情况，进而影响工程质量。
解决方案：在制作施工图时，应严格按照设计要求进行标注。
可以使用专业的测量工具，如激光测距仪等，来确保尺寸的准确性。
同时，制图人员应具备一定的测量技巧和经验，确保尺寸标注的准确性。
二、图纸缺失或错误在施工图制作过程中，有时会出现图纸缺失或错误的情况。
这可能导致施工过程中无法按照设计要求进行，从而影响工程的质量和进度。
解决方案：在制作施工图时，应仔细核对每一份图纸的完整性和准确性。
制图人员应对每一份图纸进行多次检查，确保没有缺失或错误。
同时，可以与设计人员和其他相关人员进行沟通和协调，及时解决图纸问题。
三、图纸不清晰或模糊图纸不清晰或模糊是施工图制作中常见的问题之一。
这可能导致施工人员无法准确理解图纸内容，从而影响工程的施工质量和进度。
解决方案：在制作施工图时，应注意图纸的清晰度和可读性。
可以使用高分辨率的打印机和纸张，确保图纸的清晰度。
同时，制图人员应使用清晰的线条和文字，避免模糊和混淆。
如果有需要，可以对图纸进行放大或缩小，以便施工人员更好地理解。
四、标注错误或不明确标注错误或不明确是施工图制作中常见的问题之一。
这可能导致施工人员无法准确理解标注内容，从而影响工程的施工质量和进度。
解决方案：在制作施工图时，应仔细标注每一项内容，并确保标注的准确性和明确性。
制图人员应对每一项标注进行多次检查，确保没有错误或不明确之处。
同时，可以与设计人员和其他相关人员进行沟通和协调，及时解决标注问题。
五、材料选择不当材料选择不当是施工图制作中常见的问题之一。
解析施工图中常见问题及解决方法
解析施工图中常见问题及解决方法施工图是建筑工程中至关重要的一环，它是设计师的构思和意图在纸上的具体呈现，也是施工人员理解和实施的依据。
然而，在实际操作中，我们常常会遇到一些与施工图相关的问题。
本文将就施工图中常见问题进行解析，并提供解决方法。
一、尺寸标注错误在施工图中，尺寸标注是非常重要的，它直接关系到施工的准确性和质量。
然而，有时候我们会发现施工图中的尺寸标注错误，导致施工人员无法准确理解设计意图。
解决这个问题的方法是，在施工前仔细核对施工图中的尺寸标注，如有错误及时与设计师进行沟通，确保施工图的准确性。
二、材料选择不当施工图中通常会标注所需的材料种类和规格，但有时候施工人员会因为各种原因选择了不合适的材料，导致施工质量下降甚至出现安全隐患。
解决这个问题的方法是，在施工前明确材料的选择标准，并与供应商进行充分沟通和确认，确保所选材料符合施工图的要求。
三、施工顺序混乱施工图中通常会标注施工的顺序，但有时候施工人员会因为各种原因改变施工顺序，导致施工进度延误和施工质量下降。
解决这个问题的方法是，在施工前仔细研读施工图中的施工顺序，并与工程师进行充分沟通，确保施工按照正确的顺序进行。
四、施工细节不清晰施工图中通常会标注一些细节，如连接方式、施工方法等，但有时候这些细节并不清晰，导致施工人员无法准确理解。
解决这个问题的方法是，在施工前与设计师进行沟通，明确细节的意图和要求。
同时，施工人员也应该具备一定的专业知识和技能，能够根据实际情况进行合理的判断和处理。
五、施工图与实际情况不符有时候施工图中的设计意图与实际情况不符，导致施工人员无法按照施工图进行施工。
解决这个问题的方法是，在施工前进行现场勘测和测量，确保施工图与实际情况一致。
如果发现施工图与实际情况存在差异，应及时与设计师进行沟通和调整。
六、施工图缺失或不完整有时候施工图中可能会出现缺失或不完整的情况，导致施工人员无法准确理解设计意图。
解决这个问题的方法是，在施工前仔细检查施工图的完整性，并与设计师进行沟通，确保施工图的完整性。
施工图审查中常见的建筑设计问题
施工图审查中常见的建筑设计问题随着社会经济的不断发展和建筑业的不断壮大，建筑设计已经成为了一个必不可少的环节。
在建筑设计的过程中，施工图审查是一个非常重要的环节，它是建筑设计的最后一个关键步骤，质量好坏直接关系到建筑的安全性和稳定性。
在施工图审查中常见的建筑设计问题也是比较突出的，下面就来具体分析一下。
一、结构设计问题1.1 结构设计不合理在施工图审查中，最常见的结构设计问题就是设计不合理。
这种问题主要表现在结构设计计算不准确、结构设计理念不完善、结构设计方案不科学等方面，这样的结构设计问题往往会给建筑的安全性和稳定性造成很大影响。
另外一个常见的结构设计问题是结构构件设计不符合要求。
在实际的施工图审查中，经常可以看到一些结构构件设计不符合国家标准，设计规范和建筑工程技术标准的情况，这就需要及时予以纠正并重新设计。
在施工图审查中还会出现一些结构连接设计不合理的情况，这主要是因为设计人员在设计过程中没有充分考虑结构的整体性，导致结构连接设计不当，对建筑的安全性和稳定性产生不利影响。
二、建筑材料问题2.1 使用不合格材料在施工图审查中，常见的建筑设计问题之一就是使用不合格材料。
这种问题主要表现在建筑设计中使用了不符合国家标准和规定的建筑材料，这样就会直接影响到建筑的质量和使用寿命。
2.2 建筑材料型号选择不当另外一个常见的建筑设计问题是建筑材料型号选择不当。
在实际的施工图审查中，有时会发现建筑设计人员在选择建筑材料型号时没有根据实际需要进行合理选择，或者选择了过于昂贵的建筑材料，从而造成不必要的浪费。
2.3 建筑材料使用量计算不准确3.1 设备选择不当在施工图审查中，常见的建筑设计问题之一是设备选择不当。
这种问题表现在建筑设计人员在选择设备时没有考虑到实际需求，导致选择了不合适的设备，影响建筑的正常使用。
3.2 设备安装位置不合理3.3 设备连接方式设计不当四、其他问题4.1 火灾安全设计4.2 绿色环保设计4.3 施工工艺问题施工图审查中常见的建筑设计问题主要包括结构设计问题、建筑材料问题、建筑设备问题、火灾安全设计、绿色环保设计、施工工艺问题等。
建筑工程结构施工图设计常见问题与对策探讨
建筑工程结构施工图设计常见问题与对策探讨
近年来，建筑行业发展迅速，越来越多的建筑工程需要进行结构施工图设计。
在实际的设计过程中，常常会遇到一些问题，例如设计不合理、施工图缺失等。
这些问题不仅会给施工带来困难，还可能导致施工安全隐患和质量问题。
针对建筑工程结构施工图设计常见问题，需要及时探讨对策，以确保设计的合理性和施工的顺利进行。
一、设计不合理的问题
在建筑工程结构施工图设计过程中，设计不合理是常见的问题之一。
这种情况通常表现为设计图纸存在缺陷或者不符合实际施工要求。
设计不合理可能导致施工难度增加，甚至影响施工质量。
造成这一问题的原因可能有设计人员缺乏经验或者对施工现场情况了解不全面。
对策：为了解决设计不合理的问题，设计人员需要加强对施工现场的调研和了解，确保设计图纸符合实际施工要求。
设计人员需要加强专业知识的学习和提高，以提高设计水平和经验，确保设计的合理性。
二、施工图缺失的问题
对策：为了解决施工图缺失的问题，设计人员需要加强与施工单位的沟通和交流，了解施工单位的实际需求和要求。
设计人员需要细化施工流程，确保设计图纸中涵盖了所有的施工细节和工艺要求，以避免施工中出现问题。
三、设计变更频繁的问题
在建筑工程结构施工图设计过程中，施工图错误也是一个常见的问题。
这种情况通常表现为设计图纸中存在错误或者疏漏，导致施工人员在施工过程中无法正确执行设计要求。
对策：为了解决施工图错误的问题，设计人员需要加强对设计图纸的质量控制，确保设计图纸的准确性和完整性。
设计人员需要与施工单位保持密切联系，在施工过程中及时发现和纠正设计图纸中的错误，确保施工进展顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑施工图中常见
问题
建筑施工图中常见问题
1、说明中与本工程无关的内容应删掉。
2、说明、做法表、节能专篇要统一，各部位保温做法应在建筑
做法表中体现。
(做法引用图集，要注意说明保温做法和厚度)
3、门窗表中要注明外窗耐火完整性。
(高层建筑中)
4、节能计算中修正系数、导热系数要准确。
(注意两表一报告
要统一)
5、同一套图纸中字体要统一。
(统一成？？？)
6、总平面中应标注消防车道、转弯半径、登高场地、平面定
位、竖向标高等，一些其它图层应关掉。
7、图纸中应明确担架电梯的轿厢尺寸。
(应在说明中说明统一
大小。
)
8、平面图中应画构造柱，注意构造柱是否会影响嵌入式消火
栓。
9、住宅走廊要注意是否有消火栓凸出影响走廊宽度。
（疏散宽
度为净宽度，影响消防验收）
10、要注意与其它专业的配合，如暖通专业预留洞口等。
建筑专
业修改图纸要及时反馈给其它专业，如卫生间洁具位置调整要及时提供给水专业，屋顶水箱位置变化要提供给结构专业。
（卫生间洁具调整通知给排水。
）
11、卫生间、厨房布置要合理、人性化、设计要重复推敲，避免
排气道、油烟机遮挡窗户，流线不合理等问题。
（1.煤气灶在窗户下油烟机遮挡窗户2.墙垛不够宽、排气道烟道挡窗户设计时注意烟道大小）
12、平面图中标注每层建筑面积（图名下标注），商业网点要标
注每间店铺的面积。
13、住宅建筑建议平面图中一个单元标注户型细部尺寸，一个单
元布置家具。
14、门窗大样图中的开启扇要满足规范要求。
如住宅卧室、起居
室、明卫的开口面积不应小于房间面积的1/20，厨房开口通风面积不应小于该房间地板面积的1/10，并不得小于
0.6m2。
根据L13J4-1平开窗的开启扇，其净宽不宜大于
600，净高不宜大于1400；推拉窗的开启扇，其净宽不宜大于900，净高不宜大于1500；内平开下悬窗的开启扇，其净宽不宜大于800，净高不宜大于1500；
15、室内外高差小于或等于0.6m时，首层的低窗台可不加防护
措施《技术措施》第10.5.2条。
16、地下室采用SBS防水卷材时需注明II型。
17、室外空调机在排除空气一侧不应有遮挡物；空调搁板造型有
翻沿时，要注意空调板排水；空调搁板的高度应不小于1000；
18、屋面外排水要注意对外观的影响，雨水管要避开窗、雨棚。
