二极管的检测方法与经验
二极管的检测方法及步骤

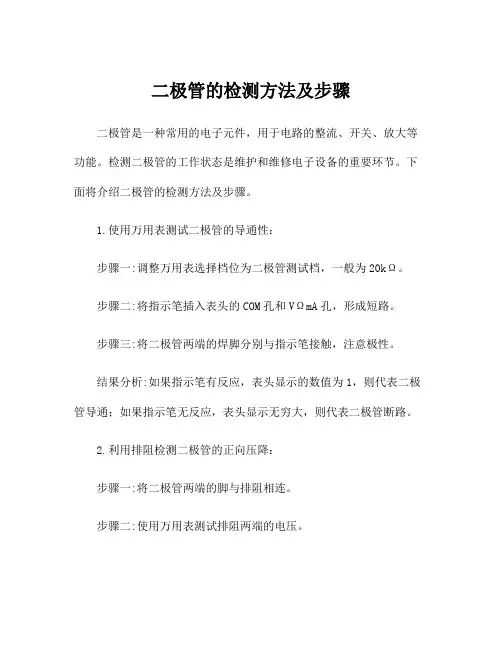

二极管的检测方法及步骤二极管是一种常用的电子元件，用于电路的整流、开关、放大等功能。
检测二极管的工作状态是维护和维修电子设备的重要环节。
下面将介绍二极管的检测方法及步骤。
1.使用万用表测试二极管的导通性：步骤一:调整万用表选择档位为二极管测试档，一般为20kΩ。
步骤二:将指示笔插入表头的COM孔和VΩmA孔，形成短路。
步骤三:将二极管两端的焊脚分别与指示笔接触，注意极性。
结果分析:如果指示笔有反应，表头显示的数值为1，则代表二极管导通；如果指示笔无反应，表头显示无穷大，则代表二极管断路。
2.利用排阻检测二极管的正向压降：步骤一:将二极管两端的脚与排阻相连。
步骤二:使用万用表测试排阻两端的电压。
结果分析:如果在正极脚插入电压，则在正向时二极管有正向压降；如果在负极脚插入电压，则无正向压降。
3.利用万用表测试二极管的反向电阻：步骤一:调整万用表选择档位为二极管测试档，一般为200kΩ。
步骤二:将指示笔插入表头的COM孔和VΩmA孔，形成短路。
步骤三:将二极管两端的焊脚分别与指示笔接触，注意极性。
结果分析:如果指示笔有反应，表头显示的数值为一个较大的电阻值，则代表二极管正常；如果指示笔无反应，表头显示无穷大，则代表二极管损坏。
4.通过二极管的发光来判断工作状态：步骤一:使用电压为0.5-1.5V的电池，如干电池或电池组。
步骤二:用导线将电池的正极与二极管的阳极相连，将电池的负极与二极管的阴极相连。
步骤三:观察二极管是否发光。
结果分析:如果二极管发出明亮的光则代表二极管正常工作，如果没有发光则代表二极管损坏或者非光敏二极管。
5.利用万用表测试二极管的倒流电流：步骤一:调整万用表选择档位为二极管测试档，一般为200mΩ。
步骤二:将指示笔插入表头的COM孔和VΩmA孔，形成短路。
步骤三:将二极管两端的焊脚分别与指示笔接触，注意极性。
结果分析:如果指示笔有反应，表头显示的数值为一个较小的电流值，则代表二极管正常；如果指示笔无反应，表头显示为0，则代表二极管损坏。
二极管测量方法
二极管测量方法二极管是一种常见的电子元件，它具有正向导通和反向截止的特性，广泛应用于电子电路中。
在实际的电子设备中，对二极管的测量是非常重要的，因此我们需要掌握一些二极管的测量方法。
接下来，我将介绍几种常见的二极管测量方法。
一、直流电压法测量二极管。
直流电压法是最常见的二极管测量方法之一。
测量时，将二极管连接到直流电压源上，通过改变电压源的电压，可以得到二极管的正向导通电压和反向截止电压。
在测量时需要注意，正向导通电压一般在0.6-0.7V之间，而反向截止电压一般在几十伏以上。
通过直流电压法可以快速准确地测量二极管的电压特性。
二、电流-电压法测量二极管。
电流-电压法是另一种常用的二极管测量方法。
在这种方法中，通过改变二极管的正向电流和反向电压，可以得到二极管的电流-电压特性曲线。
通过这种方法可以直观地了解二极管的导通特性和截止特性，对于一些特殊工作条件下的二极管选择和设计具有重要意义。
三、万用表测量二极管。
在实际工作中，我们通常会使用万用表来测量二极管。
万用表可以测量二极管的正向导通电压和反向截止电压，同时还可以测量二极管的正向电流和反向电流。
使用万用表测量二极管方便快捷，是实际工作中常用的测量方法之一。
四、示波器测量二极管。
示波器是一种常用的电子测量仪器，它可以直观地显示电压和电流的波形。
在测量二极管时，可以通过示波器显示二极管的导通特性和截止特性，进一步了解二极管的工作状态。
示波器测量方法可以直观地观察二极管的工作情况，对于一些特殊工作条件下的二极管选择和设计具有重要意义。
以上是几种常见的二极管测量方法，每种方法都有其适用的场合和特点。
在实际工作中，我们可以根据具体的测量需求选择合适的测量方法，以便准确地获取二极管的电特性参数。
掌握这些二极管测量方法，对于电子工程师来说是非常重要的，希望大家能够加强学习，提高实际工作能力。
测试二极管好坏的方法
测试二极管好坏的方法
测试二极管好坏的方法如下：
1. 用万用表欧姆挡，正向电阻约为几十到几百欧，反向电阻约为几十千欧到几百千欧。
一般希望正、反向电阻相差越大越好，两者相差越大，就表明二极管的单向导电特性越好。
若测得管子的正反向电阻值相近，表示管子已坏。
若正反向电阻值都很小或为零，则表示管子已被击穿，两电极已短路；若正反向电阻都很大，则说明管子内部已断路。
以上两种情况均说明被测二极管已损坏，不能使用。
2. 用万用表测量二极管时，可以把万用表的旋钮拨到电阻挡Rx100或Rx1k 档。
然后用两根表笔测量二极管的正、反向电阻值。
3. 电压测量法：把万用表拨到2V电压档。
表笔接光电二极管的两极，在阳光或白炽灯照射下，其电压与光照强度成正比，一般可达~。
4. 电流测量法：把万用表拨在直MA挡或μa挡，红表笔接光电二极管正极，黑表笔接负极，在阳光或白炽灯照射下，起短路电流可达数十到数百微安。
通过以上步骤就可以测试出二极管的好坏了。
ASEMI二极管经验篇之SBT20100VCT测试与应用(三)
编辑人：MM
五、测试二极管的好坏
测试前先把万用表的转换开关拨到欧姆档的RX1K档位（注意不要使用RX1档，以免电流过大烧坏二极管），再将红、黑两根表笔短路，进行欧姆调零。
1、正向特性测试
把万用表的黑表笔（表内正极）搭触二极管的正极，红表笔（表内负极）搭触二极管的负极。
若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般正向电阻越小越好。
若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。
短路和断路的管子都不能使用。
2、反向特性测试
把万且表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。
六、二极管的应用
1、整流二极管：利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。
2、开关元件：二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。
利用二极管的开关特性，可以组成各种逻辑电路。
3、限幅元件：二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。
利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。
4、继流二极管：在开关电源的电感中和继电器等感性负载中起继流作用。
5、检波二极管：在收音机中起检波作用。
6、变容二极管：使用于电视机的高频头中。
二极管的测试方法
二极管的测试方法二极管是一种最简单的半导体器件，广泛应用于电子电路中。
为了确保二极管的性能和质量，在生产过程中需要进行测试。
下面将介绍二极管的测试方法。
一、外观检验首先，对二极管的外观进行检查，主要包括以下方面：1.外观是否完整：检查二极管外壳是否有明显的裂纹或损伤。
2.弯曲测试：用适当的力将二极管引脚弯曲，观察是否有变形或断开现象。
3.引脚检查：检查二极管引脚是否完整、平整，是否有锈蚀或氧化现象。
4.标识检查：查看二极管上的标识是否清晰可见，是否与规格书一致。
二、静态电特性测量静态电特性测试是最基本的二极管测试方法之一，主要包括以下几个参数的测量：1.正向电流和正向压降：使用电流表和电压表，将正向电流和正向电压测量出来。
一般需在规定电压下进行测试。
2.反向电流和反向击穿电压：使用电流表和电压表，将反向电流以及反向击穿电压测量出来。
反向电流应尽可能小，而击穿电压应尽可能大。
3.漏电流：将二极管正向极端接地，测量出正向电压下的漏电流。
三、动态电特性测量除了静态电特性，动态电特性也是测试二极管性能的重要方法。
主要包括以下几个参数的测量：1.正向电压下的响应时间：施加一个标准的方波信号，测量出由关断转为导通所需的时间。
2.反向电压下的响应时间：施加一个标准的方波信号，测量由导通转为关断所需的时间。
3.回复时间：施加正向电流，然后迅速关断，测量二极管恢复正常导通所需的时间。
4.逆耐压测量：以很快的速度给反向电压施加一个短脉冲，通过测量二极管的恢复时间来评估其逆耐压能力。
四、温度特性测试温度对二极管的性能有重要影响，因此需要对其进行温度特性测试。
主要包括以下几个参数的测量：1.启动温度：将二极管置于恒定温度下（通常为室温），测量正向电流和正向压降随温度变化的关系图。
确认启动温度和正向电流的关系。
2.热阻：以其中一温度作为背面温度，测量正向电流通过二极管时的实际结温，并计算出热阻值。
3.温度系数：测量正向电流与环境温度的关系，计算出二极管温度系数。
二极管的检测方法与经验

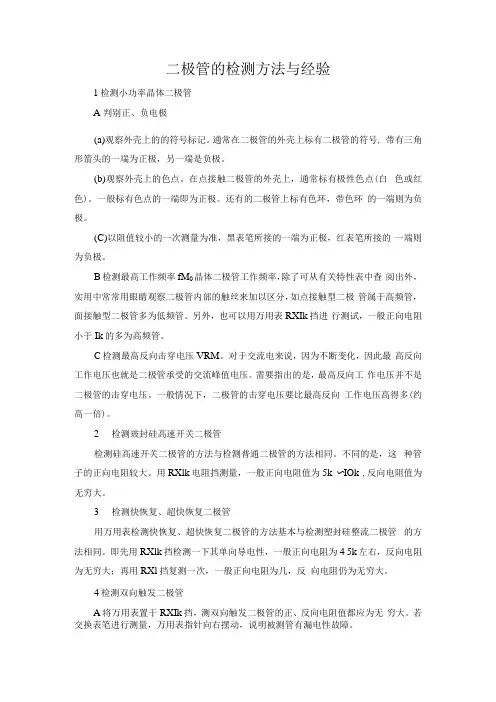

二极管的检测方法与经验1检测小功率晶体二极管A 判别正、负电极(a)观察外壳上的的符号标记。
通常在二极管的外壳上标有二极管的符号, 带有三角形箭头的一端为正极，另一端是负极。
(b)观察外壳上的色点。
在点接触二极管的外壳上，通常标有极性色点(白色或红色)。
一般标有色点的一端即为正极。
还有的二极管上标有色环，带色环的一端则为负极。
(C)以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。
B检测最高工作频率fM0晶体二极管工作频率，除了可从有关特性表中查阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极管属于高频管，面接触型二极管多为低频管。
另外，也可以用万用表RXIk挡进行测试，一般正向电阻小于Ik的多为高频管。
C 检测最高反向击穿电压VRM。
对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。
需要指出的是，最高反向工作电压并不是二极管的击穿电压。
一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。
2检测玻封硅高速开关二极管检测硅高速开关二极管的方法与检测普通二极管的方法相同。
不同的是，这种管子的正向电阻较大。
用RXlk电阻挡测量，一般正向电阻值为5k 〜IOk ,反向电阻值为无穷大。
3检测快恢复、超快恢复二极管用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。
即先用RXlk挡检测一下其单向导电性，一般正向电阻为4 5k 左右，反向电阻为无穷大；再用RXl挡复测一次，一般正向电阻为几，反向电阻仍为无穷大。
4检测双向触发二极管A 将万用表置于RXIk挡，测双向触发二极管的正、反向电阻值都应为无穷大。
若交换表笔进行测量，万用表指针向右摆动，说明被测管有漏电性故障。
将万用表置于相应的直流电压挡。
测试电压由兆欧表提供。
测试时，摇动兆欧表，万用表所指示的电压值即为被测管子的VBO值。
然后调换被测管子的两个引脚，用同样的方法测出VBR值。
二极管测试标准
二极管测试标准二极管是一种常见的半导体电子器件，具有单向导电性质，广泛应用于电路中的整流、稳压和开关等部分。
因此，在制造和使用二极管时，对其进行测试是非常必要的。
本文将介绍二极管测试的标准，以确保二极管的质量和可靠性。
一、外观检查首先，需要对二极管的外观进行检查。
应该检查二极管的引线是否完好，是否弯曲或断裂。
如果二极管外壳表面有明显的损坏、划痕或腐蚀，则应该予以淘汰。
二、正向滞后电压测试接下来，需要对二极管的正向滞后电压进行测试。
正向滞后电压是指在正向电压作用下，二极管内部PN结产生反向电势，使得电流变得非常小的电压值。
测试时，可以采用万用表或特殊的二极管测试仪来测量。
通常，正向滞后电压应在规定范围内，如果超出范围，则应淘汰。
三、反向漏电流测试接下来，需要对二极管的反向漏电流进行测试。
反向漏电流是指在反向电压作用下，流经二极管的电流。
测试时，可以采用万用表或特殊的二极管测试仪来测量。
通常，反向漏电流应在规定范围内，如果超出范围，则应淘汰。
四、温度特性测试二极管的性能随着温度的变化而变化，因此需要对其温度特性进行测试。
测试时，可以采用恒流源和恒压源来测量二极管的电压和电流，并在不同温度下进行测试。
通常，温度特性应符合规定要求，如果不符合，则应淘汰。
五、可靠性测试最后需要进行可靠性测试，以确保二极管在长时间使用过程中的可靠性。
可靠性测试通常包括高温老化、低温冷冻、湿度热循环等测试。
测试时，应将二极管放置在相应的测试环境中，并在规定的时间内进行测试。
通常，可靠性测试应符合规定要求，如果不符合，则应淘汰。
总之，二极管测试是非常重要的一步，可以确保二极管的质量和可靠性。
在测试过程中，应注意各项测试标准的要求，以确保测试结果准确可靠。
二极管三极管的检测方法与经验
二极管三极管的检测方法与经验一、二极管的检测方法与经验：1.使用万用表测量二极管的正向电压降，检测二极管是否正常通流。
将万用表的电压档位选择到正向直流电压(VDC)档位，将测试笔红色插入锥形插孔，黑色插入扁形插孔，将测试笔触摸二极管的正极和负极，若显示出一定的电压值，则说明二极管正常通流。
2.使用万用表测量二极管的反向电阻，检测二极管是否正常。
将万用表的电阻档位选择到适当的范围，将测试笔分别触摸二极管的正极和负极，若显示出很大的电阻值，则说明二极管正常，若显示出接近于无穷大的电阻值，则说明二极管开路或损坏。
3.使用数字多用表的二极管测试功能，可以直接得到二极管的参数，如电流放大倍数、漏电流、电容等，并进行快速的测试和判断。
4.使用示波器观察二极管的正向和反向的电压波形，检测二极管的响应速度和波形失真情况等。
5.对于高频和高功率二极管，可以使用带有特殊测试电路的二极管测试仪进行测量，可以得到准确的测试结果。
6.对于开关二极管，可以通过观察开关状态和检测电流是否流经确定其正常与否。
二、三极管的检测方法与经验：1.使用万用表测量三极管的结极电阻，检测三极管是否正常。
将万用表的电阻档位选择到适当的范围，将测试笔触摸三极管的发射极和基极、基极和集电极，观察万用表的显示值，若显示出合理的电阻值，则说明三极管正常。
2.使用万用表测量三极管的输入电容和输出电容，检测三极管是否正常。
将万用表的电容档位选择到适当的范围，将测试笔分别接触三极管的输入和输出引脚，观察万用表的显示值，若显示出合理的电容值，则说明三极管正常。
3.使用万用表测量三极管的漏电流，检测三极管的内部是否有漏电流。
将万用表的电流档位选择到适当的范围，将测试笔分别接触三极管的发射极和集电极，观察万用表的显示值，若显示出很小的漏电流，则说明三极管正常。
4.使用数字多用表的三极管测试功能，可以直接得到三极管的参数，如电流放大倍数、最大耐压、输入/输出电容等，并进行快速的测试和判断。
二极管的检测方法
二极管的检测方法
二极管常用的检测方法有以下几种：
1. 直流电阻测量：使用万用表的电阻测量档位，将两个测量引线分别接在二极管的两个引脚上，通过读取显示屏上的电阻数值，可以初步判断二极管是否正常。
如果正常的二极管在正向偏置时电阻接近0，反向偏置时电阻非常高。
2. 压降测量：将二极管连接在电路中，以不同的电压施加在二极管的两个引脚上。
通过使用电压表或示波器测量两个引脚之间的压降，可以判断二极管是否正常。
正常工作的正向偏压降约为0.7V，反向偏压降接近零。
3. 二极管测试仪：市场上有专门的二极管测试仪，可以直接连接二极管进行测试。
测试仪会给出二极管的参数，如正向电压降、反向电阻等。
这种方法比较方便和准确。
4. 示波器测试：使用示波器测量二极管的正向电压降和反向电压。
通过观察示波器上的波形图，可以判断二极管是否正常。
需要注意的是，在进行二极管的检测时，应根据具体的二极管型号和规格，选择合适的测试方法和仪器。
同时，在测量时应注意保持二极管不受损坏，避免超过最大额定电压和电流。
各类二极管的检测方法介绍
各类二极管的检测方法介绍二极管是一种最简单的半导体器件，由于其电流只能单向流动的特性，被广泛应用于电子电路中。
下面将介绍一些常见的二极管的检测方法。
1.直流电流-电压特性检测（IV曲线检测）：这是最常用的二极管检测方法之一、通过在二极管上施加不同的直流电压，测量通过二极管的电流，绘制出电流与电压之间的关系曲线（IV曲线）。
根据IV曲线可以判断二极管的正向导通特性和反向截止特性，以及正向压降和反向击穿电压。
2.交流电流-电压特性检测：在交流电压条件下，测量二极管的正向和反向电导变化。
通过改变交流信号频率和幅度，可以研究二极管的高频特性和非线性特性。
3.静态电流-电压特性检测：测量正向和反向的静态电压降和电流，以判断二极管的导通和截止特性。
这种方法可以检测正向和反向饱和电流、正向和反向电压降、温度系数等参数。
4.耐压测试：通过施加较高的反向电压，检测二极管的击穿电压，即反向电压会导致二极管失去截止状态。
这是保证二极管工作的可靠性和稳定性的重要检测方法。
5.导通压降测量：在二极管导通状态下，测量正向压降。
根据不同的二极管类型，正常工作情况下的导通压降范围有所不同。
6.斩波电路测量：将二极管作为斩波电路中的关键元件时，可以通过测量斩波电路的输出信号频率和幅度来判断二极管是否正常工作。
7.可靠性测试：通过长时间或者加速老化测试，模拟二极管在不同工作条件下的使用寿命和可靠性。
除了上述常见的电学特性检测方法外，还有一些特殊的测试方法，如热阻测试、电荷存储时间测量、堆积和激活能态测量等，这些方法主要针对特殊类型的二极管进行。
二极管的检测方法主要依赖于测试设备的选择和测试参数的设定，以及对二极管测试结果的准确分析。
在实际应用过程中，根据不同的目的和要求，可以选择合适的检测方法来对二极管进行测量和测试。
二极管如何测量_各种二极管测量方法
二极管如何测量_各种二极管测量方法二极管是一种最简单的半导体器件，它通常由PN结组成，具有单向导电特性。
在电子设备中，二极管广泛应用于整流、放大、开关等电路中。
为了保证电路正常工作，需要对二极管进行测试和测量。
下面将介绍几种常用的二极管测量方法。
1.正向导通电压测量正向导通电压是指当二极管正向施加一定电压时，使其导电的电压值。
正向导通电压是识别二极管的重要参数之一、通常，我们可以使用万用表或直流电压表来测量正向导通电压。
测量步骤：-将二极管的负极接入电源的负极，将正极通过电阻连接到万用表的接线位。
-将万用表调整至电压测量档位，连接到二极管的正极。
-逐渐增加电源的电压，直到在万用表上读取到正向导通电压。
2.反向击穿电压测量反向击穿电压又称为反向击穿电压，是指当反偏二极管时，使其出现大幅度电流的最小电压值。
反向击穿电压是识别二极管的另一个重要参数。
反向击穿电压的测量需要使用特殊的测试设备，如二极管击穿电压测试仪。
测量步骤：-将二极管连接到二极管击穿电压测试仪。
-逐渐增加测试仪的电压，直到击穿电压。
-读取击穿电压，即为反向击穿电压。
3.二极管的导通状态及负电流测量为了判断二极管是否正常，我们可以使用万用表或电流表来测量二极管的导通状态及负电流。
测量步骤：-将二极管的正极连接到电源的正极，将负极连接到电源的负极。
-将万用表或电流表调整至电流测量档位，连接到二极管的负极。
-读取表上的负电流值，判断二极管是否正常导通。
4.二极管的反向电流测量反向电流是指当反偏二极管时，通过二极管的电流。
在一些应用中，我们需要测量二极管的反向电流，以判断其质量。
测量步骤：-将二极管连接到电源的负极，将正极通过电阻连接到万用表或电流表的接线位。
-调整万用表或电流表至电流测量档位。
-读取表上的反向电流值。
此外，还可以使用示波器测量二极管的电压-电流特性曲线，进一步了解二极管的性能。
总结：二极管的测量可以通过正向导通电压测量、反向击穿电压测量、导通状态及负电流测量、反向电流测量等方法来完成。
二极管的测试方法
二极管的测试方法
嘿，你问二极管的测试方法啊？那咱就来好好说说。
这二极管啊，要测试它，得有点小窍门呢。
首先呢，可以用万用表来测。
把万用表调到合适的档位，一般是二极管档或者电阻档。
要是用二极管档呢，就会显示出二极管的导通压降啥的。
要是用电阻档呢，就可以看看二极管的正反向电阻。
然后呢，把二极管的两个脚分别接到万用表的表笔上。
这时候要注意哦，别接反了。
要是接反了，结果可就不一样啦。
接好后，看看万用表的显示。
如果是正向连接，也就是二极管的正极接万用表的红表笔，负极接黑表笔，这时候应该有一个比较小的电阻值。
要是反向连接呢，电阻值就应该很大很大，几乎是无穷大。
这就说明二极管是好的。
如果正反都一样，或者电阻值都很小，那可就有问题喽。
还有一种方法是用电池和小灯泡来测。
找一个电池，一个小灯泡，还有一些导线。
把二极管、电池、小灯泡用导线连起来。
如果小灯泡亮了，就说明二极管是导通的。
然后再把二极管反过来接，如果小灯泡不亮了，那就说明
二极管是好的。
要是正反都亮或者都不亮，那二极管肯定有毛病。
我给你讲个例子哈。
我有个小伙伴，他在做电子小制作的时候，发现一个二极管不知道好坏。
他就用万用表测了一下，一开始他还不太会用，结果测错了。
后来他仔细看了说明书，又试了一次，终于测对了。
他高兴得不得了，说这下可以继续做他的小制作了。
所以啊，二极管的测试方法不难，只要你掌握了技巧，就能轻松判断二极管的好坏。
电子元器件检测方法
电子元器件检测方法元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。
特别对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。
一、电阻器的检测方法与经验：1 固定电阻器的检测。
A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。
为了提高测量精度，应根据被测电阻标称值的大小来选择量程。
由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。
根据电阻误差等级不同。
读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。
如不相符，超出误差范围，则说明该电阻值变值了。
B 注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。
2 水泥电阻的检测。
检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。
3 熔断电阻器的检测。
在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。
对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。
若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。
测量二极管的正确方法
测量二极管的正确方法一、引言二极管是一种半导体器件，是电子学中最常用的元件之一。
在电路中，正确测量二极管的参数是非常重要的，因为它直接影响到电路的性能和稳定性。
本文将介绍正确测量二极管的方法。
二、准备工作1. 一个数字万用表；2. 一个二极管；3. 一根导线。
三、直流正向偏置电压测量1. 将数字万用表选择到电压测试模式，并将测试范围设置到直流电压（DCV）模式；2. 将红色测试笔连接到正极，黑色测试笔连接到负极；3. 将二极管连接到测试端口上，注意方向；4. 记录下读数，并与数据手册中提供的正向偏置电压进行比较。
四、直流反向偏置电压测量1. 将数字万用表选择到电压测试模式，并将测试范围设置到直流电压（DCV）模式；2. 将红色测试笔连接到负极，黑色测试笔连接到正极；3. 将二极管连接到测试端口上，注意方向；4. 记录下读数，并与数据手册中提供的反向偏置电压进行比较。
五、直流正向电流测量1. 将数字万用表选择到电流测试模式，并将测试范围设置到直流电流（DCA）模式；2. 将红色测试笔连接到二极管的正极，黑色测试笔连接到负极；3. 将二极管连接到测试端口上，注意方向；4. 记录下读数，并与数据手册中提供的正向电流进行比较。
六、反向饱和电流测量1. 将数字万用表选择到电流测试模式，并将测试范围设置到直流电流（DCA）模式；2. 将红色测试笔连接到二极管的负极，黑色测试笔连接到正极；3. 将二极管连接到测试端口上，注意方向；4. 记录下读数，并与数据手册中提供的反向饱和电流进行比较。
七、总结正确测量二极管的参数是非常重要的。
本文介绍了几种常用的测量方法，包括直流正向偏置电压测量、直流反向偏置电压测量、直流正向电流测量和反向饱和电流测量。
在实际操作中，还需要注意保持仪器和被测二极管的正确接线方式以及正确的测试范围。
二极管测量方法
二极管测量方法
二极管是一种常用的半导体器件，广泛应用于电子电路中。
在
实际的电子测量中，二极管的测量方法是非常重要的。
本文将介绍
二极管的测量方法，包括直流测量、交流测量以及其他特殊测量方法。
首先，我们来介绍二极管的直流测量方法。
在直流测量中，我
们通常使用万用表来测量二极管的正向电压降和反向漏电流。
在测
量正向电压降时，将万用表的电压档位调至适当的范围，将正极连
接到二极管的阳极，负极连接到阴极，读取万用表上的电压值即可。
而在测量反向漏电流时，将万用表的电流档位调至适当的范围，将
正极连接到二极管的阴极，负极连接到阳极，读取万用表上的电流
值即可。
其次，我们来介绍二极管的交流测量方法。
在交流测量中，我
们通常使用示波器来观察二极管的正向导通和反向截止特性。
通过
在示波器上观察二极管的正向导通和反向截止特性曲线，可以清晰
地了解二极管在交流信号下的工作状态。
除了直流和交流测量方法外，还有一些特殊的二极管测量方法。
例如，我们可以使用恒流源来测量二极管的动态电阻，也可以使用串联电阻和交流信号源来测量二极管的电容特性。
这些特殊的测量方法可以帮助我们更深入地了解二极管的特性和工作原理。
总的来说，二极管的测量方法是电子技术中的基础知识，掌握好二极管的测量方法对于工程师和电子爱好者来说是非常重要的。
通过本文的介绍，希望读者能够对二极管的测量方法有一个清晰的认识，并能够灵活运用这些方法进行实际的电子测量工作。
二极管万用表测量方法
二极管万用表测量方法二极管是一种半导体器件，用于在电路中控制电流的方向。
使用万用表（Multimeter）测试二极管可以确定它的正负极性、是否正常工作等信息。
以下是使用万用表测试二极管的步骤：测量二极管的正负极性：1.选择二极管测试模式：将万用表调整到二极管测试模式，通常标有"diode" 或"D" 的符号。
2.连接万用表：将红色测量探针连接到二极管的正极（阳极），将黑色测量探针连接到二极管的负极（阴极）。
3.读取显示：如果二极管连接正确，万用表应该显示一个正常的二极管电压降（通常在0.6V到0.7V之间，具体取决于二极管的类型）。
4.反转连接：如果显示为"OL"（开路）或者无反应，可能是因为极性连接反了。
尝试反转测量探针，重新连接到二极管的两个端口，应该能够正确读取电压降。
检测二极管是否损坏：1.选择二极管测试模式：与上述相同，将万用表调整到二极管测试模式。
2.连接万用表：用相同的方式连接红色和黑色的测量探针。
3.读取显示：如果二极管正常，显示应该是电压降（通常在0.6V到0.7V之间）。
如果显示为"OL" 或"0"，可能表示二极管已经损坏。
4.反转连接：与上述相同，如果检测无结果，尝试反转测量探针，重新连接到二极管的两个端口。
请注意，测试二极管时需要小心，确保使用正确的测试模式和正确的连接方式。
此外，如果使用数字型万用表，一些型号可能具有自动识别二极管的功能，这样在连接时不必担心极性。
在任何情况下，都应仔细阅读万用表的使用说明书。
二极管万用表测量方法
二极管万用表测量方法
二极管是一种电子器件，具有导通和截止两个不同的行为，因此测量二极管的方法也有所不同。
以下是使用万用表测量二极管的方法：
1. 导通测试：将万用表的测试笔尖分别接触二极管的两个引脚，注意红色测试笔连接P区（阳极），黑色测试笔连接N区
（阴极）。
如果二极管导通，万用表会显示一个较小的电阻值或一个较大的电压值（例如0.6V），表示二极管正常。
2. 截止测试：将万用表的测试笔尖重新接触二极管的两个引脚，注意红色测试笔连接N区（阴极），黑色测试笔连接P区
（阳极）。
如果二极管截止，万用表会显示一个较大的电阻值或一个较小的电压值（例如0V），表示二极管正常。
需要注意以下几点：
- 测试笔的颜色很重要，红色一般代表阳极，黑色一般代表阴极。
不同品牌的仪器可能有不同标记，建议查看仪器的说明书确认正确的连接方式。
- 在测试二极管时，应确保仪器处于正确的测量范围，以避免
过大的电流或电压对二极管造成损坏。
- 如果二极管的型号或参数已知，可以先参考其规格书上的测
试方法，以确保正确的测量。
- 对于一些特殊类型的二极管（例如肖特基二极管、Zener二极管等），其测试方法可能有所不同，建议查阅其规格书上的测试方法或参考专业的电子测试仪器使用手册。
二极管的识别与测量方法
⼆极管的识别与测量⽅法(1)⼆极管的识别⼆极管的主要特性是单向导电性，也就是在正向电压的作⽤下，导通电阻很⼩；⽽在反向电压作⽤下导通电阻极⼤或⽆穷⼤。
晶体⼆极管按作⽤可分为：整流⼆极管（如1N4004）、隔离⼆极管（如1N4148）、肖特基⼆极管（如BAT85）、发光⼆极管、稳压⼆极管等。
⼆极管的识别很简单，⼩功率⼆极管的N极（负极），在⼆极管外表⼤多采⽤⼀种⾊圈标出来，有些⼆极管也⽤⼆极管专⽤符号来表⽰P极（正极）或N极（负极），也有采⽤符号标志为“P”、“N”来确定⼆极管极性的。
发光⼆极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
(2)⼆极管的测量利⽤指针型万⽤表测⼆级管时，应置于电阻档，其等效电路如图中虚线框内所⽰，其中为其等效内阻，为表内电压源。
当万⽤表置于R×1、R×100、R×1K档时，。
万⽤表置R×1K档，两表笔分别接⼆极管的两极，若测得的电阻较⼩（硅管数千欧、锗管数百欧），说明⼆极管的PN结处正向偏置，则红表笔接的是正极，⿊表笔接的是负极。
反之⼆极管处于反向偏置时，呈现的电阻较⼤（硅管约数百千欧以上，锗管约数百千欧），则⿊表笔接的是正极，红表笔接的是负极。
若正反向电阻均为⽆穷⼤或均为零或⽐较接近，说明⼆极管内部开路或短路或性能变差。
图测⼆极管由于发光⼆极管不发光时，其正反向电阻均较⼤且⽆明显差异，故⼀般不⽤万⽤表判断发光⼆极管的极性。
常⽤的办法是将发光⼆极管与⼀数百欧（如330Ω）电阻串联。
然后加3V～5V的直流电压，若发光⼆极管亮，说明⼆极管正向导通，则与电源正端相接的为正极，与负端相接的为负极。
如果⼆极管反接则不亮。
稳压⼆极管与变容⼆极管的PN结都具有正向电阻⼩反向电阻⼤的特点，其测量⽅法与普通⼆极管相同。
（3）⽤数字万⽤表测量⼆极管①将⿊表笔插⼊COM插孔,红表笔插⼊V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将红表笔连接到待测⼆极管正极，将⿊表笔连接到待测⼆极管负极，读数为⼆极管正向压降的近似值。
二极管的测试方法
二极管的测试方法二极管是一种常用的电子器件，用于控制电流的方向。
测试二极管的方法主要包括静态测试和动态测试。
静态测试主要是通过测量二极管的两个端子之间的电阻来判断二极管的性能。
正向电阻和反向电阻的测量可以初步判断二极管是否正常。
正向电阻应该很小，而反向电阻应该很大。
具体方法是用万用表的电阻档位，将测试笔分别连接到二极管的两个端子上，然后观察万用表的读数。
如果是正常的二极管，正向电阻通常在几百欧姆到几千欧姆之间，而反向电阻应该在几百千欧姆以上。
动态测试主要是通过测量二极管的导通电压和反向击穿电压来判断二极管的性能。
具体方法是使用数字万用表的二极管测试功能或者示波器进行测量。
在测试时，需要注意控制测试电流和测试电压，以免损坏二极管。
动态测试可以更准确地评估二极管的性能，包括正向导通特性、反向击穿特性和开启时间等参数。
另外，还可以通过二极管的应用环境和工作条件来对二极管进行测试。
比如，在实际电路中，可以利用二极管的导通特性和反向截止特性来验证电路的设计是否符合要求。
通过观察二极管在电路中的工作状态和对电路的影响来判断二极管是否正常。
在测试二极管时，需要注意以下几点：1. 选择合适的测试仪器和测试条件。
根据二极管的类型和参数，选择合适的测试仪器和测试条件，保证测试的准确性和安全性。
2. 注意保护二极管。
在测试时，避免过大的电流和电压对二极管造成损坏。
可以采用限流电阻和保护二极管的措施来确保测试的安全性。
3. 观察测试结果。
通过观察测试仪器的读数和对电路的影响，可以初步判断二极管的性能是否符合要求。
4. 反复测试。
在测试时，可以多次反复测试，确保测试结果的准确性和可靠性。
总的来说，测试二极管的方法包括静态测试和动态测试两种。
通过测量二极管的电阻、导通电压和反向击穿电压，以及观察二极管在电路中的工作状态，可以初步判断二极管的性能是否正常。
在测试二极管时，需要注意选择合适的测试仪器和测试条件，保护二极管，观察测试结果，反复测试，以确保测试的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二极管的检测方法与经验
四、二极管的检测方法与经验
检测小功率晶体二极管
判别正、负电极
观察外壳上的的符号标记。
通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。
观察外壳上的色点。
在点接触二极管的外壳上，通常标有极性色点(白色或红色)。
一般标有色点的一端即为正极。
还有的二极管上标有色环，带色环的一端则为负极。
(c)以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。
检测最高工作频率fM。
晶体二极管工作频率，除了可从有关特性表中查阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极管属于高频管，面接触型二极管多为低频管。
另外，也可以用万用表R×1k 挡进行测试，一般正向电阻小于的多为高频管。
检测最高反向击穿电压VRM。
对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。
需要指出的是，最高反向工作电压并不是二极管的击穿电压。
一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。
检测玻封硅高速开关二极管
检测硅高速开关二极管的方法与检测普通二极管的方法相同。
不同的是，这种管子的正向电阻较大。
用R×1k电阻挡测量，一般正向电阻值为～，反向电阻值为无穷大。
检测快恢复、超快恢复二极管
用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。
即先用R×1k挡检测一下其单向导电性，一般正向电阻为左右，反向电阻为无穷大；再用R×1挡复测一次，一般正向电阻为几，反向电阻仍为无穷大。
检测双向触发二极管
将万用表置于R×1k挡，测双向触发二极管的正、反向电阻值都应为无穷大。
若交换表笔进行测量，万用表指针向右摆动，说明被测管有漏电性故障。
将万用表置于相应的直流电压挡。
测试电压由兆欧表提供。
测试时，摇动兆欧表，万用表所指示的电压值即为被测管子的VBO值。
然后调换被测管子的两个引脚，用同样的方法测出VBR值。
最后将VBO与VBR进行比较，两者的绝对值之差越小，说明被测双向触发二极管的对称性越好。
瞬态电压抑制二极管(TVS)的检测
用万用表R×1k挡测量管子的好坏
对于单极型的TVS，按照测量普通二极管的方法，可测出其正、反向电阻，一般正向电阻为4kΩ左右，反向电阻为无穷大。
对于双向极型的TVS，任意调换红、黑表笔测量其两引脚间的电阻值均应为无穷大，否则，说明管子性能不良或已经损坏。
高频变阻二极管的检测
识别正、负极
高频变阻二极管与普通二极管在外观上的区别是其色标颜色不同，普通二极管的色标颜色一般为黑色，而高频变阻二极管的色标颜色则为浅色。
其极性规律与普通二极管相似，即带绿色环的一端为负极，不带绿色环的一端为正极。
测量正、反向电阻来判断其好坏
具体方法与测量普通二极管正、反向电阻的方法相同，当使用500型万用表R×1k挡测量时，正常的高频变阻二极管的正向电阻为～，反向电阻为无穷大。
变容二极管的检测
将万用表置于R×10k挡，无论红、黑表笔怎样对调测量，变容二极管的两引脚间的电阻值均应为无穷大。
如果在测量中，发现万用表指针向右有轻微摆动或阻值为零，说明被测变容二极管有漏电故障或已经击穿损坏。
对于变容二极管容量消失或内部的开路性故障，用万用表是无法检测判别的。
必要时，可用替换法进行检查判断。
单色发光二极管的检测
在万用表外部附接一节干电池，将万用表置R×10或R×100挡。
这种接法就相当于给万用表串接上了
电压，使检测电压增加至3V(发光二极管的开启电压为2V)。
检测时，用万用表两表笔轮换接触发光二极管的两管脚。
若管子性能良好，必定有一次能正常发光，此时，黑表笔所接的为正极，红表笔所接的为负极。
红外发光二极管的检测
判别红外发光二极管的正、负电极。
红外发光二极管有两个引脚，通常长引脚为正极，短引脚为负极。
因红外发光二极管呈透明状，所以管壳内的电极清晰可见，内部电极较宽较大的一个为负极，而较窄且小的一个为正极。
将万用表置于R×1k挡，测量红外发光二极管的正、反向电阻，通常，正向电阻应在左右，反向电阻要在以上，这样的管子才可正常使用。
要求反向电阻越大越好。
红外接收二极管的检测
识别管脚极性
从外观上识别。
常见的红外接收二极管外观颜色呈黑色。
识别引脚时，面对受光窗口，从左至右，分别为正极和负极。
另外，在红外接收二极管的管体顶端有一个小斜切平面，通常带有此斜切平面一端的引脚为负极，另一端为正极。
将万用表置于R×1k挡，用来判别普通二极管正、负电极的方法进行检查，即交换红、黑表笔两次测量管子两引脚间的电阻值，正常时，所得阻值应为一大一小。
以阻值较小的一次为准，红表笔所接的管脚为负极，黑表笔所接的管脚为正极。
检测性能好坏。
用万用表电阻挡测量红外接收二极管正、反向电阻，根据正、反向电阻值的大小，即可初步判定红外接收二极管的好坏。
激光二极管的检测
将万用表置于R×1k挡，按照检测普通二极管正、反向电阻的方法，即可将激光二极管的管脚排列顺序确定。
但检测时要注意，由于激光二极管的正向压降比普通二极管要大，所以检测正向电阻时，万用表指针仅略微向右偏转而已，而反向电阻则为无穷大。
