板式换热器垫片材料
板式换热器板片的损坏原因和对策
170研究与探索Research and Exploration ·智能检测与诊断中国设备工程 2023.12 （上）换热设备是使热量从热流体传递到冷流体的设备，化工厂中换热设备投资约占总投资的10%～20%，换热设备主要作用是使热量由高温流体传递给低温流体满足工业流程需要。
国内使用换热器多为列管与螺旋板换热器，交换系数相差较大的介质在管内外进行热量交换效率较低，虽然出现大量结构紧凑高效的换热器设备，但管壳式换热器仍占据主导地位。
新型焊接板式换热器具有顶部温差小费用低等优点，适合在化工领域广泛使用。
板式换热器板片薄传热效果好，传热系数k 值比管壳式换热器提高3～5倍，增减板片数量可满足板式换热器生产改变工艺条件的要求。
板式换热器使用中由于各种原因导致板片失效损坏，需要分析板式换热器板片损坏的原因研究有效处理对策。
1 板式换热器研究1.1 板式换热器类型特点换热器是用于工业生产中热量传递的重要设备，工作中可以充当生产工艺设备的组成部分，换热器可用作加热预热器及转发器等，近年来，对换热器需求不断加大促进产业市场的发展，目前节能高效成为工业生产中的重要方面，因此板式换热器近年来得到了迅速发展，由于其紧凑性好等优点在各领域得到广泛应用。
板式换热器具有传热系数高，占地面积小与价格低等优点，但目前我国板式换热器研究设计水平相比国外存在很大差距，提高板式换热器综合性能是设计研究工作中需要解决的重要问题。
板式换热器是由多个具有波纹形状的金属薄板相互平行方式堆叠组装，冷热流体在板片两侧交互流动，板式换热器应用广泛种类众多，根据外形包括焊接板式、板卷式与可拆卸板式换热器等。
焊接板式换热器具有使用温度范围大等优点因此在国内外得到了开发应用，主要形式有全焊接与板焊接式换热器。
全焊接板式换热器组成部分包括换热板片、折流板及副流体侧嘴等部分，板片间通过纵向焊接焊缝相对固定，板束侧面装配四块面板，板束上下压板维持压力使板束处于密封状态，折流板安装在板束上使流体改变流动方向。
板式换热器拆检后夹紧板片及压紧尺寸
常规的大型工业的冷却介质为软水，密封垫，该水质采用了集中过滤并配比了一定的化学添加剂，介质在循环过程中具有一定的除垢功能，采用集中循环板式换热器的大量泄漏会引起较多的系统连锁问题，特别是泄漏的油品介质会附着在系统管线和相关设备的内壁，腐败变质后形成胶状物质堵塞阀体、泵体等，补救措施繁琐，修复成本较高。
对于这类事故的控制和预防具有较好的实际意义。
传热板片是换热器的核心部件，板片的成型工艺及材质特性对密封和换热效率会产生直接影响。
换热器通常以水作为冷却介质，板片多数采用不锈钢薄板制造，在板片上压制有波纹流梢，相邻两板片之间的空间即为介质流道，冷、热流体在板片两侧流动时，通过板片进行热量交换。
艾瑞德每种规格的板片，均具有至少两个板型，采用热混合技术，可以综合换热器的传热和压降，使其运行在最佳工作点。
内旁通，双流道技术和不等流通截面积装配为两侧介质流量相差较大的工况提供了完美的解决方案。
ARD艾瑞德板式换热器（江阴）有限公司板式换热器有AB系列、AM系列、AL系列、AP系列、AS系列等几大系列百余种板型。
各种型号都有深波纹、浅波纹、大角度、小角度等，完全确保满足不同用户的需要，特殊工况可按用户需要专门设计制造。
波纹所形成的特殊流道，使流体在极低流速的条件下发生湍流(雷诺系数R。
约200)，低雷诺系数下的湍流其有自身除垢效应，有力地破坏隔热边界层，减少界面上液膜热阻。
一般情况下板式换热器的传热系数K值在3000-6000W/m''℃范围内，同时，两种介质几乎是全逆流流动，热传导效率较高。
在同等换热效率下，板式换热器只需要管壳式换热器面积的1/2-1/4即可达到同样的换热效果.板式换热器使用1--2年的周期(根据实际使用工况而定)后需要进行必要的拆检、清洗、打压测试等。
对于变形或穿孔等存在问题的板片需要及时更换，在这过程中散热板片的装配必须严格按流程图排列。
流程图是按冷却工艺设计的，采用并联或串联的方式将各板片连接起来，常见的有单流程和双流程(或多流程组合)换热器，单流程换热器的介质接人和流出管口通常都固定压板一侧，热介质和冷介质又分别在固定压板垂直轴线的单侧布置，同一种介质同时在左侧或同时在右侧。
板式换热器知识大全
板式换热器知识大全板式换热器原理板式换热器是由许多波纹形的传热板片，按一定的间隔，通过橡胶垫片压紧组成的可拆卸的换热设备。
板片组装时，两组交替排列，板与板之间用粘结剂把橡胶密封板条固定好，其作用是防止流体泄漏并使两板之间形成狭窄的网形流道，换热板片压成各种波纹形，以增加换热板片面积和刚性，并能使流体在低流速成下形成湍流，以达到强化传热的效果。
板上的四个角孔，形成了流体的分配管和泄集管，两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量的交换。
其特点：（1）体积小，占地面积少；（2）传热效率高；（3）组装灵活；（4）金属消耗量低；（5）热损失小；（6）拆卸、清洗、检修方便；（7）板式换热器缺点是密封周边较长，容易泄漏，不能承受咼压。
板式换热器有哪几部分组成？有什么作用？板式换热器主要由传热板片、密封垫片、两端压板、夹紧螺栓、支架等组成。
各部件作用如下：一、传热板片传热板片是换热器主要起换热作用的元件，一般波纹做成人字形，按照流体介质的不同，传热板片的材质也不一样，大多采用不锈钢和钛材制作而成。
二、密封垫片板式换热器的密封垫片主要是在换热板片之间起密封作用。
材质有：丁腈橡胶，三元乙丙橡胶，氟橡胶等，根据不同介质采用不同橡胶。
三、两端压板两端压板主要是夹紧压住所有的传热板片，保证流体介质不泄漏。
四、夹紧螺栓夹紧螺栓主要是起紧固两端压板的作用。
夹紧螺栓一般是双头螺纹，预紧螺栓时，使固定板片的力矩均匀。
五、挂架主要是支承换热板片，使其拆卸、清洗、组装等方便。
换热器的安装和使用方法板式换热器按照有无鞍式支架分为两种安装方式。
第一种，对于没有鞍式支架的板式换热器，应把换热器安装在砖砌的鞍形基础上，安装后的板式换热器此刻不用与基础固定，整个板换可随着膨胀的改变自由移动。
第二种，对于有鞍式支座的板换，应首先在基础上平铺混凝土，待完全干透后用地脚螺栓将鞍式支座与地面混凝土完全固定起来。
在安装板式换热器的过程中，应在换热器前后两端留出足够的空间以便维护和清洗。
板式换热器技术规范书
板式换热器技术规范书1、概述 (2)2、通用技术要求 (2)3、换热设备的技术参数及要求 (3)4、技术服务 (6)5、质量保证和试验 (7)6、其它 (8)1、概述1.1需方在本规范书中提出了最低限度的技术要求，并未对全部技术细节做出详细规定，也未充分引用有关标准和规范的条文，供方应提供符合本规范书和相应工业规范标准的优质产品，对国家有关安全、环保等强制性标准，必须满足其要求。
1.2如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
1.3供方在执行本规范书所列规范标准与其它标准或规范有矛盾时，按较高标准执行。
1.4工程简介华电邹城发电厂市区供热工程位于山东省邹城市，供热规模为1000万平方米采暖，设有二条高温热水管道。
主要为邹城市区民用及公建采暖供热。
工程分期建设，本规范书为一期工程二级换热站。
1.5运行环境1.5.1区内自然地坪标高：46.00~77.00m1.5.2区内地震基本烈度为：7度。
1.5.3年平均气温14.5℃，冬季采暖室外计算温度-7℃，冬季室外平均温度-1.5℃，极端最高气温39.8℃，极端最低气温-16.1℃。
1.5.4累年平均相对湿度：63%1.5.5累年平均风速：2.8m/s1.5.6最大冻土深度：32cm1.5.7地下水位变幅：0.56~3m1.5.8安装条件：室内安装1.5.9电源条件：380V，50HZ。
2、通用技术要求2.1设计、制造、试验及验收标准2.1.1设备的设计、制造、试验及验收和材料应符合各设备相应的标准、规范、规程的最新版本要求，但不仅限于此。
2.1.2当各标准、规范和规程不适用某些设备和材料时，或供方欲采用其它标准规范取代时，需呈交需方确认后方可采用。
2.2各设备的性能参数应符合有关标准和本规范书的要求，性能偏差须在规定的范围内。
2.3供方应确定设备的允许工作范围及条件。
2.4设备在允许工作范围内运行时，其振动、噪音应符合有关标准。
板式换热器垫片的选择要点
板式换热器垫片的选择要点
板式换热器垫片是板式换热器中一个非常重要的组成部分，用于防止换热器板片间的泄漏和保证热交换的效率。
一、板式换热器垫片的种类
板式换热器垫片主要有以下几种类型：橡胶垫片：橡胶垫片具有良好的弹性和密封性能，适用于低压和低温的场合。
石棉橡胶垫片：石棉橡胶垫片由石棉和橡胶制成，适用于中压和低温的场合。
聚乙烯垫片：聚乙烯垫片具有良好的耐腐蚀性和密封性能，适用于中压和高温的场合。
金属包覆垫片：金属包覆垫片由金属薄片和石棉橡胶等材料制成，适用于高压和高温的场合。
二、板式换热器垫片的选择
在选择板式换热器垫片时，需要考虑以下几个因素：
工作温度：垫片能承受的温度应与换热器的工作温度相匹配。
工作压力：垫片应具有足够的强度和密封性能，以承受换热器
的工作压力。
材料：垫片的材料应与换热器内部的流体相容，以避免发生腐
蚀和泄漏。
成本：在满足性能要求的前提下，应选择成本较低的垫片。
三、板式换热器垫片的使用
在使用板式换热器垫片时，需要注意以下几点：安装垫片时，应确保其与换热器板片的接触平整，避免产生间隙和泄漏。
定期检
查垫片的使用情况，发现损坏和老化现象应及时更换。
在拆卸换热器时，应避免损坏垫片，以免影响再次使用。

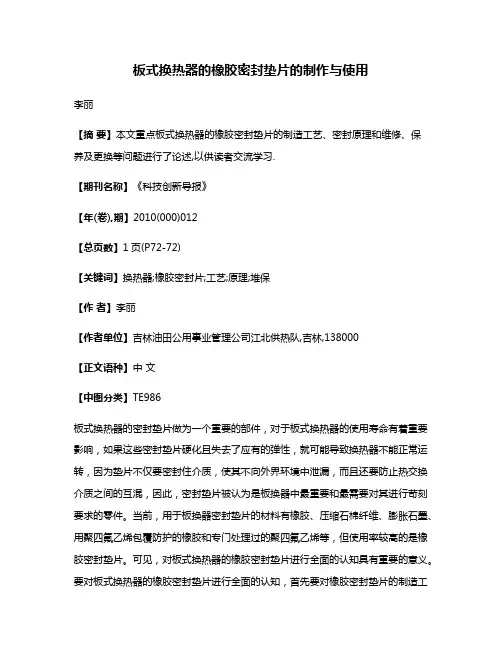

板式换热器的橡胶密封垫片的制作与使用
板式换热器的橡胶密封垫片的制作与使用李丽【摘要】本文重点板式换热器的橡胶密封垫片的制造工艺、密封原理和维修、保养及更换等问题进行了论述,以供读者交流学习.【期刊名称】《科技创新导报》【年(卷),期】2010(000)012【总页数】1页(P72-72)【关键词】换热器;橡胶密封片;工艺;原理;堆保【作者】李丽【作者单位】吉林油田公用事业管理公司江北供热队,吉林,138000【正文语种】中文【中图分类】TE986板式换热器的密封垫片做为一个重要的部件，对于板式换热器的使用寿命有着重要影响，如果这些密封垫片硬化且失去了应有的弹性，就可能导致换热器不能正常运转，因为垫片不仅要密封住介质，使其不向外界环境中泄漏，而且还要防止热交换介质之间的互混，因此，密封垫片被认为是板换器中最重要和最需要对其进行苛刻要求的零件。
当前，用于板换器密封垫片的材料有橡胶、压缩石棉纤维、膨胀石墨、用聚四氟乙烯包覆防护的橡胶和专门处理过的聚四氟乙烯等，但使用率较高的是橡胶密封垫片。
可见，对板式换热器的橡胶密封垫片进行全面的认知具有重要的意义。
要对板式换热器的橡胶密封垫片进行全面的认知，首先要对橡胶密封垫片的制造工艺有所了解。
其次，要对橡胶密封垫片的密封原理有所认识。
三是要对橡胶密封垫片的维护和保养的基本知识进行掌握。
橡胶是比较复杂的高分子体系，一般是由橡胶聚合物、硫化剂、填充剂、防老剂、加工助剂和稀释剂等不同的成分组成，其中加工助剂虽不能延长橡胶垫片的寿命，但对改善垫片制造过程中的混炼、挤出和模压性能很有作用，对原材料及其配比的选择将决定橡胶垫片材料的最终性能。
而这其中天然橡胶是从三叶橡胶树的乳胶制得，基本化学成分为顺聚异戊二烯;异戊橡胶是由异戊二烯制得的高顺式合成橡胶，因其结构和性能与天然橡胶近似，故又称合成天然橡胶;丁苯橡胶是由由丁二烯和苯乙烯共聚制得，按生产方法分为乳液聚合丁苯橡胶和溶液聚合丁苯橡胶;顺丁橡胶是由丁二烯聚合制得，较其他通用型橡胶比，硫化后的顺丁橡胶的耐寒性、耐磨性和弹性特别优异，动负荷下发热少，耐老化性能好，易与天然橡胶、氯丁橡胶、丁腈橡胶等并用。
板式换热器板片及密封垫的选用
板式换热器是一种高效、节能的换热设备,具有传热系数高、结构紧凑、耗材少、形式多样、便于维修等诸多优点,应用领域逐渐扩大,已广泛应用于机械、电力、冶金、化工、轻纺、饮料、城镇供热等行业和领域,表现出很强的竞争力。
板式换热器以金属板片(一般厚度为05～10mm)为换热元件,由不锈钢、工业纯钛或其他材料的薄板压制而成。
通常用模具将板片压制成各种槽型或波纹形,既可以增大板片的刚度,以防止板片受压时变形,也增强了流体的湍流程度,增加了换热面积。
每个板片的四角各开有一孔,板片四周以及孔的周围压有密封垫片槽,并根据需要在孔的周槽中放置有垫片,起到允许流体或阻止流体进入板面之间通道的作用。
若将数个板片按照换热要求依次排列在支架上,并用固定压紧板和活动压紧板由压紧螺杆压紧,在相邻的板片间就形成了流体通道,借助板片四角的孔口与垫片．1、板片的组合形式根据对板式换热器的市场调研,我国板式换热器生产厂家设计的板型主要以纵向人字形波纹为主。
人字形波纹分为横向人字形波纹和纵向人字形波纹。
流体在以上两种形式的板片构成的通道内流动时都能形成网状流动,但其流动阻力和传热系数各不相同。
当采用横向人字形波纹板片时,流体在经过板片间形成的通道时比较顺畅,流动阻力很小,压力降非常低,但其换热系数也要比纵向人字形波纹的板片稍低一些,因此比较适用于低流速、高粘度、流量比较大的场合。
当采用纵向人字形波纹的板片(其波纹夹角为120°)时,流体在板片间形成的通道流过时极易产生湍流,换热系数高,因而可以产生比较理想的换热效果,其主要缺点是压力降比较大,因而只适用于压力不太大的情况,不适用粘度高、流动阻力要求低的场合。
2、板片的结构形式板片作为板式换热器的关键元件,其结构设计合理与否将直接影响到板片的传热性能、阻力降以及整机的承压能力。
目前已存在百余种核心结构,其主要波纹形式有:人字形波纹(包括横向人字形波纹和纵向人字形波纹)、水平波纹、竖直波纹、斜波纹等。
板式换热器密封垫常用材质
板式换热器密封件是机械产品的重要基础元件，其制造精度要求较高，主要材质有NBR/EPDM/FKM/VITON/HNBR/CR等。
随着我国板式换热器设备制造等工业产品的快速增长，密封件产品无论在结构上还是材料上都需要高精的技术和装备支撑。
国内外企业推出的新材料：1、氟塑料包覆橡胶产品FEP(氟化丙烯)和PFA(全氟化合物)等氟塑料品种，包覆橡胶O型圈和橡胶垫片(如板式换热器密封)，提高橡胶产品耐介质性能(溶剂、强酸、强碱)，ARD艾瑞德板式换热器（江阴）有限公司等公司推出。
2、全氟橡胶FFKM耐高温(250℃～320℃)，耐燃气和强烈的化学腐蚀，弹性好，压缩永久变形低，弹性好等优点，适应一些十分苛刻的工况条件。
在化工、食品、印刷、半导体等行业应用。
Parker、Evco等公司推出。
3、独特的聚氨酯材料良好的润滑性，耐超低温性能达到20K(-253℃)应用耐超低温工况。
Simrit独家推出。
4、聚四氟乙烯(PTFE)复合与改性为了克服PTFE的冷流性、导热性差等缺点，减少产品磨损，采用PTFE材料为基体与碳纤维、聚酰亚胺(PI)、聚醚醚酮(PEEK)，聚苯硫醚(PPS)等材料复合，开发无油润滑密封件(活塞环、导向环、填料环)，在中高压无油润滑压缩机广泛应用。
广研密封开发的该类密封件，用在国内多家知名压缩机。
膨体聚四氟乙烯的应用，膨体聚四氟乙烯经拉伸、膨化后形成的具有强韧而多孔型、高度纤维化的新材料，不但保持了聚四氟乙烯本身独特的化学稳定性、极低的摩擦系数、广阔的操作温度，而且它的微纤维化内部结构更使其制品具有超乎想象的坚韧性。
在新的国际环境下，全球橡塑密封件制品制造基地将不断向我国转移。
我国橡塑密封件产业也将迎来一个跨越式的发展时期，也必将为我国新型工业化发展做出更大的贡献。
板式换热器的质量及使用寿命很大程度取决于密封垫的质量和使用寿命。
对于大对数的换热器而言，板片一般不会损坏，而密封垫则容易老化而引起泄漏，所以密封垫的好坏决定了换热器的好坏和使用寿命。
水水板式换热器构造
水水板式换热器构造
水水板式换热器是一种常见的换热设备，广泛应用于工业生产和生活
中的热交换过程中。
它的构造主要由板片、板片夹紧装置、进出口法兰、密封垫片和支撑架等组成。
首先，板片是水水板式换热器的核心部件，它是由两个金属板之间夹
着一层密封垫片组成的。
板片的材质通常为不锈钢、钛合金、镍合金等，具有良好的耐腐蚀性和导热性能。
板片的数量和厚度根据换热器
的使用要求而定，一般情况下，板片的数量越多，换热效果越好。
其次，板片夹紧装置是用来夹紧板片的，它通常由四个螺栓和四个压
板组成。
在安装板片时，将板片和密封垫片放置在压板上，然后用螺
栓将板片夹紧，以确保板片之间的间隙均匀，不会发生泄漏。
进出口法兰是水水板式换热器的进出口口，它通常由法兰、密封垫片
和螺栓组成。
在安装时，将法兰与管道连接，然后用螺栓将法兰夹紧，以确保不会发生泄漏。
密封垫片是用来密封板片之间的间隙和进出口法兰之间的间隙的。
密
封垫片通常由橡胶、聚四氟乙烯等材料制成，具有良好的耐腐蚀性和
密封性能。
最后，支撑架是用来支撑水水板式换热器的，它通常由钢材制成，具有良好的承重能力和稳定性。
支撑架的设计和制造需要考虑到换热器的重量和使用环境等因素，以确保换热器的安全运行。
总之，水水板式换热器的构造简单、易于维护，具有换热效率高、占用空间小、重量轻等优点，广泛应用于化工、电力、制药、食品等领域。
板式换热器的主要技术参数
板式换热器的主要技术参数
板片材质:不锈钢（SUS304、316L、321）RS-2 工业纯钛Ti 哈氏合金等
垫片材质：EPDM，NBR，食品专用垫，Viton, 氟橡胶, 石棉
框架夹紧板材质:碳钢喷漆,碳钢包覆不锈钢，不锈钢。
框架拉杆及上下梁材质：碳钢镀铬、镀锌、发黑，不锈钢。
板片形状:人字波纹形、水平平直波纹形、斜波纹形、竖波纹形、球形等。
板片厚度:0.4～0.8mm（根据工作条件而定）
设计温度: －20℃～300℃
设计压力: 2.5Mpa（最大）
注:设计温度可根据换热介质情况选用密封材料而定,最高可达360℃.但设计温度和设计压力有一定的关系,一般情况下,温度越高,承压越低. .
流程组合
根据工艺需要，可将板式换热器若干流道并联成一组，又将并联的组串联在一起，形成冷热介质的通道，这叫做板式换热器的"流程组合"。
选择板式换热器流程组合，是要依据工艺条件和生产能力的大小来选用单流程或多流程。
流程数为1的流程组合称之为单流程；程数为2以上的流程组合，称之为多流程。
流程组合标记：程数×程内并联流道数
示例：2×3＋1×5／1×11 即是一个多流程组合
表示：甲：三个流道有二程，五个流道有一程／乙：十一个流道有一程。
板式换热器工作原理
板式换热器工作原理一、引言板式换热器是一种常见的热交换设备，广泛应用于化工、电力、石油、冶金等工业领域。
本文将详细介绍板式换热器的工作原理，包括结构、工作原理和应用。
二、结构1. 板式换热器由一系列平行的金属板组成，板之间通过密封垫片和压紧螺栓固定在一起。
板的材料通常为不锈钢，具有良好的耐腐蚀性能。
2. 换热器的进出口为两个管道，分别为热介质流体和冷介质流体的进出口。
流体通过进口管道进入换热器，经过板与板之间的通道进行换热，然后从出口管道流出。
三、工作原理1. 热介质流体进入换热器的一侧，冷介质流体进入换热器的另一侧。
两种介质在板与板之间的通道中进行换热。
2. 热介质和冷介质之间通过板的热传导进行换热。
热介质在板的一侧释放热量，冷介质在板的另一侧吸收热量，从而实现热量的传递。
3. 板之间的通道通常为波纹形状，可以增加换热面积，提高换热效率。
波纹形状还可以增加流体的湍流程度，促进换热过程。
4. 板与板之间的密封垫片可以防止流体泄漏，确保换热器的正常运行。
密封垫片通常采用橡胶材料，具有良好的密封性能和耐高温性能。
5. 换热器的板数可以根据实际需求进行调整，以满足不同的换热量要求。
板数越多，换热面积越大，换热效率越高。
四、应用板式换热器广泛应用于各个工业领域，包括化工、电力、石油、冶金等。
具体应用包括以下几个方面：1. 化工行业：用于化工生产过程中的热交换，如冷却、加热、蒸发等。
2. 电力行业：用于电力发电过程中的热回收，提高能源利用效率。
3. 石油行业：用于石油加工过程中的热交换，如原油加热、油品冷却等。
4. 冶金行业：用于冶金生产过程中的热交换，如炼钢、炼铝等。
五、总结板式换热器是一种高效、节能的热交换设备，通过板与板之间的热传导实现热量的传递。
它具有结构简单、换热效率高、维护方便等优点，被广泛应用于各个工业领域。
在未来的发展中，板式换热器将继续发挥重要作用，为工业生产提供可靠的热交换解决方案。
什么是板式换热器
什么是板式换热器?
板式换热器由传热板片(见图5-1-22)、密封垫片和压紧装置3部分组成，其流向示意见图5-1-21。
与各种管式换热器不同，板式换热器是通过传热板片换热的。
冷热流体分别在板片的两侧流过进行传热。
传热板片由0.5～3mm的金属薄板压制成型，材质有不锈钢、黄铜或铝合金等。
为增强刚度、避免变形，一般将板片压成波纹形，如图5-1-22为人字形波纹。
波纹既增大了传热面积，又增强了流体的湍流程度。
板片的四个角上各开一孔，作为冷热流体的进出口。
板片四周及孔周围压有密封垫片槽，可贴人密封垫片。
垫片可根据流体流动的需要来放置，从而起到允许或阻止流体进入板面之间通道的作用。
按传热需要将若干块传热板片排列在支架上，由压板借压紧螺杆压紧后，相邻板间就形成了流体通道。
藉助垫片的恰当布置，使冷、热流体在传热板片的两侧流过进行传热。
不同厚度的垫片可以调节板间距(一般4～6mm),即调节流量。
板式换热器的主要优点是在低流速下即能达到湍流，传热效率比列管式换热器高，设备紧凑，操作灵活性大，板片制造、检修及清洗都比较方便。
其缺点主要是处理量不大，同时受板片刚度及垫片性能的限制，允许的操作压力和温度都不能太高。
操作表压一般低于
1.5MPa,最高不超过2MPa。
用合成橡胶垫片时，操作温度应低于130℃,用压缩石棉垫片应低于250℃。
板式换热器垫子知识
板式换热器垫片板式换热器垫片是板式换热器重要组成部分之一，一种能产生塑性变形、并具有一定强度的材料制成的圆环。
大多数垫片是从非金属板裁下来的，或由专业工厂按规定尺寸制作，其材料为石棉橡胶板、石棉板、聚乙烯板等；也有用薄金属板(白铁皮、不锈钢)将石棉等非金属材料包裹起来制成的金属包垫片；还有一种用薄钢带与石棉带一起绕制而成的缠绕式垫片。
普通橡胶垫片适用于温度低于120℃的场合；石棉橡胶垫片适用于对水蒸气温度低于450℃，对油类温度低于350℃，压力低于5MPa的场合，对于一般的腐蚀性介质，最常用的是耐酸石棉板。
在高压设备及管道中，采用铜、铝、10号钢、不锈钢制成的透镜型或其他形状的金属垫片。
高压垫片与密封面的接触宽度非常窄(线接触)，密封面与垫片的加工光洁度较高。
垫片结构特点：板式换热器板片按其换热介质流动形式分为单边流和对角流2种，相对应地，板式换热器密封垫片按换热介质流动形式分为单边流和对角流2种。
单边流对角流单边流是指从换热板右边角孔流进的换热介质最后从右边的角孔流出，同样地，从左边角孔流进的换热介质最后从左边的角孔流出。
对角流就是指换热流体从右边角孔流进而从左边角孔流出，或者从左边角孔流进的流体则从右边角孔流出，呈现对角线的流动方式。
从换热效率来说，对角流方式优于单边流，但是采用单边流方式成本相对较低，所以在能满足换热效率的情形下，一般采用单边流形式。
板式换热器密封垫片根据在换热板片上的安装方式，可以分为3种形式(1)直接粘贴式，就是在密封垫片上涂抹密封胶后，将其直接粘在换热板片的安装槽中。
(2)胶钉镶嵌式，就是换热板片上设计了装配孔，在密封垫片的边上设计有胶钉，将密封垫片放入安装槽后，将胶钉镶嵌在装配孔中。
(3)扣装式，就是在密封垫片的边上设计有扣钉，用扣钉将密封垫片扣装在换热板片上。
对于以上3种方式，粘贴式密封垫片结构简单，加工最为容易，但安装和拆卸相对麻烦。
镶嵌式和扣装式密封垫片结构复杂，加工较为麻烦，但安装和拆卸相对容易。
板式换热器技术协议
板式换热器技术协议书买方：卖方：二O—0年八月二十日板式换热器技术协议厂与就购买板式换热器三台达成如下协议：一、设备参数：型号：BR0.23M换热面积25m l，落地式，油水换热，单片换热面积0.23 m2, 水压力0.4Mpa，油压力0.7Mpa,二、具体要求：换热器设计压力1.6Mpa，设计温度110度，工作温度75度，水压试验2.0Mpa，板片材料304,胶垫为丁腈橡胶；压紧板材质为Q235-A,接管GB8163 304,法兰304；夹紧螺柱材质选用40Cr。
换热器板片为偏窄形，宽控制在400 之内，因为现场安装空间狭小。
介质一次侧、二次侧在一侧，为冷进下、冷出上；热进上、热出下。
三、设计、制造、检验标准2.1、GB/T164097《板式换热器》2.2、CJ/T191-2004《板式换热器机组》2.3、GB 699-88优质碳素结构钢技术条件2.4、GB 700-88碳素结构钢2.5 、GB 3274-88碳素结构钢和低合金结构钢热轧厚钢板和钢带2.6、GB 6654-1995压力容器用碳素钢和低合金钢厚钢板2.7、GB 8163-87榆送流体用无缝钢管2.8 、JB 4726-94压力容器用碳素钢和低合金钢锻件2.9 、JB 4730-94压力容器无损检测四、验收1 、垫片应有保证密封的压缩量，耐油耐温，并且机组使用寿命在15 年以上。
2、板式换热器主要零部件所用材料，必须考虑换热器的使用条件（如：设计温度、设计压力、介质特性和操作特点等）、材料的焊接性能、加工性能及经济合理性。
板式换热器主要零部件的材料应符合GB/T164097《板式换热器》表5的规定。
采用表5以外的材料，其性能应不低于表5材料的性能，同时还应符合相应的标准。
板式换热器的板片、压紧板、螺柱、法兰、接管、垫片等所用的材料及焊接材料，必须具备材料质量证明书或其复印件。
板式换热器法兰采用碳素钢、低合金钢锻件及不锈钢锻件时，按JB 4726、JB 4727、JB 4728 规定的I 级选用，并在图样上注明（在钢号后附上级别符号，如20 H，OCr18Ni9 II）0板式换热器用焊接材料应符合GB/T 983或GB/T 5117的规定。
板式换热器
一、板式换热器板式换热器的分类可分离板片（可拆卸式）钎焊式板式换热器不可分离板片板壳式螺旋板式等半焊式（部分可拆、部分焊接）二、可拆式板式换热器1.结构可拆式板式换热器是将薄（0.7~1.0㎜）的材料进行压制、冲压成为凹凸状。
每片贴合弹性密封垫片。
按一定的排列顺序组合起来并有加紧板与加紧螺栓加紧固定，形成不同的换热通道进行换热。
如图：2.换热原理如图：板片按一定的排列顺序组合起来，各通道与对应的角孔相通，冷热介质相互由板片间隔，形成冷-热-冷-热……传热通道，从而进行热交换。
3.可拆板式换热器的分类1）按板片波纹形式分1〉人字形波纹2〉水平直波纹3〉斜波纹4〉竖直波纹5〉球波纹6〉其他波纹如网状（巧克力块）、短半圆柱以及不对称波纹等。
2）按波纹深度分波纹深度2~2.5 为浅密波纹波纹深度2.5~4 为常规波纹波纹深度﹥4 为宽流道波纹3）按角孔分1〉单边流2〉对角流注：单边流和对角流的优缺点单边流成型简单，只用一套压型模则可成型，对角流则需两套成型模。
单边流导流复杂，板间流速不均匀。
对角流导流简单，板间流速相对均匀。
4）按结构形式分1〉按流程分单流程多流程2〉按框架分a.双支撑框架式b.带中间隔板双支撑框架式c.带中间隔板三支撑框架式d.悬臂式e.顶杆式f.带中间隔板顶杆式g.活动压紧板落地式3〉按换热介质分a.两种介质换热1段式b.两种以上的介质换热多段式三、可拆式板式换热器型号表示方法1.表示方法B—-板式换热器代号（GB16409规定）BL—板式冷凝器代号（各生产厂自行规定）BZ—板式蒸发器代号（各生产厂自行规定）2.板片波纹形式代号3.垫片材料代号注：食品、医用垫片在相应垫片代号后加S4.框架结构形式注：框架结构形式为Ⅰ时可省略。
例如：BR034-1.0-25-N-Ⅱ四、可拆式板式换热器的参数1.工作压力：板式换热器在正常工作情况下，任何一侧可能出现的最高压力。
2.设计压力：在相应的设计温度下，用以保证板式换热器正常工作的压力，该压力值大于工作压力。
Tranter原舒瑞普PHE-板式换热器
一．品牌介绍Tranter（原舒瑞普） PHE公司已有70多年的历史，是板式换热器行业的知名制造商和市场的领先者。
（是生产可拆式板式换热器的专业生产商，并可提供全焊接式板式换热器）致力于为全球客户提供最为精良板式换热器产品， 1987年将可拆式板式换热器推广至中国市场并广泛应用于暖通空调、石油天然气、化工、电厂、纺织及食品等行业。
舒瑞普/传特板式换热器国际公司是全球知名的拼装式（PHE）及钎焊式（CB E）板式换热器专业生产商，为石油化工、机械工业、汽车工业、食品工业、电力、冶金、造船业、暖通、空调制冷行业提供产品和服务。
SWEP公司在板式热交换器领域拥有世界上最先进的设计和生产技术，最全面的换热器专业知识，是此领域的技术领导者和一流的生产企业。
舒瑞普板式换热器是由框架、传热板片组及夹紧螺栓等主要部件组成。
框架包括一个固定压紧板和一个活动压紧板，由上导杆与下导杆支承，在另端有一支柱。
压制成的波纹板片悬挂在两板之间的上导杆上，移动活动压紧板将板片组压紧，再用一组夹紧螺柱将固定压紧板和活动压紧板夹紧至一定尺寸。
两种介质经固定(或活动)压紧板上法兰孔流入由波纹板片组成的各自通道，热交换后介质再由固定(或活动)压紧板上的法兰孔流出。
同定压紧板、活动压紧板、支柱及导杆均为低碳钢。
考虑到用户的多种使用要求，框架设计有多种型式，主要有双支撑框架式和常用的落地式等，也可根据用户的要求更改框架的型式。
传热板片是板式换热器的核心部件之一。
波纹板片通过一次压制成型，合理的波纹设计增加了板片有效传热面积，使流体顺波纹通过时形成湍流，强化了传热过程。
装配时波纹与波纹相交成大量接触抗点，大大提高了板片组的刚度，因此能承受较高的压力。
每块板片作为一个传热面，在密封垫的作用下，板片的两侧分别有冷热介质通过，进行换热。
板片上有四个分配液体的孑L，孑L及板片四周装有密封垫片，限制介质在板片组内流动，各板片形成平行的通道，流经里面的两种介质，作最佳换热效果的方向流动，为适应多种腐蚀性较强的介质，波纹板片材料有：工业纯钛TAl，用于海水或其它腐蚀性介质；多种不锈钢，用于淡水、饮用水、油类及其它非腐蚀性介质。
板式换热器主要部件材质说明
从板式换热器的发展历史，我们很容易看出，每一次的改进最终目的都是为了提高介质之间的换热效率。
在板式换热器的发展前期，由于受到技术水平的限制，板式换热器发展的主要是结构和板片板型，通过热工实验计算分析。
而进入现代后，板式换热器的发展则侧重于部件材料的选择和结构上的细节优化。
板式换热器的板片材质以及主要应用工况1、不锈钢板片，主要应用于净水、河川水、食用油、矿物质等条件；2、钛及钛钯板片，主要应用于稀硫酸、无机水溶液等条件；3、镍板片，主要应用于高温、高浓度的苛性钠等条件；4、哈氏合金板片，主要应用于浓硫酸、无机水溶液等条件；5、钼板片，主要应用于稀硫酸、无机水溶液等条件；6、石墨板片，主要应用于盐酸、中浓度硫酸、磷酸、氟酸等条件；艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。
ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。
ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。
ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。
能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。
板式换热器密封垫片标准
板式换热器密封垫片标准
板式换热器密封垫片是确保换热器能够正常工作，防止泄漏的重要部件。
为了保证密封垫片的质量和可靠性，国家制定了相应的标准。
根据不同的材料和用途，板式换热器密封垫片的标准有所不同。
一般来说，密封垫片的标准应包括以下内容：
1.材料要求：密封垫片材料应符合相关的材料标准，如橡胶密封垫片应符合GB/T 1232-2005标准等。
2.尺寸要求：密封垫片的尺寸和公差应符合相关的尺寸标准。
3.性能要求：密封垫片应具有良好的耐腐蚀性、耐压性、耐高温性和耐磨性等性能，同时也要符合相关的性能标准。
4.检验方法：密封垫片的检验方法应符合相关标准，如GB/T 528-2009中规定的橡胶密封件的试验方法等。
5.包装、贮存和运输要求：密封垫片在包装、贮存和运输过程中应符合相关的标准，以确保密封垫片的质量不受影响。
总之，板式换热器密封垫片标准的制定和执行，能够保证密封垫片的质量和可靠性，为换热器的正常运行提供保障。
- 1 -。
板式换热器的说明书
板式换热器说明书湖南中科电气技术有限公司板式换热器一、结构原理板式换热器由波纹板片、密封垫片、固定压紧板、活动压紧板、压紧螺栓、上下导杆、滚轮支架组、后支柱等零部件组成。
波纹板片为传热元件，由薄金属板片压制而成；垫片为密封元件，垫片是通过挂扣或粘贴的形式固定在板片的垫片槽内。
固定有密封垫片的板片按设计的数量和顺序安装在固定压紧板和活动压紧板之间，然后用夹紧螺柱和螺母压紧，上下导杆起定位和导向作用。
固定压紧板、活动压紧板、导杆、螺柱螺母、后支柱统称为板式换热器的框架，按一定规律排列的板片和垫片称为板束。
板束为板式换热器的传热芯体，相邻板片的触点互相接触，使相邻板片保持一定的间隙，形成狭窄、曲折、多变的流体通道，通过密封垫片二道密封处流体的导向作用，使换热介质从压紧板上的接管中出入，并相间地进入板片之间的流体通道，促使流体在通道中形成复杂的三维流动和产生激烈的湍流，从而达到两种介质高效的热交换二、使用和操作1、开车操作及注意事项①在新工艺管线上使用时，要注意清除管线内的杂物，以免堵塞换热器。
②如果用污水作冷却介质，或回收污水的余热，或介质内含有粒状固体物时，要在换热器入口端装上过滤器或除污器，以免堵塞换热器。
③冷却水（被加热）温度超过40℃时，应尽可能先进行软化处理，以免换热器结垢，影响换热器效果。
④检查管线连接是否正确，避免两种介质相混，引起不良后果。
⑤开车前严格检查冷、热介质的进口阀门是否关闭，出口阀门是否开启。
⑥完成上述工作后方可开机。
开车先启动冷、热介质的泵，慢慢地打开冷介质的进口阀，然后打开介质的进口阀，使介质缓慢地流入换热器，以免温度过高。
⑦检查所有密封面及所有焊缝处有无渗漏等不正常现象。
⑧缓慢地升温，同时测定和计算是否满足工艺要求。
满足后，即可进入正常操作。
2、正常运行及检查①经要常检查换热器的所有密封面及焊缝,观察有无渗漏等不正常现象。
若发现渗漏，应及时在渗漏处作上记号，待停机后处理。
