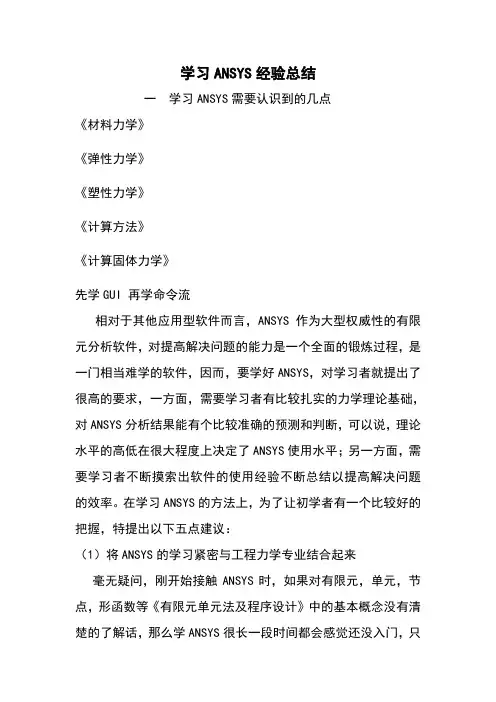

学习ANSYS经验总结一学习ANSYS需要认识到的几点《材料力学》《弹性力学》《塑性力学》《计算方法》《计算固体力学》先学GUI 再学命令流相对于其他应用型软件而言,ANSYS作为大型权威性的有限元分析软件,对提高解决问题的能力是一个全面的锻炼过程,是一门相当难学的软件,因而,要学好ANSYS,对学习者就提出了很高的要求,一方面,需要学习者有比较扎实的力学理论基础,对ANSYS分析结果能有个比较准确的预测和判断,可以说,理论水平的高低在很大程度上决定了ANSYS使用水平;另一方面,需要学习者不断摸索出软件的使用经验不断总结以提高解决问题的效率。

在学习ANSYS的方法上,为了让初学者有一个比较好的把握,特提出以下五点建议:(1)将ANSYS的学习紧密与工程力学专业结合起来毫无疑问,刚开始接触ANSYS时,如果对有限元,单元,节点,形函数等《有限元单元法及程序设计》中的基本概念没有清楚的了解话,那么学ANSYS很长一段时间都会感觉还没入门,只是在僵硬的模仿,即使已经了解了,在学ANSYS之前,也非常有必要先反复看几遍书,加深对有限元单元法及其基本概念的理解。

作为工程力学专业的学生,虽然力学理论知识学了很多,但对许多基本概念的理解许多人基本上是只停留于一个符号的认识上,理论认识不够,更没有太多的感性认识,比如一开始学ANSYS时可能很多人都不知道钢材应输入一个多大的弹性模量是合适的。

而在进行有限元数值计算时,需要对相关参数的数值有很清楚的了解,比如材料常数,直接关系到结果的正确性,一定要准确。

实际上在学ANSYS时,以前学的很多基本概念和力学理论知识都忘得差不多了,因而遇到有一定理论难度的问题可能很难下手,特别是对结果的分析,需要用到《材料力学》,《弹性力学》和《塑性力学》里面的知识进行理论上的判断,所以在这种情况下,复习一下《材料力学》,《弹性力学》和《塑性力学》是非常有必要的,加深对基本概念的理解,实际上,适当的复习并不要花很多时间,效果却很明显,不仅能勾起遥远的回忆,加深理解,又能使遇到的问题得到顺利的解决。

ANSYS应用中的几点心得

ANSYS应用中的几点心得

ANSYS应用中的几点心得茹丽妙李瑞英中国兵器工业系统总体部 100089摘要:ANSYS软件是大型通用有限元分析软件,可以进行结构、热、流体、电磁等多种分析。

本文针对ANSYS结构刚强度分析的过程谈几点应用心得,为不同结构的有限元分析过程提供参考。

关键词:刚性区耦合加载Abstract: ANSYS is a kind of great general FEA software, it can solve problems in structural, thermal, fluid and electromagnetic fields etc. . In this paper several gains are specialized about structural stiffness and intensity analysis, which can offer shortcut for kinds of FEAKeywords: rigid region, couple, loadANSYS作为大型通用有限元分析软件,被广泛应用于各个领域。

而APDL即ANSYS参数化设计语言(ANSYS Parametric Design Language)作为ANSYS中不可或缺的一部分,它可以完成诸如重复某条命令、宏、if-then-else分支、do循环、标量、向量及矩阵操作等通用性强的任务。

本文针对应用ANSYS 进行分析过程中遇到的问题,谈几点处理的方法及技巧,同时给出其APDL命令流文件。

1 刚性区的处理刚性区是通过建立约束方程固结两个不同单元类型的区域。

通常它是对刚度很大的结构的一种近似。

这种处理方法对于大刚度结构(如:发动机与其支架之间的连接)的近似加载尤其适用,加载的方法是将大刚度结构视为一质量点,此质量点划分质量单元,将支撑该结构的基础结构用面单元或体单元划分,再将该质量点与基础结构上节点之间建立刚性区,在质量点上施加载荷。

ansys APDL建模与结果后处理个人经验总结

ansys APDL建模与结果后处理个人经验总结

结合自身经验,谈ANSYS中的APDL命令(一)关键字:ansys APDL命令流在ANSYS中,命令流是由一条条ANSYS的命令组成的一个命令组合,这些命令按照一定顺序排布,能够完成一定的ANSYS功能,本文是作者结合自身经验所总结的一些命令。

在ANSYS中,命令流是由一条条ANSYS的命令组成的一个命令组合,这些命令按照一定顺序排布,能够完成一定的ANSYS功能,这些功能一般来说通过菜单操作也能够实现(而那些命令流能够实现,菜单操作实现不了的单个命令比较少见)。

以下命令是结合我自身经验,和前辈们的一些经验而总结出来的,希望对大家有帮助。

(1).Lsel,type,item,comp,vmin,vmax,vinc,kswp选择线type:s从全部线中选一组线r从当前选中线中选一组线a再选一部线附加给当前选中组aunoneu(unselect)inve:反向选择item:line线号loc坐标length线长comp:x,y,zkswp:0只选线1选择线及相关关键点、节点和单元(2).Nsel,type,item,comp,vmin,vmax,vinc,kabs选择一组节点type:S:选择一组新节点(缺省)R:在当前组中再选择A:再选一组附加于当前组U:在当前组中不选一部分All:恢复为选中所有None:全不选Inve:反向选择Stat:显示当前选择状态Item:loc:坐标node:节点号Comp:分量Vmin,vmax,vinc:ITEM范围Kabs:“0”使用正负号“1”仅用绝对值(3).Esel,type,item,comp,vmin,vmax,vinc,kabs选择一组单元type:S:选择一组单元(缺省)R:在当前组中再选一部分作为一组A:为当前组附加单元U:在当前组中不选一部分单元All:选所有单元None:全不选Inve:反向选择当前组Stat:显示当前选择状态Item:Elem:单元号Type:单元类型号Mat:材料号Real:实常数号Esys:单元坐标系号(4).mp,lab,mat,co,c1,…….c4定义材料号及特性lab:待定义的特性项目(ex,alpx,reft,prxy,nuxy,gxy,mu,dens)ex:弹性模量nuxy:小泊松比alpx:热膨胀系数reft:参考温度reft:参考温度prxy:主泊松比gxy:剪切模量mu:摩擦系数dens:质量密度mat:材料编号(缺省为当前材料号)c:材料特性值,或材料之特性,温度曲线中的常数项c1-c4:材料的特性-温度曲线中1次项,2次项,3次项,4次项的系数(5).定义DP材料:首先要定义EX和泊松比:MP,EX,MAT,……MP,NUXY,MAT,……定义DP材料单元表(这里不考虑温度):TB,DP,MAT进入单元表并编辑添加单元表:TBDATA,1,CTBDATA,2,ψTBDATA,3,……如定义:EX=1E8,NUXY=0.3,C=27,ψ=45的命令如下:MP,EX,1,1E8MP,NUXY,1,0.3TB,DP,1TBDATA,1,27TBDATA,2,45这里要注意的是,在前处理的最初,要将角度单位转化到“度”,即命令:*afun,deg(6).根据需要耦合某些节点自由度cp,nset,lab,,node1,node2,……node17nset:耦合组编号lab:ux,uy,uz,rotx,roty,rotz,allnode1-node17:待耦合的节点号。

APDL 学习及使用感想

APDL 学习及使用感想
1 2 3 4 5
. 减少工作量 . 方便学习 ANSYS . 方便交流 . 实现 ANSYS 的高级功能 . 实现 ANSYS 原本不具有的功能
.
.
.
.
.
.
曹衍闯 (西北工业大学航天学院)
APDL 学习及使用感想
2013 年 11 月 15 日
6 / 25
为什么需要学习 APDL?
减少工作量
减少工作量——检查分析过程中的错误
7 / 25
为什么需要学习 APDL?
减少工作量
减少工作量——多次分析
软件崩溃 断电 结果文件丢失或损坏 多步分析 ……
.
.
.
.
.
.
曹衍闯 (西北工业大学航天学院)
APDL 学习及使用感想
2013 年 11 月 15 日
8 / 25
为什么需要学习 APDL?
减少工作量
减少工作量——多次分析
软件崩溃 断电 结果文件丢失或损坏 多步分析 ……
APDL 学习及使用感想
2013 年 11 月 15 日
11 / 25
为什么需要学习 APDL?
方便学习 ANSYS
用于 ANSYS 的学习
例:随机振动(PSD)分析
.
.
.
.
.
.
曹衍闯 (西北工业大学航天学院)
APDL 学习及使用感想
2013 年 11 月 15 日
12 / 25
为什么需要学习 APDL?
减少工作量
减少工作量——参数化设计
结构设计 . 结构形式 . 结构参数 2
1
例:减振圈设计
.
.
.
.
.

Ansys Workbench中添加APDL扩展workbench功能

Ansys Workbench中添加APDL扩展workbench功能

APDL 目前只能在Geometry,Contact,Environment 和Solution 下插入。

尚不能对Mesh 有何控制。

但我个人认为在V11 中,WB 的mesh 并不比Classic 的差。

在WB tree 的不同位置插入的APDL 跟在Classic 中相对应的环境如图所示在开始介绍前,有必要强调一下Named Selection ,因为这使得在APDL 中选上几何部分(点线面体)成为可能,而在APDL 中往往只对结构的一部分施加作用。

Named Selection 相当于Classic 中的CM 命令。

但在WB 中只会生成节点跟单元的集合。

到底是节点还是单元集合示情况而定。

比如Named Slection 是一个体,则肯定是单元集合。

Named Slection 是某个体上的一个面,则是节点集合,但是如果Named Slection 是壳结构上的一个面,则是单元集合。

在Geometry 和Contact 下插入APDL 是相对于Classic 中的/PREP7 环境。

我们在输入APDL 时可以不用以/PREP7 开头。

Enviornemnt 下的APDL 则对于/SOLU 环境。

如果我们需要/PREP7 下的命令,可以先转换,千万别忘了转回/SOLU 。

通常如下/PREP7 …… Fini /SOLU Solution 下的APDL 相对于/POST1 环境。

但也可以调用时间历程后处理。

但千万不能忘记转回/POST1 ,并确信是你所需要的荷载步。

比如/POST26 ... Fini /POST1 set,last 上面的最后一个命令也可以写成"set,near,,,0.1" 这个WB 就会给出时间为0.1 时的结果(如果已经存储的话)。

Geometry 下的APDL 在结构不同的部分下我们可以插入不同的APDL 。

而插入的APDL 只会对相对应的部分有影响。

ansys综合心得

ansys综合心得

ansys综合心得第一篇:ansys综合心得材料单元的选择以及个材料的弹性模量和杨氏模量的选择?起因是,最近老有人问我一些,论坛上自己的提问,和回答,而这些回答我现在却想不起来了;同时,工作中也经常遇到一些自己曾经解决了的问题,而再次遇到的时候,又忘记了因而,搜集了一些自己在论坛上的东西,整理一下,希望同仁兄台相互讨论,更益求精~!希望,各位朋友能就文中的不足提出意见更希望,各位朋友能拿出自己的心得体会,共同交流,共同进步希望,更多的朋友能提出建议分享个人的一些经验,或者就一些问题讨论!一、求解分析(结构分析)(一)求解设置(二)边界条件λ 对称与反对称边界条件——实体和单元1)针对对称边界条件下实体结构的分析,可利用ANSYS对称边界条件设置,求解半个或者1/4实体结构,将所得结果对称/循环,得到整体结果分析;2)针对反对称边界条件下实体结构的分析,可利用ANSYS反对称边界条件设置,求解半个实体结构,将所得结果按180度CYCLIC循环对称定义,注意反对称要求如下因素亦满足反对称条件:材料、约束方程、载荷、外形。

λ 位移边界条件——实体和单元1.位移约束与强制位移位移约束(displacement constraint)是在节点、或关键点(自由点)上施加某种条件以限制其沿某一自由度方向的运动强制位移(enforced displacement)是在约束点(节点或关键点)上施加某种条件以促使其沿某一自由度方向运动。

2.限制刚体位移问题一:分析中有时会遇到这样一种情况:即外加载荷是整体平衡的,从理论上来说不会引起刚体位移,只会引起结构变形。

但在进行静力分析时,如果不施加任何约束却会由于刚度矩阵的奇异无法计算,这是怎么回事?这种情况下约束应该如何施加?答1:这种情况叫做Pure Neumann boundary value problem。

这种情况下所得到的位移都是相对位移加上一个常数,常数即为刚体位移。

ANSYS 分析的命令流(APDL语言)

ANSYS 分析的命令流(APDL语言)

ANSYS 分析的命令流(APDL语言)前面分析的过程都是基于ANSYS用户图形界面(GUI命令流)形式,GUI 形式非常的直观明了,分析过程中通常会采用此种的分析方式。

但是这种分析方式会有一个缺点,就是当我们操作失误时候,没有后退的功能,因此我们不得不重新操作,这样就会给分析带来很多的麻烦。

但如果以命令流的形式进行计算的话就能很容易的减少这些麻烦。

下面就是本次点机前处理和分析计算过程的命令流/UNITS,SI !采用国际单位制/TITLE,2D DIANJI Static Analysis !定义分析名称KEYW,MAGNOD,1*AFUN,DEG !指定角度单位为度/PREP7 !进入前处理器ET,1,PLANE53 !设定单元类型为plane53EMUNIT,MKS !电磁单位LOCAL,12,0,0,0,0,90 !定义局部坐标系12--17LOCAL,13,0,0,0,0,30LOCAL,14,0,0,0,0,330LOCAL,15,0,0,0,0,270LOCAL,16,0,0,0,0,210LOCAL,17,0,0,0,0,150MP,MURX,1,1.0 ! 定义第一种材料的相对磁导率MP,MURX,2,1.0 ! 定义第二种材料的相对磁导率TB,BH,3TBPT,,35.03,0.1 ! 第三种材料的B-H磁化特性TBPT,,46.97,0.2TBPT,,57.32,0.3TBPT,,66.08,0.4TBPT,,74.04,0.5TBPT,,82.01,0.6TBPT,,91.56,0.7TBPT,,103.5,0.8TBPT,,117.83,0.9TBPT,,136.15,1TBPT,,160.83,1.1TBPT,,203.03,1.2TBPT,,286.62,1.3TBPT,,461.78,1.4TBPT,,955.41,1.5TBPT,,2547.8,1.6!TBPLOT,BH,3 !绘制B-H曲线TB,BH,4TBPT,,130,0.1 ! 定义第四种材料的B-H磁化特性TBPT,,170,0.2TBPT,,197,0.3TBPT,,218,0.4TBPT,,250,0.5TBPT,,290,0.6TBPT,,338,0.7TBPT,,400,0.8TBPT,,472,0.9TBPT,,570,1TBPT,,682,1.1TBPT,,810,1.2TBPT,,970,1.3TBPT,,1600,1.4TBPT,,2520,1.5TBPT,,3520,1.6!TBPLOT,BH,4 !绘制B-H曲线MP,MURX,5,1.17 ! 定义第五种材料的相对磁导率MP,MGXX,5,4.4E+005 ! 定义矫顽力矢量为X方向分量MP,MURX,6,1.17 ! 定义第六种材料的相对磁导率MP,MGXX,6,4.4E+005 ! 定义矫顽力矢量为X方向分量MP,MURX,7,1.17 ! 定义第七种材料的相对磁导率MP,MGXX,7,4.4E+005 ! 定义矫顽力矢量为X方向分量MP,MURX,8,1.17 ! 定义第八种材料的相对磁导率MP,MGXX,8,4.4E+005 ! 定义矫顽力矢量为X方向分量MP,MURX,9,1.17 ! 定义第九种材料的相对磁导率MP,MGXX,9,4.4E+005 ! 定义矫顽力矢量为X方向分量MP,MURX,10,1.17 ! 定义第十种材料的相对磁导率MP,MGXX,10,4.4E+005 ! 定义矫顽力矢量为X方向分量RECTNG,-0.00275,0.00275,0.0485,0.062 ! 创建一个矩形RECTNG,-0.00025,0.00025,0.048,0.0485 ! 再创建一个矩形AADD,ALL ! 将两个矩形融合在一起,形成槽结构CSYS,1 !转动工作平面到柱坐标下AGEN,36,3,38,1,,10,0 ! 复制槽/PNUM,AREA,ALL ! 给所有槽编号PCIRC,0.048,0.074 ! 创建定子圆环AOVLAP,ALL !对定子圆环和槽进行交迭布尔操作使得在连接线上共节点PCIRC,0.037,0.047,78,102 ! 创建永磁体极CSYS,1 !转到柱坐标下AGEN,6,3,8,1,,60,0 ! 复制6个磁极PCIRC,0.023,0.047 ! 创建转子圆环AOVLAP,3,10,45,51,57,63,69 ! 对转子圆环与磁极进行交迭操作PCIRC,0.047,0.0475 !创建两层气隙PCIRC,0.0475,0.048AOVLAP,ALLAGLUE,ALL ! 将所有交接面黏在一起NUMCMP,AREA !压缩面编号ASEL,S,AREA,,1,35 !选中槽ASEL,A,AREA,,42AATT,1 !材料定义为1号材料ASEL,S,AREA,,45ASEL,A,AREA,,43 !选中气隙AATT,2 !材料定义为2号材料ASEL,S,AREA,,46 !选中定子铁芯AATT,3 !材料定义为3号材料ASEL,S,AREA,,44 !选中转子磁轭AATT,4 !材料定义为4号材料ASEL,S,AREA,,40 !选中第1-6个永磁体磁极AATT,5,,,12 !材料定义为5-10号材料ASEL,S,AREA,,39AATT,6,,,13ASEL,S,AREA,,38AATT,7,,,14ASEL,S,AREA,,41AATT,8,,,15ASEL,S,AREA,,37AATT,9,,,16ASEL,S,AREA,,36AATT,10,,,17/PNUM,MAT,1 !打开材料编号APLOT !重新显示ALLSEL,ALL !选择所有实体SMRTSIZE,1 !指定智能网格划分等级L AMESH,ALL !智能网格划分!ESEL,S,MAT,,1!CM,ARM,ELEM!FMAGBC,'ARM'!SA VE,DIANJI_2D_MESH.db !保存!SA VEFINISH !完成网格划分/SOLU !进入求解器ANTYPE,STATIC !选择静态磁场分析NROPT,AUTO !采用牛顿---拉夫森迭代方法!ASEL,S,AREA,,1,35 !选中槽!ASEL,A,AREA,,42!BFE,ALL,JS,1,,,15000000 !施加电流密度LOCAL,11,1 ! 定义柱坐标系FLST,2,8,4,ORDE,4FITEM,2,289FITEM,2,-292FITEM,2,561FITEM,2,-564DL,P51X, ,AZ,0, !加边界条件ALLSEL,ALLMAGSOLV!SA VE,EMAGE_2D_MESH.db !保存!SA VEFINISH/POST1PLF2D,27,0,10,1 !显示磁力线图FMAGSUM,'ARM' !对电磁力求和plvect,B,,,,VECT,ELEM,ON,0 !显示磁感应强度矢量plvect,H,,,,VECT,ELEM,ON,0 !显示磁场强度矢量/GRAPHICS,POWERA VRES,2PLNSOL,B,SUM !显示磁通密度等值云图flishESEL,S,MAT,,2CM,ARM,ELEM!生成一个组件FMAGSUM,'ARM'!以下命令流是保存图片时使用,使其背景为白,结合PlotCtrlsHard ﹥Copy命令可设置格式/GRAPHICS,POWER/RGB,INDEX,100,100,100, 0/RGB,INDEX, 80, 80, 80,13/RGB,INDEX, 60, 60, 60,14/RGB,INDEX, 0, 0, 0,15/REPLOT !背景反白显示/SHOW,JPEG,,0JPEG,QUAL,75,JPEG , ORIENT, HORIZJPEG , Color, 2JPEG , TMOD, 1/GFILE,600,EPLOT/SHOW,CLOSE/DEVICE,VECTOR,0。

ansys综合心得

ansys综合心得

ansys综合心得第一篇:ansys综合心得材料单元的选择以及个材料的弹性模量和杨氏模量的选择?起因是,最近老有人问我一些,论坛上自己的提问,和回答,而这些回答我现在却想不起来了;同时,工作中也经常遇到一些自己曾经解决了的问题,而再次遇到的时候,又忘记了因而,搜集了一些自己在论坛上的东西,整理一下,希望同仁兄台相互讨论,更益求精~!希望,各位朋友能就文中的不足提出意见更希望,各位朋友能拿出自己的心得体会,共同交流,共同进步希望,更多的朋友能提出建议分享个人的一些经验,或者就一些问题讨论!一、求解分析(结构分析)(一)求解设置(二)边界条件λ 对称与反对称边界条件——实体和单元1)针对对称边界条件下实体结构的分析,可利用ANSYS对称边界条件设置,求解半个或者1/4实体结构,将所得结果对称/循环,得到整体结果分析;2)针对反对称边界条件下实体结构的分析,可利用ANSYS反对称边界条件设置,求解半个实体结构,将所得结果按180度CYCLIC循环对称定义,注意反对称要求如下因素亦满足反对称条件:材料、约束方程、载荷、外形。

λ 位移边界条件——实体和单元1.位移约束与强制位移位移约束(displacement constraint)是在节点、或关键点(自由点)上施加某种条件以限制其沿某一自由度方向的运动强制位移(enforced displacement)是在约束点(节点或关键点)上施加某种条件以促使其沿某一自由度方向运动。

2.限制刚体位移问题一:分析中有时会遇到这样一种情况:即外加载荷是整体平衡的,从理论上来说不会引起刚体位移,只会引起结构变形。

但在进行静力分析时,如果不施加任何约束却会由于刚度矩阵的奇异无法计算,这是怎么回事?这种情况下约束应该如何施加?答1:这种情况叫做Pure Neumann boundary value problem。

这种情况下所得到的位移都是相对位移加上一个常数,常数即为刚体位移。

ANSYS中的APDL命令

ANSYS中的APDL命令

ANSYS中的APDL命令ANSYS中的APDL命令(一)(1).Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线 type: s 从全部线中选一组线r 从当前选中线中选一组线a 再选一部线附加给当前选中组aunoneu(unselect)inve: 反向选择item: line 线号loc 坐标length 线长comp: x,y,zkswp: 0 只选线1 选择线及相关关键点、节点和单元(2).Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点type: S: 选择一组新节点(缺省)R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0”使用正负号“1”仅用绝对值(3).Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元type: S: 选择一组单元(缺省)R: 在当前组中再选一部分作为一组A: 为当前组附加单元U: 在当前组中不选一部分单元All: 选所有单元None: 全不选Inve: 反向选择当前组Stat: 显示当前选择状态Item: Elem: 单元号Type: 单元类型号Mat: 材料号Real: 实常数号Esys: 单元坐标系号(4). mp, lab, mat, co, c1,…….c4定义材料号及特性lab: 待定义的特性项目(ex,alpx,reft,prxy,nuxy,gxy,mu,dens)ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号(缺省为当前材料号)c : 材料特性值,或材料之特性,温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项,2次项,3次项,4次项的系数(5). 定义DP材料:首先要定义EX和泊松比:MP,EX,MAT,……MP,NUXY,MAT,……定义DP材料单元表(这里不考虑温度):TB,DP,MAT进入单元表并编辑添加单元表:TBDATA,1,CTBDATA,2,ψTBDATA,3,…… 如定义:EX=1E8,NUXY=0.3,C=27,ψ=45的命令如下:MP,EX,1,1E8MP,NUXY,1,0.3TB,DP,1TBDATA,1,27TBDATA,2,45这里要注意的是,在前处理的最初,要将角度单位转化到“度”,即命令:*afun,deg(6). 根据需要耦合某些节点自由度cp, nset, lab,,node1,node2,……node17nset: 耦合组编号lab: ux,uy,uz,rotx,roty,rotz ,allnode1-node17: 待耦合的节点号。

ANSYS学习经验心得分享

ANSYS学习经验心得分享

ANSYS学习经验总结一学习ANSYS需要认识到的几点相对于其他应用型软件而言,ANSYS作为大型权威性的有限元分析软件,对提高解决问题的能力是一个全面的锻炼过程,是一门相当难学的软件,因而,要学好ANSYS,对学习者就提出了很高的要求,一方面,需要学习者有比较扎实的力学理论基础,对ANSYS分析结果能有个比较准确的预测和判断,可以说,理论水平的高低在很大程度上决定了ANSYS使用水平;另一方面,需要学习者不断摸索出软件的使用经验不断总结以提高解决问题的效率。

在学习ANSYS的方法上,为了让初学者有一个比较好的把握,特提出以下五点建议:(1)将ANSYS的学习紧密与工程力学专业结合起来毫无疑问,刚开始接触ANSYS时,如果对有限元,单元,节点,形函数等《有限元单元法及程序设计》中的基本概念没有清楚的了解话,那么学ANSYS很长一段时间都会感觉还没入门,只是在僵硬的模仿,即使已经了解了,在学ANSYS之前,也非常有必要先反复看几遍书,加深对有限元单元法及其基本概念的理解。

作为工程力学专业的学生,虽然力学理论知识学了很多,但对许多基本概念的理解许多人基本上是只停留于一个符号的认识上,理论认识不够,更没有太多的感性认识,比如一开始学ANSYS时可能很多人都不知道钢材应输入一个多大的弹性模量是合适的。

而在进行有限元数值计算时,需要对相关参数的数值有很清楚的了解,比如材料常数,直接关系到结果的正确性,一定要准确。

实际上在学ANSYS时,以前学的很多基本概念和力学理论知识都忘得差不多了,因而遇到有一定理论难度的问题可能很难下手,特别是对结果的分析,需要用到《材料力学》,《弹性力学》和《塑性力学》里面的知识进行理论上的判断,所以在这种情况下,复习一下《材料力学》,《弹性力学》和《塑性力学》是非常有必要的,加深对基本概念的理解,实际上,适当的复习并不要花很多时间,效果却很明显,不仅能勾起遥远的回忆,加深理解,又能使遇到的问题得到顺利的解决。

ANSYS APDL命令流详解-7几何建模技巧

ANSYS APDL命令流详解-7几何建模技巧

⑹ 保存数据库 GUI:Utility Menu>File>Save as GUI:Utility Menu>File>Save as Jobname.db 命令:SAVE, Fname, Ext, --, Slab Fname,Ext---Fname数据库路径和文件名,最多可用248个字
符。缺省时,路径为当前工作目录,文件名为 当前工作文件名。Ext为扩展名,可用8个字符, 缺省为“DB”。 Slab---保存方式参数。如为ALL(缺省),保存模型数据、求 解数据和后处理数据;如为MODEL则仅保存模型数据
LGWRITE
/INPUT /OUTPUT
/RENAME
功能说 正常退出处理明模块 清除当前数据库 改变工作文件名
改变当前工作目录 指定主标题 保存数据库 恢复数据库
将数据库命令的日志记录写到文件
从文件中输入命令 将输出定向到文件或屏幕
文件更名
方式相对应,主要命令如 表所示。
/COPY /DELETE
2.4.4 图素缩放与几何要素计算
通过图素缩放可创建图素,例如可进行几何模型的缩放 可 进行不同长度单位间的换算。几何计算主要是输出图素的 几何 要素,如形心位置、惯性矩等。 1. 图素缩放 ★几何图素都可进行缩放,而有限元图素仅可进行节点缩放 ★缩放过程中可直接缩放原图素而不生成新图素,也可保留 原 图素而创建新图素
2.4.3 选择与组件
图素选择是建模和结果处理的重要手段,而在选择中 使 用组件将更加方便。本章前述也介绍了一些选择命令,选 择命 令如表所示。
图 素
命令
NSEL
NSLE
节 点
NSLK
NSLL
NSLA
NSLV

ANSYS软件APDL命令流建模的体会

ANSYS软件APDL命令流建模的体会

ANSYS软件APDL命令流建模的体会首先申明,本人学习ANSYS基本上是靠自己一点一点琢磨出来的,由于本人喜欢用APDL命令流,故总结出来的几点经验也就比较适合用APDL命令的朋友。

1、多看help,ANSYS的help为我们提供了很强大的功能,我最喜欢的是其中对各个命令有关参数的说明和解释部分,不管是建模、加载、后处理等,都可以通过apdl命令来实现。

只要你知道命令,如“aatt”,在help搜索栏输入“aatt”,回车,弹出aatt的有关页码,一般其中有一个只有“aatt”的一项,确认,即可看到你要查询的aatt命令的有关参数意义,本人常用的命令有:et---定义单元类型mp---定义材料属性k----建关键点,l----建线条a---由关键点建立面al---由线建立面v----由关键点建立体vl---由线建立体va--由面建立体lsel---在很多很多线中选择你需要的目标线,数量可以无限多……asel---在很多很多面中选择你需要的目标面,数量也可以无限多……vsel---在很多很多体中选择你需要的目标体,数量也可以无限多……latt----给选中的线按材料编号赋属性(前提是首先已定义好材料)aatt---给选中的面按材料编号赋属性vatt-----给选中的体按材料编号赋属性acel---按坐标轴赋体积力,lmesh,amesh,vmesh---对线、面、体进行剖分d---在节点上加约束边界dl---在线上加载约束边界da----在面上加载约束边界2、以上只是列出了常见的几个命令,但是ansys提供的命令是很多的,我们不可能都记得,计算记得,也不知道其有关参数是如何定义的,那不要紧,我们可以与界面操作结合起来学习。

我们先利用界面操作实现,然后在保存路径里面找到文件“file.log”,在该文件里有该操作等价的apdl命令,那以后我们就可以使用了。

3、复合命令,很多命令是复合命令,通过几个命令的组合以实现一定的目标,如FITEM、FLST等。

命令流量建模技巧

命令流量建模技巧

命令流量建模技巧
技巧一:ansys apdl语言高亮编辑器
命令流在编写时时常会把命令记错,如果写错了未察觉到,在计算时就会非常麻烦,因此一个帮助修正错误命令的编辑器必不可少。

这种工具很多,我一直用的是UE,成功掌握二次开发必不可少。

技巧二:建模画网格按照Number来区分各部件。

在ansys可以通过建立component来区分每个部件,有利于查看和编辑。

采用下面的命令在建立模型和划分网格时,所有编号都从设定的值开始。

vsel,none
asel,none
lsel,none
ksel,none

NSS=
NSS=150001!设定值
NUMSTR,KP,NSS,
NUMSTR,LINE,NSS,
NUMSTR,AREA,NSS,
NUMSTR,VOLU,NSS。

技巧三:巧用循环语句Xdo和Xenddo
可以采用较少的命令选择或者建立类似的模型,具体格式如下:Xdo,i,1,6
cmsel,a,JIECHU_pinghengmx_xia_%i%
Xenddo。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

ANSYS软件APDL命令流建模的体会ANSYS软件APDL命令流建模的体会首先申明,本人学习ANSYS基本上是靠自己一点一点琢磨出来的,由于本人喜欢用APDL命令流,故总结出来的几点经验也就比较适合用APDL命令的朋友。

1、多看help,ANSYS的help为我们提供了很强大的功能,我最喜欢的是其中对各个命令有关参数的说明和解释部分,不管是建模、加载、后处理等,都可以通过apdl命令来实现。

只要你知道命令,如“aatt ”,在help搜索栏输入“aatt”,回车,弹出aatt的有关页码,一般其中有一个只有“aatt”的一项,确认,即可看到你要查询的aatt命令的有关参数意义,本人常用的命令有: et---定义单元类型mp---定义材料属性k----建关键点,l----建线条a---由关键点建立面al---由线建立面v----由关键点建立体vl---由线建立体va--由面建立体lsel---在很多很多线中选择你需要的目标线,数量可以无限多……asel---在很多很多面中选择你需要的目标面,数量也可以无限多……vsel---在很多很多体中选择你需要的目标体,数量也可以无限多……latt----给选中的线按材料编号赋属性(前提是首先已定义好材料)aatt---给选中的面按材料编号赋属性vatt-----给选中的体按材料编号赋属性acel---按坐标轴赋体积力,lmesh,amesh,vmesh---对线、面、体进行剖分d---在节点上加约束边界dl---在线上加载约束边界da----在面上加载约束边界2、以上只是列出了常见的几个命令,但是ansys提供的命令是很多的,我们不可能都记得,计算记得,也不知道其有关参数是如何定义的,那不要紧,我们可以与界面操作结合起来学习。

我们先利用界面操作实现,然后在保存路径里面找到文件“file.log”,在该文件里有该操作等价的apdl命令,那以后我们就可以使用了。

3、复合命令,很多命令是复合命令,通过几个命令的组合以实现一定的目标,如FITEM、FLST等。

这里不予以详述,大家可在学习中慢慢体会。

4、ansys提供的apdl语言可像fortain、c语言一样,可以编程,有条件语句、逻辑语句、文件读写等,但是这些语句语法有个特点,就是在相应的语句前要加“*”,以示其与以上apdl命令的区别。

以上只是一点小小的总结,希望对大家有帮助。

K, NPT, X, Y, ZDefines a keypoint.Npt: Reference number for keypoint. If zero, the lowest available number is assigned X,y,z: Keypoint location in the active coordinate system (may be R, θ, Z or R, θ, Φ). If X = P, gra phical picking is enabled and all other fields (including NPT) are ignored (valid only in the GUI).A, P1, P2, P3, P4, P5, P6, P7, P8, P9, P10, P11, P12, P13, P14, P15, P16, P17, P18Defines an area by connecting keypoints.P1, P2, P3, . . . , P18 List of keypoints defining the area (18 maximum if using keyboard entry). Atleast 3 keypoints must be entered. If P1 = P, graphical picking is enabled and all remaining argumentsare ignored (valid only in the GUI).L, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2Defines a line between two keypoints.NDIV :Number of element divisions within this line. Normally this field is not used; specifying divisionswith LESIZE, etc. is recommended.SPACE :Spacing ratio. Normally this field is not used, as specifying spacing ratios with the LESIZE commandis recommended. If positive, SPACE is the nominal ratio of the last division size (at P2) to the firstdivision size (at P1). If the ratio is greater than 1, the division sizes increase from P1 to P2, andif less than 1, they decrease. If SPACE is negative, then |SPACE| is the nominal ratio of the center division size to those at the ends.XV1, YV1, ZV1 :Location (in the active coordinate system) of the head of the "slope vector" corresponding to the slope at the P1 end of the line. The tail of the vector is at the origin of the coordinatesystem. XV2, YV2, ZV2 :Location of the head of the "slope vector" corresponding to the slope at the P2 end ofthe line.AL, L1, L2, L3, L4, L5, L6, L7, L8, L9, L10Generates an area bounded by previously defined lines.N, NODE, X, Y, Z, THXY, THYZ, THZXDefines a node.NODE :Node number to be assigned. A previously defined node of the same number will be redefined. Defaultsto the maximum node number used +1.FILL, NODE1, NODE2, NFILL, NSTRT, NINC, ITIME, INC, SPACEGenerates a line of nodes between two existing nodes.ITIME, INC :Do fill-in operation a total of ITIMEs, incrementing NODE1, NODE2 and NSTRT by INC eachtime after the first. ITIME and INC both default to 1.NGEN, IT IME, INC, NODE1, NODE2, NINC, DX, DY, DZ, SPACE (类似:Agen) Generates additional nodes from a pattern of nodes.ITIME, INC :Do this generation operation a total of ITIME times(包含现有的自身), incrementing all nodesin the given pattern by INC each time after the first. ITIME must be > 1 for generation to occur. NODE1, NODE2, NINC :Generate nodes from the pattern of nodes beginning with NODE1 to NODE2 (defaults to NODE1) in steps of NINC (defaults to 1). If NODE1 = ALL, NODE2and NINC are ignored and the patternis all selected nodes [NSEL]. If NODE1 = P, graphical picking is enabled and all remaining command fieldsare ignored (valid only in the GUI). A component name may also be substituted for NODE1 (NODE2 and NINCare ignored).DX, DY, DZ :Node location increments in the active coordinate system (DR, Dθ, DZ for cylindrical, DR,Dθ, DΦ for spherical or toroidal).E, I, J, K, L, M, N, O, PDefines an element by node connectivity.I :Number of node assigned to first nodal position (node I). If I = P, graphical picking is enabled and all remaining command fields are ignored (valid only in the GUI). J, K, L, M, N, O, P :Number assigned to second (node J) through eighth (node P) nodal position, if any.EGEN, ITIME, NINC, IEL1, IEL2, IEINC, MINC, TINC, RINC, CINC, SINC, DX, DY, DZGenerates elements from an existing pattern.ITIME, NINC :Do this generation operation a total of ITIMEs, incrementing all nodes in the given pattern by NINC each time after the first. ITIME must be >1 if generation is to occur. NINC may be positive, zero,or negative. If DX, DY, and/or DZ is specified, NINC should be setso any existing nodes (as on NGEN)are not overwritten.IEL1, IEL2, IEINC :Generate elements from selected pattern beginning with IEL1 to IEL2 (defaults to IEL1)in steps of IEINC (defaults to 1). If IEL1 is negative, IEL2 and IEINC are ignored and the last |IEL1|elements (in sequence backward from the maximum element number) are used as the pattern to be repeated.If IEL1 = ALL, IEL2 and IEINC are ignored and use all selected elements [ESEL] as pattern to be repeated.If P1 = P, graphical picking is enabled and all remaining command fields are ignored (valid only in theGUI). A component name may also be substituted for IEL1 (IEL2 and INC are ignored).MINC :Increment material number of all elements in the given pattern by MINC each time after the first.TINC :Increment type number by TINC.RINC :Increment real constant table number by RINC.CINC :Increment element coordinate system number by CINC.SINC :Increment section ID number by SINC.DX, DY, DZ :Define nodes that do not already exist but are needed by generated elements (as though the NGEN,ITIME,INC,NODE1,,,DX,DY,DZ were issued before EGEN). Zero is a valid value. If blank, DX, DY, and DZ are ignored.Note: A pattern may consist of any number of previously defined elements. The MAT, TYPE, REAL, ESYS, andSECNUM numbers of the new elements are based upon the elements inthe pattern and not upon the currentspecification settings.EDELE, IEL1, IEL2, INCDeletes selected elements from the model.IEL1, IEL2, INC :Delete elements from IEL1 to IEL2 (defaults to IEL1) in steps of INC (defaults to 1).If IEL1 = ALL, IEL2 and INC are ignored and all selected elements [ESEL] are deleted. If IEL1 = P, graphicalpicking is enabled and all remaining command fields are ignored(valid only in the GUI). A componentname may also be substituted for IEL1 (IEL2 and INC are ignored)./ESHAPE, SCALE, KEY ( 显示由实常数或截面定义所确定的线或面 (壳体) 单元)Displays elements with shapes determined from the real constants or section definition. SCALE Scaling factor:0 — Use simple display of line and area elements. This value is the default.1 — Use real constants or sec tion definition to form a solid shape display of the applicableelements.FAC — Multiply certain real constants, such as thickness, by FAC (where FAC > 0.01) and use themto form a solid shape display of elements.Current shell thickness key: KEY0 — Use current thickness in the displaced solid shape display of shell elements (valid forSHELL181, SHELL208, SHELL209, and SHELL281). This value is the default.1 — Use initial thickness in the displaced solid shape display of shell elements.ET, ITYPE, Ename, KOP1, KOP2, KOP3, KOP4, KOP5, KOP6, INOPRDefines a local element type from the element library.ITYPE :Arbitrary local element type number. Defaults to 1 + current maximum. Ename:Element name (or number) as given in the element library in Chapter 4 of the Element Reference.The name consists of a category prefix and a unique number, such as BEAM3. The category prefix of the name (BEAM for the example) may be omitted but is displayed upon output for clarity. If Ename = 0, the element is defined as a null element.KOP1,. . . , KOP6 :KEYOPT values (1 through 6) for this element, as described in the Element Reference.INOPR :If 1, suppress all element solution printout for this element type.R, NSET, R1, R2, R3, R4, R5, R6Defines the element real constants.NSET :Set identification number (arbitrary). If same as a previous set number, set is redefined. Set numberrelates to that defined with the element [REAL]. Note that the GUI automatically sets this value. R1, R2, R3, . . . , R6: Real constant values (interpreted as area, moment of inertia, thickness, etc., as required for the particular element type using this set), or table names for tabular input of boundaryconditions. Use RMORE command if more than six real constants per set are to be input.MP, Lab, MAT, C0, C1, C2, C3, C4Defines a linear material property as a constant or a function of temperature. Lab :Valid material property label. Applicable labels are listed under "Material Properties" in the inputtable for each element type in the Element Reference. See Linear Material Properties of the Element Referencefor more complete property label definitions:EX — Elastic moduli (also EY, EZ).ALPX — Secant coefficients of thermal expansion (also ALPY, ALPZ).CTEX — Instantaneous coefficien ts of thermal expansion (also CTEY, CTEZ).THSX — Thermal strain (also THSY, THSZ).REFT — Reference temperature. Must be defined as a constant; C1 through C4 are ignored.PRXY — Major Poisson's ratios (also PRYZ, PRXZ).NUXY — Mino r Poisson's ratios (also NUYZ, NUXZ).GXY — Shear moduli (also GYZ, GXZ).DAMP — K matrix multiplier for damping.Note: If used in an explicit dynamic analysis, the value corresponds to the percentageof damping in the high frequency domain. For example, 0.1 roughly corresponds to10% damping in the high frequency domain.DMPR — Constant material damping coefficient.MU — Coefficient of friction.DENS — Mass density.C — Specific heat.ENTH — Enthalpy.KXX — Thermal conductivities (also KYY, KZZ).HF — Convection or film coefficient.EMIS — Emissivity.QRATE — Heat generation rate.VISC — Viscosity.SONC — Sonic velocity.RSVX — Electrical resistivities (also RSVY, RSVZ ).PERX — Electric relative permittivities (also PERY, PERZ).Note: If you enter permittivity values less than 1 for SOLID5, PLANE13, or SOLID98, theprogram interprets the values as absolute permittivity. Values input for PLANE223,SOLID226, or SOLID227 are always interpreted as relativepermittivity.MURX — Magnetic relative permeabilities (also MURY, MURZ).MGXX — Magnetic coercive forces (also MGYY, MGZZ).LSSM — Magnetic loss tangent.LSST — Electric loss tangent.SBKX — Seebeck coefficients (also SBKY, SBKZ).MAT :Material reference number to be associated with the elements (defaults to the current MAT setting [MAT]).C0 :Material property value, or if a property-versus-temperature polynomial is being defined, the constant term in the polynomial. C0 can also be a table name (%tabname%); if C0 is a table name, C1 through C4 areignored.C1, C2, C3, C4 :Coefficients of the linear, quadratic, cubic, and quartic terms, respectively, in the property-versus-temperature polynomial. Leave blank (or set to zero) for a constant material property. Notes :MP defines a linear material property as a constant or in terms of a fourth order polynomial as a function of temperature. (See the TB command for nonlinear material property input.) Linear materialproperties typically require a single substep for solution, whereas nonlinear material properties require multiple substeps; see Linear Material Properties in the Element Reference for details.If the constants C1 - C4 are input, the polynomial234Property = C0 + C1(T) + C2(T) + C3(T) + C4(T)is evaluated at discrete temperature points with linearinterpolation between points (that is, a piecewise linear representation) and a constant-valued extrapolation beyond the extreme points. First-order properties use two discrete points (?9999?). The MPTEMP or MPTGEN commands must be used for second and higher orderproperties to define appropriate temperature steps. To ensure thatthe number of temperatures defined via the MPTEMP and MPTGEN commands is minimally sufficient for a reasonable representation of the curve, ANSYS generates an error message if the number is less than N, and a warning message if the number is less than 2N. The value N represents thehighest coefficient used; for example, if C3 is nonzero and C4 is zero,a cubic curve is being used which is defined using 4 coefficients sothat N = 4.A polynomial input is not valid in an explicit dynamic analysis orfor Lab = DAMP. C1, C2, C3, and C4 areignored.The use of tabular material properties ( = %%) is available only for FLUID116. Fluid properties C0tabnamecan be evaluated as a function of pressure, temperature, velocity, time, and location (independent variables). Use the *DIM command to create the table of property values as a function of the independent variables. Then refer to this table via the MP command for the property. If using temperature or pressure independent variables, you need to activate the appropriate pressure or temperature degrees of freedom on the element. Tabular material properties are calculated before the first iteration (that is, using initial values [IC]).For more information about using table-type array parameters, seethe discussion on applying tabular boundaryconditions in the . Basic Analysis GuideWhen defining a reference temperature (MP,REFT), you can convert temperature-dependent secant coefficientsof thermal expansion (SCTE) data from the definition temperature to the reference temperature. To do so,issue the MPAMOD command.This command is also valid in SOLUTION.Product RestrictionsCommand Option Lab Available ProductsALPX MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS ALPY MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS ALPZ MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS C MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS CTEX MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS CTEY MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS CTEZ MP ME ST PR PRN DS DSS <><> <> DY PP <> EME MFS DAMP MP ME ST <> <> <> <> <> <> <> DY PP <> EME MFS DENS MP ME ST PR PRN DS DSS <> <> EH DY PP <> EME MFS DMPR MP ME ST PR PRN <> <> <> <> <> DY PP <> EME MFS EMIS MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS ENTH MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS EX MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS EY MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS EZ MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS GXY MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS GXZ MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS GYZ MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS HF MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS KXX MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS KYY MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS KZZ MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS LSSM MP <> <> <> <> <> <> <> EM EH <> PP <> EME <> LSST MP ME <> <> <> <> <> <> EM EH <> PP <> EME MFS MGXX MP ME <> <> <> <> <> <> EM <> DY PP <> EME MFS MGYY MP ME <> <> <> <> <> <> EM <> DY PP <> EME MFSMGZZ MP ME <> <> <> <> <> <> EM <> DY PP <> EME MFS MU MP ME ST <> PRN <> <> <> <> <> DY PP <> EME MFS MURX MP ME ST PR PRN DS DSS FL EM EH DY PP <> EME MFS MURY MP ME ST PR PRN DS DSS FL EM EH DY PP <> EME MFS MURZ MP ME ST PR PRN DS DSS FL EM EH DY PP <> EME MFS NUXY MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS NUXZ MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS NUYZ MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS PERX MP ME <> <> <> <> <> FL EM EH DY PP <> EME MFS PERY MP ME <> <> <> <> <> FL EM EH DY PP <> EME MFS PERZ MP ME <> <> <> <> <> FL EM EH DY PP <> EME MFS PRXY MP ME ST PR PRN DS DSS FL <> <> DY PP <> EME MFS PRXZMP ME ST PR PRN DS DSS FL <> <> DY PP <> EME MFS PRYZ MP ME ST PR PRN DS DSS FL <> <> DY PP <> EME MFS QRAT MP ME ST PR PRN DS DSS <> EM <> DY PP <> EME MFS REFT MP ME ST PR PRN DS DSS <> <> <> DY PP <> EME MFS RSVX MP ME ST PR PRN DS DSS FL EM EH DY PP <> EME MFS RSVY MP ME ST PR PRN DS DSS FL EM EH DY PP <> EME MFS RSVZ MP ME ST PR PRN DS DSS FL EM EH DY PP <> EME MFS SBKX MP ME <> <> <> <> <> <> EM <> <> PP <> EME MFS SBKY MP ME <> <> <> <> <> <> EM <> <> PP <> EME MFS SBKZ MP ME <> <> <> <> <> <> EM <> <> PP <> EME MFS SONC MP ME <> <> <> <> <> FL <> <> DY PP <> EME MFS THSX MP ME ST <> <> <> <> FL <> <> DY PP <> EME MFS THSY MP ME ST <> <> <> <> FL <> <> DY PP <> EME MFS THSZ MP ME ST <> <> <> <> FL <> <> DY PP <> EME MFS VISC MP ME ST <> <> <> <> FL <> <> DY PP <> EME MFS ET, ITYPE, Ename, KOP1, KOP2, KOP3, KOP4, KOP5, KOP6, INOPR MP,Lab,MAT,C0,C1,C2,C3,C4(定义线性材料特性)lab: 待定义的特性项目(ex,alpx,reft,prxy,nuxy,gxy,mu,dens)ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号(缺省为当前材料号), 对应ET所定义的号码(ITYPE),表示该组属性属于ITYPE。
