变压器绕组变形试验方案
电力变压器绕组变形的测试方法及对比分析
电力变压器绕组变形的测试方法及比照分析十九冶电装分公司任兆兴内容摘要：本文从变压器绕组变形的测试原理、测试接线方法、变形的判断方法、现场检测要点等几个方面，分别介绍了低压电抗法和频率响应法在变压器绕组变形现场测试中的应用方法，并比照分析了低压电抗法和频率响应法之间的优点与缺乏。
关键词:变压器绕组变形、低压电抗法、频率响应法、现场检测要点、比照分析。
一、前言：电力变压器是电力系统中最重要的设备之一，直接关系着电网的平安运行。
据国家电网公司不完全统计，变压器绕组变形引起的事故占变压器事故的1/4以上。
因此，目前世界各国都在积极开展电力变压器绕组变形诊断测试，国家电网公司在?防止电力生产重大事故的二十五项重点要求?中，已明确把绕组变形试验列入变压器出厂、交接和发生短路事故后的必试工程。
变压器绕组变形是指电力变压器绕组在机械力或电动力作用下发生的轴向或径向尺寸变化，通常表现为绕组局部扭曲、鼓包或移位等特征。
变压器在遭受短路电流冲击或在运输过程中遭受冲撞时，均有可能发生绕组变形现象[1]。
变压器绕组发生变形后，其内部的电感、电容分布参数必然发生相对变化。
用常规方法(如测量变比、直阻和电容)判断变压器绕组是否发生变形是很困难的，一般只能通过变压器吊罩检查来验证，但吊罩检查不仅要花费大量的人力物力，而且对变压器本身也有一定的危害性。
因此能在现场不吊罩检查情况下快速判断变压器绕组有无变形的试验方法和仪器出现后，很快便得到了广泛的运用。
二、变压器绕组变形测试方法介绍：1、短路阻抗法：变压器绕组变形测试最早使用的方法是由前苏联提出的短路阻抗法。
其原理是通过测量变压器绕组在50Hz工频电压下变压器绕组的短路阻抗或漏抗，由阻抗或漏抗值的变化来判断变压器绕组是否发生了危及运行的变形，如匝间短路、开路、线圈位移等。
短路阻抗法主要用测量变压器绕组的短路阻抗等集中参数的变化来判断绕组是否发生变形。
但对变形不是特别严重的绕组或者缺陷仅在绕组的个别部位，集中参数的变化将不明显，使用一般检测短路阻抗的方法，很难获得必要的检测灵敏度，所以测量效果不是很好。
11,变压器绕组变形(频响法)测试标准化作业指导书
文件编号
-–-2006
页数
5
版本
第一版
生效日期
2006年06月01日
变压器绕组变形（频响法）测试
标准化作业指导书
文件受控
状态
编写
审核
批准
姓名
曹永源
徐近龙
蔡云峰
收文部门
代码
日期
2006/05
2006/05
2006/05
2006-06-01发布2006-06-01实施
1、所有试验设备均应常规检查、校验合格且装备齐全。
2、确认绝缘工器具均在校验合格期内，且外观检查合格。
工器具及材料准备表
序号
名称
规格
单位
数量
1
绕组变形测试仪（扫频检测仪）
套
1
2
电源线盘
220 V / 30M
只
1
3
直流电阻测试仪
套
1
4
电压比测试仪
套
1
5
试验接线、绝缘带（绳）
套/根
若干/1
6
计算器
块
1
7
所有测试数据必须进行“三比较”，即与标准比较、与原始数据比较、三相之间比较，应符合有关规定。
6
工作结束前的一般顺序
1）在确认数据后拆除电源（由两人进行，其中一人为监护人。）
2）撤去所有试验设备、工器具和接线，最后拆试工作保护接地线。
3）工完场清，被试设备恢复测试前状态（平衡绕组短ห้องสมุดไป่ตู้接地）。
7
出具试验报告
温、湿度计
只
1
8
绝缘梯
架
1
9
主变压器局部放电及绕组变形试验方案
xxx330KV升压站工程主变压器局部放电及绕组变形试验方案xxx公司xxx330KV升压站工程xxx年四月工程名称: xxx330KV升压站工程业主单位：xxx风力发电有限公司xxx公司设计单位：xxx省电力设计院监理单位：xxxxxx咨询监理有限责任公司施工单位：xxx公司[文件题名]：主变压器局部放电及绕组变形试验方案审批：年月日审核：年月日编制：年月日【摘要】本方案提出主变局部放电测量试验的设备准备、试验接线、测量方法、加压程序、工频交流耐压试验的设备准备、试验接线、测量方法、加压程序、绕组变形试验的设备准备、试验接线、测量方法及各项试验的安全措施。
一．主变局部放电试验1．被试变压器参数1．1．1#主变型号： SFPZ10-240000/330 额定电压： 363-35kV连接组别：YN ,d11 额定容量： 240MVA冷却方式：DOAF生产厂家：泰安泰山电气有限公司出厂时间：2010年12月13日出厂编号：TE10-0161．2．2#主变型号：SFPZ11-240000/330额定电压：363-35kV连接组别：YN ,d11 额定容量：240MVA冷却方式：DOAF生产厂家：南通晓星变压器有限公司出厂时间：2010年8月出厂编号：NP10-1201-012．试验目的变压器交接前的现场局部放电测量，以检验变压器交接后的质量，保证其安全投入运行。
3．试验依据DL 417—92 《电力设备局部放电现场测量导则》GB 50150-2006 《电气装置安装工程电气设备交接试验标准》GB1094.3—2003 《电力变压器》4．主要试验设备使用上海思源电气股份有限公司生产的VFSR-W 系列变频串联谐振成套试验装置，配置型号为：①变频电源（VF-3-300 1台）各参数如下：输入电压 380V ，三相，50Hz 输出电压：0---460V 输出容量：300kW 输出电流：750A 频率调节范围：20---400Hz 频率分辨率：0.02Hz ②励磁变（YD-300/8.5 1台）各参数如下：输入：460V ，565A 输出：8.5kV ，4.25kV 额定容量：300kVA 额定电流：35.3A/70.59 A 额定频率：30-300Hz③试验电抗器（YDTKW-1200kVA/40kV 2只串）各参数如下： 额定电压：40kV. 额定频率：30-30Hz额定电流：30A 额定容量：1200kVA 额定电抗：1.06 H ④分压器（TRF-80/0.001）一只。
电力变压器绕组变形及测试方法分析
电力变压器绕组变形及测试方法分析摘要：电力变压器绕组轴向或径向变形会对其平安稳定运行产生重大影响，严重时会导致恶性放电事故，因此对大型变压器绕组变形原因分析和测试是一个重要课题，文章通过对变压器绕组在机械力或电动力作用下可能发生轴向或径向尺寸变化的表现形式、产生原因及测试办法进行了阐述详细介绍了绕组变形的测试办法，对变压器的运输、安装、运行有借鉴意义。
关键词：电力变压器；绕组变形；测试办法1概述变压器在电力系统中起着至关重要的作用，它利用电磁感应原理，把输入的交流电电压升高或降低为同频率的交流电输出，当电压升高时，有利于电能传输，降低损耗，提高经济性；电压降低时，为用户提供方便可利用的电能，满足用户需求。
大型电力变压器一般为油浸式，主要由器身、油箱、冷却装置、爱护装置、出线装置组成，器身是核心部件，铁芯、绕组、绝缘结构、引线、分接开关集成在器身本体外壳内，外壳内充斥变压器油，起到散热和绝缘的作用。
电力变压器在运输、检修、运行过程中，遭受机械外力、电动力时，可能导致绕组发生变形，变压器绕组发生变形后继续运行属于带隐患运行状态，当发生线路过电压或短路电流冲击时，诱发放电故障，甚至发生短路现象，造成电网事故。
因此，在变压器交接试验和预防性试验时加强绕组变形测试十分必要。
2绕组变形原因分析及预防措施2.1绕组变形原因〔1〕变压器绕组受外力冲击。
新出厂的变压器在运输、就位、安装过程中，不可防止的要受到外力影响，示例，运输、就位时发生碰撞或较大幅度倾斜；安装时内部钻检或吊罩检查，工器具、机械的碰撞等，都将导致绕组发生损坏和变形现象。
〔2〕运行过程中受短路电流冲击。
短路电流冲击是导致变压器绕组变形的主要原因之一，特别是在近变压器本体短路，绕组经过的短路电流数值很大，使其遭受巨大的电动冲击力，由于电流的热效应，导致绕组温度迅速升高，导线的机械强度迅速下降，最终将导致变压器绕组发生变形。
〔3〕爱护系统存在死区或动作失灵。
变压器绕组变形测试方法
变压器绕组变形测试方法
嘿，咱今儿就来唠唠变压器绕组变形测试方法。
你说这变压器啊，就像咱家里的大宝贝，得好好照顾着。
那绕组呢，就是它的重要部分，要是变形了，那可不得了。
咱先说说这频率响应分析法。
就好比给变压器做了个全面的“体检”，通过检测不同频率下的响应情况，来看看绕组是不是有啥问题。
这就
像医生拿着各种仪器在咱身上这儿听听那儿测测，能发现那些隐藏的
小毛病呢。
还有短路阻抗法，这就像是给变压器绕组来了个“力量测试”。
看看
它在短路状态下的表现，能不能经得住考验。
如果阻抗有变化，那可
就得注意啦，说不定绕组就变形啦。
然后是低压脉冲法。
这就像是给绕组拍了张“快照”，通过脉冲的传
播和反射来判断绕组的情况。
这多神奇呀，一个小小的脉冲就能发现
大问题。
这几种方法各有各的好，就像咱生活里不同的工具，各有用处。
咱
不能光靠一种方法就下定论，得综合起来看。
就好比咱不能光看体温
就说身体没问题，还得看看心跳呀、血压啥的。
你想想，要是变压器绕组变形了没发现，那后果多严重啊！说不定哪天就突然“罢工”了，那可就麻烦大了。
所以说呀，这些测试方法可重要了，就像给变压器上了一道保险。
咱平时也得多留意变压器的情况，别等出了问题才着急。
就像咱自己的身体，平时就得注意保养，别等生病了才后悔。
总之呢，变压器绕组变形测试方法可不能小瞧，得好好掌握，好好运用。
这样才能让变压器这个大功臣好好为我们服务呀！这可不是开玩笑的事儿，大家都得重视起来呀！。
变压器绕组变形试验问题

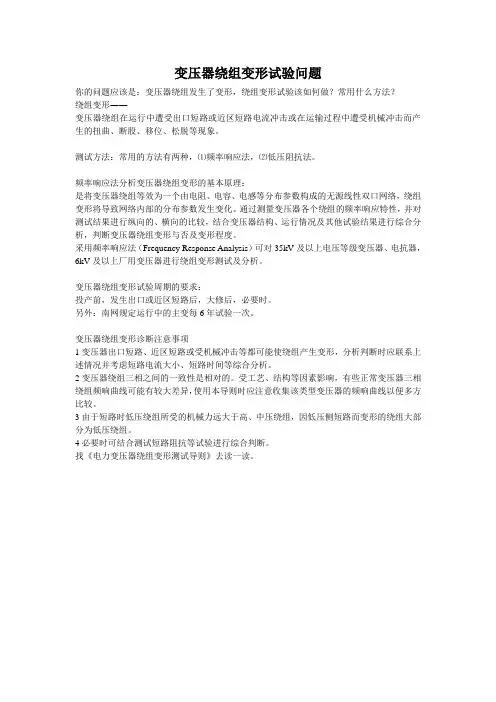

变压器绕组变形试验问题
你的问题应该是：变压器绕组发生了变形，绕组变形试验该如何做？常用什么方法？
绕组变形――
变压器绕组在运行中遭受出口短路或近区短路电流冲击或在运输过程中遭受机械冲击而产生的扭曲、断股、移位、松脱等现象。
测试方法：常用的方法有两种，⑴频率响应法，⑵低压阻抗法。
频率响应法分析变压器绕组变形的基本原理：
是将变压器绕组等效为一个由电阻、电容、电感等分布参数构成的无源线性双口网络，绕组变形将导致网络内部的分布参数发生变化。
通过测量变压器各个绕组的频率响应特性，并对测试结果进行纵向的、横向的比较，结合变压器结构、运行情况及其他试验结果进行综合分析，判断变压器绕组变形与否及变形程度。
采用频率响应法（Frequency Response Analysis）可对35kV及以上电压等级变压器、电抗器，6kV及以上厂用变压器进行绕组变形测试及分析。
变压器绕组变形试验周期的要求：
投产前，发生出口或近区短路后，大修后，必要时。
另外：南网规定运行中的主变每6年试验一次。
变压器绕组变形诊断注意事项
1变压器出口短路、近区短路或受机械冲击等都可能使绕组产生变形，分析判断时应联系上述情况并考虑短路电流大小、短路时间等综合分析。
2变压器绕组三相之间的一致性是相对的。
受工艺、结构等因素影响，有些正常变压器三相绕组频响曲线可能有较大差异，使用本导则时应注意收集该类型变压器的频响曲线以便多方比较。
3由于短路时低压绕组所受的机械力远大于高、中压绕组，因低压侧短路而变形的绕组大部分为低压绕组。
4必要时可结合测试短路阻抗等试验进行综合判断。
找《电力变压器绕组变形测试导则》去读一读。
检测变压器绕组变形的方法
检测变压器绕组变形的方法摘要：一、引言二、变压器绕组变形检测方法1.频率响应法2.内部故障频率响应分析方法3.专用测试仪器测量4.具体测试步骤5.测量数据处理与分析三、变压器绕组变形判断方法1.比较db值2.与其他同类型变压器比较3.结合短路和位移情况判断四、结论正文：随着电力系统的快速发展，变压器在电力系统中的地位日益重要。
然而，在长时间的使用过程中，变压器绕组可能会发生变形，这对接下来的运行和维护带来了一定的隐患。
因此，对变压器绕组变形进行准确检测显得尤为重要。
本文将详细介绍变压器绕组变形检测的方法，以及判断和处理变压器绕组变形的相关步骤。
首先，我们来了解变压器绕组变形检测的方法。
目前，主要采用的是频率响应法。
在这种方法中，变压器的每个绕组都被视为一个由线性电阻、电感、电容等分布参数构成的无源线性双口网络。
当施加较高频率的电压时，如果绕组发生变形，那么绕组内部的分布电感、电容等参数会发生变化，从而导致网络的频率响应特性发生变化。
通过测量这种变化，就可以判断出绕组是否发生变形。
具体的测试步骤如下：首先，对变压器的每个绕组施加一系列特定频率的信号，然后测量其两端的响应信号。
通过这种方法，可以得到每个绕组的频率响应特性。
对于中性点引出的绕组，依次测量0a、0b、oc的频率响应特性；对于角接的绕组，依次测量ab、cd的频率响应特性。
得到测量数据后，需要进行处理和分析。
其中，db值是一个重要的参考指标。
如果db值明显增大，比如大于35db，那么就可能表明绕组发生了变形。
如果没有原始的测试数据进行比较，也可以与其他同厂同型同期变压器的测试结果进行比较，如果db值明显变大，那么也可能表明绕组发生了变形。
此外，还需要注意变压器绕组的位移情况。
高频部分（500,khz以上）能反应出变压器绕组的位移，而中、低频部分（10～500khz）的频响曲线具有较丰富的谐振点，这些谐振点的变化灵敏地反应了变压器绕组断股、鼓包、扭曲、饼间错位等变形情况。
变压器绕组变形测试技术
变压器绕组等值网络图
当频率超过1kHz时，变压器每个绕组可看成一个由电阻、电 容、电感等分布参数构成的无源线性双端网络。
L L L
Vi C
Vo K C K C C K C
H（t）=Vo（t）/Vi（t）
H（jω）=Vo（jω）/Vi（jω）
判断依据
相关性 在实际的使用中，通过对比承受短路电流 前后变压器绕组频响特性曲线谐振点位置 的差异、两条曲线的相关系数来判断变压 器绕组的变形程度，这就引入了相关系数 这个概念。
变压器绕组通过电流时，磁路中会产生漏 磁通，从而产生漏电势。漏电势的大小主 要由绕组尺寸、匝数、额定相电流、频率、 每匝电势等决定，而漏电抗的大小则取决 于漏电势的大小。因此，绕组发生变形后， 其几何尺寸的变化必然引起漏电抗的变化， 从而引起漏电势的变化；又由于变压器绕 组电阻压降很小，电抗压降即可认为就是 阻抗电压，故便可以通过测量阻抗电压的 变化来判定变压器绕组的变形程度。
测试事例分析－频响法
储奇门110kV#2主变绕组变形测试分析 主变绕组变形测试分析 储奇门
比较绕组 HoHA与HoHB HoHB与HoHC HoHA与HoHC lalb与lblc lblc 与lcla lalb与lcla
相关系数 2.65975 2.58616 2.51719 1.3872 0.79041 0.51906
结论：110kV绕组未 发生变形，10kV绕 组发生了变形
阻抗电压法分析
变压器档位 1档（最大分接档）10档（额定档） 项目 出厂值（kW） 短路损 实测值（kW） 180.125 耗 相对误差（%） 出厂值（%） 阻抗电 实测值（%） 11.336 压 相对误差（%） 11.147 170.17
主要测试方法
变压器绕组变形试验方案
遵义220kV海龙变I号主变增容工程变压器绕组变形试验方案批准：审核：编写：葛洲坝集团电力有限责任公司试验中心二〇一六年九月变压器绕组变形试验方案1、范围本作业指导书适用于电力生产、基建、试验研究等单位和部门。
本作业指导书规定了交接验收、预防性试验、检修过程中的变压器绕组变形试验（频率响应法）的试验项目的引用标准、仪器设备要求、试验人员资质要求和职责、作业程序、试验结果判断方法和试验注意事项等。
制定本指导书的目的是规范试验操作，保证试验结果的正确性，为设备运行、监督、检修提供依据；指导设备管理人员应用变压器绕组变形测试技术对电力变压器进行检测和诊断，为变压器设备运行检修提供依据，提高变压器设备运行的可靠性。
变压器绕组变形测试技术是根据测得的变压器各绕组频率响应特性的一致性，结合设备结构、运行情况及其他项目进行全面的、历史的、综合的分析比较。
以判断变压器绕组变形程度。
本作业指导书提出的判断方法和注意值仅适用于使用差值判断变压器绕组变形的方法。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GB1094.1 电力变压器 第一部分 总则GB1094.2 电力变压器 第二部分 温升GB1094.3 电力变压器 第三部分 绝缘水平和绝缘试验3 定义本作业指导书采用下列定义。
3.1 变压器绕组变形变压器在运行中不可避免地要遭受出口短路或近区短路故障冲击，在运输安装过程中也可能受到碰撞冲击。
在这些冲击力（包括电动力和机械力）作用下，变压器绕组变就可能发生轴向、径向尺寸变化、位移、扭曲、鼓包等变形。
3.2 变形程度正常指变压器牌原始状态或不存在明显变形，可以继续运行，绕组不需要整修。
解读短路阻抗法变压器绕组变形测试
变压器是电力系统中主要电气设备之一，对电力系统的安全运行起着重大的作用。
在变压器的运行过程中，其绕组难免要承受各种各样的短路电动力的作用，从而引起变压器不同程度的绕组变形。
绕组变形以后的变压器，其抗短路能力急剧下降，可能在再次承受短路冲击甚至在正常运行电流的作用下引起变压器彻底损坏。
为避免变压器缺陷的扩大，按华东电力公司和省电力局的有关变压器类设备的反事故技术措施的要求，对已承受过短路冲击的变压器，必须进行变压器绕组变形测试。
变压器绕组变形测试的方法主要有短路阻抗法、低压脉冲法和频响分析法等3种。
现就短路阻抗法变压器绕组变形测试技术问题作进一步的分析和研究。
2短路阻抗法变压器绕组变形测试的基本原理变压器的短路阻抗是指该变压器的负荷阻抗为零时变压器输入端的等效阻抗。
短路阻抗可分为电阻分量和电抗分量，对于110kV及以上的大型变压器，电阻分量在短路阻抗中所占的比例非常小，短路阻抗值主要是电抗分量的数值。
变压器的短路电抗分量，就是变压器绕组的漏电抗。
变压器的漏电抗可分为纵向漏电抗和横向漏电抗两部分，通常情况下，横向漏电抗所占的比例较小。
变压器的漏电抗值由绕组的几何尺寸所决定的，变压器绕组结构状态的改变势必引起变压器漏电抗的变化，从而引起变压器短路阻抗数值的改变。
3变压器绕组变形测试对试验仪器的基本要求用于现场变压器绕组变形测试的短路阻抗测试仪除必须具备携带方便、操作简单、具有良好的测试精度及测试重复性外，还必须具有良好的抗干扰能力。
现场的干扰主要来自于以下几个方面：(1)试验电源谐波的影响；(2)试验电源电压的不稳定性；(3)试验现场的50Hz同频干扰。
现就以上三方面因素对短路阻抗测试值的影响及消除措施简述如下。
3.1消除试验电源谐波对测试结果的影响试验用的电源，难免有各种各样的谐波存在，而且谐波分量的幅值是不稳定的。
高次谐波对变压器短路阻抗的测试值有较大的影响。
设被试变压器在无谐波情况下的短路阻抗值为Z，当施加具有谐波分量的测试电压u=α1sin(ωt＋ψ)＋α2sin(3ωt＋ψ1)时，流过变压器的电流为：由上式可知，由于测试电源谐波的存在，实测短路阻抗值与无谐波情况下的短路阻抗值之间具有一定的差异。
变压器绕组变形
目录1. 工程概述 (1)1.1 编制说明 (1)1.2 编制依据 (1)1.3 工程简况2. 试验准备2.1 试验工作前准备 (1)2.2 现场人员标准 (2)2.2.1 工作人员标准 (2)2.2.2 管理人员监督标准 (2)3. 试验方法及要求 (3)3.1 工作流程图 (3)3.1.1 整体工作流程 (3)3.1.2 现场工作程序 (3)3.2 试验现场布置 (4)3.3 现场试验接线图 (4)3.4 现场试验操作步骤 (5)4. 质量标准 (6)4.1 现场试验数据判断标准 (6)4.2 试验数据分析 (7)5. 安全注意事项 (7)5.1 危险点预控 (7)5.2 安全措施 (7)5.3 组织措施 (8)5.4 技术措施 (8)6. 文明施工、环境保护及成品保护措施 (9)7. 仪器、设备及工器具配备表 (9)8. 记录表格 (9)8.1 原始记录表格.......................... 错误！未定义书签。
8.2 试验报告表格错误！未定义书签。
变压器绕组变形试验作业指导书1.工程概述1.1编制说明本试验作业指导书是针对变压器绕组变形现场交接试验工作，从全过程管理的角度，对影响试验质量和安全、文明生产的环节进行标准化规范，对人员、试验仪器、工器具、安全教育等方面作了具体规定，要求工作负责人在开工时必须交待现场安全措施、工作任务、危险点等，本标准由工作负责人负责，现场工作中逐项严格执行。
1.2编制依据1.2.1电气装置安装工程电气设备交接试验标准《GB50150-2006> 1.2.2产品技术条件1.2.3电力建设安全工作规程（变电部分）《DL5009P3-1997》2005年确认1.3工程简况2.试验准备2.1试验工作前准备2.2现场人员标准2.2.1工作人员标准3.试验方法及要求3.1工作流程图3.1.1整体工作流程3.1.2现场工作程序3.2试验现场布置试验人员通道围栏上标有高压止步字样3.3现场试验接线图3.3.1接线要求a. 变压器绕组变形检测须在直流试验项目之前或者在变压器绕组得到充分放电以后进行，否则将会影响检测数据的重复性甚至导致检测仪器损坏。
变压器绕组变形试验
作为绕组变形测试方法，主要有阻抗法、低压脉冲法及
频率响应法三种。
2. 绕组变形测量方法
2.1 阻抗法 其原理是通过测量变压器绕组在50Hzห้องสมุดไป่ตู้的阻抗或漏抗，
由阻抗或漏抗值的变化来判断变压器绕组是否发生了危及运
行的变形、匝间短路、开路、线圈位移等。 国标和IEC标准都规定了额定电流下阻抗变化的限值， IEC建议超过3%为异常，国标认为根据线圈结构的不同取 2%～4%。
时，变压器的铁心基本不起作用。
3. 频率响应法原理
每个绕组均可视为一个由电阻、电容、电感等分布参数
构成的无源线性双端口网络，并且忽略绕组的电阻（通常 很小），则绕组的等效网络如下页图表示:
2. 绕组变形测量方法
2.3 频率响应法 频率响应法的测试原理如图2.2所示。
频率响应法的测试原理图
在绕组的一端输入扫频电压信号Vs（依次输入不同频率的 正弦波电压信号），通过数字化记录设备同时检测不同扫 描频率下绕组两端的对地电压信号Vi(n)和Vo(n)，并进行 相应的处理，最终得到被测变压器绕组的传递函数H(n): H(n)=20log[Vo(n)/Vi(n)]
3. 频率响应法原理
3.1变压器线圈的等值电路
变压器线圈一般都设计为饼式结构，其目的是为了绝缘 和耐压考虑的，同时各饼之间都有间隙，便于散热，各线
圈饼对地及对其它相、其它电压等级线圈都有一个临近电
容，线圈自然也有电感。另外套管还有对地电容，引线及 接头对地也有电容，所有这些按其所在结构的位置，都有 其所代表的结构参数，所以按其结构，可以构成一个变压 器的线圈在进行测试时的一个等值电路。当频率超过1kHz
压器的安全、可靠运行。
2. 绕组变形测量方法
变压器绕组变形试验
变压器绕组变形试验绕组变形原因：①外部作用力；②出口短路时电磁力的作用；③几十倍短路电流流过绕组会发热，绕组表面绝缘被破坏，绕组机械性能下降；④过电压，包括雷电过电压、操作过电压。
测量方法：采用频响法测量绕组变形，等效示意图如下图所示。
其中，s U 为不同频率的正弦电压，0U 为电压输出，L 、s C 、k C 为变压器结构参数，L 为绕组电感，s C 为饼间电容，k C 为绕组对地电容，Z 为输入阻抗。
频率响应(w)(w)|H(w)|(w)o s U H U ϕ==∠。
输入电压频率包括低频、中频、高频三段，低频段为1~100kHz ，中频段为100~600kHz ，高频段为600~1000kHz 。
低频段时，s C 较大，L 起主要作用，主要反映绕组情况；中频段时，s C 、L 均起作用，峰谷值比较多，主要反映线圈相对位置变化、饼间电容、电感；高频段时L 值较大，k C 、s C 起主要作用，反映绕组引线对地、引线对绕组情况。
大家普遍关注低频段的情况，以低频段结果为主，以高、中频段结果为辅。
从相似性角度看，低压绕组一致性较好。
绕组变形的另一个判据为低压短路阻抗，低压短路阻抗和幅频响应对应结合判断绕组变形。
U s 0绕组变形试验规定：66kV 以上电压等级变压器采用频率响应法，66kV 以下采用低电压短路阻抗法，检修规程中两者都要做；承受短路电流冲击后，要做绕组变形试验。
短路后，绕组受电动力情况：轴线、径向，低压绕组朝贴心压缩，高压绕组向外扩张。
低压绕组整体压缩，高压绕组整体拉伸。
试验设备及接线：试验采用的设备为Rzbx-FR 型变压器绕组变形综合测试仪，如图所示。
设备配套共五根接线，一条输入线，一端为钳夹（红色），另一端分为两个接线端，分别与设备的“信号”、“输入”端相连；一条为输出线，一端为钳夹（黑色），另一端接设备“输出”端；一条为接地线；一条为电源线。
接线方式分为四种方式（如下图）：对于有中性点引出的星形接线，O 端输入（红色钳夹）、A 端测量（黑色钳夹），O 端输入（红色钳夹）、B 端测量（黑色钳夹），O 端输入（红色钳夹）、C 端测量（黑色钳夹）；对于无中性点引出的星形接线，A 端输入、B端测试，B端输入、C端测试，C端输入、A端测试；对于角形接线，a端输入、b端测试，b端输入、c端测试，c端输入、a端测试；对于单项变压器，x端输入、a端测试，y端输入、b端测试，z端输入、c端测试。
110kv变压器绕组变形试验标准
110kv变压器绕组变形试验标准变压器是电力系统中非常重要的电气设备，主要用于将高压电能变换为低压电能，以满足不同电压等级的输电和供电需求。
为确保变压器的安全运行和性能稳定，需要进行各种试验。
其中，变压器绕组变形试验是关键的一项试验，用于检测变压器绕组在正常运行和异常工况下的变形情况。
绕组变形是指变压器中绕组导线和绝缘材料在变压器的额定运行条件下，由于内部或外部因素引起的形变或变形。
绕组变形可能会导致绝缘材料受损、导线接触不良、电磁噪声增加等问题，进而影响变压器的性能和寿命。
因此，对变压器绕组变形进行测试和评估是非常必要的。
110kv变压器绕组变形试验标准主要包括以下几个方面的内容：1.试验目的和范围：明确试验的目的和范围，例如对绕组中的导线、绝缘材料进行形状和尺寸的检测，评估绕组是否满足设计要求。
2.试验设备和工具：列出进行绕组变形试验所需的设备和工具，并确保其符合相关标准和规范。
3.试验方法和步骤：详细描述绕组变形试验的具体方法和步骤，包括试验前的准备工作、试验过程中的操作要求，以及试验后的数据处理和分析。
4.试验参数和指标：确定绕组变形试验的参数和指标，例如导线偏移、绝缘材料破裂、导线电阻等。
5.试验结果的评定和判定：根据试验结果和指标，对绕组变形的程度进行评定，并根据评定结果判定试验是否合格。
6.试验报告的编写要求：规定试验报告的内容和格式，包括试验过程的详细记录、试验结果的分析和评定等。
绕组变形试验应按照相关的标准和规范进行，确保试验的科学性和可靠性。
同时，试验过程中需要注意安全操作，遵守相关的安全规定和操作规程，确保试验人员的人身安全和试验设备的正常运行。
总之，110kv变压器绕组变形试验标准是确保变压器绕组运行可靠的重要标准之一。
通过科学合理地制定和执行试验标准，可以及早发现和解决绕组变形问题，确保变压器的正常运行，提高电力系统的可靠性和安全性。
变压器绕组变形实验
变压器绕组变形实验
变压器绕组变形实验是这些年被电力体系广泛用于查看是不是变形的一种实验办法，能有用发现变压器轴向和径向标准改动、器身位移、绕组歪曲、鼓包和匝间短路等。
通电的导体在磁场中会遭到电动力的效果，变压器的某相绕组也处在其它二相构成的磁场中，也会遭到电动力的效果，当绕组中经过正常的负荷电流时，这个电动力很小，不会对绕组构成损害，但当呈现短路事端时，分外是短路点间隔变压器二次出口很近时，短路电流会非常大，健壮的电动使变压器绕组剧烈振荡，乃至呈现变形；
因为变压器是全封闭的电气设备，从外观上很丑恶出内部的变形状况，咱们想出了一个办法，经过外部的实验，来了解绕组变形的状况，这个办法称为绕组的频率照料特性实验。
绕组变形实验根据的最根柢的原理是把变压器绕组当成一个电感线圈，绕组形状的任何改动都会致使电感量的改动，然后带来频率曲线改动。
即是在变压器的一侧加一个给定的频率，在另一侧接纳其频率，查看接纳到的频率曲线与所加频率曲线，及在出厂或新投入时记载的频率曲线是不是存在较大的区别，若区别很小，阐明绕组根柢没有变形，假定二者区别较大，阐明绕组或许有大的变形，应当进行吊芯
（罩）修补了。
变压器绕组变形实验，应契合下列规矩：
1、关于35kV及以下电压等级变压器，宜选用低电压短路阻抗法；
2、关于66kV及以上电压等级变压器，宜选用频率照料丈量绕组特征图谱。
变压器绕组变形试验方案
遵义220kV海龙变I号主变增容工程变压器绕组变形试验方案批准：__________________审核：__________________编写：__________________葛洲坝集团电力有限责任公司试验中心二◦一六年九月变压器绕组变形试验方案1、范围本作业指导书适用于电力生产、基建、试验研究等单位和部门。
本作业指导书规定了交接验收、预防性试验、检修过程中的变压器绕组变形试验（频率响应法）的试验项目的引用标准、仪器设备要求、试验人员资质要求和职责、作业程序、试验结果判断方法和试验注意事项等。
制定本指导书的目的是规范试验操作，保证试验结果的正确性，为设备运行、监督、检修提供依据；指导设备管理人员应用变压器绕组变形测试技术对电力变压器进行检测和诊断，为变压器设备运行检修提供依据，提高变压器设备运行的可靠性。
变压器绕组变形测试技术是根据测得的变压器各绕组频率响应特性的一致性，结合设备结构、运行情况及其他项目进行全面的、历史的、综合的分析比较。
以判断变压器绕组变形程度。
本作业指导书提出的判断方法和注意值仅适用于使用差值判断变压器绕组变形的方法。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GB1094.1电力变压器第一部分总则GB1094.2电力变压器第二部分温升GB1094.3电力变压器第三部分绝缘水平和绝缘试验3 定义本作业指导书采用下列定义。
3.1 变压器绕组变形变压器在运行中不可避免地要遭受出口短路或近区短路故障冲击，在运输安装过程中也可能受到碰撞冲击。
在这些冲击力（包括电动力和机械力）作用下，变压器绕组变就可能发生轴向、径向尺寸变化、位移、扭曲、鼓包等变形。
电力试验指导之变压器绕组变形试验
电力试验指导之变压器绕组变形试验1.1 变压器绕组变形试验试验目的以及范围变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。
进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。
变压器发生绕组变形后，有的会立即损坏发生事故，更多的是仍能运行一段时间。
由于常规电气试验如电阻测量、变比测量及电容量测量等很难发现绕组的变形，这对电网的安全运行存在严重威胁。
变压器绕组变形测试技术是根据测得的变压器各绕组频率响应特性的一致性，结合设备结构，运行情况及其他试验项目进行全面的、历史的、综合的分析比较，以判断变压器的绕组变形程度。
一是由于绝缘距离发生变化或绝缘纸受到损伤，当遇到过电压时，绕组会发生饼间或匝间击穿，或者在长期工作电压的作用下，绝缘损伤逐渐扩大，最终导致变压器损坏。
二是绕组变形后，机械性能下降，再次遭受短路事故后，会承受不住巨大的冲击力的作用而发生损坏事故。
第31届国际大电网会议指出，变压器绕组变形是变压器发生损坏事故的重要原因之一。
因此，对承受过机械力及电动力作用的变压器进行绕组变形的试验和诊断是十分必要的。
试验仪器、设备介绍1．电力配电变压器铭牌信息如下：型号：S7-500/10 标准代号：GB6451.1-86额定容量：500KVA 产品代号：1EJ••710•1011•1额定电压：10000±5% / 400V 出厂序号：960320额定频率：50Hz 相数：三相联结组标号：Y，yn0 冷却方式：0NAN使用条件：户外使用阻抗电压：3.99%器身吊重：1019kg 绝缘油重：373kg 总重：1760kg 济南变压器厂1996.52．所需试验仪器介绍汇卓电力之变压器绕组变形测试仪、绕组测试仪专用测量线（红，黑各1根，采用横截面积大于4平方毫米及以上的多股外覆绝缘层的铜质软导线）、接地线3根、电源线220V 1根、自检线（3个短接线和1个连接器）、线箱1个、笔记本电脑一台。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
遵义220kV海龙变I号主变增容工程变压器绕组变形试验方案
批准：
审核：
编写：
葛洲坝集团电力有限责任公司试验中心
二〇一六年九月
变压器绕组变形试验方案
1、范围
本作业指导书适用于电力生产、基建、试验研究等单位和部门。
本作业指导书规定了交接验收、预防性试验、检修过程中的变压器绕组变形试验（频率响应法）的试验项目的引用标准、仪器设备要求、试验人员资质要求和职责、作业程序、试验结果判断方法和试验注意事项等。
制定本指导书的目的是规范试验操作，保证试验结果的正确性，为设备运行、监督、检修提供依据；指导设备管理人员应用变压器绕组变形测试技术对电力变压器进行检测和诊断，为变压器设备运行检修提供依据，提高变压器设备运行的可靠性。
变压器绕组变形测试技术是根据测得的变压器各绕组频率响应特性的一致性，结合设备结构、运行情况及其他项目进行全面的、历史的、综合的分析比较。
以判断变压器绕组变形程度。
本作业指导书提出的判断方法和注意值仅适用于使用差值判断变压器绕组变形的方法。
2规范性引用文件
下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GB1094.1电力变压器第一部分总则
GB1094.2电力变压器第二部分温升
GB1094.3电力变压器第三部分绝缘水平和绝缘试验
3定义
本作业指导书采用下列定义。
3.1变压器绕组变形
变压器在运行中不可避免地要遭受出口短路或近区短路故障冲击，在运输安装过程中也可能受到碰撞冲击。
在这些冲击力（包括电动力和机械力）作用下，变压器绕组变就可能发生轴向、径向尺寸变化、位移、扭曲、鼓包等变形。
3.2变形程度正常
指变压器牌原始状态或不存在明显变形，可以继续运行，绕组不需要整修。
3.3一般变形
指变压器存在明显变形加强监督，应在适当电动机安排检修，再次短路或其他冲击将有很大可能造成变压器损坏，需要整修或更换绕组。
3.4严重变形
指变压器因变形而不能继续运行必须马上处理。
3.5频率响应法
在一定的频率范围内，对变压器某一绕组的一端施加一系列特定频率的信号，测量其两端的响应信号，即可得出该变压器绕组频率响应特性。
3.6两条频率响应特性曲线(1和2)差值
E1,2－两条频响曲线的差值（方均根值）；
D1i－1条频响曲线i点幅值，dB;
D2i－2条频响曲线i点幅值，dB;
N－离散点总数（高压侧计算频率范围是10一515kHz，中压、低压侧计算频率范围是10～700kHz。
）
4安全措施
负责人制定安全措施，作业参加人在负责人的监督下进行试验工作。
本试验要注意为了保护测试仪，测量前应对试验前应将被试变压器线端对地放电，以防静电或感应电损坏仪器。
5工作程序
5.1试验人员
本项作业需要2人，一名工作负责人应为工程师及以上，一名作业承担者应为技术员及以上。
5.2测最仪器及要求
5.2.1设备清单
绕组变形测试仪1台、用于控制测试仪采集数据的笔记本电脑1台、试验专用线3根。
5.2.2测量仪器宜满足下列技术要求
a) 试验频率范围一般应在10kHz一1MHz;
b) 采样点应大于600点；
c) 采样频率应达到20MHz；
d) 数据文件应以文本文件格式存储以利交流；
e) 应能明确判断变压器绕组是否变形，并能判定变形的程度。
5.3作业程序
5.3.1变压器绕组变形测试方法
对变压器每一绕组的一端每施加一系列特定频率的信号，测量其两端的响应信号，即可得出频率响应特性F(f=l0kHz~1MHz)＝201g(v2/v1）。
对于有中性点引出的绕组依次测量OA,OB,OC的频率响应特性，对于角接的绕组依次测量
AB.AC,BC的频率响应特性。
5.3.2变压器绕组变形测试接线图
测试接线如图1所示。
5.3.3试验步骤
a)通过3根专用测试线将被试验变压器的被试绕组引出端与测试仪的3个端口（GEN、INPUT1、INPUT2）有效连接。
b)打开笔记本电脑输人被试变压器铭牌；打开测试仪电源开关，用专用串口线将测试仪与笔记本电脑连接，开始试验。
c)采集完毕，关闭笔记本电脑及测试仪的电源。
5.4变压器绕组变形的判断方法
5.4.1变压器绕组变形判据
变压器绕组的频率响应特性中、低频部分（10~500kHz）的频响曲线具有较丰富的谐振点，这些谐振点的变化灵敏地反应了变压器绕组断股、鼓包、扭曲、饼间错位等变形情况，而高频部分（500kHz以上）能反应出变压器绕组的位移。
对变压器110kV及以上绕组频响曲线的高频部分，由于影响因数较多，有时很难保证该部分曲线较好地重合。
在进行判断时，应重点注意中、低频部分，高频部分作为必要时的参考。
5.4.2 1.6MVA以上变压器绕组无变形诊断步骤
ａ)如果三相绕组相间差值大于3.5dB，应引起注意，应将测试结果与该变压器的原始测试结果相比较，如有明显变大（大于3.5dB），则可判定为发生了绕组变形。
ｂ)如果没有原始测试结果，则可与同厂同型同期变压器的测试结果进行比较，如有明显变大（大于3.5dB），则可判定发生了绕组变形。
ｃ)如果仍无法比较，则需请制造厂说明三相绕组不一致的原因，并结合短路和过流情况作出判断。
5.4.3 变形程度诊断
变压器绕组发生变形后，还需要知道变形程度。
变形程度按前述定义划分为正常、中度变形、严重变形三种。
诊断的注意值见表1。
表1变形程度诊断的注意值
5.5注意事项
5.5.1测试方法的注意事项
可靠的测试结果是变压器绕组变形判断的基础，测试时应注意以下事项：
a) 试验前仪器应可靠接地，最好使用隔离变压器。
b) 试验前应将被试变压器线端对地放电，以防静电或感应电损坏仪器。
c) 试验电缆放好后，先将电缆短接，检验仪器及电缆是否完好，检验曲线应近似一条0dB直线（末端允许有±1dB）。
d) 输人被试变压器铭牌以及分接位置，注明试验是在末屏或变压器外部直接接线。
e) 应注意电缆与仪器及被试变压器接触良好。
f ) 应尽量在最大分接位置试验。
g）应尽量保持变压器外部接线一致。
h) 对110kV及以上变压器绕组，试验引线与套管间杂散电容可能会影响其频响曲线高频部分的一致性，应尽量在前后试验或三相试验时保持一致。
i) 试验中如果变压器三相频响特性不一致，应检查设备后重做，直至同一相两次试验结果一致。
j) 试验完成后，检查数据文件是否存妥，然后退出测试系统并依次关机。
5.5.2判断方法的注意事项
a) 变压器绕组发生变形的必要条件是出口短路、近区短路或多次过流动作、运输中发生冲撞。
b)在低频部分（几十kHz)频响曲线一般能够较好地重合，否则应首先怀疑测试接线接触不良。
c) 一般来说35kV及以下变压器（包括厂用变压器）频响特性一致性可能较差，应在交接时留原始数据待比较。
d)测得的频响曲线一般在＋20~-80dB之间，如果超出应检查试验回路是否接触不良或断线。
e)角接绕组分开试验时三相频响特性可能不一致。
ｆ) 平衡绕组可能引起三相频响特性不一致。
ｇ) 绕组严重变形会影响临近绕组的频响特性。
h) 有些小厂及现场检修的变压器，由于工艺较差可能导致变压器绕组频响特性不一致。
i) 有资料表明温度对频响特性有影响。
j) 纠结式绕组有换位导线时可能导致变压器绕组频响特性不一致。
