功率放大器的基本知识
功率放大器工作原理
功率放大器工作原理功率放大器是一种用于放大电信号的电子设备，可以将低功率输入信号转换为高功率输出信号。
它在各种电子设备中被广泛应用，包括音频放大器、无线通信系统和雷达系统等。
本文将介绍功率放大器的工作原理和其基本分类。
一、功率放大器的基本原理功率放大器的工作原理基于晶体管的放大特性。
晶体管是一种半导体器件，可以通过控制输入信号的电流或电压来放大电流或电压。
功率放大器通常由多个晶体管级联组成，每个晶体管负责放大输入信号的一部分。
下面将详细介绍功率放大器的几个关键组成部分。
1. 输入级功率放大器的输入级通常是一个小信号放大器，用于放大输入信号的幅度。
输入级由一个或多个晶体管组成，输入信号通过这些晶体管进行放大，并传递给下一个级联的放大器。
2. 驱动级驱动级是功率放大器中的中间级，用于信号的进一步放大和处理。
驱动级通常由多个晶体管级联组成，其输入信号来自输入级，并将信号放大到足够的幅度，以供给功率放大级使用。
3. 功率放大级功率放大级是功率放大器的核心部分，用于放大信号的功率。
功率放大级由多个功率晶体管并联或并联放大组成，每个晶体管负责放大输入信号的一部分功率。
通过合理设计功率放大级，可以实现较大的输出功率。
4. 输出级输出级负责将信号的功率放大到所需的水平，并驱动负载。
通常情况下，输出级具有较低的输出阻抗，并能够输出相应的高功率信号。
输出级通常由一个或多个功率晶体管组成，其输出信号可用来驱动扬声器、天线或其他负载。
二、功率放大器的基本分类根据不同的工作原理和应用，功率放大器可以分为各种不同的类型。
下面介绍几种常见的功率放大器分类。
1. A类功率放大器A类功率放大器是最常见的一种功率放大器，适用于音频放大器等应用。
它通过将输入信号与直流电压进行叠加，实现对信号的放大。
A类功率放大器的优势在于放大器的线性度高，但效率相对较低。
2. B类功率放大器B类功率放大器是一种高效率的功率放大器，在音频放大器和激光器等应用中广泛使用。
基本放大电路知识点总结
基本放大电路知识点总结放大电路是一种电子电路，其主要功能是增大输入信号的幅度。
它在各种电子设备中起到重要作用，如音频放大器、功率放大器等。
以下是基本放大电路的一些知识点总结：1. 放大器的功能：放大器的主要功能是将输入信号的幅度增大到所需的输出水平。
输入信号可以是声音、图像或其他形式的电信号。
放大器通过提供电流、电压或功率增益来实现信号的放大。
2. 放大器分类：根据放大器的工作方式和电路配置，放大器可以分为两类：线性放大器和非线性放大器。
线性放大器输出信号与输入信号呈线性关系，常用于音频放大器等需要保持信号准确度的应用。
非线性放大器输出信号与输入信号的关系不是线性的，常用于功率放大器等需要处理高功率信号的应用。
3. 放大器的增益：放大器的增益表示信号在通过放大器时的幅度增加倍数。
增益可以用电流增益、电压增益或功率增益来衡量。
电流增益是输出电流与输入电流之间的比值，电压增益是输出电压与输入电压之间的比值，功率增益是输出功率与输入功率之间的比值。
4. 放大器的频率响应：放大器的频率响应指的是其对不同频率信号的放大程度。
不同放大器对不同频率的信号具有不同的放大能力。
频率响应可以通过幅频特性曲线来表示，该曲线显示了放大器在不同频率下的增益。
5. 放大器的失真：放大器的失真是指输出信号与输入信号之间的差异。
失真可能导致信号畸变，使得输出信号与输入信号不完全一致。
常见的失真类型包括线性失真、非线性失真、相位失真等。
减小失真是设计放大电路时的一个重要考虑因素。
以上是对基本放大电路的知识点的简要总结。
放大电路是电子学中的重要概念，深入学习和理解这些知识点将有助于更好地应用和设计电子设备中的放大器。
功放与扬声器基础知识介绍资料
1、 如何选择功率放大器 A、根据厅堂的性质，环境和用途来选择不同类型的功 放 · 舞厅、DISCO厅选择大功率功放 · 专业使用选择频率响应范围宽，失真度小，信噪比大， 音色优美的功放。 · KTV选用小功率，多功能的功放。 B、根据音频信号传输距离来选择 · 多功能厅的会议系统采用远距离分散式扬声器系 统，需要选用定压式功放。 · 歌舞厅、剧院主音箱系统选择定阻式功放。 C、根据音箱功率选择功放，功放功率大于音箱功率 2/3。
二、功放的性能指标
1、输出功率：是功放送给扬声器的电功率，它包括： A、额定功率：指在不失真的前提下，功放的最大输 出功率。 B、最大输出功率：不考虑失真的大小，将功放音量开 到最大，此时它所提供的电功率。 C、音乐输出功率：在输出不失真的情况下，功放对音 乐信号的瞬间最大输出功率。 D、峰值音乐输出功率：不考虑失真的大小，功放所能 提供的最大音乐功率。
4、倒相式：在扬声器面板上开一个口或插 入一根倒相管，使箱内的弹性空气和管 内空气发生共振，使墀产生180度倒相， 当纸盆振动时，前后声波相叠加，增加 低频辐射。
5 、倒相式：在扬声器面板上开一个口或插入一根倒 相管，使箱内的弹性空气和管内空气发生共振，使墀 产生180度倒相，当纸盆振动时，前后声波相叠加，增 加低频辐射。 6、声柱：是一种特殊音箱，常用于大型剧场，用金属 板材或木料制成一个长方形的柱状体，在柱体内以直 线排列一定数量的扬声器，形成同轴辐射声的扬声器 系统（如图）。
五、扬声器（音箱）的选用
1、 专业扩声用扬声器 多用于各种类型的室内外演出，主要是向广大观众或 听众播放音乐，歌曲等节目。要选用功率大、频带宽、 失真小、灵敏度高的扬声器，高频单元一般选用号角 式扬声器。中、低频单元多选用纸盆扬声器，大型剧 场使用声柱。供调控人员及演奏人员监听用：监控室监听由调控 人员来监听节目信号，及时发现节目声音出现的问题 并加以调整和处理，所以要求这类扬声器保真度要高， 瞬态特性要好，能真实反映原声信号的质量。多选用 扩散型组合音箱。 B、供演奏人员监听用的扬声器：一般称为返送扬声器， 多使用小型扬声器，指向性要强，中高音特性要好， 以保证返回的声音信号有较高的清晰度，并防止演奏 现场声反馈
功率放大器(功放)知识讲解
功放基本知识：功放俗称“扩音机”他的作用就是把来自音源或前级放大器的弱信号放大，推动音箱放声。
一套良好的音响系统功放的作用功不可没。
功放是音响系统中最基本的设备，它的任务是把来自信号源（专业音响系统中则是来自调音台）的微弱电信号进行放大以驱动扬声器发出声音。
功率放大器简称功放，可以说是各类音响器材中最大的一个家族了，其作用主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。
由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。
分类：按功放中功放管的导电方式不同，可以分为甲类功放（又称A类）、乙类功放（又称B类）、甲乙类功放（又称AB类）和丁类.功放（又称D类）。
甲类功放是指在信号的整个周期内（正弦波的正负两个半周），放大器的任何功率输出元件都不会出现电流截止（即停止输出）的一类放大器。
甲类放大器工作时会产生高热，效率很低，但固有的优点是不存在交越失真。
单端放大器都是甲类工作方式，推挽放大器可以是甲类，也可以是乙类或甲乙类。
乙类功放是指正弦信号的正负两个半周分别由推挽输出级的两“臂”轮流放大输出的一类放大器，每一“臂”的导电时间为信号的半个周期。
乙类放大器的优点是效率高，缺点是会产生交越失真。
甲乙类功放界于甲类和乙类之间，推挽放大的每一个“臂”导通时间大于信号的半个周期而小于一个周期。
甲乙类放大有效解决了乙类放大器的交越失真问题，效率又比甲类放大器高，因此获得了极为广泛的应用。
丁类功放也称数字式放大器，利用极高频率的转换开关电路来放大音频信号，具有效率高，体积小的优点。
许多功率高达1000W的丁类放大器，体积只不过像VHS录像带那么大。
这类放大器不适宜于用作宽频带的放大器，但在有源超低音音箱中有较多的应用。
按功放输出级放大元件的数量，可以分为单端放大器和推挽放大器。
单端放大器的输出级由一只放大元件（或多只元件但并联成一组）完成对信号正负两个半周的放大。
功率放大器(功放)知识
功放基本知识：功放俗称“扩音机”他的作用就是把来自音源或前级放大器的弱信号放大，推动音箱放声。
一套良好的音响系统功放的作用功不可没。
功放是音响系统中最基本的设备，它的任务是把来自信号源（专业音响系统中则是来自调音台）的微弱电信号进行放大以驱动扬声器发出声音。
功率放大器简称功放，可以说是各类音响器材中最大的一个家族了，其作用主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。
由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。
分类：按功放中功放管的导电方式不同，可以分为甲类功放（又称A类）、乙类功放（又称B类）、甲乙类功放（又称AB类）和丁类.功放（又称D类）。
甲类功放是指在信号的整个周期内（正弦波的正负两个半周），放大器的任何功率输出元件都不会出现电流截止（即停止输出）的一类放大器。
甲类放大器工作时会产生高热，效率很低，但固有的优点是不存在交越失真。
单端放大器都是甲类工作方式，推挽放大器可以是甲类，也可以是乙类或甲乙类。
乙类功放是指正弦信号的正负两个半周分别由推挽输出级的两“臂”轮流放大输出的一类放大器，每一“臂”的导电时间为信号的半个周期。
乙类放大器的优点是效率高，缺点是会产生交越失真。
甲乙类功放界于甲类和乙类之间，推挽放大的每一个“臂”导通时间大于信号的半个周期而小于一个周期。
甲乙类放大有效解决了乙类放大器的交越失真问题，效率又比甲类放大器高，因此获得了极为广泛的应用。
丁类功放也称数字式放大器，利用极高频率的转换开关电路来放大音频信号，具有效率高，体积小的优点。
许多功率高达1000W的丁类放大器，体积只不过像VHS录像带那么大。
这类放大器不适宜于用作宽频带的放大器，但在有源超低音音箱中有较多的应用。
按功放输出级放大元件的数量，可以分为单端放大器和推挽放大器。
单端放大器的输出级由一只放大元件（或多只元件但并联成一组）完成对信号正负两个半周的放大。

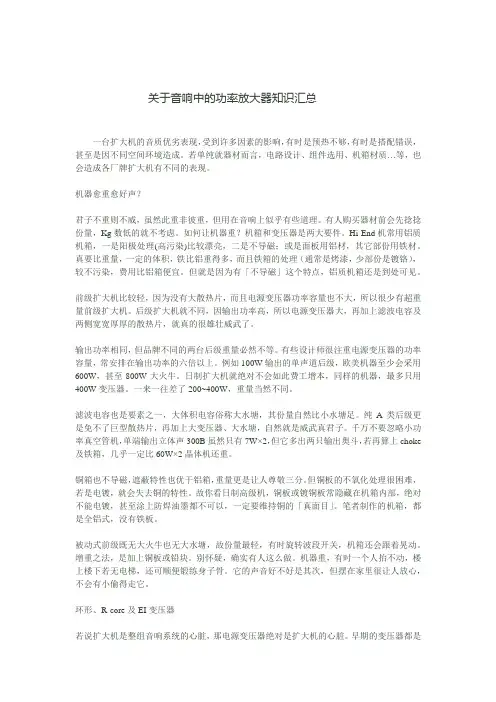

关于音响中的功率放大器知识汇总
关于音响中的功率放大器知识汇总一台扩大机的音质优劣表现，受到许多因素的影响，有时是预热不够，有时是搭配错误，甚至是因不同空间环境造成。
若单纯就器材而言，电路设计、组件选用、机箱材质…等，也会造成各厂牌扩大机有不同的表现。
机器愈重愈好声？君子不重则不威，虽然此重非彼重，但用在音响上似乎有些道理。
有人购买器材前会先捻捻份量，Kg数低的就不考虑。
如何让机器重？机箱和变压器是两大要件。
Hi-End机常用铝质机箱，一是阳极处理(高污染)比较漂亮，二是不导磁；或是面板用铝材，其它部份用铁材。
真要比重量，一定的体积，铁比铝重得多，而且铁箱的处理（通常是烤漆，少部份是镀铬），较不污染，费用比铝箱便宜。
但就是因为有「不导磁」这个特点，铝质机箱还是到处可见。
前级扩大机比较轻，因为没有大散热片，而且电源变压器功率容量也不大，所以很少有超重量前级扩大机。
后级扩大机就不同，因输出功率高，所以电源变压器大，再加上滤波电容及两侧宽宽厚厚的散热片，就真的很雄壮威武了。
输出功率相同，但品牌不同的两台后级重量必然不等。
有些设计师很注重电源变压器的功率容量，常安排在输出功率的六倍以上。
例如100W输出的单声道后级，欧美机器至少会采用600W，甚至800W大火牛。
日制扩大机就绝对不会如此费工增本，同样的机器，最多只用400W变压器。
一来一往差了200~400W，重量当然不同。
滤波电容也是要素之一，大体积电容俗称大水塘，其份量自然比小水塘足。
纯A类后级更是免不了巨型散热片，再加上大变压器、大水塘，自然就是威武真君子。
千万不要忽略小功率真空管机，单端输出立体声300B虽然只有7W×2，但它多出两只输出奥斗，若再算上choke 及铁箱，几乎一定比60W×2晶体机还重。
铜箱也不导磁，遮蔽特性也优于铝箱，重量更是让人尊敬三分。
但铜板的不氧化处理很困难，若是电镀，就会失去铜的特性。
故你看日制高级机，铜板或镀铜板常隐藏在机箱内部，绝对不能电镀，甚至涂上防焊油墨都不可以，一定要维持铜的「真面目」。
高频丙类功率放大器基础知识详解
高频丙类功率放大器基础知识详解高频功率放大器是各种无线电发射机的主要组成部分，它与低频功率放大器一样要求输出功率大、效率高。
但不同的是，高频功放的工作频率高(几万千赫兹到几万兆赫兹数量级)，但相对频带很窄。
高频功放一般工作在丙类状态，其放大电路一般采用选频网络作为负载回路。
由于高频功放通常工作于丙类，属于非线性电路，因此不能用线性等效电路来分析。
对它们的分析方法有图解法和解析近似分析法，这里我们采用最常的解析近似分析法中的一种折线法来简要叙述高频功放的基本工作原理和工作状态。
高频丙类谐振功放的电路主要由放大部分和频带选通部分组成，其结构框图简单示意如图6.17所示。
输出信号其中，频带选通部分由选频滤波电路实现，其主要任务是滤除输入到放大电路的无用频率分量，滤除放大器件产生的无用谐波分量，以减小非线性失真。
高频丙类谐振功放的具体原理电路，如图6.18所示。
这是一个以晶体管为核心的非线性放大器，其转移特性曲线，如图6.19(a)所示。
尽管集电极电流是周期性非正弦波、是不连续的，但输出电压却是连续的。
如果从能量交换的角度来解释当ic=0时为什么还会有输出电压。
这是由于选频网络是由LC并联电路构成，当ic=0时，L与C支路电流并不为零，只是大小相等而方向相反而已。
说明此时回路正在进行着电场能量与磁场能量的交换，所以输出是不断的，连续的。
当然如果输出回路是一电阻网络，自然不会出现这种现象。
需要说明的是工作于功率放大器中的选频网络，为了适应输出较大功率的要求，通常回路的品质因数都较低，一般在10左右。
由于输出回路调谐在基波频率上，输出电路中的高次谐波处于失谐状态，相应的输出电压很小，因此，在放大电路的输出功率Po等于集电极电流基波分量在负载R上的平均功率，即谐振功放中只需研究直流及基波功率2.电源供给功率（PE）电源电压UCC与流过UCC的集电极电流ic的直流分量IC0的乘积，用PE表示，即Pe=Ucc*Ico(6.25)3.集电极管耗（PC）电源供给功率PE与输出基波交流功率Po之差，用PC表示，即Pc=Pe-Po (6.26)丙类放大器的工作状态人们根据是否进入器件的截止区，以及进入截止区的深入程度，把放大电路分为甲类、乙类、甲乙类和丙类四种工作状态。
高功率放大器(HPA)基础知识
高功率放大器(HPA)基础知识1、用途及特点在无线通信系统，高功放（HPA）是发信电路重要组成部份。
通常，它由多级放大器构成，其输出端是发射链路最高电平点，它经双工器与发射天线连接。
HPA在发信电路部位如图1所示。
高功放主要作用，是在发射频率上，将低电平信号放大到远距离传输所要求的高功率电平。
因频段、传输距离、天线增益、信号调制方式等因素，不同发射机HPA输出功率差异甚大。
在常用微波频段（800MHz~28GHz）可从几十瓦到几十毫瓦不等。
高功放电路特点：（1）在大容量（或多载波）数字通信系统，设计HPA电路尤其是末级电路，常发生大功率输出与线性要求之间矛盾。
经常采用三种解决办法* 采用平衡放大电路，其合成输出功率较单管增加一倍且保持单管线性。
在常用微波频段经常用下图所示正交混合电路（或3dB桥）实现功率合成。
* 采用预失真补偿电路，设计一个预失真网络使它产生的三阶互调与HPA三阶互调在输出合路器中相互抵消。
构成方式如下图所示，予失真补偿电路设计复杂、带宽窄，使用不普遍。
*在HPA前级设置自动电平控制（ALC）电路，通过末级输出耦合检波直流，控制PIN衰耗，保持输出功率恒定。
防止因前级输入电平过高因饱和失真。
该方法只能予防失真而不能改善失真，（注：ALC与大容量长距离数字微波采用的ATPC不同，前者是以保持发射机输出功率恒定，防止失真为目的，采用的是开环控制方式。
而自动发射功率控制（ATPC）是发射机功率受控于对端接收电平，当电波传播发生深度平衰落时，提高发射功率，最大可达到额定功率。
在正常传输时间里使发射功率小于额定功率10dB。
采用的是闭环控制方式。
是以减轻干扰、抗平衰落为目的。
）（2）HPA采用的大功率器件都呈现极低的输入、输出阻抗，其阻抗实部绝对值很小，都在1~3欧姆左右，而容抗和引线电感很大。
对这样的大功率器件进行输入、输出和级间匹配非常困难。
因单片微波集成电路（MMIC）技术的发展，许多厂家已制造出输入输出内匹配的大功率器件，大大地缓解设计难度。
功率放大电路基础知识讲解
第三章功率放大电路第一节学习要求第二节功率放大电路的一般咨询题第三节乙类双电源互补对称功率放大电路第四节甲乙类互补对称功率放大器第一节学习要求：1．了解功率放大电路的要紧特点及其分类；2．熟悉常用功放电路的工作原理及最大输出功率和效率的计算；3．了解集成功率放大电路及其应用。
本章的重点：OCL、OTL功率放大器本章的难点：功率放大电路要紧参数分析与计算第二节功率放大电路的一般咨询题功放以获得输出功率为直截了当目的。
它的一个全然咨询题确实是基本在电源一定的条件下能输出多大的信号功率。
功率放大器既然要有较大的输出功率，所以也要求电源提供更大的注进功率。
因此，功放的另一全然咨询题是工作效率咨询题。
即有多少注进功率能转换成信号功率。
另外，功放在大信号下的失真，大功率运行时的热稳定性等咨询题也是需要研究和解决的。
一、功率放大电路的特点、全然概念和类型1、特点：(1)输出功率大(2)效率高(3)大信号工作状态(4)功率BJT的散热2、功率放大电路的类型(1)甲类功率放大器特点：·工作点Q处于放大区，全然在负载线的中间，见图5.1。
·在输进信号的整个周期内，三极管都有电流通过。
·导通角为360度。
缺点：效率较低，即使在理想情况下，效率只能到达50%。
由于有I CQ的存在，不管有没有信号，电源始终不断地输送功率。
当没有信号输进时，这些功率全部消耗在晶体管和电阻上，并转化为热量形式耗散出往；当有信号输进时，其中一局部转化为有用的输出功率。
作用：通常用于小信号电压放大器；也能够用于小功率的功率放大器。
(2)乙类功率放大器特点：·工作点Q处于截止区。
·半个周期内有电流流过三极管，导通角为180度。
·由于I CQ=0，使得没有信号时，管耗非常小，从而效率提高。
缺点：波形被切掉一半，严峻失真，如图5.2所示。
作用：用于功率放大。
(3)甲乙类功率放大器特点：·工作点Q处于放大区偏下。
功放原理及基础知识
功放原理及基础知识功放（Power Amplifier）是一种电子设备，它的主要作用是将输入信号放大到较高的功率级别，以驱动负载（如扬声器、电机等）工作。
功放的基本原理是将输入信号经过放大电路转化为具有更大幅值和较高功率的输出信号。
功放的基础知识包括以下几个方面：1. 放大器类型：功放按照信号处理方式可分为线性功放和非线性功放。
线性功放主要用于音频放大等需要高保真度的应用，而非线性功放常用于射频通信、雷达等高频应用。
2. 功率放大：功放的核心任务是将输入信号的功率放大到足够高的水平。
这通常通过采用功率晶体管（Power transistor）或功率管（Power tube）等来实现。
3. 放大电路：功放的核心是放大电路，其中常用的放大电路包括共射（Common Emitter）放大电路、共基（Common Base）放大电路和共集（Common Collector）放大电路等。
这些电路结构在工作方式和特性上有所区别。
4. 输入和输出阻抗匹配：为了最大限度地传输功率，功放需要进行输入和输出阻抗匹配。
输入阻抗匹配确保输入信号能够完全传递给功放电路，而输出阻抗匹配则可以使功放和负载之间的能量传输更有效。
5. 负载保护：由于功放输出信号功率较大，所以在设计中通常需要考虑负载保护机制，以避免功放和负载因过载或短路而损坏。
6. 效率和失真：功放的效率是指输出功率与输入功率之比，高效率的功放对于节能和热管理都有重要意义。
此外，失真是指放大过程中产生的信号失真，包括非线性失真、相位失真等，对于音频放大尤其重要。
综上所述，功放作为一种广泛应用于各个领域的电子器件，其原理和基础知识对于理解和设计电子系统至关重要。
了解功放的工作原理和基础知识，可以帮助我们更好地理解功放在各种应用中的作用和特性，并且能够根据具体需求进行合理选择和使用。
功率放大器知识大全
率放大是一种能量转换的电路，在输入信号的作用下，晶体管把直流电源的能量，转换成随输入信号变化的输出功率送给负载。
功率放大器简介利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。
因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。
经过不断的电流及电压放大，就完成了功率放大。
功率放大器，简称“功放”。
很多情况下主机的额定输出功率不能胜任带动整个音响系统的任务，这时就要在主机和播放设备之间加装功率放大器来补充所需的功率缺口，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。
功率放大器种类目前市场上车用功率放大器的种类很多，分类方法也比较复杂。
最常见的是按照工作方式分为：A型、B型和AB型。
A型是指放大器每隔一定时间收集一次主机传输过来的音频信号，并将其放大后传输给扬声器，而这一过程中的“缓冲作用”保证了系统能够输出温和、平顺的声音信号，不足之处处在于消耗的能量较大。
B型功率放大器则是取消了前面所说的“缓冲作用”，放大器的工作一直处于适时状态，但是音质方面较前者就要差了一些。
AB型放大器，实际上是A型和B型的结合，每个器件的导通时间在50％-100％之间，可以称得上是当前比较理想的功率放大器。
功率放大器选购选择功率放大器的时候，首先要注意它的一些技术指标：1、输入阻抗：通常表示功率放大器的抗干扰能力的大小，一般会在5000-15000Ω，数值越大表示抗干扰能力越强；2、失真度：指输出信号同输入信号相比的失真程度，数值越小质量越好，一般在0.05％以下；3、信噪比：是指输出信号当中音乐信号和噪音信号之间的比例，数值越大代表声音越干净。
基本放大电路知识点总结
基本放大电路知识点总结一、放大电路的基本概念1. 信号放大：放大电路的主要功能是对输入信号进行放大，使其具有足够的幅度以便驱动后续的电路或设备。
放大电路通常包括一个放大器，通过调节放大器的增益可以实现对输入信号的放大。
2. 增益：放大电路的增益是指输出信号幅度与输入信号幅度的比值，通常以分贝（dB）为单位表示。
增益可以是固定的，也可以是可调节的，根据不同的应用需求选择不同的增益。
二、放大电路的基本分类放大电路根据其工作原理和应用场景可以分为很多种类，常见的有以下几种：1. 电压放大电路：用于放大输入信号的电压幅度，常用于音频放大器、视频放大器等。
2. 电流放大电路：用于放大输入信号的电流幅度，常用于传感器信号放大等应用。
3. 混频放大电路：用于将多个信号进行混频并进行放大，常用于通信系统和雷达系统中。
4. 功率放大电路：用于放大信号的功率，通常用于驱动大功率负载或输出功率放大器中。
三、放大电路的基本组成元件放大电路通常由以下几个基本组成元件构成：1. 放大器：是放大电路的核心元件，是用来放大输入信号的。
通常有很多种类型的放大器，如运放、三极管、场效应管等。
2. 输入电阻：用来限制输入信号对放大器的影响，通常越大越好。
3. 输出电阻：用来限制输出信号对后级电路的影响，通常越小越好。
4. 耦合元件：用来将输入信号耦合到放大器或将放大后的信号耦合到后级电路中。
四、放大电路的基本性能指标1. 增益：已经在前面提到过，增益是放大电路的一个重要性能指标。
2. 带宽：指放大电路能够有效放大的频率范围，在通信领域中，常用3dB带宽来表示放大电路的带宽。
3. 输入输出阻抗：输入输出阻抗分别表示放大电路的输入端和输出端的阻抗大小，通常要尽量匹配信号源和负载的阻抗以获得最好的信号传输效果。
4. 失真度：表示输出信号与输入信号之间的差异程度，通常分为非线性失真和谐波失真两种。
五、放大电路常用的电路拓扑结构1. 电压放大器：最简单的放大电路，通过对输入端和输出端加上适当的电路连接可以实现对输入信号的电压放大。
功率放大电路
单边失真的正弦波
不失真的正弦波
半 波
§6-3 乙类推挽功率放大电路
教学目标： 1、了解乙类推挽功率放大电路组成
2、理解并掌握乙类推挽功率放大电路工作原理
3、理解电路存在的问题及解决办法
一、电路构成
T1 、T2 ：输入、输出变压器 V1 、V2 ：功放管
二、工作原理
1、无信号输入时： V1、V2截止，处于乙类状态。
3、 OCL功率放大电路存在的问题及解决办法。
教学目标：
1、掌握OCL电路组成 2、理解并掌握OCL电路工作原理
3、OCL电路存在的问题及解决的办法
（二）OCL电路
中点电压为UA=0 1、无信号输入时：
V1、V2处于乙类状态 2、有信号输入时：
（1）ui 正半周： 瞬时极性基极为正，发射极为负
V1导通—— 形成ic1（逆时针） —— RL左正右负
3、总结：iC1与iC2流经RL方向相反，RL可获得较
完整的正弦波。
三、改进电路 （一）电路构成
（二）工作原理
1、无信号输入时：V1、V2截止，处于乙类状态。 2、有信号输入时：
（1）ui 正半周：瞬时极性上正下负
1 —— Uc EC C 充电： V1导通 —— 形成ic1（逆时针） 2
ห้องสมุดไป่ตู้
V2截止 RL上正下负
1 2
电路缺点：效率低 3、管耗PC ： PC＝PE－Po 最大耗散功率PCM： PCM＝PE＝ECICQ＝2Pom
小
1、变压器的作用
2、计算变压比
结
3、甲类功率放大电路特点及缺点
作
业
1、甲类功放电路中RL=4Ω，RL’=100Ω，ηT=80%，
第三章---高频功率放大器知识讲解
i(t) v(t) R
V 1msin1tV 2msin2t
R
输出电流中仅含ω１、ω２两个频率。
高频电子线路
若把它加到非线性元件 i v 2 上，则：
R
i(t) v(t)2
R
R 1 ( V 1 2 m s2 i1 t n V 2 2 m s2 i2 t n 2 V 1 m V 2 m si 1 ts ni 2 t ) n
高频电子线路
在电子技术中一些非常重要的现象和过程都属 于非线性现象和参量现象，工程上为了简化计算， 较多的场合不用求解微分方程，而采用一些近似 分析方法。 3.2.1非线性元件的特性
(1)、非线性电阻器
直流电阻
R Vo 1
Io tg
线性电阻器特性
高频电子线路
静态电阻 R Vo 1
Io tg
V2 1m (1c
2R
o2s1t)V 22R 2m(1c
o2s2t)
2V1mV2m[c R
o s1(2)t
c
o s1 (2)t]
可见，输电流中出现新频率：直流、２ω１、２ω２、 ω１＋ω２、ω１－ω２
高频电子线路
(3) 、非线性电路不满足叠加原理
对于非线性元件
i v2 R
，若 v 1 V 1 m sin 1 t
在输入信号很大时，非线性元件的特性可用折线 近似，如三极管的转移特性可用折线近似：
ic 0 ic g c (v B v Bz )
(v B v Bz ) (v B v Bz )
三极管的转移特性可用折线近似 高频电子线路
高频电子线路
3.3 谐振高频功率放大器原理
3.3.1.基本电路 3.3.2.工作状态
vb
功放知识点总结大全图
功放知识点总结大全图一、功放的基本结构功放又称为电子放大器，是一种用来放大音频信号的设备。
它的基本结构包括输入端、放大器电路、输出端和电源供应四个部分。
1. 输入端：功放的输入端接收来自音频源的信号，一般是通过 RCA 插孔或者平衡接口的方式连接。
这部分主要负责将音频信号输入到功放的放大器电路中。
2. 放大器电路：放大器电路是功放的核心部分，它负责对输入的音频信号进行放大处理，增加信号的电压、电流或者功率。
放大器电路一般由电子管或者晶体管组成，其中晶体管功放一般被用于家用音响系统中，而电子管功放则在专业音响系统中被广泛使用。
3. 输出端：功放的输出端负责将放大后的音频信号输出到音箱或者耳机等设备中。
输出端一般采用扬声器端子、耳机插孔或者其他类型的接口。
4. 电源供应：功放的电源供应部分提供电流和电压，为功放的放大器电路和其他部分提供工作所需的电能。
二、功放的工作原理功放的工作原理主要依赖于其放大器电路。
放大器电路一般包括输入级、中间级和输出级，它们分别负责对输入的音频信号进行不同程度的放大处理。
1. 输入级：输入级通常包括输入端口、电容、电阻和放大器，其主要作用是对输入的音频信号进行初步的放大处理，并将信号送入中间级。
2. 中间级：中间级一般包括相位分裂器、演示器和功率放大器，并且设置了音量控制，而中间级的主要作用是对输入级放大后的信号进行进一步的放大和调整。
3. 输出级：输出级是功放的最后一级，其主要作用是对中间级放大后的音频信号进行最终的放大和输出。
三、功放的分类功放主要有两种分类方式，一是按照使用场合的不同，二是按照放大器电路的不同。
1. 根据使用场合的不同，功放可以分为家用功放和专业功放。
家用功放一般用于家庭音响系统，专业功放则主要应用于专业音响系统中，如舞台演出、音乐会等。
2. 根据放大器电路的不同，功放可以分为晶体管功放和电子管功放。
晶体管功放主要特点是功率大，稳定性高，功率效率高，因此在家用音响系统中使用较为广泛；电子管功放则以其柔和、温暖的音色和优秀的音质而备受青睐。
功放基础知识点总结
功放基础知识点总结功放，全称为功率放大器，是一种用于放大音频信号的设备，它能够将低功率的音频信号转换为高功率的信号。
功放广泛应用于音响系统、汽车音响、舞台表演等领域，是音频系统中不可或缺的重要组成部分。
本文将从功放的工作原理、类型、参数、应用和选购等方面进行基础知识点总结。
一、功放工作原理功放的工作原理基于放大器的基本原理，即利用晶体管、真空管等器件对输入的音频信号进行放大，输出高功率的音频信号。
在功放中，输入的音频信号经过前置放大电路进行放大，然后通过功率放大电路放大至所需的功率级别，最终驱动喇叭发出声音。
功放的工作原理可以简单分为以下几个步骤：1. 输入信号放大：音频信号经过前置放大电路进行放大，以增强其电压和电流的幅度，提高输入信号的能量。
2. 功率放大：放大后的信号经过功率放大电路进行再次放大，以产生更大的电流和功率，以驱动喇叭发出高音质的声音。
3. 输出端匹配：为了提高功放的效率，通常会在输出端匹配输出负载，以确保功放能够有效地向负载传输功率。
二、功放类型根据功放的工作原理和电子器件的不同，功放可以分为多种类型，常见的功放类型包括晶体管功放、真空管功放以及集成功放等。
1. 晶体管功放：晶体管功放是目前应用最为广泛的功放类型，晶体管功放具有体积小、效率高、寿命长、成本低等优点，适合于大多数音响系统和消费电子产品。
晶体管功放通常分为静态功放和A类、B类、AB类、D类功放等多种工作方式。
2. 真空管功放：真空管功放是一种传统的功放类型，它利用真空管作为放大器件，具有音色柔和、音质温暖、高端等特点，适合于发烧友级别的音响系统。
真空管功放通常需要较高的电压和功率驱动，成本较高，体积较大，使用寿命较短。
3. 集成功放：集成功放是一种将功放电路集成在一块芯片上的功放类型，具有体积小、集成度高、功率密度大等特点，适合于便携式音响、汽车音响、耳机放大器等应用。
三、功放参数功放的性能表现需要通过一些参数来进行描述，常见的功放参数包括功率、频率响应、失真度、信噪比、阻尼系数、输入阻抗和输出阻抗等。
高频功率放大器
1.调谐功率放大器知识简介在通信电路中，为了弥补信号在无线传输过程中的衰耗要求发射机具有较大的功率输出，通信距离越远，要求输出功率越大。
为了获得足够大的高频输出功率，必须采用高频功率放大器。
高频功率放大器是无线电发射没备的重要组成部分。
在无线电信号发射过程中，发射机的振荡器产生的高频振荡信号功率很小，因此在它后面要经过一系列的放大，如缓冲级、中间放大级、末级功率放大级等，获得足够的高频功率后，才能输送到天线上辐射出去。
这里提到的放大级都属于高频功率放大器的范畴。
实际上高频功率放大器不仅仅应用于各种类型的发射机中，而且高频加热装置、高频换流器、微波炉等许多电子设备中都得到了广泛的应用。
高频功率放大器和低频功率放大器的共同特点都是输出功率大和效率高，但二者的工作频率和相对频带宽度却相差很大，决定了他们之间有着本质的区别。
低频功率放大器的工作频率低，但相对频带宽度却很宽。
例如，自20 至20000 Hz，高低频率之比达1000 倍。
因此它们都是采用无调谐负载，如电阻、变压器等。
高频功率放大器的工作频率高（由几百kHz 一直到几百、几千甚至几万MHz），但相对频带很窄。
例如，调幅广播电台（535 －1605 kHz 的频段范围）的频带宽度为10 kHz，如中心频率取为1000 kHz，则相对频宽只相当于中心频率的百分之一。
中心频率越高，则相对频宽越小。
因此，高频功率放大器一般都采用选频网络作为负载回路。
由于这后一特点，使得这两种放大器所选用的工作状态不同：低频功率放大器可工作于甲类、甲乙类或乙类（限于推挽电路）状态；高频功率放大器则一般都工作于丙类（某些特殊情况可工作于乙类）。
高频功率放大器是通信系统中发送装置的重要组件。
按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。
模拟电子技术基础知识功率放大器的线性度与效率分析要点
模拟电子技术基础知识功率放大器的线性度与效率分析要点在模拟电子技术领域中，功率放大器是一种重要的电子元件，用于增强电子信号的幅度。
在功率放大器的设计和应用过程中，线性度和效率是两个关键的指标。
本文将探讨功率放大器的线性度与效率分析的要点。
一、功率放大器线性度的分析1. 线性度的定义与重要性线性度是衡量功率放大器输出信号与输入信号之间的关系是否线性的指标。
在实际应用中，线性度直接影响到功率放大器的信号失真程度，因此，准确分析功率放大器的线性度十分重要。
2. 功率放大器线性度的测试方法（1）阶跃响应法：通过输入一个阶跃信号，观察输出信号的响应情况，从而得出功率放大器的线性度。
（2）频率响应法：通过输入一个正弦信号，并改变其频率，测量输出信号的增益，进而得到功率放大器的线性度。
（3）交叉调制法：利用两个正弦信号进行交叉调制，观察输出信号的谐波失真情况，以评估功率放大器的线性度。
3. 问题与解决方案在功率放大器线性度分析过程中，可能会出现一些问题，例如非线性失真和互调失真。
针对这些问题，可以采取以下解决方案：（1）优化电路设计，减少非线性元件的影响。
（2）采用负反馈技术，增加线性度。
（3）选用高线性度的功率放大器器件。
二、功率放大器效率的分析1. 效率的定义与重要性功率放大器的效率是指输出功率与输入功率之比，衡量了功率放大器的能量传输效率。
高效率的功率放大器能够有效利用电源能量，减少能量的损耗。
2. 功率放大器效率的计算方法功率放大器的效率计算方法有多种，其中最常用的是利用直流功率和交流功率的比值来计算。
（1）直流效率：直流效率是指功率放大器在工作过程中，在特定输入功率和负载条件下的直流电源利用率。
（2）交流效率：交流效率是指功率放大器在输出信号中的交流功率与输入功率之比。
3. 提高功率放大器效率的方法（1）采用高效率的功率放大器器件，如MOSFET、IGBT等。
（2）优化功率放大器的电路拓扑结构，减少功率损耗。
高频功率放大器
第一章高频功率放大器的基本概念1.1 .概念高频功率放大器是一种用谐振系统作为匹配网络的功率放大器，一般丙类工作，主要应用在无线电发射机中，用来队在波信号或高频已调波信号进行功率放大。
顾名思义,高频功率放大器用于放大器高频信号并获得足够大的输出功率,常又称为射频功率放大器(Radio Frequency Power Amplifier)。
它广泛用于发射机、高频加热装置和微波功率源等电子设备中。
1.2.分类根据相对工作频带的宽窄不同，高频功率放大器可分为窄带型和宽带型两大类。
1. 窄带型高频功率放大器通常采用谐振网络作负载，又称为谐振功率放大器。
为了提高效率，谐振功率放大器一般工作于丙类状态或乙类状态。
2.采用传输线变压器作负载。
传输线变压器的工作频带很宽，可以实现功率合成。
1.3 特点1.采用谐振网络作负载。
2.一般工作在丙类或乙类状态。
3.工作频率和相对通频带相差很大。
4.技术指标要求输出功率大、效率高。
1.4. 技术指标1.输出功率:PO2.效率:η3.功率增益:Ap第二章高频功率放大器的原理分析利用选频网络作为负载回路的功率放大器称为谐振功率放大器。
根据放大器电流导通角θ的范围可以分为甲类、乙类、丙类及丁类等不同类型的功率放大器。
电流导通角θ愈小，放大器的效率η愈高。
如甲类功放的θ＝180o，效率最高也只能达到50％，而丙类功放的θ＜90%，效率η可达到80％。
由技术指标要求总效率η大于75%，显然不能只用一级宽带功放，利用丙类谐振功放和宽带高频功放组成两级功率放大器。
2.1.丙类谐振功放2.1.1．丙类谐振功放的特点1.与低频功放相比a.工作频率和相对频带不同b.负载性质不同c.工作状态不同2.与小信号谐振放大器比较a.对放大信号的要求不同b.谐振网络的作用不同c.工作状态不同图2.1 三种工作状态波形比较2.1.2.丙类谐振功放的原理1.电路原理图2.2 丙类谐振功放电路丙类功放的基极偏置电压-V BE 是利用发射极电流的直流分量I E0在射极电阻R E2上产生的压降来提供的，故称为自给偏压电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功率放大器的基本知识一般视听电路中的功率放大（简称功放）电路是在电压放大器之后，把低频信号再进一步放大，以得到较大的输出功率，最终用来推动扬声器放音或在电视机中提供偏转电流。
一、功率放大电流的特点对功放电路的了解或评价，主要从输出功率、效率和失真这三方面考虑。
1、为得到需要的输出功率，电路须选集电极功耗足够大的三极管，功放管的工作电流和集电极电压也较高。
电路设计使用中首先要考虑怎样充分地发挥三极管功能而又不损坏三极管。
由于电路中功放管工作状态常接近极限值，所以功放电流调整和使用时要小心，不宜超限使用。
2、从能耗方面考虑，功放输出的功率最终是由电源提供的，例如收音机中功放耗电要占整机的2/3，因此要十分注意提高电路效率，即输出功率与耗电功率的比值。
3、功放电路的输入信号已经几级放大，有足够强度，这会使功放管工作点大幅度移动，所以要求功放电路有较大的动态范围。
功放管的工作点选择不当，输出会有严重失真。
二、常用功率放大电路的原理单只三极管输出的功放电路输出小、效率低，日用电器中已很少见。
目前常采用的是推挽电路形式。
图1是用耦合变压器的推挽电路原理图。
它的特点是三极管静态工作电流接近于零，放大器耗电及少。
有信输入时，电路工作电流虽大，但大部分功率都输出到负载上，本身损耗却不大，所以电源利用率较高。
这个电路中每只三极管只在信号的半个周期内导通工作，为避免失真，所以采用两只三极管协调工作的方式。
图中输入变压器B1的次级有一个接地的中心抽头。
在音频信号输入时，B1次级两个大小相等、极性相反的信号分别送到BG1和BG2的发射结。
在输入信号的正半周时间里，BG1管因加的是反向偏压而截止，只有BG2能将信号放大，从集电极输出；而在信号负半周，BG1得到正高偏压，能将这半个周期的信号放大输出，而BG2却截止。
电路中的两只三极管虽然各自放大了信号的半个同期，但它们的输出电流是分先后通过输出变压器B2的，所以在B2的次级得到的感应电流又能全成一个完整的输出信号。
这个功放电路中，为了解决阻抗匝配和信号相位等问题，输入与输出变压器是不可少的。
但是，优质变压器的制作在材料和工艺上都比较困难，它本身总还要消耗一部分能量，降低电路的效率，而且变压器的频率特性不好，使电路对不同频率信号输出很不均匀，会造成失真，所以为了提高功放质量，人们更多地使用无变压器（OTL）功率放大电路。
图2是互补对称推挽功放电路原理图。
这里用了两只放大性能相同，而导电极性相反的三极管（称为互补管）。
图中BG1是NPN管。
放大器输入交流信号的正半周时，对BG1管来说，基极电压为正极性，发射极为负极性，发射结有正向偏压，三极管能够工作。
但BG2却因发射结加了反向偏压而截止。
因此，信号的正半周由BG1管放大。
在信号负半周时，情形正相反，BG2管能够工作，将信号的负半周放大。
放大后的信号由两只三极管轮流送出，在扬声器上重新合成完整的信号。
三实际电路分析推挽电路中的两只三极管各放大信号的半个周期，这就要求两管放大性能相近（β值相差10%以内），否则放大后的信号两半周期幅度不同，将出现明显失真。
交越失真也是推挽电路的特有问题。
象上面原理图中的三极管都没有加静态偏流，在输入信号很弱时，三极管放大能力很小，甚至会因发射结不能导通而失去放大作用。
这样每当输入信号幅度接近零时，也就是在两只推挽管轮换工作开始和终了的时候，输出信号就不能很好衔接，出现严重失真。
为了解决这些问题，在许多实际应用电路中，都要为三极管加上很小的正偏压，使电路既高效又能减小失真。
图3是收音机中常用的功放电路。
它的静态工作电流由偏置电阻R8调整，一般两管总静态集电极电流为4～8mA。
R10为负反馈电阻，用以减小失真并降低对三极管“配对”要求。
为了减小输入信号在R9、R10这两电阻上的损失，它们的阻值都比较小。
电容人C7用来改善音质。
图4是红岩牌电视机伴音功放电路。
与原理图3相比，它有下面几处不同：原理图中用两组电源供电，实际使用上很不方便，这里在负载扬声器上串入一只大容量电容C64。
对音频电流来说，C64可以看成是通路。
输入信号正半周时，BG13管的输出电流通过扬声器对是C64充电，在它上面产生极性“左正右负”的电压。
在信号负半周时，BG13截止，电容C64即通过BG14和扬声器放电，充当了BG14的电源。
这样只用一组电源，就能使电路正常工作。
为了减小失真，电路也要为三极管提供静态电流。
电阻R73既是前级电压放大管BG12（图中未画出）负载的一部分，又是互补功放管的基极偏流电阻。
当BG12的输出电流通过R73，及二极管BG39时，在它们上面产生的电压降即为BG13、BG14两管发射结偏压之和（两管发射极电阻很小，可忽略）。
这个电压的大小，决定了互补功放管的工作电流。
R73阻值变化或是通过它的前级工作电流变化时，都会影响功放管的工作点，这是在调整时要注意的。
与R73串联的二极管BG39是用来稳定互补管静态工作点的。
它是一只硅二极管，电流通过它时在上面产生0.7V左右的电压降。
环境温度升高时，二极管的正向电阻降低，两端的电压降也会减小，便使互补管的基极偏压跟着降低，抵消了工作电流因温升而增大的趋势。
电阻R74与二极管并联，可防止二极管断路损坏时，功放管因电流过大而烧毁。
电路中，电容C63有着很重要的作用。
因为对音频信号来说，电源可以看成是一个通路，所以BG13的集电极和BG14一样是“交流接触地”的。
如果没有C63，信号将从基极和集电极之间送入。
这种以集电极为输入和输出信号公共端的“共集电极接法”增益较低，不宜用在功放电路中。
接进C63以后，它对音频信号也可看为通路，所以输入信号对BG13是通过R72加在基极和发射极上；对BG14则是通过R73、R72加到基极和发射极上。
这样，电路就变成了增益高得多的“共发射极接法”，大大提高了输出功率。
电阻R71的作用是起隔离作用，不使DG13的集电极与发射极交流短路。
简单易制的TDA2822M功放一般的集成功放电路外围元件较多且需要较大的散热器。
本文介绍的功放电路简单，自制方便。
电路如图5-107所示。
用一块TDA2822M功放集成电路接成BTL方式，外围元件只有一只电阻和两只电容，不用装散热器，放音效果也令人满意的。
集成电路TDA2822M为8脚双列直插式封装，如果买不到可用TDA2822代替，TDA2822的封装与TDA2822M相同，它们区别在于: TDA2822M从3V到15V均可工作，而TDA2822的最高工作电压只有8V。
使用TDA2822必须把电压降到8V以下。
R1的数值要求不拘，一般选用10k的碳膜电阻。
C1可选用0.1uF的涤纶电容，C2为100uF/160V的电解电容。
图5-108是其印制电路板图。
由于电路简单，印制板可用铲刻法制作用水磨砂纸或牛皮纸沾少量水擦亮，用水洗净擦干，涂上一层松香酒精溶液，干后把元件直接焊在铜箔面即可。
焊好后检查无误，然后先不接扬声器，接上电源，则正负输出端之间电压应小于0.1V。
接上扬声器，用手触摸输入端，扬声器应发出较大的“嗡”声。
这时即可输入信号试音。
电路板不用钻孔,使用时应注意：由于本功放为直接耦合，所以输入信号不能带直流成分。
如果输入信号有直流成分则必须在输入端串接一只10uF左右的电容隔开，否则将有很大的直流电流流过扬声器，使之发热烧毁。
在实践中，若对图5-107再进行适当的改制则效果更为理想。
改进后的电路如图5-109所示。
在使用中发现，音量开得最大时TDA2822M发热烫手，于是给TDA2822M制作了散热器，如图5-110所示。
散热器用厚lmm，长38mm，宽25mm的铝片制成。
并在散热片上开5～6个长10mm，宽lmm的槽，再把做热片沿虚线折成“口”形。
装散热器时先在TDA2822M上放点硅脂（硅脂可剖开3AX31或 3AX81管壳中取）。
按图5-111（a）用细线绑扎紧即可。
应注意的是把TDA2822M的引脚数写在散热片的侧面，以免焊接时出错。
加散热器后，音量开至最大散热器只暖一点，散热效果不错。
此法也可用于其它小集成电路的散热。
我们用两个功放电路做成随身听立体声功率接续器，来推动两个小音箱，效果很好。
其实哪里有你们复杂啊，我直接将管角连上，接上扬声器，音源，加上6～12V直流电一切OK了。
不过换成不同的音源和扬声器，我发现2822还行。
做起来简单，成本也低，比市场上买的那种便宜的有源音箱强多了。
音响知识栅顶是舞台上部不可缺少的重要设施之一，是舞台上部悬吊设备安装、调试、维修的工作层面，因此栅顶设计的水平直接影响剧场的使用功能。
面积同样大小的舞台，栅顶设计得好，就能多安吊杆，设计得不好就要少装吊杆。
当然栅顶设计的好坏与舞台上部的构造有着密切的关系，它与屋架选用的形式、滑轮梁的数量和布置、天桥的宽度、悬吊设备的品种、数量、位置、荷载都有直接关系。
因此在做舞台上部结构设计之前，必须先由业主和使用单位提出比较详尽的设备型号、数量和工艺设计，再以此为依据展开结构设计，这才是合理的设计步骤。
过去许多剧场都把栅顶和滑轮梁做在舞台屋架的下弦，这样做设计和施工都比较省事，而且能降低一些造价，然而由于建筑人员不了解舞台设备的技术参数，所以给舞台悬吊设备的安装、调试和使用中的检修都造成极大的困难，甚至影响舞台艺术水平的提高，实在得不偿失。
如何避免损坏和烧毁扬声器一般人会认为是音量开得太大声了扬声器会受不了，因而把扬声器弄坏，其实不然，有许多种情况都可能，而且，有错误的概念。
现在就分别列举几个情况及理由，让你避免扬声器损坏和烧坏的危险。
首先我们要更正一个错误观点，许多人认为功放的功率大于扬声器的功率，就会使扬声器烧毁，这是错误的。
而是由于功放的功率小于扬声器，才会烧毁扬声器。
这是功率不够时波形失真产生切顶，这样产生了直流成分，如果发现扬声器在开机时，有响声并且音盆有起伏，说明有直流成分。
有直流成分音圈就会发热，也就是烧毁的原因。
有人会问：那功放功率大时扬声器会怎样？这也是要告诉大家的一点，音量增益一定要控制好，在调试时音量开足也不要超过扬声器的最大值，否则轻时使扬声器冲程过大，损坏扬声器，重时使音盆打坏。
高音的分频点一定要准确，如果分频点过低，有低频成分，高音就会发热烧毁。
再有用功放推动的高音，一定要有高音保护电路，吸收多余功率，否则音量过大时，瞬态电流过大，会烧毁高音。
千万记得音量由小至大慢慢加，别一口气开大。
音量开得太大声固然会失真容易损坏扬声器，另一种情况就是这种情况也会把扬声器损坏。
建议喜好大音量的使用者要选购大功率的功放，让扬声器功率吃饱，在不失真情况下工作。
功放如果有直流输出，那一定会烧掉低音扬声器，甚至极少数的高音扬声器也会烧掉。
原因是低音(或其他音路)扬声器分音路径上没有电容器隔离直流，直流一输出就像把直流电通入扬声器中，连分音器线圈一起烧得焦黑。
