安规电容基本介绍1教学教材
0.22uf 500v 安规电容
文章标题：深度解析0.22uf 500v安规电容1. 引言在电子工程中，电容是一种非常重要的基本元件，用于存储和释放电荷。
而在电子设备的设计和制造中，选用符合安规标准的电容至关重要。
本文将深入解析0.22uf 500v安规电容，带你了解其特性、应用和选择原则。
2. 0.22uf 500v安规电容的特性0.22uf 500v安规电容是一种高压电容，主要用于滤波电路和电源电路中。
其主要特性包括电压容量、温度稳定性、频率响应以及耐压能力。
它的电压容量为0.22微法，耐压为500伏特，是一种高压型电容。
它具有良好的温度稳定性和频率响应，能够在不同温度和频率下保持稳定的电性能。
它还具有较强的耐压能力，不易发生击穿和漏电现象。
3. 应用领域0.22uf 500v安规电容在各种电子设备中都有广泛的应用。
它常用于电源滤波电路中，能够有效去除电源中的杂波和噪音，提高电路的稳定性和可靠性。
它还被应用于灯具、家电、通讯设备等领域，用于提供稳定的电源供应。
在工业控制系统和医疗设备中也有着重要的应用价值，能够确保设备的正常运行和安全性。
4. 选择原则在选择0.22uf 500v安规电容时，需要考虑一些重要因素。
要选择符合安规标准的产品，确保其质量和稳定性。
要根据具体的电路设计和要求来选择合适的类型和封装形式。
还要考虑其温度特性和频率响应，以保证其在不同环境和工作条件下的性能稳定。
5. 个人观点我个人认为，0.22uf 500v安规电容作为一种高压电容，在电子设备设计中具有非常重要的地位。
它的稳定性和可靠性决定了整个电路的性能和安全性。
在选用和应用时，需要慎重选择，并且要严格遵循安规标准。
只有如此，才能保证电子设备的性能稳定和安全可靠。
6. 总结0.22uf 500v安规电容作为一种高压型电容，具有良好的电性能和稳定性，在电子设备中有着广泛的应用。
选择和应用时需要考虑其特性、应用领域和安规标准，以确保设备的性能和安全。
希望本文的深度解析能帮助你更好地理解和应用0.22uf 500v安规电容这一电子元件。

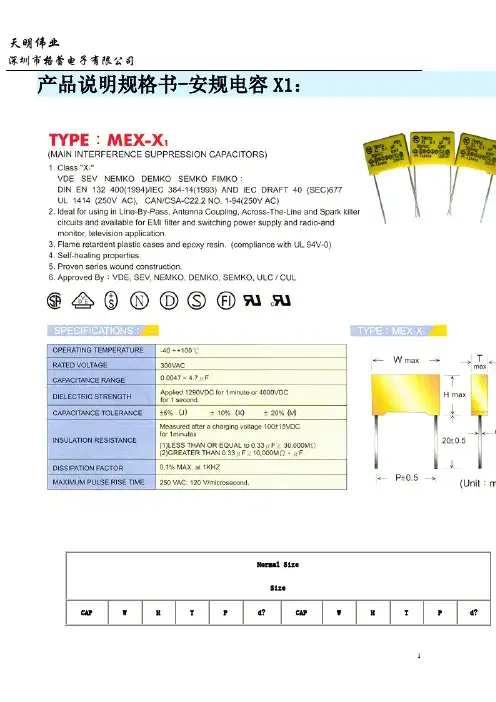

安规电容
MKP (X2 Class) 射频突波抑制X2电容器产品说明书特点：★宽温度、频率范围内，容量和DF具有高稳定性★高电流承受及高绝缘强度★长时间工作稳定性★能承受高压冲击用途：★线间旁路和天线耦合★线间跨接，电制回路花消★频率调至滤波★开关电源详细介绍技术要求：◆介质：聚丙烯（聚脂）薄膜◆电极：真空蒸金属◆包封：阻燃盒子并以环氧树脂灌封◆导线：径向镀锡导线或软导线◆引用标准：IEC 384-14(2nd Edition,1993) UL1414,UL1283,GB/T14472-1998,EN132400◆气候类别：40/85/21（GPE）40/100/21(GMF)◆静电容量与额定电压：0.001uF-2.2uF/275VAC (50/60Hz)◆静电容量误差：M=+20% K=+10% J=+5%散逸因素(损耗角正切):<=0.1%(PP聚丙烯)) <=1.0%(PE聚酯) （at 20`C,1KHz）◆耐电压：4.3×Ur Unit：VDC (1 minute at 20`C)◆绝缘电阻：C<=0.33uF IR>=15,000MΩ；C>0.33uF IR*C>=5,000S (1 minute at 20`C and RH<=65%) ◆耐久性：85`C试验温度下Dimensions: (mm)±0.5mm金属化聚酯薄膜电容器CL21产品说明书CL21 金属化聚脂膜直流电容器特点和用途：特点：以金属聚脂膜作介质和电极，用绝缘材料包封，单象引出，具有电性能优良，可靠性好，耐高温，体积小，容量大，自愈性好等特点。
用途：本产品广用于彩电，音响，灯具，电话，计算机，程控交换机，传真机及仪器表等直流和脉冲电路中。
技术指标：( GB/T7332-1996 SJ/T10874-1996)Dimension: (mm)在交流电源输入端,一般需要增加3个安全电容来抑制EMI 传导干扰。
2.2nf 2000v 安规电容
2.2nf 2000v 安规电容随着电子技术的不断发展，电容器作为电子元件中的一种重要组成部分，其应用范围也变得越来越广泛。
在各种电路中，电容器都扮演着储能、隔直、滤波等重要角色。
而在高压高频的电路中，特别是在一些特殊场合，例如高压电源、射频电路等领域，需要使用到高压安规电容，以满足电路的工作要求。
本文将重点介绍一种常见的高压安规电容——2.2nf 2000v安规电容，包括其特点、应用领域、选型注意事项等方面的内容。
1. 2.2nf 2000v 安规电容的介绍2.2nf 2000v 安规电容是一种专门用于高压电路中的电容器，其额定电压可达2000v，容量为2.2nf。
在电子元器件中，它通常被用作高压直流滤波、耦合等方面的应用。
与普通的低压电容器相比，2.2nf 2000v 安规电容在工作电压范围、绝缘强度、耐压能力等方面具有更高的要求和性能，因此其设计和制造技术相对复杂，价格也相对较高。
但正是因为其良好的高压性能和可靠的工作稳定性，使得其在一些特殊的高压电路中得到了广泛的应用。
2. 2.2nf 2000v 安规电容的特点（1）高耐压能力：2.2nf 2000v 安规电容的额定电压可达2000v，可以在高压环境下稳定工作，具有良好的耐压能力。
（2）优良的绝缘性能：在高压电路中，为了确保电路的安全可靠工作，对绝缘性能的要求也更高。
2.2nf 2000v 安规电容在绝缘性能方面表现出色，具有良好的绝缘强度和绝缘阻抗，可以有效地避免绝缘击穿和漏电流等问题。
（3）稳定的工作性能：高压安规电容在高压环境下工作时，其工作稳定性也是一个重要指标。
2.2nf 2000v 安规电容采用优质的材料和先进的工艺制造，具有稳定的电气性能和良好的频率特性，能够在高压高频环境中稳定工作。
3. 2.2nf 2000v 安规电容的应用领域（1）高压直流滤波电路：在一些需要进行高压直流滤波的电路中，例如高压电源、直流变换器等领域，2.2nf 2000v 安规电容都可以发挥其作用，对电路中的高压直流进行滤波和平稳输出。
什么是安规电容 安规电容参数及作用和应用
什么是安规电容安规电容参数及作用和应用安规电容：安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。
基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。
X电容抑制差模干扰，Y电容抑制共模干扰。
什么是安规电容 X 电容 Y电容根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。
(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
安规电容产品说明书
安规电容产品说明书
MKP (X2 Class) 射频突波抑制X2电容器（1）
特点：
★宽温度、频率范围内，容量和DF具有高稳定性
★高电流承受及高绝缘强度
★长时间工作稳定性
★能承受高压冲击
用途：
★线间旁路和天线耦合
★线间跨接，电制回路花消
★频率调至滤波
★开关电源
详细介绍
技术要求：
◆介质：聚丙烯（聚脂）薄膜
◆电极：真空蒸金属
◆包封：阻燃盒子并以环氧树脂灌封
◆导线：径向镀锡导线或软导线
◆引用标准：IEC 384-14(2nd Edition,1993) UL1414,UL1283,GB/T14472-1998,EN132400
◆气候类别：40/85/21（GPE）40/100/21(GMF)
◆静电容量与额定电压：0.001uF-2.2uF/275VAC (50/60Hz)
◆静电容量误差：M=+20% K=+10% J=+5%
散逸因素(损耗角正切):<=0.1%(PP聚丙烯)) <=1.0%(PE聚酯) （at 20`C,1KHz）
◆耐电压：4.3×Ur Unit：VDC (1 minute at 20`C)
◆绝缘电阻：C<=0.33uF IR>=15,000MΩ；C>0.33uF IR*C>=5,000S (1 minute at 20`C and RH<=65%) ◆耐久性：85`C试验温度下
Dimensions: (mm)±0.5mm
Type: MPX-mini Dimensions: (mm)±0.5mm
可依客户要求，制作特殊规格。
安规电容基本介绍1
安规电容器基本介绍
• 安规电容相关参考资料 安规电容相关参考资料(OA)
1.电子设备用固定电容器
部分： 第14部分：分规范 部分 抑制电磁干扰和电源网络连 接用固定电容器GB/T 14472-1998 接用固定电容器 2.电子设备用固定电容器第 部分：总规范 电子设备用固定电容器第1部分 电子设备用固定电容器第 部分： GB/T-2693-2001 3 . UL1283-2005标准 标准
安规电容器基本介绍
• 安规电容器承受脉冲电压的来源
1.外部线路受到雷击引起 外部线路受到雷击引起 2.开关相邻设备时电磁干扰 2.开关相邻设备时电磁干扰 3.设备一些高频开关工作时引起的感应脉冲 设备一些高频开关工作时引起的感应脉冲
• 安规电容不同于一般交流电容的安 全特别检测要求
安规电容器基本介绍
安规电容器基本介绍
----安规技术部 徐滢涛 安规技术部
安规电容器基本介绍
• 什么是安规电容器？ 什么是安规电容器？ 安规电容器是行业对抑制电源电 磁干扰用固定电容器的俗称， 磁干扰用固定电容器的俗称，因电 容本体印刷有多个国家的安全认证 标志而称为安规电容器。 标志而称为安规电容器。
安规电容器基本介绍
• 什么是抑制电源电磁干扰用固定电容器？ 什么是抑制电源电磁干扰用固定电容器？ 依据IEC60384-14（GB/T 14472-1998） 依据 （ ） 1.1范围描述如下 范围描述如下
安规电容器基本介绍
• 安规电容应用于零火线跨接线路及电源线与地线跨接示例
• 上图中 ，C2为安规 （X1）电容，C3，C4为Y2（Y1）电容 上图中C1， 为安规 为安规X2（ ）电容， ， 为 （ ）
安规电容器基本介绍
• 安规电容器的分类
(完整版)什么是安规电容安规电容参数及作用和应用
什么是安规电容安规电容参数及作用和应用安规电容：安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。
基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。
X电容抑制差模干扰，Y电容抑制共模干扰。
什么是安规电容 X 电容 Y电容根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。
(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
安规电容种类与应用1
安规电容种类与应用安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV I安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘<150V不同品种的电容器，最高使用频率不同。
小型云母电容器在250MHZ以内；圆片型瓷介电容器为300MHZ；圆管型瓷介电容器为200MHZ；圆盘型瓷介可达3000MHZ；小型纸介电容器为80MHZ；中型纸介电容器只有8MHZ。
对于Y1电容来说，额定电压250Vac，但是峰值电压能耐到8KVdc。
名称：聚酯（涤纶）电容（CL）符号：电容量：40p--4u额定电压：63--630V主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路名称：聚苯乙烯电容（CB）符号：电容量：10p--1u额定电压：100V--30KV主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路名称：聚丙烯电容（CBB）符号：电容量：1000p--10u额定电压：63--2000V主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路名称：云母电容（CY）符号：电容量：10p—0.1u额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路名称：高频瓷介电容（CC）符号：电容量：1--6800p额定电压：63--500V应用：高频电路名称：低频瓷介电容（CT）符号：电容量：10p—4.7u额定电压：50V--100V主要特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路名称：玻璃釉电容（CI）符号：电容量：10p—0.1u额定电压：63--400V主要特点：稳定性较好，损耗小，耐高温（200度）应用：脉冲、耦合、旁路等电路名称：铝电解电容符号：电容量：0.47--10000u额定电压：6.3--450V主要特点：体积小，容量大，损耗大，漏电大应用：电源滤波，低频耦合，去耦，旁路等名称：但电解电容（CA）铌电解电容（CN）符号：电容量：0.1--1000u额定电压：6.3--125V主要特点：损耗、漏电小于铝电解电容应用：在要求高的电路中代替铝电解电容名称：空气介质可变电容器符号：可变电容量：100--1500p主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等应用：电子仪器，广播电视设备等名称：薄膜介质可变电容器符号：可变电容量：15--550p主要特点：体积小，重量轻；损耗比空气介质的大应用：通讯，广播接收机等名称：薄膜介质微调电容器符号：可变电容量：1--29p主要特点：损耗较大，体积小应用：收录机，电子仪器等电路作电路补偿名称：陶瓷介质微调电容器符号：可变电容量：0.3--22p应用：精密调谐的高频振荡回路独石电容的特点：电容量大、体积小、可靠性高、电容量稳定，耐高温耐湿性好等。
安规电容的知识
安规电容的知识安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 它包括了X电容和Y 电容。
x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。
基于漏电流的限制，Y电容值不能太大，一般X电容是uF 级，Y电容是nF级。
X电容抑制差模干扰，Y电容抑制共模干扰。
安规电容安全等级安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘 <150VY 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。
注意事项抑制电源电磁干扰用电容器当在电源跨线电路中使用电容器来消除噪音时，不仅仅只有正常电压，还必须考虑到异常的脉冲电压（如闪电）的产生，这可能会导致电容器冒烟或者起火。
所以，跨线电容器的安全标准对于在不同国家有严格规定，故必须使用经过安全认证的电容器。
不允许将直流电容器用作跨线电容器使用对于X2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，如电源跨线路连接，可承受2.5kV的脉冲电压。
对于Y2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，用于电源跨线路连接时，能承受5kV的脉冲电压冲击，不致发生击穿现象。
mpx安规电容
mpx安规电容
摘要：
1.电容简介
2.mpx 安规电容的定义与分类
3.mpx 安规电容的特点
4.mpx 安规电容的应用领域
5.mpx 安规电容的发展趋势与展望
正文：
电容是电子元器件中一种重要的无源器件，它具有储存电能和调节电压的功能。
在电路中，电容的主要作用是稳定电压、滤波和延迟等。
根据材质和构造的不同，电容可以分为多种类型，如陶瓷电容、铝电解电容、钽电解电容等。
其中，mpx 安规电容是一种特殊类型的电容，具有较高的安全性能和可靠性。
mpx 安规电容，全称为“mpx 安全规范电容”，是一种遵循国际安全标准的电容。
它主要应用于对安全性能要求较高的场合，如医疗设备、通信设备、工业控制等领域。
mpx 安规电容具有良好的热稳定性、耐高压、低漏电流等特点，可以确保设备在异常情况下仍能正常工作，保障人身和设备安全。
mpx 安规电容的分类主要有两种：按材质分，可以分为陶瓷安规电容和电解安规电容；按功能分，可以分为滤波安规电容、耦合安规电容、储能安规电容等。
不同类型的mpx 安规电容具有不同的性能特点，用户可以根据实际需求选择合适的类型。
随着科技的进步和市场需求的不断提高，mpx 安规电容在性能、体积、成本等方面也在不断优化和升级。
未来，mpx 安规电容将继续向微型化、高频化、低阻化等方向发展，以满足更广泛的应用场景。
电容器基础培训教材
封装环氧树脂
• 产品特点 • 1．本品为阻燃型环氧灌封胶，阻燃等级到达UL94-V0级,粘度低、流
动性好、容易渗透进产品的间隙中； • 2．可常温或中温固化，固化速度适中； • 3．固化后无气泡、外表平整、有光泽、硬度高； • 4．固化物耐酸碱性能好，防潮防水防油防尘性能佳，耐湿热和大气
老化； • 5．固化物具有良好的绝缘、抗压、粘接强度高等电气及物理特性。 • 适用范围 • 1．凡需要灌注密封、封装保护、绝缘防潮的电子类或其它类产品均
• 喷金属:主要是为了把芯子的极板有效引出，喷涂温度不能过高，
•
过高会导致芯子两端薄(喷锡) 膜收缩，会造成虚焊，影
•
响芯子DF值在此制程中应注意锌／锡的定期检查是否合
•
格，确保管控集尘吸入流量，逐批确保喷锡之厚度，均匀度以
•
及金属颗粒大小。
• 赋能去除： 去除介质中的导电杂质和半导体杂质，提高电容器的耐压强度，
CP电子引线
• 通常电容器电极引出端是镀锡铜包钢线 • 外层是金属锡 • 中层是铜 • 内层主要成份铁
封装环氧树脂
• 由于环氧树脂的绝缘性能高、结构强度大 和密封性能好等许多独特的优点，已在上 下压电器、电机和电子元器件的绝缘及封 装上得到广泛应用，开展很快
• 电子级环氧模塑料用于半导体元器件的塑 封。近年来开展极快。由于它的性能优越， 大有取代传统的金属、陶瓷和玻璃封装的 趋势。
UV Printing Ink（UV油墨）
认识金属化膜
• PET基膜：聚酯薄膜 • PP基膜：聚丙烯薄膜 • AL：表示镀铝 • Zn：表示镀锌 • AL-ZN：镀铝锌复合膜 • H：有些厂商表示加强边
认识金属化膜
• 单留边等厚金属化电极 • 单留边边缘加强金属化电
什么是安规电容 安规电容参数及作用和应用
什么是安规电容安规电容参数及作用和应用一、安规电容：安规强调对使用和维护人员的保护，是我们使用电子产品方便同时，不让电子产品给我们带来危险，同时允许设备部分或全部功能丧失。
设备部分或全部功能丧失，但是不会对使用人员带来危险，那么安全设计则是合格的——尽管设备不能使用或变成一堆废物。
即电容器失效后，不会导致电击，不危及人身安全.它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。
基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。
X电容抑制差模干扰，Y电容抑制共模干扰。
二、什么是安规电容 X 电容 Y电容根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。
(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模干扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
安规电容基本介绍
安规电容器基本介绍
• 通过介绍，消除以下对安规电容认知的误 解
1. 黄色外壳的电容就是安规电容 2.标称电压是275VAC一定就是安规电容 3.安规电容的电压、容量值是随意 4.安规电容的测试电压与一般交流电容一样
2020/7/31
安规电容器基本介绍
• 安规电容相关参考资料(OA)
2020/7/31
安规电容器基本介绍
• 6.气候类别（40/105/21） 下限温度－40℃；上限温度+ 105℃ ，稳
态湿热试验持续时间21天 **依IEC60384-14标准稳态湿热试验持续时
间分为21天和56天，默许为21天，一般气候 类别后紧跟一个字母表示阻燃等级。阻级等 级 采用针焰烯烧试验进行，分为A 、B 、C 三个等级，IEC60384-14标准默许C级。
2020/7/31
安规电容器基本介绍
• 7.安规电容安规认证标志
北美市场：
R
c US
UL&CUL 美国/加拿大
UL美国 CSA加拿大
c
UL加拿大
S 欧D共VE体市场：10
+ S
DN
FI
VDE 德国
ENEC
SEV SENKO
欧洲标准电器认证
瑞士 瑞典
2020/7/31
DEMKO NEMKO FIMKO
1.电子设备用固定电容器 第14部分：分规范 抑制电磁干扰和电源网络连 接用固定电容器GB/T 14472-1998
2.电子设备用固定电容器第1部分：总规范 GB/T-2693-2001
3 . UL1283-2005标准
2020/7/31
安规电容器基本介绍
4 . IEC60384-14-2005标准 5 .无线电和电视设备用跨电源线、天线耦合
安规电容产品知识
安规电容产品知识安规电容，采用IEC 标准Y电容抑制共模干扰，电气产品的安全，电讯干扰等标准日趋严格，电器产品必需装置交流安规电容器,一般是成对出现的."对于Y2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，用于电源跨线路连接时，能承受5kV的脉冲电压冲击，不致发生击穿现象。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF(472)。
零线和地线之间并接的电容,一般统称为Y电容。
X,Y电容都是安规电容,火线零线间的是X 电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y陶瓷电容制作原理用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质，并用烧渗法将银镀在陶瓷上作为电极制成。
它又分高频瓷介和低频瓷介两种。
具有小的正电容温度系数的电容器，用于高稳定振荡回路中，作为回路电容器及垫整电容器。
低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合〈包括高频在内〉。
这种电容器不宜使用在脉冲电路中，因为它们易于被脉冲电压击穿。
编辑本段分类它又分高频瓷介和低频瓷介两种。
具有小的正电容温度系数的电容器，用于高稳定振荡回路中，作为回路电容器及垫整电容器。
低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合〈包括高频在内〉。
安规电容
安规电容安规电容的定义安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 它包括了X电容和Y电容。
x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。
基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。
X电容抑制差模干扰，Y电容抑制共模干扰。
安规电容安全等级安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘<150VY 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0. 1uF。
Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义再补充一点选择应注意的地方：一.抑制电源电磁干扰用电容器当在电源跨线电路中使用电容器来消除噪音时，不仅仅只有正常电压，还必须考虑到异常的脉冲电压（如闪电）的产生，这可能会导致电容器冒烟或者起火。
所以，跨线电容器的安全标准对于在不同国家有严格规定，故必须使用经过安全认证的电容器。
二.不允许将直流电容器用作跨线电容器使用：对于X2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，如电源跨线路连接，可承受2.5kV的脉冲电压。
对于Y2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，用于电源跨线路连接时，能承受5kV的脉冲电压冲击，不致发生击穿现象。
安规电容介绍
安规电容介绍安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。
安規電容通常只用于抗干擾電路中的濾波作用。
安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。
处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。
在交流电源输入端,一般需要增加3个安全电容来抑制传导干扰。
它Y电容：在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF（472）。
Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。
特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V以上。
必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。
X电容：在火线和零线抑制之间并联的电容,一般称之为X电容。
由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。
X电容同样也属于安全电容之一。
根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。
安规电容介绍X电容,Y电容作用电路图
安规电容介绍（X电容，Y电容作用）_电路图1、安规电容介绍安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。
安规电容通常只用于抗干扰电路中的滤波作用。
安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。
处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。
在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。
它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模工扰起滤波作用。
Y电容：在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准,以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF（472）。
Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y 电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。
特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V以上。
必须强调,Y电容不得随意使用标称耐压AC250V 或者DC400V之类的普通电容来代用。
X电容：在火线和零线抑制之间并联的电容,一般称之为X电容。
