楼板层构造

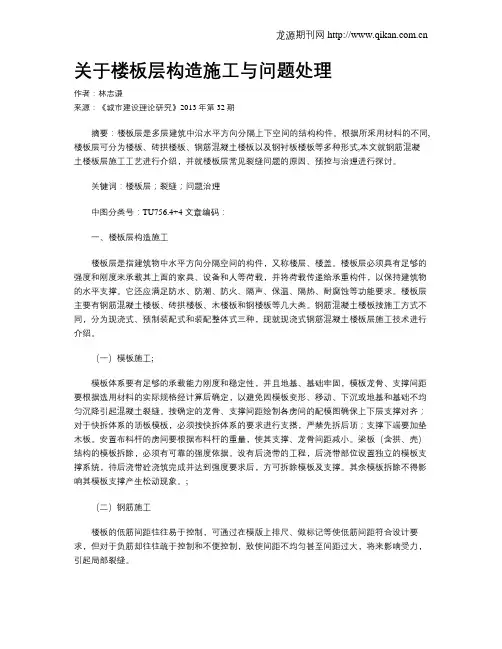

关于楼板层构造施工与问题处理
关于楼板层构造施工与问题处理作者：林志谦来源：《城市建设理论研究》2013年第32期摘要：楼板层是多层建筑中沿水平方向分隔上下空间的结构构件。
根据所采用材料的不同,楼板层可分为楼板、砖拱楼板、钢筋混凝土楼板以及钢衬板楼板等多种形式,本文就钢筋混凝土楼板层施工工艺进行介绍，并就楼板层常见裂缝问题的原因、预控与治理进行探讨。
关键词：楼板层；裂缝；问题治理中图分类号：TU756.4+4 文章编码：一、楼板层构造施工楼板层是指建筑物中水平方向分隔空间的构件，又称楼层、楼盖。
楼板层必须具有足够的强度和刚度来承载其上面的家具、设备和人等荷载，并将荷载传递给承重构件，以保持建筑物的水平支撑。
它还应满足防水、防潮、防火、隔声、保温、隔热、耐腐蚀等功能要求。
楼板层主要有钢筋混凝土楼板、砖拱楼板、木楼板和钢楼板等几大类。
钢筋混凝土楼板按施工方式不同，分为现浇式、预制装配式和装配整体式三种，现就现浇式钢筋混凝土楼板层施工技术进行介绍。
（一）模板施工;模板体系要有足够的承载能力刚度和稳定性，并且地基、基础牢固，模板龙骨、支撑间距要根据选用材料的实际规格经计算后确定，以避免因模板变形、移动、下沉或地基和基础不均匀沉降引起混凝土裂缝。
按确定的龙骨、支撑间距绘制各房间的配模图确保上下层支撑对齐；对于快拆体系的顶板模板，必须按快拆体系的要求进行支搭，严禁先拆后顶；支撑下端要加垫木板。
安置布料杆的房间要根据布料杆的重量，使其支撑、龙骨间距减小。
梁板（含拱、壳）结构的模板拆除，必须有可靠的强度依据。
设有后浇带的工程，后浇带部位设置独立的模板支撑系统，待后浇带砼浇筑完成并达到强度要求后，方可拆除模板及支撑。
其余模板拆除不得影响其模板支撑产生松动现象。
;（二）钢筋施工楼板的低筋间距往往易于控制，可通过在模版上排尺、做标记等使低筋间距符合设计要求，但对于负筋却往往疏于控制和不便控制，致使间距不均匀甚至间距过大，将来影响受力，引起局部裂缝。
墙、楼地面面层构造
(d) 钉入式轻钢龙骨纸面石膏板吊顶实例
钉入式轻钢龙骨纸面石膏板吊顶
（b）图4-4-3-15搁置式矿棉板吊顶实例
(a) 搁置式吊顶构造示意
搁置式矿棉板吊顶
(a) 卡接式吊顶构造示意
(b) 卡接式金属吊顶实例
卡接式金属吊顶
裱糊类面层 裱糊类面层——在抹灰的基层或其他基层上粘贴壁纸
和壁布的工艺
●裱糊类面层常用的材料 ——各类壁纸、壁布和配套的粘结材料
粉刷材料的选择
水泥砂浆
强度高、防水、防潮、抗冻
混合砂浆
和易性好、保水性好
水泥石屑
耐磨性好，不泛砂
灰砂（麻刀灰、纸筋灰）
造价低、施工方便
水泥石渣 聚合物水泥砂浆
粘结性好，防水性好
•潮湿房间墙面 •地面 •常受碰撞的墙面 •钢砼楼板底面 （现浇楼板和预制楼板） •板条、金属网顶棚 •底灰、中灰 •外墙抹灰面层 •石渣类饰面的底灰 •石渣类饰面的面层 •硅酸盐砌块或加气混凝 土的底层抹灰
双层木地板构造
双层木地板构造
实铺：直接在实体基层上铺设木地板。底层地面为了防 潮，在结构层上涂刷冷底子油和热沥青。
实铺复合木地板
2.装饰墙面板的施工工艺：
安装墙筋——在砌体墙上可使用类似固定架空木地板的木搁 栅的方法直接钉入 ；在钢筋混凝土墙面上可用打入膨胀螺栓 的方法进行固定 。墙筋的间距视面板分割的需要及面板的刚 度而定 铺钉装饰墙板——参照立筋式轻隔墙的面层处理
常用壁纸 ：PVC塑料壁纸、织物面壁纸、金属面壁纸、天然木 纹面壁纸等；
常用壁布：人造纤维装饰壁布 、锦缎类壁布等
墙纸、墙 布
●裱糊类面层常用的施工工艺 ——分为打底、下料以及裱糊等 三个步骤
打底层——施工方法及要求同粉刷类面层中的打底及找平工 艺 ；基底平整后用腻子嵌平，按要求弹线
第一部分楼板层的基本构成及其分类教学课件-文档资料
定义 要ห้องสมุดไป่ตู้ 分类 做法
基 层 是最终承受地面荷载的土层。 具有一定的强度。 1、素土夯实；2、加强土层。 在较软的土层中夯入灰土、碎砖、等，厚约 100~150mm（加强土层）。
注：在设计地面时，一定要根据房间的使用功能选择有 针对性的材料和适宜的构造措施。对于有特殊功能 要求的房间除应满足一般地面要求外还应满足防潮 防水、防火、耐酸碱化学腐蚀作用等要求。
直径稍大的钢套管，以防止因热胀冷缩变形而引起立管周围混凝土开裂。
套管至少应高出地面30㎜，下端可与楼板底面平齐，穿管与套管之间应填塞
弹性防水材料(活动式)。
2）板的搁置要求 搁 置 要 求 ▲板端伸进外墙的长度：不应小于120㎜ ▲板端伸进内墙的长度：不应小于100㎜ ▲支承于钢筋混凝土梁：不应小于80㎜
支承面上应采用20㎜厚且不低于Ｍ5的水泥砂浆找平（俗称坐浆）。
第三节 地坪与地面的构造
一、概述
1、定义：是指建筑物底层与土壤相交接的水平部分。 2、作用：承受地面之上的荷载，并将之均匀地传给 其下的土层。（图书馆、商场等） 一般情况 面层 垫层
3、组成
※※ 特殊情况
基层 附加层（防潮、防水、保温、隔热等）
2、细石混凝土地面 优点：
构造简单、施工方便、经济。
做法： 40mm厚C20细石混凝土面层 刷水泥砂浆一道（内掺建筑胶） 60mm厚C15混凝土垫层 150mm厚粒径5-32mm卵石灌
M2.5混合，砂浆震捣密实或
二、预制钢筋混凝土楼板
（1）定义 指用预制厂生产或现场预制的梁、板构件，现场安装拼合而成的楼板。
（2）优点 节约模板，减轻工人劳动强度，施工速度快，便于组织工厂化、 机械化的生产和施工等优点。 （3）缺点 整体性差，并需要一定的起重安装设备。 实心平板 （4）类型 槽形板

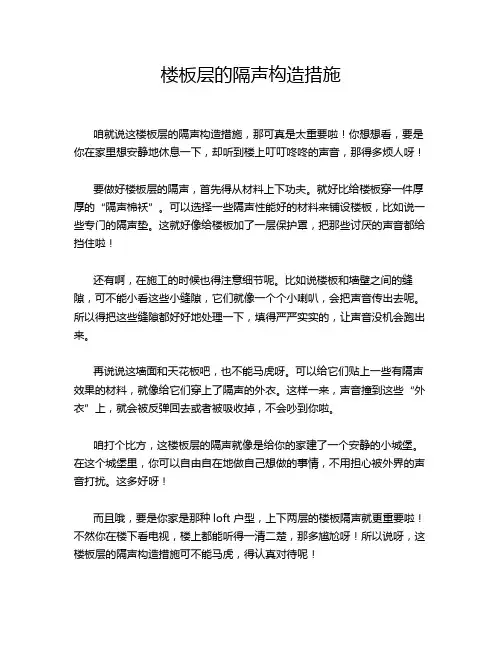

楼板层的隔声构造措施
楼板层的隔声构造措施咱就说这楼板层的隔声构造措施，那可真是太重要啦！你想想看，要是你在家里想安静地休息一下，却听到楼上叮叮咚咚的声音，那得多烦人呀！要做好楼板层的隔声，首先得从材料上下功夫。
就好比给楼板穿一件厚厚的“隔声棉袄”。
可以选择一些隔声性能好的材料来铺设楼板，比如说一些专门的隔声垫。
这就好像给楼板加了一层保护罩，把那些讨厌的声音都给挡住啦！还有啊，在施工的时候也得注意细节呢。
比如说楼板和墙壁之间的缝隙，可不能小看这些小缝隙，它们就像一个个小喇叭，会把声音传出去呢。
所以得把这些缝隙都好好地处理一下，填得严严实实的，让声音没机会跑出来。
再说说这墙面和天花板吧，也不能马虎呀。
可以给它们贴上一些有隔声效果的材料，就像给它们穿上了隔声的外衣。
这样一来，声音撞到这些“外衣”上，就会被反弹回去或者被吸收掉，不会吵到你啦。
咱打个比方，这楼板层的隔声就像是给你的家建了一个安静的小城堡。
在这个城堡里，你可以自由自在地做自己想做的事情，不用担心被外界的声音打扰。
这多好呀！而且哦，要是你家是那种loft 户型，上下两层的楼板隔声就更重要啦！不然你在楼下看电视，楼上都能听得一清二楚，那多尴尬呀！所以说呀，这楼板层的隔声构造措施可不能马虎，得认真对待呢！你想想，要是你每天回到家，都能享受安静的环境，那心情得多舒畅呀！就像在一个安静的小世界里，没有外界的喧嚣和吵闹。
这可不是一件小事情呢，这关系到你的生活质量呀！所以呀，大家在装修房子的时候，一定要重视这楼板层的隔声构造措施。
别等到住进去了才发现问题，那时候可就晚啦！要提前做好规划，选择好的材料和施工方法，让你的家成为一个真正安静舒适的港湾。
这难道不是我们都想要的吗？反正我觉得是！。
楼地层—钢筋混凝土楼板构造(建筑构造)
预制装配式钢筋混凝土楼板
空心板
预制装配式钢筋混凝土楼板
（3）空心板
• 是将预制板抽孔后制作而成。 • 空心板可提高构件的承载能力和刚度减轻自重，节省材料。 • 为梁板结合板，上下板面平整，孔洞形状有圆形、长圆形
道。
压型钢板混凝土组合ຫໍສະໝຸດ 板钢衬板组合楼板压型钢板混凝土组合楼板
压型钢板组合楼板断面 注意搁置方向
装配式钢筋混凝土楼板
预制装配式钢筋混凝土楼板
预制装配式钢筋混凝土楼板的板和梁是在工厂或 现场预制而成，然后用人工或机械安装到房屋上去。 这种楼板可以节省模板，改善工人的劳动条件,减少施 工现场作业,并加快施工进度,但整体性较差,并需一定 的起重安装设备。
梁板式楼板
梁板式楼板
1.单向板
➢ 当肋梁楼板中的板为单向板时，称为单向板梁板式楼板。 ➢ 单向板梁板式楼板：主梁、次梁、板。 ➢ 荷载传递途径：荷载—板 —次梁—主梁—柱 —基础。
➢ 主梁：经济跨度：L=6-9m；梁高h=（1/14 -1/8）L 梁宽b=（1/2 ～ 1/3）h。
➢ 次梁：经济跨度：L=4～ 7m，梁高h=（1/18 -1/12）L ； 梁宽b=（1/2 ～ 1/3）h。
➢ 单向板：两对边支承的板按单向板计算；四面 支承的板，当板的长边与短边之比大于等于3. 0时，称为单向板，板内受力钢筋沿短边方向 配置。
➢ 双向板：板的长边与短边之比小于等于2.0时， 为双向板，板的长边与短边之比大于2.0小于3. 0时,宜按双向板计算。见下页图
房屋建筑第八章楼板层构造
对于大型公共建筑如图书馆、博物馆、体育馆等，钢筋混凝土楼板 同样是一个不错的选择，能够满足其特殊的功能需求。
03
木楼板
木楼板的构造
木楼板由木梁和木地板组成， 通常采用松木、杉木等软木作 为主要材料。
木梁作为楼板的承重结构，一 般采用截面较大的方木或矩形 木材制成，根据设计要求进行 拼接和固定。
03
钢楼板的构造形式多样，可以根据不同的建筑需求 进行选择，如单层或多层、实心或空心等。
钢楼板的优缺点
优点 强度高、承载能力强，能够满足大跨度、高层建筑的需求。
施工速度快，安装简便，能够缩短工期。
钢楼板的优缺点
• 钢材可回收利用，环保可持续。
钢楼板的优缺点
01 02 03 04
缺点
造价相对较高，一次性投资较大。
面层
楼板层的上表面，起到装饰和保护作用，同 时承受人体和家具等荷载。
顶棚
楼板层的下表面，起到装饰和保护作用，同 时承受吊顶等荷载。
楼板层的功能
承载作用
楼板层承受家具、设备和人体等荷载，并将 其传递至墙或柱。
隔音作用
楼板层能够有效地隔绝上下楼层之间的噪音， 提高居住和工作环境的质量。
保温作用
楼板层具有一定的保温性能，能够保持室内 温度的稳定。
结构。
钢筋
为了增加楼板的承载能力和稳定性， 通常在混凝土中加入钢筋。钢筋分 为受力筋和分布筋，分别承受拉力 和剪力。
混凝土
混凝土作为主要的承重材料，通过 其抗压强度来支撑房屋的重量和其 他附加荷载。
钢筋混凝土楼板的优缺点
优点
钢筋混凝土楼板具有较高的承载能力 和稳定性，能够满足各种复杂建筑的 需求。同时，其耐久性和耐火性能较 好，维护成本较低。
钢筋混凝土楼板层构造
第二节钢筋混凝土楼板层构造一、现浇整体式钢筋混凝土楼板 (一)板式楼板 (二)梁板式楼板 1．楼板结构的经济尺度 2．楼板的结构布置 (三)压型钢板组合楼板 1．压型钢板组合楼板的特点 2．压型钢衬板组合楼板的构造 (1)压型钢衬板组合楼板的基本构成 (2)构造型式 (四)无梁楼板 楼板不设梁，而将楼板直接支承在柱上时，则为无梁楼板。
无梁楼板采用的柱网通常为正方形或接近正方形。
无梁楼板顶棚平整，有利于室内的采光、通风，视觉效果较好，且能减少楼板所占的空间高度。
但楼板较厚，当楼面荷载较小时不经济。
二、预制装配式钢筋混凝土楼板 (一)特点 (二)预制楼板构件的类型常用的预制钢筋混凝土楼板．根据其截面形式可分为平板、槽形板和空心板三种类型。
1、平板实心平板一般用于小跨度(1500mm左右)，板的厚度通常为60mm。
平板板面上下平整，制作简单，但自重较大，隔声效果差。
常用作走道板、卫生间楼板、阳台板、雨棚板、管沟盖板等处。
2、槽形板当板的跨度尺寸较大时，为了减轻板的自重，根据板的受力状况，可将板做成由肋和板构成的槽形板。
板长为3～6m的非预应力槽形板，板肋高为120～240mm，板的厚度仅30mm。
槽形板减轻了板的自重，具有省材料、便于在板上开洞等优点，但隔声效果差。
当槽形板正放(肋朝下)时，板底不平整。
槽形板倒放(肋向上)时，需在板上进行构造处理，使其平整．槽内可填轻质材料起保温、隔音作用。
槽形板正放常用作厨房、卫生间、库房等楼板。
当对楼板有保温、阴声要求时，可考虑采用倒放槽形扳。
3、空心板根据板的受力情况，结合考虑隔声的要求，并使板面上下平整．可将预制板抽孔做成空心板。
空心板的孔洞有矩形、方形、圆形、椭圆形等。
矩形孔较为经济但抽孔困难，圆形孔的板刚度较好．制作也较方便，因此使用较广。
根据板的宽度，孔数有单孔、双孔、三孔、多孔。
目前我国预应力空心板的跨度尺寸可达到6m、6.6m、7.2m等。
板的厚度为120～300mm。
楼板层的基本构造层次
楼板层的基本构造层次
楼板是建筑结构中的水平构件，用于支撑和分担楼层荷载，连接楼层结构的基本构造单元。
楼板的基本构造层次通常包括以下几个部分：
混凝土：楼板的主体结构通常采用混凝土，因为混凝土具有较高的抗压和耐久性。
混凝土的强度和质量直接影响着楼板的承载能力和使用寿命。
钢筋：为了增加楼板的抗拉能力，混凝土中通常会嵌入钢筋。
这些钢筋分布在混凝土的底部，形成混凝土和钢筋共同工作的组合结构。
楼板厚度：楼板的厚度根据设计荷载和使用要求而定。
一般来说，承重大的楼板通常较厚，而非承重的装饰性楼板可以相对较薄。
保温层：为了提高建筑的保温性能，楼板中可能包含一层保温材料，例如聚苯乙烯（EPS）或挤塑板等。
这有助于减少建筑能耗，提高室内舒适度。
防水层：位于楼板表面的防水层能够有效地防止水分渗透，保护楼板结构不受潮湿影响。
常见的防水材料包括沥青、聚合物涂料等。
吊顶：在楼板的下方可能设置有吊顶，用于隐藏管线、电缆等设备，同时也可以起到装饰和隔热的作用。
吊顶的设计可以根据不同的需求采用各种材料。
砂浆层：楼板表面通常会覆盖一层砂浆，用于修补和平整楼板表面，提高表面的均匀度和平整度。
这些构造层次的组合和设计将取决于具体的建筑需求、荷载要求以及使用环境。
在实际设计和施工中，工程师和建筑师会根据具体情况进行合理的选择和优化。
第八章§8.1 楼板层
22
第八章 楼板层与地层
1、预制楼板的类型
⑴ 实心平板
⑵ 槽形板
⑶ 空心板
23
第八章 楼板层与地层
⑴ 实心平板
• 特点：尺寸小、重量较小、施工方便 ；隔声差
跨度：一般＜2.5m
板厚：约50～80mm
板宽：600、900mm • 适用：房屋的走道板、隔板
24
第八章 楼板层与地层
⑵ 槽形板
——梁板结合的整体预制构件
⑶ 悬臂板（用于雨罩、阳台） 受力筋在板的上部 板厚= 挑出尺寸的 1/12 ，且根部尺寸≥70mm
13
第八章 楼板层与地层
L1
L1
L1
L1
L2 L1
L2 / L1 ＞ 2
L2
（a）单向板
墙或 梁 L2 L1 L2 / L1 ≤ 2
（b）双向板
L1
L1
L2
墙或梁
图8-4 单向板、双向板传力示意
14
第八章 楼板层与地层
3、井式楼板 ——房间形状接近正方形，跨度10m左右时， 沿两个方向等距离布置梁的井格梁板结构 （梁的截面尺寸相等，不分主、次梁） • 适用：公共建筑的门厅、大厅、会议厅等
图8-5 井式楼板
15
第八章 楼板层与地层
4、无梁楼板 ——将板直接支承在墙或柱上，不设梁的双向 受力楼板 （楼板上的荷载直接由板传至墙或柱上） • 特点：跨度、厚度较大，一般加设柱帽、托板 以减小板跨和增加柱的支承面积 • 尺度：柱网6m的正方形较经济，板厚≥120mm
36
第八章 楼板层与地层
(a) 板侧锚固
(b) 板端锚固
图8-16 锚固 筋的配置
37
(c) 花篮梁上锚固
房屋建筑第八章楼板层构造
预制装配式钢筋混凝土楼板的优缺点及应用范围
总结词
详细描述
预制装配式钢筋混凝土楼板具有施工速度快、 节能环保、降低成本等优点，但存在整体性 较差、抗震性能不足等缺点。适用于工业厂 房、仓库等建筑。
预制装配式钢筋混凝土楼板采用工厂化生产， 施工速度快，能够缩短工期。同时，其节能 环保，能够降低能耗和减少对环境的影响。 此外，预制装配式楼板还能够降低成本，提 高经济效益。然而，由于其整体性较差，抗 震性能不足，因此不适用于高层建筑和地震 多发地区。
等建筑中。
钢楼板的优缺点及应用范围
总结词
钢楼板具有强度高、自重轻、耐久性好等优 点，但易受腐蚀、维护成本高。适用于大跨 度跨越、高层建筑等特殊结构。
详细描述
钢楼板强度高，自重轻，能够承受较大的荷 载和跨度。同时，其耐久性好，不易受腐蚀 和变形。由于其结构形式多样，可以根据需 要进行灵活设计和施工。然而，钢楼板易受 腐蚀，需要定期进行维护和涂装保护，增加 了维护成本。因此，适用于大跨度跨越、高
钢筋混凝土楼板的优缺点及应用范围
总结词
钢筋混凝土楼板具有强度高、耐久性好 、成本低等优点，但自重较大，施工周 期较长。广泛应用于住宅、办公楼、商 场等建筑中。
VS
详细描述
钢筋混凝土楼板强度高，能够承受较大的 荷载，且耐久性好，不易受潮、变形或腐 烂。同时，由于其成本相对较低，因此广 泛应用于各类建筑中。然而，钢筋混凝土 楼板自重较大，增加了基础和柱子的负担 ，且施工周期较长，需要养护和干燥。
房屋建筑第八章楼板 层构造
目录
• 楼板层的概述 • 楼板层的构造 • 楼板层的施工工艺 • 楼板层的优缺点及应用范围
01
楼板层的概述
楼板层的定义
任务3 楼板层与地坪面构造
斜井式 纵向主梁方案
— 18 —
正井式 横向主梁方案
肋形梁
梁板式楼盖
井格梁
曲梁
— 19 —
现浇钢筋混凝土楼板 支模与钢筋的绑扎
钢筋混凝土楼层现浇整体式施工工艺
— 29 —
压型钢板组合楼板构造形式较多，根据压型钢板形式的不同 有单层钢衬板组合楼板和双层钢衬板组合楼板之分。单层钢衬板 组合楼板的构造比较简单，只设单层钢衬板，双层钢衬板组合楼 板通常是由两层截面相同的压型钢板组合而成，也可由一层压型 钢板和一层平钢板组成。双层压型钢板楼板的承载能力更好，两 层钢板之间形成的空腔便于设备管线敷设。
— 48 —
— 49 —
跨度2.4- 6.0m，厚度110、120、180mm, 宽600、 900、1200mm.
— 8—
类型
楼板的类型按所用材料可分为： 木楼板 砖拱楼板 钢筋混凝土楼板 压型钢衬板组合楼板等。
（a）木楼板 （c）钢筋混凝土楼板
（b）砖拱楼板 （d）压型钢衬板组合楼板
图2楼板的类型
— 9—
木楼板具有自重轻、构造简单等优点。 但由于它不防火，耐久性差且耗 木材量大，现已极少采用。
砖拱楼板可以节约钢材、水泥、木材， 但由于它自重大，承载力及抗震 性能较差，施工较复杂，目前一 般也不采用（如北方窑洞）。
适用于多、高层的框架或框剪结构建筑中。
— 26 —
压型钢板组合楼板断面
注意搁置方向
— 27 —
钢衬板组合楼板
— 28 —
压型钢板组合楼板主 要由楼面层、组合板 和钢梁三部分组成。 如图5-11所示。组合 板包混凝土和钢衬板。 此外，还可根据需要 设置吊顶棚。压型钢 板的跨度一般为2～3m， 铺设在钢梁上，与钢 梁之间用栓钉连接。 上面浇筑的混凝土厚 100～150 m m。
任务3 楼板层与地坪面构造
任务三楼地层学习重点楼板层的基本构成与分类钢筋混凝土楼板类型楼地面的防潮、防水和隔声构造雨蓬与阳台构造培养目标掌握楼板层的基本构造和分类熟悉掌握钢筋混凝土楼板的特点、分类、规格、适用条件和细部构造了解楼板层的防潮及防水的一般构造了解雨蓬和阳台的构造知识及常用做法。
任务3.1 楼板层构造一、楼板层的基本概念楼板层是建筑物中分隔上下楼层的水平构件，它一方面承受来自楼板层的全部活荷载和自重，并把这些荷载合理、有序地传给墙或柱；另一方面也对墙体起着水平支撑的作用，以减少风力和地震产生的水平力对墙体的影响，加强建筑物的整体刚度。
此外，楼板层还应具备一定的隔声、防火、防水、防潮等功能。
1.楼板层的组成（1）楼板地面层（2）楼板结构层（3）楼板附加层（4）楼板顶棚层2.楼板的类型楼板的类型按所用材料可分为木楼板、砖拱楼板、钢筋混凝土楼板和压型钢衬板组合楼板等。
钢筋混凝土楼板具有强度高，刚度好，耐久和耐火性能强，应用最为广泛。
3.楼板的设计要求1)要有足够的强度和刚度。
2)满足隔声要求楼板的隔声包括隔绝空气传声和固体传声两方面，后者更为重要。
提高楼层隔声能力的措施有以下几种：①选用空心构件来隔绝空气传声；②在楼板面铺设弹性面层，如橡胶、地毡等；③在面层下铺设弹性垫层；④在楼板下设置悬吊顶棚。
3）满足热工、防火、防水、防潮等要求4）满足合理安排各种设备管线穿过的要求。
5）经济方面的要求。
6）满足地面平整、光洁、耐磨、易于清洁等要求。
7）建筑工业化的要求。
任务3.2 钢筋混凝土楼板构造钢筋混凝土楼板是工业和民用建筑中应用最为广泛的一种楼板。
按施工方式可分现浇钢筋混凝土楼板、预制装配式钢筋混凝土楼板和钢筋混凝土叠合楼板等类型。
1、现浇钢筋混凝土楼板构造现浇钢筋混凝土楼板是指通过施工现场按支模板、绑扎钢筋和浇灌混凝土等施工程序而成的楼板。
1)板式楼板（1）单向板时（板的长边与短边之比＞2）：（2）双向板时（板的长边与短边之比≤2）：板厚为80mm-160mm;2）现浇梁板式楼板①单梁式楼板：当房间有一个方向的平面尺寸相对较小时，楼板可以只沿短向设梁，梁直接搁置在墙上，这种梁板式楼板属于单梁式楼板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼板层构造
1、楼板层的组成
楼板层是建筑重要的水平结构与构造构件，担负着承担楼面荷载与竖向分割建筑内部空间的任务，楼板层一般由面层、结构层的顶棚等几个基本层次组成。
（1）面层
面层又称楼面或地面，是楼板上表面的完成面构造，也是室内空间的组成部分之一，面层主要是起到保证房间使用、保护结构层的作用，同时也对室内环境起到重要的装饰作用。
（2）结构层
结构层是建筑的水平承重构件，主要包括板、梁等、结构层承受整个楼板层的全部荷载，并起到划分建筑内部空间及防火、隔音的作用。
楼板应当具有足够的强度、刚度、耐火性能。
（3）顶棚
顶棚是楼板层下表面的构造层，也是室内空间上部的装修面层，顶棚的主要功能是满足室内装饰、改善空间比例、安装灯具、布置管线的需要。
（4）附加层
某些特殊的房间具有特殊的使用要求和使用环境，一般需要设置附加层。
附加层通常设置在面层和结构层之间，主要有隔声板、防水层、保温或隔热层等。
2、楼板的类型
根据建筑的平面布局与使用要求，可以选用不同的楼板，根据楼层所使用材料的不同，可以把楼板分为下几种类型：
（1）木楼板
木楼板在我国传统建筑中应用广泛，具有悠久的历史。
一般采用木梁承重，上表面设置木地板，下面可以用木板或板条抹灰做成顶棚，具有自重轻、制作灵活的优点，但由于耗费木板多、耐火性不能满足使用的安全要求、而且耐久性和隔声能力较差，现在已经基本被淘汰，只是在仿古建筑或个别地区的民居中还有采用。
（2）钢筋混凝土楼板
钢筋混凝土楼板具有强度度、刚度大，耐久性和防火性能好的优点，而且拥有良好的可塑性，便于工业化生产和机械化施工，是目前我国房屋建筑中广泛采用的一种楼板形式。
（3）压型钢板组合楼板
压型钢板组成楼板是在钢筋混凝土楼板的基础上发展起来的，是利用凹凸相间的压型薄钢板衬板与混凝土浇筑在一起形成的组成楼板，在保证楼板的强度和刚度的同时，又节省了模板消耗、加快了施工进度，主要用于空间、高层民用建筑和大跨度工业厂房中。
3、钢筋混凝土楼板
钢筋混凝土楼板按照施工方式的不同，可以分为现浇整体式钢筋混凝土楼板，预制装配钢筋混凝土楼板和装配整体式钢筋混凝土楼板三种类型。
（1）现浇钢筋混凝土楼板
现浇钢筋混凝土楼板为整体浇注成型，整体性好、刚度大，抗震能力强；但耗费模板量大、属于湿作业、施工和养护周期较长。
现浇钢筋混凝土楼板的综合优点较多，随着施工技术的不断革新和工楼板的综合优点较多，随着施工技术的不断革新和工具式模板的发展，现浇钢筋混凝土楼板的应用日渐普及。
现浇钢筋混凝土楼板主要可以分为板式楼板、梁板式楼板、井式楼板和无梁楼板。
1）板式楼板
板式楼板是将楼板现浇成一块整体平板，并用承重墙体支撑，这种楼板的底面平整、便于施工、传略过程明确，适用于平面尺寸较小的房间，按照板式楼板的支撑情况和受力特点可以分为单向板和双向板，当板的长边尺寸L1之比L/L2时，在荷载作用下，楼板基本上只在L1方向上挠曲变形，而在L方向上的挠曲很小，这表明荷载基本沿L1方向传递，称为单向板;当L1/L2≤2时，楼板在两个方向都挠曲，即荷载沿两个方向传递，称为双向板，单向板与双向板在板内钢筋分布方面有较大的不同。
2）梁楼式楼板
当房间的平面尺寸较大时，为了使楼板结构的受力和传力更为合理，可以在板下设梁来增加板的支点，从而减小板跨，这时，楼板上的荷载先由板传给梁，再由梁传给墙或柱，这种由板和梁组成的楼板称为梁板式也叫肋形楼板。
梁板式楼板既可以在一个方向设梁，也可以在纵横两个方向设梁，当两个方向都设梁时，有主梁和次梁之分，主梁一般沿房间的短跨方向布置，次梁垂直于主梁布置，并由主梁支撑，梁的跨度应当在经济合理的范围内，一般主梁的经济跨度为5-8M，次梁的跨度一般为4-6m；板的跨度一般为1.8-3.0m。
3）井式楼板
对平面尺寸较大且平面形状为方形或接近于方形的房间，可将两个方向的梁等距离布置同，并采用相同的梁高，形成井字形的梁格，这种楼板称为井字楼板，它是梁式楼板的一种特殊布置形式，井式楼板无主梁、次梁之分，但梁之间仍有明确的传力关系。
4）无梁楼板
顾名思义，无梁楼板的楼板层不设横梁，而是直接将板面荷载传递给柱子，无梁楼板通常设有柱帽，以增加板在柱上的支承面积，无梁楼板的柱网应尽量按方形网格布置。
跨度在6-8m左右较为经济，板的最小厚度通常为150mm，且不小于板跨
的1/35-1-32，这种楼板多用于平面规则，楼面荷载较大的建筑，如：展览馆、商店、仓库等。
