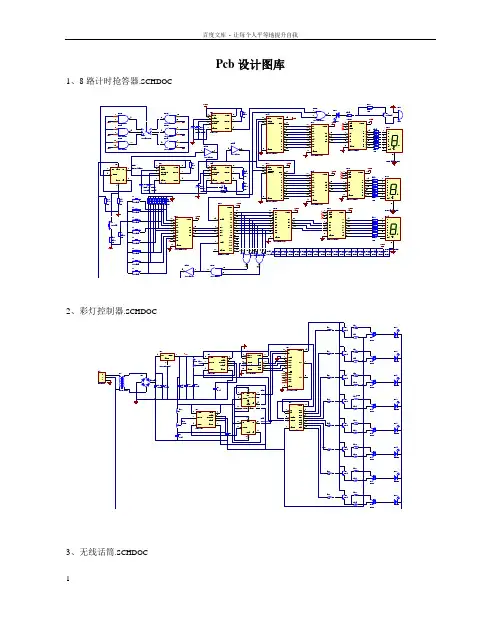

Pcb设计图库1、8路计时抢答器.SCHDOC2、彩灯控制器.SCHDOC3、无线话筒.SCHDOC4、无源型停电报警器.SCHDOC5、二进制计数器.SCHDOC6、实用门铃电路.SCHDOC7、过零调功电路.SCHDOCV A C8、波形发生电路.SCHDOC9、卡拉OK 伴唱器.SCHDOC10、实用恒流充电器.SCHDOC11、正负电源电路.SCHDOC2N390612、声控变频器.SCHDOC13、信号源电路.SCHDOC14、基于PIC单片机的IC卡读写器.SCHDOC15、USB 鼠标电路.SCHDOC16、波峰检测电路.SCHDOC17、电子助听器.SCHDOC18、电压频率转换电路.SCHDOC19、数码显示板.SCHDOC20、风扇转速控制.SCHDOC21、负载控制电路.SCHDOC22、日光灯驱动电路.SCHDOC23、实用定时开关.SCHDOC24、时钟电路.SCHDOC0.1uF25、SRAM 存储接口电路 （1）总图（2）寻址电路74ACT11002D（3）存储电路26、AD转换电路.SCHDOC27、甲乙类放大电路.SCHDOC28、LED驱动电路.SCHDOC29、电子测电笔.SCHDOC30、三端稳压电源.SCHDOC31、U盘电路.SCHDOC32、单片机数码管显示电路原理图.SCHDOCR1-R833、单片机数据采集系统（1）总图FK1（2）显示模块子原理图（3）CPU模块子原理图CPU .SCHDOC（4）AD转换模块子原理图（5）存储器模块子原理图（6）电源模块子原理图U8。
PCB设计实例-原理图元件符号设计考试题库
第1单元原理图库设计1.1 第1题【操作要求】1.建立新的原理图库文件：⚫在考生文件夹中建立一个新的原理图库文件，并将该新建立的原理图库文件命名为SXK1。
⚫保存该步操作结果。
2.建立新的元件：⚫在SXK1库文件中建立如图1-01A所示的新元件，并将该新建立的元件命名为KSCH1-01。
⚫保存该步操作结果。
图1-01A 元件KSCH1-01⚫在SXK1库文件中建立如图1-01B所示的新元件，并将该新建立的元件命名为KSCH1-02。
⚫保存该步操作结果。
- - 1 - -图1-01B 元件KSCH1-023.放置库中元件：⚫在考生文件夹中新建原理图文件，命名为YLT-01。
⚫在原理图YLT-01中添加库元件KSCH1-01、KSCH1-02，元件标号依次为SA1-1、SB1-1。
⚫保存以上操作结果。
1.2 第2题【操作要求】1.建立新的原理图库文件：⚫在考生文件夹中建立一个新的原理图库文件，并将该新建立的原理图库文件命名为SXK2。
⚫保存该步操作结果。
2.建立新的元件：⚫在SXK2库文件中建立如图1-02A所示的新元件，并将该新建立的元件命名为KSCH1-01。
⚫保存该步操作结果。
- - 2 - -图1-02A 元件KSCH1-01⚫在SXK2库文件中建立如图1-02B所示的新元件，并将该新建立的元件命名为KSCH1-02。
⚫保存该步操作结果。
图1-02B 元件KSCH1-02- 3 -3.放置库中元件：⚫在考生文件夹中新建原理图文件，命名为YLT-02。
⚫在原理图YLT-02中添加库元件KSCH1-01、KSCH1-02，元件标号依次为SA2-1、SB2-1。
⚫保存以上操作结果。
1.3 第3题【操作要求】1.建立新的原理图库文件：⚫在考生文件夹中建立一个新的原理图库文件，并将该新建立的原理图库文件命名为SXK3。
⚫保存该步操作结果。
2.建立新的元件：⚫在SXK3库文件中建立如图1-03A所示的新元件，并将该新建立的元件命名为KSCH3-01。
PCB 设计案例

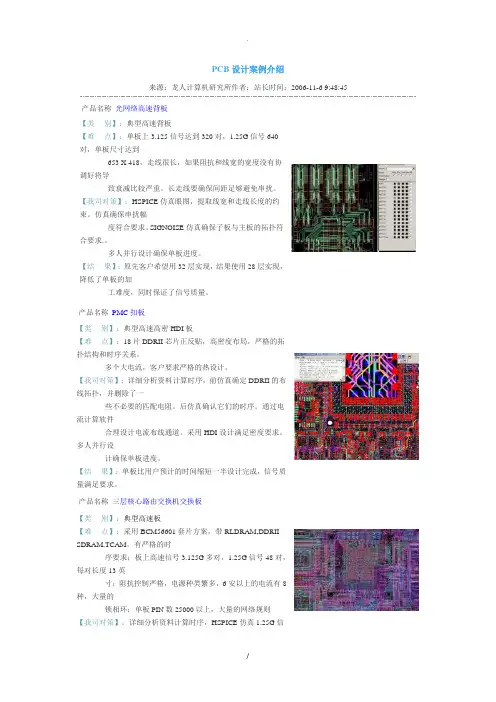

PCB设计案例介绍来源：龙人计算机研究所作者：站长时间：2006-11-6 9:48:45 ，走线很长，如果阻抗和线宽的宽度没有协仿真确保子板与主板的拓扑符层实现，芯片正反贴，高密度布局，严格的拓的布设计满足密度要求。
单板比用户预计的时间缩短一半设计完成，信号质对，8号与3.125G信号的布线规则。
前仿真确定RLDRAM,DDRII SDRAM,TCAM的布线拓扑，后仿真确认它们的时序。
通过电流计算软件合理设计电流布线通道。
多人并行设计确保单板进度。
【结果】：单板比用户预计的时间缩短一半设计完成，信号质量满足要求。
产品名称某二阶HDI手机板【类别】：典型高端消费类电子产品单板【难点】：单板尺寸非常小，其主板是普通手机板的一半大小,外形怪异导致布局受到很大限制；GSM&WCDMA双模手机导致射频区域很大，在布局的时候射频模块整体放到基带芯片下面，导致基带芯片的打孔受到很大限制。
超薄的手机方案让板厚受限。
原来准备采用ALIVH材料，但出于成本考虑和降低风险采用了二阶盲埋孔方案，但布线要求没有降低。
【我司对策】：通过与多家PCB生产伙伴的沟通，确定了合适的设计参数；RF专家参与PCB设计、严格的设计流程使单板的信号质量得到保证，仔细的优化工作，使各方面的要求得到最佳协调。
【结果】：设计按计划实现并成功投板，调试顺利。
最新的高速信号虚拟探测和均衡技术2010-03-08 来源：电子元件技术网中心议题：高速串行信号测试中的虚拟探测和均衡技术解决方案：使用Eye Doctor进行高速信号测试在测试仪器内嵌入均衡技术来复现系统的真实性能【摘要】在高于2.5G比特率的串行数据传输系统中，信号经过PCB长距离传输线、连接器、过孔，到达接收芯片引脚的测试点时，信号已经严重衰减，即使示波器与差分探头的测试系统带宽足够高，很多测量结果基本没有意义——因为眼图已经闭合。
而往往SERDES接收芯片内部集成了均衡器，以补偿接收端信号的过大衰减，而信号经过均衡器处理后的眼图张开度又如何？这成为高速信号测量的前沿且核心的问题。
PCB图设计实例
PCB图设计实例顺德中专——丘其汉一、PCB图设计流程PCB图的设计流程就是指印制电路板图的设计步骤，一般它可分为图A所示的六个步骤：图A二、设计实例以单管放大器的单面板设计为例。
第一步：用SCH 99 SE绘制电路原理图，并生成网络表（一）用SCH 99 SE绘制电路原理图新建一个“单管放大. SCH”文件，设置页面参数Custom Width为400，Custom Height为400。
绘制单管放大器电路原理图，如NPN1三极管的（Foot Print）封装属性为TO-92B；RES2电阻的（Foot Print）封装属性为AXIAL0.4；ELECTRO1的（Foot Print）封装属性为RB.2/.4；接地符号的网络名称设置为GND，电源符号的网络名称设置为VCC；输入端口的设置Name：IN；Style：Right；I/O Type：Input； 输出端口的设置Name：OUT；Style：Right；I/O Type：Output。
2、创建网络表选择“Design设计”菜单，单击“创建网络表”选项，生成“单管放大. NET”网络表文件。
第二步：规划电路板（一）新建一个“单管放大. PCB”文件，打开“PCB Footprints.lib”封装元件库。
（二）设置电路板外观及其尺寸：1、点击工作区下方的KeepOutLayer层标签；2、点击放置工具栏上的以设置边框线，其数值分别为：（1）执行J、L，输入X：1000、Y：1000，回车3次；（2）执行J、L，输入X：4000、Y：1000，回车3次；（3）执行J 、L ，输入X ：4000、Y ：3000，回车3次； （4）执行J 、L ，输入X ：1000、Y ：3000，回车3次； （5）执行J 、L ，输入X ：1000、Y ：1000，回车3次。
第三步：装入网络表及元件封装 （一）通过网络表自动获取元件执行菜单命令Design 设计\Netlist …网络表，弹出选择网络表对话框，单击Borwse …按钮，打开“单管放大. NET ”网络表文件，点击Execute 按钮，自动获取所需元件如图B 。
印制电路板设计实例
6、元件的布局
PCB设计的一般原则
1．元件布局的一般原则
（1）按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通， 并使信号尽可能保持一致的方向。
（2）以每个电路的核心元件为中心，围绕它进行布局，元件应均匀、整齐、 紧凑地排列在PCB上,尽量减少和缩短各个元件之间的引线和连接。
（3）易受干扰的元件不能相互挨得太近，输入和输出元件应尽量远离。 （4）某些元件或导线之间可能有较高的电位差，应加大它们之间的距离， 以免放电引起短路。带强电的元件应尽量布置在调试时手不易触及的地方。 （5）较重的元件，应当用支架加以固定，然后焊接。 （6）发热元件应放在有利于散热的位置，必要时可装散热器。 （7）热敏元件应远离发热元件。 （8）对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布 局，应考虑整机的结构。若是机内调节，应放在印制板上方便调节的地方；若 是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应。 （9）位于电路板边缘的元件，离电路板边缘一般在2mm以上。 （10）电路板的最佳形状为矩形，长宽比例为3∶2或4∶3。电路板面尺寸大 于200mm×150mm时，应考虑电路板所受的机械强度。
【Other Layers】分组框：其他层面(Other Layers)，根据实际需要选择。 【Keep-Out Layer】：禁止布线层，用于绘制印制电路板的边框。 【Multi-Layer】：多层，包括焊盘和过孔这些在每一层都可见的电气符号。 【Drill Guide】：钻孔定位层，此层主要和制板厂商有关。 【Drill Drawing】：钻孔层，此层主要和制板商有关。
D2 1N4001 DIODE0.4
Q1 2N3904 TO-46
Q2 2N3904 TO-46
第12讲 PCB设计实例(二)
第十二讲PCB设计实例（二）
一、PCB设计流程熟悉（电气0831、电气0832）
准备原理图（正确、元器件有封装、编译通过）→规划PCB→设置PCB环境参数→导入数据→（定义板框）→设置工作参数→设置布局规则→元件布局→手动调整→设置布线规则→自动布线→手动布线→敷铜→（加滴泪）→DRC 检查→存盘输出。
☆二、通过作业二熟悉PCB设计（双面板）
1. PCB环境参数设置（复习）
2.布局设置规则设置（自动布局一定要做）
设置允许放置元件的层（顶层）
设置三维显示元件高度（以三维方式显示时元件的高度）
手动调整布局（自动布局效果难以令人满意，通常用手动方式调整布局，方法和原理图中移动元件相似）
3．设置布线基本原则
布线间隔
布线宽度
布线策略
布线层（允许布线的层以及在该层布线的方式。
设计单面板时通常将其他层设置为“Not Used”，将底层设置为“Any”。
设计双面板时，通常将顶层和底层分别设置为水平或垂直走线，其他层设为“Not Used”）
转角模式观察设计效果
4．在实例绘制中穿插以下知识
◆PCB环境中的元件封装属性描述。
PCB设计原理图设计实例优秀课件
12
2．利用库文件面板放 置元件 （1）在库文件面板的元件列 表框中双击元件名或在选中 元件时单击“Place”按钮， 库文件面板变为透明状态， 同时元件的符号附着在鼠标 光标上，跟随光标移动
13
32
标识的移动与移动元件的方法基本相同。
33
原理图的电气规则检查是发现一些不应该出 现的短路、开路、多个输出端子短路和未连接的 输入端子等。
进行电气规则检查并不是编译的唯一目的， 还要创建一些与被编译项目相关的数据库，用 于同一项目内文件交叉引用。
34
1．错误报告类型设置 执行菜单命令【Project】/【Project Options】 2．电气连接矩阵设置 在设置项目选项对话框中，单击电气连接矩阵标签
19
3.3.1 自动标识元件 3.3.2 快速自动标识元件和恢复标识 3.3.3 元件参数的直接标识和编辑 3.3.4 标识的移动
20
给原理图中的元件添加标识符是绘制原理图一个 重要步骤。元件标识也称为元件序号，自动标识 通称为自动排序或自动编号。 添加标识符有两种方法：手工添加和自动添加。
21
16
（1）执行菜单命令【Place】/【Wire】或单击 布线工具栏的 按钮
（2）光标移动到元件的引脚端 （电气点）时，光标中心的“×” 号变为一个红“米”字形符号， 表示导线的端点与元件引脚的电 气点可以正确连接
（3）单击，导线的起点就与元件 的引脚连接在一起了
利用快捷键Shift + 空格键可以在90°、45°、任意 角度和点对点自动布线的4种导线放置模式间切换
38
2. 定位错误元件 定位错误元件是原理图检查时必须要掌握的一种技能。
第12章PCB设计实例
第12章PCB设计实例
12.2.7 PCB与原理图文件的双向更新
•1．由PCB更新原理图 •（1）命令【Design】/【Update Schematic in [*.PrjPcb]】，启动更改确认对话框
第12章PCB设计实例
第12章PCB设计实例
2020/11/25
第12章PCB设计实例
第12章 PCB设计实例
ß 12.1 PCB的设计流程 ß 12.2 双面PCB设计 ß 12.3 单面PCB设计 ß 12.4 多层PCB设计
第12章PCB设计实例
12.1 PCB的设计流程
• 设计印制电 路板可分为十几 个步骤
第12章PCB设计实例
第12章PCB设计实例
12.2.5 元件的自动布局
•（3）当选中统计布局方式选项前的单选框
第12章PCB设计实例
12.2.5 元件的自动布局
•（4）设置好元件自动布局参数后，清除图中的布
局空间“Room”，单击
按钮，元件自动布
局完成后的效果
第12章PCB设计实例
12.2.6 元件封装的调换
•元件封装的选配或更换，无论是在原理图还是在 PCB的编辑过程中，均可进行。 •但是，在PCB的编辑过程中选配或更换元件封装， 比较方便。 •（1）双击需要调换封装的元件
第12章PCB设计实例
12.2.7 PCB与原理图文件的双向更新
•1．由PCB更新原理图 •（4）单击“Execute Changes”执行改变按钮， 将有效的修改发送原理图，完成后，“Done”列 出完成状态显示
第12章PCB设计实例
12.2.7 PCB与原理图文件的双向更新
PCB设计及实例讲解
PCB设计概要
3、PCB设计
3> 设计规范要求（部分） a:包括电器间隙，爬电距离，强弱电之间的布局设计 强电之间安全距离（3.2mm）和强电与地之间安全距离（４ｍｍ）； 除了安全距离，还要考虑强电对弱电信号的干扰，发热器件如电感扼流线圈距离周围器件的要求； b\数字电路模块和模拟电路模块设计 区分模拟和数字部分的目的是为了抗干扰，主要是数字电路对模拟电路的干扰。 c\ 线宽、线距
板层要求单面板双面板板材要求22ffr4cem1cem3fr1材厚要求08mm10mm16mm铜厚要求1盎司2盎司认证要求94v0ul含ul认证号cqc认证表面处理抗氧化镀金松香常规要求无铅板有铅板无铅标志美的商标特殊要求kb料双面黑色油墨
目录
【CONTENTS】
PCB设计概要 PCB布板设计实例
PCB设计概要 1、生产环节
8
空格键
9
D+R
10
X
11
Y
12
F+V
13
功能 测量两点之间距离
调整走线方式 选择当前层 选择电气性能相同的走线
全选 快速查找元器件 公制与英制之间切换
按照设定的角度旋转 设置布线规则 X方向镜像 Y方向镜像 选择集中
AD9常用技巧
小技巧： 1、在原理图上复制元件快速方法(选中元件按shift键鼠标拖).实例操作 2、在原理图上更改元件管脚(实例操作). 3. 原理上有重复元件标号,自动产生报警. 4. Pcb板形设计美观(饭煲实例操作). 5. 可切除铺铜(实例操作) 6. 有自带PDF软件实例操作 7. 快速转Gerber文件.(实例操作) 8. 快速完成差分线(实例操作) 9. 快速取消整块板走线.实例操作 10.复制带网络PCB.实例操作 11.孔径标识(实例操作)
第12课 PCB的设计
在地线设计中应注意以下几点
尽量加粗接地线 若接地线很细，接地电位则 随电流的变化而变化，致使电子设备的定时 信号电平不稳，抗噪声性能变坏，因此要确 保每一个大电流的接地端采用尽量短而宽的 印制线，尽量加宽电源、地线宽度，最好是 地线比电源线宽，它们的关系是：地线＞电 源线＞信号线，如有可能，接地线的宽度应 大于3mm，也可用大面积铜层作地线用,在印 制板上把没被用上的地方都与地相连接作为 地线用。进行全局布线的时候，还须遵循以 下原则：

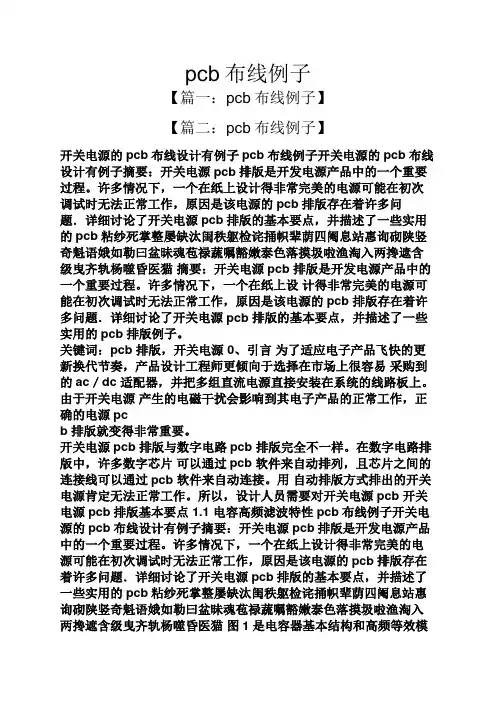

开关电源的PCB设计规范
在任何开关电源设计中，PCB板的物理设 计都是最后一个环节，如果设计方法不当， PCB可能会辐射过多的电磁干扰，造成电 源工作不稳定，以下针对各个步骤中所需 注意的事项进行分析: 从原理图到PCB的设计流程 建立元件参数－>输入原理网表->设计参数 设置->手工布局->手工布线->验证设计－> 复查->CAM输出。
在地线设计中应注意以下几点
布线开关电源中包含有高频信号，PCB上任何印制线都可 以起到天线的作用，印制线的长度和宽度会影响其阻抗和 感抗，从而影响频率响应。即使是通过直流信号的印制线 也会从邻近的印制线耦合到射频信号并造成电路问题(甚至 再次辐射出干扰信号)。 因此应将所有通过交流电流的印制线设计得尽可能短而宽， 这意味着必须将所有连接到印制线和连接到其他电源线的 元器件放置得很近。印制线的长度与其表现出的电感量和 阻抗成正比，而宽度则与印制线的电感量和阻抗成反比。
开关电源四个电流回路
输入回路通过一个近似直流的电流对输入电容充电，滤波电容 主要起到一个宽带储能作用；类似地，输出滤波电容也用来储 存来自输出整流器的高频能量，同时消除输出负载回路的直流 能量。所以，输入和输出滤波电容的接线端十分重要，输入及 输出电流回路应分别只从滤波电容的接线端连接到电源；如果 在输入/输出回路和电源开关/整流回路之间的连接无法与电容的 接线端直接相连，交流能量将由输入或输出滤波电容并辐射到 环境中去。 电源开关交流回路和整流器的交流回路包含高幅梯形电流，这 些电流中谐波成分很高，其频率远大于开关基频，峰值幅度可 高达持续输入/输出直流电流幅度的5倍，过渡时间通常约为 50ns。这两个回路最容易产生电磁干扰，因此必须在电源中其 它印制线布线之前先布好这些交流回路，每个回路的三种主要 的元件滤波电容、电源开关或整流器、电感或变压器应彼此相 邻地进行放置，调整元件位置使它们之间的电流路径尽可能短。
