硫酸钡干燥专用闪蒸干燥机
闪蒸干燥机工作原理
实用文档
闪蒸干燥机工作原理。
闪蒸干燥机是一种由电加热装置、空气加热器、冷凝器、排汽器、叶轮风机以及控制系统组成的设备，它的工作原理是通过利用电加热装置将空气升温，使空气温度达到蒸发温度，蒸发出热量，使物料的温度上升，使物料中的水份蒸发掉，从而达到干燥的目的。
在闪蒸干燥机的工作过程中，利用电加热装置将空气加热，当空气温度升至蒸发温度时，空气加热器会将热量转移到物料中，物料的温度就会上升，此时，物料中的水份就会以蒸汽的形式蒸发掉，从而达到干燥的目的。
叶轮风机则负责将热量转移到物料中，并将蒸发出的水份从室内排出，从而达到节能、降低能耗的目的。
冷凝器则将排出的蒸汽冷凝成水，排汽器则将蒸汽排出室外，完成整个工作过程。
闪蒸干燥机有很多优点，如高效率、节能环保、抗腐蚀能力强等，这使得它在食品、农业、医药、工业等领域得到了广泛应用。
但是，由于闪蒸干燥机的工作原理比较复杂，所以需要运行中的专业技术人员来操作，以确保机器的正常运行和安全使用。
旋转闪蒸干燥机使用说明书
旋转闪蒸干燥机使用说明书河北诺达化工设备有限公司一、原理、用途和主要特点：1、 NDXZ 系列旋转闪蒸干燥机是我公司研制生产的节能型干燥设备，具有适应物料范围广，能处理膏状滤饼，生产能力大，连续密闭操作以及干燥物料一次成粉等优点。
由于设计了独特的破碎机构和进料装置，使得物料在干燥器内能以最短时间分散，强化了传热效果，使热效率达到 65％。
2、 NDXZ 系列旋转闪蒸干燥机适用于滤饼状、膏糊状、泥浆状以及粉状和颗粒状物料的干燥。
广泛应用于矿产、化工、轻工、食品、医药等行业。
如：轻质碳酸钙、染料、高岭土、五氧化二钒、硫酸锌、磷酸氢钙、活性氧化锌、白炭黑、金霉素、磁性材料以及氧化铝等。
3、 NDXZ 系列旋转闪蒸干燥机的主要特点：（1）干燥强度大，适用膏糊状和滤饼的干燥；（2）设备体积小，是同样生产能力喷雾干燥设备体积1/10左右；（3）干燥时间短，适用于热敏性的物料；（4）设备本体无粘壁现象；（5）与箱式干燥方式相比，干燥后不用粉碎，可节约能源30～50％；（6）密闭操作，对环境无污染；（7）连续作业，适用于大规模生产。
二、 NDXZ 系列旋转闪蒸干燥机规格及参数：规格长宽高搅拌功率配套功率进风温度(mm)(mm)(mm)(kW)(kW)(℃ )NDXZ5003280135037004-5.515-22100-450 NDXZ800432019003960 5.5-7.530-35100-450 NDXZ10004772238849187.5-1145-50100-450 NDXZ120052002780525011-1550-55100-450 NDXZ140055003170559015-18.560-70100-450 NDXZ160058003670612018.570-80100-450三、系统配置：1、 NDXZ 系列旋转闪蒸干燥机整个系统，由七大部分组成：（1）热风炉（2）干燥塔（ 3）加料机（4）分离收尘装置：一级旋风分离器、二级布袋收尘器或二级水浴收尘器（5）供、引风机（6）附属装置（7）电气控制系统2、工艺过程：湿物料加料机废气干空气热风炉干燥塔一级回收二级回收成品成品回收（ 1）热风炉：为系统提供所需热风，根据物料及用户要求不同，也可由蒸汽或导热油换热器、直燃烟气炉替代。
闪蒸干燥机原理
闪蒸干燥机原理
闪蒸干燥机是一种常见的干燥设备，它利用高速旋涡作用和干燥介质的加热，将湿物料快速脱水并干燥。
闪蒸干燥机的工作原理如下：
1. 物料进料：湿物料从进料口进入闪蒸干燥机。
物料可以是悬浮液状态或分散的固体颗粒。
2. 高速旋涡作用：在闪蒸干燥机内部，通过气流导向器，高速旋涡作用产生。
气流通过旋涡作用将物料迅速分散和碰撞，从而增加物料的表面积。
3. 干燥介质加热：干燥介质通过加热器进行加热，然后进入闪蒸干燥机。
干燥介质可以是热空气、惰性气体或氮气等。
4. 传热传质：物料与热空气在旋涡作用下进行密切接触，热空气将水分从物料中析出并带走，从而实现物料的干燥。
5. 分离物料：经过干燥的物料与干燥介质一起进入旋风分离器。
旋风分离器通过离心力作用使物料与干燥介质分离。
物料被收集在干燥机下部，而干燥介质则通过气锁排出。
6. 除尘处理：排出的气体含有微小颗粒物质，需要经过除尘器处理后，使气体洁净排放。
闪蒸干燥机的原理是利用高速旋涡作用和干燥介质的加热，将湿物料快速脱水并干燥。
它具有干燥速度快、热效率高、产生
粉尘少等特点，被广泛应用于化工、制药、食品、冶金等行业的物料干燥过程中。
硫酸钡闪蒸干燥机,硫酸钡快速干燥器,硫酸钡烘干机
硫酸钡闪蒸干燥机，硫酸钡快速干燥器，硫酸钡烘干机概述：为了有效地提高干燥效率，节省能源，我公司对传统的闪蒸干燥机作了进一步的改良，通过对多种物料进行干燥试验及结合用户实际使用的反复论证，设计生产了高效分极闪蒸干燥机，使干燥效率及干燥质量得到了明显提高，并得到了广大用户的好评。
一三六一六一一二九八八高效分级闪蒸干燥机由空气加热系统、粉碎系统、加料系统、主机干燥分级系统、气－固分离系统、控制系统和风机等组成。
工作时，物料通过螺旋加料器进入干燥室，在干燥室中与高速旋转的热风相遇，细粉状物料被热风带着向干燥室上端移动，不能带走的物料落在干燥室底部，被底部的粉碎装置打碎，物料被迅速分散。
在离心力的作用下，达到干燥程度和一定细度的产品被吹出分级装置，物料在此过程中得到干燥。
硫酸钡闪蒸干燥机，硫酸钡快速干燥器，硫酸钡烘干机特点：1、独特的无级调速粉碎装置，使物料分散效率更高，加快了干燥速度，实现了小设备大生产。
我公司对传统的粉碎装置进行了改良，粉碎刀片与物料的接触程度更高，使物料始终处于流化状态，避免了物料的粘结、粘壁现象，同时可根据物料的特性调节粉碎刀片的转速，有效地控制物料的分散效果。
轴承座内设有水冷或油冷系统，防止轴承过热，并采取了有效的密封措施，防油、防漏。
2、高温区采用夹套水冷装置，使内壁温度始终保持在一定范围内，避免物料焦化。
3、安装了分级控制装置，产品细度可以调节，有效控制产品粒度及干燥质量，产品不需再粉碎。
由于较粗或较湿的物料受到的离心力较大，其旋转半径较大，而较细并达到一定干燥程度的物料的旋转半径相对较小，分级装置利用这一特点有效地控制了产品的粒度及干燥程度，使干燥后的物料均呈粉状。
4、加料系统无级调速，并设有专门的防止物料架桥的措施，使进料速度保持稳定，确保了干燥过程的稳定。
5、收粉率高收粉系统可根据物料的特性合理配制，一般选用高效旋风分离器与脉冲布袋除尘器组合配制，收粉率可达99.5%以上，特殊情况可配制水沫除尘装置，确保符合环保要求。

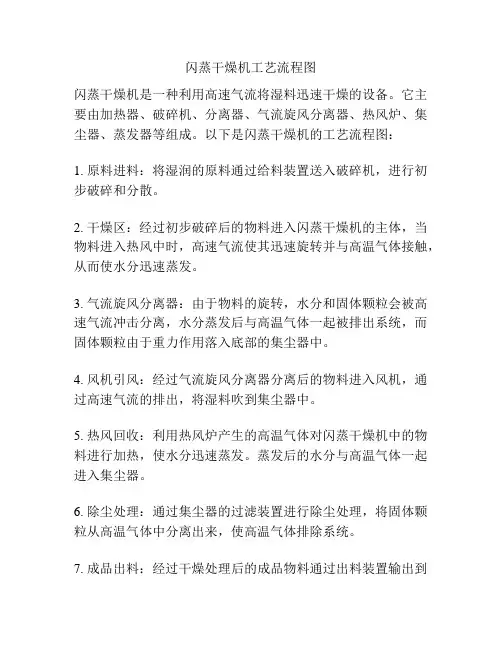

闪蒸干燥机工艺流程图
闪蒸干燥机工艺流程图
闪蒸干燥机是一种利用高速气流将湿料迅速干燥的设备。
它主要由加热器、破碎机、分离器、气流旋风分离器、热风炉、集尘器、蒸发器等组成。
以下是闪蒸干燥机的工艺流程图：
1. 原料进料：将湿润的原料通过给料装置送入破碎机，进行初步破碎和分散。
2. 干燥区：经过初步破碎后的物料进入闪蒸干燥机的主体，当物料进入热风中时，高速气流使其迅速旋转并与高温气体接触，从而使水分迅速蒸发。
3. 气流旋风分离器：由于物料的旋转，水分和固体颗粒会被高速气流冲击分离，水分蒸发后与高温气体一起被排出系统，而固体颗粒由于重力作用落入底部的集尘器中。
4. 风机引风：经过气流旋风分离器分离后的物料进入风机，通过高速气流的排出，将湿料吹到集尘器中。
5. 热风回收：利用热风炉产生的高温气体对闪蒸干燥机中的物料进行加热，使水分迅速蒸发。
蒸发后的水分与高温气体一起进入集尘器。
6. 除尘处理：通过集尘器的过滤装置进行除尘处理，将固体颗粒从高温气体中分离出来，使高温气体排除系统。
7. 成品出料：经过干燥处理后的成品物料通过出料装置输出到
下一个工序或成品收集容器中。
以上是闪蒸干燥机的工艺流程图，通过高速气流和热风的作用，湿润的原料迅速蒸发水分，从而达到快速干燥的目的。
闪蒸干燥机在化工、食品、制药等行业有着广泛的应用，有效提高了干燥效率和产品质量。

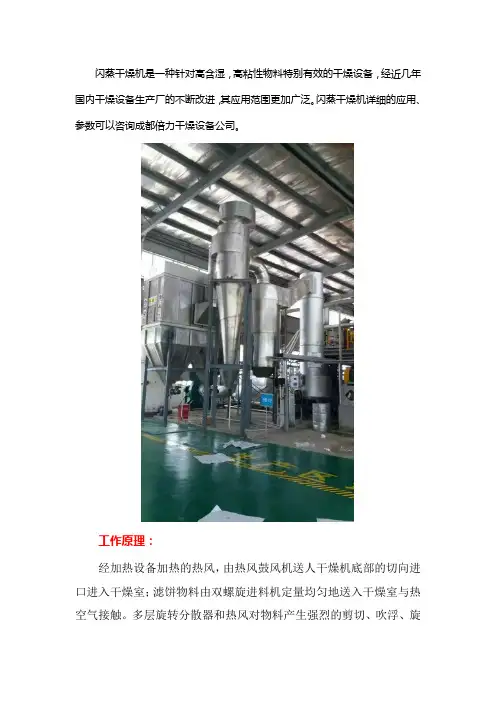

硫酸钡干燥机厂家37087
闪蒸干燥机是一种针对高含湿，高粘性物料特别有效的干燥设备，经近几年国内干燥设备生产厂的不断改进，其应用范围更加广泛。
闪蒸干燥机详细的应用、参数可以咨询成都倍力干燥设备公司。
工作原理：经加热设备加热的热风，由热风鼓风机送人干燥机底部的切向进口进入干燥室；滤饼物料由双螺旋进料机定量均匀地送入干燥室与热空气接触。
多层旋转分散器和热风对物料产生强烈的剪切、吹浮、旋转作用将物料微粒化，形成较大的表面积，强化了传质传热，物料水分迅速蒸发。
较大较湿的颗粒团在底部搅拌器的搅拌叶的剪切作用下被机械粉碎，湿含量较低颗粒度的较小颗粒被旋转气流夹带上升，上升过程中进一步干燥。
随着热空气温度的降低，干燥速度降低，此时干燥中的物料随热风再进入旋风干燥塔，气流夹带物料从切线方向进入旋风干燥塔，沿着内壁形成螺旋线运动，物料在气流中均匀分布与旋转扰动，增加了热气流与物料的热交换时间，进一步强化干燥过程，干粉随气流进入高效旋风收集器，成品由收集器底部出料机排出，尾气中夹带的细粉通过脉冲布袋除尘器进一步过滤分离，净化后的尾气由引风机排出。
技术参数：成都倍力干燥设备有限公司是国内领先的干燥设备专业制造公司，中国干燥行业协会理事、中国干燥行业重点骨干企业。
公司是一家集研发、生产、销售、服务于一体的专用化干燥设备制造厂，经过十余年不断的努力和发展，现已成为我国西部地区生产规模大、产品品种多的干燥设备设计、生产制造的专业厂之一，产品畅销全国及东南亚地区。
公司长期与省内外大专院校、科研单位密切合作、坚持创新与实践相结合，凭借独特的技术开发能力，在国内率先开发出碱式碳酸锌专用组合式闪蒸干燥机；活性氧化锌煅烧及冷却系统；酸式焦磷酸钠（焦磷酸钾）聚合炉、阴米（冻米）专用干燥机等为代表的特色干燥设备，其多项干燥技术在国内处于领先地位并已。
硫酸铜专用闪蒸干燥机与一般的闪蒸干燥机在原理和使用上的区别
闪蒸干燥机是一种带有旋转粉碎装置的竖式流化床干燥器，能同时完成物料的粉碎、干燥、分级等操作。
闪蒸干燥机主体为圆筒形干燥室，由底部的粉碎流化段、中部干燥段、顶部分级段组成。
底部粉碎段装有搅拌器，带动从分配室进入干燥室的热空气产生高速旋转的气流形成流化床层；同时对物料产生强烈的搅拌和粉碎作用，强化了传质传热，加快物料的干燥速率。
在干燥段设有螺旋加料器，加料器由调速电机拖动，通过变频器调节转速。
顶部分级段有一个分级环，根据产品的粒度要求选择分级环的通径。
干燥后的物料细粉可随气流送至旋风或袋滤器收集。
硫酸铜专用闪蒸干燥机工作原理：热空气切线进入硫酸铜专用闪蒸干燥机底部，在搅拌器带动下形成强有力的旋转风场。
膏状物料由螺旋加料器进入干燥器内，在高速旋转搅拌桨的强烈作用下，物料受撞击、磨擦及剪切力的作用下得到分散，块状物料迅速粉碎，与热空气充分接触、受热、干燥。
脱水后的干物料随热气流上升，分级环将大颗粒截留，小颗粒从环中心排出干燥器外，由旋风分离器和除尘器回收，未干透或大块物料受离心力作用甩向器壁，重新落到底部被粉碎干燥。
闪蒸干燥机是处理可分散滤饼和黏性膏状物料的理想设备，最早应用在染料行业。
经过多年的应用实践，开发出了多种机型，并形成了系列产品。
根据不同物料采取与其它干燥设备串联的方式，又增加了设备的应用范围。
目前，闪蒸干燥器已广泛应用在染料、农药以及有机化工、无机化工等工业生产中。
硫酸铜为天蓝色或略带黄色粒状晶体，水溶液呈酸性，属保护性无机杀菌剂，对人畜比较安全。
化学式CuSO4。
一般为五水合物CuSO4·5H2O,俗名胆矾；蓝色斜方晶体；密度2.284克/立方厘米。
硫酸铜是制备其他铜化合物的重要原料。
同石灰乳混合可得“波尔多”溶液，用作杀虫剂。
硫酸铜也是电解精炼铜时的电解液。
硫酸铜专用闪蒸干燥机作用与用途：（1）无机工业用于制造其他饲盐如氯化亚铜、氯化铜、焦磷酸铜、氧化亚铜、醋酸铜、碳酸铜等。
闪蒸干燥机知识
闪蒸干燥机的知识 闪蒸干燥机是一类带无扭转破坏安拆的气流式干燥设备系统，无机地连系了流化、 旋流、喷动、破坏、分级手艺，是流化手艺、旋流手艺、喷动手艺及对传播热手艺的劣化组 合，用于干燥物料外的水分。
湿物料通过闪蒸干燥设备的干燥风管道分离进入加热的气流外， 烘干发生正在数秒之间。
闪蒸干燥设备未被使用于很多工业范畴外，包罗食物、化工、 矿物 和聚合物，物料的合用形势也很普遍，包罗粉末、块状、颗粒状、薄片状、糊状、凝胶体和 浆状等皆可 （正在处置浆状、糊状或粘性物料时，干湿物料的逆向混和是必需的 ）。
闪蒸干燥 设备是成长最快使用范畴最普遍的干燥设备之一， 正在国内闪蒸干燥机也称旋流干燥机、 扭 转快速干燥机。
闪蒸干燥设备做为流态化干燥的典型， 既实现动态干燥的持续化操做， 又降 服静态干炎热效率低、 劳动强度大、 污染及华侈严峻等错误谬误， 使化工产物正在干燥单位 上切实做到效害、量量、效率和的完满同一。
聚合硫酸铝闪蒸干燥机的技术优势和具体应用， 闪蒸干燥设备的从体为一个方筒形 干燥室，由底部的破坏流化段、 外部干燥段和顶部门级段构成，能同时完成物料的破坏、干 燥、分级等操作。
别的还无加热器、加料器、搅拌破裂系统、分级器、干燥从管、旋风分手 器、布袋除尘器、 风机等构成部门。
天然空气经加热安拆加热后由闪蒸干燥设备进风口以适 宜的喷吹速度从干燥机底部进入搅拌破坏干燥室， 并螺旋状上升， 同时， 物料由加料器定量 插手塔内，并取热空气进行充实热互换，对物料发生强烈的剪切、吹浮、扭转作用，于是物 料逢到离心、剪切、碰碰、摩擦而被微料化、强化了传量传热。
正在闪蒸干燥设备底部，较 大较湿的颗粒团正在搅拌器的做用下被机械破裂， 带上升， 正在上升的过程外进一步获得干燥和细化， 尘尾气由脉冲布袋除尘器收尘后排入大气外。
下较着劣势： 1、闪蒸干燥设备选择特殊的加料器， 抱团现象，特别合用于粘性物料。
2、因为干燥时间短， 物料取热空气相对速度大且最热空气不取未干物料间接接触， 故合用途理热敏性物料。
闪蒸干燥机内部结构
闪蒸干燥机内部结构
闪蒸干燥机是一种常用的干燥设备，其内部结构主要由以下几部分组成：
1. 进料系统：包括进料口、进料器和螺旋输送器等，用于将湿物料送入闪蒸干燥机的干燥室。
2. 干燥室：是闪蒸干燥机的核心部件，由圆柱形的干燥室和锥形底部的料仓组成。
干燥室内装有旋转的刮板或刮刀，刮板或刮刀与干燥室内壁间距一定，以形成薄膜传热强化干燥。
干燥室内还装有加热器和喷雾器等。
3. 出料系统：包括出料口、出料器和螺旋输送器等，用于将已干燥的物料从闪蒸干燥机中取出。
4. 风机系统：用于将热空气或干燥气体送入干燥室，形成干燥环境。
5. 控制系统：包括电气控制柜、温度控制仪、流量计、压力表等，用于对闪蒸干燥机进行监控和调节。
以上就是闪蒸干燥机的内部结构组成部分。
闪蒸干燥机具有干燥效率高、干燥时间短、干燥温度低、产品粒度均匀等优点，被广泛应用于化工、制药、食品等行业的物料干燥中。
- 1 -。
闪蒸干燥机工作原理
闪蒸干燥机工作原理
闪蒸干燥机是一种常用的物料干燥设备，其工作原理如下：
1. 物料进料：将需要干燥的物料通过进料口加入闪蒸干燥机。
2. 高速喷雾：在闪蒸干燥机的顶部，通过高压喷嘴将物料以细小的颗粒状态喷雾到干燥室内。
在喷嘴处，物料与热介质（通常为热空气或热气体）同时进入。
3. 瞬间蒸发：当物料进入干燥室内，瞬间与高温的热介质接触，由于物料颗粒很小，表面积大，因此瞬间发生加热、蒸发。
4. 物料干燥：在闪蒸干燥室内，热介质与物料颗粒发生瞬间的热传导和质量传递，使物料迅速蒸发除去水分，从而实现干燥的目的。
5. 分离和收集：经过干燥的物料与热介质分离，一般通过旋风分离器或过滤器等设备将物料和热介质进行有效分离。
热介质可以经过循环再次利用，降低能源消耗。
6. 排放废气：在物料干燥的过程中，会产生挥发性溶剂等废气。
为了保护环境和人身安全，闪蒸干燥机通常会配备废气处理系统，将废气净化后排放。
总之，闪蒸干燥机利用高速喷雾和瞬间蒸发的原理，通过热传导和质量传递，将物料中的水分迅速蒸发除去，实现干燥的目
的。
它适用于许多物料的干燥，如粉末、颗粒状和片状物料，广泛应用于化工、制药、食品等行业。
闪蒸干燥机讲解-共10页
XSG10型旋转闪蒸干燥机一，工艺技术条件及参数说明1、参数条件：1）、物料名称：陶瓷粉2）、物料初水分：14%3）、物料终水分：1%±4）、物料产量：2.5T/H,即2500kg/h5）、加热方式：燃煤热风炉6）、进风温度:180℃±5℃（可调）7）、出风温度:80℃±5℃8）、堆积比重:2.52、闪蒸干燥机技术参数说明1）、主机内径:（mm） 10002）、主机高度:（mm）71503）、干燥能力:（kg/h） 25004）、最大装机容量:（kw/H） 55.45kw/H（实际使用约为60%）5）、处理量：2500Kg/h （选取1台XSG10型闪蒸干燥机）6）、进风温度：180℃±5℃（可调）；7）、回收方式：高效旋风分离器＋布袋除尘器8）、材质：要求接触物料部分材质全用304不锈钢，其余为碳钢制作。
9）、三相交流电压：380V 50Hz二、闪蒸干燥机工作原理热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、磨擦而被微粒化，强化了传质传热。
在干燥机底部，较大较湿的颗粒团在搅拌器的作用下被机械粉碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。
由于气固两相作旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热，所以该机生产强度高。
三、闪蒸干燥机工特点1、由于物料受到离心、剪切、碰撞、磨擦而被微粒化呈高度分散状态及固气两相间的相对速度较大，强化了传质传热，使该机生产强度高；2、干燥气体进入干燥机底部，产生强烈的旋转气流，对器壁上物料产生强烈的冲刷带出作用，消除粘壁现象；3、在干燥机底部高温区，热敏性物料不与热表面直接接触，并装有特殊装置，解决了热敏性物料的焦化变色问题；4、由于干燥室内周气速高，物料停留时间短，达到高效、快速、小设备大生产；5、干燥室上部加装陶析环及旋流片，可以控制出口物料的粒度及湿度，以达到不同物料的终水分粒度的要求。
旋转闪蒸干燥机使用说明书
一、概述旋转闪蒸干燥机(Spin Flash Dryer)是我公司在消化吸收APV安海达诺公司(APV ANHYDRO A/S)技术的基础上,萃取国内同类干燥机之精华,并根据多年丰富的实践经验,自行开发的新一代产品。
该产品经过了开发-设计-论证-提高多次循环上升过程,其先进的工艺、精密的结构、美观的外形、优异的性能,均达到国内及国际先进水平。
基于其优良的性能,该机已广泛应用于农药、染料、医药、饲料、食品、涂料、肥料及精细化工等各行业中,起到了高效、快速、节能、小设备大生产及无污染操作的目的。
我公司凭借先进的管理体系、雄厚的技术力量、丰富的实践经验、和完善的售后服务,可根据贵单位的物料性能、工艺条件、厂房布局,通过计算机辅助设计(CAD),能够高效、快速、精确的为您设计出最佳方案。
二、工作原理旋风式闪蒸干燥机属对流干燥的一种.热风从干燥塔的底部吹入, 物料进入干燥塔经破碎后被热风吹起并呈悬浮态上升,悬浮状的物料与热风充分接触,瞬间完成干燥过程(一般15秒以内),干燥塔上部装有分级器,颗粒较大或未充分干燥的物料被分级器挡住,沿塔壁回落,重新参加干燥过程.颗粒较小并充分干燥的物料由塔顶排出,再经后面的分离机构分离后,成为成品.现在常用的干燥方式是箱式干燥,除耗能较大外,干燥后还要再粉碎.与箱式干燥方式比,本装置可节约能源30-50%,另外工艺简单,省工.省时,产品质量优良.与箱式及其它干燥方式比,本干燥装置可以说是干燥技术上的一次革新。
（详细）经换热器加热后的洁净空气被鼓入进风口,以适宜的速度旋入干燥室底部的环隙,然后按切线方向进入干燥室,并呈螺旋状上升；同时,物料则由可无级调速的加料器定量加入塔内。
在干燥塔内,物料与热空气进行充分高效的质、热变换，被干燥的粉状物料随同热风一起输送至分离器,其中成品收集包装,而尾气则进一步经除尘装置处理后排空。
在干燥塔底部装有蜗壳式空气分配器和搅拌器，搅拌器的转速通过调节外部电机的转速进行无级调速。
闪蒸干燥机工作原理
闪蒸干燥机工作原理闪蒸干燥机，又称为闪蒸机或闪干机，是一种常用的工业干燥设备，用于将湿润物料快速脱水并将其转化为干粉状的物料。
闪蒸干燥机的工作原理主要是利用高速的热空气将湿润物料瞬间加热并蒸发，从而使物料迅速干燥。
本文将详细介绍闪蒸干燥机的工作原理。
首先是进料阶段。
湿润物料通过物料进料装置进入闪蒸干燥机的料斗中。
闪蒸干燥机通常采用负压工作环境，所以物料在进入干燥机后会被立即抽出水分，形成一个湿润的物料雾。
接下来是高温加热阶段。
物料雾通过干燥机内的喷雾器，被喷入高速的热空气流中。
热空气的温度通常在200-2000℃之间，可以根据物料的性质和处理要求进行调节。
当湿润物料雾遇到高温的热空气时，水分会迅速蒸发，形成湿气。
最后是干燥阶段。
湿气会与热空气一起被引入闪蒸干燥机的干燥室。
在干燥室内，热空气和湿气产生强烈的对流混合，将湿气中的水分蒸发出来。
由于热空气的高速和高温，水分可以在极短的时间内蒸发，使湿润物料迅速转化为干粉状的物料。
在闪蒸干燥机的干燥过程中，一些比较稀疏的物料在气流作用下很快就会从干燥室中流出，而一些比较密集的物料则会在干燥室内保持更长时间。
这种不同停留时间的设计可以确保物料在干燥室内得到均匀的干燥。
闪蒸干燥机的工作原理充分利用了物料的热传导、传热、传质和传动的原理。
在干燥过程中，湿润物料和热空气之间的传质过程主要是质量传送，即水分从湿润物料中转移到热空气中。
同时，干燥室内的高速气流可以将湿润物料保持在悬浮状态，以达到物料与热空气的充分接触和传热。
总之，闪蒸干燥机的工作原理可以总结为物料进入-高温加热-干燥的过程。
通过高速的热空气，湿润物料在极短的时间内获得强烈的干燥作用，实现从湿润状态到粉末状态的转化。
闪蒸干燥机在食品、化工、制药等行业具有广泛的应用前景，因为它能够快速、高效地将湿润物料干燥，提高生产效率并改善产品质量。
闪蒸干燥操作规程
闪蒸燥干机操作规程
准备工作：1、盘动进料螺旋及主机设备数圈。
2、检查主机密封气路是否畅通。
3、洗涤塔内的液位是否正常。
4、星型卸料阀运行是否正常有无堵料现象
闪蒸开机操作：1、开启洗涤塔循环泵。
2、打开进出口蒸汽阀门。
3、开启鼓风机对设备进行烘干。
4、打开星型卸料阀观察是否有余料。
（注：有余料要进行清洗）
5、关闭引风机进风闸板。
6、按下引风机按钮。
（注：等待引风机运行平稳后调节进风量）。
7、待运行正常温度达到170度时通知离心机下料。
闪蒸停机操作：1、对下料口振动清理待料走完15分钟后停引风机。
2、停热风机及蒸汽阀。
3、利用蒸汽对闪蒸进行蒸煮，使内部无积料。
4、主机及密封气，不长时间停车时严禁关闭。
5、关闭洗涤塔循环泵。
注：洗涤塔内循环液用脱硫液时每小时置换一次。
用新鲜水时根据液位情况，进行置换和补充新液。
碳酸钡专用烘干机,碳酸钡闪蒸干燥机 产量大
常州干燥大力弘扬诚信、务实、创新、发展的企业文化。
提倡做有社会责任感的企业，做有社会责任感的常州人。
（碳酸钡专用烘干机，碳酸钡闪蒸干燥机，碳酸钡干燥设备）竭诚欢迎新老朋友莅临指导合作！经营法则：质量第yi 信誉至上以顾客的要求为质量控制目标质量方针：以市场为导向，顾客满意为宗旨，不断改进、达到国际品质，^行业水平保修服务：设备保修一年；提供终身维护服务安装调试培训服务：委派工程技术人员协助指导安装调试设备，培训操作人员配件服务：长期按成本价提供配件服务出厂服务：设备制造完成检验合格后，提前通知用户派员验收，代办运输不收费在碳酸钡生产过程中,产品质量的高低在很大程度上取决于产品烘干过程中对温度的控制。
中国大多数碳酸钡生产厂家采用回转圆筒干燥机。
该烘干机在运行中存在一定缺陷。
河北某化工集团年产5万t碳酸钡工程率先将旋转闪蒸干燥机用于碳酸钡的烘干,取得了很好的效果。
一、碳酸钡专用烘干机，碳酸钡闪蒸干燥机，碳酸钡干燥设备干燥处理过程：湿物料经加料器搅拌粉碎,通过无级变速螺旋送料推进器在可控的状态下进入干燥室,潮湿的物料进入干燥室后即被旋转的转子拌叶搅拌产生机械的分解;同时冷空气经热风炉加热后,通过干燥室底部带圆型环隙的空气分布器呈切线状送入干燥室, 高速旋转的气流向上通过干燥室;同时潮湿的物料被甩向干燥室内壁并且向上移动,但由于它们仍具有很大的沉降过程使得物料又重新回到干燥室底部,物料被来自转子拌叶的联合机械冲剪力与来自旋转干燥空气的动力从表面开始干燥形成一个平衡流化床,包括了从进料到成品之间的所有中间阶段, 通过分解、互磨和干燥,物料颗粒变得越来越细,越来越轻,最后被从干燥室顶部送出,而且根据离心力的作用通过干燥室上部分级器来控制产品颗粒的大小。
空气与粉末的混合物被导向旋风分离器和布袋除尘器进行气料分离,得到合格产品,尾气由引风机排空,排放率达到国家标准。
二、碳酸钡专用烘干机，碳酸钡闪蒸干燥机，碳酸钡干燥设备装置简介：2. 1 加料装置加料装置由加料搅拌和螺旋送料机组成。
闪蒸干燥机工作原理
闪蒸干燥机工作原理
闪蒸干燥机，是一种常见的干燥设备，用于将液态物料快速转化为粉状或颗粒状固态物料。
它的工作原理如下：
1. 液态物料进料：首先，液态物料通过进料系统被输送到闪蒸干燥机内部。
进料系统通常包括泵等设备，以确保物料的稳定流动。
2. 热风加热：闪蒸干燥机内部通常有一个热风加热器，它将热空气加热到适当的温度。
该热风加热器可以使用燃气、电力或蒸汽等能源。
3. 高速喷雾：当物料进入闪蒸干燥机后，通过雾化器以高速喷雾的方式将物料雾化成细小颗粒。
雾化器通常由旋转盘、压缩空气和喷嘴等组成。
4. 瞬间干燥：雾化后的物料颗粒在瞬间与热风相接触，瞬间发生了干燥过程。
由于高温热风的快速加热作用，物料表面的水分很快蒸发，使物料迅速干燥。
5. 固态物料收集：干燥后的物料由于减少水分的作用，形成粉状或颗粒状的固态物料。
这些物料通过收集系统，如旋风分离器或袋式过滤器等被收集起来。
6. 尾气处理：闪蒸干燥机中的尾气含有水蒸气和微细颗粒物，它们需要通过尾气处理系统进行处理。
一般常见的处理方式是利用除尘设备，如湿式废气处理系统或干式废气处理系统。
总的来说，闪蒸干燥机通过热风的快速加热作用和物料的高速喷雾，实现了液态物料的快速干燥过程。
这种干燥方式具有干燥速度快、热损失少和物料质量好等优点，因此被广泛应用于化工、制药、食品、冶金等行业。
硫酸钡烘干机_干燥硫酸钡设备_硫酸钡盘式干燥机介绍
硫酸钡用途硫酸钡是一种常见的化学品，又称为重晶石。
硫酸钡在医疗方面主要用于胃肠道造影剂；在工业上可做油漆、油墨、塑料等产品的原料以及填充剂；在陶瓷、搪瓷、香料等行业均有广泛的作用。
硫酸钡盘式干燥机介绍：在生产制备硫酸钡的过程中，需要进行干燥脱水。
随着国内硫酸钡生产工艺不断进步，其干燥工艺也在不断提高。
硫酸钡浆料的含水量约为25%，而产品终水分要求为10%以下。
而硫酸钡烘干过程存在逐渐变黏、变硬、^后变为疏松的过程。
在干燥设备选择的过程中，需要考虑硫酸钡干燥特性。
^早用于硫酸钡干燥设备主要为回转窑干燥设备。
硫酸钡回转窑干燥机属于热风干燥，采用烟道气作为热源干燥硫酸钡。
硫酸钡回转窑干燥设备存在温度难以控制（易发生硫酸钡烧结现象）、设备寿命不长（干燥过程中会产生腐蚀性气体，影响设备寿命）、尾气回收处理较为困难。
硫酸钡盘式干燥机随着市场需求不断增加，回转窑干燥工艺逐渐被淘汰。
取而代之的是常压盘式连续干燥机。
与沉淀硫酸钡干燥类似，该设备能将压滤的物料以传导干燥的方式干燥成符合工艺要求的硫酸钡干品。
设备结构如下所示：硫酸钡盘式干燥机上图为硫酸钡盘式干燥机。
其中1-加料器；2-混料机A；3-破碎机；4-混料机B；5-斗式提升机；6-盘式干燥机主机；7-换热器；从图中我们可以看到整个硫酸钡盘式干燥机的主要部件。
其中干燥盘为中空式，有大小两种规格。
干燥盘大小交替排列。
在干燥过程中，干燥盘是不动的，传动专职带动主轴以及耙叶转动。
待干燥的硫酸钡湿料从顶部进入干燥室，与加热的干燥盘接触，在耙叶的作用下大盘上的湿料从外向里运动，^后掉入小盘上。
而小盘上的物料则向外运动^后掉如大盘上。
在这过程中，硫酸钡与干燥盘传热传质，^终完成干燥过程。
其过程可点击盘式连续干燥机动画。
盘式干燥设备主要用于卤水法硫酸钡干燥系统中，在进行干燥前需要经过板框压滤机压滤至25%的含水量。
为了保证硫酸钡的白度，硫酸钡干燥设备的干燥温度需要设置在110-120℃范围内。
6000吨硫酸钡闪蒸干燥
河北辛集年产6000吨（每小时产量2.0T）硫酸钡旋转闪蒸干燥系统方案及预算选型原则：由于硫酸钡湿物料有一定的粘性，若采用其它干燥方式，在干燥初期往往结块而难以流化，造成干燥困难，后续处理困难。
因此推荐选用适合处理粘性物料的旋转闪蒸干燥机。
系统配套采用杭州美宝窑炉工程公司生产的高效燃烧炉和我公司生产的高低温间接换热器加热空气作为干燥介质。
一，旋转闪蒸干燥机的工作原理、特点简介:旋转闪蒸干燥机是流化床干燥和气流干燥的组合。
是一种高效节能的干燥器。
其体积传热系数是同型直管气流干燥的2-4倍。
因此，同样的干燥负荷，其设备更为紧凑。
系统自动化程度高，物料在干燥器中的停留时间可调，因此特别适合硫酸钡这类滤饼状物料的干燥。
二，旋转闪蒸干燥系统工艺流程简介：由脱水工序来的合格湿物料，被送到密闭式加料器内，由变频控制均匀定量加入到干燥器内。
来自高温换热器的300℃空气被鼓风机通过导气轮狭缝高速鼓入干燥器，气固料闪蒸干燥，并且在搅拌器作用下，高速流态化，在极短的时间内完成干燥作业。
干燥后的成品物料经分级器分级，粒度合格的被气流携至旋风收料器。
绝大部分物料被捕集进入缓冲仓。
分离后的尾气经脉冲袋式除尘器除尘后排空。
缓冲仓中物料可直接进入包装系统。
袋滤器中物料可单独包装，其粒度较小，可做为一个产品规格。
三，物料的干燥特性：根据贵公司提供的数据，硫酸钡产量为2000Kg/小时。
湿物料含水量取大值30%。
其产品终含水量<0.1%，较松散。
设备主材质304。
四，设计计算：1，原始条件：物料名称：硫酸钡初始绝对含水量X1=43%最终绝对含水量X2=0.1%绝干物料Gc=1998Kg物料初始温度：t1=30℃物料干燥后温度t2=70℃空气进换热器前温度T0=25℃热空气温度T1=300℃尾气出干燥器温度T2=90℃空气的热容：Cn=1.01KJ/(Kg*℃)物料的热容：Cc=1.5KJ/(Kg*℃)水的热容：Co=4.18KJ/(Kg*℃)水的汽化潜热：δw=2353KJ/Kg水汽的热容：Cv=1.88KJ/(Kg*℃)空气进干燥器时湿含水量：y1=0.03KgH2O/Kg干空气2，设计计算：（1）蒸发水分量：W=860Kg/h(2)所用空气量：L=11000Kg\h（3）则干燥器直径D取1.2m.选型：NDXG12，搅拌功率22KW（4）鼓引风机选型：鼓风机选用9-26-8D型，30KW-4电机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硫酸钡专用闪蒸干燥机是一种针对高含湿，高粘性物料特别有效的干燥设备，经近几年国内干燥设备生产厂的不断改进，其应用范围更加广泛。
工作原理：
经加热设备加热的热风，由热风鼓风机送人干燥机底部的切向进口进入干燥室；滤饼物料由双螺旋进料机定量均匀地送入干燥室与热空气接触。
多层旋转分散器和热风对物料产生强烈的剪切、吹浮、旋转作用将物料微粒化，形成较大的表面积，强化了传质传热，物料水
分迅速蒸发。
较大较湿的颗粒团在底部搅拌器的搅拌叶的剪切作用下被机械粉碎，湿含量较低颗粒度的较小颗粒被旋转气流夹带上升，上升过程中进一步干燥。
随着热空气温度的降低，干燥速度降低，此时干燥中的物料随热风再进入旋风干燥塔，气流夹带物料从切线方向进入旋风干燥塔，沿着内壁形成螺旋线运动，物料在气流中均匀分布与旋转扰动，增加了热气流与物料的热交换时间，进一步强化干燥过程，干粉随气流进入高效旋风收集器，成品由收集器底部出料机排出，尾气中夹带的细粉通过脉冲布袋除尘器进一步过滤分离，净化后的尾气由引风机排出。
技术参数：
成都倍力干燥是中国干燥行业协会理事、中国干燥行业重点骨干企业。
倍力干燥长期与省内外大专院校、科研单位密切合作、坚持创新与实践相结合，凭借独特的技术开发能力，在国内率先开发出碱式碳酸锌专用组合式闪蒸干燥机；活性氧化锌煅烧及冷却系统；酸式焦磷酸钠（焦磷酸钾）聚合炉、阴米（冻米）专用干燥机等为代表的特色干燥设备，其多项干燥技术在国内处于领先地位并已广泛应用。
