CDEGS软件测算接地电阻

CDEGS在城市变电站接地网安全评估中的应用

CDEGS在城市变电站接地网安全评估中的应用随着城市的快速进步和用电量的增加，城市变电站成为电力系统中至关重要的设施之一。

变电站的接地网是保障变电站及其四周区域的安全运行的关键因素之一。

然而，随着电力设备的增多和电力负荷的增加，变电站的接地网存在着一系列的电磁兼容性问题和安全隐患。

为了保障变电站的安全运行，实行科学且可靠的方法来评估和优化变电站的接地网是至关重要的。

CDEGS（Current Distribution, Electromagnetic Fields, Grounding and Soil Structure Analysis）是电气工程领域中应用最广泛的软件工具之一，其在城市变电站接地网安全评估中的应用备受关注。

CDEGS能够为变电站的接地网提供全面的分析和评估，包括电流分布、电磁场分布和土壤结构分析。

通过使用CDEGS进行变电站接地网的安全评估，可以充分评估变电站接地系统的安全性并缩减潜在的风险。

起首，CDEGS可以模拟和计算变电站接地系统中的电流分布状况。

接地系统的电流分布直接影响着接地系统的性能和安全性。

CDEGS通过对接地系统进行电流分布的计算与模拟，可以分析接地网的电流密度分布状况。

这援助工程师们了解变电站接地系统的电流密度分布是否匀称，是否满足国家安全标准，并且可以通过优化设计来改善接地系统的电流分布状况。

其次，CDEGS还可以分析变电站接地系统中的电磁场分布状况。

电磁场是由变电站设备中的电流所产生的，在变电站接地系统中的电磁场分布状况直接干系到变电站的安全性和电磁兼容性。

CDEGS可以通过建立电流源模型和传输线模型，模拟变电站接地系统中的电磁场分布状况。

这有助于工程师们评估接地系统对四周环境产生的电磁干扰和电磁辐射的程度，为进一步的优化提供依据。

此外，CDEGS还能进行土壤结构分析，了解接地系统中的土壤电阻状况。

接地系统的电阻对于电流的分布和传输至关重要。

CDEGS可以通过对土壤电导率和土壤电阻率的分析，建立真实的土壤模型，计算接地系统的电阻状况。

CDEGS软件反演土壤电阻率

CDEGS软件反演土壤电阻率
方法：对四极法所测土壤电阻率的多组数据进行反演,得到更接近真实值的土壤电阻率.
相关知识准备内容：

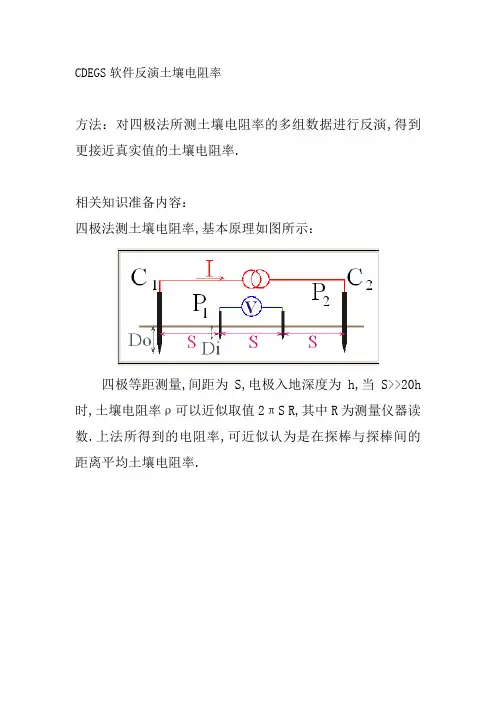

四极法测土壤电阻率,基本原理如图所示：
四极等距测量,间距为S,电极入地深度为h,当S>>20h 时,土壤电阻率ρ可以近似取值2πS R,其中R为测量仪器读数.上法所得到的电阻率,可近似认为是在探棒与探棒间的距离平均土壤电阻率.
软件使用步骤：
1.正确安装CDEGS软件,然双击打开软件,出现如图所示界面：
2.点击土壤电阻率分析按钮：
弹出如图所示对话框：
3.点击测量按钮,弹出数据输入对话框：
4.一般选择四极等距测量法,也就是温纳法,考虑探针深度,然后输入不同间距的土壤电阻率测量结果,注意：输入数据必须有5组或以上才可以正常反演运算.
5.点击确定后返回上一对话框,可以对反演的土壤模型进行定义,点击土壤模型,然后在弹出对话框中选择土壤模型,不用填土壤数据：
6.点击确定后会返回上一对话框,点击运行按钮：
7.点击两次确定后运算完成,弹出报告对话框,点击“报告”按钮,即可以输出结果：
8.根据生成报告即可以得到反演结果.
注：第一列是土壤电阻率,第二列表示对应的土层厚度,这里的结果会符合所选土壤模型,如果是多层,则输出多层的结果.。

高寒地区光伏场区接地装置电气参数计算方法

高寒地区光伏场区接地装置电气参数计算方法苗　青１　王　凯１　纪　苹２　孟常静怡３（１国核电力规划设计研究院有限公司　２北京振中电子技术有限公司３北京全路通信信号研究设计集团有限公司）摘　要：在光伏场区接地网设计过程中，接地电阻的计算值受当地土壤电阻率、接地网布设形式、采取降阻方案及发生短路故障时流经接地装置的入地电流直接影响，接地网设计及计算过程中另外两个重要的电气数据分别为接触电位差、跨步电位差也同样受上述因素影响。

而短路入地电流与系统中性点运行方式、系统阻抗、故障类型、故障位置等有关。

本文将基于具体工程实例，对接地装置的接地电阻进行计算讨论，为接地体布设形状、长度、位置及选材提供参考。

关键词：接地网；工频接地电阻；冲击接地电阻；跨步电压；接触电压；热稳定校验０　引言本文依据东北高寒地区新建光伏电站项目，引出光伏场区接地网布设、接地网阻值、地网跨步电压及接触电压的计算及讨论［１］。

项目新建２２０ｋＶ升压站一座，站内高一台１００ＭＶＡ主变，采用ＡＩＳ线变组接线方式，电压等级为２２０／３５ｋＶ，接线组别为ＹＮ，ｄ１１；３５ｋＶ侧经接地变压器和小电阻接地，接线组别为Ｚｎ，ｙｎ１１，占地约１１×１０４ｍ２［２４］。

光伏场区共设３２个光伏子阵，３２座箱变，接线组别为Ｄ，ｙ１１，采用双面双玻单晶硅光伏组件，每２６块光伏组件为１串。

４５０／５４０Ｗｐ组件中每２４串进入１台汇流箱，每１５台汇流箱进入１台箱逆变一体机；４５０Ｗｐ组件每２８串进入１台逆变器，每１１台汇流箱进入１台箱变；５４０Ｗｐ组件每２６串进入１台逆变器，每１１台汇流箱进入１台箱变，占地约３０６×１０４ｍ２［５７］。

通过野外钻探、现场原位测试和室内试验资料综合分析，场地平坦、无特殊性岩土，为均匀地基，工程地质分为素填土、粘土、粉质粘土、粉砂、粘土、粉质粘土、粉砂７层；地下水稳定水位标高为１４２８２～１４２９８ｍ（水位埋深为０７０～２４０ｍ左右），地下水对混凝土具有微腐蚀性，对钢筋混凝土结构中钢筋具有弱腐蚀性，该场地土壤腐蚀性等级为弱腐蚀；场地抗震设防裂度为６度；冻胀类别为强冻胀；土壤热阻系数为１３５Ｋ·ｍ／Ｗ；探棒间距６ｍ下测得土壤电阻率在５５０Ω·ｍ左右［８１０］。

基于CDEGS影响立体式杆塔接地装置冲击接地电阻的因素研究

基于CDEGS影响立体式杆塔接［置冲击接地电阻的研究*熊扌多贝1,刘宇彬2(1.长沙理工大学电气与信息工程学院，湖南长沙410114；2.湖南经研电力设计有限公司，湖南长沙410014)摘要：降低杆塔冲击接地电阻是输电线路防雷的重要措施。

在分析研究国内外接地装置冲击分析方法的基础上，CDEGS电磁仿真软件研究了土壤电阻、冲击电流幅值以及水平分层土壤对立体式杆塔接地装置冲击接地电阻的，并岀了一些的冲击降阻，可为输电线路接程提供参考。

关键词：接电阻；CDEGS，；电阻率；电流幅值熊？贝(1993―),女，硕士研究生，研究方向为高电压与绝缘技术。

中图分类号：TM75文献标志码：A文章编号：2095-8188(2020)08-0012-06DOI：10.16628/ki.2095-8188.2020.08.003Study on Influence of CDEGS on Impact Grounding Resistance of Three-Dimensional Tower Grounding DeviccXIONG Yibei1，LIU Yubin2(1.School of Electrcal and Information Engineering，Changsha Universita ofScienco and Technology，Changsha410114，China；2.Hunan Economic Research ElectWc Power Design Co.,Ltd.，Changsha410014,China)Abstrad:Based on the analysis of the theoretical analysis methods of the impact characteristico of grounding devices at home and abroad，the influenco of soil resistivity,impact current amplitude and horizontal layered soil on the impact grounding resistanco of thoe-dimensional toweo grounding devices was studied by using the CDEGS electromaynetic simulation softrare.Some common measures of impulse resistanco reduction were put forward，which can provide referenco foe transmission line grounding engineering.Key words：impulss grounding resistancc；CDEGS simulation software；soiC resistivity；impulss currene amplUede0引言为了确保电力系统设备的，在系统的接地电阻，而接的冲击又直接关系着电力系统输电线路的防雷保护效果(1-打电路杆塔接地的作在线路遭受雷击后，将雷电流在中扩散泄导，以保路的耐雷水平％—电线路的冲击接地电阻是提高输电线路耐雷水平、维护电网稳的’效手段(3-)%在土壤电阻高地区的杆塔接，为了获得的降阻效果，通敷设外引接扩大接地面积等方接向同一平面扩展，但质条件的限制，这种在平面扩展的基本很难。

电力系统接地分析软件CDEGS简介

二、电力系统接地技术的展望
随着科技的进步和电力系统的不断发展，对接地技术的要求也越来越高。未来的接地技术将朝着更加安全、可靠、灵活和环保的方向发展。
首先，将研究更加先进的接地材料和设计方法。例如，使用高导电性、高稳定性和长寿命的材料，以及采用新型的结构和设计方法，以提高接地系统的性能和可靠性。
3、混合接地：这是一种结合了一点和多点接地优点的接地方式。在此方式下，一些重要的设备或电路采用独立接地，而其他设备则采用公共接地。混合接地的设计需要根据具体的应用场景和需求进行选择和设计。
对于接地方式的选择，需要综合考虑设备的要求、环境条件、建设成本等因素。同时，还需要对接地系统进行有效的维护和管理，确保其工作状态良好。
CDEGS软件介绍
CDEGS是一款专门为电力工程师和学者设计的接地分析软件。它具有以下特点：
1、功能强大：CDEGS软件集成了多种接地分析功能，包括土壤电阻率计算、接地电阻和接触电阻计算、电流分布和电位计算等。
2、易学易用：CDEGS软件界面友好，操作简便，用户只需通过简单的鼠标点击和输入即可完成分析。
根据CDEGS软件计算出的结果，该公司发现改造后的接地系统具有较高的电阻值，存在一定的安全隐患。为了降低安全风险，该公司决定优化接地极的埋深和半径等参数。通过多次调整和计算，最终确定了最优的接地系统方案（如图 3所示）。
图3 CDEGS软件优化得出的最优接地系统方案界面
结论
本次演示介绍了电力系统接地分析的重要性以及CDEGS软件在该领域的应用。通过实例分析，我们发现CDEGS软件能够帮助工程师和学者快速有效地进行接地分析，提高工作效率和准确性。在未来的电力系统发展中，随着设备规模和复杂度的增加，CDEGS软件的应用将更加广泛。因此，深入研究和掌握CDEGS 软件对于保障电力系统的安全运行具有重要意义。

基于CDEGS软件的变电站接地网优化研究

网状结构产生的接地电位、导线电位和电磁场。
蚓
匣脚翊鲻
／／ｙ－／
，
／
２常规接地设计方案的缺点
接地网作为变电站交直流设备接地及防雷保护接地，对维
护系统的安全运行、保障运行人员和电气设备的安全起着重要的作用。大多数设计单位对于变电站的接地设计仍采用了《交流电气装置的接地》推荐的设计方案及计算公式，常规变电站
基于ＣＤＥＧＳ软件的变电站接地网优化研究
卓越蒋伟
（四川电力设计咨询有限责任公司，四川成都６１００１６）
摘要：ＣＤＥＧＳ是一款可进行接地仿真设计的大型软件，现结合具体工程，使用ＣＤＥＧＳ软件对变电站接地网络进行了仿真建模，建
立了多层土壤模型，对变电站接地网的接触、跨步电势差进行了三维计算校验，结合校验结果对接地网进行了优化设计。使用ＣＤＥＧＳ软件，在接地网设计过程中可以找到技术性和经济性的最佳平衡点。
关键词：ＣＤＥＧＳ软件；接地网；优化设计；多层土壤模型
１ＣＤＥＧＳ简介
ＣＤＥＧＳ软件是由加拿大ＳＥＳ公司开发的，旨在解决电力系统接地、电磁场和电磁干扰等工程问题的强大工具软件，它

基于CDEGS的接地网仿真应用研究

基于CDEGS的接地网仿真应用研究
张少轩;王浩
【期刊名称】《铁道运营技术》
【年(卷),期】2022(28)4
【摘要】针对拉林铁路牵引变电所降阻方案实验验证困难的问题,提出基于CDEGS仿真软件对接地系统土壤电阻率进行仿真验证的方法,仿真输出土壤模型,搭建牵引变电所实施环境,对接地电阻值进行校验,并对接地系统进行安全性评估,可准确验证降阻方案是否可行。

【总页数】4页(P28-31)
【作者】张少轩;王浩
【作者单位】中铁电气化局集团有限公司
【正文语种】中文
【中图分类】U223.8
【相关文献】
1.CDEGS软件在变电站接地网状态评估中的应用研究
2.基于CDEGS对垂直接地极与双层接地网的仿真比较研究
3.基于CDEGS的变电站接地网接地电阻的仿真与研究
4.CDEGS在接地网缺陷诊断中的应用研究
5.基于CDEGS的接地网分流系数仿真与实测分析
因版权原因，仅展示原文概要，查看原文内容请购买。

CDEGS软件在变电站接地网状态评估中的应用研究

TECHNOLOGY AND MARKETVol.18,No.10,2011变电站接地网是保证电力系统安全可靠运行、保障运行人员人身安全的重要措施。

变电站接地网状态评估工作主要是结合现场测试和理论计算，准确分析接地网入地故障电流、接地阻抗、接触电压、跨步电压、地网电位分布、地网完整性、地网金属导体腐蚀情况等现时状态，通过现场实际测试并与CDEGS 软件计算相结合，综合分析接地网的安全性。

1概述CDEGS是Current Distribution、Electromagnetic Field、Gro-unding and Soil Structure Analysis（电流分布，电磁场，接地和土壤结分布）的缩写，它是由加拿大SES公司（Safe Engineering Services&Technologies Itd．安全技术工程服务有限公司）出品。

该软件为接地、电磁场、交直流电磁兼容，以及阴极保护等问题服务，具有多种组件高度集成以及多功能的通用软件工具，它可以计算在正常运行、故障、雷击，以及操作状态条件下，任意由地上或地下的带电导体所组成网络中的电流和电磁场，其中土壤结构可以是非均匀的多种类型的土壤结构，导体可以是裸导体、带绝缘层的管道或在管道中的电缆。

目前，CDEGS 软件包具有RESAP（电阻率分析）、M ALT（接地计算和分析）、M AIZ、SPLITS（线路和所相连的变电站回路模拟）、TRALIN（输电线路）、HIFREQ（高频分析）、FCDIST（故障电流分布）、FFT-SES（SES中的FFT变换）共计8个功能模块。

变电站接地网状态评估主要是基于CDEGS软件，根据实际接地系统的结构，采用测量分析得到的分层土壤模型，分析分层土壤模型下接地系统的电气参数。

主要内容包括：1）对运行变电站接地阻抗测试结果以及分流对运行变电站接地阻抗测试结果的影响进行详细计算研究，通过软件计算和实测结果对照，验证CDEGS软件仿真模型的可信性，给出变电站接地阻抗值；2）确定变电站最大入地故障电流及其分布情况；3）以整个变电站场区为研究对象，计算实际接地系统在接地短路时地网接地导体的电位升高，是否满足二次设备安全的要求；4）计算变电站跨步电压Us和接触电压Ut分布情况，对比测试结果和跨步电压Us和接触电压Ut的限值，判断变电站Us、Ut的分布情况，分析和评估在地表产生的接触电压和跨步电压是否满足人身安全要求。

基于CDEGS仿真计算的变电站接地系统设计

基于CDEGS仿真计算的变电站接地系统设计张景翯【摘要】随着接地技术研究的不断深入,接地系统各项指标参数的计算也变得越来越精确.基于CDEGS软件系统中的各个模块对典型变电站接地网设计工作进行整合.首先运用其中RESAP模块的功能对土壤视在电阻率与测量间距之间的关系进行分析计算,建立拟建址地的土壤实际分层结构模型;其次运用FCDIST模块计算故障电流在接地系统以及接入其中的架空地线或者中性线间的分布情况;最后运用MALZ模块对变电站接地系统的安全性进行分析,对各项因素对地表跨步电压分布的影响进行模拟.最终确定该变电站接地网的设计方案,并结合建成的接地网实测接地电阻反演校验仿真计算的准确性.【期刊名称】《山东电力技术》【年(卷),期】2015(042)009【总页数】6页(P14-18,22)【关键词】接地网;故障电流;地电位升高;跨步及接触电位差;安全性评估【作者】张景翯【作者单位】国网山东省电力公司经济技术研究院,济南 250021【正文语种】中文【中图分类】TM63;TM862近年来随着用电负荷的不断增加，系统容量不断增大，导致流经地网的短路电流也愈来愈大；电网覆盖范围的扩大，促使电网规模不断复杂化，电网不可抗因素引发的事故量愈来愈多；随着西电东送、绿色能源发展，超、特高压迅猛发展，远距离输电对电力网安全要求愈来愈高。

为了最大程度保证电网、人身、设备的安全，除了提高电网设计、施工、操作人员的专业技能，增强电力设备生产环节质量的监管，及时针对各种危险因素的预警防范，尽量减少发生各种短路事故。

同时还需正视接地系统的重要性，在事故发生后，保证人身安全，降低设备损失。

变电站接地系统设计中涉及的理论研究目前均已比较成熟，但将先进的理论研究应用于工程实际中仍有相当的难度。

首先，因不同工程实地环境因素复杂，很难全面考虑各种因素对接地系统造成的影响；其次，理论研究对影响因素大多都给出了解决方法，但相对工程量大，工期紧张，详细的分析研究耗费时间过长；第三，工程中常采用现有国家标准及设计手册［1-3］给出的计算方法，该方法均是对详细理论的理想简化，计算结果会有一定误差，对超高压或枢纽变电站而言，计算误差会带来许多额外的工作量，采用成熟的软件进行仿真计算和辅助设计是必要的。

高土壤电阻率地区变电站接地网长效降阻的实现

高土壤电阻率地区变电站接地网长效降阻的实现麦杰恒（广东省广电集团有限公司广州番禺供电分公司，广东广州511400）摘要：广州番禺110 kV祈福变电站所处地域的土壤电阻率较高，地网电阻值高达1.3Ω。

为使地网电阻达到国家标准，首次在国内采用了世界先进的接地系统辅助设计工具——CDEG S软件包对祈福变电站接地系统进行了可行性设计论证，并予以实施。

最终使地网电阻降到了0.2 Ω以下，确保了设备的安全运行。

在此基础上，更纵深考虑了如何使在高土壤电阻率地区的变电站设计和改造工作更加科学合理，为今后在探讨相关工作时提供一套较完整的可行性系统解决方案。

广州番禺110 kV祈福变电站于2000年建成运行，位于高土壤电阻率的丘陵地区，是典型的郊区户外敞开式变电站，地网电阻值高达1.3 Ω，严重威胁着设备安全运行。

因此，必须进行工程改造。

如何采取有效措施，使高土壤电阻率地区地网的接地电阻符合国家标准的规定，是摆在我们面前的重要课题。

我们在参照以往工程设计、研究成果和经验的基础上，深入了解了当今世界接地系统设计的最新进展，综合考虑了现场的地理环境特点，采用当今世界上最先进的辅助设计工具进行了工程分析设计及对方案的充分论证，提供一套较完整的系统解决方案，付诸工程实践，达到了降低地网接地电阻的目的。

1接地系统辅助设计软件包的简介我们与国内某著名大学电机系合作，首次在国内采用了世界先进的接地系统辅助设计工具——CDEGS，对测量数据进行处理，对各种方案进行校核。

CDEGS是加拿大SES公司（Safe Engineering Services & Technologies Ltd）推出的集成工程软件包。

C DEGS（current distribution，electromagnetic interference，groun ding and soil structure analysis）是精确接地系统设计分析、电磁干扰分析、交流信号干扰抑制研究等一系列功能模块的集合。

采用CDEGS软件包计算冲击接地暂态响应中的方法

高新技术2015.06︱11︱采用CDEGS 软件包计算冲击接地暂态响应中的方法李玉兰（国核电力规划设计研究院重庆有限公司，重庆 401121）【摘要】对地网的冲击暂态响应进行准确的数值计算在接地设计、性能评估工作中具有重要的意义。

很多时候，用工频接地电阻乘以冲击系数来表示冲击接地电阻的方法并不准确。

因此，本文详细阐述了采用国际上广泛认可的CDEGS 软件进行冲击接地暂态响应的计算原理、计算步骤，计算结果可为地网的状态评估提供参考依据。

【关键词】频域法；频域计算；暂态响应引言目前，工频接地电阻的数值计算技术已比较成熟，而冲击接地电阻并没有很精确的计算公式。

根据《交流电气装置的接地》(DL/T621-1997)，将工频接地电阻乘以冲击系数得到冲击接地电阻，用此数值表示冲击电流作用下接地装置的冲击性能。

但是接地装置的结构不同、材质不同、周围土壤性质的不同都会影响冲击系数的准确性，使公式不再适用。

因此，有必要对地网的冲击暂态响应进行准确的数值计算。

本文详细阐述了采用国际上广泛认可的CDEGS 软件进行冲击接地暂态响应计算的原理、计算步骤。

1 计算原理一般来说，直接在时域内模拟导体网络对暂态激励的响应是非常困难的。

目前最广泛应用的方法就是“频域法”，其关键思想是将时域暂态现象分为多个单频(谐波)波形的组合。

通过一个正向的快速傅立叶变换(FFT)可以获得时域暂态(输入信号)的频谱。

通过一个频域软件模块(如 HIFREQ 或 MALZ )可以得到每个单频率源生成的电磁场。

为获得空间一点或导体段上的电磁场暂态分布，可对所有单个频率在该点（或导体段）的结果使用反向FFT，然后再对输入暂态的频谱进行调制就可得到时域的暂态响应。

2 计算步骤采用CDEGS 软件计算冲击暂态响应的主要步骤可分为以下四步：2.1 时域暂态电流的FFT 正向变换在正向FFT 操作中，“时域暂态波形分析算法”将会检查输入信号的数据，并对不合理的数据向用户提出警示。

基于CDEGS软件的架空输电线路接地设计

测试工具2020.09基于CDEGS软件的架空输电线路接地设计郝雪(中铁二院工程集团有限责任公司，四川成都，610000)摘要：架空输电线路雷击跳闸是影响供电安全的重要因素,而接地装置是输电线路防雷保护的主要措施之一。

结合国外架空输电线路工程的接地设计工作，对架空输电线路的接地计算和设计进行了深入探讨。

本文运用规程计算方法和加拿大CDEGS接地计算软件相对比，对杆塔接地电阻进行了详细的计算分析，为设计工作提供了坚实的基础。

关键词：架空输电线路；CDEGS；接地设计Grounding Design of Overhead Transmission Lines Based onCDEGS SoftwareHao Xue(China Railway Second Hospital Engineering Group Co.,Ltd・，Chengdu Sichuan,610000) Absrtact：lightning tripping of overhead transmission line is an important factor affecting power supply safety,and grounding device is one of the main measures for lightning protection of transmission bined with the grounding design of the overhead transmission line project,the grounding calculation and design of the overhead transmission line are discussed pared with the Canadian CDEGS grounding calculation software,this paper makes a detailed calculation and analysis of the grounding resistance of the tower,which provides a solid foundation for the design work.Keywords:overhead transmission line;CDEGS;grounding designo前言输电线路杆塔接地对电力系统的安全稳定运行至关重要。

cdrgs简介

CDEGS 是Curret Dist ribution, Elect romagnetic Field, Grounding and So il Str uctureAnalysis ( 电流分布, 电磁场, 接地和土壤结构分布) 的缩写,是目前在接地研究中较为权威的计算仿真软件。

它可以计算在正常运行、故障、雷击, 以及操作暂态条件下, 任意由地上或地下的带电导体所组成网络中的电流和电磁场, 其中土壤结构可以是非均匀的多种类型的土壤结构, 导体可以是裸导体、带绝缘层的管道或在管道中的电缆。

在接地计算仿真中主要应用CDEGS的RESAP、MALT 、MALZ、三个功能模块。

其中RESAP 其功能是土壤电阻率计算和土壤结构分析。

它能通过测量所得的视在土壤电阻率,计算得到等效的土壤结构, 包括不同层的厚度和该层相应的土壤电阻率。

MALT 它是一个功能强大的接地系统分析软件, 可用来分析和设计发电厂、变电站和输电线路杆塔的接地装置, 以及进行阴极保护的研究。

它适用于在接地系统的感性分量可以被忽略不计条件下, 所有直流或工频电流注入接地系统的工程实际问题。

在这种情况下电流注入, 接地系统的注入点的位置并不重要。

但对于高频或更大型的接地系统,接地装置的感性分量将不应被忽略, 对于这种情况应该应用以下将要介绍的MALZ 模块, 以获得更为准确的计算结果。

MALT 是CDEGS 软件包中最先开发出来的模块, 它的主要开发时间为1971 年至1973 年,其后经过不断的发展和升级, 通用性很强, 可以采用以下所列多种土壤结构:( 1) 均一型;( 2) 水平方向分层型;( 3) 垂直方向分层型;( 4) 半球状分层型;( 5) 水平半圆柱体分层型;( 6) 垂直半圆柱体分层型;( 7) 任意六面体不同土壤电阻率型。

其中任意六面体不同土壤电阻率型指的是土壤可以有多个任意六面体, 其对应的土壤电阻率可以不同。

这种形式的土壤结构解决了对于建筑物的混凝土地基、水库, 以及其它一些特殊地形结构以往无法模拟的问题。

SES-CDEGS

流专家们所信任和
全方位解决方案进的接地和电磁干扰软件应用。
包
...
雷电屏蔽分析
雷电浪涌瞬态分析
世界领先的接地及EMI技术
/
SES
CDEGS软件包（电流分布、电磁场、接地、土壤结构分析）是一套功能强大的集成软件工具，用来精确分析接地、电磁场、电磁干扰（包括改善交流/直流干扰研究、阴极保护和阳极床分析等方面）的问题。CDEGS软件包由八个功能强大的精确计算工程模块和多个自动处理工具软件组成。计算工程模块有:
接地设计电磁干扰雷击保护环境评估回流计算
这就是CDEGS的事业
土壤电阻率测量和解释接地分析线缆参数计算
故障电流分布计算估算电磁环境影响(电晕、音频和射频噪音) 电磁干扰电磁电兼容电容和磁分传场析导分和干析干扰扰)缓解 (感应、
自 1974 年以来被世
最界各地科技工作者先所检证；被全球一
AAuuttooGGrroouunnddD和esMigunlt专iG业ro化un软d件软包件。包还包括 AutoGrid Pro 和
MultiLines®
MultiLines+®
MULTILIN 是 ES 计算任何结构复杂的多导体的线路参数的理想工具，包括电缆，管线和管装电缆，无论是埋设或者敷设在地面上。它也可以计算对于未接地导体的电容和电磁感应效应和裸露带电导体产生的电场。另外，它还可以用于配电线路和传输线路，计算中心接地系统和所有输电线路之间的故障电流，如中性线，屏敝线，金属护套，埋设中性线。另外，可以详细地分析接地或未接地导体的电磁感应。
可由任意方位埋设和地上的导体组成，导体可被任意数目的电流源和电压源激励。MULTIFIELDS使得解决导
体网络最复杂的电磁问题成为现实。MULTIFIELDS是一个不可多得的可以精确分析频率从零到百兆赫的稳态

CDEGS使用简介

以巴基斯坦NJ水电站C3区的土壤电阻为例

MALZ 分析埋设导体网络的频域性能，计算如下量：地电势和导体电势、导体的纵向和泄漏电流分布、以及空气中的磁场。此功能强大的接地软件包是在需要模拟涂层导体如管道等，以及在金属导体不能近似为等电位结构时的理想工具。 MALZ 主要对包含高频激励的导体网络或纵向阻抗非常大时进行研究。

确定地下载流导体（涂层或无涂层）辐射的磁场。在地表任一点处的磁场都可被计算。对容易遭受腐的接地系统进行阴极保护设计及性能评估。接地网对暂态电流如雷电或电容放电的响应。 MALZ 支持任意电阻率的有限土壤块。此有限土壤块模型进行了很大的改进，引入一些自动特性帮助控制土壤块表面的面元划分。

电流和GPR 导体和观测线标量电势接触电压可达到的接触电压跨步电压(梯度) 跨步电压(球形)

系统设置土壤类型设置计算量设置

引线类型导体类型涂层类型激励源设置主接地网导体

无连接阻抗连接

绝缘铁铜

均匀水平分层垂直分层半球圆柱块状

均匀水平分层垂直分层半球圆柱块状

根据土壤结构的具体特点，RESAP可以将土壤等效为水平分层、垂直分层以及经常在输电线路参数计算中用到的土壤电阻率随深度呈指数规律变化的指数分层土壤结构。

RESAP的求解方法就是采用一定的算法使在假定土壤结构条件下的计算视在电阻和测量所得视在电阻的误差最小。这些算法包括：(1)LevenbergMarquardt法；(2)最速下降法；(3)Fletcher-Powel 变化法；(4)梯度变化法。

CDEGS使用简介精讲

电流和GPR 导体和观测线标量电势接触电压可达到的接触电压跨步电压(梯度) 跨步电压(球形)

电流和GPR 导体和观测线标量电势接触电压可达到的接触电压跨步电压(梯度) 跨步电压(球形)

电流和GPR 导体和观测线标量电势接触电压可达到的接触电压跨步电压(梯度) 跨步电压(球形)

均匀水平分层垂直分层半球圆柱块状

均匀水平分层垂直分层半球圆柱块状

均匀水平分层垂直分层半球圆柱块状

均匀水平分层垂直分层半球圆柱块状

计算量选择观测线或观测点设置计算频率设置

电流和GPR 导体和观测线标量电势接触电压可达到的接触电压跨步电压(梯度) 跨步电压(球形)

确定地下载流导体（涂层或无涂层）辐射的磁场。在地表任一点处的磁场都可被计算。对容易遭受腐的接地系统进行阴极保护设计及性能评估。接地网对暂态电流如雷电或电容放电的响应。 MALZ 支持任意电阻率的有限土壤块。此有限土壤块模型进行了很大的改进，引入一些自动特性帮助控制土壤块表面的面元划分。
RESAP: 土壤电阻率分析和土壤结构分析 MALT: 任意土壤结构的低频接地分析 MALZ: 任意土壤结构的频域接地分析; 复杂埋设网络的阴极保护分析 TRALIN: 架空和埋设的导体线路或复杂的管装电缆结构的参数计算 SPLITS: 负载和故障电流分布; 共用走廊中的感应和电容干扰 HIFREQ: 任意带电导体网络产生的电磁场的频域分析 FFTSES: 快速付里叶变换；和HIFREQ、MALZ或SPLITS一起用于时域分析 FCDIST: 故障电流分布

CDEGS软件在约旦某变电站接地设计中的应用

CDEGS软件在约旦某变电站接地设计中的应用发布时间：2021-08-02T03:34:23.934Z 来源：《电力设备》2021年第4期作者：由琳[导读] 设计时使用了业主认可的CDEGS软件进行设计，较为准确的计算了各种相关数据。

(山东电力建设第三工程有限公司山东青岛 266100)摘要：约旦某变电站的接地设计采用了国际通行CDEGS接地设计软件进行设计。

软件对变电站的土壤和接地网进行了仿真和建模，并对接触电位差、跨步电位差和地电位升等参数进行了计算，最终得出符合要求的接地网布置方案。

本文主要介绍了使用CDEGS软件进行设计的详细过程，并对该软件进行简要介绍。

关键词：变电站、接地、CDEGS软件、计算书1引言约旦某变电站为一座扩建变电站，主要设备有：两台自耦变压器400/132/33kV 500MV A，400kV户内双母线GIS，132kV户外双母线AIS，33kV开关柜，33kV电容器和电抗器，两台33/0.4kV站变兼接地变以及0.4kV设备，控制保护和通讯等设备。

本项目EPC合同中，要求提供站内接地的计算报告，合同中除了对接地电阻值有要求外，对接触电压，跨步电压以及地电位升都有具体的要求。

设计时使用了业主认可的CDEGS软件进行设计，较为准确的计算了各种相关数据。

2软件简介电力系统接地分析软件CDEGS软件是由加拿大SES公司开发的，是一款能具有土壤结构分析、接地系统设计、电流分布、雷击保护、电磁场和电磁干扰计算等功能的软件。

因其强大的功能,在国内外电力系统接地领域被广泛使用。

目前CDEGS软件有8个工程模块，如RESAP(土壤电阻率和结构分析)模块、MALT(低频接地分析)模块、MALZ（频域接地分析）模块、TRALIN（线缆参数计算）模块、SPLITS（故障电流分布和EMI分析）模块、HIFREQ（电磁场的频域分析）模块、FFTSES（快速傅里叶变换）模块和FCDIST（故障电流分布分析）模块。

基于CDEGS降低变电站接地电阻的方法

基于CDEGS降低变电站接地电阻的方法权学政【摘要】高土壤电阻率地区的接地设计和降阻措施一直是研究接地工作者关心的问题.该文利用了加拿大公司开发的CDEGS软件包中的RESAP和MALZ模块,用RESAP模块计算土壤分层情况,用MALZ模块分别模拟了接地网的埋深位置、接地网的网格间距、接地网的尺寸、增加接地网的垂直接地棒以及垂直接地棒位置和深度等对接地电阻的影响,并比较了各种方法的降阻效果,总结出了在高土壤电阻率地区不同土壤的分层结构下,如何更好地使用各种降阻方法使接地电阻降到最小.【期刊名称】《中国新技术新产品》【年(卷),期】2018(000)023【总页数】4页(P38-41)【关键词】接地电阻;接地网;CDEGS;降阻措施【作者】权学政【作者单位】西藏农牧学院,西藏林芝860000【正文语种】中文【中图分类】TM760 引言变电站接地网接地是维护电力系统安全可靠运行、保障人员和设备安全的根本保证和重要措施。

接地电阻与电学中导体电阻的物理概念是完全不同的。

导体电阻指的是导体自身的有效电阻，而接地电阻主要是指接地电极周围土壤的电阻。

变电站接地网的接地电阻值是变电站接地系统的重要技术指标，是衡量接地系统有效性、安全性以及鉴定该系统是否符合要求的重要参数。

由于接地装置周围土壤电阻率的高低在很大程度上决定了接地电阻的大小，建在高土壤电阻率地区的变电站接地电阻一般很难满足要求。

通过收集资料了解到降低接地电阻的方法有扩大接地网尺寸及增加接地网埋深、加设垂直接地极、局部换土、深井接地、接地降阻剂和离子接地极等。

该文利用接地软件CDEGS，模拟了接地网埋设位置、接地网网格间距、接地网的尺寸和增设垂直接地极及垂直接地极位置和深度等对接地电阻的影响。

1 CDEGS简介CDEGS是由加拿大SES公司出品。

CDEGS软件包有RESAP、MALT、MALZ、SPLITS、TRALIN、HIFREQ、FCDIST、FFTSES共8个功能模块。

CDEGS软件测算接地电阻

CDEGS软件测算接地电阻准备内容：新建工程的文件都保存在SES/SESTest之中，包括模型选择、输入数据和计算结果。

其中工程可以起统一的名称，比如DEM1，那么工程相关文件均会带有此名称，而同一模块所保存的文件名前缀都相同，如rs_DEM1或RS_DEM1（表示反演土壤电阻率模块下生成的文件，mz_DEM1和MZ_DEM1则表示接地电阻计算模块的），而文件类型的名称则代表了不同作用的文件，如.F09（此类型文件是用来记录计算过程和结果的，而F05是用来记录模块信息的文件）。

1.打开CDEGS软件，点击频域电阻按钮，进行接地电网建模：2.弹出数据输入对话框，点击土壤类型，弹出对话框，进行土壤电阻率输入，然后点击计算，选择激励电流的频率：根据实际情况建立土壤模型，选择均匀或者多层，然后填入土壤电阻率和厚度，注：infinite表示无穷大。

3.输入完成后点击确定，回到前一对话框，点击SesCAD，对接地装置进行建模：4.接地装置模型建立，画出接地装置:画一段简单的接地体，并引入激励，不同视角的情况如下图4.设置接地体坐标和激励坐标，右键单击所画道题，弹出选项，选择编辑物体可以设置导体的三维坐标，单位为米（注：z最大为0，不能为负值，其值表示距离地表的深度）。

5.分别设置接地体参数和激励参数，右键单击导体选择特性：择导体类型为接地材料特性，并输入参数，如图所示：注：阻抗选择计算值表示相对于铜的参数，而自定义则表示实际参数，注意单位再输入激励点导体的激励参数，在弹出对话框中选择电流激励，并确定大小，如图所示：6.输入完毕后点击确定，回到建模界面，关闭该界面，弹出对话框选择“更新变化到Input Toolbox”,返回之前对话框，选择运行：7.点击确定，直到弹出报告对话框,选择报告：8.得到接地电阻仿真计算结果：。

[整理版]CDEGS软件介绍

CDEGS软件介绍目前，国内虽出现了很多解决接地及地中干扰的软件，但大多适应范围有限，都不能有效解决这一难题。

本文提供了能被世界公认、堪称权威的加拿大SES公司开发的CDEGS接地分析软件，它可以计算任意分层土壤的和任意形状地网的参数。

CDEGS软件是由加拿大SES公司历经十余年开发而成的，CDEGS是电流分布（C urrent D istribution）、电磁场（E lectromagnetic Fields）、接地（G rounding）和土壤结构分析（S oil Structure Analysis）英文首字母的缩写，它是解决电力系统接地、电磁场和电磁干扰等工程问题的强大工具软件，并可以解决阴极保护等问题。

它可在正常、故障、雷电和暂态条件下，计算地上或地下任意位置的带电导线组成的网状结构产生的接地电位、导线电位和电磁场。

CDEGS还能为简单的、裸露的和含外皮的金属管、封闭管道、电缆系统和复杂土壤结构中的各种导线建立计算模型。

CDEGS软件具有用户满意的输入输出处理器的组合以及常见的Windows界面，用户使用起来非常方便。

它包含的8个工程应用模块，分别为：RESAP、MALT、MALZ、SPLITS、TRALIN、HIFREQ、FCDIST和FFTSES。

此外，它还有16个辅助工具：SESCAD、GRSever、GRSplits、SESPlot、FFT21Data、SESBatch、GRAREP、WMFPrin、SESGSE、CETU、TransposIT、SESScript、Ampacity、AutoGroundDesign、SESTLC以及AutoTransient等。

这里我们主要介绍本研究中用的几个工程应用模块：（1）MALZ模块频域接地分析模块。

MALZ模块用来分析和设计发电厂、变电站和输电线路杆塔的接地装置，并进行阴极保护的研究，但主要是计算和分析高频条件下的接地情况。

MALZ可采用以下所列任意土壤结构：1）均匀型；2）水平方向分层型；3）垂直方向分层型；4）半球状分层型；5）水平半圆柱体分层型；6）垂直半圆柱体分层型；7）任意六面体分层型。
