电容储能焊机
储能点焊机原理
储能点焊机原理
储能点焊机是一种利用电能储存装置进行点焊的设备，其工作原理是通过储能
装置储存电能，然后在需要进行点焊时释放电能，通过电流产生高温，使焊接件瞬间熔化并连接在一起。
储能点焊机的原理和工作过程如下：
1. 储能装置充电，储能点焊机的储能装置通常采用电容器或电池进行储能。
在
点焊之前，需要将储能装置进行充电，将电能储存起来以备使用。
2. 控制系统准备，在储能装置充电的同时，控制系统也开始准备工作。
控制系
统会监测储能装置的充电情况，并在达到设定数值后发出点焊指令。
3. 点焊过程，当控制系统发出点焊指令后，储能装置会释放储存的电能，通过
电流产生高温。
高温使得焊接件表面瞬间熔化，形成熔池，然后焊接头与工件接触，利用电流的热效应使焊接头与工件瞬间熔化，然后冷却凝固，形成焊点。
4. 控制系统监测，在点焊过程中，控制系统会持续监测焊接电流、电压和时间
等参数，确保焊接质量达到要求。
5. 冷却和固化，焊接完成后，焊接头与工件冷却凝固，形成牢固的焊点。
储能点焊机的原理是利用储能装置储存电能，并在需要时释放电能进行点焊。
其优点是焊接速度快，焊接质量高，适用于各种金属材料的点焊。
同时，储能点焊机还具有能耗低、环保等优点，是一种高效、节能的焊接设备。
总的来说，储能点焊机的原理是利用储能装置储存电能，并在需要时释放电能
进行点焊。
通过控制系统的监测和控制，实现高效、高质量的焊接过程。
这种原理的点焊机在工业生产中得到了广泛的应用，成为了现代焊接技术中不可或缺的一部分。

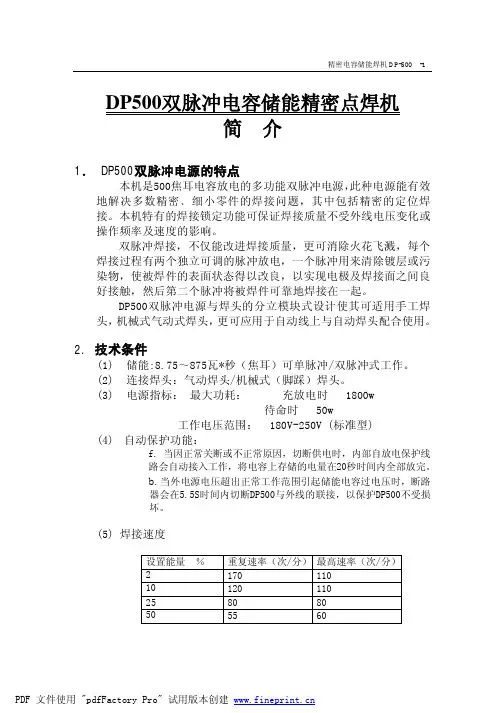

DP500双脉冲电容储能精密点焊机 说明书
DP500双脉冲电容储能精密点焊机简介1． DP500双脉冲电源的特点本机是500焦耳电容放电的多功能双脉冲电源，此种电源能有效地解决多数精密﹑细小零件的焊接问题，其中包括精密的定位焊接。
本机特有的焊接锁定功能可保证焊接质量不受外线电压变化或操作频率及速度的影响。
双脉冲焊接，不仅能改进焊接质量，更可消除火花飞溅，每个焊接过程有两个独立可调的脉冲放电，一个脉冲用来清除镀层或污染物，使被焊件的表面状态得以改良，以实现电极及焊接面之间良好接触，然后第二个脉冲将被焊件可靠地焊接在一起。
DP500双脉冲电源与焊头的分立模块式设计使其可适用手工焊头，机械式气动式焊头，更可应用于自动线上与自动焊头配合使用。
2. 技术条件(1)储能:8.75～875瓦*秒（焦耳）可单脉冲/双脉冲式工作。
(2)连接焊头：气动焊头/机械式（脚踩）焊头。
(3)电源指标：最大功耗：充放电时 1800w待命时 50w工作电压范围： 180V-250V (标准型)(4)自动保护功能：f.当因正常关断或不正常原因，切断供电时，内部自放电保护线路会自动接入工作，将电容上存储的电量在20秒时间内全部放完。
b.当外电源电压超出正常工作范围引起储能电容过电压时，断路器会在5.5S时间内切断DP500与外线的联接，以保护DP500不受损坏。
(5) 焊接速度设置能量％重复速率（次/分）最高速率（次/分）2 170 11010 120 11025 80 8050 55 6075 40 50100 30 35条件环境温度25℃220V/50Hz(6)焊接程序及参数a.可存储10个焊接程序b.关机焊接保存时间 100年(7)物理特性a.DP500电源控制箱L*W*H(cm)：56.5*37.5*29WEIGH(kg):40b.DP500输出变压器箱高：L*W*H(cm):34.5*33*24WEIGH(kg):561.0 DP500双脉冲电源的特点本机是875焦耳电容放电的多功能双脉冲电源，此种电源能有效地解决多数精密﹑细小零件的焊接问题，其中包括精密的定位焊接。
储能焊设备技术规格书
储能焊接设备技术规格书一．工程概述：1.焊接生产工序名称：a.中式烟机箱体四角部及箱体支撑条焊接。
b.中式烟机面板与开关支架焊接。
c.中式烟机导流板与卡扣焊接。
d.DT21机架组件机架围板与挂板孔罩焊接2.设备选型：二．技术标准：1．焊接材料：a.冷轧钢板: 牌号 SPCC SPCD 厚度：0.4-1.2mmb.电镀锌钢板: 牌号 SECC SECD 厚度：0.4-1.2mmc.热镀锌钢板: 牌号 SGCC 厚度：0.4-1.2mmd.不锈钢板: 牌号 SUS304 SUS430 厚度：0.4-1.2mme.其他不同牌号材料相互间的焊接厚度：0.4-1.2mm2．中式烟机箱体四角部及箱体支撑条焊接技术要求：a.适用产品：DS20、DS21、DS23、DS08。
b.操作工艺流程：1)前工序焊接已完成的箱体安装于下定位夹具上。
2)定位完毕，按动定位气缸按钮使左右侧板撑开达到一定尺寸要求（保障箱体焊接处放平整，预防上电极压下使焊接处变形），机箱定位夹具气缸向下将机箱滑动到下电极上，3)双手按动启动按钮，焊接机将按照预先设定好的程序进行予压、焊接、锻压。
4)焊接完毕，下电极滑台自动复位，同时机箱定位夹具气缸向上将工件送出。
5)将工件卸出，转下工序。
c.产品质量要求：焊接完成后整体尺寸宽720±0.5mm/750±0.5mm，对角线尺寸为±1mm。
左右侧板不可有变形、刮花、凹凸不平、压伤等不良现象导致打磨。
d.焊点数量：DS20箱体每侧为单点，DS21/23/08箱体每侧为2点（如是焊接强度达到，可单点焊，虚焊率为零）。
e.焊接强度：单点撕裂强度不低于400N。
f.下电极座至地面高度：1000～1100mm。
g.双头焊机中间间距可调范围：650～800mmh.焊接操作按钮：红色双手按钮。
i.夹具气缸按钮：绿色单手按钮。
j.安全保障：光电保护。
k.岗位操作人员：1人。
l.焊接效率：每小时产能320~350件m.焊接工艺要求：1)焊接后表面应平整、无凹凸不平；2)零部件焊接后无脱焊、虚焊、焊穿等缺陷。

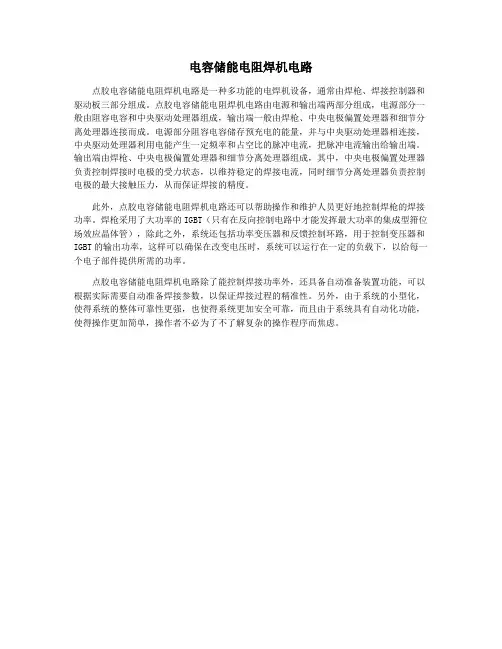

电容储能电阻焊机电路
电容储能电阻焊机电路
点胶电容储能电阻焊机电路是一种多功能的电焊机设备，通常由焊枪、焊接控制器和驱动板三部分组成。
点胶电容储能电阻焊机电路由电源和输出端两部分组成，电源部分一般由阻容电容和中央驱动处理器组成，输出端一般由焊枪、中央电极偏置处理器和细节分离处理器连接而成。
电源部分阻容电容储存预充电的能量，并与中央驱动处理器相连接，中央驱动处理器利用电能产生一定频率和占空比的脉冲电流，把脉冲电流输出给输出端。
输出端由焊枪、中央电极偏置处理器和细节分离处理器组成，其中，中央电极偏置处理器负责控制焊接时电极的受力状态，以维持稳定的焊接电流，同时细节分离处理器负责控制电极的最大接触压力，从而保证焊接的精度。
此外，点胶电容储能电阻焊机电路还可以帮助操作和维护人员更好地控制焊枪的焊接功率。
焊枪采用了大功率的IGBT（只有在反向控制电路中才能发挥最大功率的集成型箝位场效应晶体管），除此之外，系统还包括功率变压器和反馈控制环路，用于控制变压器和IGBT的输出功率，这样可以确保在改变电压时，系统可以运行在一定的负载下，以给每一个电子部件提供所需的功率。
点胶电容储能电阻焊机电路除了能控制焊接功率外，还具备自动准备装置功能，可以根据实际需要自动准备焊接参数，以保证焊接过程的精准性。
另外，由于系统的小型化，使得系统的整体可靠性更强，也使得系统更加安全可靠，而且由于系统具有自动化功能，使得操作更加简单，操作者不必为了不了解复杂的操作程序而焦虑。

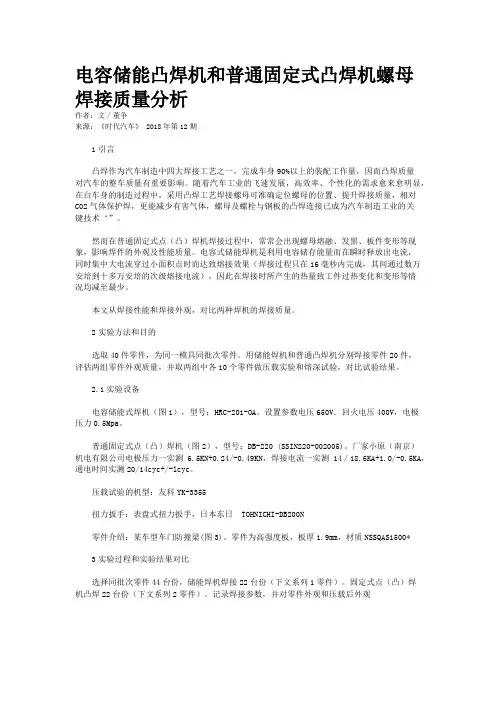

电容储能凸焊机和普通固定式凸焊机螺母焊接质量分析
电容储能凸焊机和普通固定式凸焊机螺母焊接质量分析作者：文／董争来源：《时代汽车》 2018年第12期1引言凸焊作为汽车制造中四大焊接工艺之一，完成车身90%以上的装配工作量，因而凸焊质量对汽车的整车质量有重要影响。
随着汽车工业的飞速发展，高效率、个性化的需求愈来愈明显，在白车身的制造过程中，采用凸焊工艺焊接螺母可准确定位螺母的位置、提升焊接质量，相对C02气体保护焊，更能减少有害气体，螺母及螺栓与钢板的凸焊连接已成为汽车制造工业的关键技术‘”。
然而在普通固定式点（凸）焊机焊接过程中，常常会出现螺母熔融、发黑、板件变形等现象，影响焊件的外观及性能质量。
电容式储能焊机是利用电容储存能量而在瞬时释放出电流，同时集中大电流穿过小面积点时而达致熔接效果（焊接过程只在16毫秒内完成，其间通过数万安培到十多万安培的次级熔接电流），因此在焊接时所产生的热量致工件过热变化和变形等情况均减至最少。
本文从焊接性能和焊接外观，对比两种焊机的焊接质量。
2实验方法和目的选取40件零件，为同一模具同批次零件。
用储能焊机和普通凸焊机分别焊接零件20件，评估两组零件外观质量，并取两组中各10个零件做压载实验和熔深试验，对比试验结果。
2.1实验设备电容储能式焊机（图1），型号：HRC-201-OA。
设置参数电压650V．回火电压400V，电极压力0.5Mpa。
普通固定式点（凸）焊机（图2），型号：DB-220 (SSIN220-002005)。
厂家小原（南京）机电有限公司电极压力一实测 6.5KN+0.24/-0.49KN，焊接电流一实测14／18.6KA+1.0/-0.5KA，通电时间实测20/14cyc+/-lcyc。
压载试验的机型：友科YK-3355扭力扳手：表盘式扭力扳手，日本东日 TOHNICHI-DB200N零件介绍：某车型车门防撞梁(图3)。
零件为高强度板，板厚1.9mm，材质NSSQAS1500*3实验过程和实验结果对比选择同批次零件44台份，储能焊机焊接22台份（下文系列1零件）。
电容储能式螺柱焊机的研制
北京工业大学硕士学位论文电容储能式螺柱焊机的研制姓名：欧特伦申请学位级别：硕士专业：机械电子工程指导教师：殷树言;刘嘉20070501摘要摘要众所周知，电弧螺柱焊作为焊接学科的一个分支是各国工业领域广泛应用的加工和装配方法，对于板材的螺柱焊接相当方便实用，而电容储能式螺柱焊在薄板焊接方面更是得到突出应用。
电容放电螺柱焊是螺柱焊接中的一个大类，其特点是焊接过程短（，Ｊ、于５ｍｓ），热影响区小，生产率高，焊缝质量好，适用于直径小于等于１０ｍｍ的碳钢、不锈钢、铝、铜等材料的螺柱焊接。
这种焊接方法依靠储能电容器提供能量，通过焊枪操作，将特殊设计的螺钉在极短的时间内焊接在板材上。
随着数字技术和现代通信技术的迅速发展，为数字化技术在焊接领域的逐步渗透和提高焊接设备的技术含量提供了广泛的应用前景。
而数字化的实现更使得弧焊电源的控制精度得到显著的提高。
采用Ｃ１６７作为核一Ｉｉ，控制芯片，该芯片具有较强的事件管理和数据处理能力，同时片上还集成了丰富的外设资源，能够提高系统的集成度、抗干扰性能，并且降低成本。
逆变技术的应用使得电容储能焊接电源能更趋向于小型化和便携式。
逆变电源采用ｄ、ＭＯＳ管或ＩＧＢＴ等开关元件能达到较高的逆变频率，并且功率因数可达９５％以上，节能和节材。
经实验结果证明，该焊机输出特性满足技术指标的要求，操作方便，焊接过程中不出现误动作，焊接成功率较高，焊接性能稳定。
关键词螺柱焊；逆变：电容储能；Ｃ１６７单片机金属打标机/独创性声明本人声明所呈交的论文是我个人在导师指导下进行的研究工作及取得的研究成果。
尽我所知，除了文中特别加以标注和致谢的地方外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得北京工业大学或其它教育机构的学位或证书而使用过的材料。
与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。
签名：敌特彳龟／日期：竺］：三：望关于论文使用授权的说明本人完全了解北京工业大学有关保留、使用学位论文的规定，即：学校有权保留送交论文的复印件，允许论文被查阅和借阅；学校可以公布论文的全部或部分内容，可以采用影印、缩印或其他复制手段保存论文。
电容储能缝焊和点焊
电容储能缝焊和点焊1. 介绍在现代科技的发展中，能源储存和转换技术起着至关重要的作用。
电容储能是一种常见且广泛应用的储能方式，可以在短时间内释放巨大的能量。
而电容储能的连接方式又分为缝焊和点焊两种。
本文将深入探讨电容储能缝焊和点焊的原理、应用以及其特点。
2. 电容储能原理2.1. 电容的基本原理在讨论电容储能之前，我们首先需要了解电容的基本原理。
电容由两个导体分隔开，之间充满了电介质。
当导体上施加电压时，电子会在导体上积聚，导致正极和负极之间产生电场。
这个电场会导致电介质中的电荷分布，形成定向极化。
电容器的电容量与导体的面积、电介质的介电常数以及导体之间的距离有关。
2.2. 电容储能原理电容储能是利用电容器的电场储存能量的过程。
当电容器的电源连接时，电荷开始存储在电容器的导体上，形成一个电场。
电容器的电容量决定了其能够储存的电荷量，而电场强度则决定了储存的能量。
电容器可以在很短的时间内释放出储存的能量，这使得它在需要瞬时大功率输出的应用场景中得以广泛应用。
3. 电容储能缝焊3.1. 缝焊工艺原理电容储能缝焊是一种将两个导体通过缝隙焊接在一起的工艺。
这种焊接方式通常需要高能量的脉冲电流来瞬时加热焊接区域，将导体表面熔化并形成焊接接头。
焊接区域的加热和冷却速度非常快，因此可以实现快速焊接。
3.2. 缝焊的应用场景电容储能缝焊广泛应用于电子设备、电力系统以及工业制造中。
一些常见的应用场景包括： - 电路板上的电子元件焊接 - 电容器与导线之间的连接 - 电容器与电源之间的连接3.3. 缝焊的特点电容储能缝焊具有以下特点： - 加热速度快，可以实现快速焊接 - 焊接接头牢固，电流传导性好 - 适用于薄板焊接，不会对焊接材料造成损伤 - 能够在小尺寸的空间中进行焊接4. 电容储能点焊4.1. 点焊工艺原理电容储能点焊是一种将两个导体通过点焊机的电极焊接在一起的工艺。
这种焊接方式同样需要高能量的脉冲电流来瞬时加热焊接区域，将导体表面熔化并形成焊接接头。
储能焊机的工作原理及应用
储能焊机的工作原理及应用
页码，1/5
储能焊机的工作原理及应用
图5是电容器储能焊机的等值电路图，其中，图(a)是详细电路，图(b)是简化的电路。
充电后，S闭合，放电。放电时间的长短及放电电流曲线的形状由焊机和电容器的电参数决 定。根据等值电路可以写出下面的微分方程式。
/Portals/a8176bfa-b639-40b8-9e48-b16e7be6eff5/... 2007-11-29
3.1 电容器储能焊的能量 电容器的能量是用直流电源充入的，如果电容器储存的能量用EK表示，电容用Cp表示，那么
EK可由(1)式求出：
电容器存储能量的大小与Cp成正比，与充电电压Uc的平方成正比，欲改变EK，可以调节Cp或 Uc。为了增加电容器储存能量，提高充电电压比提高容量更为有效。给电容器充电需用直流电， 需设计整流线路，如图3所示，若直流电源输出端的能量为EC，则EC可用式(2)求出：
随后，充电电流和电压将按图(4)的曲线变化，式(3)可变换为式(7)：
式(7)中，τ=R1Cp是时间常数。τ愈大，Uc上升愈慢，τ愈小，UC上升愈快。充电时间一般取3τ －5τ，充电过程即已结束。充电时间和长短的外加电压U0的大小无关。
电容器的充电电压一般由电压继电器控制，为了加速充电过程，整流电压一般要超过充电 最高电压30％～50％，实际上，电容器的充电电压可以达到整流电压的幅值。 3.3 电容器放电
振荡周期性放电的焊接具有以下优点：减少焊接终了时在电极间产生火化的现象；利于变 压器的退磁；部分能量可以重新储存在电容器内，在下一个循环中使用。 3.4 热过程
储能焊机原理
储能焊机原理储能焊机是一种利用储能技术来实现电能储存和释放的设备，它在焊接行业中起着重要的作用。
储能焊机原理是指其工作原理和内部结构，下面我们将详细介绍储能焊机的原理。
储能焊机的工作原理主要包括储能、放电和焊接三个过程。
首先，当储能焊机接通电源时，电能被储存在储能装置中，这个过程称为储能过程。
储能装置通常采用电容器或电感器来储存电能，以便在需要时进行放电。
其次，当需要进行焊接时，储能焊机会通过控制系统释放储存的电能，这个过程称为放电过程。
放电过程中，储能焊机会将储存的电能转化为电流和电压，通过焊接头和工件之间的间隙放电，产生高温高压的电弧，从而实现焊接。
最后，焊接完成后，储能焊机会重新进行储能，为下一次焊接做准备。
储能焊机内部结构包括储能装置、放电装置和控制系统。
储能装置用于储存电能，一般采用电容器或电感器。
放电装置用于将储存的电能释放，并将其转化为焊接所需的电流和电压。
控制系统用于控制储能焊机的工作过程，包括储能、放电和焊接的时序和参数控制。
这些部件共同构成了储能焊机的内部结构，保证了其正常工作和焊接效果。
储能焊机原理的核心是能量的储存和释放，其工作过程需要精确的控制和稳定的电能转换。
在实际应用中，储能焊机可以实现高效、稳定的焊接，广泛应用于汽车制造、船舶建造、金属加工等领域。
通过不断改进和创新，储能焊机在焊接行业中的地位将更加重要。
总的来说，储能焊机原理是基于储能技术的电能储存和释放，通过储存和释放电能来实现焊接过程。
其内部结构包括储能装置、放电装置和控制系统，通过这些部件的协调工作，储能焊机可以实现高效、稳定的焊接。
储能焊机在工业生产中发挥着重要作用，对于提高焊接质量和效率具有重要意义。
希望通过本文的介绍，能够对储能焊机原理有一个更加清晰的认识。
电容储能点焊
电容储能点焊
电容储能点焊机是一种利用电容储能，然后瞬间释放电能进行点焊的设备。
它主要由以下几部分组成：
1．储能部分：由电容器和充电装置组成。
电容器用于储存电能，充电装置用于将电容器充满电。
2．放电部分：由变压器、整流器和触发器组成。
变压器用于将电容器储存的电能转换成高压脉冲电流，整流器用于将交流电转换成直流电，触发器用于控制放电的时机。
3．焊接头：由两个电极组成，用于将焊接电流引入被焊工件。
电容储能点焊机的基本工作原理是：先将电容器充满电，然后通过触发器控制放电，使高压脉冲电流流过被焊工件的接触点，在接触点处产生电阻热，使被焊工件熔化形成焊点。
一、电容储能点焊机具有以下优点：
1．焊接电流大，焊接效率高。
2．焊接热影响区小，焊点质量好。
3．可焊接不同材质的金属。
4．操作简单，易于维护。
5．电容储能点焊机广泛应用于电子元器件、汽车制造、航空航天等行业。
二、电容储能点焊机的焊接工艺参数主要包括：
1．焊接电流：焊接电流的大小决定了焊点的熔深和熔宽。
2．焊接时间：焊接时间决定了焊点的热量输入。
3．焊接压力：焊接压力决定了焊点的接触电阻和熔化状态。
在选择电容储能点焊机时，应根据被焊工件的材质、厚度、形状等因素进行综合考虑。
华士科技(香港) WD-20DC 电容储能电动式点焊机 说明书
华士科技（香港）有限公司 惠州市华士焊接设备有限公司电容储能气动式点焊机（WD-20DC）使用说明书非常感谢您购买华士焊接设备！ 非常感谢您购买华士焊接设备！ 使用前请仔细阅读本说明书， 使用前请仔细阅读本说明书，以便正确使用。
以便正确使用。
I S O 9 0 0 1 : 2 0 0 0认 证 企 业 N O：C N A B 0 3 8 - - Q香港公司： 香港公司： 华士科技（ 华士科技（香港） 香港）有限公司Hwashi Technology (Hongkong) Co., Ltd.广东公司： 广东公司： 惠州市华士焊接设备有限公司Huizhou Hwashi Welding Equipment Co., Ltd.地址：香港上环文咸东街 65-67 号喜 利商业大厦 15A1 电话： （852）21320923 传真： （852）21320923地址： 惠州市新墟镇塘吓产径工业区 电话： （0752）3337591 3337592 传真： （0752）3529080 E-mail:hk@ 24 小时技术咨询电话：138********全国服务热线：4008-110-125电容储能式点焊机使用说明书 第 1 页 服务热线：（0752）3337591 3337592 （0）138********传真：（0752）3529080华士科技（香港）有限公司 惠州市华士焊接设备有限公司目一．安全事项 二．工作原理 三．用途 四．特点 五．用料配置录六．各机型型号规格 七．机械尺寸及焊接能力 八．设备安装 九．焊接前的准备 十．操作说明（ 操作说明（附图） 附图） 十一． 十一．工作焊接流程 十二. 试焊 十三. 焊机的保养与维护 十四. 焊接故障指南 十五. 储能机故障指南 十六. 维修 十七. 附件 十八. 气动气路连接图 十九. 电路接线图电容储能式点焊机使用说明书 第 2 页 服务热线：（0752）3337591 3337592 （0）138********传真：（0752）3529080华士科技（香港）有限公司 惠州市华士焊接设备有限公司尊贵的客户： 尊贵的客户：当我们的设备进入您的工厂时： 当我们的设备进入您的工厂时： 请认真研读本说明之正确使用方法和注意事项； 请认真研读本说明之正确使用方法和注意事项； 您的设备在我们公司电脑已经建档， 您的设备在我们公司电脑已经建档，我们随时关注您设备的使用状况； 我们随时关注您设备的使用状况； 我们将定期做客户售后服务调查， 我们将定期做客户售后服务调查，您对设备的使用情况， 您对设备的使用情况，改良意见及需解决 的问题回执我们， 的问题回执我们，您将会得到及时的回复； 您将会得到及时的回复； 一年免费保修， 一年免费保修，终身维护， 终身维护，有技术问题随时联络我们； 有技术问题随时联络我们； 长期提供焊接工艺技术支持， 长期提供焊接工艺技术支持，免费培训作业人员； 免费培训作业人员； 技术不断创新， 技术不断创新，相关技术数据及用料配置如有变更， 相关技术数据及用料配置如有变更，恕不另行通知。
储能焊机电容容量计算
储能焊机电容容量计算
在高电压，小电流电路中，我们一般只需要考虑到旁路滤波作用，但是对于低电压大电流电路时，不能通过外部供电时，需要在负载侧加大电容，比如钽电容和固态电容，容量一般在1000uF左右；固态电容和电解电容的区别，电解电容顶部一般有“K”或“十”以及“T”等字形的压痕槽。
在设计过程中，还要考虑实际情况，根据理论计算出来的数值，要留有电容容量1.5到2倍的余量，同时还要考虑电容的耐压范围，电容的耐压值要选取2到3倍额定电压的余量。
对于低电压的储能电容电路，在电源前端的加储能电容器，计算电容容量的方法：电源输入电压是50V，当断电后，电容器开始为后续电路提供能量，在提供能量为75W时，必须保持电压不低于18V，请计算需要的电容量。
此回路还需要一个准确的回路电阻。
回路电阻的大小决定了电容器的容量大小。
此电路中各个参数性能的换算公式：
C=R*PT*T/（U1-U2）
式中：
C：需要的电容量
R：回路总电阻
PT：回路需要保持的功率
T：回路功率需要保持时间
U1：输入电压
U2：能够保持一定功率和放电时间的电压。
拉弧式和电容储能式螺柱焊机区别
拉弧式和电容储能式螺柱焊机区别螺柱焊接机是一种将螺柱通过焊枪，直接焊接在母材上的一种焊接设备。
使用螺柱焊机焊接螺柱，在柱焊接过程中，不需要填充料，焊接直径较小的焊钉时，也不需要任何保护，是一种焊接工艺简单，焊接牢固度好，焊接成本低，焊接效率高的焊接方式。
这种焊接方式最早流行于欧美，近些年才开始在我国推广，而且使用还不够广泛。
但随着我国螺柱焊机制造水平的不断提高，以及螺柱焊机使用效果逐渐被更多的人所认识，螺柱焊机必将在我国得到广泛使用。
为了普及螺柱焊机知识，让更多的人了解各种螺柱焊机的性能就很有必要。
一、拉弧式和储能式螺柱焊机的基本特性1、拉弧式螺柱焊机的基本特性：拉弧式螺柱焊机按照机器的工作频率不同，可分为工频拉弧式螺柱焊机和IGBT高频逆变拉弧式。
工频拉弧式螺柱焊机的工作原理是：输入三相380V电流，经大功率工频变压器降压，转换成60-90V、50赫兹的交流电;然后经可控硅和二极管进行整流，形成50-90V的脉动直流电，成为拉弧式螺柱焊机的焊接电源。
输出电流的大小，可通过调整可控硅导通角来完成。
高频拉弧式螺柱焊机的工作原理是：输入三相380V交流电，经整流器整流、滤波后形成540V的直流电，然后经过IGBT逆变器，生成方波。
方波经过整流，送到高频降压变压器，经过快速二极管整流，变成50-90V脉动的直流电，成为拉弧式螺柱焊机的焊接电源，输出电流的大小，可通过软件程序调制脉宽来控制。
拉弧式螺柱焊机是一种在螺柱焊接时，首先由机器产生的一股小电流引弧，在这股小电流将焊接母材表面的各种附着物燃烧清除后，再由机器产生一股大电流，将螺柱焊接在母材上的一种焊接方式。
拉弧式螺柱机的短周期焊接过程示意图如下(图一)：拉弧式螺柱焊机按其焊接过程所需要的时间长短，可分为短周期拉弧和长周期拉弧两种。
短周期拉弧即焊接的时间较短，一般在200毫秒以内，适用于薄板(5mm以下)和直径较小(10mm以下)的焊钉之间的焊接;长周期拉弧的焊接周期较长，最长可达2000毫秒，适用于板厚(2mm以上)和直径较大(10mm以上)的焊钉之间的焊接。
DP125说明书(0926)
DP125精密点焊机电源部分1.00DP125的特点：1.01WILL BEST公司的DP125是一种电容储能放电精密电阻焊机。
线路板坚固，微电脑控制，能在规定下的最大循环速率内，保持设定的速率。
充电回路采用SCR（可控硅）以其专有的方式对电容进行高可靠、高精密的充电周期控制。
特有的保护措施使设备在无线电电磁干扰的环境下，能有效防止事故发生。
本设备在220V，50HZ的电源下工作。
DP125的具体特点如下所述：l能量最大可达到125瓦特﹒秒。
l双脉冲储能制式方便用于电镀材料的焊接。
l数字显示便于操作人员准确、快速地进行能量控制。
l多达8种焊接程序的存贮，使得在同一种电源下满足不同焊接要求。
l自动方式下，根据需要可选用遥控程序工作。
l标准气缸可用于控制气动焊接。
l可编程非压力式焊头的预压时间。
l程序的保持特性可防止无授权人员对焊接程序的更改。
l焊接点火闭锁功能用于当能量水平（能级）偏离预先设定值的1%，可暂停焊接过程，这样，不管线网电压如何波动及焊机电源操作速度如何，均可保证焊接质量。
l对于无线电干扰和电磁干扰的防护，使得即使在很高的电噪声环境下，能确保设备可靠工作。
1.02前面板描述电源开关：用于工作电压的引入。
焊接选择开关：当该开关在“NO WELD”位置时，没有焊接电流输出，对于气动焊头而言，气缸始终作用于焊头，所以为了能够焊接，该开关应始终处于“WELD”位置。
关于选择“焊接”或“不焊接”的说明意味着该开关既可放在“焊接”的位置，也可放在“不焊接”的位置，无论哪一种在面板上都有明确说明。
电源输出端子：“+”和“-”端子标明了焊缆与焊头或机头的的连接位置。
前面板按键——前面板的八个按键定义如下：按键说明[SCHEDULE▲] 用于改变（增加）显示面板中的程序代码，0~7可供选择。
[SCHEDULE▼] 用于改变（减少）显示面板中的程序代码。
[ENERGY▲] 用于改变（增加）直至100%的能量级别，也用于最大范围为9.9秒的预压时间的更改。
储能焊机工作原理
储能焊机工作原理
储能焊机是一种特殊的焊接设备，其工作原理基于储能焊接技术。
储能焊接技术是使用电容器等能量储存装置将电能储存起来，然后以高能量密度的方式释放，快速完成焊接工作。
具体而言，储能焊机由电源、充电电路、储能单元、控制电路和焊接头等部分组成。
首先，将电源连接至充电电路，通过充电电路将电能储存到储能单元中，以备后续的焊接工作。
储能单元通常采用高容量的电容器，并能够快速充放电。
当需要进行焊接时，控制电路会发出信号，使储能单元释放储存的电能。
电能释放时会在非常短的时间内产生高电流，形成焊接电弧。
焊接头将电弧接触到焊接材料上，通过高温和高电流的作用，使两个焊接材料融化并形成连接。
储能焊机的工作原理相较于传统的焊接方式具有以下优势：
1. 快速高效：储能焊机可以在瞬间释放大量电能，形成高密度电流，从而快速完成焊接工作，提高生产效率。
2. 能量稳定：储能焊机能够提供稳定的电能输出，确保焊接质量稳定且可靠。
3. 适用范围广：储能焊机可以适用于各种焊接材料，包括金属和非金属材料。
4. 可靠耐用：储能焊机采用高容量电容器储存电能，具有较长的使用寿命，并且不易受环境温度和湿度等因素的影响。
综上所述，储能焊机通过储存和释放电能的方式实现焊接工作，具有高效、稳定和适用范围广等优点，是一种重要的焊接设备。
储能式点焊机原理
储能式点焊机原理储能式点焊机原理是一种常见的电阻点焊机组合。
通过储能方式存储高压电位，释放高压电位，完成物体的点焊过程。
在车身制造、电气设备制造、电池制造、电子器件制造等行业中广泛应用，下面就来详细了解该原理的具体步骤。
第一步：储能储能式点焊机首先需要将能量储存起来。
这时，交流电源将电能输送到储能电抗器中，使电抗器内部的磁场能量不断增加，直到储能电容器完全充电，储存了电能。
储能电容器通常使用的是大容量的电容器，其容量大小可根据实际需要进行选择。
第二步：放电当需要进行点焊操作时，储能器内储存的高电压电能需要释放出来，此时需要使用高压开关。
高压开关具有快速的响应速度和高耐受电流，可以将储能器内的高电压电能通电导线进行电流放电。
高电压电能的快速流动，在储能器内建立了一个高强度的电弧，使导线表面的金属过渡到液态状态，形成了点焊点。
第三步：控制点焊操作完成后，需要对点焊过程进行控制。
通过高精度的控制器，可以控制点焊电流、时间等参数。
控制器可以根据需求对点焊功率和点焊时间进行调整。
这种储能式点焊机可以快速进行反复的点焊操作，提高生产效率，同时还可以实现同一产品批次中点焊焊点规格的一致性。
不同点焊机具有不同的主要特点。
储能式点焊机具有快速点焊速度、较大的点焊力度和长时间的操作时间。
因此，它们可以在较短的时间内完成高效的点焊操作。
此外，储能式点焊机的使用寿命较长，且维护容易。
总体而言，储能式点焊机原理是通过将电能储存起来，在需要进行点焊操作时将电能释放出来，通过高压开关使导线表面的金属过渡到液态状态，形成点焊点完成点焊操作的过程。
在实际应用中，这种点焊机类型具有高效、长寿、易于维护等优点。
储能点焊机操作指南
储能点焊机操作指南一、储能点焊机简介二、储能点焊机的基本组成1.焊接主机：包括蓄电池、储能电容器、显示屏、操作按键等。
2.焊接手柄：包括点焊枪和电缆。
3.辅助设备：包括冷却水机、废气处理装置等。
三、储能点焊机操作步骤1.将储能点焊机接通电源，并确保电源地线连接良好。
2.打开储能点焊机主机的电源开关，并检查显示屏上的参数是否正常。
3.检查储能点焊机的气压是否正常，需要根据具体焊接需求进行调整。
4.检查点焊枪和电缆是否连接良好，并确保电缆没有磨损或断裂。
5.根据焊接需求，调整储能点焊机的参数，如焊接电流、焊接时间等。
6.将焊接接点放置在焊接工作台上，并根据需要使用夹具固定。
7.拿起点焊枪，将点焊枪头对准焊接接点，轻轻按下焊接按钮开始焊接。
8.焊接完成后，松开焊接按钮，将点焊枪从焊接接点上拿开。
9.检查焊接质量，如需要重新焊接，可以调整参数后重新进行焊接。
10.关闭储能点焊机的电源开关，并拔出电源插头。
四、储能点焊机的使用注意事项1.在操作储能点焊机前，必须进行相关安全培训，了解操作规程和安全防护措施。
2.在操作储能点焊机时，应穿戴好安全防护用品，如防护眼镜、防护手套等。
3.不得在潮湿或易燃易爆的环境中使用储能点焊机。
4.在使用储能点焊机前，应检查接地线和电缆是否完好，确认没有松动或断裂。
5.在储能点焊机工作期间，不得将点焊枪头接触人体，以免发生电击事故。
6.使用储能点焊机时，不得将焊接电流设置过高，以免引起设备过热或电弧飞溅。
7.使用储能点焊机时，应定期清洁设备，并检查设备是否存在异常。
8.对于储能点焊机的维护和保养，应按照设备说明书进行操作，并定期进行维护保养。
9.当不使用储能点焊机时，应将其断开电源并储存在干燥通风的地方。
五、储能点焊机常见故障及处理方法1.储能点焊机无法启动：检查电源插头是否接触良好，排除电源故障。
2.点焊枪无输出电流：检查焊接参数是否设置正确，排除设备故障。
3.点焊枪电缆发热：检查电缆是否磨损或接头是否松动，及时更换或修复。
电容点焊机原理
电容点焊机原理
电容点焊机是一种利用电容器释放储能来产生瞬间高温的设备，主要用于金属材料的点焊和螺栓焊接。
电容点焊机的工作原理基于下面的步骤：
1. 储能：在焊接电容键合的初期，直流电源将电能存储在大容量电容器中。
2. 电荷放电：当焊接进行时，储存的电能被释放并通过焊接头进行放电。
这会产生较大的电流通过焊接接点，形成高温。
3. 瞬时高温：高电流通过接点时，接点阻抗会导致高温，从而使金属接点瞬间熔化。
4. 熔化金属：高温导致工件接点表面的金属开始熔化，并通过焊接头的压力使熔融金属均匀混合。
5. 冷却：在未断开电流的情况下，焊接结束后，熔融金属冷却固化并形成一个可靠的焊点。
电容点焊机的原理是通过储存的能量释放大电流，以在短时间内产生高温，从而实现金属材料的焊接。
由于电容器能够快速放电，因此电容点焊机非常适用于需要快速、高速而精确的焊接应用，如汽车制造业和电子行业。
简易制作电容储能式电池点焊机
电容储能式电池点焊机真是太简单了,家里随便清出的电子垃圾都能做一个。
这里给大家介绍一下，人人都能自己焊电池。
电源部分，可以随便找家里没用的电子垃圾，比如路由器、光猫、笔记本电脑等电源置配器，如果这些你都没有,那就直接从电池引12—60V 电压出来也可以,从变换器引出12V电压也可以。
电容部分最好是找到老旧功放机电源部分，那里面几颗大电容就够用了。
总容量20000UF以上最好。
请看我的试验图。
我这里用24—40伏电压，24000UF电容，可以焊0.1—0.2厚的镍带。
原理电路图如下，通过电阻R给电容充电，这个电阻的作用是点焊时保护电源，不让电源因为短路而损坏，电容充满电后按下开关,给焊针大电流放，达到焊接目的。
如果用接触器切换充放电，这个电阻是可以去掉的，那样充电的时间就更快。
这电路的好处是放电时由电容的容量控制放电电流和放电时间，只要调整接入的电容个数，不需要另外增加时间控制电路，这样制作就非常简单，成本低廉。
P2805储能式电焊机的电路图
P2805储能式点焊机的电路图本文介绍一种储能式点焊机的电路部分，本图只是用于维修用切勿用于产品制造，转载请说明出处。
图1. 点焊机的控制板电路上图为点焊机的控制电路，弱电部分的。
控制可控硅的导通以及焊接时放电。
下面简单说一下各个插头的作用：1.插头J1用于控制充电电压的调节及反馈。
J1的3，4，5脚接一个电位器，用于设定充电的高低。
2脚接的是充电电容的正端，检测充电电压。
1脚用于焊接期间关断充电电路。
2.插头J2由于控制充电可控硅。
1，2脚输入交流20伏的控制电源。
3，4，5，6脚接可控硅触发脚，控制可控硅的导通。
3.插头J3用于控制焊接期间的放电。
3，2脚接一个微动开关，控制焊接时放电，1脚接焊接时放电可控硅的触发脚。
下图为点焊机的供电电源部分电路图:图2.主供电电源电路220伏交流电经过16安的断路器加到主变压器上，其中短路器电源指示灯，辅助电源保险装在有控制面板上。
主变压器输出两路电压，20Vac去控制控制板的控制电源端，380Vac去可控整流桥给储能电容充电。
图3是点焊机的主电路的电路图。
380Vac经过可控整流桥，再通过1500W的炉丝给三组电容充电。
每组电容有10个330uF耐压450V的电容并联组成。
每组电容正端接有16安培的保险丝，用于一旦电容短路时的保护。
而放电时，则从电容的正端，经过保险，到焊接变压器的一端，而变压器的另一端则由3,4,5,6脚接入控制箱，在控制箱内经过一半桥的一个二极管，再接到焊接放电可控硅，然后经由13,14,15,16脚出控制箱，接到电容的负端。
焊接时放电的电流流过焊接变压器的初级，在焊接变压器的次级感应出低压的大电流流过焊接缝，从而产生热量融化金属，将器件上下壳焊接上。
焊接时将选择开关拨到充电一侧，这时整流桥的可控硅可以正常触发，而重新调节充电电压时，先将开关拨到放电端，将电容上的电压降低，然后拨回充电端进行调节。
图3. 点焊机的主电路机器不用或则维修时，将开关拨到放电端，以免被电容上残存的电荷被电击。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容储能式点焊机特点及用途:
1)采用电容储能的焊接方式,焊机输出电流更精确,且对电网冲击小,更节能.
2)采用进口世界名厂急充放电电容器，容量稳定，寿命长。
3)特别的充电电路与控制系统设计，使充电更快速、更平稳。
4)焊点表面氧化和变形很少。
焊点无发黑，省去打磨工序。
5)通焊接时间很短，时间不可调，一般只有0.003---0.006s(通常放电时间不
作控制)。
6)特别适用于厚度差别大的材料焊接。
7)输出和输入完全分隔，不受外部电源变化影响，保持恒定功率输出。
广泛应用于工业中的各种多凸点式焊接以及导电、导热性能好的金属焊接。
如汽车滤清器，离合器等的焊接。
