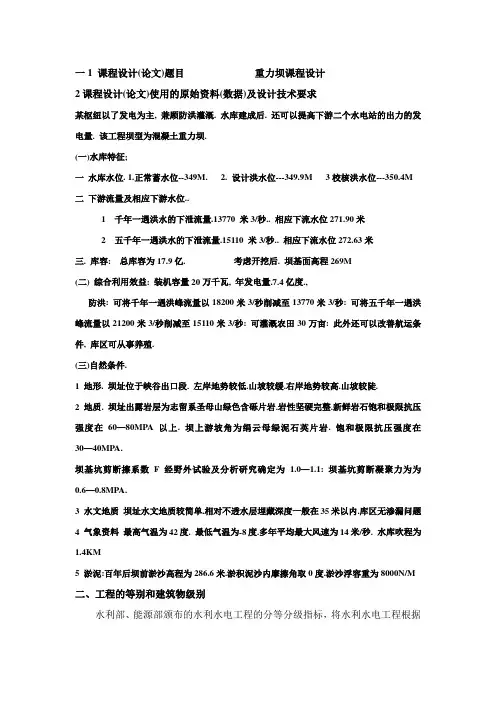

一1 课程设计(论文)题目重力坝课程设计2课程设计(论文)使用的原始资料(数据)及设计技术要求某枢纽以了发电为主, 兼顾防洪灌溉. 水库建成后. 还可以提高下游二个水电站的出力的发电量. 该工程坝型为混凝土重力坝.(一)水库特征;一水库水位. 1.正常蓄水位--349M. 2. 设计洪水位---349.9M 3校核洪水位---350.4M 二下游流量及相应下游水位..1 千年一遇洪水的下泄流量.13770 米3/秒.. 相应下流水位271.90米2 五千年一遇洪水的下泄流量.15110 米3/秒.. 相应下流水位272.63米三. 库容: 总库容为17.9亿. 考虑开挖后. 坝基面高程269M(二) 综合利用效益: 装机容量20万千瓦, 年发电量.7.4亿度.,防洪: 可将千年一遇洪峰流量以18200米3/秒削减至13770米3/秒: 可将五千年一遇洪峰流量以21200米3/秒削减至15110米3/秒: 可灌溉农田30万亩: 此外还可以改善航运条件, 库区可从事养殖.(三)自然条件.1 地形. 坝址位于峡谷出口段. 左岸地势较低.山坡较缓.右岸地势较高.山坡较陡.2 地质. 坝址出露岩层为志留系圣母山绿色含砾片岩.岩性坚硬完整.新鲜岩石饱和极限抗压强度在60—80MPA以上. 坝上游坡角为绢云母绿泥石英片岩. 饱和极限抗压强度在30—40MPA.坝基坑剪断擦系数F经野外试验及分析研究确定为 1.0—1.1: 坝基坑剪断凝聚力为为0.6—0.8MPA.3 水文地质坝址水文地质较简单.相对不透水层埋藏深度一般在35米以内.库区无渗漏问题4 气象资料最高气温为42度. 最低气温为-8度.多年平均最大风速为14米/秒. 水库吹程为1.4KM5 淤泥:百年后坝前淤沙高程为286.6米.淤积泥沙内摩擦角取0度.淤沙浮容重为8000N/M二、工程的等别和建筑物级别水利部、能源部颁布的水利水电工程的分等分级指标，将水利水电工程根据其工程规模、效益和在国民经济中的重要性分为五等。
重力坝设计内容.docx

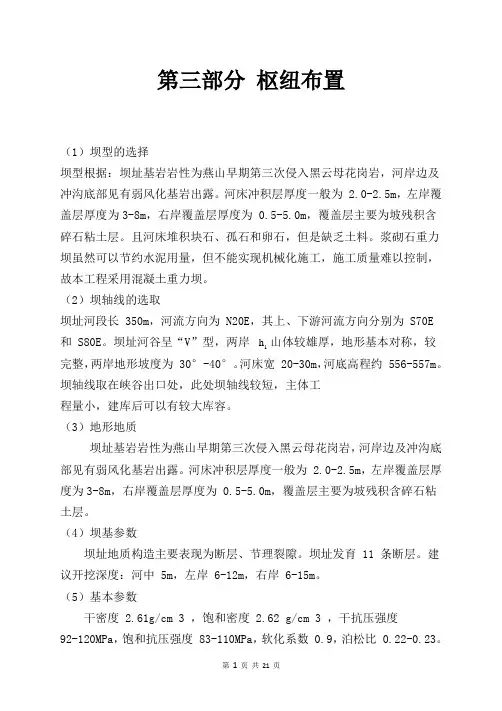

第三部分枢纽布置（1）坝型的选择坝型根据：坝址基岩岩性为燕山早期第三次侵入黑云母花岗岩，河岸边及冲沟底部见有弱风化基岩出露。
河床冲积层厚度一般为 2.0-2.5m，左岸覆盖层厚度为3-8m，右岸覆盖层厚度为 0.5-5.0m，覆盖层主要为坡残积含碎石粘土层。
且河床堆积块石、孤石和卵石，但是缺乏土料。
浆砌石重力坝虽然可以节约水泥用量，但不能实现机械化施工，施工质量难以控制，故本工程采用混凝土重力坝。
（2）坝轴线的选取坝址河段长 350m，河流方向为 N20E，其上、下游河流方向分别为 S70E和 S80E。
坝址河谷呈“V”型，两岸h山体较雄厚，地形基本对称，较1完整，两岸地形坡度为 30°-40°。
河床宽 20-30m，河底高程约 556-557m。
坝轴线取在峡谷出口处，此处坝轴线较短，主体工程量小，建库后可以有较大库容。
（3）地形地质坝址基岩岩性为燕山早期第三次侵入黑云母花岗岩，河岸边及冲沟底部见有弱风化基岩出露。
河床冲积层厚度一般为 2.0-2.5m，左岸覆盖层厚度为3-8m，右岸覆盖层厚度为 0.5-5.0m，覆盖层主要为坡残积含碎石粘土层。
（4）坝基参数坝址地质构造主要表现为断层、节理裂隙。
坝址发育 11 条断层。
建议开挖深度：河中 5m，左岸 6-12m，右岸 6-15m。
（5）基本参数干密度 2.61g/cm 3 ，饱和密度 2.62 g/cm 3 ，干抗压强度92-120MPa，饱和抗压强度 83-110MPa，软化系数 0.9，泊松比 0.22-0.23。
混凝土与基岩接触面抗剪断指标：Ⅲ类岩体，抗剪断摩擦系数 1.0-1.1，抗剪断凝聚力 09.-1.1MPa。
坝基高程为550m.正常水位 642.00m设计水位 642.71m校核水位 643.69m（6）工程级别：本水利枢纽坝址林地溪与国宝溪汇合口下游约2.5km的峡谷中，坝址集水面积144.5km2，又知河底高程556-557m。
