室内燃气管道设计相关资料全
天燃气工程管道施工组织设计全套资料
《石油天然气管道穿越工程施工及验收规范》SY/T4079-95
《埋地钢质管道外防腐层现场补口补伤施工及验收规范》SY/T4058-93
《施工现场安全生产保证体系》DBJ08-903—98
《城镇燃气室内工程施工及验收规范》CJJ94—2021
一、施工部署………………………………………………。。。………。1
（一)组建项目部……………………………………………………1
(二)施工准备………………………………………………………1
（三）施工阶段划分关键控制点………………………………。…。.2
（四）施工任务划分…………………………………………………2
《城镇燃气输配工程施工及验收规范》CJJ33-2005
《涂装前钢材表面预处理规范》SY/T0407—97
《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413—2002
《聚乙烯燃气管道工程技术规程》CJJ63—2021
《燃气用埋地聚乙烯(PE)管道系统第1部分：管材》GB15558。1-2003
《燃气用埋地聚乙烯（PE）管道系统第2部分：管件》GB15558。2—2005
二、施工技术方案……………………………………………………2
（一)本工程在施工中采用的主要技术规范、标准………………2
（二）土建施工技术措施……………………………………………3
（三）管道安装施工技术措施………………………………………5
三、要技术组织管理措施…………………………………………。。12
四、保证安全的技术组织措施……………………………………..18
2项目部成员职责要求:项目部工程管理体中，项目经理全权负责项目施工中的各项目技术、质量、经济指标.项目技术负责人全面负责技术管理工作和工程质量的监督检查。材料机具供应员负责材料的供应和施工机具的合理调配。专职质检员负责工程质量检验及评定工作,全面配合施工人员严把质量关。专职安全员负责整个工地的安全秩序工作,检查和消除安全隐患,杜绝安全事故的发生。专职资料员负责技术资料的收集、整理工作。专业施工员由项目部经理选派具有同类工程有丰富经验的专业技术人员担任，负责各专业技术工作技术、质量及具体施工.
公福、工业用户燃气设计资料收集
公福、工业用气设计资料收集
室内燃气管道施工图设计需收集的资料
一. 商业用户（餐饮、酒店）：
1、安装天然气管道的建筑平、立、剖面图；
2、用气设备安装布置图；
3、设计委托书中应明确有关燃气种类、用气设备的数量及工作压力、用气量（包括单台设备最小用气量）；
4、用气设备说明书；
5、安装用气设备的建筑物的其它专业（给排水、供电、供暖等）施工图；（包括平面、系统）
6、特殊环境应提供相关消防部门审批手续。
二. 工业用户：
1、安装天然气管道的建筑平、立、剖面图；
2、用气设备安装布置图及调压计量间的平、立、剖面图。
3、计委托书中应明确有关燃气种类、生产用气设备的类型、数量、工作压力（包括最高和最低允许工作压力）、用气量（包括单台设备最小和最大用气量）、用气特点（是否需要持续用气、是否可以间断用气、是否需要准备备用气源）等；
4、用气设备及燃烧器说明书；
5、安装用气设备的建筑物的其它专业（给排水、供电、供暖等）施工图；（包括平面、系统）；
6、特殊环境应提供相关消防部门审批手续。
三. 锅炉用户（直燃机同）：
1、安装锅炉及天然气管道的建筑平、立、剖面图；
2、锅炉安装布置图及调压计量间的平、剖面图。
3、计委托书中应明确有关燃气种类、锅炉设备的类型、数量、工作压力（包括最高和最低允许工作压力）、用气量（包括单台设备最小和最大用气量）、用气特点（是否需要持续用气、是否可以间断用气、是否需要准备备用气源）等；
4、用气设备及燃烧器说明书；
5、安装用气设备的建筑物的其它专业（给排水、供电、供暖等）施工图；（包括平面、系统）
6、特殊环境应提供相关消防部门审批手续。
高层建筑室内燃气管道设计论文

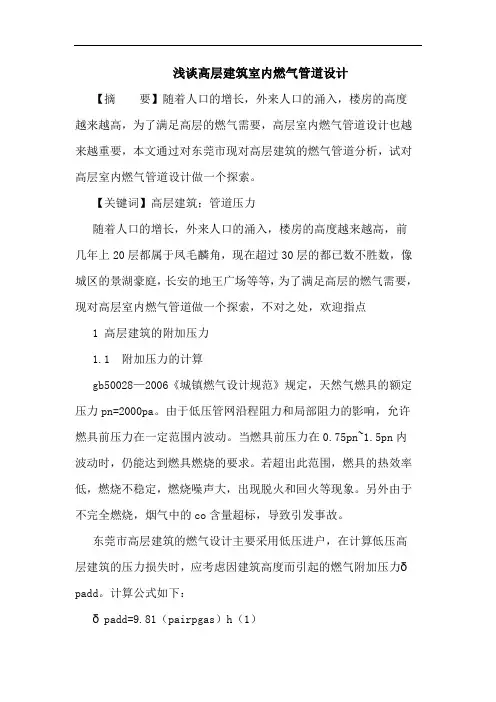

浅谈高层建筑室内燃气管道设计【摘要】随着人口的增长，外来人口的涌入，楼房的高度越来越高，为了满足高层的燃气需要，高层室内燃气管道设计也越来越重要，本文通过对东莞市现对高层建筑的燃气管道分析，试对高层室内燃气管道设计做一个探索。
【关键词】高层建筑；管道压力随着人口的增长，外来人口的涌入，楼房的高度越来越高，前几年上20层都属于凤毛麟角，现在超过30层的都已数不胜数，像城区的景湖豪庭，长安的地王广场等等，为了满足高层的燃气需要，现对高层室内燃气管道做一个探索，不对之处，欢迎指点1 高层建筑的附加压力1.1 附加压力的计算gb50028—2006《城镇燃气设计规范》规定，天然气燃具的额定压力pn=2000pa。
由于低压管网沿程阻力和局部阻力的影响，允许燃具前压力在一定范围内波动。
当燃具前压力在0.75pn~1.5pn内波动时，仍能达到燃具燃烧的要求。
若超出此范围，燃具的热效率低，燃烧不稳定，燃烧噪声大，出现脱火和回火等现象。
另外由于不完全燃烧，烟气中的co含量超标，导致引发事故。
东莞市高层建筑的燃气设计主要采用低压进户，在计算低压高层建筑的压力损失时，应考虑因建筑高度而引起的燃气附加压力δpadd。
计算公式如下：δpadd=9.81（pairpgas）h（1）δpadd——燃气的附加压力，pa；pair——空气的密度，kg/m3；pgas——燃气的密度，kg/m3；h——燃气管道终、起点的高程差，m。
以大港油田天然气为例，pgas=0.839kg/ m3，pair-1.293kg/m3，由式（1），得：δpadd=4.45h下面分析一个特例。
由于附加压力的作用，当超过一定高度时，必然使燃具前压力超过3000pa。
例如某高层引入管处压力p1=2000pa，设定最不得工况，即只有几户用气，管道沿程阻力接近于0，而局部阻力仅为燃气表的阻力（约100pa）。
设用户燃具前的压力为p2，则p2=p1+δpadd—100pa=1900pa+4.45h当p2=3000pa时，h=247m。
现代住宅小区燃气管道设计
现代住宅小区燃气管道设计随着人们生活水平的不断提高，燃气作为一种清洁、高效的能源，在现代住宅小区中得到了广泛的应用。
燃气管道的设计不仅关系到居民的日常生活，更涉及到安全、环保等重要问题。
因此，科学合理的燃气管道设计至关重要。
一、设计前的准备工作在进行燃气管道设计之前，需要对住宅小区的规划、建筑布局、户数、用气需求等进行详细的了解和分析。
同时，还需要收集当地的燃气供应条件、气象资料、地质条件等相关信息。
1、小区规划与建筑布局了解小区的整体规划，包括建筑物的分布、高度、间距等，以便确定燃气管道的走向和敷设方式。
对于高层建筑，需要考虑管道的压力承受能力和补偿措施。
2、户数与用气需求统计小区的总户数以及每户的预计用气量，这将直接影响管道的管径和供气能力的设计。
同时，还需考虑小区内可能存在的商业用户的用气需求。
3、燃气供应条件了解当地燃气的气源类型（如天然气、液化石油气等）、供气压力、气质参数等，以确保设计的管道能够与供气系统相匹配。
4、气象与地质资料收集当地的气象资料，如温度、湿度、风速等，以便在设计中考虑管道的保温、防腐等措施。
地质条件则影响管道的基础和敷设方式，如在地质不稳定地区需要采取特殊的防护措施。
二、燃气管道的布置原则1、安全第一燃气管道的布置应远离易燃易爆场所，避免与电力、热力等管道交叉或平行敷设时保持足够的安全间距。
同时，管道应尽量敷设在人行道、绿化带等人员活动较少的区域。
2、经济合理在满足安全和使用要求的前提下，应尽量缩短管道长度，减少弯头、阀门等管件的使用，以降低建设成本和运行维护费用。
3、便于施工和维护管道的布置应考虑施工的便利性，避免穿越障碍物或难以施工的区域。
同时，应设置必要的检修阀门和检查井，以便于后期的维护和抢修。
4、美观协调燃气管道的敷设应与小区的整体环境相协调，尽量减少对小区景观的影响。
对于外露的管道，应进行适当的装饰和防护处理。
三、管材的选择1、钢管钢管具有强度高、耐高压、耐冲击等优点，适用于长距离、大管径的燃气输送管道。
浅析室内燃气管道的设计

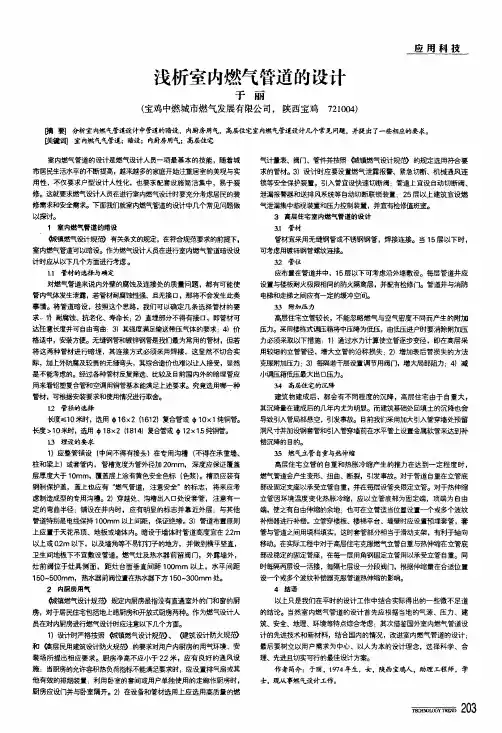

浅析室内燃气管道的设计于丽(宝鸡中燃城市燃气发展有限公司，陕西宝鸡721004)应用科技喃要】分析室内燃气管道设计中管道的暗设，内厨房用气，高层住宅室内燃气管道设计几个常见问题，并提出了一些相应的要求。
房罐词】室内燃气气管道；暗设；内厨房用气；高层桂宅室内燃气管道的设计是燃气设计人员一项最基本的技能，随着城市居民生活水平的不断提高，越来越多的家庭开始注重居室的美观与实用性，不仅要求户型设计人性化，也要求配套设施简洁集中，易于装修。
这就要求燃气设计^、员在进行室内燃气设计时要充分考虑居民的装修需求和安全需求。
下面我们就室内燃气管道的设计中几个常见问题做以探乩1室内燃气管道的暗设供镇燃气设计规；苗有关条文的规定，在符合规范要求的前提下，室内燃气管道可以暗设。
作为燃气设计人员在进行室内燃气管道暗设设计时应从以下几个方面进行考虑。
1．1管材的选择与确定对燃气管道来说内外壁的腐蚀及连接处的质量问题，都有可能使管内气体发生泄露，若管材耐腐蚀|兰E；虽、且无接口，那将不会发生此类事情。
将管道暗设，按照这个思路，我们可以确定几条选择管材的要求：一1j耐腐蚀、抗老化、寿命长；2)直埋部分不得有接口，即管材可达任意长度并可自由弯曲：3)其强宦满足输送带压气体的要求：4)价格适中，安装方便。
无缝钢管和镀锌钢管是蒯门最为常用的管材，但若将这两种管材进行暗埋，其连接方式必须采用焊接，这显然不切合实际，加上外防腐及较贵的无缝弯头，其综合造价也难以让人接受，显然是不能考虑的。
经i蝴管材反复筛选、比较及目前国内外的暗埋管应用来看铝塑复合管和空调用铜管基本能满足E述要求。
究竞选用哪一种管材，可根据安装要求和使用情况进行取舍。
12管径的选择长度≤10米时，选用巾16x2(1612)复合管或巾10x1纯铜管。
七÷度>10米时，j2皂用巾18x2(1814)壶乱台管或巾12×15多皂铜管。
D埋设的要求1)应整管铺设(中间不得有接头)在专用沟槽(不得在承重墙、柱和梁上)或套管内，管槽宽度为管外径加20m m，深度应保证覆盖层厚度大于1O m m，覆盖层上涂有黄色安全色标(色浆)。
施工图设计需收集的资料

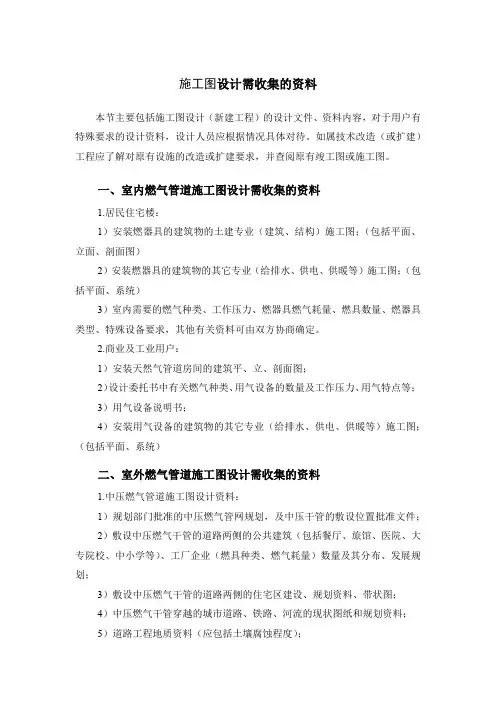

施工图设计需收集的资料本节主要包括施工图设计（新建工程）的设计文件、资料内容，对于用户有特殊要求的设计资料，设计人员应根据情况具体对待。
如属技术改造（或扩建）工程应了解对原有设施的改造或扩建要求，并查阅原有竣工图或施工图。
一、室内燃气管道施工图设计需收集的资料1.居民住宅楼：1）安装燃器具的建筑物的土建专业（建筑、结构）施工图；（包括平面、立面、剖面图）2）安装燃器具的建筑物的其它专业（给排水、供电、供暖等）施工图；（包括平面、系统）3）室内需要的燃气种类、工作压力、燃器具燃气耗量、燃具数量、燃器具类型、特殊设备要求，其他有关资料可由双方协商确定。
2.商业及工业用户：1）安装天然气管道房间的建筑平、立、剖面图；2）设计委托书中有关燃气种类、用气设备的数量及工作压力、用气特点等；3）用气设备说明书；4）安装用气设备的建筑物的其它专业（给排水、供电、供暖等）施工图；（包括平面、系统）二、室外燃气管道施工图设计需收集的资料1.中压燃气管道施工图设计资料：1）规划部门批准的中压燃气管网规划，及中压干管的敷设位置批准文件；2）敷设中压燃气干管的道路两侧的公共建筑（包括餐厅、旅馆、医院、大专院校、中小学等）、工厂企业（燃具种类、燃气耗量）数量及其分布、发展规划；3）敷设中压燃气干管的道路两侧的住宅区建设、规划资料、带状图；4）中压燃气干管穿越的城市道路、铁路、河流的现状图纸和规划资料；5）道路工程地质资料（应包括土壤腐蚀程度）；6）与燃气管道平行或交叉的其他管线（各类电缆、给排水、热水、雨水、蒸汽等管线）的位置、管径、埋深等情况；7）沿线带状区域测量图及道路建设平、断面规划或设计施工图（竣工图）、街道交通量及运输干线的分布情况；8）当地的气候情况：北方最大的冻土厚度，南方地温资料等。
2.中压支管及低压燃气管道（包括庭院管道）施工图设计需收集的资料：1）规划部门批准的中压支管的敷设位置批准文件；2）敷设燃气管道的道路两侧的住宅、公共建筑（包括餐厅、旅馆、医院、大专院校、中小学等）、工厂企业（燃具种类、燃气耗量）数量及其分布、发展规划，主要考虑管径的选取和管道支管的预留；3）燃气管道穿越的城市道路、铁路、河流的现状和规划资料；4）道路工程地质资料（应包括土壤腐蚀程度）；5）小区室外综合管网布置图及各专业的外网施工图；6）城市道路建设平、断面规划或设计施工图（竣工图）；7）与新建燃气管道连接的已建燃气管道的位置、管径、埋深等资料（竣工图）；8）拟设调压装置周围建构筑物情况和地下管线资料；9）当地的气候情况：北方最大的冻土厚度，南方地温资料等。
燃气管道施工图设计文件
燃气管道施工图设计文件一、设计文件组成：1.室内中、低压燃气管道施工图设计文件组成：封面、图纸目录、设计说明书（包括设计、安装、验收说明及要求）、设备材料表、室内燃气管道平面布置图、燃气管道安装系统图、局部管道安装详图（放大图）、水力计算图。
2. 室外中、低压燃气管道施工图设计文件组成：封面、图纸目录、设计说明书、设备材料表、燃气管道平面布置图、燃气管道安装系统图或断面图（城市主要中压管道必须绘制断面图）、局部或节点详图（放大图）、安装标准（包括设计、施工说明、管件、设备安装要求或标准图）、水力计算图。
采取区域调压的一定要有调压柜大样图。
3.水力计算图：所有民用户、商业用户和工业用户的设计都应该通过水力计算来进行管道规格的选取。
低压管网直接接用户或单个调压箱所带户数大于或等于200户、设计中有高层楼栋的燃气工程设计均应配有水力计算图。
二、设计文件内容：1. 封面：按标准格式填写。
2. 图纸目录：图纸名称按下列序号填写：1、图纸目录2、设计说明书3、设备材料表4、XXX天然气管道平面图5、XXX天然气管道系统图6、……………………………3. 设计说明书：内容包括设计依据、设计概况、设计参数、管材及附属设备的选择、施工及验收的要求和执行的标准。
4. 设备材料表：1）设备：主要包括调压柜（调压箱）、计量表、阀门、补偿器（型号、参数）2）管材（材质、标准）3）管件（材质、标准）4）其它：包括托架、警示带、示踪线5. 施工图：内容包括管道平面置图、系统图、纵断图、定向视图、局部管道安装详图、水力计算图。
三、填写的几点要求：1.在图纸目录中按图号的顺序填写，实际张数、折合标准张按实际情况填写，并算出合计数。
2.对管件的性能参数标注要齐全。
设备的名称、规格、型号标注要齐全。
3.对所执行的标准标注要准确。
4.其它项：档案号、图号、阶段、页次、日期填写齐全。
四、施工图上的说明内容：1. 图中的标注方式及基准面的选取；2. 管道的埋深；3. 对于室内燃气管道工程应给出室内、外的高差；4. 对于庭院工程应给出引入管的管径；5. 对设计概况作说明；6. 设计说明书中没有包括的具体工程的一些特殊做法及要求；7. 施工中应注意的一些问题；8. 施工及验收应遵循的规范、标准。
室内燃气管道设计
第四章室内燃气管道设计室内燃气管道设计包括以下几部分：1．引入管；2．用户调压箱；3．室内煤气管道设计；4．室内煤气用具的安装；5．煤气灶具的选用；6．材料。
第一节引入管引入管是指室外燃气管道与室内燃气管道的连接管。
无论是低压还是中压（即自设调压箱的用户）燃气引入管，其布置原则基本相同，一般可分地下引入法和地上引入法两种。
一燃气引入管设计原则1 燃气引入管不得敷设在卧室、浴室、地下室，易燃或易爆品的仓库，有腐蚀性介质的房间，配电间，变电室，烟道和进风道等地方。
燃气引入管应设在厨房或走廊等便于检修的非居住房间内。
如确有困难，可以从楼梯间引入，此时阀门井宜设在室外。
2 燃气引入管进入密闭室时，密闭室必须进行改造，并设置换气口，其通风换气次数每小时不得小于3次。
3 输送湿燃气的引入管，埋设深度应在土壤冰冻线以下，并应有不低于0.01的坡向凝水缸或燃气分配管的坡度。
4 燃气引入管穿过建筑物基础、墙或管沟时，均应设置在套管中，并应考虑沉降的影响，必要时采取补偿措施。
5 燃气引入管最小公称直径，应符合下列要求：（1）当输送人工煤气和矿井气等燃气时，不应小于25mm；（2）当输送天然气和液化石油气等燃气时，不应小于15mm。
6 燃气引入管总管上应设置阀门和清扫口，阀门应选择快速式切断阀。
阀门的设置应符合下列要求：（1）阀门宜设置在室内，对重要用户尚应在室外另设置阀门。
（2）地上低压燃气引入管的直径小于或等于75mm时，可在室外设置带丝堵的三通，不另设置阀门。
二、地下引入法1如图4-1 （《建筑燃气设计手册》p96）所示，室外燃气管道从地下穿过房屋基础或厨房地面直接引入室内。
在室内的引入管上，离地面0.5m处，安装一个DN20～DN25的斜三通作为清扫口。
引入管管材采用无缝钢管，套管可采用普通钢管；外墙至室内地面之管采用加强防腐层绝缘；本图若用于高层建筑时，燃气管在穿墙处预留管洞或凿洞，管洞与燃气管顶的间隙不小于建筑物的最大沉降量，两侧保留一定间隙，并用沥青油麻堵严。
高层民用建筑室内燃气管道的设计简析(全文)
高层民用建筑室内燃气管道的设计简析(全文)方案一：科技文档风格为了确保高层民用建筑室内燃气管道的设计安全可靠，本文将从设计原则、材料选用、管道布置、安全措施等多个方面进行详细分析。
一：设计原则1.1 室内燃气管道设计应符合国家相关规范和标准，如《民用建筑室内燃气设计规范》等。
1.2 根据建筑楼层数和燃气使用负荷，确定管道的口径和布置方式。
1.3 确保燃气管道布置合理，便于维修和检修，并与其他设备保持适当的距离。
二：材料选用2.1 确保使用符合国家标准的燃气管道材质，如高强度无缝钢管、不锈钢管等。
2.2 管道材料应具有抗压、抗腐蚀的特性，确保使用寿命长。
2.3 确保管道连接采用可靠的焊接、密封材料和密封件。
三：管道布置3.1 根据建筑平面布置等因素，合理确定管道引入方式和布置路径。
3.2 确保燃气管道布置避免与其他管道和设备产生冲突，防止交叉干扰。
3.3 确保燃气管道遵循最短路径原则，减少压力损失和能量消耗。
四：安全措施4.1 室内燃气管道应设置检修口与管道连接，方便维修和检修操作。
4.2 确保燃气管道安装完毕后进行严密的气密性测试，确保无泄漏现象。
4.3 安装煤气报警器和防爆阀等安全设施，提供安全保障。
附件：本文涉及工程图纸、相关技术规范等。
法律名词及注释：1. 民用建筑室内燃气设计规范：指国家标准《民用建筑室内燃气设计规范》（GB 50028）。
2. 焊接：将两个或两个以上的金属材料加热到熔融或半熔状态，然后冷却而得到的金属连接方式。
方案二：正式文档风格为确保高层民用建筑室内燃气管道的设计满足安全要求，现对其设计进行简析。
一：设计原则1.1 遵循国家相关规范和标准，如《民用建筑室内燃气设计规范》等。
1.2 根据建筑楼层数和燃气使用负荷，确定管道的口径和布置方式。
1.3 确保燃气管道布置合理，维修和检修便捷，与其他设备保持适当距离。
二：材料选用2.1 选用符合国家标准的燃气管道材质，如高强度无缝钢管、不锈钢管等。
室内燃气管道设计
室内燃气管道设计的探讨0 引言随着人民生活水平的提高,房地产业发展迅速,越来越多的家庭开始注重居室的美观与实用性。
不仅要求户型设计人性化,也要求配套设施简洁集中,易于装修。
新型住宅重视厨卫综合设计,实行整体厨卫是发展方向。
《小康型住宅厨房卫生间设计通则》以及正在制定中的《家用厨房设备》标准规定:将各类管道统一协调布置、统一接口尺寸。
因此,室内燃气管道的设计应充分考虑居民的装修需求和安全需求。
1 室内燃气管道的设计1. 1 室内燃气管道的暗设暗设室内燃气管道的要求,在符合规范要求的前提下,室内燃气管道可以暗设。
镀锌钢管可设在管槽、管道井和吊顶内,同时须加强通风,也要便于检修。
可以把表前后的水平管装在厨房吊顶里,使用难燃材质。
为增强吊顶内的通风,可在吊顶内靠外墙处,安装一台排气扇与灶具、热水器联动。
既可保证暗设的安全性,又可加强排烟。
从国内外的设计及应用来看,室内暗设管道主要采用无缝钢管、塑铝管、铝塑复合管、铜管,后两种应用比较普遍,铜管应用历史最长。
英国、美国的燃气公司在20世纪80年代就在室内燃气管道上采用铝塑复合管。
美国和丹麦的燃气管道非金属化达90 % ,日本现在多采用不锈钢波纹管。
我国四川、吉林、河南等地成功使用了铝塑复合管,佛山、上海等地成功使用了铜管,都有相应的标准(cj / t108 - 99《铝塑复合压力管》、gb/ t 18033 -2000《无缝铜水管和铜气管》) 指导应用。
国内不锈钢波纹管的应用刚刚开始,建设部正在制定《燃气用不锈钢波纹软管》。
cjj 94 - 2009《城镇燃气室内工程施工及验收规范》对室内暗设燃气管道的安装和验收做出了具体规定。
铝塑复合管、铜管和不锈钢波纹管都具有耐腐蚀、耐压、耐高温、阻燃、内表面光滑、柔性抗震、安装方便、与住宅同寿命(50 a) 的特点,但也有在外力冲击下易破损(铝塑复合管最严重) 、费用高的缺点。
根据有关资料,室内暗设管道设计主要注意以下几点:(1) 管材管件的质量一定要符合规范要求。
高层建筑室内燃气管道设计的要点
高层建筑室内燃气管道设计的要点随着建筑行业的发展，越来越多的高层建筑拔地而起。
高层建筑的定义是，超过一定高度和层数的多层建筑。
在美国，24.6m或7层以上视为高层建筑；在日本，31m或8层及以上视为高层建筑；在英国，把等于或大于24.3m得建筑视为高层建筑。
中国自2005年起规定超过10层的住宅建筑和超过24米高的其他民用建筑为高层建筑。
高层建筑由于其自身的特殊性，供气与多层建筑供气有一定的差别。
在高层民用建筑室内天然气管道的设计中要考虑管材选用、燃气附加压力、高层建筑的沉降、室内立管自重及热伸缩等问题。
一、燃气管道管材选用经过对各个地区的燃气公司的调查，高层燃气管材宜采用无缝钢管，连接方式焊接连接。
高层建筑非常重视防火，镀锌钢管接性能不佳，螺纹连接易腐蚀，不宜作为高层建筑燃气管道管材。
仅当楼层在15层以下时，可考虑用镀锌钢管螺纹连接。
根据《城镇燃气设计规范》GB50028-2006第10.2.4条，“在屋面上的燃气管道和高层建筑沿外墙架设的燃气管道，在避雷范围以外时，采用焊接钢管或无缝钢管时其管道壁厚均不得小于4mm。
”因此在设计人员设计时，首先确认燃气管道是否在避雷范围内。
二、燃气附加压力高层建筑高程较高，燃气立管较长，由于城市燃气的密度与空气密度不同，在立管中就会产生较大的附加压力。
附加压力过大，会造成某些用户燃具前压力波动增大，超出燃具稳定工作范围，影响用户燃具的正常燃烧，造成燃气不完全燃烧，甚至发生离焰、脱火、回火和熄火等现象，增大供气不安全性。
控制和消除附加压力的影响，是保证高层供气系统安全正常运行的重要方面。
对于任何复杂的燃气系统的设计，理论计算作为一个步骤都是不可或缺的。
在高层建筑燃气室内管系统的设计中，由附加压头引发的矛盾特别突出，因而\高峰计算、低峰校核\更是必要的。
所谓\高峰计算、低峰校核\是指通过计算(主要是管径的选择)使得在用气高峰时配气系统中最低压力用气点的压力高于燃气用具额定压力范围的下限、在用气低峰时系统中最高压力用气点的压力低于燃气用具额定压力范围的上限。
室内燃气管道设计相关资料
室内燃气管道设计相关资料室内燃气管道设计是室内装修中必不可少的一环节。
正确的燃气管道设计可以保障住宅安全，为业主提供舒适的居住环境。
因此，在燃气管道设计过程中，必须对相关资料有一定的了解，以确保设计参数的合理性和可行性。
一、燃气管道设计的重要性燃气管道作为家庭用气的供应系统，是确保燃气安全和供给质量的关键设施。
因此，在进行燃气管道设计时，必须遵循一定的规范和标准，确保设计的可靠性、安全性和合理性。
否则，可能会导致燃气泄漏、燃气爆炸等事故的发生，严重危及住户的生命财产安全。
二、燃气管道设计的基本要求1. 燃气管道设计必须遵循国家规范和标准，如《城市燃气工程技术规范》等。
同时，要结合实际情况确定管道的设计参数，如管径、压力等。
2. 在进行燃气管道设计时，必须充分考虑防火和通风设施。
对于可能出现火灾的区域，应采取火灾防护措施；对于没有通风的区域，应考虑加强通风设施以保持空气流通。
3. 在管道设计中，需要采用专业的设计软件、计算公式和工具。
同时要采用高质量的材料，确保管道的稳定性和耐腐蚀性。
4. 燃气管道需要有明确的管道布置方案，并进行合理的支架和吊架设计，以确保管道的安全、稳定运行。
5. 燃气管道的安装必须由专业人士进行，并经过现场验收和测试，以确保燃气供应质量和安全性。
三、燃气管道设计相关资料1. 建筑物燃气工程设计规范：该规范由国家住房和城乡建设部和国家能源局联合发布，是燃气工程设计的重要参考文献。
包括燃气管道设计和施工规范、燃气器具选型和布置、燃气计量和计量设施的选型和布置等。
2. 燃气管道设计手册：该手册由中国城市燃气协会发布，详细介绍了燃气管道设计的基本原理、管道布置和支架设计、燃气设备选型、安装和检验、防火和防爆等方面的内容。
是燃气管道设计工程师和技术人员的重要参考资料。
3. 燃气管道设计软件：随着科技的发展，越来越多的燃气管道设计软件出现，如AutoCAD、PDMS等，这些软件可以帮助设计师更加精准地设计燃气管道布局，优化管道支架设计，提高设计效率和精度。
城镇燃气管道相关书籍
城镇燃气管道相关书籍一、燃气基础知识《燃气基础知识》是一本全面介绍燃气基本知识的书籍，包括燃气的种类、性质、生产、储存、运输等方面的内容。
该书适合初学者了解燃气行业的基本情况。
二、城镇燃气管道设计《城镇燃气管道设计》详细介绍了城镇燃气管道的设计原理、设计流程、管道材料选择、管道施工等方面的知识。
该书是城镇燃气管道设计人员的必备参考书。
三、管道材料与施工《管道材料与施工》主要介绍管道材料的选择与使用，以及管道施工的工艺、技术、设备等方面的知识。
该书对于了解管道材料性能和掌握管道施工工艺具有很高的参考价值。
四、燃气设备与安全《燃气设备与安全》详细介绍了燃气设备的种类、原理、使用、维护等方面的知识，同时也对燃气安全进行了深入的探讨。
该书是保障燃气设备安全运行的必备手册。
五、法律法规与标准《法律法规与标准》汇集了与燃气行业相关的法律法规和标准，为燃气行业从业者提供法律指导和标准参考。
该书是了解燃气行业法规和标准的权威资料。
六、燃气行业发展趋势《燃气行业发展趋势》分析了当前和未来燃气行业的发展趋势，包括市场需求、技术进步、政策环境等方面的内容。
该书对于了解燃气行业的未来发展具有很高的参考价值。
七、环保与节能技术《环保与节能技术》重点介绍了燃气行业中的环保与节能技术，包括清洁能源的开发利用、能源效率提升等方面的内容。
该书是推动燃气行业绿色发展的有益参考。
八、维护与管理实务《维护与管理实务》针对燃气管道的维护与管理提供了实用的方法与建议，包括日常检查、维修保养、安全管理等方面的内容。
该书对于保障燃气管道安全运行具有很高的实用价值。
九、事故预防与应急处理《事故预防与应急处理》详细介绍了燃气事故的预防措施和应急处理方法，包括事故原因分析、预防措施制定、应急预案制定等方面的内容。
该书是提高燃气安全意识的重要读物。
现代住宅室内燃气管道设计浅析
现代住宅室内燃气管道设计浅析摘要：管道燃气是现代住宅的重要组成部分，燃气具有易燃易爆性，泄漏后易发生安全事故，所以室内燃气管道设计应引起燃气从业人员足够的重视。
现代住宅主要有多层建筑和高层建筑，建筑不同，室内燃气管道设计也有所差异。
下面就多层住宅和高层住宅的室内燃气管道设计要点进行分析，仅供参考借鉴。
关键词：燃气管道；引入管；立管；燃气表；快速切断阀；自动切断阀前言：城镇化促进了住宅的建设，提升了人们的生活水平，改善了人们的居住条件。
近年来，房地产行业得到了迅猛的发展，而且更多的居民开始关注家居环境的美观性以及实用性。
消费者在购买房屋时，除了对户型的设计提出了更高的要求之外，也要求相应的配套设施完善，同时还要求便于日后的装修，便于后期的使用、美观等。
所以，在对建筑物室内燃气管道进行设计的过程中，应当考虑到居民使用过程中的安全要求以及日后装修的需求。
1多层建筑室内燃气管道设计1.1户外立管、户外集中挂表方案多层住宅总层高较小，当外立面较平整且首层具备集中设置燃气表条件时采用户外立管管束户外集中挂表方案，这种方式户内燃气道少，对用户影响小，安全性好，燃气表位于户外便于检修、抄表等（见图）。
多层住宅户外立管、户外集中挂表实例1.2户内立管、户内挂表方案。
当外立面造型较复杂或首层不具备集中挂表条件时采用户内立管及户内挂表方案。
厨房内的主要设施有灶具、排烟罩、水盆、冰箱、橱柜、燃气热水器等。
因政策性住房的影响，目前小户型居多，加上上述众多设施使得原本面积不大的厨房更加紧凑，给燃气管道设置带来了诸多问题。
主要的立管方案有：一是紧贴外墙（窗边）设置；二是设计在烟道边窗一侧；三是设计在烟道边灶具一侧；四是当烟道不靠近外墙时，条件受限时也可设置在烟道边（尽量少采用）。
燃气表可采用低位挂表设置在下厨柜内灶具下方，或采用高位挂表设置在吊柜中。
目前采用较多的是户内立管靠外墙燃气表设置在下厨柜内的方案。
室内燃气管道设置应严格遵守《城镇燃气设计规范》中关于室内燃气管道与电气设备、相邻管道之间的净距要求，当燃气管道及燃气表设置在橱柜内时，橱柜门应设置通风孔或百叶等通风措施防止燃气集聚发生安全事故。
燃气管道工程设计完全手册(doc 83页)
燃气管道工程设计完全手册(doc 83页)目录第一章燃气设计基本规定 (1)第一节绘图基本要求及设计图例 (1)1.燃气专业制图的一般规定 (1)2.设计文件标识 (3)3.常用绘图比例 (5)4.燃气专业设计制图标准 (6)5.设计图例 (12)第二节燃气管道施工图设计文件组成 (12)1.燃气管道施工图设计文件组成 (12)2.燃气管道施工图设计文件组成的内容 (13)3.对设计文件内容填写的几点要求 (14)4.施工图上的说明内容 (14)5.设计文件的格式规定 (15)第三节燃气管道施工图设计常用技术标准 (15)1.国家标准 (15)2.行业标准 (23)3.参考资料 (26)第二章燃气管道施工图设计 (29)第一节施工图设计需收集的资料 (29)8.低压燃气管道单位长度的摩擦阻力损失计算： (60)9.室外常用管道规格计算： (62)第四节施工图设计要点 (63)1.室内燃气管道工程施工图设计要点： (63)2.室外燃气管道工程施工图设计要点： (81)3.调压室燃气管道施工图设计要点： (90)4锅炉房燃气管道工程施工图设计要点： (93)第五节穿跨越工程设计要点 (94)一、管道穿越工程 (94)二、管道跨越工程 (113)第六节管材及附件的选用 (123)1.室内燃气管道的管材及管件选用. 1232.室外燃气管道的管材及管件选用. 1243.穿跨越工程管材的选用见第五节。
(125)4.阀门的选用 (125)5.补偿器的选用 (125)6.凝水缸的选用原则 (125)第七节调压装置 (126)1.调压器的作用和性能参数 (126)2.调压器的选择 (133)3.调压箱（站）设计说明 (133)4.调压装置的选择 (136)6. 调压站（箱）的工艺设计 (140)7.调压器的安装调试应按照设备说明书和有关要求进行。
(142)8.其它有关调压站的设计要求见《城镇燃气设计规范》。
(142)第八节计量装置 (142)1.城市燃气流量计的类型及特点 (142)2.燃气计量装置的选型 (149)3.燃气计量装置设置要求 (155)4.燃气表安装位置确定 (155)5.燃气表的保护装置 (157)6.燃气表的安装场所： (158)第九节法兰、垫片、紧固件 (159)室内天然气管道施工图设计总说明 (204)室外天然气管道施工图设计总说明 (213)本手册引用标准：GB50028—93 城镇燃气设计规范（2002年版）GB16914—1997 燃气燃烧器具安全技术通则GB50235—97 工业金属管道工程施工及验收规范GB50236 现场设备、工业管道焊接工程施工及验收规范GB16802 城镇燃气调压器GB3323—87 钢融化焊对接接头射线照相和质量分级GB50251—94 输气管道工程设计规范GB50041—92 锅炉房设计规范CJJ12—99 家用燃气燃烧器具安装及验收规程CJJ63—95 聚乙烯燃气管道工程技术规程CJJ94—2003 城镇燃气室内工程施工及验收规范CJJ33—89 城镇燃气管道施工及验收规范SY/T0015.1—98 原油和天然气输送管道穿跨越工程设计规范穿越工程SY/T0015.2 —98 原油和天然气输送管道穿跨越工程设计规范跨越工程SY0470 石油天然气管道跨越工程施工及验收规范SY/T4079—95 石油天然气管道穿越工程施工及验收规范第一章燃气设计基本规定第一节绘图基本要求及设计图例1.燃气专业制图的一般规定1.1设计图纸幅面及尺寸1.1.1标准图幅图纸按尺寸（图幅）大小分为五个规格，分别为A0、A1、A2、A3、A4,尺寸大小见表－1。
室内燃气管道设计
室内燃气管道设计随着人们对室内空气质量的要求越来越高，室内燃气管道设计也越来越重要。
室内燃气管道设计要考虑燃气供应、燃气安全以及美观等多个方面。
下面将分别从这几个方面为大家介绍室内燃气管道设计的注意事项。
一、燃气供应燃气供应是室内燃气管道设计的首要问题。
室内燃气管道设计需要考虑燃气的种类、燃气消耗量、燃气供应压力等因素。
首先，针对燃气的种类，我们需要知道直接燃气和液化石油气两种燃气的不同特点，并根据使用场景选择使用何种燃气。
其次，我们要根据燃气消耗量和使用场景选择合适的燃气管道直径和长度，在保证燃气供应充足的情况下降低成本。
最后，我们需要确定燃气供应压力，确保燃气能够稳定流动，避免燃气泄漏和其他安全问题的发生。
二、燃气安全当谈到室内燃气管道设计时，燃气安全是必须考虑的问题。
高效的燃气管道设计不仅需要保证燃气供应充足，也需要杜绝燃气漏气的情况。
有几种方法可以确保燃气的安全：首先，我们需要选择优质的管材，加强管道的接口密封，尽可能的杜绝管道漏气现象。
其次，我们需要在管道连接处安装安全阀门，这些装置可以在管道出现燃气泄漏时立即关闭，避免火灾等安全问题的发生。
最后，在使用过程中，我们需要定期对燃气管道进行维护和检查，以确保管道的安全运行，避免燃气泄漏等安全问题的出现。
三、美观除了燃气供应和安全问题，室内燃气管道设计还需要考虑美观方面的问题。
在室内燃气管道设计过程中，我们需要将燃气管道尽可能地隐藏在吊顶、地面、墙角等隐蔽的位置，保持室内空间的整洁美观。
在选择燃气管道的时候，我们可以选择颜色和尺寸相匹配的管道，使其与室内的装修风格相呼应。
综上所述，室内燃气管道设计是一个需要考虑多个因素的复杂过程，需要对燃气供应、燃气安全和美观等方面进行全面考虑。
只有在这些方面都得到合理的解决，才能够保证室内燃气管道的稳定运行，避免安全问题的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内燃气管道设计、设计依据:1、国家标准《城镇燃气技术规范》GB50494-20092、国家标准《城镇燃气设计规范》GB50028-20063、上海市工程建设规范《城市煤气、天然气管道工程技术规程》DGJ08-10-20044、上海市工程建设规范《燃气直燃型吸收式冷热水机组工程技术规程》DGJ08-74-20045、上海市工程建设规范《住宅设计标准》DGJ08-20-2007二、设计内容1、燃气压力级制：室内用户最高压力要求1）国家规范：表10 . 2 . 1用户室内燃气管道的最高压力（表压Mpa）注：1液化石油气管道的最高压力不压大于0.14MPa ;2管道井内的燃气管道的最高压力不应大于0 . 2MPa ;3室内燃气管道压力大于0 . 8MPa的特殊用户设计应按有关专业规范执行。
（技规第6.4.1.3条，不应大于0.8Mpa的说明可按注3执行）表10 . 2 . 2民用低压用气设备燃烧器的额定压力（表压kPa）2）上海规范：第5.1.1条居民生活用燃气应采用低压供应，低压燃气供应的民用燃具额定压力不应低于：人工煤气O.OIMPa 天然气0.02 MPa2、管材选择10 . 2 . 4室内燃气管道选用钢管时应符合下列规定：1钢管的选用应符合下列规定：1）低压燃气管道应选用热镀锌钢管（热浸镀锌），其质量应符合现行国家标准《低压流体输送用焊接钢管》GB / T 3091的规定；2）中压和次高压燃气管道宜选用无缝钢管，其质量应符合现行国家标准《输送流体用无缝钢管》GB /T8163的规定；燃气管道的压力小于或等于0 • 4MPa时，可选用本款第1）项规定的焊接钢管。
2钢管的壁厚应符合下列规定：1）选用符合GB /T 3091标准的焊接钢管时，低压宜采用普通管，中压应采用加厚管；2）选用无缝钢管时，其壁厚不得小于3mm，用于引入管时不得小于3. 5mm ;3）在避雷保护范围以外的屋面上的燃气管道建筑沿外墙架设的燃气管道，采用焊和高层接钢管或无缝钢管时其管道壁厚均不得小于4mm。
3钢管螺纹连接时应符合下列规定：1）室内低压燃气管道（地下室、半地下室等部位除外）、室外压力小于或等于0 • 2MPa的燃气管道，可采用螺纹连接；管道公称直径大于DN100时不宜选用螺纹连接。
2）管件选择应符合下列要求：管道公称压力PN< 0. 01MPa时，可选用可锻铸铁螺纹管件；管道公称压力PN < 0. 2MPa时，应选用钢或铜合金螺纹管件。
3）管道公称压力PN < 0. 2MPa时，应采用现行国家标准《55。
密封螺纹第2部分：圆锥内螺纹与圆锥外螺纹》GB／T 7306 ．2 规定的螺纹（锥／锥）连接。
4）密封填料，宜采用聚四氟乙烯生料带、尼龙密封绳等性能良好的填料。
4 钢管焊接或法兰连接可用于中低压燃气管道（阀门、仪表处除外），并应符合有关标准的规定。
10 ．2．5 室内燃气管道选用铜管时应符合下列规定：1 铜管的质量应符合现行国家标准《无缝铜水管和铜气管》GB／T 18033 的规定。
2 铜管道应采用硬钎焊连接，宜采用不低于1．8 %的银（铜一磷基）焊料（低银铜磷钎料）。
铜管接头和焊接工艺可按现行国家标准《铜管接头》GB／T 11618 的规定执行。
铜管道不得采用对焊、螺纹或软钎焊（熔点小于500 C）连接。
3 埋入建筑物地板和墙中的铜管应是覆塑铜管或带有专用涂层的铜管，其质量应符合有关标准的规定。
4 燃气中硫化氢含量小于或等于7mg ／m3 时，中低压燃气管道可采用现行国家标准《无缝铜水管和铜气管》GB／T 18033 中表3-1 规定的 A 型管或 B 型管。
5 燃气中硫化氢含量大于7mg ／m3 而小于20mg ／m3 时，中压燃气管道应选用带耐腐蚀内衬的铜管；无耐腐蚀内衬的铜管只允许在室内的低压燃气管道中采用；铜管类型可按本条第 4 款的规定执行。
6 铜管必须有防外部损坏的保护措施。
10 ．2．6 室内燃气管道选用不锈钢管时应符合下列规定：1 薄壁不锈钢管：1）薄壁不锈钢管的壁厚不得小于0．6mm（DN15 及以上），其质量应符合现行国家标准《流体输送用不锈钢焊接钢管》GB／T 12771 的规定；2）薄壁不锈钢管的连接方式，应采用承插氩弧焊式管件连接或卡套式管件机械连接，并宜优先选用承插氩弧焊式管件连接。
承插氩弧焊式管件和卡套式管件应符合有关标准的规定2 不锈钢波纹管：1）不锈钢波纹管的壁厚不得小于0 ．2mm ，其质量应符合国家现行标准《燃气用不锈钢波纹软管》CJ ／T197 的规定；2）不锈钢波纹管应采用卡套式管件机械连接，卡套式管件应符合有关标准的规定。
3 薄壁不锈钢管和不锈钢波纹管必须有防外部损坏的保护措施。
10 ．2．7 室内燃气管道选用铝塑复合管时应符合下列规定：1 铝塑复合管的质量应符合现行国家标准《铝塑复合压力管第1 部分：铝管搭接焊式铝塑管》GB ／T 18997 ．1 或《铝塑复合压力管第2 部分：铝管对接焊式铝塑管》GB ／T 18997 ．2 的规定。
2 铝塑复合管应采用卡套式管件或承插式管件机械连接，承插式管件应符合国家现行标准《承插式管接头》CJ ／T 110 的规定，卡套式管件应符合国家现行标准《卡套式管接头》CJ ／T111 和《铝塑复合管用卡压式管件》CJ／T 190 的规定。
3 铝塑复合管安装时必须对铝塑复合管材进行防机械损伤、防紫外线（UV）伤害及防热保护。
1）环境温度不应高于60 °C并应符合下列规定::2）工作压力应小于10kPa ；3）在户内的计量装置（燃气表）后安装。
3、室内管道敷设3.1 管径选用:1 ）国家规范:生活用气量见第10.2.9 条，燃具同时工作系数见附录F 。
A、居民生活用燃气计算流量可按下式计算：Q h kNQ n式中Qh ——燃气管道的计算流量（m3 ／h）；k――燃具同时工作系数，居民生活用燃具可按附录F确定；N――同种燃具或成组燃具的数目；Qn ――燃具的额定流量（m3 ／h）。
B、商业用和工业企业生产用燃气计算流量应按所有用气设备的额定流量并根据设备的实际使用情况确定。
附加压头见第10.2.13 条计算低压燃气管道阻力损失时，对地形高差大或高层建筑立管应考虑因高程差而引起的燃气附加压力。
燃气的附加压力可按下式计算：H 9.8 （ k m） h（10 ．2．13）式中△H ——燃气的附加压力（Pa）；pk ――空气的密度（kg /m3）;pm --- 燃气的密度（kg / m3）;h ――燃气管道终、起点的高程差（m）。
2）上海规范见1025条（P57 ）当管道高程有变化时产生的附加压力可按下列公式计算：Pf 10（ K R）H（10．2．5）式中Pf——附加压力（Pa）；pk ――空气的密度（kg /m3）;pR――燃气的密度（kg /m3）;H ---- 管道计算末端和始端的高程差（m）。
3.2 进户（引入）管最小管径：1 ）国家规范：见第10.2.18条（P142 ）10．2．18 燃气引入管的最小公称直径应符合下列要求：1 输送人工煤气和矿井气不应小于25mm ；2 输送天然气不应小于20mm ；3 输送气态液化石油气不应小于15mm 。
2 ）上海规范：见第5.1.7条（P142 ）燃气立管上预留安装燃气计量表接口的管径不应小于：人工煤气DN32 天然气DN20高度宜离室内地坪 2.20m ，燃气计量表底离室内地坪高度为 1.8 00..2100 m ，户外燃气计量表应安装在铁箱内。
3.3 地下室、半地下室1）国家规范：见第10.2.21 条（P142 ）强条及注见第10.2.22 、10.2.23 条（P143 ）1O ．2．21 地下室、半地下室、设备层和地上密闭房间敷设燃气管道时，应符合下列要求：1 净高不宜小于2 ．2m 。
2应有良好的通风设施。
房间换气次数不得小于3次/ h ;并应有独立的事故机械通风设施，其换气次数不应小于6次/h。
3 应有固定的防爆照明设备。
4 应采用非燃烧体实体墙与电话间、变配电室、修理间、储藏室、卧室、休息室隔开。
5 应按本规范第10 ．8 节规定设置燃气监控设施。
6 燃气管道应符合本规范第10．2．23 条要求。
7 当燃气管道与其他管道平行敷设时，应敷设在其他管道的外侧。
8 地下室内燃气管道末端应设放散管，并应引出地上。
放散管的出口位置应保证吹扫放散时的安全和卫生要求。
注：地上密闭房间包括地上无窗或窗仅用作采光的密闭房间等。
10 • 2 . 22液化石油气管道和烹调用液化石油气燃烧设备不应设置在地下室、半地下室内。
当确需要设置在地下一层、半地下室时，应针对具体条件采取有效的安全措施，并进行专题技术论证。
10. 2 . 23敷设在地下室、半地下室、设备层和地上密闭房间以及竖井、住宅汽车库（不使用燃气，并能设置钢套管的除外）的燃气管道应符合下列要求：1管材、管件及阀门、阀件的公称压力应按提高一个压力等级进行设计；2管道宜采用钢号为10、20的无缝钢管或具有同等及同等以上性能的其他金属管材；3除阀门、仪表等部位和采用加厚管的低压管道外。
均应焊接和法兰连接；应尽量减少焊缝数量，钢管道的固定焊口应进行100 %射线照相检验，活动焊口应进行10 % 射线照相检验。
其质量不得低于现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB 50236 —98中的川级；其他金属管材的焊接质量应符合相关标准的规定。
2 ）上海规范：见第449、4410条（P27 ）4. 4 . 9燃气管道不应敷设在无窗的地下室，当确需敷设时，应符合下列要求：1采用加厚无缝钢管并防腐，加厚钢管规格见表449表449 加厚无缝钢管规格（mm）2应有良好的通风设施。
房间换气次数不得小于3次/h ;并应有独立的事故机械通风设施，其换气次数不应小于6次/ h。
3在地下室的适当位置设置性能可靠的可燃气体报警器（以下简称报警器）和紧急切断阀。
报警器应能满足当燃气泄漏浓度达到爆炸下限25%时能报警的要求，并在报警持续一分钟后，能使紧急切断阀切断气源。
4紧急切断阀应采用自动关闭、现场人工开启型，并设置在地面层专用小间内，不设旁通。
当有多个用气房间时，应设分区报警器和紧急切断阀。
自动切断阀应有两路控制，一路由报警器控制，另一路与排风机联锁，排风机应防爆，排风机停机时，应能自动切断气源。
报警器报警持续一分钟后紧急切断阀应自动切断气源。
5燃气管道的末端应设安全泄压阀放散管，其管口应接到地面安全处，高出地面高度不应小于3m o6人工煤气管道，在管道的最低处应设置可拆卸的集水装置。
7与电话间、变配电室、修理间、储藏室、卧室、休息室等用实体墙隔开。
8 o9消防控制中心或监视室应有显示各点报警，各点浓度、故障信号和紧急切断阀启、源闭状态的装置。
