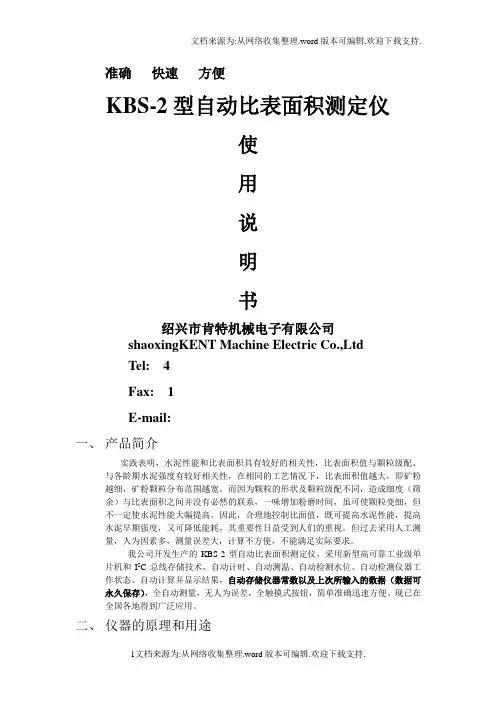

自动比表面积仪说明书

准确快速方便

KBS-2型自动比表面积测定仪

使

用

说

明

书

绍兴市肯特机械电子有限公司

shaoxingKENT Machine Electric Co.,Ltd

Tel: 4

Fax: 1

E-mail

一、产品简介

实践表明，水泥性能和比表面积具有较好的相关性，比表面积值与颗粒级配、与各龄期水泥强度有较好相关性，在相同的工艺情况下，比表面积值越大，即矿粉越细，矿粉颗粒分布范围越宽。而因为颗粒的形状及颗粒级配不同，造成细度（筛余）与比表面积之间并没有必然的联系，一味增加粉磨时间，虽可使颗粒变细，但不一定使水泥性能大幅提高。因此，合理地控制比面值，既可提高水泥性能，提高水泥早期强度，又可降低能耗，其重要性日益受到人们的重视。但过去采用人工测量，人为因素多，测量误差大，计算不方便，不能满足实际要求。

我公司开发生产的KBS-2型自动比表面积测定仪，采用新型高可靠工业级单片机和I2C总线存储技术，自动计时、自动测温、自动检测水位、自动检测仪器工作状态、自动计算并显示结果，自动存储仪器常数以及上次所输入的数据（数据可永久保存），全自动测量，无人为误差，全触摸式按钮，简单准确迅速方便。现已在全国各地得到广泛应用。

二、仪器的原理和用途

本仪器主要是根据国家标准GB8074—87水泥比表面积测定方法规，并参照美国ASMTC204—75透气改进制成。

基本原理是采用一定量的空气，透过具有一定空隙率和一定厚度的压实粉层时所受的阻力不同而进行测定的，它主要应用于测定水泥、煤粉、火药等粉状物料的比表面积。

三、仪器

a)仪器的主要技术参数

1．1 透气圆筒内腔直径Ø+0.05mm

1．2透气圆筒内腔试料层高度15±0.5mm

1．3穿孔板孔数35个

穿孔板孔径Ø1.0mm

穿孔板板厚1—0.10mm

1．4电磁泵工作电压周波220V 50HZ

1．5 电磁泵功耗<

1．6 仪器重量2.8Kg

1．7 外形尺寸280mm×150mm×420mm

四．仪器的使用方法及操作步骤

1．0 仪器面板说明，如图：

1．1 仪器的使用

①加水：接通电源，按复位键，仪器显示LL_ _ , 并闪烁, 往U形管中加水，待

水位慢慢地快接近最下面的光电开关时，在在U形管右边放入浮球，当浮球接近

最下面的光电开关时，改用滴管加水，当仪器显示温度时(如20℃ ),表示水位已

够.

②仪器的漏气检查,进行试验前，必须检查仪器是否漏气。检查的方法是，用胶

皮塞塞紧圆筒口(胶塞与玻璃管需用凡士林密封),按测定按钮秒，显示器显示cd_

_，然后连续按确认按钮直到气泵抽气，气泵停止后，用手表计时，在5分钟之

内液面如未明显下降，显示器仍然显示cd_ _，就证明仪器并未漏气；否则必须找出漏气处用活塞油脂(如凡士林)加以密封。

③气泵速度调整:如果电磁泵抽气速度过快或过慢可用螺丝刀调整仪器后背面圆

孔内螺丝，顺时针调为减小，逆时针调为增大。(如图)

2．仪器的标定

2．1 标定物料—使用比表面积接近280.0m/g和400.0m/g的标准物料对试验仪器进行标定。标准物料在使用前应保持与室温相同。

2．2 粉料层体积的测定

所用工具，如图：

测定粉料层的体积用下述水银排代法

a．将二片滤纸沿筒壁放入透气筒内，用推杆的大端往下按，直到滤纸平整地放在穿孔板上，然后装满水银，用一小块薄玻璃板轻压水银面，使水银面与圆筒上

口平齐，并保证玻璃板与水银表面之间没有气泡或空洞存在，从圆筒中倒出水

银，准确称重至0.001g，重复几次测定，到数值基本不变为止，并记录水银质

量P。

b．从圆筒中取出一片滤纸，然后加入适量(一般约3.3g)的粉料，轻敲圆筒的周边使粉料层表面平坦，再盖上一层滤纸，用捣器压实，直到捣器的支持环与圆筒

顶边接触为止，取出捣器，再在圆筒上部加入水银，同上述方法使水银面与圆

筒上口平齐，再倒出水银称重，记录水银质量P 。称重精确到0.05g c．试料层占有的体积用下式计算：（精确到0.005cm）

V=(P—P )/ρ水银

式中：V—试料层体积（cm3）

P—圆筒内未装料时，充满圆筒的水银质量（g）

P—圆筒内装料后，充满圆筒的水银质量（g）

ρ水银—试验温度下水银的密度（g/cm）(见表一)

该试料层体积的测定，至少应进行二次，每次应单独压实，取二次数值相差不超过0.005 cm的平均值，并记录测定过程中圆筒附近的温度，每隔一季度到半年应重新校正试料层体积。

注1：应制备坚实的水泥层，如太松或水泥层不到要求的体积时，应调整水泥的试用量。

表一在不同温度下水银密度、空气粘度n和√n

室温（℃）水银密度（g/cm3）空气粘度n √n

8

10

12

14

16

18

20

22

24

26

28

30

32

34

2．3 水泥标准试样和待测水泥试样的制备

2．31水泥试样，应先通过0.9mm的方孔筛，再在110±5℃下烘干，冷却至室温。2．32 将试样倒入100ml的密封瓶内用力摇用2min，将结块成团的试样振碎，使试样松散，静置2min后，打开瓶盖，轻轻搅拌，使在松散过程中沉到表面的细粉分布到整个试样中去。

2．33 确定试用量，校正试验用的标准试样重量和测定水泥的重量，应达到制备的试料层中空隙率为±计算式为：

W=ρV(1—ε)

式中：W—需要的试用量（g）
