阀门知识简介完全版_-_(中)
阀门基础知识简介

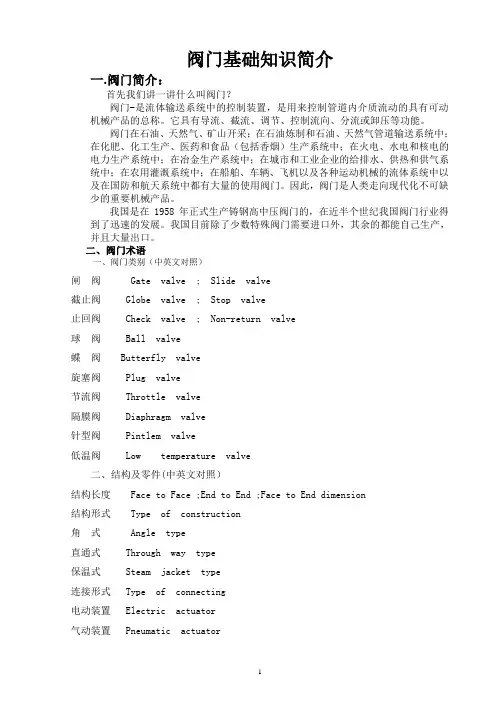

阀门基础知识简介一.阀门简介:首先我们讲一讲什么叫阀门?阀门-是流体输送系统中的控制装置,是用来控制管道内介质流动的具有可动机械产品的总称。
它具有导流、截流、调节、控制流向、分流或卸压等功能。
阀门在石油、天然气、矿山开采;在石油炼制和石油、天然气管道输送系统中;在化肥、化工生产、医药和食品(包括香烟)生产系统中;在火电、水电和核电的电力生产系统中;在冶金生产系统中;在城市和工业企业的给排水、供热和供气系统中;在农用灌溉系统中;在船舶、车辆、飞机以及各种运动机械的流体系统中以及在国防和航天系统中都有大量的使用阀门。
因此,阀门是人类走向现代化不可缺少的重要机械产品。
我国是在1958年正式生产铸钢高中压阀门的,在近半个世纪我国阀门行业得到了迅速的发展。
我国目前除了少数特殊阀门需要进口外,其余的都能自己生产,并且大量出口。
二、阀门术语一、阀门类别(中英文对照)闸阀 Gate valve ; Slide valve截止阀 Globe valve ; Stop valve止回阀 Check valve ; Non-return valve球阀 Ball valve蝶阀 Butterfly valve旋塞阀 Plug valve节流阀 Throttle valve隔膜阀 Diaphragm valve针型阀 Pintlem valve低温阀 Low temperature valve二、结构及零件(中英文对照)结构长度 Face to Face ;End to End ;Face to End dimension结构形式 Type of construction角式 Angle type直通式 Through way type保温式 Steam jacket type连接形式 Type of connecting电动装置 Electric actuator气动装置 Pneumatic actuator齿轮操作 Gear operation手轮操作 Hand wheel阀体 Body阀盖 Bonnet;cover;cap;lid阀瓣 Disc闸板 Wedge阀杆 Stem;Spindle阀杆螺母 Stem nut;Yoke nut填料函 Stuffing box填料压盖 Gland支架 Yoke上密封 Back seat阀座 Seat螺栓 Blot螺母 Nut填料 Packing]球体 Ball销轴 Hinge pin摇杆 Arm ;Hinge密封面 Seal face主要性能参数 Specification公称压力 (PN) Nominal pressure 公称通径(DN) Nominal diameter工作压力 Working pressure壳体试验 Shell test密封试验 Seal test三、其它术语(中英文对照)BW 对焊连接方式SW 承插焊连接方式F.P 全通径BB-螺栓连接阀盖PSB-内压自密封阀盖G.O=齿轮操作BG-伞齿轮PWHT-焊后热处理PCD-中心圆直径H.F=硬质面CS-碳钢FS-锻钢AS-合金钢SS-不锈钢CI-铸铁OS&Y-明杆支架结构三、阀门参数(一)公称尺寸公称尺寸DN是管路系统中所有管路附件用数字表示的尺寸,以区别用螺纹或外径表示的那些零件。
阀门知识简介完全版
阀门知识简介完全版阀门是指用来控制流体(液体、气体、散体物料)流动的装置,具有启、闭、调节、分流、防止倒流等功能。
它广泛应用于石油、化工、冶金、电力、水处理等行业,起着重要的作用。
本文将全面介绍阀门的基本知识,包括阀门分类、结构构造、工作原理和常见问题等。
一、阀门分类根据使用场景、功能和控制要求,阀门可以分为多种不同的类型。
常见的阀门主要包括以下几类:1. 根据结构形式分类- 截止阀:用于启闭管道,调节流量的阀门。
主要包括闸阀、刀闸阀和截止阀等。
- 止回阀:用于防止介质倒流的阀门。
常见的有升降式止回阀和旋启式止回阀等。
- 调节阀:用于精确调节流量和压力的阀门。
如调节蝶阀、调节球阀等。
- 安全阀:用于在管道压力超过设定值时释放过压的阀门。
- 其他特殊用途阀门:如减压阀、抗腐蚀阀等。
2. 根据控制方式分类- 手动阀:通过人工操作实现开启、关闭等功能。
- 自动阀:通过自动控制系统实现开关、调节等功能。
- 气动阀:通过压缩空气控制阀门动作的阀门类型。
- 电动阀:通过电动机驱动实现阀门开关、调节等操作。
3. 根据阀门材质分类- 铸铁阀门:适用于一般工况,具有较低的成本和良好的耐腐蚀性能。
- 不锈钢阀门:适用于耐腐蚀要求较高的场合。
- 钛合金阀门:适用于耐腐蚀性能要求极高的特殊场合。
二、阀门结构构造阀门的结构构造多种多样,不同类型的阀门具有不同的结构特点。
以下是一些常见的阀门结构构造:1. 闸阀:由阀体、闸板(阀瓣)、阀杆、填料和手轮等组成。
阀杆与手轮通过螺纹连接,通过旋转手轮来提高或降低阀板的位置,从而控制阀门的启闭。
2. 蝶阀:主要由阀体、阀杆、阀板和密封圈等组成。
阀板位于阀体内,通过旋转阀杆来调整阀板的位置,从而控制介质的流量。
3. 球阀:由阀体、球体、阀杆和密封圈等构成。
球体通过90度的旋转来实现阀门的启闭和流量的调节。
4. 其他阀门:如蝶截止阀、旋塞阀、调节蝶阀等。
每种阀门的结构构造都有其独特的设计特点和应用场景。
阀门知识简介PPT课件
随着工业自动化和智能化的发展,阀门市场需求 将持续增长,同时市场竞争也将更加激烈。
3
阀门行业政策与建议
政府应加大对高效、节能、环保型阀门的支持力 度,鼓励企业加强技术创新和品牌建设。
THANKS
感谢观看
更换磨损件
及时更换阀门的磨损件, 如密封件、填料等,保证 阀门的密封性能和使用寿 命。
阀门常见故障及排除
阀门泄漏
检查阀门的密封件和填料,如有 损坏或老化应及时更换;检查阀 门的操作机构,确保其正常工作。
阀门卡涩
检查阀门的操作机构,确保其润滑 良好;检查阀门的通道,确保其畅 通无阻。
阀门开关不灵活
检查阀门的操作机构,如有松动或 损坏应及时修复;检查阀门的密封 件,如有老化或损坏应及时更换。
欧洲标准化委员会(CEN)
03
CEN制定了欧洲统一的阀门标准,如EN 12266-1、EN 12266-
2等,以确保欧洲市场的阀门具有互换性和兼容性。
国家阀门标准与规范
中国国家标准化管理委员 会(SAC)
中国制定了大量的阀门国家标准和行业标准 ,如GB/T 12230-2007、JB/T 9092-1999 等,涵盖了各种类型和规格的阀门。
调节阀
总结词
调节阀是一种控制阀门,用于调节流体介质 的流量、压力和温度等参数。
详细描述
调节阀由阀体、阀瓣和驱动装置等组成,可 以根据需要调节流体介质的流量、压力和温 度等参数。调节阀具有控制精度高、调节范 围广等优点,广泛应用于各种工业设备和自 动化控制系统中。
03
阀门材料与性能
阀门材料种类与特性
行业协会
一些阀门行业协会也制定了相关的阀门标准和规范,如美 国阀门制造商协会(AMMVA)和欧洲阀门制造商协会 (EMVA)等。这些标准和规范通常作为行业内的参考和 指导,以确保阀门产品的互换性和兼容性。
最新-阀门知识简介完全版 精品
阀门知识简介完全版篇一:阀门知识大全阀门1、按用途和作用分类:截断类:主要用于截断或接通介质流。
如闸阀、截止阀、球阀、碟阀、旋塞阀、隔膜阀止回类:用于阻止介质倒流。
包括各种结构的止回阀。
调节类:调节介质的压力和流量如减压阀、调压阀、节流阀安全类:在介质压力超过规定值时,用来排放多余的介质,保证管路系统及设备安全。
分配类:改变介质流向、分配介质,如三通旋塞、分配阀、滑阀等特殊用途:如疏水阀、放空阀、排污阀等2、按压力分类:真空阀——工作压力低于标准大气压的阀门。
低压阀——公称压力小于16的阀门。
中压阀——公称压力25~64的阀门。
高压阀——公称压力100~800的阀门。
超高压阀——公称压力大于100的阀门。
3、按介质工作温度分类:高温阀——大于450℃的阀门。
中温阀——120℃小于小于450℃的阀门。
常温阀——-40℃小于小于120℃的阀门。
低温阀——-100℃小于小于-40℃的阀门。
超低温阀——小于-100℃的阀门。
4、按阀体材料分类:非金属阀门:如陶瓷阀门、玻璃钢阀门、塑料阀门金属材料阀门:如铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门及铜合金阀门等。
4、按公称通径分根据阀门的公称通径可分:小口径阀门:公称通径25的碳钢阀门则略去本单元例:41-16阀门的含义—闸阀驱动方式:手动4—法兰连接1—明杆楔式单闸阀—密封圈或衬里为不锈钢16—公称压力162阀体材料:碳铸铁阀门常见阀门结构及应用1、闸阀闸阀是指启闭体(阀板)由阀杆带动阀座密封面作升降运动的阀门,可接通或截断流体的通道。
当阀门部分开启时,在闸板背面产生涡流,易引起闸板的侵蚀和震动,也易损坏阀座密封面,修理困难。
阀门知识简介
阀门知识简介阀门知识简介(一)阀门是工业中常见的一种机械设备,用于控制流体的流动方向和流量大小,广泛应用于石化、电力、冶金、水处理和制药等领域。
本篇文章将为读者简要介绍阀门的基本结构、分类和应用。
一、阀门的基本结构阀门通常由阀体、阀门芯、阀座、传动机构和密封件等组成。
1、阀体:是阀门的主体部分,通常由铸铁、铸钢、不锈钢等材料制成。
阀体的功能是将流体引至阀座中心,以便与阀门芯密封。
2、阀门芯:是阀门关键部分,是阀门开启和关闭的机械零件,通常由钢制成,其端部上设有阀杆,以便挂上执行机构。
3、阀座:是阀门底部的密封面,通常是由橡胶或铜制成,以确保阀门关闭时的密封性。
4、传动机构:是控制和操作阀门开启和关闭的机械部分。
它通常由手动、电动、气动、液压等不同驱动方式的设备组成。
5、密封件:是保证阀门密封的关键部分,通常由橡胶、铜等材质的圈环或填料组成。
二、阀门的分类按照结构和操作方式,常见的阀门有:1、截止阀:是一种开闭性极强的阀门,用于打开或关闭管道中的流体,通常用于止回、调节和加压等场合。
2、球阀:是一种全通径阀门,具有结构简单、操作轻便、维护方便等特点。
3、蝶阀:是一种通过转动阀板控制流体流动的阀门,具有结构紧凑、操作灵活、占用空间小等优点。
4、闸阀:是一种動力密封阀門,具有阻力小、密封严密等优点,常用于高速流体管道中。
5、调节阀:用于调节流体流量,通常由阀门体、阀调节机构、挡板和执行机构等组成,可实现精细的流量调节和压力控制。
三、阀门的应用阀门作为工业自动控制系统中必不可少的部件,广泛应用于机械工业、化工、石油、医药等领域。
具体应用包括:1、石油化工领域:主要用于液化气、乙烯、丙烯、天然气等危险化学品的输送管道上。
2、电力领域:主要用于锅炉、汽轮机和冷却水系统的控制系统中,以满足电站的控制要求。
3、造纸工业领域:主要用于纸张流水线系统的压缩空气和油气管道的控制系统中。
4、食品工业领域:主要应用于牛奶、果汁等液态食品的运输管道中,以确保食品卫生。
阀门知识简介完全版课件
目录
Contents
• 阀门概述 • 阀门工作原理与结构 • 阀门材料与性能 • 阀门应用与选型 • 阀门安装与维护
• 阀门行业标准与规范
01 阀门概述
阀门定义与作用
总结词
阀门是流体控制系统中重要的组成部分,用于控制管道中介质的流动、切断或调节流量。
详细描述
阀门是一种能够控制流体流动的设备,广泛应用于各种工业管道和流体系统。通过调节 阀门的开度,可以控制管道中介质的流量、压力和温度等参数,以满足工艺流程和设备 运行的需求。阀门在流体控制系统中起着至关重要的作用,能够保障系统的安全、稳定
维修更换
对于损坏或磨损严重的阀 门,应及时进行维修或更 换,防止泄漏或失效。
阀门常见问题与处理
阀门泄漏
检查阀门的密封垫片或填料是否 完好,如有问题及时更换;检查 阀杆是否松动或弯曲,如有需要
调整或更换。
阀门操作不灵活
定期对阀门进行润滑保养;检查阀 门的安装位置是否受到阻碍,如有 需要调整。
阀门损坏
螺栓是固定阀盖和阀体的连接件,通 过拧紧螺栓实现阀门的密封。
垫片是安装在法兰或螺纹连接处,起 到密封的作用。
弹簧是用于提供预紧力或补偿密封面 磨损的部件,常见于安全阀和减压阀 等阀门中。
03 阀门材料与性能
阀门常用材料
01
02
03
04
铸铁
用于低压和常温的场合,成本 低,耐腐蚀性好。
碳钢
强度高,耐高压,适用于多种 介质。
不锈钢
耐腐蚀,美观,适用于食品、 医药等卫生要求高的场合。
铜合金
导热性好,适用于热水和蒸汽 介质。
材料性能与选择
高温性能
强度与压力承受能力
(整理)阀门基础知识简介
阀门基础知识简介一.阀门简介:首先我们讲一讲什么叫阀门?阀门-是流体输送系统中的控制装置,是用来控制管道内介质流动的具有可动机械产品的总称。
它具有导流、截流、调节、控制流向、分流或卸压等功能。
阀门在石油、天然气、矿山开采;在石油炼制和石油、天然气管道输送系统中;在化肥、化工生产、医药和食品(包括香烟)生产系统中;在火电、水电和核电的电力生产系统中;在冶金生产系统中;在城市和工业企业的给排水、供热和供气系统中;在农用灌溉系统中;在船舶、车辆、飞机以及各种运动机械的流体系统中以及在国防和航天系统中都有大量的使用阀门。
因此,阀门是人类走向现代化不可缺少的重要机械产品。
我国是在1958年正式生产铸钢高中压阀门的,在近半个世纪我国阀门行业得到了迅速的发展。
我国目前除了少数特殊阀门需要进口外,其余的都能自己生产,并且大量出口。
二、阀门术语一、阀门类别(中英文对照)闸阀 Gate valve ; Slide valve截止阀 Globe valve ; Stop valve止回阀 Check valve ; Non-return valve球阀 Ball valve蝶阀 Butterfly valve旋塞阀 Plug valve节流阀 Throttle valve隔膜阀 Diaphragm valve针型阀 Pintlem valve低温阀 Low temperature valve二、结构及零件(中英文对照)结构长度 Face to Face ;End to End ;Face to End dimension结构形式 Type of construction角式 Angle type直通式 Through way type保温式 Steam jacket type连接形式 Type of connecting电动装置 Electric actuator气动装置 Pneumatic actuator齿轮操作 Gear operation手轮操作 Hand wheel阀体 Body阀盖 Bonnet;cover;cap;lid阀瓣 Disc闸板 Wedge阀杆 Stem;Spindle阀杆螺母 Stem nut;Yoke nut填料函 Stuffing box填料压盖 Gland支架 Yoke上密封 Back seat阀座 Seat螺栓 Blot螺母 Nut填料 Packing]球体 Ball销轴 Hinge pin摇杆 Arm ;Hinge密封面 Seal face主要性能参数 Specification公称压力 (PN) Nominal pressure 公称通径(DN) Nominal diameter工作压力 Working pressure壳体试验 Shell test密封试验 Seal test三、其它术语(中英文对照)BW 对焊连接方式SW 承插焊连接方式F.P 全通径BB-螺栓连接阀盖PSB-内压自密封阀盖G.O=齿轮操作BG-伞齿轮PWHT-焊后热处理PCD-中心圆直径H.F=硬质面CS-碳钢FS-锻钢AS-合金钢SS-不锈钢CI-铸铁OS&Y-明杆支架结构三、阀门参数(一)公称尺寸公称尺寸DN是管路系统中所有管路附件用数字表示的尺寸,以区别用螺纹或外径表示的那些零件。
(整理)阀门基础知识简介
阀门基础知识简介一.阀门简介:首先我们讲一讲什么叫阀门?阀门-是流体输送系统中的控制装置,是用来控制管道内介质流动的具有可动机械产品的总称。
它具有导流、截流、调节、控制流向、分流或卸压等功能。
阀门在石油、天然气、矿山开采;在石油炼制和石油、天然气管道输送系统中;在化肥、化工生产、医药和食品(包括香烟)生产系统中;在火电、水电和核电的电力生产系统中;在冶金生产系统中;在城市和工业企业的给排水、供热和供气系统中;在农用灌溉系统中;在船舶、车辆、飞机以及各种运动机械的流体系统中以及在国防和航天系统中都有大量的使用阀门。
因此,阀门是人类走向现代化不可缺少的重要机械产品。
我国是在1958年正式生产铸钢高中压阀门的,在近半个世纪我国阀门行业得到了迅速的发展。
我国目前除了少数特殊阀门需要进口外,其余的都能自己生产,并且大量出口。
二、阀门术语一、阀门类别(中英文对照)闸阀 Gate valve ; Slide valve截止阀 Globe valve ; Stop valve止回阀 Check valve ; Non-return valve球阀 Ball valve蝶阀 Butterfly valve旋塞阀 Plug valve节流阀 Throttle valve隔膜阀 Diaphragm valve针型阀 Pintlem valve低温阀 Low temperature valve二、结构及零件(中英文对照)结构长度 Face to Face ;End to End ;Face to End dimension结构形式 Type of construction角式 Angle type直通式 Through way type保温式 Steam jacket type连接形式 Type of connecting电动装置 Electric actuator气动装置 Pneumatic actuator齿轮操作 Gear operation手轮操作 Hand wheel阀体 Body阀盖 Bonnet;cover;cap;lid阀瓣 Disc闸板 Wedge阀杆 Stem;Spindle阀杆螺母 Stem nut;Yoke nut填料函 Stuffing box填料压盖 Gland支架 Yoke上密封 Back seat阀座 Seat螺栓 Blot螺母 Nut填料 Packing]球体 Ball销轴 Hinge pin摇杆 Arm ;Hinge密封面 Seal face主要性能参数 Specification公称压力 (PN) Nominal pressure 公称通径(DN) Nominal diameter工作压力 Working pressure壳体试验 Shell test密封试验 Seal test三、其它术语(中英文对照)BW 对焊连接方式SW 承插焊连接方式F.P 全通径BB-螺栓连接阀盖PSB-内压自密封阀盖G.O=齿轮操作BG-伞齿轮PWHT-焊后热处理PCD-中心圆直径H.F=硬质面CS-碳钢FS-锻钢AS-合金钢SS-不锈钢CI-铸铁OS&Y-明杆支架结构三、阀门参数(一)公称尺寸公称尺寸DN是管路系统中所有管路附件用数字表示的尺寸,以区别用螺纹或外径表示的那些零件。
阀门知识简介完全版2篇
阀门知识简介完全版2篇篇一:阀门知识简介阀门是一种广泛应用于工业、建筑以及其他领域的控制传动机构。
除了能够起到控制流体(液体、气体和粉状物料等)流动的作用外,还能够起到防止流体倒流、减少压力、削减噪音等作用。
1.分类按结构特点分类:手动阀门、电动阀门、气动阀门和液压阀门。
按控制方式分类:截止阀、调节阀、安全阀、减压阀、止回阀、闸阀、球阀、蝶阀、柱塞阀、隔膜阀。
按用途分类:用于调节流量的调节阀、用于阀门在关闭后避免介质反流的止回阀、用于在高压系统中降低压力的减压阀、用于在过载时排出多余压力的安全阀等。
2.结构阀门通常由阀体、阀盖、阀门及密封垫组成。
阀门经过设计、制造、安装、调试等多个环节,并且应该能够在正常工况下长期正常运行,同时保证可维修、可更换等。
3.安装及维护在安装过程中,要确保阀门的安装位置正确,布置合理,以免在阀门开启或关闭过程中因过大的振动而影响到周围设备的正常工作。
另外,需要对阀门的密封和连接进行检查。
日常维护工作包括密封件的更换和紧固螺栓、轴承润滑、电动装置的维护等。
4.应用范围阀门广泛应用于石油、化工、冶金、电力、医药、制浆、造纸、食品、水处理、城市建设、矿业、农业等领域。
随着中国工业化水平和现代化水平的不断提高,阀门的应用市场将进一步扩大和深化。
5.发展趋势阀门技术的进一步发展,将从材料、工艺、结构、自动化控制系统、计算机图形、模拟和仿真等方面出发,形成一体化解决方案,并实现阀门的智能化和高效化。
总之,随着中国经济和工业的发展,阀门行业将不断提高技术水平和管理水平,并积极推进和扩大市场,实现行业转型和升级,提升核心竞争力,实现可持续发展。
1.阀门基本知识简介
1.阀门基本知识简介阀门基础知识简介一、阀门概述阀门是流体输送系统中的控制部件(装置),具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
阀门是使用极广的一种机械产品,在石油、天然气、煤炭、冶金和矿石的开采、提炼加工和管道输送系统中;在石油化工、化工产品,医药和食品生产系统中;在水电、火电和核电的电力生产系统中;在城建的给排水、供热和供气系统中;在冶金生产系统中;在船舶、车辆、飞机、航天以及各种运动机械的使用流体系统中;在国防生产以及新技术领域里;在农业灌溉系统中都需要大量的阀门。
因此,阀门与生产建设、国防建设和人民生活都有着密切的联系。
阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
由于石油、化工(煤化工)、电站、冶金、船舶、核能、宇航等方面的需要,对阀门提出更高的要求,促使人们研究和生产高参数的阀门。
阀门的公称通径从几毫米的仪表阀到10米的工业管路用阀。
工作压力可从1.3×10MPa 到1000MPa的超高压,工作温度从-269℃的超低温到1430℃的高温。
阀门的材料从铸铁,碳素钢发展到钛及钛合金,高强度耐腐蚀钢等。
阀门的驱动方式从手动发展到电动、气动、液动、电_气或电_液联动、程控、数控、遥控等。
从最简单的截止阀到极为复杂的自控系统中所用的各种阀门,其品种和规格相当繁多。
据不完全统计,我国的阀门产品品种已达四千多个型号,近四万个规格。
随着现代工业的不断发展,阀门需求量不断增长,-3 如一个石油化工装置就需要上万只各式各样的阀门。
近年来,我国制造的各类阀门不仅用于国内,而且也大量出口,几乎世界各国都有我国制造的阀门。
阀门分自动阀门与驱动阀门。
自动阀门(如安全阀、减压阀、蒸气疏水阀、止水阀)是靠装置或管道本身的介质压力的变化达到启闭目的的。
驱动阀门(闸阀、截止阀、球阀、碟阀等)是靠驱动装置(手动装置、电动装置、液动装置、气动装置等)驱动控制装置操纵阀门启闭。
阀门知识简介完全版
阀门知识简介完全版篇一:阀门基础知识篇二:阀门知识一阀门的定义:“阀”的定义是在流体系统中,用来控制流体的方向、压力、流量的装置。
阀门是使配管和设备内的介质(液体、气体、粉末)流动或停止、并能控制其流量的装置。
二根据开闭阀门的促进作用相同,阀门的分类方法很多,这里了解以下几种。
1.按作用和用途分类(1)切断阀:切断阀又称闭路阀,其促进作用就是拨打或切断管路中的介质。
切断阀类包含闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。
(2)止回阀:止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。
水泵吸水关的底阀也属于止回阀类。
(3)安全阀:安全阀类的促进作用就是避免管路或装置中的介质压力少于规定数值,从而达至安全维护的目的。
(4)调节阀:调节阀类包括调节阀、节流阀和减压阀,其作用是调节介质的压力、流量等叁数。
(5)分流阀:分流阀类包含各种分配阀和疏水阀等,其促进作用就是分配、拆分或混合管路中的介质。
阀门基本知识介绍、选用及维护阀门及其采用第一章阀门的基础知识第一节阀门的有关基本常识概述:阀门是流体管路的控制装置。
其基本功能是接通或切断管路介质的流通,改变介质的流动方向,调节介质的压力和流量,保护管路和设备的正常运转。
一、阀门的分类:按用途和促进作用可以分成:1截断阀:截断或接通管道介质。
如:闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。
2止回阀:避免管道中的介质滑液。
3分配阀:改变介质的流向,分配、分离或混合介质的作用。
如分配阀、疏水阀、三通球阀。
4调节阀:调节介质的压力和流量。
例如减压阀、调节阀、节流阀。
5安全阀:防止装置中介质压力超过规定值,提供超压安全保护作用。
二、阀门的基本参数1)阀门的公称通径(dn)2)阀门的公称压力(pn)3)阀门的压力与温度等级:当阀门的工作温度少于公称压力的基准温度时,其最小工作压力必须适当减少。
4)阀门的压力单位换算:根据gb1.1-83规定,原用的kgf/mm2、kgf/cm2废除,转用mpa。
阀门基础知识简介word版
阀门基础知识简介一.阀门简介:首先我们讲一讲什么叫阀门?阀门-是流体输送系统中的控制装置,是用来控制管道内介质流动的具有可动机械产品的总称。
它具有导流、截流、调节、控制流向、分流或卸压等功能。
阀门在石油、天然气、矿山开采;在石油炼制和石油、天然气管道输送系统中;在化肥、化工生产、医药和食品(包括香烟)生产系统中;在火电、水电和核电的电力生产系统中;在冶金生产系统中;在城市和工业企业的给排水、供热和供气系统中;在农用灌溉系统中;在船舶、车辆、飞机以及各种运动机械的流体系统中以及在国防和航天系统中都有大量的使用阀门。
因此,阀门是人类走向现代化不可缺少的重要机械产品。
我国是在1958年正式生产铸钢高中压阀门的,在近半个世纪我国阀门行业得到了迅速的发展。
我国目前除了少数特殊阀门需要进口外,其余的都能自己生产,并且大量出口。
二、阀门术语一、阀门类别(中英文对照)闸阀 Gate valve ; Slide valve截止阀 Globe valve ; Stop valve止回阀 Check valve ; Non-return valve球阀 Ball valve蝶阀 Butterfly valve旋塞阀 Plug valve节流阀 Throttle valve隔膜阀 Diaphragm valve针型阀 Pintlem valve低温阀 Low temperature valve二、结构及零件(中英文对照)结构长度 Face to Face ;End to End ;Face to End dimension结构形式 Type of construction角式 Angle type直通式 Through way type保温式 Steam jacket type连接形式 Type of connecting电动装置 Electric actuator气动装置 Pneumatic actuator齿轮操作 Gear operation手轮操作 Hand wheel阀体 Body阀盖 Bonnet;cover;cap;lid阀瓣 Disc闸板 Wedge阀杆 Stem;Spindle阀杆螺母 Stem nut;Yoke nut填料函 Stuffing box填料压盖 Gland支架 Yoke上密封 Back seat阀座 Seat螺栓 Blot螺母 Nut填料 Packing]球体 Ball销轴 Hinge pin摇杆 Arm ;Hinge密封面 Seal face主要性能参数 Specification公称压力 (PN) Nominal pressure 公称通径(DN) Nominal diameter工作压力 Working pressure壳体试验 Shell test密封试验 Seal test三、其它术语(中英文对照)BW 对焊连接方式SW 承插焊连接方式F.P 全通径BB-螺栓连接阀盖PSB-内压自密封阀盖G.O=齿轮操作BG-伞齿轮PWHT-焊后热处理PCD-中心圆直径H.F=硬质面CS-碳钢FS-锻钢AS-合金钢SS-不锈钢CI-铸铁OS&Y-明杆支架结构三、阀门参数(一)公称尺寸公称尺寸DN是管路系统中所有管路附件用数字表示的尺寸,以区别用螺纹或外径表示的那些零件。
阀门知识简介完整
密封件
密封件用于防止流体泄漏,通常由 橡胶或聚四氟乙烯等材料制成。
操作机构
操作机构用于操作阀门,可以是手 动、电动或气动等。
阀门的分类
按作用分
阀门可以分为截断阀、调节阀、止回阀、 安全阀等。
按连接方式分
阀门可以分为螺纹连接阀、法兰连接阀、 焊接连接阀等。
按流体分
阀门可以分为水阀、蒸汽阀、气体阀、油 类阀等。
04
阀门的选型与使用
阀门选型需要考虑的因素
预算
根据实际需求和预算范围,选择性价比高 的阀门产品。
工艺参数
根据管道的工艺参数,如工作压力、温度 、介质的化学性质等,选择合适的阀门类 型和规格。
流速与流量
根据管道的流速和流量需求,选择具有适 当流通能力的阀门。
安装位置
考虑阀门的安装位置和空间限制,选择适 合的阀门尺寸和类型。
作用
阀门在各种工业和民用领域中发挥着重要作用,如水力发电 、石油化工、城市建设等,主要用于调节流体流量、防止流 体逆流、保护管道系统安全以及防止流体泄漏等。阀门的Fra bibliotek本结构阀体
阀体是阀门的主要部分,通常由耐 压材料制成,内部有流体通道和连 接口。
阀瓣
阀瓣是控制流体流动的关键部件, 通常由耐压材料制成,可以在阀体 内移动以改变通道的开口大小。
止回阀
防止介质倒流,保护系统安全
适用于各种流体介质
结构简单,维修方便
流动阻力大,不适合大口径管 道
安全阀
用于系统超压保护,防止压力过高导致事故 灵敏度高,响应时间快
适用于各种流体介质 需要定期校验,确保正常工作
球阀
全通径或部分通径,流动阻 力小
适用于各种流体介质
阀门知识-完整
第一章阀门的基础知识第一节概述阀门是流体管路的控制装置,在化工生产过程中发挥着重要作用,其基本功能是:1、接通和截断介质;2、防止介质倒流;3、调节介质压力、流量;4、分离、混合或分配介质;5、防止介质压力超过规定数值,保证管道或设备安全运行。
第二节阀门的分类阀门的用途广泛,种类繁多,分类方法也比较多。
总的可分两大类:第一类自动阀门:依靠介质(液体、气体)本身的能力而自行动作的阀门。
如止回阀、安全阀、调节阀、疏水阀、减压阀等。
第二类驱动阀门:借助手动、电动、液动、气动来操纵动作的阀门。
如闸阀,截止阀、节流阀、蝶阀、球阀、旋塞阀等。
此外,阀门的分类还有以下几种方法:一、按结构特征,根据关闭件相对于阀座移动的方向可分:1.截门形:关闭件沿着阀座中心移动,如图1—1所示。
2.闸门形:关闭件沿着垂直阀座中心移动,如图1—2所示。
3.旋塞和球形:关闭件是柱塞或球,围绕本身的中心线旋转,如图1—3所示。
4.旋启形;关闭件围绕阀座外的轴旋转,如图1—4所示。
5.碟形:关闭件的圆盘,围绕阀座内的轴旋转,如图1—5所示。
6.滑阀形:关闭件在垂直于通道的方向滑动,如图1—6所示。
二、按用途,根据阀门的不同用途可分:1.开断用:用来接通或切断管路介质,如截止阀、闸阀、球阀、蝶阀等。
2.止回用:用来防止介质倒流,如止回阀。
3.调节用:用来调节介质的压力和流量,如调节阀、减压阀。
4.分配用:用来改变介质流向、分配介质,如三通旋塞、分配阀、滑阀等。
5.安全阀:在介质压力超过规定值时,用来排放多余的介质,保证管路系统及设备安全,如安全阀、事故阀。
6.他特殊用途:如疏水阀、放空阀、排污阀等。
图1-1 图1-2图1-3 图1-4图1-5 图1-6三、按驱动方式,根据不同的驱动方式可分:1.手动:借助手轮、手柄、杠杆或链轮等,有人力驱动,传动较大力矩时,装有蜗轮、齿轮等减速装置。
2.电动:借助电机或其他电气装置来驱动。
3.液动:借助(水、油)来驱动。
阀门基本常识
采购过程中应掌握的阀门基本常识(一)阀门是管路流体输送系统中的控制部件,可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等各种类型流体的流动,从最简单的截止阀到极为复杂的自控系统中所用的各种阀门,其品种和规格繁多,下面就从阀门用途、分类两个方面对阀门做一个简单的介绍。
一、阀门的用途阀门是一种管路附件,它是用来改变通路断面和介质流动方向,控制输送介质运动的一种装置,具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。
具体讲,阀门有以下几种用途:1、截断阀类:接通或截断管路中各段中的介质。
如闸阀、截止阀、球阀、旋塞阀、隔膜阀、蝶阀等。
2、调节阀类:调节管路中介质的流量和压力。
如节流阀、调节阀、减压阀、安全阀等。
3、分流阀类:改变管路中介质的流动方向,用于分配、分离或混合介质。
如分配阀、三通旋塞阀、三通或四通球阀、疏水阀等。
二、阀门的分类1、按阀门驱动方式分类(1) 自动阀门:依靠介质(液体、气体、蒸汽等) 本身的能力而自行动作的阀门。
如安全阀、止回阀、减压阀、疏水阀、水力控制阀、紧急切断阀、排气阀等。
(2) 驱动阀门:借助手动、电动、液动和气动来操纵的阀门。
如闸阀、截止阀、节流阀、蝶阀、球阀、平衡阀、柱塞阀、旋塞阀等。
2、按阀门结构特征分类(根据闭启件相对于阀座的移动方向)(1) 截门形:闭启件沿着阀座的中心线移动。
(2) 闸门形:闭启件沿着垂直于阀座中心线的方向移动。
(3) 旋塞和球形:启闭件是柱塞或球体,围绕本身的轴线旋转。
(4) 旋启形:启闭件围绕阀座外的轴线旋转。
(5) 蝶形:启闭件的圆盘,围绕阀内的轴线旋转(中线式)或阀座外的轴线旋转(偏心式)。
(6) 滑阀形:启闭件在垂直于通道的方向上向上滑动。
3、按阀门操纵方法分类(1) 手动阀门:借助手轮、手柄、扳手、杠杆或链轮等。
由人力来操纵的阀门,当需要传递较大的力矩时,可装蜗轮、齿轮等减速装置。
(2) 电动阀门:借助于电动机、电磁或其他电气来操纵的阀门。
阀门知识简介完全版 上 中 下
截止阀和节流阀阀体
(1)直通形阀:流动 阻力大,压力降大;
(2)角形阀:弯头处, 流动阻力小。
截止阀和节流阀阀体
(3)直流阀:阀体与阀 杆成45°,流动阻力小,压降 也小,便于检修和更换。
(4)针形阀:阀瓣为锥 形针形,阀杆通常用细螺纹 以取得微量调节。
截止阀和节流阀阀瓣
(1)截止阀阀瓣(平面阀瓣)
截止阀有以下优点:
1. 在开闭过程中密封面的摩擦力比闸阀小,耐磨。 2. 开启高度小。 3. 通常只有一个密封面,制造工艺好,便于维修。
截止阀使用较为普遍,但由于开闭力矩较大,结构长度较 长,一般公称通径都限制在DN≤200mm以下。截止阀的 流体阻力损失较大。因而限制了截止阀更广泛的使用。
二、阀门的分类
按介质工作温度分类:
高温阀——t 大于450℃的阀门。 中温阀——120 ℃小于 t 小于450 ℃的阀门。 常温阀——-40 ℃小于 t 小于120 ℃的阀门。 低温阀——-100 ℃小于 t 小于-40 ℃的阀门。 超低温阀——t 小于-100 ℃的阀门。
二、阀门的分类
按阀体材料分类: 非金属阀门:如陶瓷阀门、玻璃钢阀门、塑料阀 门 金属材料阀门:如铸铁阀门、碳钢阀门、铸钢阀 门、低合金钢阀门、高合金钢阀门及铜合金阀门 等。
普通型闸板
调节型闸板
带导流孔型闸板
闸阀的结构
(a) 楔式刚性单闸板
应用: 常温、中温、各种压力
闸阀的结构
(b) 楔式弹性单闸板
特点: 结构简单,密封面可靠,能自行补偿由于
异常负荷引起的阀体变形,防止闸板卡住。 应用:
各种压力、温 度的中、小口径及 启闭频繁场所。
闸阀的结构
(c) 楔式弹性双闸板
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
减压阀的性能
(1)静态特性偏差:
流量特性偏差:表示由于流量的变 化引起的出口压力波动。 压力特性偏差:表示由于压力的变 化引起的出口压力波动。
(2)不灵敏性偏差:
当出口压力在某一范围内变化时, 不能引起减压阀产生动作的变化范围。 其表示了减压阀的不灵敏度。
安全阀
(八)安全阀 安全阀是自动阀门,它 不借助任何外力,利用介质 本身的压力来排出一定量的 流体,以防止系统内压力超 过预定的安全值。当压力恢 复到安全值后,阀门再自行 关闭以阻止介质继续流出。
1. 保护罩 2. 调整螺杆 3. 阀杆 4. 弹簧 5. 阀盖 6. 导向套 7. 阀瓣 8. 反冲盘 9. 调节环 10.阀体 11.阀座
安全阀的结构
脉冲式安全阀
其结构有主阀、辅阀。辅阀为 口径很小的直接载荷式安全阀,与 主阀相接。当系统超压时,辅阀首 先开启,排出介质。适用于大口径、 大排量及高压系统。
安全阀的种类
重锤式 重锤式 杠 杆 杠 杆 重锤式 重锤式 安全阀 安全阀 弹簧式 弹簧式 不封闭 不封闭 脉冲式 脉冲式 微启式 微启式 带控制机构 带控制机构 全启式 全启式 带 带扳 扳手 手 封闭 封闭 微启式 微启式 带 带扳 扳手 手 全启式 全启式 带散热片 带散热片
安全阀的结构
弹簧式式安全阀:
1. 导阀 2. 主阀 3. 圆顶气室 2. 4. 活塞密封圈 5. 阀座 6. 压力传感嘴
安全阀的选用要求
(1)灵敏度高; (2)具有规定的排放压力; (3)在使用过程中保证强度、 密封及安全可靠; (4)动作性能的允许偏差和 极限值。
阀体形式
(a) 直通式:截断介质 (b) 三通式:改变介质方向或进行介质分配 (c) 四通式:改变介质方向或进行介质分配
旋塞阀的结构
塞子
呈圆锥台状,内有介质通道, 截面为长方形,通道与塞子的轴线 相垂直。
旋塞阀的塞子和塞体是一个 配合很好的圆锥体,其锥度 一般为1:6和1:7。
旋塞阀特点
旋塞阀在管路中主要用作切断、分配和改变介质 流动方向的。旋塞阀是历史上最早被人们采用的 阀件。由于结构简单,开闭迅速(塞子旋转四分 之一圈就能完成开闭动作),操作方便,流体阻 力小,至今仍被广泛使用。目前主要用于低压, 小口径和介质温度不高的情况下。
蝶阀的种类
手 手 动 动 中心对 中心对 称板式 称板式 斜板式 斜板式 蝶阀 蝶阀 偏置 偏置 板式 板式 润滑式 润滑式 电 电 动 动 对夹连接 对夹连接 气 液 动 动
バタフライバルブ構造
ハンドル
アクチュエ ーター ステム ディスク ボディ
蝶阀操作特性
MPa以下と温 バタ弁は圧力が2.0 2.0MPa 度が≤200℃の各種の流体。 阀杆只做旋转运 动,蝶板和阀杆没有 自锁能力。要在阀杆 上附加有自锁能力的 的减速器,使蝶杆能 停在任意位置。
蝶阀的特点
蝶阀的特点: (1)结构简单,外形尺寸小,结构长度短,体积小,重量 轻,适用于大口径的阀门。 (2)全开时阀座通道有效流通面积较大,流体阻力较小。 (3)启闭方便迅速,调节性能好 。 (4)启闭力矩较小,由于转轴两侧蝶板受介质作用基本相 等,而产生转矩的方向相反,因而启闭较省力。 (5)密封面材料一般采用橡胶、塑料、故低压密封性能好。
(2)按结构形式分:
(a)薄膜式 (b)弹簧薄膜式 (c)活塞式 (d)波纹管式 (e)杠杆式
常见减压阀的结构
(1)弹簧薄膜式
1. 调节螺钉 2. 调节弹簧 3. 阀盖 4. 薄膜 5. 阀体 6. 阀瓣
常见减压阀的结构
(2)活塞式
1. 调整螺钉 2. 调节弹簧 3. 帽盖 4. 副阀座 5. 副阀瓣 6. 阀盖 7. 活塞 8. 膜片 9. 主阀瓣 10.主阀座 11.阀体
阀门知识简介 完全版(中)
tiemuyu666
バタフライバルブ
四、バタフライバルブ
バタ弁はボディ、ディスク、ステムとハンド ホイールからなっている。バタ弁は円盤式開閉 器を採用し、円盤式ディスクがステムに固定さ れ、ステムを90°回転すれば、開閉動作が完 成させる。又、ディスク開度が20°~75°の時、 流量と開度との間が線形関係になって、流量 調節の機能を果たす。
�
�
减压阀
(七)减压阀
减压阀是靠膜片、弹簧、 活塞等敏感元件改变阀瓣与 阀座间的间隙,把进口压力 减至需要的出口压力,并依 靠介质本身的能量,使出口 压力自动保持恒定。
减压阀的分类
(1)按作用方式分:
(a)直接作用式:利用 出口压力变化,直接控制阀瓣 运动; (b)先导式:由主阀和 导阀组成,出口压力的变化通 过导阀放大控制主阀动作。
1 2 3
4
5
1. 阀体 2. 隔板
3. 阀盖
4. 阀瓣 5. 旁通阀
止回阀的结构
升降式止回阀
(a) 直通式升降止回阀 (b) 立式升降止回阀
1. 阀盖 2. 阀瓣 3. 阀体
止回阀的结构
底阀
泵吸入口设置。防止倒流,利于启泵。
1.阀体
2. 阀瓣
3. 过滤网
止回阀的特点
�
升降式止回阀的阀体形状与截止阀一 样(可与截止阀通用),因此它的流 体阻力系数较大。 旋启式止回阀,阀瓣围绕阀座外的销 轴旋转,应用较为普遍。 碟式止回阀阀瓣围绕阀座内的销轴旋 转。其结构简单,只能安装在水平管 道上,密封性较差。
旋塞阀
五、旋塞阀
流体直流通过,阻力降小、 开启方便、迅速。
旋塞阀种类
直通式 直通式 填料式 填料式 三通式 三通式 四通式 四通式 旋塞阀 旋塞阀 直通式 直通式 润滑式 润滑式 三通式 三通式
螺纹连接 螺纹连接
法兰连接 法兰连接
旋塞阀的结构
1. 塞子 2. 填料压盖 3. 填料 4. 阀体
旋塞阀的结构
�
止回阀
六、 止回阀
止回阀是指依靠介质本 身流动而自动开、闭阀 瓣,用来防止介质倒流 的阀门。
止回阀的分类
直通式 直通式 升降式 升降式 立 式 立 式 单瓣式 单瓣式 止回阀 止回阀 旋启式 旋启式 双瓣式 双瓣式 多瓣式 多瓣式 法兰连接 法兰连接 螺纹连接 螺纹连接 法兰连接 法兰连接 焊连连接 焊连连接
蝶 式 蝶 式
直通式 直通式
法兰连接 法兰连接
止回阀的结构
旋启式止回阀 流动阻力小,密封性能不如升降式。适用于低流速和流动不常变动 的场合,不宜用于脉动流。
1. 阀盖 2. 摇杆
(a)单瓣式:中等口径
3. 螺钉 4. 阀瓣
(b)双瓣式:较大口径(DN≤600)
5. 阀体
止回阀的结构
(c)多瓣式:减少水击,不会造成密封面损坏, 大口径(DN>600)
