分布式光伏发电项目高压并网项目典型并网方案

详细描述
该方案适用于不同规模和不同需求的光伏发电项目的建设，能够充分发挥集中式和分散式并网方案的优点。通过合理配置大型光伏电站和分布式光伏发电系统，可以实现电力的高效利用和优化配置，同时提高电力系统的稳定性和可靠性。
03
并网方案的技术细节与比较
集中式并网方案的技术细节
集中式并网方案通常采用大型光伏电站形式，将多个光伏发电单元集中接入升压站，通过高压输
分布式光伏发电项目高压并网的发展趋势
发展趋势
随着技术的不断进步和应用规模的不断扩大，分布式光伏发电项目高压并网的发展趋势呈现出以下特点：高压并网电压等级不断提高，并网容量不断扩大，智能化和自动化技术的应用越来越广泛，同时与储能技术的结合也日益紧密。
技术挑战
然而，分布式光伏发电项目高压并网也面临着一些技术挑战，如电网稳定性问题、电能质量问题和设备可靠性问题等，需要进一步加强技术研发和创新，提高系统的稳定性和可靠性。
混合式并网方案的技术细节
混合式并网方案结合了集中式和分散式并网方案的优点，既可实现大规模开发，又能满足分布式光伏发电的需求。
混合式并网方案需要综合考虑光伏电站的集中接入和分布式接入的技术要求和特点。
混合式并网方案适用于不同规模和不同需求的光伏发电项目。
各种并网方案的优缺点比较
集中式并网方案的优点在于技术要求低、便于大规模开发，但缺点是占地面积大、对日照条件要求较高。
电线路送入电网。
集中式并网方案的技术要求相对较低，便于大规模开发和建设。
集中式并网方案适用于土地资源丰富、日照条件较好的地区。
分散式并网方案的技术细节
分散式并网方案是将光伏发电单元分散接入当地配电网，就近向用户供电。
分散式并网方案需要配置逆变器和变压器等设备，技术要求较高。

太阳能并网光伏发电站建设项目实施方案

太阳能并网光伏发电站建设项目实施方案一、项目背景随着能源需求的增长和环境问题的日益严重，太阳能并网光伏发电站逐渐成为当今发电领域的热门项目之一、本项目旨在利用太阳能发电，通过并网的方式为当地提供清洁、可持续的能源。

二、项目目标1.建设规模：建设一座规模为500MW的太阳能并网光伏发电站。

2.发电能力：年发电能力达到1500万千瓦时。

3.环境效益：减少二氧化碳排放，提高能源利用效率，降低环境污染。

三、项目内容1.地点选择：选择一块地理条件较为优越、光照充足的地区作为光伏发电站的建设地点。

2.设备采购：采购高效、可靠的太阳能光伏发电设备，包括光伏板、逆变器、电缆等。

3.建设流程：(1)确定建设方案：根据实际情况，制定详细的建设方案，包括土地准备、设备安装、并网运营等环节。

(2)土地准备：租赁或购买所需土地，进行土地清理、平整等工作，为后续设备安装做好准备。

(3)设备安装：按照设备使用说明书和相关技术要求，进行设备安装和连接，并进行系统调试和测试。

(4)并网运营：进行电网接入并开始正式发电运营。

同时，建立完善的发电数据监测系统，实时监测光伏发电量和设备运行状态。

(5)物资采购：根据具体需求，采购所需要的材料和设备，并保证其质量和数量的合理性。

(6)施工管理：严格按照施工计划进行管理，保证工期的顺利推进和施工质量的高标准。

四、项目实施计划1.总体实施时间：项目总体计划为2年。

2.详细实施计划：(1)年度1：进行项目前期准备工作，包括地理勘测、环境评估、土地选择等工作。

同时进行设备采购和施工人员培训等准备工作。

(2)年度2：开始土地准备和设备安装工作，并进行系统调试和测试。

同时进行并网运营，持续跟踪发电数据和设备运行状态。

保证项目顺利完成并实现预期目标。

五、项目实施风险1.自然因素风险：如地震、台风等自然灾害，可能对项目实施造成不可预测的影响。

2.政策因素风险：如能源政策调整、电价政策变动等，可能对项目效益和回报产生不利影响。

1MW光伏并网技术方案

1MWp光伏并网发电系统技术方案目录一、总体设计方案 (1)二、系统组成 (2)三、相关规范和标准 (3)四、设计过程 (3)C+2225656F0困20555504B偋(395019A4D驍E3860896D0雐 (3)4.1并网逆变器 (3)4.1.1性能特点简介 (4)4.1.2电路结构 (4)20108 4E8C 二N|30209 7601 瘁d22703 58AF 墯k21810 5532 唲 (5)4.1.3技术指标 (5)4.1.4 LCD液晶显示及菜单简介 (6)4.1.5并网逆变器图片 (8)4.2太阳能电池组件 (8)4.3光伏阵列防雷汇流箱 (9)4.4直流防雷配电柜 (9)4.5系统接入电网设计 (10)4.6系统监控装置 (13)4.7环境监测仪 (15)4.8系统防雷接地装置 (15)五、系统主要设备配置清单 (16)六、系统原理框图 (17)七、参考案例 (17)二、系统组成 (2)三、相关规范和标准 (3)四、设计过程 (3)4.1并网逆变器 (3)4.1.1性能特点简介 (4)4.1.2电路结构 (4)4.1.3技术指标 (5)4.1.4 LCD液晶显示及菜单简介 (6)4.1.5并网逆变器图片 (8)4.2太阳能电池组件 (8)4.3光伏阵列防雷汇流箱 (9)4.4直流防雷配电柜 (9)4.5系统接入电网设计 (10)4.6系统监控装置 (13)4.7环境监测仪 (15)4.8系统防雷接地装置 (15)36375 8E17 踗P29400 72D8 狘/34589 871D 蜝IJ五、系统主要设备配置清单 (16)六、系统原理框图 (17)七、参考案例 (17)一、总体设计方案针对1MWp的太阳能光伏并网发电系统项目，我公司建议采用分块发电、集中并网方案，将系统分成10个100KW的并网发电单元，每个100KW的并网发电单元都接入10KV升压站的0.4KV低压配电柜，经过0.4KV/10KV(1250KVA)变压器升压装置，最终实现整个并网发电系统并入10KV中压交流电网。

太阳能光伏逆变并网及储能电站技术方案

太阳能光伏逆变并网及储能电站技术方案一、方案概述太阳能光伏逆变并网及储能电站技术方案是通过将太阳能光伏电池组装成光伏电池阵列进行发电，然后通过逆变器将直流电转换为交流电，最后与电网实现并网。

同时，通过储能技术将多余的电能存储起来，以便在夜间或天气不好时使用。

二、系统设计1.光伏电池阵列设计：根据电站所在地的日照情况和发电需求，设计合理的光伏电池阵列布置，包括光伏组件的种类选择、安装角度和朝向等参数。

2.逆变器设计：选择高效、可靠的逆变器，将光伏发电系统产生的直流电转换为交流电。

逆变器应具备最大功率点跟踪功能，以提高发电效率。

3.并网逆变器设计：根据所在地的电网要求，选用符合标准的并网逆变器，能够实施多台逆变器的并联运行，确保电站的安全稳定运行，并能够实现与电网的双向交流。

4.储能系统设计：选择适当的储能设备，如锂离子电池、钠硫电池等，将多余的电能储存起来。

同时，设置智能控制系统，对储能设备进行充放电管理，以提高储能系统的效率和使用寿命。

5.快速充电技术设计：提供快速充电技术，并通过充电桩与电动车连接，实现电动车对储能电站的快速充电，提高电动车的使用便利性和运行效率。

6.安全保护设计：在整个系统设计中，应考虑建立完善的安全保护措施，包括电网保护、电池保护、逆变器保护等，确保电站运行的安全可靠。

三、技术特点1.发电效率高：通过合理的光伏电池阵列设计和高效的逆变器，充分利用太阳能资源，提高电站的发电效率。

2.系统稳定性强：逆变器和并网逆变器具有高可靠性和抗干扰能力，确保系统在复杂的电网环境下稳定运行。

3.储能效果好：选用高性能储能设备，并采用智能充放电控制技术，提高储能系统的效率和使用寿命。

4.提供快速充电服务：通过与充电桩的连接，为电动车提供快速充电服务，满足电动车用户对充电需求的需求。

5.环境友好：太阳能光伏发电是一种清洁能源，通过该技术方案实施的光伏电站可以减少使用传统能源的量，减少对环境的污染。

光伏并网发电施工方案

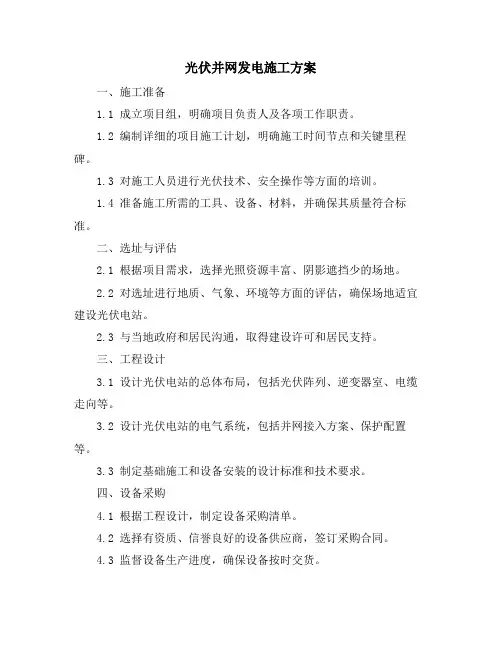

光伏并网发电施工方案一、施工准备1.1 成立项目组，明确项目负责人及各项工作职责。

1.2 编制详细的项目施工计划，明确施工时间节点和关键里程碑。

1.3 对施工人员进行光伏技术、安全操作等方面的培训。

1.4 准备施工所需的工具、设备、材料，并确保其质量符合标准。

二、选址与评估2.1 根据项目需求，选择光照资源丰富、阴影遮挡少的场地。

2.2 对选址进行地质、气象、环境等方面的评估，确保场地适宜建设光伏电站。

2.3 与当地政府和居民沟通，取得建设许可和居民支持。

三、工程设计3.1 设计光伏电站的总体布局，包括光伏阵列、逆变器室、电缆走向等。

3.2 设计光伏电站的电气系统，包括并网接入方案、保护配置等。

3.3 制定基础施工和设备安装的设计标准和技术要求。

四、设备采购4.1 根据工程设计，制定设备采购清单。

4.2 选择有资质、信誉良好的设备供应商，签订采购合同。

4.3 监督设备生产进度，确保设备按时交货。

五、基础施工5.1 按照设计要求进行场地平整、基础浇筑等工作。

5.2 确保基础施工质量，满足设备安装要求。

5.3 对施工现场进行安全管理，预防事故发生。

六、设备安装6.1 按照设计要求进行光伏组件、逆变器等设备的安装。

6.2 确保设备安装质量，满足电气安全要求。

6.3 对安装过程进行质量监控和记录，确保可追溯性。

七、系统调试7.1 在设备安装完成后进行系统调试，检查各项设备功能是否正常。

7.2 对电气系统进行测试，确保系统稳定运行。

7.3 调试过程中发现的问题及时进行处理和记录。

八、并网接入8.1 与当地电网公司沟通，了解并网接入的相关政策和要求。

8.2 按照电网公司要求，进行并网接入设备的安装和调试。

8.3 与电网公司配合完成并网接入测试，确保光伏电站顺利并网发电。

九、安全检查9.1 在施工过程中定期进行安全检查，确保施工现场安全。

9.2 对光伏电站的设备、电气系统等进行安全检查，确保安全运行。

9.3 对检查中发现的问题及时进行处理和记录，确保问题得到及时解决。

光伏工程并网设计方案

光伏工程并网设计方案一、项目概况本项目是一座位于中国南部城市的光伏电站，并网装机容量为100兆瓦，占地面积约1000亩。

该光伏电站采用多晶硅光伏组件，采用集中式逆变器，并通过变电站与电网进行并网发电。

本项目旨在利用可再生能源，减少对传统化石燃料的依赖，减少温室气体排放，为当地提供清洁的电力资源。

二、工程设计1. 光伏组件选型根据该地区的气候条件，我们选择了适合高温高湿环境的多晶硅光伏组件。

组件的规格为156x156mm，功率在300-330W之间，具有良好的耐高温性能和抗PID效果。

2. 支架系统设计考虑到地形和日照条件，我们选用了钢结构支架系统，支撑光伏电池板的安装和固定。

支架系统具有优异的抗风能力和适应性，可以适应区域内不同地形和地貌环境。

3. 逆变器选型在逆变器方面，我们采用了集中式逆变器，对光伏组件发出的直流电进行转换，输出交流电入电网。

逆变器具有高效率和稳定的性能，能够有效提高光伏发电系统的整体效益。

4. 并网工程设计根据电网的容量和运行条件，我们设计了合适的并网方案。

通过变压器和电网进行光伏电站的并网，确保发电系统的安全性和可靠性。

5. 电站布局设计根据实际的场地情况，我们设计了合理的电站布局方案，保证了光伏组件的布设密度和光照条件，实现了电站的最大发电量。

6. 高压配电系统设计在变电站方面，我们设计了高压配电系统，确保光伏电站所发出的电能能够顺利地输送到电网中，同时通过高压配电系统实现对电站内部的多路并网。

三、管理与维护1. 系统监控与管理我们将安装并配置系统监控设备，包括光伏电站监控中心和远程监控系统。

通过这些监控装置，可以实时地监测光伏电站的发电情况、运行状态和设备运行情况。

2. 定期维护与检修光伏电站需要定期的维护和检修工作，以确保设备的正常运行和安全性能。

我们将建立健全的维护与检修计划，包括设备的保养、清洗和技术检修。

3. 安全防护措施为了确保工程的安全性和稳定性，我们将针对光伏电站的安全风险制定相应的安全防护措施，包括防雷、防汛、防火等。

200kW并网光伏项目技术方案设计

新惠置业商业屋顶200KWp光伏发电项目工程技术方案光坤能源科技工程有限公司2016年5月目录1概述 (3)1.1工程概述 (3)1.2设备使用环境条件 (3)1.3 交通运输条件 (4)2设计依据 (4)3整体方案设计 (6)3.1并网逆变器选型 (7)3.2组件选型 (12)3.3光伏阵列设计 (12)3.4交流汇流箱设计 (14)3.5并网接入柜设计 (15)3.6电缆选型设计 (16)4 防雷及接地 (17)5设备清单 (18)6发电量计算 (18)6.1 理论发电量 (18)6.2 逐年衰减实际发电量 (21)6.3 年发电量估算 (22)7 项目管理机构 (24)8 施工组织设计 (24)8.1 技术准备 (24)8.2 现场准备 (24)8.3 项目管理、沟通与协调 (25)8.4.工程施工流程 (25)8.5.实施进度计划 (25)1概述1.1工程概述本项目位于市新区九大街，东京大道以北，九大街以西，汴西湖以西，区位条件十分优越。

周围有高大建筑，遮挡。

道路四通八达，交通便捷，新惠置业屋顶项目，六层建筑，每层建筑面积为3464.33平方米。

屋顶为常规水泥屋顶，屋顶集中单建筑屋顶可以完成200kWp容量的光伏组件固定倾角式安装，该项目属低电压并网分布式光伏电站。

该光伏发电系统采用“分散逆变，集中并网”的技术方案，该太阳能光伏电站建成后，与厂区部电网联网运行，可解决该厂区部分电力需求, 实现了将一部分清洁能源并入用户电网,为该地区的节能减排作出贡献。

1.2设备使用环境条件市地理气候概况市处于黄河中下游平原东部，太行山脉东南方，地处省中东部，东经113°52´15"-115°15´42"，北纬34°11´45"-35°01´20"，东与市相连，距离黄海500公里，西与省会毗邻，南接市和市，北依黄河，与市隔河相望。

光伏并网方案

2.降低能源消耗，减少环境污染，保护生态环境。
3.提高电网供电质量和供电可靠性。
4.促进光伏产业发展，创造良好的经济效益。
三、方案设计
1.项目选址
（1）根据当地太阳能资源、土地资源、电网接入条件等因素，选择合适的光伏电站建设地点。
（2）项目用地应符合国家关于土地管理的相关规定，确保合法合规。
2.发电系统设计
光伏并网方案
第1篇
光伏并网方案
一、项目背景
随着全球能源需求的不断增长和环境保护意识的加强，太阳能光伏发电作为一种清洁、可再生能源，在我国得到了广泛的应用和推广。为充分利用太阳能资源，降低能源消耗，减少环境污染，提高电网供电质量和经济效益，本项目旨在制定一套合法合规的光伏并网方案。
二、项目目标
1.合理利用光伏发电，提高可再生能源在能源消费结构中的比例。
-配置保护、监测、控制设备，保障光伏发电系统的安全运行。
4.系统安全与保护
-按照国家标准和规定，设计系统安全防护措施，确保人身和设备安全。
-设置过载、短路、接地故障等保护装置，防止事故扩大。
-考虑防雷、防静电设施，降低自然灾害对系统的影响。
5.运营维护与管理
-制定运营维护管理制度，确保光伏发电系统的长期稳定运行。
二、项目目标
1.实现光伏发电系统的高效运行，提高能源利用效率。
2.促进环境保护，减少温室气体排放。
3.确保光伏发电系统与电网的稳定、安全并网。
4.严格遵守国家相关法规，保障项目合法合规。
三、方案设计
1.项目选址与土地使用
-根据太阳能资源、土地资源、电网接入条件等因素，选择适宜的光伏电站建设地点。
-土地使用需符合国家土地管理法规，办理土地征用、使用等相关手续。

1MW屋顶光伏并网发电技术方案

屋顶光伏并网发电系统技术方案北京东润环能科技股份有限公司2016年05月目录一、概述 (1)1.1项目介绍 (1)1.2项目系统设备材料 (3)二、总体方案设计 (4)2.1光伏系统项目介绍 (4)2.2系统选型设计 (4)2.3并网系统原理框图 (5)2.4主要设备选型说明 (6)三、光伏系统发电评估 (10)四、系统安装及施工组织 (12)4.1 光伏阵列的布置和安装 (12)4.2 系统接线 (12)4.3土建 (12)4.4电气设计 (15)4.5 接入电力系统方案 (15)4.6电缆敷设及防火 (16)五. 光伏项目效益分析 (17)5.1项目环境效益 (17)5.2节能减排分析 (17)5.3经济性分析 (19)一、概述1.1项目介绍项目情况： 1MW屋顶光伏并网发电本项目单位为河南郑州某屋顶。

本项目太阳能电池组件安装在主楼屋顶上，不单独占用建筑区域的宝贵土地资源，是安装于建筑之上的屋顶并网光伏发电(BAPV：Building Attached Photovoltaic)系统。

光伏发电系统将太阳能资源通过太阳能电池组件转换成直流电能，再通过并网逆变器将符合电能质量的交流电给负载提供电能。

太阳能电池组件与建筑结合的光伏发电是近十几年发展起来的在城市中推广应用太阳能发电的一个主要方向。

技术成熟，成功运营项目较多。

城市建筑物屋顶能为光伏系统提供足够的面积，不需要另外占用宝贵的土地资源。

预选的屋顶位于郑州，郑州市属北温带大陆性季风气候，冷暖适中、四季分明，春季干旱少雨，夏季炎热多雨，秋季晴朗日照长，冬季寒冷少雪。

郑州市冬季最长，夏季次之，春季较短。

年平均气温在14~14.3℃之间。

郑州年平均降雨量640.9毫米，无霜期220天，全年日照时间约2400小时。

项目地地约处东经113.62°，北纬34.78°，郑州市太阳能辐射量年均总太阳能辐射量约为4798.6MJ／m2（水平条件下），年均日照时数为近1332.9h。

光伏系统并网方案

光伏系统并网方案随着可再生能源的发展和应用，光伏系统作为一种重要的可再生能源发电方式，得到了广泛的关注和应用。

光伏系统的并网方案是光伏电站建设中的一个关键环节，它涉及到光伏发电系统与电网之间的电力互联和协调。

在实际生产运营中，合理的光伏系统并网方案能够有效提高光伏系统的发电效率和经济效益。

本文将介绍光伏系统并网方案的基本原理、分类及优化方法。

一、光伏系统并网方案的基本原理光伏系统并网方案是指将光伏发电系统与电网进行连接，实现光伏发电与传统电力系统的互联互通，将光伏系统的发电功率输送到电网中。

光伏系统并网方案的基本原理是通过将光伏阵列直流输出转换为交流电，并将其与电网进行连接，实现光伏系统并网。

二、光伏系统并网方案的分类根据光伏系统并网的不同方式，可以将光伏系统并网方案分为并联型并网方案和串联型并网方案两种基本类型。

1. 并联型并网方案并联型并网方案是将光伏系统与电网进行最直接的连接，光伏系统的直流电通过逆变器转换为交流电，并与电网中的交流电直接并联。

该方案具有构造简单、效率高等优点，能够最大程度地提高光伏系统的发电效率。

在实际应用中，由于该方案具有较高的经济效益和使用便捷性，所以被广泛采用。

2. 串联型并网方案串联型并网方案是将光伏系统的直流电通过串联逆变器进行变换后再与电网连接。

该方案的优点是可以提高光伏系统的系统可靠性和稳定性，但由于逆变器的电压、电流等参数要能够匹配电网的要求，所以在设计和选型上要更加谨慎。

三、光伏系统并网方案的优化方法1. 并网电压控制在光伏系统并网的过程中，对并网电压的控制是十分重要的。

合理的电压控制可以保证光伏系统与电网之间的电力互联平稳无故障地进行。

通过在逆变器等设备中加入电压控制装置，可以实现对并网电压的精确控制，保证光伏系统的安全运行。

2. 功率平衡控制光伏系统并网中，功率平衡控制是实现光伏系统发电功率与电网要求的配合的关键。

通过在逆变器中加入功率平衡控制装置，可以实现光伏系统在并网中的发电功率动态调节，确保光伏系统与电网的协同运行。

光伏并网工程方案

光伏并网工程方案一、项目概述光伏并网工程是指将太阳能光伏发电系统与电网相连接，实现发电系统向电网输送电能的一种工程。

随着全球能源需求的增长以及环境保护意识的提高，光伏并网工程已经成为一种重要的新能源工程。

本项目旨在利用太阳能资源，建设光伏发电系统并将其并入电网，为当地提供清洁和可持续的电力资源。

二、项目总体设计1. 项目位置：本项目选择在当地光照充足、土地资源丰富的地区进行建设。

2. 项目规模：初步规划建设规模为100MW光伏发电系统，总需占地1000亩。

3. 技术方案：选择高效的多晶硅光伏电池作为主要发电设备，采用地面式布局方式进行建设。

4. 建设工期：预计整个项目的建设周期为12个月，其中包括项目前期准备、土地准备、光伏组件安装和并网接入等工作。

5. 投资计划：预计总投资为1亿美元，其中包括光伏组件、逆变器、电缆、支架、电网接入设备以及土地平整等建设成本。

三、光伏并网系统设计1. 光伏组件选择：选择高效、稳定的多晶硅光伏组件，确保系统具有良好的光电转换效率和长期稳定的发电性能。

2. 逆变器选择：选择高效、可靠的光伏逆变器，确保系统能够将发电直流电能转化为交流电能，并与电网实现有效的并网接入。

3. 电网接入设备：配套安装电网接入设备，包括电缆、变压器、电网保护装置等，确保光伏发电系统能够安全稳定地接入电网进行并网发电。

4. 智能监控系统：配备智能监控系统，对光伏发电系统的发电量、电压、电流等各项参数进行全面监测，确保系统的正常运行和安全性。

5. 安全保护系统：在光伏发电系统中设置安全保护系统，确保系统在发生故障时能够及时进行报警并采取相应的保护措施，保障人员和设备的安全。

四、施工流程及安全措施1. 项目前期准备：包括选址、土地准备、项目规划、环境评估等工作。

2. 光伏组件安装：按照设计方案对太阳能光伏组件进行布设和安装工作。

3. 逆变器及电缆安装：对光伏逆变器和电缆进行安装和连接工作。

4. 并网接入：根据电网要求进行并网接入工作，并完成与电网的连接和调试工作。

10KW光伏并网技术方案

10KWp光伏并网发电系统技术方案二合肥阳光电源有限公司2008-9-3一、系统方案简介针对此次10KWp的光伏并网发电系统工程，我公司建议采用集中并网方案，将10KWp 系统通过1台SG10K3并网逆变器接入AC380V/50Hz三相交流低压电网进行并网发电。

光伏并网发电系统的主要组成包括：（1）太阳能电池组件及其支架；（2）直流防雷配电柜；（3）光伏并网逆变器（带工频隔离变）；（4）交流防雷配电柜；（5）系统通讯及监控装置；（6）系统发电计量装置；（7）系统防雷接地装置；（8）土建及配电房等基础设施；（9）整个系统的电缆连接线。

本工程的光伏并网发电设备主要由太阳电池组件、直流防雷配电柜、光伏并网逆变器、交流防雷配电柜（含发电计量表）、通讯软件和监控装置等组成。

太阳电池子阵列经过直流防雷配电柜汇流后输入到光伏并网逆变器，再经过交流防雷配电柜接入AC220/50HZ三相交流低压电网。

另外系统配有通讯软件和监控装置，实时检测系统的运行状态和工作参数，并存储相关的历史数据。

二、设计过程2.1光伏并网逆变器的选择本公司生产全系列的针对光伏并网系统的并网逆变器，可满足不同功率等级、不同电压等级的需要。

目前已经在国内广泛使用，也同时拥有一大批国外用户，包括西班牙、英国、新西兰、德国、意大利、泰国等多个国家。

此次光伏并网发电系统设计为1个10KW的光伏并网发电单元，可选用我公司型号为SG10K3的光伏并网逆变器。

整个系统配置1台此种型号的光伏并网逆变器，组成10KW的并网发电系统。

2.1.1性能特点简介SG10K3光伏并网逆变器采用美国TI公司32位专用DSP(LF2407A)控制芯片，主电路采用日本最先进的智能功率IPM模块组装，运用电流控制型PWM有源逆变技术和优质进口高效隔离变压器，可靠性高，保护功能齐全，且具有电网侧高功率因数正弦波电流、无谐波污染供电等特点。

该并网逆变器的主要技术性能特点如下：（1）采用美国TI公司32位DSP芯片进行控制；（2）采用日本三菱公司第五代智能功率模块（IPM）；（3）太阳电池组件最大功率跟踪技术(MPPT)；（4） 50Hz工频隔离变压器，实现光伏阵列和电网之间的相互隔离；（5）具有直流输入手动分断开关，交流电网手动分断开关。

100兆瓦并网光伏发电项目施工方案

100兆瓦并网光伏发电项目施工方案1施工准备工作1. 1准备工作1. 1. 1作好施工调查工作1)气象调査(1)掌握气象资料，以便综合组织全过程的均衡施工，制定雨季、冬季、大风天气、下雪天气的施工措施。

(2)掌握电站位置地形，确定更合理的电站场平整的施工方案，减少水土流失。

2)各种物质资源和技术条件的调查由于施工所需物质资源品种多，数量大，故应对各种物质资源的生产和供应情况、价格、品种等进行详细调査，以便及早进行供需联系，落实供需要求。

1. 1.2作好施工图纸的学习施工图纸是施工的主要依据，图纸完成后我们将立即组织图纸自审工作，形成文字记录，协助相关单位组织图纸会审。

由技术部门协助项目组有关人员认真学习图纸，并进行自审、会审工作，以便正确无误地施工。

1）通过学习，熟悉图纸内容，了解设计要求施工达到的技术标准，明确工艺流程。

2）进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查，掌握了解图纸中的细节。

3）组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。

4）组织图纸会审，由设计人员进行交底，理解设计意图及施工质量标准，准确掌握设计图纸中的细节。

1. 1. 3做好前期技术交底工作作好技术交底工作，对各分部分项工程、工种、工序的施工方案（作业设计）交底；本工程应注意的安全、文明施工和周围的环境情况。

通过三级技术交底（技术负责人一施工员一施工班组长一班组工人），最后落实到责任工长和操作工人，重点强调对作业班组人员的交底；对于重要分部分项工程，由项目技术负责人组织对班组交底。

1. 2物资材料的准备、施工机械准备1）根据项目实施计划中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，作好备料、供料工作和确定仓库、堆场面积及组织运输的依据。

2）根据材料需用量计划，做好材料的申请、送检、订货和釆购工作，使计划得到落实。

3）组织材料按计划进场，并作好登记、保管工作。

4）根据项目实施计划中确定的施工方法、施工机具、设备的要求和数量以及施工进度的安排，编制施工机具设备需用量计划，组织施工机具设备需用量计划的落实，确保按期进场。

屋顶光伏发电项目并网系统方案(10kV多点接入)

屋顶光伏发电项目并网系统方案（10kV多点接入）1. 项目背景随着能源危机和环境问题日益严重，光伏发电作为一种清洁、可再生的能源形式，在我国得到了广泛的推广和应用。

屋顶光伏发电项目不仅可以降低能源消耗，减少碳排放，还可以充分利用屋顶空间，提高土地利用率。

本方案主要针对屋顶光伏发电项目的并网系统设计，以10kV 多点接入方式为例，详细介绍并网系统的组成、工作原理及施工要求，为类似项目提供参考。

2. 并网系统组成并网系统主要由光伏组件、汇流箱、逆变器、升压变压器、配电设备、电缆、接地装置等部分组成。

2.1 光伏组件光伏组件是并网系统的核心部分，主要负责将太阳光能转化为电能。

根据项目需求和屋顶条件，可选择晶体硅光伏组件、薄膜光伏组件等不同类型的光伏组件。

2.2 汇流箱汇流箱主要用于收集光伏组件产生的直流电，并进行汇流、保护、监控等功能。

汇流箱内应配置合适的断路器、熔断器等保护器件，确保光伏系统的安全运行。

2.3 逆变器逆变器是将光伏组件产生的直流电转换为交流电的关键设备，其主要功能是将直流电转换为符合电网要求的交流电，以便于接入电网。

逆变器应具有较高的转换效率、稳定的输出性能和良好的电网适应性。

2.4 升压变压器升压变压器用于提高逆变器输出电压，使其达到并网电压要求。

升压变压器应具有较高的绝缘水平、良好的抗短路能力以及较小的损耗。

2.5 配电设备配电设备主要包括断路器、隔离开关、负荷开关等，用于实现并网系统的开关控制、负载分配和故障保护等功能。

2.6 电缆电缆用于连接并网系统中各设备，应具有足够的截面积、良好的绝缘性能和抗老化能力。

2.7 接地装置接地装置用于确保并网系统的安全运行，降低故障电压，防止触电事故发生。

3. 工作原理光伏组件吸收太阳光能，将其转化为直流电，通过汇流箱汇集后，送至逆变器进行直流电到交流电的转换。

转换后的交流电经升压变压器升压，达到并网电压要求后，送入电网。

并网系统中各设备均具备相应的保护措施，确保系统安全、稳定运行。

1MW光伏并网技术设计方案

1MW光伏并网发电系统技术方案.WORD完美格式.目录一、总体设计方案 (2)二、系统组成 (3)三、相关规范和标准 (3)四、设计过程 (4)4.1并网逆变器 (4)4.1.1性能特点简介 (4)4.1.2电路结构 (5)4.1.3 技术指标 (5)4.1.4 LCD液晶显示及菜单简介 (6)4.1.5并网逆变器图片 (17)4.2太阳能电池组件 (17)4.3光伏阵列防雷汇流箱 (18)4.4直流防雷配电柜 (19)4.5系统接入电网设计 (20)4.6系统监控装置 (24)4.7环境监测仪 (27)4.8系统防雷接地装置 (28)五、系统主要设备配置清单 (29)六、系统原理框图 (30)七、参考案例 (31)一、总体设计方案针对1MWp勺太阳能光伏并网发电系统项目，我公司建议采用分块发电、集中并网方案，将系统分成10个100KW勺并网发电单元，每个100KW勺并网发电单元都接入10KV 升压站的0.4KV低压配电柜，经过0.4KV/10KV(1250KVA)变压器升压装置，最终实现整个并网发电系统并入10KV中压交流电网。

系统的电池组件选用180Wp(35V单晶硅太阳能电池组件，其工作电压为35V,开路电压约为45V。

经过计算，每个光伏阵列按照16块电池组件串联进行设计，100KW勺并网单元需配置10个光伏阵列，560块电池组件，其功率为100.8KWp则整个1MW并网发电系统需配置5600块180Wp电池组件，实际功率约为1.008MWp为了减少光伏阵列到逆变器之间的连接线及方便日后维护，建议在室外配置光伏阵列防雷汇流箱，该汇流箱可直接安装在电池支架上，每个汇流箱可接入6路光伏阵列，每100KW并网单元配置6台汇流箱，整个1MW并网系统需配置60台光伏阵列防雷汇流箱。

为了将每个100KW并网单元的6台光伏阵列防雷汇流箱的直流输出汇流后再接入SG100K3逆变器，系统需要配置4台直流防雷配电柜，每个配电柜按照3个100KW茸流配电单元进行设计，分成3路直流输出分别接至3台SG100K3逆变器。

光伏并网方案

光伏并网方案一、并网类型与选择光伏并网主要分为两种类型：分布式并网和集中式并网。

分布式并网是将光伏发电系统直接接入用户侧电网，满足用户自身用电需求，富余电力则上网。

集中式并网则是将大规模的光伏电站产生的电能直接接入高压电网，进行统一调度和分配。

在选择并网类型时，需考虑项目规模、地理位置、电网条件、政策要求等因素。

分布式并网适用于居民屋顶、工业园区等小型光伏项目，可就地消纳，降低输配电损耗。

集中式并网适用于大规模光伏电站，便于集中管理和调度。

二、电网接入点确定电网接入点的确定需综合考虑当地电网结构、容量、负荷特性等因素。

应优先选择接入点距离光伏电站较近、电网容量较大、负荷较重的区域，以减少线路损耗和提高电网接纳能力。

同时，还需考虑接入点处的电压等级和接线方式，确保光伏电站接入后电网运行稳定。

三、逆变器与设备选型逆变器是光伏并网系统的核心设备，负责将光伏组件产生的直流电转换为交流电并入电网。

在选择逆变器时，需关注其转换效率、功率因数、保护功能等指标。

此外，还需根据光伏电站的规模和布局选择合适的电缆、汇流箱、支架等设备，确保系统安全稳定运行。

四、并网安全与保护光伏并网系统应设置完善的安全保护和防雷接地措施，防止因设备故障或雷电等因素导致电网故障或安全事故。

同时，需对并网接口处的电能质量进行监测和治理，确保符合国家相关标准和要求。

五、监控系统与通信光伏并网系统应建立高效的监控系统和通信网络，实现对电站运行状态、电能质量、设备故障等信息的实时监测和远程管理。

监控系统应具备数据采集、处理、显示、存储和报警等功能，方便运维人员及时发现问题并采取相应的处理措施。

六、土地与水资源保护在光伏电站建设和运行过程中，应充分考虑土地和水资源的保护。

尽量选择荒地、山坡等未利用土地进行光伏电站建设，避免占用优质耕地和林地。

同时，加强水土保持和生态修复工作，防止水土流失和生态环境破坏。

七、经济效益分析光伏并网项目的经济效益主要体现在节省电费、减少环境污染、提高能源利用率等方面。

光伏并网发电项目升压站工程施工技术方案

光伏并⽹发电项⽬升压站⼯程施⼯技术⽅案光伏并⽹发电项⽬升压站⼯程施⼯技术⽅案⼀、测量放样1、施⼯测量前的准备⼯作(1)校对测量仪器：为保证测量结果精确⽆误，本⼯程使⽤的全站仪、⽔准仪、塔尺、钢卷尺等测量仪器器具都需经国家法定计量部门校验合格，并且在有效期内。

每次测量放线前都应进⾏仪器出测前的检校。

(2)根据建筑施⼯总平⾯图及其他相关资料进⾏复核，做好坐标控制点，⾼程原点、资料的交接⼯作。

(3)熟悉图纸，切实了解结构。

建筑等细部尺⼨与相对位置的关系。

(4)对测量⽤辅助材料提前进⾏准备。

本⼯程使⽤的测量仪器、⼯具详见表5.1.10、单位⼯程定位和主轴线控制⽹的设置(1)建筑物定位根据⼀级控制⽹，施⼯总平⾯图等资料，进⾏实地踏勘，编制详尽的⼯程定位测量⽅案，包括施测路线、⾤⽤的计算公式、测设精度、所需测量器具等。

随后⾤⽤极坐标的⽅法进⾏建筑物的⾓点、主轴线的定位，并记录下现场测设的原始数据、图表。

(2)主轴线控制⽹的设置本⼯程根据建筑物的实际情况，依据《⼯程测量规程》等要求，加密先前测设的主轴线，联测后形成满⾜施⼯放样及测量精度的场区主轴线控制⽹，闭合⽆误后，埋设主轴线控制⽹节点控制桩。

控制桩应设置在基槽3⽶外，安全、易保存的位置，控制桩前不允许堆放材料，以保证其通视良好。

(3)验线控制轴线⽹施测后，由施测⼈员⾃检，⾃检合格后施⼯⼯长复检，再由专职质检员专检，确认⽆误后请监理验线签证。

⼆、施⼯⼯序总体安排本⼯程施⼯前期以⼟建施⼯为主，原则上先地下后地上，先主体后辅助，优先满⾜主体安装开⼯，逐步铺开⼯作⾯，最终使⼟建与安装同步竣⼯。

1、⼟建施⼯程序及流向本⼯程⼟建施⼯拟分为两个施⼯段进⾏，采⽤交叉流⽔施⼯。

⼆次设备和35KV电⽓装置作为⼀个施⼯段，其它设备作为⼀个施⼯段，使普⼯、⽊⼯、钢筋⼯、磴⼯能交叉作业。

不发⽣窝⼯现象，缩短施⼯⼯期。

其中还应注意以下⼏点：(1)主体结构⼯程施⼯由下⽽上。

在单位⼯程封顶后，可以施⼯屋⾯防⽔⼯程，屋⾯和墙⾯⾤⽤刚性、卷材双防⽔层；(2)装修的顺序先墙⾯、后地⾯，先内后外，先上后下；(3)磴框架先施⼯框架基础，每个框架基础的⼀次施⼯完成，钢筋⼯预留框架柱塔接钢筋，每⼀柱的钢筋搭接不在同⼀断⾯。

10MW光伏电站并网系统技术方案.doc

企业生产实际教学案例：10MWp光伏并网系统工程项目实施技术方案1生产案例1.1 案例背景概述根据系统设计要求，10MW光伏电站接入10KV电网实现并网发电。

本系统采用一次升压设计方案，即从0.27KV升压至10KV。

系统按照10个1MW并网发电单元进行设计，其中：每个1MW并网发电单元都配置2台500KW三相并网逆变器，经1台0.27/0.27/10KV(1250KV A)双分裂升压变接入10KV电网。

整个系统除了光伏组件和光伏阵列防雷汇流箱安装在室外，逆变器及升压配电装置需安装在室内。

1.2电池板本系统中，所有的电池板均采用240Wp的电池板，，工作电压30V，开环电压为36V,考虑到工程所在项目地及逆变器的耐压和最佳效率，选择19节电池板串联。

根据项目实际情况，全年最低和最高温分别是-10度和34度，年均温18计算-10℃组件开路电压=19串*36V*｛1+︱25℃-（-10）℃︳*0.33%｝=763V；34℃组件开路电压=19串*36V*｛1-︱25℃-34℃︳*0.33%｝=663.68V；每个500KW光伏矩阵，需要配置110个电池串列，2090块电池板。

整个光伏系统工程，共需要配置2090*20=41800块电池板，总功率为10.0310MWp。

1.3直流汇流箱为了减少光伏组件到逆变器之间的连接线，方便操作和维护，系统采用分段连接，逐级汇流的方式接线。

在本系统中，选用22汇1汇流箱，每22个电池串接入一台汇流箱，型号为BH10A-22,对于每个500KW的光伏矩阵，共110个电池串，需要配置5台22汇1光伏阵列汇流箱。

整个10MW的光伏并网系统共需配置5*20=100台汇流箱。

1.4直流配电柜为减少逆变器进线回路数，一般光伏组件阵列通过直流防雷汇流箱在室外进行汇流后，通过电缆接至配电房的直流防雷配电柜再进行一次总汇流，与光伏逆变器相匹配。

每台500KW逆变器配置1台500KW直流配电柜(5路进1路出)。

家庭分布式10kw光伏电站并网方案

家庭分布式10kw光伏电站并网方案随着能源需求的增长和环境保护的呼声，分布式光伏电站作为一种可持续的能源解决方案正越来越受到人们的关注。

家庭分布式10kw光伏电站并网方案是一种将太阳能转化为电能的系统，可满足家庭的电力需求，并将多余的电能注入电网。

本文将详细介绍家庭分布式10kw 光伏电站并网方案及其应用。

一、家庭分布式10kw光伏电站的构成家庭分布式10kw光伏电站由光伏电池组件、逆变器、电池储能系统和配电系统组成。

1. 光伏电池组件：光伏电池组件通常安装在家庭屋顶或其他适当的位置。

光伏电池通过将太阳能转化为直流电能。

2. 逆变器：逆变器将光伏电池发出的直流电能转换为交流电能，以供家庭使用。

3. 电池储能系统：当太阳能补给不足时，电池储能系统可以存储多余的电能并在需要时释放出来。

4. 配电系统：配电系统将生成的电能分配给家庭用电设备，并将多余的电能注入电网。

二、家庭分布式10kw光伏电站的优势家庭分布式10kw光伏电站具有以下几个方面的优势：1. 节约能源：太阳能是一种可再生的能源，通过使用光伏电站，家庭可以充分利用太阳能，减少对传统能源的消耗。

2. 环保减排：太阳能是一种清洁能源，使用家庭分布式光伏电站可以减少二氧化碳等有害气体的排放，有利于改善空气质量。

3. 降低电费：使用家庭分布式光伏电站可以大大降低家庭的电费支出。

多余的电能注入电网后，还可以获得电网反补贴。

三、家庭分布式10kw光伏电站的并网方案家庭分布式10kw光伏电站的并网方案需要遵守法规和技术要求，确保电站的安全性和可靠性。

1. 电站规模：电站的装机容量应为10kw，符合家庭分布式光伏电站的规模要求。

2. 并网条件：电站需要满足当地电网的并网条件，包括电压、频率、功率因数等要求。

需要向当地供电公司提交并网申请。

3. 安全保护：分布式光伏电站需安装直流断路器、接地保护器、过压保护器等安全设备来保护电站及使用者的安全。

4. 远程监控：为了方便管理和监控电站的运行情况，建议安装远程监控系统，可以实时监测发电量、功率、电压等参数。
