变频器外围设备中输入输出电抗器选择
变频器直流电抗器选型和作用
变频器直流电抗器选型和作用
直流电抗器(又称平波电抗器)主要用于变流器的直流侧，电抗器中流过的具有沟通重量的直流电流。
主要用途是将叠加在直流电流上的沟通重量限定在某一规定值,保持整流电流连续，减小电流脉动值,改善输入功率因数。
直流电抗器也叫平波电抗器，串联在直流母线中（端子P1、P+），主要是减小输入电流的谐波成分，提高输入电源的功率因数（提高到0. 95）。
此电抗器可与沟通电抗器同时使用，变频器功率大于30kW时才考虑配置直流电抗器。
直流电抗器接在滤波电容前，它抑制进入电容的整流后冲击电流的幅值，并改善功率因数、降低母线沟通脉动。
变频器功率越大，越应当使用直流电抗器，由于没有直流电抗器时，变频器的电容滤波会造成电流波形严峻畸变而使电网电压波形严峻畸变，而且特别有害于变频器的整流桥和滤波电容寿命。
直流电抗器用于改善电容滤波（当前电压型变频调速器主要滤波方式是电容滤波）造成的输入电流波形畸变和改善功率因数、削减和防止因冲击电流造成整流桥损坏和电容过热，当电源变压器和输电电路电阻较小时、电网瞬变频繁时都需要使用直流电抗器。
直流电抗器可使逆变环节运行更稳定，并能限制短路电流。
直流电抗器电感值的选择一般为变频器输入侧沟通电抗器3%阻抗电感量的2~3倍，最少为1.7倍，即
LCD=(2～3)LAC
例如：对三相380V、90kW变频器所配直流电抗器计算值为LCD=(2N3)LLA1=(2～3)×0.123=0.246～0.369mH
选择工作电流为170A，电感量为0.2mH的电抗器。
变频器输入输出电抗器
变频器输出电抗器输出电抗器，英文名为“Output Reactor” ，主要应用于工业自动化系统工程中，特别是使用变频器的场合，用于延长变频器的有效传输距离，有效抑制变频器的IGBT模块开关时产生的瞬间高压。
一、输出电抗器的类型输出电抗器有两种类型：1.1、铁芯式输出电抗器当变频器的载波频率小于3KHZ时采用铁芯式输出电抗器。
1.2、铁氧体式输出电抗器当变频器的载波频率小于6KHZ时采用铁氧体式输出电抗器。
二、输出电抗器的作用输出电抗器主要在以下两个方面发挥作用：2.1、增大变频器的有效传输距离当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流，增大了变频器到电动机的有效传输距离；2.2、有效抑制IGBT开关时的瞬间高压变频器输出端增加输出电抗器的作用是为了输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
三、使用说明为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
变频器专用型输出电抗器概述变频器专用型输出电抗器，安装于变频器的电源输出线与电机之间，用绿波杰能MLAD系列变频器专用型输出电抗器以钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件的扰动和冲击，且在负载合闸瞬间能够有效地抑制回路涌流，保护回路中的变频器装置及其它元器件免受过电流冲击。
类型变频器专用型输出电抗器根据其选用的芯体材质的不同，分为以下两种：1、铁芯式变频器专用型输出电抗器当变频器的载波频率小于3KHZ时采用铁芯式变频器专用型输出电抗器。
2、铁氧体式变频器专用输出电抗器电抗器当变频器的载波频率小于6KHZ时采用铁氧体式变频器专用型输出电抗器。
作用1、有效降低IGBT输出的高dv/dt,延长电机寿命；2、抑制变频器输出的谐波干扰；3、补偿长线分布电容的影响，延长传输距离(最大允许电动机电缆长度主要取决于传动装置的开关频率和输出电压)；4、减小变频器噪声；使用环境1、海拔高度不超过2000米；2、运行环境温度-25℃～+45℃，相对湿度不超过90%；3、周围无有害气体，无易燃易爆物品；4、周围环境应有良好的通风条件，如装在柜内，应加装通风设备；性能参数1、可用于400V、660V系统；2、额定绝缘水平3kV/min；3、电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K；4、电抗器噪声不大于45dB；5、三相电抗器的任意两相电抗值之差不大于±3%。
变频器输入电抗器和输出电抗器的作用
变频器输入电抗器和输出电抗器的作用1．输入电抗器在通用变频器应用场合，为了抑制谐波的影响，通常在变频器的进线端加装输入电抗器（如图所示）。
电抗器又称进线电抗器、交流电抗器或电源协调电抗器，它除了能有效地抑制谐波，改善功率因数外，还能够限制电网电压突变和操作过电压引起的电流冲击。
输入电抗器通常串接在电源和变频器输入端之间，与无线电噪声滤波器EIL（射频干扰滤波器）一起使用时应串联连接。
有的变频器在中间直流回路中加装直流电抗器以补偿无功功率，同时也有抑制谐波的功效。
如果有必要，可以采取这一措施，以有效地改善系统的功率因数，降低无功功率的传输，使无功功率得到补偿。
如果配合得当，可将功率因数提高到0.95以上，同时也对降低谐波分量起到一定的作用，另外，直流电抗器能使逆变器运行稳定，并限制短路电流。
因此，很多变频器厂商对55kW以上的变频器随机配套直流电抗器。
如图所示为不同规格的直流电抗器。
图直流电抗器采用输入电抗器抑制谐波干扰的原理是：它增加了电源阻抗，降低了由变频器产生的谐波分量，并能吸收浪涌电压和主电源的电压尖峰。
因此，输入电抗器既能阻止来自电网的干扰，又能减少整流电路产生的谐波电流对电网的污染。
通常商用电抗器的额定值是以基于基波电流的谐波电流百分比给出的，如2%和4%输入电抗器，当变频器以额定电流运行时，输入电抗器上将有2%或4%的电压降。
如在400V、50Hz电源上，2%输入电抗器上将有8V的电压降；而4%输入电抗器上将有16V的电压降。
在较高的谐波频率时，输入电抗器具有较大的阻抗，从而减弱了谐波电流。
也可以说，输入电抗器将电源阻抗提高了2%或4%，通常2%输入电抗器就足以吸收电源电压峰值，避免因此而造成的危害，还能保护变频器内部直流回路的电容器不致因浪涌电压和过热而损坏。
一个2%的输入电抗器可降低40%～60%的电流畸变。
通常在变频器输入端的电源阻抗不能小于1%，如果需要将谐波电流进一步降低，可以安装4%的输入电抗器，4%阻抗输入电抗器最适宜降低由变频器产生的谐波电流，因此可降低对公共电源谐波电压畸变的影响。
输入电抗器,输出电抗器,直流电抗器
输出电抗器的作用：输出电抗器主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。
输入电抗器的作用；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。
1、输入电抗器作用：用于变频器和电网间，主要作用滤波，防止谐波进入电网连接方式：串联2、直流电抗器作用：用于变频器直流侧，直流是带纹波的，因整流方式的不同，纹波的幅值和频率也不同，主要作用是平波，提高功率因数连接方式：串联3、输出电抗器：用于变频器和负载之间，因变频器输出多为PWM波形，不能直接用于负载，需要加电抗器进行滤波，目前多采用电感+电容的LC滤波方式连接方式：串联用户对变频器使用电抗器应如何选择？下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。
额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择电压降在4V~8V左右。
电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
变频器进线电抗器和输出电抗器的挑选疑问
变频器进线电抗器和输出电抗器的挑选疑问由于变频器被运用在各种纷歧样的电气环境，不选用恰当的维护办法，就会影响变频器工作的安稳性和牢靠性。
实习证实，恰中选配电抗器与变频器配套运用，能够有用地避免因操作沟通进线开关而发作的过电压和浪涌电流对它的冲击，一同亦能够削减变频器发作的谐波对电网的污染，并可跋涉变频器的功率因数。
因而议论与变频器配套用的进出线电抗器的挑选办法对错常必要的。
一、关于变频器进线电抗器的挑选疑问 1.阻抗电压降：阻抗电压降是指50HZ时，对应实习额外电流时电抗器线圈两头的实习电压降。
通常挑选阻抗电压降在2-4%分配。
2.电感量的挑选：电抗器的额外电感量也是一个首要的参数！若电感量挑选不适宜，会直接影响额外电流下的阻抗电压降的改动，然后致使缺点。
而电感量的巨细取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
挑选了额外沟通电流与阻抗电压降也就判定了电感量。
3.额外沟通电流的挑选：额外沟通电流是从发热方面方案电抗器的长时刻工作电流，一同应当思考满意的高次谐波重量。
即输入电抗器实习流过的电流是变频器的输入电流。
二、关于变频器输出电抗器的挑选疑问 1.阻抗电压降：阻抗电压降是指XHz时，对应实习额外电流时电抗器线圈两头的实习电压降。
通常挑选阻抗电压降在1-4%分配。
2.电感量的挑选：电抗器的额外电感量也是一个首要的参数！若电感量挑选不适宜，会直接影响额外电流下的电压降的改动，然后致使缺点。
而电感量的巨细取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的挑选首要是依据在额外频率方案内的电缆长度来判定，然后再依据电动机的实习额外电流来挑选相应电感量央求下的铁芯截面积和导线截面积，才调判定实习电压降。
3.对应额外电流的电感量与电缆长度：电缆长度额外输出电流电感量。
4.额外沟通电流的挑选：额外沟通电流是从发热方面方案电抗器的长时刻工作电流，一同应当思考满意的高次谐波重量。
输出,输入电抗器

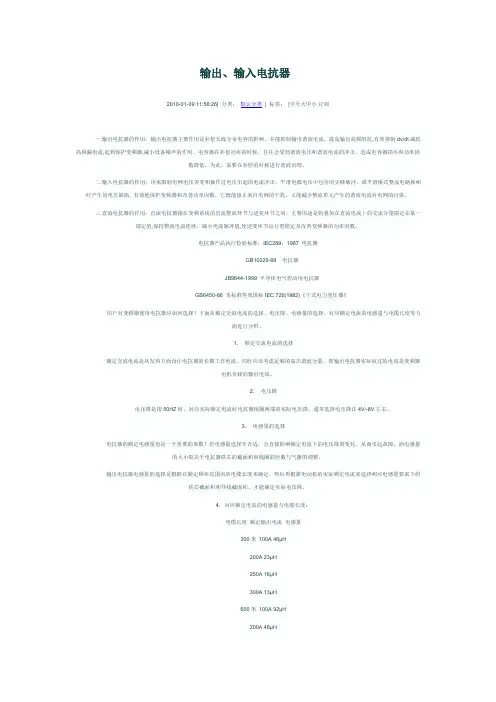

输出、输入电抗器2010-01-09 11:56:26| 分类：默认分类| 标签：|字号大中小订阅一.输出电抗器的作用：输出电抗器主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。
二.输入电抗器的作用；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
三.直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。
电抗器产品执行检验标准：IEC289：1987 电抗器GB10229-88 电抗器JB9644-1999 半导体电气传动用电抗器GB6450-86 本标准等效国标IEC 726(1982)《干式电力变压器》用户对变频器使用电抗器应如何选择？下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。
1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2，电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择电压降在4V~8V左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器技术参数
输出电抗器技术参数变频器输出电抗器（1%压降）1、作用◆降低电机的噪音，降低涡流损耗。
◆降低输入高次谐波造成的漏电流。
◆用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。
◆保护变频器内部的功率开关器件。
2、技术参数1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB（与电抗器水平距离点1米测试）6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987) JB9644-1999半导体电气传动用电抗器出线电抗器型号变频器调速器功率KW额定电流（A）外形尺寸长*宽*高mm安装尺寸mm绝缘等级压降孔径OCL-80.75(1.5)8140*80*14075*60F，H1%6 OCL-102.510140*80*14075*60F，H1%6 OCL-103.7(4.0)10140*80*14075*60F，H1%6 OCL-155.515140*80*14075*60F，H1%6 OCL-207.520170*130*13578*75F，H1%6 OCL-301130170*130*13578*75F，H1%6 OCL-401540210*130*170112*75F，H1%8 OCL-5018.550210*130*170112*75F，H1%8 OCL-602260210*130*170112*75F，H1%8 OCL-803080210*160*170112*90F，H1%8 OCL-11037110210*160*170112*90F，H1%8 OCL-12045120210*160*170112*90F，H1%8 OCL-150*********200*210133*120F，H1%10 OCL-20075200240*200*210133*120F，H1%10 OCL-25090250300*220*240172*130F，H1%10 OCL-280110280300*220*240172*130F，H1%10 OCL-300132300310*230*250190*130F，H1%10 OCL-400160400320*230*270190*130F，H1%10 OCL-450187450330*240*270210*135F，H1%10 OCL-500200(220)500330*250*270210*135F，H1%10OCL-600250(280)600340*240*290210*155F，H1%12 OCL-800315800315*270*300210*155F，H1%12 OCL-10004001000390*250*360245*160F，H1%12。
变频器输入电抗器和输出电抗器的作用
变频器输入电抗器和输出电抗器的作用变频器是一种能够改变交流电源频率的电气设备，它由输入电抗器和输出电抗器两部分组成。
输入电抗器和输出电抗器在变频器的正常运行中起到了不可或缺的作用。
下面将分别介绍这两个部分的功能和作用。
输入电抗器主要有两个作用：过滤和限流。
首先，输入电抗器对电网电流进行过滤。
电网中存在着各种电磁干扰，比如高频干扰、谐波干扰等。
这些干扰会影响变频器的正常运行，甚至对电机造成损害。
通过输入电抗器的电感性质，它能够吸收和抑制这些干扰，从而保证了变频器输入端电流的净化和纯正。
其次，输入电抗器的另一个作用是限流。
在变频器启动过程中，电机可能需要短时间内吸收较大的电流，而这可能会对电网造成冲击负荷。
为了避免这种情况，输入电抗器通过限制电流的流动，使电机启动时的电流逐渐增大，从而降低对电网的冲击，保护电网和电机。
此外，输入电抗器还能够平衡电流负载，增加系统的稳定性。
总的来说，输入电抗器能够对电网电流进行过滤和限流，确保电流纯正和稳定，保护变频器和电机，并保证整个系统的正常运行。
输出电抗器主要有两个作用：保护电机和减小谐波。
首先，输出电抗器能够保护电机免受变频器输出电流的损害。
变频器输出的电流中会存在一些高频成分和谐波成分，这些成分会对电机产生很大的冲击和热损耗。
通过输出电抗器，可以对这些高频成分和谐波进行滤除和吸收，使电流趋近于正弦波，从而减少对电机的损害，延长电机的使用寿命。
其次，输出电抗器能够减小谐波。
变频器输出的电流在频率调整时，会产生一些不同频率的谐波。
这些谐波会影响到其他设备的正常运行，甚至可能对电网造成负荷干扰。
通过输出电抗器，可以有效地减小这些谐波的影响，保证电网和其他设备的正常运行。
总的来说，输出电抗器能够保护电机免受变频器输出电流的损害，减小输出电流中的谐波成分，保证电机和系统的正常运行。
在变频器的使用过程中，输入电抗器和输出电抗器都起到了重要的作用。
它们能够保护电网和电机，减小谐波干扰，保证系统的稳定性和可靠性。
ACL、OCL 输入、输出电抗器 选型指南说明书
选型指南ACL 、OCL 输入、输出电抗器ACL ：输入电抗器，是限流设备，用于驱动器的输入端，保护驱动器不受瞬态超压影响，有降低浪涌和峰值电流，提高真实功率因数，抑制电网谐波，改善输入波形的作用。
OCL ：输出电抗器，用于平滑滤波，降低瞬变电压dv/dt ，延长电机寿命，可以降低电机噪音，减低涡流损耗，降低输出高次谐波造成的漏电流，保护变频器内部的功率器件。
国家标准：GB/T 1094.1、GB/T 1094.6适用范围认证与标准产品特征主要技术参数电抗器采用三相三柱心式结构。
铁心气隙采用环氧层压玻璃布板做间隔，以保证电抗器气隙在运行过程中不发生变化。
线圈采用漆包扁线紧密绕制，以保证电抗器线圈在运行过程中不发生震动。
ACL 2% OCL 1%ACL/OCL-1010 2.2ACL/OCL-1515 5.5ACL/OCL-20207.5ACL/OCL-303011ACL/OCL-404015ACL/OCL-505018.5ACL/OCL-606022ACL/OCL-808030ACL/OCL-11011037ACL/OCL-12512545ACL/OCL-15015055ACL/OCL-20020075ACL/OCL-25025090（93）ACL/OCL-280280110ACL/OCL-300300132ACL/OCL-400400160ACL/OCL-450450187ACL/OCL-500500200ACL/OCL-600600250ACL/OCL-800800315ACL/OCL-10001000400G5 变压器793G电源类产品ACL 、OCL 输入、输出电抗器外形与安装尺寸(mm)ACL-15 5.5150.93160×95×170130×65φ7×17160×95×170130×65φ7×17ACL-207.5200.7160×95×170130×65φ7×17160×105×170130×75φ7×17ACL-3011300.47160×150×140130×75φ7×17160×105×170130×75φ7×17ACL-4015400.35160×160×140130×85φ7×17160×145×135130×75φ7×17ACL-5018.5500.28200×150×165170×75φ7×17200×155×165170×85φ7×17ACL-6022600.23200×150×165170×75φ7×17200×160×165170×90φ7×17ACL-8030800.17200×160×165170×85φ7×17200×160×165170×90φ7×17ACL-100401000.14200×170×165170×95φ7×17200×160×165170×90φ7×17ACL-120451200.11240×180×195200×95φ10×22240×180×180200×90φ10×22ACL-150551500.09240×165×235200×95φ10×22240×160×235200×98φ10×22ACL-200752000.07240×175×235200×102φ10×22240×170×235200×108φ10×22ACL-250902500.056240×180×235200×110φ10×22240×180×235200×118φ10×22ACL-3001323000.047310×190×265250×115φ10×22300×190×265250×110φ10×22ACL-4001604000.035310×200×265250×115φ10×22240×200×285200×120φ10×22ACL-4501874500.031310×195×300250×115φ10×22310×195×300250×125φ10×22ACL-5002005000.028310×230×300250×125φ10×22310×205×300250×125φ10×22ACL-6002506000.023310×230×300250×125φ10×22310×225×300250×145φ10×22ACL-8003158000.017310×230×360250×125φ10×22310×235×360250×145φ10×22ACL-100040010000.014310×255×360250×145φ10×22310×245×360250×145φ10×22ACL-120050012000.012390×270×430240×180φ12.5×30310×270×360250×175φ10×22注:（1）以上外形尺寸只有标准工作电压380V ，电抗率输入2%、输出1%，其余型号尺寸以实际为准，如有特殊要求要标注说明，或与设计技术人员沟通。
变频调速系统中各类电抗器的选用
93变频调速系统中各类电抗器的选用Selection of Reactors in Frequency Conversion Speed Regulation System中国石化仪征化纤有限责任公司于建华(Yu Jianhua) 吴朝祥(Wu Chaoxiang )本文分析了变频调速系统中各种电抗器的作用，介绍了常见合资品牌变频器对各种电抗器的设置要求，供广大工程技术人员借鉴。
关键词：变频器; 电抗器; 作用Abstract： This paper analyses the functions of various reactors in variable frequency speed regulation system, introduces the requirements of common joint venture brand converters for various reactor settings, which can be used for reference by engineers and technicians.Key words: Inverter; Reactor; Function【中图分类号】TM921.51【文献标识码】B 【文章编号】1561-0330（2019）05-0093-031 前言随着电力电子技术的迅速发展，从节能和调速的角度出发，目前变频器已经广泛应用于现代工厂中。
由于变频器使用的电气环境不同，若不采取恰当的措施，就会影响整个变频系统的稳定性和可靠性。
实践证明，适当选择电抗器并与变频器配套使用，能够有效改善变频器的使用条件，因此探讨与变频器配套用的各类电抗器的作用和容量选择等问题就显得十分有必要。
变频器调试系统中各类电抗器的设置如附图所示，下面分别就直流电抗器L 1、输入电抗器L 2、输出电抗器L 3进行讨论。
图1 变频器调速系统中电抗器的设置2 各电抗器作用及容量选择电抗器在电路中起到无功补偿、限流、稳流平波、滤波、阻尼、移相等作用，是电力系统中重要的电力设备，在变频器中安装电抗器实际上是从外部增加变频器供电电源的内阻抗，在变频器的电源侧安装交流电抗器、变频器的直流侧安装直流电抗器、变频器的输出侧安装电抗器，不仅可以有效的防止因操作交流进线开关引起的电压和浪涌电流的冲击，同时减少变频器产生的谐波对电网的污染及对微处理系统的电磁干扰，并可提高变频器的功率因数。
变频器输入侧选用输入电抗器的注意事项
变频器输入侧选用输入电抗器的注意事项1. 变频器输入电抗器的选用应根据实际需求确定其电抗值，并与变频器匹配。
当变频器的输入功率较大时，可以考虑选用大功率电抗器，以保证系统的稳定性。
2. 输入电抗器的额定电流应大于变频器的额定电流，以确保输入电抗器能够承受变频器在运行过程中可能出现的过电流冲击。
3. 输入电抗器的额定电压应与变频器的输入电压相匹配，以确保正常工作状态下不会发生电压冲入或过压现象。
4. 输入电抗器的额定频率应与变频器的工作频率相匹配，以保证输入电抗器能够有效地对电源电压进行补偿。
5. 输入电抗器的响应时间应与变频器的响应时间相匹配，以避免响应速度不一致导致系统的稳定性降低。
6. 输入电抗器应具有良好的过载能力，能够承受变频器长时间运行时可能出现的瞬态过电流。
7. 输入电抗器的损耗应尽量小，以减少系统的能耗和热损失。
8. 输入电抗器应具有良好的散热性能，能够有效降低温度，提高运行效率和寿命。
9. 输入电抗器的电感值应尽量稳定，以避免变频器的输出电流产生过多的谐波。
10. 输入电抗器的选用应符合国家相关标准和规定，以确保其安全可靠性，避免可能的电气事故和故障发生。
详细描述：输入电抗器是变频器系统中的关键元件之一，它主要用于电源对变频器输入电压的补偿和调节。
在选择输入电抗器时，首先需要根据实际工作条件和要求来确定其所需的电抗值。
如果系统的输入功率较大，可以选择大功率电抗器，以确保系统的稳定性和可靠性。
在选用输入电抗器时，还需要考虑其额定电流和额定电压。
输入电抗器的额定电流应大于变频器的额定电流，以保证输入电抗器能够承受变频器在运行过程中可能出现的过电流冲击。
输入电抗器的额定电压应与变频器的输入电压相匹配，以确保在正常工作状态下不会发生电压冲入或过压现象。
输入电抗器的响应时间和频率也需要与变频器的工作特性相匹配。
响应时间不一致可能导致系统的稳定性降低，频率不匹配可能导致输入电抗器无效地对电源电压进行补偿。
变频器输入电抗器选择
变频器输入电抗器选择变频器将电网的沟通电压转变为直流经整流后都经电容滤波，电容的使用使输入电流呈尖峰脉冲状，当电网阻抗小时，这种尖峰脉冲电流极大，造成很大的谐波干扰，并使变频器整流桥和电容简单损坏。
输入电抗器串联在电源进线与变频器输入侧(R、S、T)，用于抑制输入电流的谐波，削减电源浪涌对变频器的冲击，改善三相电源的不平衡性，提高输入电源的功率因数（提高到0.75~0.85）。
沟通变频调速系统输入侧设置的沟通电抗器或EMC滤波器，应依据变频器安装场所的其他用电设备对电网品质的要求，若变频器工作时已影响这些设备正常运行，可在变频器输入侧设置沟通电抗器或EMC滤波器，来抑制由功率元件通断引起的谐波和传导辐射。
若与变频器连接的电网的变压器中性点不接地，则不能选用EMC滤波器。
电源侧的沟通输入电抗器用于改善输入电流波形、提高整流器和滤波电容寿命、削减不良输入电流波形对电网的干扰、协调同一电网上晶闸管变换器造成的波形影响、削减功率切换和三相不平衡的影响，因此也称为电源协调电抗器，输入电抗器LA1能够限制电网电压突变和操作过电压引起的电流冲击，有效地爱护变频器和改善其功率因数。
变频调速系统接入与未接入输入电抗器时，输入电网的谐波电流的状况如图1所示。
从图2中可以看出，接入电抗器后能有效地抑制谐波电流。
电抗器的作用是防止变频器产生的谐波通过电源的输入回路返回到电网从而影响其他用电设备。
依据运行阅历，在下列场合应考虑安装输入电抗器，才能保证变频器平安牢靠的运行。
1)变频器所接电源的容量与变频器容量之比为10：1以上；电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内，如图2所示。
图1 变频调速系统接入与未接入输入电抗器的比较图2 需要安装进线电抗器的电源2)三相电源电压不平衡率大于3%，电源电压不平衡率K可按下式计算：(1)式中，Umax为最大一相电压；Umin为最小一相电压；Up为三相平均电压。
皮带变频器的选型原则和注意事项
变频器输入和输出电抗器都起到什么作用？1.输入电抗器用以抑制浪涌电压和浪涌电流，保护变频器，延长其使用寿命和防止谐波干扰，同时由于变频器采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输入端加装一个进线电抗器，可以改善变频器的功率因数及抑制谐波电流，滤除谐波电压和谐波电流，改善电网质量。
2.输出电抗器用于延长变频器的有效传输距离，有效抑制变频器的IGBT模块开关时产生的瞬间高压，降低电机的噪音，降低涡流损耗，保护变频器内部的功率开关器件。
变频器什么情况要加输出电抗器？变频器输出侧一般含有较多的高次谐波。
当电机与变频器距离较远时，线路中有较大的分布电容。
其中某次谐波可能在回路中产生谐振，带来两方面的影响：1）破坏电机绝缘性能，长时间会损坏电机。
2）产生较大漏电流，引起变频器频繁保护。
一般变频器和电机距离超过50米，建议加装输出交流电抗器。
变频器的选型原则和注意事项1 根据负载特性选择变频器。
如负载为恒转矩负载可选择西门子MMV/MDV,MM420/MM440 变频器，ABB公司ACS400系列变频器等；如负载为风机、泵类负载可选择西门子ECO 、MM430变频器，ABB公司ACS800系列变频器等。
2 选择变频器时应以实际电机电流值作为变频器选择的依据，电机的额定功率只能作为参考。
另外，应充分考虑变频器的输出含有丰富的高次谐波，会使电动机的功率因数和效率变坏。
因此，用变频器给电动机供电与用工频电网供电相比较，电动机的电流会增加10％而温升会增加20％左右。
所以在选择电动机和变频器时，应考虑到这种情况，适当留有余量，以防止温升过高，影响电动机的使用寿命。
3 变频器若要长电缆运行时，此时应该采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不够。
所以变频器应放大一、两档选择或在变频器的输出端安装输出电抗器。
4 当变频器用于控制并联的几台电机时，一定要考虑变频器到电动机的电缆的长度总和在变频器的容许范围内。
变频器用电抗器选型经验
本文由民恩公司根据日常工作和客户交流总结而编辑，希望朋友们能从中有所收获；您的满意是我们最大的心愿。
文中主要是变频器用输入电抗器，输出电抗器，直流电抗器以及变频器输入滤波器和输出滤波器的产品介绍；在文中后面还有我们总结编辑的一些技术性资料主要是帮助你如何进行更好的选取变频器输入电抗器和输出电抗器，供您参考；具体配置请提供技术参数给我们相关人员。
交流输入电抗器产品概述输入电抗器接在电源和变频器之间的，它能限制电网电压突变和操作过电压引起的电流冲击，有效的保护变频器并能够改善变频器的功率因数，抑制变频器输入电网的谐波电流;输入交流电抗器限制以谐波形式出现的电路反馈。
它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。
交流输入电抗器性能特点铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。
在运行中大大减小了噪音和振动。
电抗器均采用真空浸漆工艺，经高温热烘固化。
线圈有良好的绝缘性能，整体机械强度高，防潮性能好线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
温升低，损耗小，成本低，综合利用率高。
体积小，重量轻，占用空间小，便于安装。
交流输入电抗器型号含义交流输入电抗器产品介绍◆电源对其它设备有明显的干扰（干扰、过压）◆电源相间电压不平衡＞额定电压的2.0%◆阻抗极低的线路（动力变压器为变频器额定值的10倍多）◆在一条线路上为减小线电流而安装的大量变频器◆使用cosφ（功率因数）校正电容或功率因数校正单元交流输入电抗器技术参数1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯－绕组3500VAC/50Hz/10mA/10s无飞弧击穿4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987)JB9644-1999半导体电气传动用电抗器交流输出电抗器产品概述输出交流电抗器用于变频器的负载侧,输出交流电抗器补偿长电缆的电容性电荷反转电流;如果是长电机电缆，则可以限制电机端子的dv/dt,延长变频器的有效传输距离，抑制变频器的IGBT模块开关时产生的瞬间高压。
有关变频器用进线电抗器及输出电抗器的选择
冷冻泵、 冷却 泵 、 却塔 风扇 、 冷 回风 装置 等进 行 调速 节能控 制 ， 可 就
有序 的节能服务 市场 到 ２ １ ０５ 年， 我国将建立比较完善的节能服 务体 系． 专业化节能服务公司进一
大 大减 少 了截 流损 失的 效 能 ， 而且 不 需要 人 工频繁 操 作 ， 降低 了劳
育一批 专业化 节能服 务公 司， 发展
壮大 一批 综合 性大 型 节能服 务 公 司 ， 立充满 活力 、 色鲜 明、 范 建 特 规
动 强度 。在 中央 空调 、 凤机 等 系统 中， 变频 器也有 不俗 的表 现 。中 国
４ ． ， 中合 同能 源管理 项 目投 ９５ 其 ％
资额从 去 年 的 ２ ７亿元 的 基础 上 ８
增 长 到 ４１ ．３亿 元 ． 增 加 了 ４ ． ４ ２ ３
４％． ５ 实现 的节 能量 达 到 １ ４ ．９ ８３ ６
万吨 标准煤 ： 行业从 业人数 也有大
幅度 增 加 ．从 原来 的 １ ５ ０ ０ ０人 ． ７
务 产 业 发 展 创 造 了 良好 的机 会 ．
调 节器 、 片机 、Ｌ 等 ， 单 ＰＣ 形成 一 个控 制 系统 ， 可 以调 节 水 泵的 输 就
出流量 ， 少无效 劳动 。人们 只要设 定泵站 总管 的 出水压 力 ， 减 设定值
与反馈 的 实际值 进行 比较 ， 差值 经过 运 算 处理后 ， 其 系统会 发 出控
其 主要 有五大 特点 ：
变频器如何选择合适的电抗器
变频器如何选择合适的电抗器上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。
种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等电抗器只要用于改善变频器的功率因数及抑制谐波电流，输出电抗器安装在变频器的输出侧，可以减少马达的噪声及震动。
当变频器与马达的联线较长时，可以抑制导线上的浪涌。
在变频器的输入侧可加以下选件：1）Input Reactor进线电抗器，输入电抗器可以抑制谐波电流，提高功率因数以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削弱电源电压不平衡的影响，一般情况下，都必须加进线电抗器。
2）输入EMC滤波器，EMC滤波器的作用是为了减少和抑制变频器所产生的电磁干扰。
EMC滤波器有两种，A级和B级滤波器。
EMC A级滤波器用在第二类场合即工业场合，满足EN50011A级标准。
EMC B级滤波器多用于第一类场合即民用、轻工业场合，满足EN50011 B级标准。
在变频器输出侧共有以下几种选件：1）Output reactor 输出电抗器，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。
输出电抗器有两种类型，一种输出电抗器是铁芯式电抗器，当变频器的载波频率小于3KHZ时采用。
另一种输出电抗器是铁氧体式，当变频器的载波频率小于6KHZ时采用。
变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
同时为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
2）Output dv/dt filter 输出dv/dt电抗器，输出dv/dt电抗器是为了限制变频器输出电压的上升率来确保电机的绝缘正常。
3）Sinusolidal filters正弦波滤波器，它使变频器的输出电压和电流近似于正弦波，减少电机谐波畴变系数和电机绝缘压力串联电抗器的异常处理电容器串联电抗器一般采用环氧玻纤维多包封并联结构,根据安装场地的特点,采用三相垂直叠放，三相水平”△”和三相水平”-”型分布。
变频器输出电抗器怎么选择
变频器输出电抗器怎么选择变频器的输出是经PWM调制的电压波，调制波形如图1所示，由于电动机绕组的电感性质能使电流连续，因此电流基本上是正弦形的，脉冲宽度调制( PWM)有着陡峭的电压上升和下降的前后沿，即du/dt很大，使得输出引线向外放射含量极大的电磁干扰，并且在引出线对地、电动机绕组匝间、绕组对地间都产生很大的脉冲电流。
图1 调制波形为了减轻变频器输出du/dt对外界的干扰，降低输出波形畸变，达到环保标准，削减对电动机绕组的电压冲击造成绝缘损坏，降低电动机的温升和噪声，避开在变频器输出功率管上因du/dt和流过过大的脉冲冲击电流使功率管损坏，以及降低负载短路造成对变频器的损伤，有必要在变频器输出端增设沟通电抗器。
值得指出的是脉冲电压通过较长的输电线时，由于长线上波的反射叠加使得在长线（即变频器输出导线）超过临界长度后，电压有可能达到直流母线（变频器内直流母线）电压的2倍。
因此，变频器输出线长度受到了限制，为解除这种限制，必需接入输出侧沟通电抗器。
接入后，送到电动机等负载上的波形接近正弦电压波形。
当变频器和电动机之间的接线超长时，随着变频器输出电缆的长度增加，其分布电容明显增大，从而造成变频器逆变输出的容性尖峰电流过大引起变频器爱护动作，因此必需使用输出电抗器或du/dt滤波器或正弦波滤波器等装置对这种容性尖峰电流进行限制。
输出滤波电抗器用于补偿在电动机电缆长距离敷设时引起的电路电容充电电流，也可抑制谐波。
在多电动机传动时，可接入一台输出滤波电抗器，总电缆长度是每台电动机电缆长度的总和。
从理论上说，功率等级不同的变频器所允许敷设的电动机电缆长度是不同的，并且不同生产厂商的变频器所允许敷设的电动机电缆长度也是不同的。
因此，变频器至电动机电缆在超过多长距离时应加装输出滤波电抗器，还应参阅各变频器生产厂商供应的使用手册。
输出电抗器串联在变频器输出侧(U、V、W)和电动机之间，限制电动机连接电缆的容性充电电流和电动机绕组的电压上升率，减小变频器功率元件动作时产生的干扰和冲击：在变频器与负载电动机之间连接电缆超过50m时应配置输出电抗器。
关于变频器用进线电抗器、出线电抗器的选择
关于变频器用进出线电抗器、出线电抗器的选择随着电力电子技术的迅速发展，从20世纪90年代以来，交流变频调速已成为电气传动的主流，其应用范围日益广泛。
由于变频器被使用在各种不同的电气环境，不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。
实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
因此探讨与变频器配套用的进出线电抗器的选择方法是十分必要的。
一、关于变频器进线线电抗器的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输入电抗器实际流过的电流是变频器的输入电流。
2，阻抗电压降阻抗电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在2-4%左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的阻抗电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
选择了额定交流电流与阻抗电压降也就确定了电感量。
二、关于变频器出线电抗器的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2，阻抗电压降阻抗电压降是指X Hz时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在1-4%左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的选择主要是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
变频专用滤波器电抗器选型指南
变频器专用滤波器、电抗器选型指南本文旨在对变频器专用滤波器，电抗器做出简单解析，帮助大家在选择滤波器，在对变频器的干扰进行处理时避开误区，正确选择合适的滤波器，电抗器，希望能对大家有所帮助，同时，欢迎大家来电来函沟通．．．昆山德菲尔电子科技有限公司是一家专业从事电磁兼容（EMC）与谐波技术研究与开发的实业公司，生产制造各种EMI电源滤波器，变频器专用输入/输出滤波器、变频器专用电抗器等产品，提供电磁兼容全面解决方案。
变频专用滤波器分为：１．变频专用输入ＥＭＣ滤波器 ２．变频专用输出ＥＭＣ滤波器 ３．变频专用输出正弦波滤波器电抗器分为：１．交流进线电抗器 ２．交流出线电抗器 ３．直流平波电抗器COPY RIGHT @ DEPHIR ELECOPY RIGHT @ DEPHIR ELE变频专用输入EMC 滤波器属于RFI 滤波器，用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道。
变频输入滤波器的作用是防止干扰同电网工控机、PLC 、DCS 系统等，使整个变频调速系统能够正常运行; 可解决变频器对外界的传导干扰，保证周边设备的正常运行。
变频器专用输入EMC 滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（１）抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。
（２）防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。
如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。
（３）提高系统功率因数变频器输入EMC 滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能功效。
（４）缓解三相不平衡如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输入滤波器之后，可以有效缓解这一问题。
变频器与外围设备的选择
变频器 容量 的选 择实 际是 根据 负载 实际 电流 选 择 。对 于一 般 负载 ， 以根 据 电机 的额 定 电流 可 选 择 变频 器 ， 变频 器 额 定 电 流 （ 常 规 环 境 下 即 即
的容 量 、 定 电流 、 额 电机 的加／ 减速 时 间等 ， 中最 其
主要 的是 电机 的额定 电流 。 对于 连续 运转 的变频 器必 须满 足表 ２所示 的
要求 。
的最 大持续 工作 电流 ） 于 电机 额定 电流 即可 。 大
表 ３ 变频 器 容 量选 择 （ 台 电 动 机 ） 多
它 在变 频器 的工 作 中起 着 举 足 轻 重 的 作 用 ， 响 影
变频 系统 能 否正 确 、 理 的运行 ， 以必 须要 合理 合 所
工作 ； 是变 频器 因故 障而跳 闸时 ， 通过 接触器 二 可 使变 频器 与 电源脱 开 。 由于接触 器本身 没有 保护
功能 （ 只有失 压 保 护 ） 不存 在误 动 作 问 题 ， ， 因此
并排 安装 方 式 （ 些 变 频 器 并 排 安 装 不 降 容 ， 有 有
器 的额定 电流 来 选 用 ， ， 低 压 断路 器 的额 定 即 ０（ 电流 ） ２ ≥， 。（ ）如 果有 工频 电源 切换 电路 ， 频 变 器 停止 工作 时 ， 断路器 直接 接 电机 ， 以断路器 的 所 额定 电流应按 电机 的起 动 电流来 进行 选择 。公 式
式 中 ：。 — 断路器 额定 电流 ； ，—
， — 电机额 定 电流 。 Ｐ — ２ ２ 输入侧 接 触器 ＫＭ１ ．
２ 变频 器 外 围设 备 的选 择
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输入电抗器压降不宜取得过大，压降过大会影响电动机转矩。一般情况下选取进线电压的 4%(8.8 V)已足够，在较大容量的变频器中如75 kW 以上可选用10 V 压降。 2)输入电抗器的额定电流 I L 的选取 单相变频器配置的输入电抗器的额定电流 I L ＝变频器的额定电流 I n ， 三相变频器配置的输入电抗器的额定电流 I L ＝变频器的额定电流 I n × 0.82。 3)输入电抗器的电感量L的计算 知道了压降和额定电流，则输入电抗器的电感量L 的计算公式下
减小负荷电流的峰值。但是输出电抗器不能减小电动机端子上瞬变电压的峰值。 3.2 配置输出电抗器 在变频器的输出侧是否要配置电抗器，可根据工程实际情况而定。表2 是输出滤波电 抗器与允许导线长度。 表2 非屏蔽导线允许的最大长度/m 变频器功率 4 5.5 7.5 11 15 18.5. 22 30~200 额定电压 无输出电抗器 200~600 200~600 200~600 200~600 200~600 200~600 200~600 200~600 50 70 100 110 125 135 150 150 150 200 225 240 260 280 300 300 有输出电抗器
2.2 要安装输入电抗器的场合 并非任何场合都需要安装输入电抗器，下面三种情况则需安装输入电抗器。 1 ) 变频器所用之处的电源容量与变频器容量之比为10∶1 以上；电源容量为600 kVA 及以 上，且变频器安装位置离大容量电源在10 m 以内。图2为需要安装输入电抗器的电源容量。
图2 2)三相电源电压不平衡率大于3%。电源电压不平衡系数
1. 变频器外围设备构成
变频器外围设备一般如图 1 所示
由于电源容量、输入电压、变频器与电动机的电缆长短、变频器输出频率的大小等不 同，选择保护设备不能一概而论，所以上图中有些设备在有些情况下是可以不配置的。
2.输入电抗器
2.1输入电抗器作用 输入电抗器又称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击， 有效地保护变频器和改善其功率因数， 有效地抑制谐波电流。 输入电抗器串连在电源进线与 变频器输入侧，用于抑制输入电流的高次谐波，减少电源浪涌对变频器的冲击，改善三相电 源的不平衡性，提高输入电源的功率因数。输入电抗器既能阻止来自电网的干扰，又能减少 整流单元产生的谐波电流对电网的污染。 当电源容量很大时， 更要防止各种过电压引起的电 流冲击，因为它们对变频器内整流二极管和滤波电容器都是有威胁的。
变频器外围设备中输入输出电抗器选择
在工业生产中，变频器调速既能实现无级调速，又可以节能，因而应用十分广泛。然 而变频器输入侧是一个非线性的整流电路， 外接电源电网含有谐波， 还有其他设备的高次谐 波等等。 为了防止电网和其他干扰源对变频器的干扰， 同时减少变频器将对其他设备和电网 的影响，常在变频器的输入、输出端配置相应的滤波器、电抗器、断路器等外围设备。所以 变频器保护外围设备的合理选择， 是保证变频器正常运行的先决条件。 本文将对变频器外围 设备中输入输出电抗器的选择做简单介绍。
由于变频器输出电压中高次谐波较多，变频器与电动机之间的传输线不宜太长。导线 过长，其分布电容也大，则在高次谐波电压作用下，高次谐波电流过大。当输出电缆过长时 就应设置输出电抗器。在允许的范围内，可不要输出电抗器。 3.3 如何选择输出电抗器 其计算和设计的原则同输入电抗器，其电抗器的电感量是以基波电流流经电抗器时的 电压降不大于额定电压为宜。
k 按下式进行计算
k
umax umin 100% up
式中 umax 为最大一相电压值， umin 为最小一相电压值， u p 为三相平均电压值。 3)当有其他晶闸管整流装置与变频器共同用同一进线电源， 或进线电源端接有通过开关切换 以调整功率因数的电容器装置。为减少浪涌对变频器的冲击，须安装输入电抗器。
2.3 输入电抗器参数选择 1)输入电抗器压降的选择 输入电抗器的容量一般按预期在电抗器每相绕组上的压降来决定， 而选择压降或用网侧相电
压的2%～4%，或按表1 的数据选取。 表1 交流输入线电压 ( 3UV ) 电抗器额定电压降 ( U L ) 2 fLI n 注： 230 5 380 8.8 460 10
L U L / 2 fI n
3.输出电抗器
3.1输出电抗器作用 输出电抗器有助于改善变频器的过电流和过电压。变频器和电动机之间采用长电缆或 向多电动机(10～50 台)供电时，由于变频器工作频率高，连接电缆的等效电路成为一个大 电容，而引起下列问题：①电缆对地电容给变频器额外增加了峰值电流。②由于高频瞬变电 压，给电动机绝缘额外增加了瞬态电压峰值。为了补偿长线分布电容的影响，并能抑制变频 器输出的谐波，减小变频器噪声，避免电动机绝缘过早老化和电动机损坏，可以选用输出电 抗器来减小在电动机端子的du/dt 值。 当变频器和电动机之间用长电缆时， 输出电抗器可以
