路面表面的构造深度
路面表面的构造深度（TD）以前称纹理深度，是路面粗糙度的重要指标，它与路表抗滑性能、排水、噪声等都有一定关系。
手工铺砂法与T0962电动铺砂法都是将细砂铺在路面上，计算嵌入凹凸不平的表面空隙中的砂的体积与覆盖面积之比，从而求得构造深度。
这是目前工程上最为基本也是最为常用的方法。
路面构造深度：是指一定面积的路表面凹凸不平的开口孔隙的平均深度。
试验方法：将已知体积的砂，摊铺在所要测试路表的测点上，量取摊平覆盖的面积。
砂的体积与所覆盖平均面积的比值，即为构造深度。
主要用于评定路面表面的宏观粗糙度、排水性能及抗滑性。
路面平整度指的是路表面纵向的凹凸量的偏差值。
路面平整度是路面评价及路面施工验收中的一个重要指标，主要反映的是路面纵断面剖面曲线的平整性。
当路面纵断面剖面曲线相对平滑时，则表示路面相对平整，或平整度相对好，反之则表示平整度相对差。
好的路面则要求路面平整度也要好。
路面平整度是评定路面质量的主要技术指标之一,它关系到行车的安全,舒适以及路面所受冲击力的大小和使用寿命,不平整的路表面会增大行车阻力,并使车辆产生附加的振动作用.这种振动作用会造成行车颠簸,影响行车的速度和安全,影响驾驶的平稳和乘客的舒适.同时,振动作用还会对路面施加冲击力,从而加剧路面和汽车机件的损坏和轮胎的磨损,并增大油料的消耗.而且,对于位于水网地区,不平整的路面还会积滞雨水,加速路面的水损坏.因此,为了减少振动冲击力,提高行车速度和增进行车舒适性,安全性,路面应保持一定的平整度.你看到的路面的一根根小凹槽就是构造深度的表象，它不影响汽车行驶，但可以增加抗滑度。
如果路面是光滑的，没有小凹槽（构造深度为0），但忽上忽下，这就是平整度的问范畴了...。
路面工程检查验收资料
乳化沥青稀浆封层混合料稠度试验
DZ-21
一般水准测量记录
JJ-71
分项工程质量检验评定表（根据CLM-04表评定）
基层或底基层
水泥土基层和底基层
A-14
中间交工证书
A-13
检验申请批复令
CLM-05
水泥土基层和底基层现场质量检验报告单
DLM-01
路面（底）基层施工原始记录
DLJ-15
路基、路面压实度检测汇总
根据实际施工选用具体试验方法
ETG-17
压实度检测（灌砂法）
ETG-18
压实度检测（环刀法）
现场抽芯试验记录
根据需要选用
DZ-21
一般水准测量记录
JJ-71
分项工程质量检验评定表（根据CLM-11表评定）
填隙碎石（矿渣）基层和底基层
A-14
中间交工证书
A-13
检验申请批复令
CLM-12
填隙碎石（矿渣）基层和底基层现场质量检查报告书
石灰稳定粒料基层和底基层现场质量检验报告单
DLM-01
路面（底）基层施工原始记录
DLJ-15
路基、路面压实度检测汇总
ETG-16
压实度检测（灌水法）
根据实际施工选用具体试验方法
ETG-17
压实度检测（灌砂法）
ETG-18
压实度检测（环刀法）
现场抽芯试验记录
根据需要选用
无侧限抗压强度试验
DZ-21
一般水准测量记录
路面工程检查验收资料的收集及填写
分部工程名称
分项工程名称
具体部位
表格编号
名称
备注
路面工程（试验表格试验部门提出建议）
云南省公路工程建设用表标准化指南(试行版)试验汇总表目录及说明
第二节试验汇总表目录、说明及表样试验汇总表目录一、原材料部分1、JH01岩石单轴抗压强度汇总表 (932)2、JH02a粗集料（用于混凝土）试验汇总表 (934)3、JH02b粗集料（用于沥青路面）试验汇总表 (934)4、JH02c集料（用于路面基层）试验汇总表 (935)5、JH03a细集料（用于砂浆及混凝土）试验汇总表 (936)6、JH03b细集料（用于沥青路面）试验汇总表 (937)7、JH04水泥试验结果汇总表 (938)8、JH05钢材试验结果汇总表 (939)9、JH06钢绞线试验结果汇总表 (940)10、JH07道路石油沥青试验结果汇总表 (941)11、JH08聚合物改性沥青试验结果汇总表 (942)12、JH09乳化沥青试验结果汇总表 (943)13、JH10液体石油沥青试验结果汇总表 (944)14、JH11改性乳化沥青试验结果汇总表 (945)15、JH12沥青混合料用矿粉试验结果汇总表 (946)16、JH13a砼外加剂试验结果汇总表 (947)17、JH13b喷射混凝土用速凝剂试验结果汇总表 (948)18、JH13c砼外加剂匀质性指标汇总表 (949)二、公路产品部分1、JH14土工格栅试验结果汇总表 (950)2、JH15土工布试验结果汇总表 (951)3、JH16钢产品试验结果汇总表 (952)4、JH17锚具、夹具和连接器试验结果汇总表 (953)5、JH18金属波纹管试验结果汇总表 (954)6、JH19塑料波纹管试验结果汇总表 (955)7、JH20板式橡胶支座试验结果汇总表 (956)8、JH21盆式橡胶支座试验结果汇总表 (957)9、JH22橡胶止水带试验结果汇总表 (958)10、JH23橡胶止水条试验结果汇总表 (959)11、JH24防水卷材试验结果汇总表 (960)三、配合比及标准试验部分1、JH25土工击实标准试验汇总表 (961)2、JH26水泥砂浆配合比试验汇总表 (962)3、JH27水泥混凝土配合比试验汇总表 (963)4、JH28水泥浆配合比试验汇总表 (964)5、JH29水泥混凝土路面配合比试验汇总表 (965)6、JH30路面结构层（底基层、基层）配合比试验汇总表 (966)7、JH31路面结构层（沥青面层）配合比试验汇总表 (967)8、JH32稀浆混合料配合比试验汇总表 (968)四、工程实体检测部分1、JH33水泥砂浆抗压强度汇总表 (969)2、JH34水泥混凝土抗压强度汇总表 (970)3、JH35水泥混凝土弯拉强度汇总表 (971)4、JH36水泥浆强度及性能指标汇总表 (972)5、JH37喷射混凝土抗压强度汇总表 (973)6、JH38半刚性基层和底基层材料强度汇总表 (974)7、JH39路基(台背）压实度汇总表 (975)8、JH40路面结构层压实度汇总表 (976)9、JH41路面结构层厚度汇总表 (977)10、JH42路基（路面）弯沉值汇总表 (978)11、JH43沥青路面抽提及筛分结果汇总表 (979)12、JH44沥青混合料马歇尔指标汇总表 (980)13、JH45混合料筛分结果汇总表 (981)14、JH46混合料水泥(石灰）剂量汇总表 (982)15、JH47沥青路面渗水系数汇总表 (983)16、JH48路面构造深度汇总表 (984)17、JH49路面摩擦系数摆值汇总表 (985)18、JH50钢筋连接接头试验汇总表 (986)19、JH51锚杆拉拔力汇总表 (987)20、JH52地基承载力汇总表 (988)21、JH53千斤顶标定试验汇总表 (989)五、试验汇总表监理样表1、JH01岩石单轴抗压强度汇总表（监理） (990)六、试验汇总表第三方样表1、JH01岩石单轴抗压强度汇总表（第三方） (991)试验汇总表说明一、填写基本规定1、“建设项目”名称应填写经过批准的项目正式名称，由建设单位统一规定。
路面结构厚度汇总表
统计：复核：监理工程师：

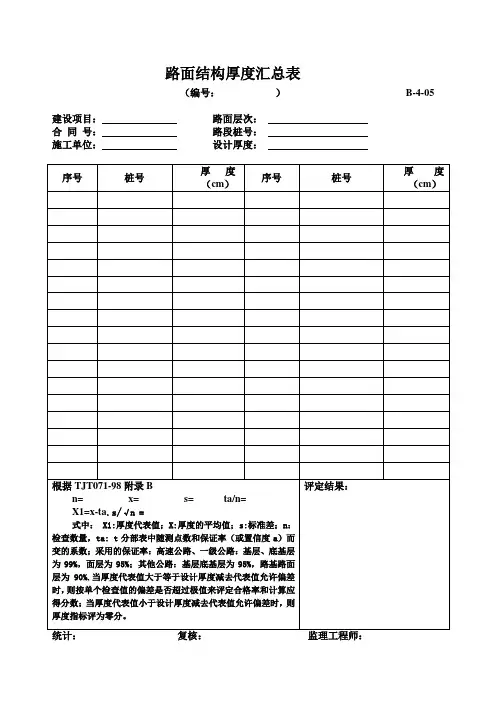

路面结构厚度汇总表
