家庭电路作图题解析
家庭电路作图(含答案)
家庭电路作图（含答案）一.作图题（共30小题）1.综合作图-家庭电路：如图所示家庭电路，开关Sl控制吊灯L、L2和L3,电路中还有一个带有开关S2控制的插排，插排上的指示灯L在，断开时不发光，两个插孔均不能提供工作电压，而在闭合S2时指示灯L发光，两个插孔可以提供工作电压；但如果L损坏，闭合，时，两个插孔也能提供工作电压.用笔画线表示导线，将它们连入电路.2.房间内灯分别由入户门和床头两开关控制很方便，如图是其原理图，请将图中两只单刀双掷开关S> S?1和一盏螺丝口灯泡L连人家庭电路，要求Si、Sz都能控制灯L.火蝮Vi私的3.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.4.如图甲所示为一个带有发光二极管的单刀双掷开关，当灯亮时二极管不发光，当夜间关灯时二极管发光可用于指示开关的位置，请你在乙图中将开关和灯正确接在家庭电路当5.综合作图-家庭电路：如图所示家庭电路，开关Sl控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L, L只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中同时安装一个带有开关的插排，其中S?控制两孔插座、S3控制三孔插座.请用笔画线表示导线，将它们连入电路.___________________ ___ ____________ __ _______ 火线_______________________________________ _______________ —— ,- ---------- - ----------- - ------------------- T 企线々嚣《 S -8 3 ⅞r « τ4 ! :6 .根据安全用电原则，请将如图所示的各元件正确接入电路，其中开关只控制螺口灯泡，三孔插座 带保险盒.7 . (1)请将如图1所示元件，连接成符合安全用电要求的家庭电路.(2)如图2所示，请标出小磁针静止时的N 极与S 极.火找 ______________________________零线 ------------------------------地线厂 --------------------------- oK 城∏ 蠕口灯泡 三孔插座 _I I — 图1 图2 8 .完成如图家庭电路的连接.JL 心目草;8 @ 9 .声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间.某地下通道 两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接 通电源发光.请按题意将图中的电路连接完整.----------------------------------- 火骏一 ： ------------- .. -零收 “启曲开*卜 j q 声控开英卜10 .小明常用的一个插线板，带有开关、保险丝和三孔插座.开关断开时插孔不能提供工作电压，闭 合时插孔能提供工作电压；如果接入的用电器电流过大，保险丝会熔断，停止提供工作电压.根据上 述现象，请在图甲中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通. 0 ⅛ 曲 u ⅛--------------------------------- 火线-------------------------------- 零线-------------------------------- 地线11 .居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出 声音时，声控开关自动闭合，无人时自动断开.请将图中“声控开关”、“光控开关”、“灯泡”用 笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安 装一个不受开关控制的三孔插座.火线 --------------------------------------零线 --------------------------------------地线 -------------------------------------- ±ui」［≡］甚 ⅛- 插座 声控开关光控开关。
完整)初中物理家庭电路作图题
完整)初中物理家庭电路作图题1.将带有开关的电灯和三孔插座正确地接入家庭电路中，符合安全用电原则。
2.在教室中安装两盏“220V40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，用笔画线代替导线连接元件。
3.将图中的元件连接成符合安全用电原则的照明电路。
4.将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中，用笔画线代替导线。
5.将电水壶的三条接线按照安全用电的原则对应连接到插头上。
6.将带开关的螺丝口灯泡和带熔丝的三孔插座，正确接入图中所示的电路中。
7.在某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光。
用笔画线代替导线，在答题卡上按题意要求将图中的电路连接完整。
8.连接家庭电路的示意图，将其连接完整。
9.在卧室中安装一盏照明电灯，将灯和开关接入电路。
10.将一个“一开三孔”开关的实物图和背面接线示意图中的电路连接完整，使开关控制电灯，又不影响插座供其他电器使用。
11.在虚线框内设计一电路图，连接导线，使护士看见L1灯亮知道1号病房有人呼叫，看见L2灯亮知道2号病房有人呼叫，导线不得交叉。
12.利用红外线自动开关S1和可见光自动开关S2控制电路，使地下通道电动扶梯只在白天且有人时才开启。
完成电路连接，符合安全用电原则。
13.将开关、两盏灯和插座连入家庭电路中，要求开关同时控制两盏电灯，插座单独使用，符合安全用电原则。
14.在某宾馆床头柜上的开关示意图和控制电路中，将旋钮开关S1单独控制台灯的通断和亮度，将开关S2单独控制电视插座的开关，连接完整，符合安全用电原则。
娜娜发现她的卧室门口和床头处都有一个开关可以控制卧室照明灯的开和关。
她想到了物理书中的例子，用两个单刀双掷开关可以独立地控制同一盏灯。
她想知道如何将这两个开关和灯连接到家庭电路中，以实现“不同地点开关灯”的功能。
解：灯泡的接法是将火线先接入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。
家庭电路和安全用电常识典型作图题1
家庭电路和安全用电常识典型作图题2注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．（1）请在图中画出静止在水平桌面上的物体所受重力G和支持力F的示意图；（2）如图从蜡烛处发出一条光线射入凸透镜，已知凸透镜的焦距为10cm，请根据凸透镜对光线的折射规律，画出折射光线；（3）按照安全用电要求作图将灯泡与开关连接到图中的家庭电路中。
【答案】（1）；（2）；（3）【详解】（1）物体静止，受到的重力和支持力为一对平衡力，大小相等、方向相反。
重力从重心竖直向下画，标出符号G；支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的线段长度要相等。
如图：（2）凸透镜的焦距为10cm，则该凸透镜右侧焦点位于右侧10.0cm刻度线处。
因平行于主光轴的光线通过凸透镜折射后通过焦点，故作图如下：（3）火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如图：2．请按题目要求作答。
（1）如图，在车厢顶部用细绳悬挂一只小球，小球随车一起向右做匀速直线运动，请画出小球受力的示意图；（2）如图，作出通过凹透镜的两条入射光线的折射光线；（3）如图，插座的一部分已接入家庭电路，请将插座剩余部分及开关、灯泡正确连入电路。
【答案】（1）；（2）；（3）【详解】（1）[1]挂在匀速向右直线运动的车上的小球，只在竖直方向上受到向下的重力和沿绳子向上的拉力的作用，处于平衡状态，这两个力是平衡力，大小相等，作用点都在小球的重心上，作图如下：（2）由图示，其中一条入射光线过光心，则通过凹透镜后传播方向不改变，另一条光线对着异侧焦点入射，则通过凹透镜后，折射光线平行于主光轴，所以作图如下：（3）在家庭电路中，三孔插座的左孔应接零线、右孔接火线、上孔接地线，那么图中最上面的那条是火线，中间的那条是零线，而控制灯泡的开关应接在火线与灯泡之间，灯泡的螺圈与零线相连，所以作图如下：3．根据要求完成下列作图。

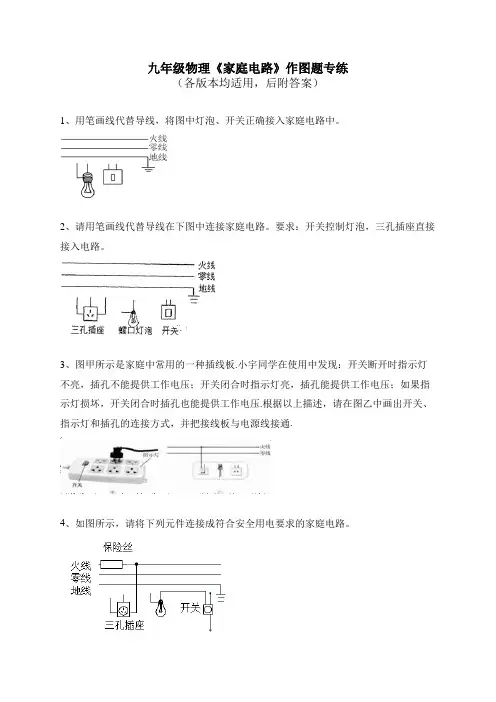

九年级物理《家庭电路》作图题专练
九年级物理《家庭电路》作图题专练（各版本均适用，后附答案）1、用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。
2、请用笔画线代替导线在下图中连接家庭电路。
要求：开关控制灯泡，三孔插座直接接入电路。
3、图甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.4、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
5、高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。
青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。
其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻很小，可忽略不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。
请在虚线框内画出符合实际的电路图。
6、请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。
7、如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。
8、小明对卫生间内的换气扇和照明灯的电路进行了如下改造；控制它们工作的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作，如图的虚线框内已画出了所连接的电源，请你接着完成这部分电路的电路图(换气扇用电动机符号表示)9、如图是已经正确连接好的家庭电路中的一部分，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。
请根据所学知识，用笔画线将剩余的部分补充完整。
10、如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。
开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。
【作图题】10 家庭电路作图(考点梳理+强化练习)—2021中考物理二轮专题复习讲义
2021中考物理二轮考点过关：家庭电路作图考点梳理1．家庭电路的连接（1）进户线：一根叫火线，另一根叫零线，火线与零线之间有220V电压，它们构成家庭电路的电源．火线与大地之间也有220V电压，零线与大地之间没有电压．（2）电能表：测量用户在一段时间内消耗的电能，装在干路上，进户线首先要进入电能表．（3）总开关：控制整个家庭电路的通断，要安装在保险丝前．（4）保险丝：由电阻率较大、熔点较低的铅锑合金制成；当电路中电流过大时能自动熔断而切断电路；要串联在电路中，不能用铜丝代替；保险丝的选择原则是保险丝的额定电流等于或稍大于电路中最大正常工作电流．如果只有一根保险丝要安装在火线上．（5）插座与用电器：插座给可移动家用电器供电，插座并联在电路中，两孔插座右火左零，三孔插座右火左零上地．用电器是直接利用电能工作的器件，各用电器之间通常是并联的．（6）开关与灯泡：开关与被控制的灯泡串联．为了安全，开关应接在火线与灯泡的尾部金属体之间．强化练习1．请在图中用笔画线代替导线将控制灯泡的开关、灯泡以及三孔插座接入家庭电路中。
2．如图所示家庭电路，两只“220V 40W”的吊灯由开关S控制，它们都能够正常发光，墙上有一个固定插座。
请把电路图连接完整。
3．请在图中用笔画线代替导线，将电灯、开关接入家庭电路中。
4．家庭电路中有一带开关的电灯，请在如图所示的虚线框内，填上正确的电路元件符号，使其符合安全用电原则。
5．请用笔画线代替导线，将如图所示的家庭电路连接完整。
6．如图所示，请在虚线框内填入灯泡与开关的符号，并将三孔插座正确连入电路。
7．把图中的拉线开关、白炽灯泡和三孔插座正确地连入家庭电路中（要求开关控制白炽灯泡）。
8．请将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
9．请在图中用笔画线代替导线，将电灯、开关连入照明电路中。
10．如图所示部分家庭电路，要求开关只控制灯泡发光，请用笔画线代替导线将家庭电路连接完整。

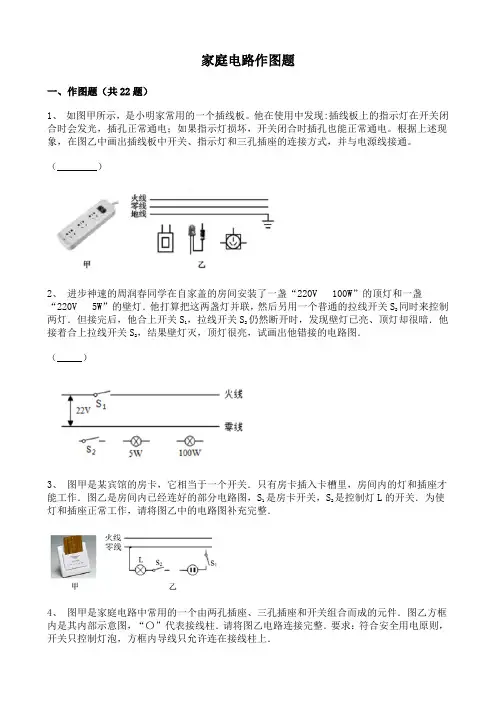

家庭电路作图题22道题(精选)带答案
家庭电路作图题一、作图题（共22题）1、如图甲所示，是小明家常用的一个插线板。
他在使用中发现:插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。
根据上述现象，在图乙中画出插线板中开关、指示灯和三孔插座的连接方式，并与电源线接通。
（________）2、进步神速的周润春同学在自家盖的房间安装了一盏“220V100W”的顶灯和一盏“220V5W”的壁灯．他打算把这两盏灯并联，然后另用一个普通的拉线开关S2同时来控制两灯．但接完后，他合上开关S1，拉线开关S2仍然断开时，发现壁灯已亮、顶灯却很暗．他接着合上拉线开关S2，结果壁灯灭，顶灯很亮，试画出他错接的电路图．（_____）3、图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．4、图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件．图乙方框内是其内部示意图，“〇”代表接线柱．请将图乙电路连接完整．要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上．（__________）5、教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
6、(3)小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成题15—3图的电路。
7、将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上．8、有些家用电器没有电源开关，例如电冰箱的三线插头插到插座上就开始工作了．为了便于控制，技术人员设计了带有开关的插座，用这个开关就可以控制接在插座上的用电器的通断．图甲所示就是带有按键式开关的三线插座外形．打开插座的盖板，可以看到接线板上有五个接线柱，如图乙所示．请你依照安全用电的要求，将这个带开关的三线插座连接在电路中．9、一间教室要安装2盏“220V40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．10、如图甲是家用插线板在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压．11、如图甲所示，是小明常用的一个插线板。
家庭电路和安全用电典型作图题9
（1）如图（1）所示，要用向下的力提升重物，请画出滑轮组绳子的绕法。
（2）如图（2）是家庭电路中安装一只螺丝口灯泡和一个三孔插座的电路图，要求开关只控制灯泡，部分导线已连接，请你添加导线完成电路。
（3）如图（3）中甲为测定油箱内油量的装置，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量，当油箱中的油量减少时，浮子就会带动滑杆使电流表的示数变小。现将电流表换成电压表，请把乙图电路连接完整，使油箱中的油量消耗到最少时，电压表的示数减小到零。
【详解】（1）[1]由图甲知，撬棒相当于杠杆，C点为支点，则连接CD，即为最长的动力臂，根据杠杆平衡条件可知，与其垂直的力，即为最小动力F，因为支点在中间，所以力的方向应为斜向下，作图如下：
（2）[2]开关同时控制两灯的通断，由图乙知，两灯应并联在电路，作图如下：
（3）[3]用开关控制插座，则开关与插座串联连接，且接在火线与插座之间。所以最上面的线为火线，而插座的左孔接零线，右孔接火线，上孔接地线，所以最下面的线是地线，中间的线为零线，作图如下：
（2）小磁针左端为N极，则右端为S极，由异名磁极互相吸引可知螺线管左端是N极。根据安培定则可知电流从右侧流入螺线管，即电源的右侧是“＋”极，所以括号里应标电源的“＋”极，如图所示
5．如图所示，将下列电器合理接入电路，一个接线开关控制一只螺丝口白炽灯，另一个是三孔插座需连接一保险丝。
【答案】
【详解】家庭电路中各用电器都是并联的；开关要接在火线上，并与灯泡串联，丝口灯泡的金属帽接火线，螺旋套接零线；三孔插座按照“左零右火上地”的原则，左边孔接零线，右边孔接保险丝再接火线，上边孔接地线。连接如图：
（3）根据安培定则可以判断螺线管左端为S极，右端为N极：
家庭电路画图题带答案
14．按照题目要求作图:
(１)如图1所示，为用核桃钳夹核桃时的情景，此时核桃钳可视为两根杠杆.请在图中画出作用在上面的动力F的力臂l和阻力F2的示意图.
（2)如图2所示，试在甲、乙两个“○”内选填“电压表”和“电流表”的符号,使两灯组成并联电路．
（3）请将图３中所示元件，连接成符合安全用电要求的家庭电路．
１5.将图中的开关、螺丝口灯泡、插座接入家庭电路．要求开关控制灯泡．
１６．(１)请你连接好图甲中的螺丝口灯泡的电路.
（２)图乙所示的元件应该安装在甲图中的（填“火线”、“零线”或者“地线”)上．
17．（１)（3分）请用笔画线代替导线，将图中的元件接人家庭电路,要求开关控制电灯后接入。
18．观察并完成下列问题：
(1)图为体温计的一部分,它的示数是℃,它是根据液体原理制成的。
（２)图电阻箱的示数是Ω。
（3）请将如图所示元件连接成符合安全用电要求的家庭电路。
参考答案
1．B
【解析】
试题分析:由公式R=U2额/P额,可知：“22０V ３W”的电阻比壁灯“220V １００W”顶灯的电阻大的多；所以当台灯和顶灯串联接入电路,由于两灯电阻悬殊大,电阻大的3W灯分得电压远大于另一灯所以3W灯的实际功率大,所以壁灯亮、顶灯不亮;分析电路图可知:Ａ图的开关与顶灯并联,闭合开关时对台灯短路,所以在开关断开和闭合时都是壁灯发光，不符合题意;Ｂ电路图的接法，当合上闸刀开关，壁灯和顶灯串联,由于壁灯的电阻比顶灯的电阻大的多,所以壁灯发光，顶灯不亮,闭合开关后，由于开关和壁灯并联,对壁灯会短路，于是壁灯不再发光，而顶灯被连入电路而发光,符合题意;C图中壁灯和顶灯并联，顶灯处于常亮状态,不符合题意；Ｄ图开关S、台灯和顶灯串联接入电路,开关同时控制它们的熄灭,不符合题意；
中考物理精选考点专项突破专题36电学作图题(含家庭电路作图) (解析版)
专题36 电学作图题（含家庭电路作图）考点一：连接实物图和画电路图1．（2020通辽）在如图所示的电路中添加两根导线，要求：开关控制灯泡和滑动变阻器，闭合开关后，当滑片P向左移动时，电流表示数变小，灯的亮度不变．【答案】【解析】滑动变阻器滑片左移，电流表读数变小→总电阻变大→滑动变阻器电阻变大→滑片离接入的下面的接线柱变远，所以把右下端的接线柱接入电路；灯泡亮度不变说明灯泡与滑动变阻器并联，故灯泡与滑动变阻器串联、电流表测干路电流，连接如图所示。
2．（2020东莞）如图所示，根据电路图，连接实物图。
（注意导线不能交叉）【答案】【解析】如电路图所示，两个灯泡并联，开关S2串联在灯泡L2的支路，开关S1在干路，实物连接如图所示。
3．（2020柳州）请用笔画线代替导线完成图中串联电路的连接，并用箭头标出闭合开关后导线a中的电流方向。
【答案】【解析】串联电路中各电路元件首尾依次连接，电流在电源外部从电源正极到电源负极，如下图所示。
4．（2020湘西）请用笔画线表示导线，将电压表连入实物图中，使电压表能够测量小灯泡两端的电压大小，要求电压表选用3V的量程。
【答案】【解析】电压表使用的0～3V量程，并联在灯泡两端，电流从正接线柱流入、负接线柱流出。
如图所示。
5．（2020广州）小明设计的电路图如图甲，小灯泡L1、L2的额定电压分别为2.5V、1.5V。
(1)根据电路图，用笔画线表示导线，把图乙中的实物连接起来；(2)电路正确连接后，闭合开关，两灯发光，如图丙电压表V1的示数为______，V2的示数为2.8V，L2是否正常发光______?(3)小明将L 1换成额定电压为2.5V 的LED ，闭合开关后发现LED 亮，而L 2不亮； ①小明认为此时L 2烧断，他判断是否正确?______依据是______；②小芳认为L 2两端电压不够，将图乙中的电池增至三节，闭合开关，两灯不亮，此时V 1、V 2的示数均为4.4V ，这可能是______烧断（选填“LED”“L 2”）。
家庭电路和安全用电常识典型作图题2
家庭电路和安全用电常识典型作图题2注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．请你将图中的元件连成符合安全用电原则的照明电路【答案】【详解】开关和灯泡的连接方法：火线先过开关，在入灯泡顶端的金属点，螺旋套再与零线相连。
三孔插座的连接方法：左孔接零线，右孔接火线，上孔接地线，如图所示：2．一间教室要安装2盏“220V40W”的电灯和一个插座，要求开关S控制两盛灯，且每多灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
【答案】【详解】家庭电路电压为220V，两灯泡额定电压均为220V，则两灯泡应并联接入电路，又由于开关要控制两个灯泡，则开关位于干路，为保证安全，开关与火线相连，插座满足“左零右火”接入即可，作图如下3．（1）如图甲，一束光线从空气斜射到水面时发生反射和折射，图中为反射光线，请作出入射光线、法线和大致的折射光线；（2）在图乙中，杠杆OBA在图示位置静止，请画出阻力2F及作用在A点的最小力1F；（3）请将图丙中所示的元件，连接成符合安全用电要求的家庭电路；（4）根据图丁中小磁针的指向，在小括号内标出电磁铁的磁极和电源正负极。
【答案】（1）；（2）；（3）；（4）【详解】（1）[1]当一束光线从空气斜射到水面时发生反射与折射，先做出法线，然后据反射角等于入射角，做出入射光线，而后据折射角小于入射角，做出折射光线，如下图所示：（2）[2]阻力为绳对杆的拉力；OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，垂直于杆可画出最小的动力，如下图所示：（3）[3]开关和灯泡应该串联连接，接电源的火线，确保开关断开时，灯泡不带电；三孔插座的连接方法为左零右火上接地，如下图所示：（4）[4]小磁针的磁极为右N、左S，那么根据磁极间的相互作用，可知螺线管的磁极为左N、右S，由安培定则，则电源的右端正极，左端为负极，如下图所示：14．按题目要求作图（1）如图，重为5N的小球悬挂在弹簧下端处于静止，请画出小球所受力的示意图______；（2）如图，画出折射光线所对应的入射光线______；（3）如图，请利用“光控开关”（天黑时才自动闭合）和“声控开关”（有人走动发出声音时才自动闭合）设计“智能化”楼道照明电路，用笔画线代替导线将图中元件接入电路______；（4）如图，根据通电螺线管外部的磁感线方向，标出图中电源的正极和小磁针静止时的N 极______。
中考物理作图专题《家庭电路作图》专项训练(解析版)
《家庭电路作图》一、作图题1.在图中请用笔画线代替导线，将图中的电灯、开关和配有保险丝的插座接入家庭电路中。
2.请用笔画线表示导线，将图中的卡口电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
3.如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压。
根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
4.声控开关在接收到一定响度的声音时会自动闭合一段时间。
某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。
请按题意将图中的电路连接完整。
5.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。
请将电路图连接完整，使其符合安全用电的原则。
6.请将图中的开关、电灯和三孔插座接入家庭电路中。
要求：开关控制电灯，插座单独使用。
7.如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
8.如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路。
9.如图甲所示是一个常用的插线板插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔能提供电压；如果指示灯损坏，开关闭合时插孔也能提供电压，根据上述说明，在图乙中画出左边的开关、中间的指示灯、插孔与电源线的连接方式．10.用笔画线代替导线，将图中的灯泡和三线插座正确连入家庭电路中．11.如图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线。
12.小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。
2019-2020届初三家庭电路连接作图题专题练习(包含答案解析)
2019-2020届初三家庭电路连接作图题专题训练一、选择题1、图中的家庭电路元件，连接顺序正确的是（）A. B.C. D.2、如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路3、小明家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）（）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试右面的孔时测电笔才发光D．只有测试左面的孔时测电笔才发光4、某家庭电路的组成如图所示，下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在零线与灯泡之间C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须使用三孔插座，以确保安全5、无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（）A．手机 B．手电筒 C．电视机 D．电视机遥控器二、作图题6、请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。
7、请把下图中的电路元件接入照明电路中,且符合安全用电原则。
(要求保险丝与三孔插座相连)8、请连接下图家庭电路元件，要求：开关控制电灯后接入，三孔插座单独接入，9、请用笔画线代替导线，将图 8 中的元件接入家庭电路中.要求：（ 1）同时闭合声控开关和光控开关电灯才能亮；（ 2）三孔插座单独接入电路。
10、请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
家庭电路和安全用电常识典型作图题6
家庭电路和安全用电常识典型作图题6注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．请画出用开关控制灯泡的电路。
【答案】【详解】开关要接在灯和火线之间，火线先经开关，再到灯座的弹簧片，经灯丝、螺旋套，再到零线。
2．（1）如图所示，物块沿光滑的斜面下滑，请画出物块受力的示意图______（O为力的作用点）。
（2）如图所示，声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间。
某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。
请按题意将图中的电路连接完整______。
【答案】【详解】（1）[1]由于斜面是光滑的，此时的物块不受摩擦力的作用，它只受到竖直向下的重力和斜面对它的支持力的作用，支持力的方向是垂直于斜面向上的。
（2）[2]两个声控开关串联会相互影响，只有都闭合时灯才发光，两个声控开关并联会互不影响，可以独立控制灯的亮灭，根据“为确保行人不管从哪端进人，灯泡都能接通电源发光”，所以两开关应并联。
3．如图是某家庭电路，请将电路连接完整。
要求：L1灯、L2灯并联，开关S控制两盏灯。
【答案】【详解】三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；两个灯泡是并联的，火线首先进入开关，然后分成两条路径分别经过灯泡，然后回到零线上，如图所示：4．按要求作图。
（1）用笔画线表示导线，将图甲中的开关、电灯正确接入家底电路______；（2）如图乙所示，小磁针静止在通电螺线管的正右方，请根据磁感线方向，在图中标出小磁针的N、S极和电源的正、负极______。
【答案】【详解】[1]根据家庭安全用电要求，开关与用电器串联接到火线上，用电器右端接到零线上，如图所示：[2]根据通电螺线管外部磁感线方向可以判断通电螺线管的右端为S极，根据异名磁极相互吸引可以判断小磁针的左端为N极，右端为S极，根据右手螺旋定则可以判断电源的左端为负极，右端为正极，如图所示：5．如图所示，请在虚线框内填入灯泡与开关的符号，并将三孔插座正确连入电路。
中考物理高频考点突破——电路作图及详解
中考物理高频考点突破——电路作图及详解1．某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。
当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时、红灯亮、电铃响。
请完成电路图。
2．家庭的卫生间一般都要安装照明灯和换气扇（用表示）。
使用时，有时需要各自独立工作，有时需要同时工作，请你在图的虚线框中画出符合上述要求的电路图。
3．吸油烟机的主要元件有照明灯、电动机（元件符号为：M）．在使用中，有时需要照明灯、电动机同时工作，有时需要它们各自独立工作．按照上述要求，在图中画出其工作原理电路图（电源已给出）．( )4．如图为某兴趣小组设计的电子秤简易电路图，R x是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻．测量时，电压表V的示数随所称量物体对压敏电阻的压力增大而增大．请根据以上信息，在虚线框内将电路图补充完整．( )5．小梅家有一把既能吹冷风又能吹热风的电吹风．将电吹风的插头插入插座，只闭合开关S1时，吹风机工作，电吹风吹出的是冷风；将开关S1、S2都闭合，吹风机和电热丝同时工作，电吹风吹出的是热风；断开S1，它们都不工作．吹风机的电路符号可以用电动机的符号代替，请在答题纸上指定位置画出这把电吹风的电路图．( )6．在图中，空圆圈表示电表，请在图中的圆圈中填上电流表或电压表的符号，并标出正负接线柱。
7．根据实物图，画出相应的电路图．8．请在图中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路．9．自动售票公交车后门两侧的扶手上各装有一个红色按钮，如图所示，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门。
请你在右上侧的虚线框内画出这个电路的电路图。
10．电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭.请在上右图中用笔画线连接好符合上述特点的电冰箱工作电路图.11．根据电路图，以笔画线代替导线连接实物电路．( )12．请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整．要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小．13．根据电路图（a），用笔画线代替导线，将图（b）所示的实物元件连接完整．( )14．设计一个病床呼叫电路．要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃．请在图中连线，形成符合要求的完整电路图．( )15．图甲为一种测定油箱内油量的装置，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量．当油箱中的油量减少时，浮子就会带动滑杆使电流表的示数变小．现将电流表换成电压表，请用乙图设计一个电路，使油箱中的油量消耗到最少时，电压表的示数减小到零．( )16．用笔画线代替导线，把下面的实物电路补充完整，使小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉．17．在如图所示电路中添加两根导线，要求：闭合开关后，当滑片P向左移动时，电流表示数变小．18．根据下面的实物图画出与之对应的电路图．19．如图所示，是一个未完成连接的实物电路，请用笔画线代替导线将电路连接完整，要求：L1与L2并联，开关S控制两盏灯，导线不能交叉。
2020年中考物理作图题微专题复习家庭电路作图强化训练题含解析20200518379
《家庭电路作图》一、作图题1.如图所示为带开关的插座，部分电路已接好，请你用笔画线代替导线将电路补画完整。
2.把图中的三孔插座、灯泡与控灯泡的开关接到电路的火线和零线上。
3.如图a是某款带LED指示灯的开关。
现用该开关控制一个“220V18W”的节能灯，已知：开关断开时，LED指示灯不亮，节能灯不工作；开关闭合时，LED指示灯亮，节能灯正常工作；若LED指示灯损坏，节能灯仍能在开关闭合时正常工作。
请在图b中画出符合题目和安全用电要求的电路。
4.图甲是家庭中常用的一种插线板。
使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压：如果指示灯损坏，开关闭合时插孔也能提供工作电压。
根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式。
5.如图所示，是家庭电路的一部分，请把白炽灯和开关连入家庭电路。
6.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
7.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒8.为家庭电路示意图，请根据安全用电原则将该电路连接完成。
9.图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。
图乙方框内是其内部示意图，“〇”代表接线柱。
请将图乙电路连接完整。
要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上。
10.按照安全用电的原则，连接如图电路图，要求开关能控制灯泡．11.按要求作图：如图，请将两孔插座正确接入家庭电路中。
12.在图中虚线框内分别画出开关和电灯的元件符号，并画出三孔插座a孔的正确接线，使电路符合安全用电的要求。
13.如图所示，是目前比较通用的插座(上面是两孔，下面是三孔)的示意图，还有一个由拉线开关控制的白炽电灯。
请将它们合理地连入电路中。
14.如图所示家庭电路，电灯由开关控制，墙上有一个固定插座。
请把电路连接完整。
15.请用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中．16.请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家庭电路作图题
一．解答题（共30小题）
1．请用笔画线表示导线，将如图所示的电灯和开关正确接入家庭电路中．
2．如图所示，是部分家庭电路的示意图，请将各电器件正确连入电路
中．
3．如图所示，用测电笔测试某家庭电路中两条输电线时，只有接触下方那条电线时测电笔的氖管发光．请将图中灯泡、开关接入线路．
4．如图所示，请用笔画线表示导线，将图中的电灯、开关接入家庭电路中．
5．请同学们将图连成符合安全用电原则的照明电路．
6．如图所示的家庭电路，要求将开关、灯泡和带保险丝的三孔插座正确连入电路
中．
7．请用笔画线代替导线，将图中的电灯、开关和两孔插座接入家庭电路中．
8．请用笔画线表示导线，将图中的开关、电灯和插座接入家庭电路中．要求：开关控制电
灯，插座单独使用．
9．请用笔画线代替导线，将背面接线示意图中连有开关的电灯和三孔插座接入家庭电路中．
10．如图是一个由开关控制的灯泡，请将它们按安全用电规定连入电路中．
11．在如图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电
路．
12．根据安全用电原则，将如图中一只开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光．
13．如图所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中．
14．如图甲是家用插线板在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断．②开关接通时两插座都能提供220V 电压．
15．请把如图电路元件接入照明电路中，且符合安全用电原则．（要求保险盒与三孔插座相连）
16．请在图中用导线连接一个三孔插座和一盏带开关的电灯的家庭电路．
17．请用笔画线代替导线，将如图所示元件，连接成符合安全用电要求的家庭电路．
18．请用笔画线代替导线，将图中的开关、螺口节能灯正确地接入家庭电路．
19．请在下图中用导线连接一个三项插座和一盏带开关的电灯的照明电路
20．如图所示，请将下列元件连接成符合安全用电要求的家庭电路．
21．如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①带保险丝的三孔插座单独接入；②开关控制电灯后接入．
22．完成如图所示的家庭电路．（插座准备接大功率用电器）
23．请将图中的电路元件连入家庭电路中．
24．请将图中开关、灯泡用笔画线代替导线正确连入电路，同时安装一个不受开关控制的三孔插座．
25在图中，用笔画线代替导线将电灯和开关接到电路中．
26．请将图中所示元件，连接成符合安全用电要求的家庭电路．
27．请将螺丝口电灯，开关，三孔插座，正确地接入家庭电路．
28．如图所示，请把按动开关、螺丝口灯泡和三孔插座正确地连入家庭电路中．
29．用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上．
30．如图，某教师办公室里有三盏灯，由一个开关控制，请你将电路连接好．。
