5.电缆定额损耗为多少,电力电缆损耗率1%,控制电缆损耗率1.5%,见安装定额。
1.一般尽量使用多芯电缆,因为损耗小。如果电流很大,宁使用双根多芯电缆,也不使用单芯电缆,假如一定使用单芯电缆,还要注意单芯电缆敷设时要使三芯电缆成三叶形排放。

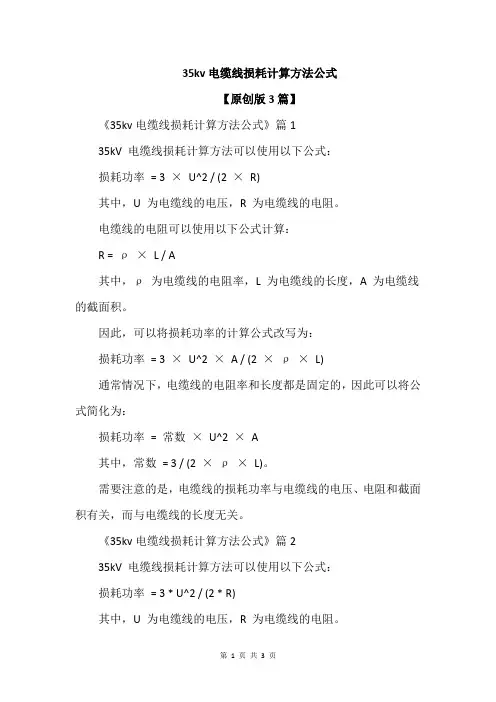

2.电缆电路功率损耗计算,电缆选择
摆出公式:
电流等于电压与电阻之:I=U/R
功率等于电压与电流的积:P=U*I=U*U/R
db为化简大数字的计算,采用对数的方式将其进行缩小计算:db=10log p
电缆电阻等于电阻率与电缆长度的积再比上电缆的截面积电阻率的计算公式为:ρ=RS/L。
ρ为电阻率——常用单位Ω·m
S为横截面积——常用单位㎡
R为电阻值——常用单位Ω
L为导线的长度——常用单位m
电缆选择的计算程序
(1)例:允许损耗为XdB,
X=10log p
计算所损耗的功率P
(2)P=U*U/R
根据额定功率与额定电压计算负载的等效电阻
(3)计算整个电路的电流
I=(P额—P负)/R负
(4)根据电流与损耗功率决定电缆的电阻
P=I*I*R
(5)根据电阻率与线路长度决定电缆的截面积
ρ=RS/L
电阻率请询问电缆生产厂家
几种金属导体在20℃时的电阻率材料电阻率(Ω m)
(1)银 1.65 ×10-8
(2)铜 1.75 ×10-8
(3)铝 2.83 ×10-8
(4)钨 5.48 ×10-8
(5)铁9.78 ×10-8
(6)铂 2.22 ×10-7
(7)锰铜 4.4 ×10-7
(8)汞9.6 ×10-7
(9)康铜 5.0 ×10-7
(10)镍铬合金 1.0 ×10-6
(11)铁铬铝合金1.4 ×10-6
(12) 铝镍铁合金1.6 ×10-6
(13)石墨(8~13)×10-6
