cx-3c3c型基坑测斜仪使用说明资料
提高逆作法施工中钢格构柱的精确定位率

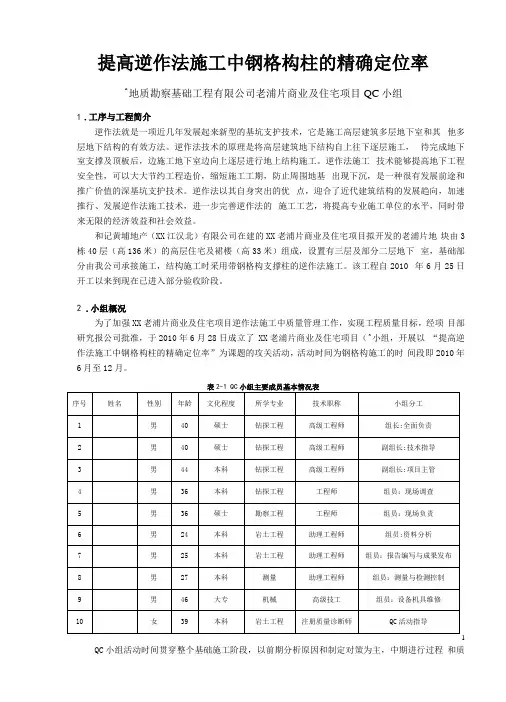

提高逆作法施工中钢格构柱的精确定位率^地质勘察基础工程有限公司老浦片商业及住宅项目QC小组1.工序与工程简介逆作法就是一项近几年发展起来新型的基坑支护技术，它是施工高层建筑多层地下室和其他多层地下结构的有效方法。
逆作法技术的原理是将高层建筑地下结构自上往下逐层施工，待完成地下室支撑及顶板后，边施工地下室边向上逐层进行地上结构施工。
逆作法施工技术能够提高地下工程安全性，可以大大节约工程造价，缩短施工工期，防止周围地基出现下沉，是一种很有发展前途和推广价值的深基坑支护技术。
逆作法以其自身突出的优点，迎合了近代建筑结构的发展趋向，加速推行、发展逆作法施工技术，进一步完善逆作法的施工工艺，将提高专业施工单位的水平，同时带来无限的经济效益和社会效益。
和记黄埔地产（XX江汉北）有限公司在建的XX老浦片商业及住宅项目拟开发的老浦片地块由3栋40层（高136米）的高层住宅及裙楼（高33米）组成，设置有三层及部分二层地下室，基础部分由我公司承接施工，结构施工时采用带钢格构支撑柱的逆作法施工。
该工程自2010 年6月25日开工以来到现在已进入部分验收阶段。
2.小组概况为了加强XX老浦片商业及住宅项目逆作法施工中质量管理工作，实现工程质量目标，经项目部研究报公司批准，于2010年6月28日成立了 XX老浦片商业及住宅项目（^小组，开展以“提高逆作法施工中钢格构柱的精确定位率”为课题的攻关活动，活动时间为钢格构施工的时间段即2010年6月至12月。
1 QC小组活动时间贯穿整个基础施工阶段，以前期分析原因和制定对策为主，中期进行过程和质量控制，后期进行效果验证为辅。
3.P阶段：计划阶段3.1选题理由基础施工中的钢格构柱的精确定位与否，直接影响后期逆作法中地下室主体结构的施工。
由于逆作法施工中，钢格构柱是唯一起承载作用的永久性结构，因此确保钢格构柱精确定位后，可使后期地下室结构施工顺利，避免因预埋钢格构柱错位引起主体结构设计变更而增加额外的造价，造成工期延误、额外的施工投入等，从而造成巨大的经济损失。
CX3智能测斜仪使用说明书
CX3智能测斜仪使用说明说金坛市海岩工程仪器厂2009年6月第一部分CX系列测斜仪1.1 概述CX系列测斜仪是专门用于岩土地基位移测量的仪器。
适用于各种岩土地基横向位移的测量，如水利库坝、堤防、岩土边坡、城市建设地基基坑开挖、打桩、铁路、公路交通边坡、煤田、矿井、电力建设以及各种地下结构工程的内部水平位移的测量。
测斜对工程建设的安全施工和长期稳定性检测都是十分重要的。
对于城市建设，由于深层土体位移可以反映支护结构位移和应力变化，周围建设设施的安全状况，即能够综合反映基坑形状而日益受到重视，许多地方已经制订或正在制订有关规范，明确规定：在较大深基坑施工中必须进行深层基坑水平位移的监测。
以下章节将对CX系列测斜仪系统的组成、工作原理、性能指标、数据处理、使用方法、常见故障、调整方法及维护保养、保修等事项做比较详细的介绍。
1.2CX系列测斜仪各组成部分的功能1.2.1测头（探头）测头是测斜仪的核心，是测量的敏感部，是测试数据的来源之处。
测斜仪测试的准确度取决于测头可能的测试准确度。
测斜测头中，核心部分是加速度传感器。
加速度传感器也可以称为角度传感器。
目前应用于测斜仪中的传感器以伺服加速度计的灵敏度和精度最高。
1.2.2测读仪测读仪是CX系列测斜仪数据输出的二次，实现测头数据的接受、显示和输出。
CX3智能测斜仪的测度仪（CX3）面板介绍如下：●通讯：通过专用电缆，将测读仪和计算机连通，借助测斜专用软件，将测读仪中存放的数据传送到计算机中，实现数据的输出。
●充电：通过充电器给测读仪中的充电池充电。
●传感器：传感器插座是用来将测头和测读仪联接，实现传感器的信号在测读仪上显示输出。
●红色开关，这是使操作者选择屏幕上的测试孔号、测试方向或测试点号。
●▲、▼这两个键，用来调整测试孔号、测试方向和测试点号的具体数值。
调整范围是：测试孔号为1-50；测试方向为东、西、北、南；测试点号为1-200.●测试按键是使用测读仪处于对信号的测试状态，根据切换按键的状态确定测读仪测试的是探头信号或电池信号。
深层水平位移监测实施细则

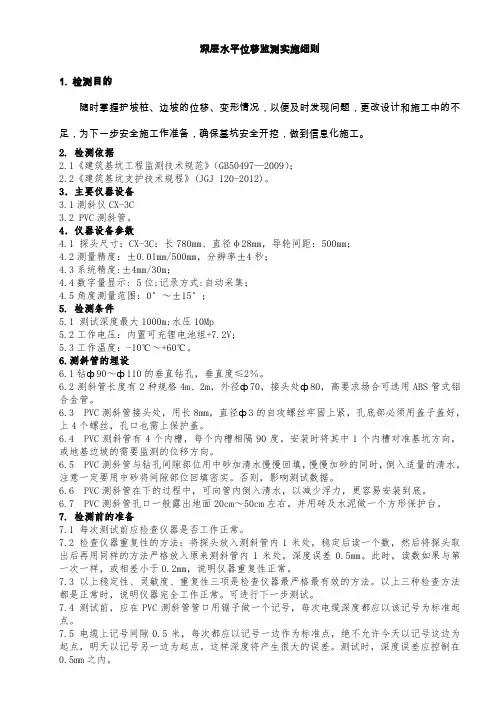

深层水平位移监测实施细则1. 检测目的随时掌握护坡桩、边坡的位移、变形情况，以便及时发现问题，更改设计和施工中的不足，为下一步安全施工作准备，确保基坑安全开挖，做到信息化施工。
2. 检测依据2.1《建筑基坑工程监测技术规范》（GB50497—2009）；2.2《建筑基坑支护技术规程》(JGJ 120-2012)。
3．主要仪器设备3.1测斜仪CX-3C3.2 PVC测斜管。
4．仪器设备参数4.1 探头尺寸：CX-3C：长780mm、直径φ28mm，导轮间距：500mm；4.2测量精度：±0.01mm/500mm，分辨率±4秒；4.3系统精度:±4mm/30m；4.4数字量显示: 5位;记录方式:自动采集；4.5角度测量范围：0°～±15°；5. 检测条件5.1 测试深度最大1000m;水压10Mp5.2工作电压：内置可充锂电池组+7.2V；5.3工作温度：-10℃～+60℃。
6.测斜管的埋设6.1钻ф90～ф110的垂直钻孔，垂直度≤2％。
6.2测斜管长度有2种规格4m、2m，外径ф70，接头处ф80，高要求场合可选用ABS管式铝合金管。
6.3 PVC测斜管接头处，用长8mm，直径ф3的自攻螺丝牢固上紧，孔底部必须用盖子盖好，上4个螺丝，孔口也需上保护盖。
6.4 PVC测斜管有4个内槽，每个内槽相隔90度。
安装时将其中1个内槽对准基坑方向，或地基边坡的需要监测的位移方向。
6.5 PVC测斜管与钻孔间隙部位用中砂加清水慢慢回填，慢慢加砂的同时，倒入适量的清水。
注意一定要用中砂将间隙部位回填密实。
否则，影响测试数据。
6.6 PVC测斜管在下的过程中，可向管内倒入清水，以减少浮力，更容易安装到底。
6.7 PVC测斜管孔口一般露出地面20cm～50cm左右。
并用砖及水泥做一个方形保护台。
7. 检测前的准备7.1 每次测试前应检查仪器是否工作正常。
测斜仪安全操作规程
测斜仪安全操作规程本文档旨在确保测斜仪的安全操作，帮助使用者正确使用测斜仪并避免潜在的安全风险。
1. 引言测斜仪是一种用于测量斜坡、岩石边坡等斜面变形的工具。
在使用测斜仪时，必须遵守以下安全操作规程，以确保使用者和环境的安全。
2. 设备概述测斜仪由以下几部分组成： - 仪器主机：包括显示屏、控制按钮等功能部件。
- 探头：用于测量斜度和倾斜角。
- 电源：为测斜仪提供电力。
3. 操作准备在使用测斜仪之前，请进行以下操作准备：- 确保工作场所安全，清除障碍物，确保有足够的空间进行操作。
- 检查测斜仪的外观是否完好，探头是否正常。
- 接通电源，并确保电源电压稳定。
- 将测斜仪放置在平稳的工作台上，并固定好。
4. 操作步骤4.1 打开测斜仪按下电源按钮，等待测斜仪启动，显示屏亮起。
4.2 参数设置在显示屏上选择合适的测量模式和参数设置。
根据实际需求，可以选择测量时间间隔、数据保存方式等参数。
4.3 安装探头将探头连接到测斜仪主机上，确保连接牢固。
避免在安装过程中对探头造成损坏。
4.4 定位校准将测斜仪放置在需要测量的斜面上，并进行定位校准。
避免在不稳定的地面上使用测斜仪，以免发生意外。
4.5 开始测量按下开始测量按钮，测斜仪开始记录数据。
在测量过程中，应保持测斜仪的稳定，避免外部震动对测量结果的影响。
4.6 结束测量测量完成后，按下停止按钮停止测量，并进行数据保存。
4.7 数据处理与分析将测量数据导出到计算机或其他设备进行处理和分析。
根据实际需要，可以使用合适的软件工具进行数据处理和可视化显示。
5. 安全注意事项在使用测斜仪时，务必注意以下事项： - 避免测斜仪与水、油等液体接触，以免损坏设备。
- 不要将测斜仪暴露在高温、潮湿或恶劣环境中，以免影响测量精度和设备寿命。
- 在测量过程中，不要随意移动测斜仪，以免干扰测量结果。
- 不要将测斜仪用于超过其额定测量范围的斜面，以免导致设备损坏和人身安全问题。
CX-3C型基坑测斜仪说明书
CX-3C型基坑测斜仪说明书1. 引言本说明书旨在介绍CX-3C型基坑测斜仪的功能、使用方法和注意事项。
CX-3C型基坑测斜仪是一种用于测量基坑斜度的仪器，可广泛应用于建筑、道路工程等领域。
2. 产品描述CX-3C型基坑测斜仪是一款便携式测量仪器，采用高精度传感器和先进的数据处理技术，能够准确测量基坑的斜度。
其主要特点包括：•高精度测量：采用高精度传感器，能够实时监测并测量基坑的斜度，精确到小数位；•便携式设计：小巧轻便，方便携带，便于在不同工地使用；•易于操作：简单直观的操作界面，使用方便，操作简单；•数据保存功能：支持数据保存与导出，方便后期分析和记录。
3. 使用方法使用CX-3C型基坑测斜仪需要按照以下步骤进行：3.1 准备工作确保CX-3C型基坑测斜仪已经充电，电量充足。
检查仪器是否正常，并确保测量区域没有明显的遮挡物。
3.2 设置仪器打开仪器电源，待仪器启动之后，进入设置界面。
根据实际情况设置测量模式、单位等参数。
3.3 安装仪器将CX-3C型基坑测斜仪安装在需要测量的基坑上。
确保仪器与基坑平面保持垂直，并紧固好。
3.4 开始测量按下测量按钮开始测量。
仪器将实时显示当前基坑的斜度，并保存测量数据。
3.5 结束测量测量完成之后，按下停止按钮结束测量。
仪器将停止测量，并将数据保存。
4. 注意事项在使用CX-3C型基坑测斜仪时，需要注意以下事项：•在安装仪器时，确保仪器与基坑平面保持垂直，否则会影响测量精度；•在使用过程中，不要随意移动或拆卸仪器，以免影响测量结果；•仪器应存放在干燥、通风的环境中，避免受潮或受阳光直射；•若长时间不使用仪器，应及时关闭电源，以节省电量和延长电池寿命；•在测量过程中，如遇到异常情况或故障，请及时停止使用并联系售后服务。
5. 维护与保养CX-3C型基坑测斜仪作为一种精密仪器，在使用过程中需要定期进行维护与保养。
常见的维护与保养内容包括：•定期清洁：使用干净柔软的布擦拭仪器表面，避免使用化学溶剂或腐蚀性液体；•校准仪器：定期校准仪器，确保测量精度；•更换电池：电池电量过低时，及时更换电池。
固定测斜仪用户使用说明书
固定测斜仪用户使用说明书1.概述随着我国经济的发展，基础设施建设的项目越来越多，水坝、路基和隧道等工程项目损坏事故经常发生，国家监测部门希望能够更为详细的了解被监测对象的实时情况，掌握第一手资料，预测并及时发现隐患，采取措施，尽量避免事故的发生，最大限度的维护国家财产、保护人民生命的安全。
为了满足市场的需求，万新公司成功开发了固定式测斜系统。
2.工作原理固定式测斜系统是一种自动化的岩土工程监测设备，它可以用来监测水坝倾斜的位移、山体滑坡、以及路基边坡下滑等。
固定式测斜系统由若干个探头串、数据传输设备、微机数据处理系统组成。
固定式测斜系统的探头一般安装在预料有位移发生的区域，探头串安装在套管内，分布在这些区域。
地层和结构物移动引起套管位移，迫使套管从初始位置变形到新的位置，探头通过自身斜度(倾角)的变化可以输出响应的信号，通过通讯网络传输到上位机，上位机经过处理比较，可绘制出位移曲线图，及时反应出位移变化情况。
探头之间的连接可根据实际的需求来进行调节。
在地层滑动监测中，偏移和移动是必须监测的两个物理量。
偏移是某一深度点相对于一固定点的位移；移动是某一深度点相对于时间的位移。
固定式测斜仪的原理是利用加速度计测量倾斜角θ，根据支点间的仪器长度L计算偏移值为Lsinθ，从底段开始将各段的偏移值累加，就得到总的位移变化量。
总的位移量为：D=L1sinθ1+L2sinθ2+L3sinθ3+…。
固定式测斜仪最少要由3个探头连接成一串，其中1个安装于固定层，1个安装于滑动层，1个安装于滑动层之上。
由于现实情况下滑动层不可能产生平移，滑动面的上下均为渐进式移动，3个传感器的输出就可以描述滑动层的移动特征。
机械系统有以下几部分组成：探头、测量电缆、连接杆、顶部夹具等。
过长的纯刚性连接不宜于下放，在探头和不锈钢连接管之间，增加了万向联轴节，用来防止测斜管扭转导致的滑轮脱离导槽。
固定测斜仪的一组导轮有1个固定轮和1个张紧轮组成，固定导轮表示倾斜的正方向，应与预期的位移方向一致。
地下工程和深基坑安全监测预警系统测斜仪测量作业指导书
地下工程和深基坑安全监测预警系统测斜仪测量作业指导书(一)适用对象1.支护结构深层水平位移。
2.土体深层水平位移(二)参考规范标准1.《工程测量规范》（GB 50026-2007）2.《建筑变形测量规范》（JGJ8-2007）3.《建筑基坑工程监测技术规范》（GB 50497-2009）4.《建筑基坑支护技术规程》(JGJ120-2012)(三)测量方法及仪器操作（Singo测斜仪）1.结合图纸，内业设置好所要监测的站点名及信息。
2.测量操作(1)连接测头，电缆和Datamate读数仪，将控制电缆的接头插入Datamate读数仪的插座里。
转到Datamate读数仪按下“ENTER”键，显示主菜单。
(2)选择“Read”，然后选择“Record” 。
(3)在列表中选择适当的安装孔。
(4)按下“ENTER”检查安装参数没有改变，一般情况下不需要改变。
(5)最后Datamate读数仪显示开始的深度（底部深度）。
(6)将探头的高轮放置在A0的方向放入测斜管，将测头沉入测斜管底部或者放入到开始深度。
等10分钟后开始测量（以便测头的温度与周围的温度一致），提起测头到起始深度，观察显示，当读数稳定的时候（看到三个方格时）按下“ENTER”键记录读数。
(7)待Datamate读数仪蜂鸣后，提起测头到下一个深度。
刚刚记录的读数现在显示在底线上。
提起测头到下一个深度（深度显示在显示屏的顶部）等待读数稳定后，按下“ENTER”记录读数。
(8)重复这个过程直到记录下测斜管的顶部的读数。
Datamate读数仪显示一个菜单，选择“Continue”。
(9)现在Datamata读数仪显示第2次测量的起始深度，将测头从测斜管中取出并旋转180度以便低轮指向A180方向，放入探头沉入测斜管底部，置于开始深度以下。
(10)提起测头到起始深度，等待读数稳定，然后按下“ENTER”记录读数。
(11)重复这个步骤，直到测量到测斜管的顶部，并且记录下最后一个读数，从菜单里选择“DONE”然后取出测头，便完成一根测斜管的测量。
CX-3C 型基坑测斜仪的使用
每次采样时，一定要等显示数值稳定后再按键，按 完键后，观察一下测试深度，确定是否已采集。 8、正方向测量完后，显示屏出现“反向测量、取消、 确定”界面，选中“确定”，然后将探头转动180° 按上述方法再测一遍。正、反测试后，数据自动保 存。 9、仪表显示值单位为mm。 （二）、数据浏览 按↓键，将光标←移到“数据浏览”， 按“确定” 键选中，可浏览、修改已测的数据 ，还可以删除单 次测试数据。 （三）、数据清零 用来清除仪表内的所有数据，一般建议在整个工程 完毕后使用，其他时间不要使用。
操作注意事项
仪器保养及维修
仪器电缆每天都在重复使用，是容易发生故障的部 位。一定要注意电缆与探头接触部位尽量少弯折， 装箱时尽量让接头处处于自然状态。
1.探头严禁强碰撞，高温时不得将探头及仪器臵于阳光 下暴晒。
2.探头是精密仪器，需专人保管、维护。 3.探头采用不锈钢制成，导轮部分及电缆应在每次 测试完成后擦试干净，在导轮轴及支撑弹簧处上 机油，避免导致锈死。
4.本仪表使用锂电池，充电由电路自动控制，接通 220V交流后，电源充电灯亮，充满后，充电灯熄 灭。充一次电可使用40小时左右，如果使用背光， 可使用20小时左右。 5.当确认是仪器故障时，不要自行拆开，请送本所 修理。
完
毕
谢谢大家！
4． 选择“开始测量”； 5． 根据电缆标记，每次缓慢向上提0.5米，待仪表显示 数据稳定后，按“确定”键采样； ①数据稳定大概需要3秒左右，一定要等待数据稳定后 再示的深度会减少0.5米； ③每次测量时，差值宜小于0.3。 6． 当正向采样完毕后，会弹出对话框“反向测量”， 若需要进行反向测量，选择“是”进行反向测量； 7． 将探头拿起来，旋转180度，使十字架记号背向基坑 方向，缓缓放至孔底； 8． 同步骤5，进行反向测量即可； 9． 测量完毕，取出探头，关闭仪表电源，拔出插头； 多孔测量，重复前9步操作；
【测斜读数仪及探头使用说明】
测斜读数仪及探头使用说明一、测斜系统测斜系统包括测斜管、测斜探头、控制电缆和测斜读数仪。
二、测斜探头测斜探头包括不锈钢管、控制电缆接头、两组轴轮装置。
每组轴轮装置轭接两个轮子，其中一个轮子都要高于另一个轮子，这个轮子称作“高轮”。
测斜仪探头使用两个力平衡伺服加速度计来测量倾斜。
其中一个加速度计测量侧斜探头轮子所在平面的倾斜，称为“A”轴；另一个加速度计测量垂直于轮子的平面倾斜，称为“B”轴。
当探头倾向A0或B0方向时，读数为正；当探头倾向A180或B180方向时，读数为负。
测斜管安装后应使一对槽口与预期的移动方向一致，其中一个“下坡”槽口应当标作A0。
在一个标准的侧斜测量中，探头在测斜管中两次被从底部拉到顶部，第一次测量时，探头高轮应当被插入A0槽口，以确保移动值为正。
测斜探头是灵敏测量仪器，应小心操作。
1、运输探头时应将其放入携带式仪器箱内，在车内应将其放在座位上，避免振动；2、当你连接控制电缆到探头时，不要用力拧螺母，以免挤扁“O”形环而使其失效；3、探头下放到测斜管前先开机；4、插入测斜管前应先用手拢紧轮子，使下放顺畅；5、不要让探头撞击孔底；6、当从测斜管内收回探头时，同样用手拢紧轮子，以免弹出；7、当旋转探头时，应保持探头垂直，平顺转动；8、探头使用温度范围-20℃~50℃，避免超此范围使用。
探头维护1、清洁探头：当完成测量后，擦除探头水分，盖上保护盖。
必要时需要实验室标准去污剂清洗；2、清洁接头：用棉签蘸少量酒精清洗接头，不可用喷雾式润滑剂清洗，以免伤害接头内部的橡胶；3、干燥探头：卸除探头、控制电缆和读数仪的保护盖，彻底风干几小时后再盖上；4、放置探头：探头、控制电缆和读数仪应当放在干燥的地方，长期储放时，探头应垂直放置；5、润滑轮子：定期润滑轮子，在轮轴上喷少量润滑剂或滴润滑油，确保轮子转动顺畅；6、“0”形环保养：用“0”形环润滑剂定期清洁润滑接头部位“0”形环。
控制电缆用于控制探头深度，向探头供电及传回信号至读数仪，米制控制电缆每0.5m 有一黄色标记，每1m有一红色标记，每5m有一数字标记。
测斜仪使用
1概述深层水平位移主要用于大地运动，如可能产生在不稳固的边坡（滑坡）或挖土工程周围的测向运动等，也可以用来监测软土地基处理，堤坝，芯墙稳定性，钻孔设置的偏差,打桩引起的土体位移,以及回填筑堤和地下工程的土体沉陷,也可用于沿海、江边重力存放物场的土层变化等。
2 仪器设备测斜仪（一般测斜仪由探头、电缆、数据采集仪(读数仪)组成。
探头的传感器型式有伺服加速度计式、电阻应变片式、钢弦式、差动电阻式等多种型式，目前使用最多的是伺服加速度式。
国内有航天部33 所生产的CX 系列，国外有美国SINCO 公司的数字测斜仪，瑞士的PRIVEC 等）内壁有导槽的测斜管（测斜管道由以下几部分组成：测斜管、连接管、管座、管盖。
测斜管是用聚氯乙烯、ABS 塑料、铝合金等材料制成，管内有互成90 度四个导向槽，国产塑料测斜管尺寸多为：内径Φ58mm，径Φ70mm、长度分2m，3m，4m 三种。
塑料连接管多采用市场上出售的聚氯乙烯塑料管制成，还可用软的万能接头相连。
连接管的尺寸为内径Φ70mm，外径Φ82mm，长度分300，400mm两种。
在管壁的两端铣制有滑动槽各4 条或仅一端铣制滑动槽4 条，各槽相隔90 度。
管座位于测斜管底端，与管外径匹配，防止泥砂从管底端进入管内的一个安全护盖。
管盖用于保护测斜管管口，防止杂物从管口掉入管内影响正常观测工作也由聚氯乙烯制成，其外形尺寸同管座。
）3监测仪器工作原理测斜仪的工作原理是测量测斜管轴线与铅垂线之间的夹角变化量,从而计算出土层各点的水平位移大小。
通常在坝内埋设一垂直并互成90°四个导槽的管子,当管子受力发生变形时,将测斜仪探头放入测斜管导槽内,逐段(一般50cm 一个测点) 量测变形后管子的轴线与垂直线之间的夹角θi ,并按测点的分段长度,分别求出不同高程处的水平位移增量Δdi ,即Δdi = Lsinθi(1)由测斜管底部测点开始逐段累加,可得任一高程处的实际位移,即bi = ΣΔdi(2)而管口累积水平位移为:B = ΣΔdi(3)式中Δdi 为量测段内的水平位移增量;L 为量测点的分段长度,一般常取015m ;θi 为量测段内管轴线与铅垂线的夹角;bi 为自固定点的管底端以上i点处水平位移;B 为管口在该次观测时的水平位移;n 为测斜孔分段数目,n = H/ 015 ,H 为孔深。
cx_3c3c型基坑测斜仪使用说明
cx-3c3c型基坑测斜仪使用说明一、测斜仪选择方法如果你需要检测：深基坑，地铁地基，挡土墙，高速公路地基，边坡，灌注桩，尾矿坝及山体滑坡(滑坡可遥测）等水平位移可以选择基坑测斜仪，有几个关键点：（1），按操作规程埋入测斜管，测量仪器的精度要高，要稳定，因为同一个测点要测量几十次到几百次，如果精度不高到时候你很难分清是基坑位移了还是测量误差，没法交资料。
（2），售后服务问题，包含2个方面，1个是仪器维修要快，2是测量的大量数椐有问题时需要有经验的专业技术人员给予分析解释，不然也没法提交资料。
我们从事勘察仪器设计，施工30多年有丰富的现场经验，有问必答（3），售价合理，如果非要买最便宜的那么上述1，2点就很难达到要求。
CX-3C 型基坑测斜仪能满足上述3条要求。
二、技术指标1．测量精度：±0.01mm/500mm（每0.5米测一个点，仪表显示到0.01mm)；系统总精度:±1mm/30m(测量30米最大可能累计误差:±1mm记录方式:自动采集;（可与各种测斜管配套）。
2．测量范围：0°～±15°；3．工作电压：锂电池+3.6V；（低功耗，可以用50小时。
），工作温度：-10℃～+60℃；4．电缆长度：30米（标配）；（35－150米任选，每米30元）。
5．抗震性：50000g（探头在1米高处掉下不会摔坏）；6．接口：USB传输；232传输（双串口更可靠，可接各种计算机。
）三、使用方法1、将探头信号接头按槽对准插入仪器面板，打开电源开关，将探头垂直竖立正中时，显示初始值。
该仪器初始值为零，探头沿滑轮方向左右摆动时，显示数字在初始值左右波动，当探头靠立固定不动时，显示数字稳定不变，说明仪器工作正常。
2、将探头向某一方向倾斜，显示数字向增大方向变动时，规定此方向为正方向，将该方向对准基坑位移方向，顺槽管而下，每间距0.5米读取一个数字。
电缆标记为0.5m一个点（也可选择1米测一个点）。
CX系列测斜仪
CX-5C型测斜仪利用说明书一. 概述CX系列测斜仪包括：CX—5C型斜孔测斜仪，它是测量钻孔斜度的专用仪器。
它适用于地质、矿山、煤矿工程地质钻孔，防渗灌浆孔，桩抽芯孔已及岩土工程等部门测量钻孔斜度，该仪器适用于非磁性矿地域和无铁套管的钻孔中测量钻孔斜度。
当有套管和有磁性矿时，方位角测量受到阻碍，但顶角不受阻碍。
这时需要测量时，可利用CX—6B型陀螺仪。
该仪器顶角测量采纳最新入口倾角传感器，它具有高精度、大量程、稳固好、重复性好等特点。
可同时测出X方向、Y方向倾角，方位角θ采纳入口电子罗盘，较磁铁式的罗盘有较大冲破。
测出的X、Y、θ三个参数，由程序自动算出该孔的倾角和方位角，并绘出钻孔的地下空间位置图，并可打印出测斜数据功效报表。
该仪器由于采纳新一代入口倾角传感器和电子罗盘，因此仪器各项技术指标及性能大大提高，不论从精度仍是量程都能知足现场各类测斜要求。
二．要紧技术指标1．探头直径Φ46mm 长2. 顶角分辨率 8秒精度±度测量范围 0----±3003．方位角分辨率精度±1度测量范围 0----36004．测量深度 0-----1000米5．工作电压直流 12V （镍氢可充电池）6．工作温度－10-----＋600三. 工作原理示用意四、仪器操作步骤“CX-5C”的安装方式将测斜软件光盘放入光驱中点CX-5C点，只需按屏幕提示，点击“下一步”或“确信”钮，直至安装完成。
安装“com串口驱动”程序(1).将USB线一端接电脑USB口,一端接探头USB口,(2).放入光盘程序,(3).按下探头电源开关,电脑启会自动提示对话框，选择自动安装,再点击“确信”，按电脑提示直至安装完毕。
一、打开电脑电源，将电脑的USB线另一端插入测头上的USB接口上,点击电脑界面上的“CX-5C”图标，启动测斜程序。
2、如图六所示，将三翅夹紧器把测头上部夹紧，使测头架于孔口，并将测头的X标线与钻孔方位角起始标记对准，为测孔口起始点作好预备。
深层水平位移监测实施细则
测量专业作业指导书深层水平位移监测实施细则文件编号：版本号：D/0分发号：编制：批准：生效日期：深层水平位移监测实施细则1. 检测目的随时掌握护坡桩、边坡的位移、变形情况，以便及时发现问题，更改设计和施工中的不足，为下一步安全施工作准备，确保基坑安全开挖，做到信息化施工。
2. 检测依据2.1《建筑基坑工程监测技术规范》（GB50497—2009）；2.2《建筑基坑支护技术规程》(JGJ 120-2012)。
3．主要仪器设备3.1测斜仪CX-3C3.2 PVC测斜管。
4．仪器设备参数4.1 探头尺寸：CX-3C：长780mm、直径φ28mm，导轮间距：500mm；4.2测量精度：±0.01mm/500mm，分辨率±4秒；4.3系统精度:±4mm/30m；4.4数字量显示: 5位;记录方式:自动采集；4.5角度测量范围：0°～±15°；5. 检测条件5.1 测试深度最大1000m;水压10Mp5.2工作电压：内置可充锂电池组+7.2V；5.3工作温度：-10℃～+60℃。
6.测斜管的埋设6.1钻ф90～ф110的垂直钻孔，垂直度≤2％。
6.2测斜管长度有2种规格4m、2m，外径ф70，接头处ф80，高要求场合可选用ABS管式铝合金管。
6.3 PVC测斜管接头处，用长8mm，直径ф3的自攻螺丝牢固上紧，孔底部必须用盖子盖好，上4个螺丝，孔口也需上保护盖。
6.4 PVC测斜管有4个内槽，每个内槽相隔90度。
安装时将其中1个内槽对准基坑方向，或地基边坡的需要监测的位移方向。
6.5 PVC测斜管与钻孔间隙部位用中砂加清水慢慢回填，慢慢加砂的同时，倒入适量的清水。
注意一定要用中砂将间隙部位回填密实。
否则，影响测试数据。
6.6 PVC测斜管在下的过程中，可向管内倒入清水，以减少浮力，更容易安装到底。
6.7 PVC测斜管孔口一般露出地面20cm～50cm左右。
测斜仪规格安全操作及保养规程
测斜仪规格安全操作及保养规程概述测斜仪是一种专用仪器，用于测量土壤或岩石的倾斜角度，以评估地质灾害等风险。
本文档将介绍测斜仪的规格、安全操作和保养规程，以确保测斜仪的正常运行和使用寿命。
规格测斜仪需要满足以下规格：•测量范围: ± 90°•测量精度: ≤0.01°•工作温度: -10℃~+50℃•监测点数量: 10~16•数据输出: RS232/RS485接口注意：具体规格可能根据不同品牌或型号而有所不同，请在使用前查阅说明书。
安全操作1. 使用前的准备工作在使用前，应进行以下准备工作，以确保安全操作：•检查测斜仪是否符合规定的规格和技术标准。
•确定监测区域的安全情况，判断是否存在危险或安全隐患。
•选择适当的安装位置，并进行必要的土方或岩石破碎，确保测斜仪能够正确地安装在监测点上。
•使用合适的工具和附件，按照说明书正常安装测斜仪。
2. 正确的操作方式在正常操作测斜仪时，一定要进行以下操作：•避免测斜仪受到强烈震动，因为这可能会影响测量结果。
•在读取数据时，不要用力拉扯仪器，以免损坏电缆。
•确保测斜仪的接线正确，所有接口和插头都应紧固牢固，以确保数据准确。
•避免将测斜仪接在高电压电网之上，以避免测斜仪损坏或对使用者造成伤害。
•避免测斜仪受到水、火、静电、电磁干扰等可能的外部因素，以免人员伤亡或测量结果不准确。
3. 废弃的测斜仪测斜仪生命周期的结束需要进行安全处理，处理测斜仪时需要注意以下几点：•由专业人员拆卸和处理仪器。
•严禁将测斜仪随意丢弃或直接抛弃。
•废弃仪器需要经过合法途径进行回收和处理。
保养规程为了保证测斜仪的长期正常运行，需要对其定期进行保养维护。
下面是测斜仪的保养规程：1. 日常保养•定期检查测斜仪外观，如果发现有损坏或异常外观，应及时更换或修复。
•定期检查测斜仪的电源线和数据线是否断裂或损坏，如有问题应及时更换。
•定期清洁测斜仪表面和电缆接口，避免电缆接口接触不良导致数据误差。
【推荐下载】测斜仪原理 测斜仪的正确使用方法及注意事项
[键入文字]
测斜仪原理测斜仪的正确使用方法及注意事项
测斜仪是一种用于测量钻孔、基坑、地基基础、墙体和坝体坡等工程构筑物的顶角、方位角的仪器。
分为便携式测斜仪和固定式测斜仪，便携式测斜仪分为便携式垂直测斜仪和便携式水平测斜仪，固定式分为单轴和双轴测斜仪，目前应用最广的是便携式测斜仪。
测斜仪的应用却非常广泛，为我们的生活提供了很大的便利。
在工程测量与建筑中，除了要求工作人员要有专业的知识和认真细心对待的决心外，还需要借助许多外界的力量和设备才能精确地完成任务。
而测斜仪就是一种工程测量中经常用到的工具，工作人员利用这种仪器进行钻孔、基坑、地基基础、墙体和坝体坡等工程构筑物的顶角、方位角的测量，使得工程顺利精确地进行。
可是测斜仪原理我们都了解多少呢？我们应该怎样运用测斜仪原理为我们的生活提供更多的便利，接下来将为大家具体的介绍有关测斜仪原理的相关知识。
测斜仪定义
所谓井眼轨迹，实指井眼轴线。
一口实钻井的井眼轴线乃是一条空间曲线。
为了进行轨迹控制，就要了解这条空间曲线的形状，就要进行轨迹测量，这就是测斜。
所使用的仪器就称为测斜仪。
每隔一定长度的井段测一个点，这些井段称为测段，这些点称为测点。
测斜仪在每个点上测得的参数有三个，即井深、井斜角和井斜方位角。
这三个参数就是轨迹的基本参数。
1。
测斜仪使用说明范文
测斜仪使用说明范文测斜仪是一种用于测量建筑物、地面、船舶等物体的倾斜角度的工具。
它是由一个支架和一个测量仪器组成，支架通常由金属材料制成，测量仪器则有各种型号和技术。
使用测斜仪的第一步是选择适当的测量位置。
通常情况下，测量位置应位于待测物体的中心位置或重心位置。
在安装测斜仪之前，需要确保测量仪器的精度。
可以通过在水平地面上进行校准来实现。
使用一个已知水平位置的参考物体，将测斜仪置于水平位置，然后根据需要进行调整。
在安装测斜仪时，需要确保支架牢固并且与待测物体接触良好。
支架上通常有一些可调节的部件，可以根据需要进行调整。
这些部件通常可以通过旋转或移动来调整，以实现与待测物体的良好接触。
当支架安装好后，就可以开始测量了。
根据测斜仪的型号和技术不同，可能需要使用不同的操作方式。
常见的操作方式包括：读数式测量和数码显示式测量。
在读数式测量中，测斜仪上通常有一个刻度盘或指针，通过对准刻度盘或指针上的标尺，可以直接读取倾斜角度。
这种测量方式通常精度较低，适用于一些简单的倾斜测量。
而在数码显示式测量中，测斜仪上配有一个数码显示屏，可以直接显示出倾斜角度的数值。
这种测量方式精度较高，适用于需要高精度测量的情况。
完成测量后，需要记录测量结果。
测斜仪上通常会有一个记录或存储功能，可以将测量结果保存在仪器内部或外部存储介质上。
可以根据需要将结果导入计算机或其他设备进行进一步处理。
测斜仪的使用和维护是至关重要的。
在使用测斜仪之前，需要阅读并理解工具的操作说明。
在使用过程中，要注意保护仪器免受损坏和污染。
定期校准和维护也是必要的，以确保测斜仪的准确性和可靠性。
总结起来，使用测斜仪的一般步骤包括：选择适当的测量位置、校准仪器、安装测斜仪支架、进行测量、记录结果以及定期维护。
通过正确使用和维护测斜仪，可以获得准确可靠的测量结果，为工程项目和科学研究提供重要的参考依据。
cx-3c3c型基坑测斜仪使用说明
cx-3c3c型基坑测斜仪使用说明一、测斜仪选择方法如果你需要检测：深基坑，地铁地基，挡土墙，高速公路地基，边坡，灌注桩，尾矿坝及山体滑坡(滑坡可遥测）等水平位移可以选择基坑测斜仪，有几个关键点：（1），按操作规程埋入测斜管，测量仪器的精度要高，要稳定，因为同一个测点要测量几十次到几百次，如果精度不高到时候你很难分清是基坑位移了还是测量误差，没法交资料。
（2），售后服务问题，包含2个方面，1个是仪器维修要快，2是测量的大量数椐有问题时需要有经验的专业技术人员给予分析解释，不然也没法提交资料。
我们从事勘察仪器设计，施工30多年有丰富的现场经验，有问必答（3），售价合理，如果非要买最便宜的那么上述1，2点就很难达到要求。
CX-3C 型基坑测斜仪能满足上述3条要求。
二、技术指标1．测量精度：±0.01mm/500m m（每0.5米测一个点，仪表显示到0.01mm)；系统总精度:±1mm/30m(测量30米最大可能累计误差:±1mm记录方式:自动采集;（可与各种测斜管配套）。
2．测量范围：0°～±15°；3．工作电压：锂电池+3.6V；（低功耗，可以用50小时。
），工作温度：-10℃～+60℃；4．电缆长度：30米（标配）；（35－150米任选，每米30元）。
5．抗震性：50000g（探头在1米高处掉下不会摔坏）；6．接口：USB传输；232传输（双串口更可靠，可接各种计算机。
）三、使用方法1、将探头信号接头按槽对准插入仪器面板，打开电源开关，将探头垂直竖立正中时，显示初始值。
该仪器初始值为零，探头沿滑轮方向左右摆动时，显示数字在初始值左右波动，当探头靠立固定不动时，显示数字稳定不变，说明仪器工作正常。
2、将探头向某一方向倾斜，显示数字向增大方向变动时，规定此方向为正方向，将该方向对准基坑位移方向，顺槽管而下，每间距0.5米读取一个数字。
电缆标记为0.5m一个点（也可选择1米测一个点）。
cx―47型高精度钻孔测斜仪使用说明
CX-1型钻孔测斜仪使用说明一、 概 述CX-1型高精度钻孔测斜仪采用电视摄像—显像方式，将高精密度的水平气泡和指南针安装在探头内，当钻孔发生偏斜时，通过光—电转换，将反映孔斜顶角θ和方位角α的参数及图像显示在监视器上。
通过直接在显示屏上读数即可确定钻孔在地下空间位置的偏斜状态。
该钻孔测斜仪不仅可以用于地基、边坡水平位移监测，而且还广泛应用于工程钻孔，水文钻孔和防渗漏孔的测斜。
二、仪器组成CX ―1型钻孔测斜仪由微机和探头两部分组成，其结构框图如下（图一）。
顶角传感器采用特制高灵敏度水泡总成。
当水泡和水平面有微 量偏斜时，水泡顶部的气泡就会偏离中心位置，从而可测出钻孔垂线和钻孔轴线间夹角，如图二、图三。
地下探头部分 地面仪器部分（图 一）方位角采用指南针定向，可准确定出钻孔在地下的偏斜方位如（图四）。
探头结构合理，密封措施牢靠，原理浅显易懂，施测操作简便。
二、 主要技术指标⑴ 探头尺寸：长 0.8 m, 直径 47 mm;⑵ 测试深度100 m,水平时 偏斜时 （图 二）（图 三）北 西 东南 （图 四）⑶顶角测量准确度 6′;⑷方位角测量准确度 20, 测量范围00—3600;⑸工作温度–50C — 450C，湿度≤98%RH；⑹工作电压：220V三、仪器操作方法⒈将测斜探头引出电缆上的5芯插头与显示器背后的5芯插座对接，将显示器通上220V电源，开启开关，显示器屏幕上立即出现代表顶角的水泡图像和反映方位角的指北针图像。
⒉用钢丝绳将测斜探头垂直吊起，水泡应基本居中，即水泡应在屏幕上最小的园环内，否则，应打开探头底部的密封盖，缓慢调节水泡定位镙丝，监视屏幕，使水泡基本居中，再将密封盖拧紧。
⒊缓慢将测斜探头放入孔内，各测点间距应根据孔深和工程精度要求而定。
按预定测试深度，逐点进行测量，逐点读数记录。
⒋为了准确反映孔斜状态，探头配有与孔径基本接近的上下导正环，以提高测试准确性。
⒌单孔测试完毕，关断电源，用钢丝提起探头，避免电缆受力。
CX-3D型水平剖面测斜仪和水平剖面测斜仪价格
Leabharlann 标题：CX-3B型基坑测斜仪CX-3B型基坑测斜仪一、应用领域：应用于基坑，边坡，灌注桩，坝体，地基监测水平位移。二、技术指标1．探头尺寸：长780mm、直径φ28mm，导轮间距：500mm 2．测量精度：±0.1mm/500mm，系统精度:±4mm/15m;数字量显示:3.5位;记录方式:人工记录；3．测量范围：0°～±30°；测试深度最大200m;水压0.2MP；4．工作电压：镍电池+12V；工作温度：-10℃～+60℃；5．电缆长度：30米，50米。6．抗震性：50000g；三、主要特点：1.传感器高耐冲击，可靠性高。2.人工记录，提供具有纠错功能的自动计算程序。3。具有仪器维修后数据对接功能三使用方法：钻90-110mm的孔，把70mm的PVC测斜管予埋，将测斜探头滑轮顺测斜管槽下每0.5m测一个点...
CX-3D型水平剖面测斜仪和水平剖面测斜仪价格
CX-3D型水平剖面测斜仪
标题：CX-3D型水平剖面测斜仪
CX-3D型水平剖面测斜仪一、应用领域：主要应用于基坑，边坡，灌注桩，坝体，地基监测水平位移，同时可测高速公路剖面沉降。使用方法：钻90-110mm的孔，把70mm的PVC测斜管予埋，将测斜探头滑轮顺测斜管槽下每0.5m测一个点，自动存储，测完后通过USB口传输到电脑中，由专用软件计算出水平位移量，打印出测量报表及位移曲线图。二、技术指标1.探头尺寸：长580mm、直径φ28mm，导轮间距：500mm 2.测量精度：±0.01mm/500mm，系统精度:±2mm/30m;数字量显示:4.5位;记录方式:自动记录；3．测量范围：0°～±15°；测试深度最大200m;水压0.2MP；4．工作电压：锂电池+3.6V；工作温度：-10℃～+60℃；5．电缆长度：30米，50米，70米6．抗震性：500...
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cx-3c3c型基坑测斜仪使用说明一、测斜仪选择方法如果你需要检测：深基坑，地铁地基，挡土墙，高速公路地基，边坡，灌注桩，尾矿坝及山体滑坡(滑坡可遥测）等水平位移可以选择基坑测斜仪，有几个关键点：（1），按操作规程埋入测斜管，测量仪器的精度要高，要稳定，因为同一个测点要测量几十次到几百次，如果精度不高到时候你很难分清是基坑位移了还是测量误差，没法交资料。
（2），售后服务问题，包含2个方面，1个是仪器维修要快，2是测量的大量数椐有问题时需要有经验的专业技术人员给予分析解释，不然也没法提交资料。
我们从事勘察仪器设计，施工30多年有丰富的现场经验，有问必答（3），售价合理，如果非要买最便宜的那么上述1，2点就很难达到要求。
CX-3C 型基坑测斜仪能满足上述3条要求。
二、技术指标1．测量精度：±0.01mm/500mm（每0.5米测一个点，仪表显示到0.01mm)；系统总精度:±1mm/30m(测量30米最大可能累计误差:±1mm记录方式:自动采集;（可与各种测斜管配套）。
2．测量范围：0°～±15°；3．工作电压：锂电池+3.6V；（低功耗，可以用50小时。
），工作温度：-10℃～+60℃；4．电缆长度：30米（标配）；（35－150米任选，每米30元）。
5．抗震性：50000g（探头在1米高处掉下不会摔坏）；6．接口：USB传输；232传输（双串口更可靠，可接各种计算机。
）三、使用方法1、将探头信号接头按槽对准插入仪器面板，打开电源开关，将探头垂直竖立正中时，显示初始值。
该仪器初始值为零，探头沿滑轮方向左右摆动时，显示数字在初始值左右波动，当探头靠立固定不动时，显示数字稳定不变，说明仪器工作正常。
2、将探头向某一方向倾斜，显示数字向增大方向变动时，规定此方向为正方向，将该方向对准基坑位移方向，顺槽管而下，每间距0.5米读取一个数字。
电缆标记为0.5m一个点（也可选择1米测一个点）。
（1）基准点设定方法一：以孔底为基准点，从下往上每间距0.5米测一个点（条件是，槽管落在孔底，底部点应为稳定点，水平位移不会影响到该点）。
方法二：以孔口为基准点，用测量仪器每次测量孔口坐标，从上往下每间距0.5米测一个点。
（2）仪器读数方法规定面对基坑方向倾斜为正方向值，背离基坑方向为负方向值，仪器读数值单位为mm。
测孔时，正反方向各测一次，将正向测值V正、180°反方向值V负代入下式计算，即得到该点位置Δi的数值。
每次测试值减去初次测量值就得到各测点的水平位移值 X。
3、将初次测量的位移数据作为基准点，一般初始值需测3次，取得较稳定的值，另外可检查重复性怎么样。
如果同一个孔同一时间测量二次相差较大，可能有如下原因：a.槽管与孔壁之间回填不好；b.槽管对接不好；c.槽管内槽不均匀；d.测试深度控制的不准；e.有外部强机械干扰。
一般仪器在标定台上重复性是很好的，测试值不重复时，主要是以上原因所致，可采取平均分配误差的办法平差，或去掉变化较大点的测试值，以后每次再测量的数据与初始值相减，所得差值即为该点土体水平位移值。
4、绘制水平位移与深度H随时间变化曲线，见图四。
该曲线反映了地基、边坡随时间变化的绝对位移趋势及数值。
根据绝对位移值，结合监测规程及地层情况，决定是否提出报警值，以指导施工部门采取加固处理措施。
四、仪表操作说明（一）、参数设置1、开机后光标←停在“参数设置”上，按“确定”键，光标←指向“时间”，按“确定”键选中，按←、→移动光标，按↑、↓键增加或减少数值，设定完后按“确定”键。
2、设定孔号：按↓键，将光标←指向“孔号”，按“确定”键选中，按←、→移动光标，按↑、↓键设定所测孔号（每格有26个英文字母、0至9的数字及一个空格），设定完后按“确定”键。
3、设定次数：按↓键，将光标←指向“次数”，按“确定”键选中，按←、→移动光标，按↑、↓键设定所测次数，规定测试次数从“001”开始，依次是“002、003、004、005……”，设定完后按“确定”键。
4、设定孔深：按↓键，将光标←移到“孔深”，按“确定”键选中，按←、→移动光标，按↑、↓键设定所测孔的深度，设定完后按“确定” 键。
5、设定间距：按↓键，将光标←移到“间距”，按“确定”键选中，按↑、↓键选择所测间距，设定完后按“确定” 键。
6、设定起始点：按↓键，将光标←移到“起始点”，按“确定”键选中，只有孔口、孔底两种选择，按↑、↓键选择，设定完后按“确定” 键。
7、设定测量方向：按↓键，将光标←移到“测量方向”，按“确定”键选中，只有正、反两种选择，规定探头标有“+”的方向对准基坑方向为“正”向，设定完后按“确定” 键。
8、设定完参数后，按↓键，移动光标←到“开始测量”，按“确定”进入测试界面,显示“测试值及测试深度”，测量时每按一次“确定”记录一次，一般使用外按采样按键操作，“确定”键与外按采样键是一样的。
每次采样时，一是要等显示数值稳定后再按键，按完键后，观察一下测试深度，确定是否已采集。
9、正方向测量完后，然后将探头转动180°按上述方法再测一遍，只需将“测量方向”中的“正”改为“反”即可。
正、反测试后，数据自动保存。
10、仪表显示值单位为mm, 1.54，即1.54mm ;10.31，即10.31mm。
精确到0.01mm。
（二）、数据浏览按↓键，将光标←移到“数据浏览”，按“确定”键选中，按↑、↓键可浏览已测的数据。
“数据浏览”里可删除单次测试数据，按←键选中“删除”，然后按“确定”键。
（三）、数据清零按↓键，将光标←移到“数据清零”，按“确定”键选中，按←键选择液晶显示“确定”，然后按“确定”键即可删除仪表内所有数据，数据清零后，数据浏览显示无记录。
五、软件操作步骤（一）、光盘安装1、把光盘插入电脑，打开CX-3C1累加程序，点击 setup,按提示安装，安装完毕，桌面出现CX-3C1图标。
2、串口驱动：将USB线与小仪表及电脑连接起来，打开小仪表开关，电脑出现发现新硬件,然后按提示安装。
（二）、软件操作1、打开桌面CX-3C1程序，出现“基坑测斜系统CX-3C1主窗口”，点击菜单栏“数据库”—“新建”1个文件夹（若先前已建，就直接“打开”所建的数据库文件）。
2、出现“数据库窗口”对话框,然后点击菜单栏“数据管理”，点击“数据接收管理”。
3、出现“接收数据窗口”对话框,点击“接收数据”（前提:必须USB线与小仪表及电脑已连接,且串口驱动已安装,小仪表开关已开的状况下），所测的数据就接收到此对话框内。
（若在小仪表上设置参数有错误,可在此对话框里修改,若想保存原始数据,就点击菜单栏“数据库”“保存输入文件”,若修改过就点击“保存修改输入文件”，取一个文件名保存）点击“接收数据窗口”对话框里的“保存数据”（说明：此“保存数据”是计算并保存）。
4、点击菜单栏“数据分析”—“日数据与趋势分析”。
“日报表”是“测试孔名”及对应的“测试次数”的报表；“趋势报表” 是“测试孔名”及对应的“测试次数”的测试值；“累计报表” 是“测试孔名”及对应的“测试次数”的总位移；“打印预览”和“打印”两项里均有保存设置,也就是说,若填写工程名称、测试单位等,点击此两项中的任意一项都可保存，而且以后所测的日报表也会显示先前所填的工程名称及测试单位等。
“日报表2”是在已打开的“日报表”状况下,点击此处,出现另一图表。
六、现场操作规程（必读部分）基坑、边坡、地基、坝体等水平位移监测，由于是较新的监测项目。
因此，目前还没有制定一些具体的操作规范、规程之类的文件。
但在现场实际使用中出现了各种各样的测试问题。
大多数用户由于不太熟悉和了解操作过程中的细节问题。
一旦测试数据不对，或者不是他们理论上的推测值，或者和实际情况不太相符时，往往勿认为是仪器问题,认为仪器测得不准。
根据我们多年生产仪器和现场监测经验，出现测试数据不对时，主要是测试人员没有象工程测量这样的一套严格的操作规程，往往是凭个人感觉来测。
因此，造成许多情况下测试数据与实际不相符合，为了解决上述问题，结合CX—3C型基坑测斜仪的具体性能，特制定如下操作规程。
每个现场使用仪器的操作人员，必须严格按照下述操作规程操作。
只有这样，才能取得真实、可靠的原始数据。
一、安装测斜管操作规程⒈ 钻∮90～∮110的垂直钻孔，垂直度≤2％。
⒉ 测斜管长度有2种规格4m、2m，外径∮70，接头处∮80，高要求场合可选用ABS管式铝合金管。
⒊ PVC测斜管接头处，用长8mm，直径∮3的自攻螺丝牢固上紧，孔底部必须用盖子盖好，上4个螺丝，孔口也需上保护盖。
⒋ PVC测斜管有4个内槽，每个内槽相隔90度。
安装时将其中1个内槽对准基坑方向，或地基边坡的需要监测的位移方向。
⒌ PVC测斜管与钻孔间隙部位用中砂加清水慢慢回填，慢慢加砂的同时，倒入适量的清水。
注意一定要用中砂将间隙部位回填密实。
否则，影响测试数据。
⒍ PVC测斜管在下的过程中，可向管内倒入清水，以减少浮力，更容易安装到底。
⒎ PVC测斜管孔口一般露出地面20cm～50cm左右。
并用砖及水泥做一个方形保护台。
二、仪器测试操作规程⒈每次测试前应检查仪器是否工作正常。
判定方法是：将仪器与探头插头连接好后，打开电源开关，将探头稳定一分钟后直立，靠住一个固定不动的物体上，观察仪器最后一位显示数据是否稳定，一般在0～±2之间跳动，此时，仪器周围不能有振动物体干扰和汽车、火车、电机震动等。
如果，仪器最后一位是在0～±2之间跳动，说明仪器稳定正常。
然后，将探头沿滑轮某一方向倾斜，观察仪器数据是否变化。
如果此时数据是向增加方向变化，则将探头向滑轮相反方向倾斜，此时数据应向减少方向变化，而且，增加、减少变化量很大，说明仪器灵敏度正常。
⒉ 检查仪器重复性的方法：将探头放入测斜管内1米处，稳定后读一个数，然后将探头取出后再用同样的方法严格放入原来测斜管内1米处，深度误差0.5mm。
此时，读数如果与第一次一样，或相差小于0.2mm，说明仪器重复性正常。
以上稳定性、灵敏度、重复性三项是检查仪器最严格最有效的方法。
以上三种检查方法都是正常时，说明仪器完全工作正常。
可进行下一步测试。
⒊ 测试前，应在PVC测斜管管口用锯子做一个记号，每次电缆深度都应以该记号为标准起点。
⒋ 电缆上记号间隙0.5米，每次都应以记号一边作为标准点，绝不允许今天以记号这边为起点，明天以记号另一边为起点。
这样深度将产生很大的误差。
测试时，深度误差应控制在0.5mm之内。
⒌ 将探头沿滑轮倾斜时,数据增大的方向作为正方向，正方向对准基坑方向，在探头正方向一边作一个记号，每次测试时都应按照同一个方向先测正方向，再转180o测反方向。
