发电机零起升压注意事项

发电机零起升压注意事项

发电机零起升压注意事项
1. 嘿,一定要注意发电机的初始状态啊,就像运动员比赛前得做好充分准备一样!比如说,要是一开始就有故障隐患,那后面进行零起升压不就危险啦?
2. 还有啊,升压速度可不能乱来呀!这就好比开车,太快了容易失控,太慢了又达不到目的,得稳稳地来,像老司机一样精准把控!比如你一下子升得太快,那设备可能就受不了啦!
3. 操作过程中要时刻关注各种仪表数据哦,这可相当于你的眼睛呀!你想想,如果不盯着仪表盘开车,那得多危险,万一有什么异常都发现不了呢!比如电压突然异常升高或降低,不及时发现怎么行?
4. 对了对了,现场可不能马虎呀!旁边不能有乱七八糟的东西干扰,这就像考场要保持安静一样重要呢!要是现场乱糟糟的,不小心碰到什么不该碰的,那后果可不堪设想啊!
5. 咱自己的操作也得规范呀!不能随随便便,这就好比跳舞要按舞步来,一个差错就可能乱套啦!比如该按的按钮没按对,那不就糟糕了?
6. 一定要和其他相关人员沟通好呀,大家得齐心协力!这和球队比赛一样,配合不好怎么能赢呢?要是有人没做好准备,那不就影响整个过程啦?
7. 最后啊,结束后也不能掉以轻心,要好好检查检查,就像比赛完了也要总结经验一样。

万一有啥遗留问题没发现,下次再用不就麻烦啦?
总之,发电机零起升压可不是小事,一定要认真对待,每一个细节都不能马虎!。

发电机基础教材知识培训讲义

发电机基础教材知识培训讲义

发电机基础知识培训讲义发电机技术处周华翔南京汽轮电机(集团)有限责任公司1.电机发展的历史2.发电机原理33.发电机结构4.发电机图纸和文件5.发电机成套范围11.电机发展的历史在人类的科技发展史中,对于电现象和磁现象很早就有认识了但对于两者之识了。

但对于两者之间的联系,却直到183年前才发现。

这个发现者的名字叫法拉第他是位英国拉第,他是一位英国物理学家。

早在1821年,法拉第发现了载流会导体在磁场中会受到力的作用的现象,1831年又发现了电磁感应定律,并很快就出现了原始模型电机。

从此电机的研究和应用迅速发展起来,至今已有180多年。

多年z电机发展的初期主要是直流电机z1869年法国电气工程师格拉姆发明了第一台实用的直流发电机z1882年美国发明家爱迪生指挥建造了第个用于商业中心的直流照明系第一个用于商业中心的直流照明系z1883年塞尔维亚裔美国人特斯拉发明了第一台两相感应电机了第台两相感应电机1888年俄国电气工程师多利沃多勃鲁z-夫斯基发明了三相感应电机。

•1912年英国派生斯公司已能生产4极25MW汽轮发电机。

汽轮发电机•上世纪20年代美国和欧洲一些其他国家已能生产类似的汽轮发电机,其中德国西门子公司、匈牙利冈茨厂对发电机的通风冷却有较多的创新,为后来汽轮发电机冷却系统的发展奠定了基础。

发电机冷却系统的发展奠定了基础•上世纪30年代许多欧美国家可以生产50~60MW的汽轮发电机。

•20世纪30年代末以前,汽轮发电机基本处于单一的空气冷却阶段。

本处于单一的空气冷却阶段•当容量超过50~60MW后,需要采取冷却效果更好的冷却方式•1937年,美国通用电气公司开始生产年美国通用电气公司开始生产采用氢气冷却的2极25MW汽轮发电机,次年美国西屋公司生产了采用氢气冷却的2极50MW汽轮发电机。

此后容量大于50MW的汽轮发电机逐步过渡到用氢气冷却。

•五十年代初,上海基地从捷克中压6~12MW火电设备制造技术,哈尔滨基地从前苏联引进中压625MW和高6~25MW压25~50MW火电设备制造技术。

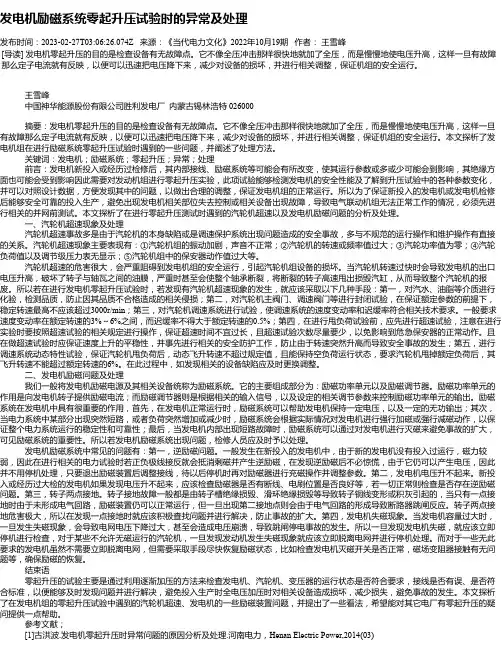

发电机励磁系统零起升压试验时的异常及处理

发电机励磁系统零起升压试验时的异常及处理

发电机励磁系统零起升压试验时的异常及处理发布时间:2023-02-27T03:06:26.074Z 来源:《当代电力文化》2022年10月19期作者:王雪峰[导读] 发电机零起升压的目的是检查设备有无故障点。

它不像全压冲击那样很快地就加了全压,而是慢慢地使电压升高,这样一旦有故障那么定子电流就有反映,以便可以迅速把电压降下来,减少对设备的损坏,并进行相关调整,保证机组的安全运行。

王雪峰中国神华能源股份有限公司胜利发电厂内蒙古锡林浩特 026000摘要:发电机零起升压的目的是检查设备有无故障点。

它不像全压冲击那样很快地就加了全压,而是慢慢地使电压升高,这样一旦有故障那么定子电流就有反映,以便可以迅速把电压降下来,减少对设备的损坏,并进行相关调整,保证机组的安全运行。

本文探析了发电机组在进行励磁系统零起升压试验时遇到的一些问题,并阐述了处理方法。

关键词:发电机;励磁系统;零起升压;异常;处理前言:发电机新投入或经历过检修后,其内部接线、励磁系统等可能会有所改变,使其运行参数或多或少可能会到影响,其绝缘方面也可能会受到影响因此需要对发动机组进行零起升压实验,此项试验能够检测发电机的安全性能及了解到升压试验中的各种参数变化,并可以对照设计数据,方便发现其中的问题,以做出合理的调整,保证发电机组的正常运行。

所以为了保证新投入的发电机或发电机检修后能够安全可靠的投入生产,避免出现发电机相关部位失去控制或相关设备出现故障,导致电气联动机组无法正常工作的情况,必须先进行相关的并网前测试。

本文探析了在进行零起升压测试时遇到的汽轮机超速以及发电机励磁问题的分析及处理。

一、汽轮机超速现象及处理汽轮机超速事故多是由于汽轮机的本身缺陷或是调速保护系统出现问题造成的安全事故,多与不规范的运行操作和维护操作有直接的关系。

汽轮机超速现象主要表现有:①汽轮机组的振动加剧,声音不正常;②汽轮机的转速或频率值过大;③汽轮功率值为零;④汽轮负荷值以及调节级压力表无显示;⑤汽轮机组中的保安器动作值过大等。

发电机零起升压讲义

发电机零起升压讲义

培训签到单培训师:刘承培训时间:2011年11月15日培训地点:生活区二楼小会议室培训记录卡发电机零起升压试验发电机零起升压是设备检修后或新安装后,在没确定是否良好的条件下,为防止突然加全压会使设备损坏更加严重。

发电机零起升压主要的作用是用来检测定子线圈及铁芯以及转子线圈是否存在缺陷。

一、发电机零起升压试验具体步骤如下:1,检查发电机满足开机条件,退出以零起升设备无关的保护2,将零升设备连接,就是把零升设备连接间的隔离开关,断路器合上3,将发电机开到空转,在调速器前留专人值守,4,将励磁调节器切手动,设置励磁调节器调节起励到机端电压的30%,(用主励升压)按下起励按钮5,待机端电压的达30%后,缓慢增加励磁电流始机端电压渐至空载6,检查发电机机端电压是否达到额定,7.检查零升设备状态正常我厂发电机零起升压操作具体步骤以#2机为例详见附件。

二、零起升压中的注意事项:在此过程中,监视空载励磁电流电压,防止定子线圈和铁芯或两端过热。

如有异常应该立即灭磁,在调速器前留专人值守按紧急停机。

零起升压除了对励磁系统加强监视外,最主要是还是监视转子电流和定子电流。

零起升压的时候,在主开关未合之前,定子电流应当为零,如果不为零说明定子回路有短路现象。

转子电流也一样,一般升至额定电压时,转子空载电流也是一定的,如果比平时大,说明励磁系统有问题或者是转子有匝间短路了。

如果只是发电机做递升加压试验,不合发电机出口开关的话,除退出失灵保护(也就是后备保护)以外,其它所有保护可以不退。

如果是发电机带线路做递升加压,要合开关,必需要退。

还要退失步及误上电保护。

总而言之,发电机做任何试验,退保护的原则是:影响机组正常做试验的保护都必须退出,不影响的可退可不退,做试验时出现故障必需依靠保护正常动作的,不得退出。

附件:为2#发电机2F零起升压试验布置安全措施。

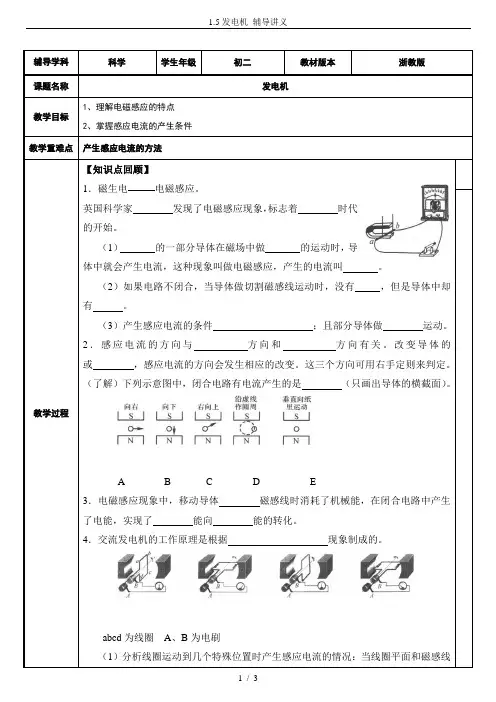

1.5发电机 辅导讲义

1.5发电机 辅导讲义

辅导学科科学学生年级初二教材版本浙教版课题名称发电机教学目标1、理解电磁感应的特点2、掌握感应电流的产生条件教学重难点产生感应电流的方法教学过程【知识点回顾】1.磁生电电磁感应。

英国科学家发现了电磁感应现象,标志着时代的开始。

(1)的一部分导体在磁场中做的运动时,导体中就会产生电流,这种现象叫做电磁感应,产生的电流叫。

(2)如果电路不闭合,当导体做切割磁感线运动时,没有,但是导体中却有。

(3)产生感应电流的条件;且部分导体做运动。

2.感应电流的方向与方向和方向有关。

改变导体的或,感应电流的方向会发生相应的改变。

这三个方向可用右手定则来判定。

(了解)下列示意图中,闭合电路有电流产生的是(只画出导体的横截面)。

A B C D E3.电磁感应现象中,移动导体磁感线时消耗了机械能,在闭合电路中产生了电能,实现了能向能的转化。

4.交流发电机的工作原理是根据现象制成的。

abcd为线圈A、B为电刷(1)分析线圈运动到几个特殊位置时产生感应电流的情况:当线圈平面和磁感线1 / 32 /3 垂直时, ;当线圈平面和磁感线平行时, 。

(注意两次的切割方向,及电流方向的改变)(2)线圈在磁场内转动一周,感应电流方向改变两次;线圈不断转动,则感应电流方向不断做周期性变化。

这种 改变方向的电流就是 。

交流电跟我们从电池得到的电流有所不同,从电池得到的电流的方向不变,通常叫做 。

(3)我国交流电的周期 ,频率为 ,即发电机线圈转一周用0.02s ,即1s 内线圈转50周,每秒出现50个周期,方向改变 次。

(4)发电机主要由转子和定子两部分组成,再利用铜环和电刷把线圈产生的电输送给用电器。

当转子线圈转动时,线圈的ab 与cd 边切割磁感线而产生感应电流。

实际使用的大型交流发电机,一般采用线圈不动,磁极旋转的方法来发电。

为得到较强的磁场,还可用电磁铁代替永磁体。

5.发电机和电动机的结构本质上是一样的,因此,电动机也可用来做发电机。

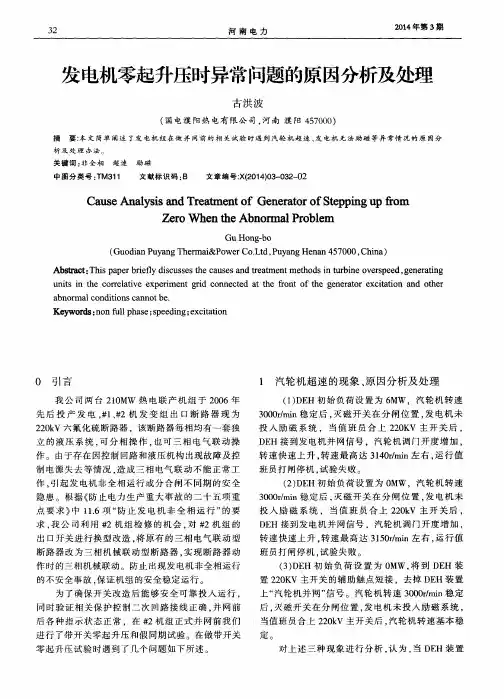

发电机零起升压时异常问题的原因分析及处理

发电机零起升压时异常问题的原因分析及处理

投 入 励 磁 系 统 ,当 值 班 员 合 上 2 2 0 k V主开关后 , D E H 接到发 电机并 网信 号 ,汽 轮机 调 门开 度增 加 ,
转 速快 速 上升 。 转 速 最高 达 3 1 5 0 d mi n左 右 , 运 行值
断 路器 改 为 三相 机 械联 动 型断 路 器 , 实 现 断路 器 动
班员 打 闸停 机 , 试验失 败 。 ( 2 ) D E H初 始 负荷 设 置 为 0 MW ,汽 轮 机转 速 3 0 0 0 r / a r i n稳 定 后 , 灭磁 开 关 在 分 闸位 置 . 发 电 机未
点要求》 中 1 1 . 6项 “ 防 止发电机非全相运行 ” 的 要 求。 我公司利用 # 2机 组 检 修 的 机会 , 对# 2机 组 的 出 口开关 进 行换 型 改造 。 将 原有 的三 相 电气 联 动 型
u n i t s i n t h e c o r r e l a t i v e e x p e r i me n t g i r d c o n n e c t e d a t t h e ro f n t o f he t g e n e r a t o r e x c i t a t i o n a n d o t h e r a b n o r ma l c o n d i t i o n s c a n n o t b e .
析 及 处 理 办法 。
关键词 Hale Waihona Puke 非全相超速励 磁
中图分类号 : T M3 1 1
文献标识码 : B
文章编号" X( 2 0 1 4 ) 0 3 — 0 3 2 — 0 2
Ca u s e An a l y s i s a n d T r e a t me n t o f Ge n e r a t o r o fS t e p p i n g u p f r o m

发电机零起升压讲义

发电机零起升压讲义

培训签到单培训师:刘承培训时间:2011年11月15日培训地点:生活区二楼小会议室培训记录卡发电机零起升压试验发电机零起升压是设备检修后或新安装后,在没确定是否良好的条件下,为防止突然加全压会使设备损坏更加严重。

发电机零起升压主要的作用是用来检测定子线圈及铁芯以及转子线圈是否存在缺陷。

一、发电机零起升压试验具体步骤如下:1,检查发电机满足开机条件,退出以零起升设备无关的保护2,将零升设备连接,就是把零升设备连接间的隔离开关,断路器合上3,将发电机开到空转,在调速器前留专人值守,4,将励磁调节器切手动,设置励磁调节器调节起励到机端电压的30%,(用主励升压)按下起励按钮5,待机端电压的达30%后,缓慢增加励磁电流始机端电压渐至空载6,检查发电机机端电压是否达到额定,7.检查零升设备状态正常我厂发电机零起升压操作具体步骤以#2机为例详见附件。

二、零起升压中的注意事项:在此过程中,?监视空载励磁电流电压,防止定子线圈和铁芯或两端过热。

如有异常应该立即灭磁,在调速器前留专人值守按紧急停机。

零起升压除了对励磁系统加强监视外,最主要是还是监视转子电流和定子电流。

零起升压的时候,在主开关未合之前,定子电流应当为零,如果不为零说明定子回路有短路现象。

转子电流也一样,一般升至额定电压时,转子空载电流也是一定的,如果比平时大,说明励磁系统有问题或者是转子有匝间短路了。

如果只是发电机做递升加压试验,不合发电机出口开关的话,除退出失灵保护(也就是后备保护)以外,其它所有保护可以不退。

如果是发电机带线路做递升加压,要合开关,必需要退。

还要退失步及误上电保护。

总而言之,发电机做任何试验,退保护的原则是:影响机组正常做试验的保护都必须退出,不影响的可退可不退,做试验时出现故障必需依靠保护正常动作的,不得退出。

附件:为2#发电机2F零起升压试验布置安全措施。

水电厂零起升压方案

水电厂零起升压方案

老渡口电站机组带220KV线路
零起升压方案
一、220KV渡坝线#12塔C相跳线连接已完成,工作票已终结,人员已全部撤出工作现场,现场安全措施已全部恢复。

线路具备试验条件。

二、试验需要条件:
1、220KV渡坝线渡2025接地刀闸和对侧接地刀闸须在分位。

2、220KV渡坝线渡2021刀闸须在合位。

3、#1主变高压侧渡201开关及渡2011刀闸,渡2016刀闸在合位,渡204开关在分位。

4、#1厂变高压侧渡03开关在分位,#1坝变高压侧渡05开关在分位。

三、试验方案:
1、由于我厂#2机组现开机带厂用电,选择#1机组开机带#1主变及220KV渡坝线进行零起升压试验。

2、电压试验范围10%-100%Ue。

老渡口电站运行生产部
二〇一一年十月一日。

发电机零起升压发变组保护措施

发电机零起升压发变组保护措施
发电机零起升压发变组保护措施
序号
保护措施名称
反映故障类型
保护动作
备注
1
发电机差动保护
发电机定子绕组及其引出线相间短路故障
全停
防止区外故障误动,具备比例制动特性
2
发电机定子接地保护
发电机定子及其引线单相接地
全停(基波零序)、发信(三次谐波)
构成对定子绕组的100%保护
3
发电机负序过负荷保护
发电机负荷不对称或不对称短路故障
7
发电机电压异常保护
发电机启动或并网过程中电压升高
全停(高定值)、发信(低定值)
保护发电机绝缘
8
发电机频率保护
发电机频率偏低或偏高
程序跳闸
防止汽轮机叶片及其拉筋断裂

发电机启停机保护
启停机过程中相间故障和定子接地故障
全停
由差动保护和零序电压保护构成
10
发电机复压过流保护
发电机、主变压器及相邻设备相间短路
全停
后备保护,具有电流记忆功能
11
发电机对称过负荷保护
发电机定子过负荷
程序跳闸(反时限)、发信(定时限)
反应发电机定子热积累过程
12
发电机转子接地保护
发电机转子及其引线接地
信号或程序跳闸
防止转子两点接地导致灾难性事故
全停(反时限)、发信(定时限)
反应负序电流变化时发电机转子的热积累过程
4
发电机失磁保护
发电机失磁或部分失磁
程序跳闸
防止危及发电机安全及电力系统稳定运行
5
发电机逆功率保护
发电机从系统中吸收有功功率
全停
防止汽轮机尾部叶片受损
6
发电机过激磁保护

660MW发电机零起升压试验遇到的几个问题与解决方法

660MW发电机零起升压试验遇到的几个问题与解决方法

中文信息 Chinese In方法
作者: 作者单位: 刊名:
英文刊名: 年,卷(期):
何建军 甘肃大唐国际连城发电有限责任公司,甘肃 兰州,730332
中文信息 Chinese Information 2015(5)
参考文献(1条) 1.何建军 景泰电厂发电机励磁调节系统调试记录
四、结语 发电机零起升压试验、发电机大修后的短路、发电机空载试验,励磁调 节系统动态特性试验均是发电厂试验调试人员必须掌握的技能,我将某电 厂 660MW 机组基建调试时,发电机零起升压试验发生的几个问题出现的 过程及处理方法介绍给大家,供各电力同行借鉴。
录波图 3
参考文献 [1《] 景泰电厂发电机励磁调节系统调试记录》 作者:何建军 作者简介:何建军(1974-),男,甘肃陇西,本科,高级工。研究方向:主要从 事发电机励磁系统的调试、维护工作。参与多家发电厂基建电气一次、二次 系统调试工作。
(上接第 384 页)
总结”的评估制度。尤其是要健全党校考评小组,要随机抽不少于 80%的 学员参与,邀请基层党组织书记和基层党员代表对教学思路、内容设计、 针对性等进行综合评估评分,对学员反响好、评价高的教师,在科研经费 投入、职务晋升、职称评聘等方面予以倾斜,并作为教师年终考核、职称 评聘、评先选优的重要依据。促进科研成果转化应用,提高科研成果转化 应用率。
录波图 1 (4)虽然出了前面的问题,但是问题解决以后,我们的发电机零起升压 试验也做的十分成功。 录波图如下 (录波图 2):UBC、UCA 为发电机机端电压;
录波图 2
Chinese Information 中文信息
工程技术与设备
中文信息 Chinese Information
(5)我们还做了发电机励磁开关跳闸灭磁试验,发电机转子励磁能量 通过灭磁电阻消耗释放掉的试验,录波图如下:

零起升压

零起升压

1、零起升压目的变压器的空载试验又叫零起升压,实际上就是变压器在任一侧线圈加额定电压,其他侧线路开路的情况下,测量变压器的空载电流和空载损耗。

做空载试验的目的,归纳起来有以下几个:(1)量取空载电流空载损耗,可以计算出变压器的激磁阻抗等参数,并可求出变化。

(2)能发现变压器磁路中局部和整体缺陷,如硅钢片间绝缘不良,穿心螺杆或压板的绝缘损坏等。

当有这些缺陷时,由于铁芯或铁件中涡流损耗增加,空载损耗会显著增加。

(3)能发现变压器线圈的一些问题,如线圈匝间短路,线圈并联与路短路等。

因为短路匝存在,其中流过环流引起损耗,也会使空载损增加。

一般主变在大修更换线圈后或内部故障一时无法查明原因时常需进行零起升压试验,操作方法由发电机带主变压进行零起升压。

监视空载励磁电流电压,防止定子线圈和铁芯或两端过热,零起升压监视空载电流就是为了防止在发电机启动的过程中,定子和转子,相间和匝间短路。

2、发变组主变压器零起升压试验前应注意那些事项?(1)主变压器出线隔离开关及断路器均在断开位置;(2)厂用工作变压器低压侧隔离开关及断路器均在断开位置;(3)发电机出口隔离开关在合上位置;(4)主变压器高压侧中性点接地开关在合上位置。

(5)再次检查主变压器油冷却装置正常投入运行,所有保护均在投入位置;派人到主变压器和厂用工作变压器去监听设备的声音。

关于主变零升试验问题的探讨1、主变压器零升试验的任务和目的及其分析对新建机组的主变进行零升试验的任务和目的主要有下列几点:(1)对主变进行零起升流试验。

检查主变二次电流系统的正确性(甚至可包括检查发电机和高压厂变二次电流系统的正确性);通过一次或多次零起升流试验检验主变差动保护的正确性(甚至可包括检查发电机和高压厂变差动保护的正确性)。

(2)对主变进行零起升压试验。

检查主变二次电压系统的正确性(甚至可包括检查发电机和高压厂变二次电压系统的正确性);检查发电机(或发电机-变压器组)同期系统的正确性。

下坊水电站机组带主变零起升压浅析

下坊水电站机组带主变零起升压浅析

下坊水电站机组带主变零起升压浅析作者:刘瑞华张湘闽来源:《硅谷》2012年第23期摘要:修河流域为鄱阳湖水系五大河流之一,发源于宜春市铜鼓县与湖南省浏阳市交界的黄龙山东麓,流经铜鼓、修水、武宁等县后与赣江会合,在永修县吴城镇注入鄱阳湖。

修河流域面积14493Km2,主河全长道全长386km。

下坊水电站作为九江电网所辖装机容量最大的水电站,建于修河流域下游第7座水电站,在电网中承担调峰的重要任务。

励磁系统采用的是武汉陆水生产的SWL-Ⅲ型微机励磁装置,采用的自并励静止可控励磁控制系统。

就励磁系统在实际应用中遇到的问题进行分析讨论,最终找到解决办法。

关键词:励磁调节器;零起升压;起励;逆变灭磁;发电机出口开关中图分类号:TV734 文献标识码:A 文章编号:1671-7597(2012)1210131-011 概述下坊水电站机组采用的单机-单变单元接线,发电机出口设有断路器,110kV侧采用单母线接线。

1号机组及主变单元小修结束后,测试发电机组及主变绝缘合格后,对机组及主变进行零起升压。

零起升压试验是用递升加压的方法,检查发电机、变压器的绝缘是否符合要求,PT接线、相别、相序是否符合要求,及一、二次接线是否有误,以便能及时发现缺陷并及时消除,避免用全电压一次加压造成设备损坏及扩大事故。

2 SWL-Ⅲ型微机励磁装置特点SWL-Ⅲ型双通道微机励磁装置采用先进的全数字交流采样技术,调节器软件功能强大,励磁系统的调节、控制功能全部实现数字化、智能化,包括交流采样计算、纯无功调差、励磁限制与保护,触发脉冲移相与输出,开关量采集、逻辑判断、故障自诊断等。

通讯规约齐全、全面支持远方微机监控。

液晶屏全汉化显示,可在线整定、修改各种参数并能储存与固化,极大地方便了人机对话。

电路简洁,抗干扰性能好,容错能力强,运行安全可靠。

本调节器的同步范围非常宽而稳定,具有自动零起升压功能,在新机组投运或检修后,最好不要一次将机断电压升到额定,而从零开始慢慢升压,本调节器可起励在5%-130%范围内的任意给定点并稳定运行。

向家坝水电厂发变组零起升压操作浅析

向家坝水电厂发变组零起升压操作浅析
k V侧进 、 为 4进 2出 , 32接线 , 用全封 闭 出线 3串 / 采
() 2 另设 独立 电源 ( 柴油 发 电机或 调 压 器 等 ) 如
对主 变零起 升压 。
( ) 路通过 开关 站 串 内开关 对 主变零 起升压 。 3线 显 然 , 两 种 方式 需 选用 单 独 的 电源 、 路 , 后 线 不 利于 资源 的优化 配置 ,所 以通过本 厂 发 电机 组 带 主 变零 升是 最优 的方式 。
1 概 述
向家坝 水 电站左 右 岸共 设 计 安装 8台 8 0MW 0
投入运 行 、 检修或 事故后 , 经零起 升压 试验 后方 可 需 并入 系统。 主变零起升压的电源选取一般有三种方式 :
() 1 由发 电机 组通 过 G B带 主变零起 升 压 。 C
水轮发电机组 , 采用发电机 一 变压器单元接线 。左 、 右 岸 电 站 各 4台 主 变 压 器 。 主 变 额 定 容 量 均 为 8 0 A。 、 9 MV 左 右岸开关 站都 以 50k 0 V级 电压接人 系 统 ,各 出交 流 5 0k 0 V线 路 2回至复 龙 换 流站 ,0 50
P S 8 1 能装置 完成 。本 文仅 以向家 坝右岸 地 下 C92 智 电站为 例对 发变组零 升操 作进 行分 析( 图 1。 见 )
3 存 在 的 问题 及 解 决 方 案
按三 峡运行 操作 经验 , 电机 带 主变零 升 时 , 发 在
C B断开时 , C 先合上 G B 再起励从零升至额定 , C , 当 发变 组升 压完 成后 , 以合 上 C B并 网运行 。但 由 可 C 于我厂主变高压侧没有设置 C B 当发电机带主变 C, 零起 升 压 时存 在 一些 与 以往 操 作 习惯 不 符 的地 方 。

关于风电场应急柴油发电机零起升压系统应用

关于风电场应急柴油发电机零起升压系统应用

一、延亭风电场概述马耳山风电场与延亭风电场共用升压站,其中延亭风电由15台2MW风机,3条集电线路组成,马耳山风电场由20台2MW风机,3条集电线路组成。

由于电场处于台风多发地,故配备了1号、2号两台应急柴油发电机,1号应急柴油发电机,供给A、B、C集电线路,2号应急柴油发电机,供给D、E、F集电线路。

由于风场大部分线路为地缆铺设,会产生大量容性无功,为确保风机能够在台风等恶劣天气影响下全场停电时能够确保风机正常偏航,达到防台的效果,在原有柴油发电机的基础上加了两套电抗器,不仅克服大量容性无功,并且实现全场风机零起升压,减少传统意义上的逐级送电,加强了风机抗台能力。

二、应急柴油发电机供电系统分析1.原理风电场一期、二期应急柴油发电机供电系统分别都由一台柴油发电机、应急变压器、一套电抗器设备组成。

柴油发电机通过开关设备供电给应急变压器,应急变压器升压后通过开关设备供电给35 kV 母线,再通过连接母线的集电线路开关装置给风机供电,本文以二期柴油发电机组进行讨论,如图1所示。

图12.设备参数(1)柴油发电机风电场柴油发电机使用康明斯公司生产柴油机,额定容量:800kW,功率因数0.8(滞后),具备就地/远方启动功能。

按满符合连续运行100h设计,800kW柴油发电机组满载时每小时耗油量为约190L,故油罐储存容量为190*100/1000=19m3。

其中AVR的电压调解率是±1%,开路励磁时间参数为2.23S。

(2)柴油发电机组升压变压器变压器容量为:1250kVA,36±2*2.5%/0.4kV,采用D,ynll接线,短路电压为Ud =6%。

(3)35kV电抗器由于风电场电缆长度较长,存在较大的容性电流,需装设电抗器进行无功补偿,电抗器容量为1250kVA,并且为可调节电抗器,容量调节范围为14%-100%。

三、应急柴油发电机系统零起升压调试方案确认延亭风电场和马耳山风电场风电机组出口开关断开,风机停电,确认全场箱变、开关柜刀闸均在断开位置。

零起升压的定义

零起升压的定义

零起升压概念电网对零起升压有什么规定?答:江苏电网规定:1、零起升压的发电机应有足够的容量,对线路加压时应防止产生自励磁现象。

适当降低发电机转速对防止自励磁的产生有一定的效果。

2、对变压器进行零起升压的发电机,应有足够的容量,在升至额定电压时应能满足变压器的空载励磁电流。

3、不允许用绑线式、镶嵌式转子的发电机进行零起升压。

4、在中性点接地系统内,串联加压的变压器中性点必须接地。

5、零起升压的发电机的强行励磁、自动电压调整装置、线路的重合闸等均应停用。

被升压的所有设备应有完备的继电保护。

6、加压时母线的差动保护应停用(母差的电流互感器回路经过调整后亦可以不停用)。

7、经过长距离220kV线路对变压器零起升压时,应先进行计算,以免超过设备允许电压或发生谐振过电压。

目的:零起升压试验是用递升加压的方法,检查发电机、变压器的绝缘是否符合要求,PT 接线、相别、相序是否符合要求,及一、二次接线是否有误,以便能及时发现缺陷并及时消除,避免用全电压一次加压造成设备损坏及扩大事故。

注意事项:1 、自动励磁调节器必须投入。

2 、发变组阻抗保护、零序过电流保护、过电压保护、低励限制保护应投入,失磁保护、强励停用。

3 、监视机组、设备运行情况,尽量缩短时间4 、机组GCB 引至励磁的保险取下;5 、将励磁变为直流或它励启励保险取下;6 、调速器切至手动。

湖南电网调度规程规定:零起升压的发电机容量应足以防止发生自励磁,发电机强励退出,保护均可靠投入,但联跳其它非零起升压回路断路器的压板退出。

零起升压线路的保护完整、可靠投入,但联跳其它非零起升压回路断路器的压板退出,线路自动重合闸退出。

变压器或线路串变压器零起升压时,变压器保护应完整、可靠投入,但联跳其它非零起升压回路断路器的压板退出。

变压器中性点应可靠接地。

零起升压回路系统应与正常运行系统有明显断开点。

母线进行零起升压时,应采取措施防止母差保护误动。

#2发电机零启升压试验

#2发电机零启升压试验

操作时间
年月日
操作人
模拟
记号
操作 顺序

监护人
时 分至

值班 负责人
操作内容
第4页
月日 值长
时分 时间
55. 合上#2 发电机整流器冷却风扇外供电源开关 Q91
56. 合上#2 发电机加热辅助电源开关 Q90
57. 合上#2 发电机控制柜冷却风扇电源开关 Q96
58. 合上#2 发电机三个整流柜冷却风扇电源开关 Q11、Q12
38. 合上#2 发电机中性点变压器刀闸,并检查接触良好
39. 检查#2 主变高压侧 PT10 个二次开关在合位
40. 检查#2 主变中性点 032-0 刀闸处于合闸位置,并接触良好
41. 启动#2 主变冷却风扇运行
转 备注:
42. 启动#2 高厂变冷却风扇运行
投入#2 发变组保护 A 屏“投主变接地零序、投高厂变差动保护、投高厂变 高压侧后备、高厂变 A 分支后备、高厂变 B 分支后备、投发电机差动保护、 投发电机相间后备、投发电机匝间短路保护、投定子接地零序、投转子一 43. 点接地、投转子两点接地、投定子对称过负荷、投定子负序过负荷、投发 电机失磁保护、投发电机失步保护、投发电机过电压保护、投过励磁保护、 投发电机逆功率保护、投发电机频率保护、投发电机误上电保护、投发电 机启停机保护、投励磁变后备保护”压板
59. 合上#2 发电机励磁系统同步电压开关 Q05
60. 合上#2 发电机励磁系统 24V 控制电源开关 Q51
61. 断开#2 发电机励磁系统启励磁电源开关 Q03,并挂“禁止合闸,有人工作”
标示牌
62. 检查#2 发电机励磁系统控制柜上电正常
63. 检查#2 发电机励磁系统处于通道 1 运行

发电机励磁零起升压试验

发电机励磁零起升压试验

2号发电机励磁系统零起升压试验方案批准:审核:校核:编写:2014年8月21日2号发电机励磁系统零起升压试验方案1 、编制目的1.1指导、规范2号发电机励磁系统系统零起升压工作,保证2号发电机励磁系统安全正常投入运行,特制定本措施。

1.2 检查2号发电机励磁系统的升压性能,发现并消除可能存在的缺陷。

2 、编制依据2.1《电力设备预防性试验规程》 DL/T596-19962.2《继电保护和安全自动装置技术规范》 GB14285-932.3《电业安全工作规程(发电厂和变电所电气部分)》 DL408-912.4 设计图纸、厂家图纸、说明书及相关资料3 、试验目标各项质量符合标准要求,升压试验合格,满足机组正常运行要求。

4 、系统及主要设备技术规范4.1 系统简介厂2号发电机励磁系统采用南京南瑞集团公司电气控制分公司静态励磁设备,型号为:NES5100。

该励磁系统利用可控硅整流器通过控制励磁电流来调节同步发电机的机端电压,整个系统可以分为四个主要的功能块:励磁变压器、两套相互独立的励磁调节器、可控硅整流单元、起励单元和灭磁单元。

在静态励磁系统中,励磁电源取自发电机机端。

同步发电机的磁场电流经由励磁变压器、磁场断路器和可控硅整流器供给。

励磁变压器将发电机端电压降低到可控硅整流器所要求的输入电压,在发电机端电压和磁场绕组之间提供电绝缘,与此同时起着可控硅整流器的整流阻抗作用。

可控硅整流器将交流电流转换成受控的直流电流。

在起励过程开始时,充磁能量来源于发电机残压。

可控硅整流器的输入电压达到10V—20V后,可控硅整流器和励磁调节器就可以工作正常了。

而后AVR控制软起励。

并网后,励磁系统可以在AVR模式下工作,调节发电机的机端电压和无功功率,或者可以在一种叠加模式下工作,如恒功率因数调节、恒无功功率调节等。

此外,它也可以接受电厂的成组调节指令。

根据系统要求,该励磁调节器采取双通道冗余结构。

一个通道主要由控制单元、I/O单元、测量单元和电源模块构成,形成一个独立的处理系统。

#1、2机零起升压及假同期方案(终版)

#1、2机零起升压及假同期方案(终版)

#1、2发变组零起升压及假同期试验方案批准:蒋韶峰审核:龚登科会签:苏建军税远鹏编制:邹永久二○一○年五月#2发变组零起升压及假同期试验方案一、准备工作维修部电气分部配合湖南省电力试验研究院人员接好发电机升压过程中进行监测的录波仪器。

二、#2发变组零起升压步骤1、汽轮机转速稳定在1500 r/min,由维修人员进行以下步骤:1.1、将#2机A套励磁调节器切至“主运”方式,在#2机A套励磁系统主机板上将“运行/调试”按钮切至“调试”位置。

1.2、将#2机A套励磁调节器定值“其他”页中“刷新标志”更改为“0”。

1.3、将#2机A套励磁调节器定值“控制参数”页中“软起励使能”更改为“0”。

1.4、将#2机A套励磁调节器定值“给定限制”页中“空载最小电压”由5%更改为“10%”。

1.5、将#2机B套励磁调节器切至“主运”方式,重复上述1.1 1.4步,将B套励磁调节器定值修改为与A套一致。

1.6、将#2机A套励磁调节器切至“主运”方式。

1.7、将#2发电机过电压保护过压II段动作值修改为120V,动作延时修改为0秒。

1.8、退出#2发变组保护A、B柜“关主汽门”压板。

2、#2发电机转速恒定在3000 r/min,运行人员已按正常开机步骤将励磁系统设备恢复备用,核实#2发电机具备建压条件,检查励磁系统正常,无报警信号。

3、联系湖南省电力试验研究院专业人员做好相关准备,告知准备进行#2发变组零起升压试验。

4、就地合上#2发电机灭磁开关。

5、就地按“建压”按钮,起励建压至10%额定电压,检查励磁调节柜上的发电机二次电压表指示约10V,DCS操作员站上发电机电压显示约2200V。

检查发变组保护无动作信号。

6、建压至10%额定电压时,联系维修电气人员手动启动故障录波。

7、就地按“增磁”按钮对发电机进行升压,在发电机电压升至30%70%额定电压之间时,适当加快“增磁”速度,观察发电机空载电流现象,并通知湖南省电力试验研究院专业人员对发电机电气量进行录波。

7--#2发变组带220kV Ⅱ母线零起升压试验

7--#2发变组带220kV Ⅱ母线零起升压试验

国投钦州发电有限公司
电 气 操 作 票
执行部门: 操作时间 操作任务: 编写:李锋 编号:Q/GTQD-GL-SC18-JL-06-电气-2015-0- 开始时间: 结束时间: 年 年 月 月 日 日 时 时 分 分
2号发变组带220kVⅡ母线零起升压试验 审核:李巍 批准:谭定
所需工器具:门钥匙、开关摇把、柜门钥匙 个人防护用具:安全帽、工作服、绝缘鞋、线手套、护目镜 23 检查220kV第二套母线保护装置“母线互联投入”压板1LP30在“投入”位置 24 检查220kV母联开关操作箱屏母联开关第一组操作电源开关4K1在“断开”位置 25 检查220kV母联开关操作箱屏母联开关第二组操作电源开关4K2在“投入”位置 26 合上500KV网控室直流分屏2号发变组间隔汇控柜电源一开关 27 合上500KV网控室直流分屏2号发变组间隔汇控柜电源二开关 28 NCS合上2号发变组2002开关Ⅱ母侧20022刀闸 29 GIS室检查2号发变组2002开关Ⅱ母侧20022刀闸三相确在合闸位置 30 GIS室将2号主变间隔汇控柜断路器远方/就地切换开关切至“就地”位置 31 GIS室合上2号发变组2002开关 32 GIS室检查2号发变组2002开关三相确在合闸位置 33 GIS室将2号主变间隔汇控柜断路器远方/就地切换开关切至“远方”位置 34 检查220KV第一套母线保护刀闸位置指示正确,复归报警信号 35 检查220KV第二套母线保护刀闸位置指示正确,复归报警信号 36 DCS合上#2发电机灭磁开关Q02(具体由调试人员决定) 37 检查#2发电机灭磁开关Q02确已合闸
6/6
国投钦州发电有限公司
电 气 操 作 票
执行部门: 操作时间 操作任务: 编写:李锋 编号:Q/GTQD-GL-SC18-JL-06-电气-2015-0- 开始时间: 结束时间: 年 年 月 月 日 日 时 时 分 分

500kV线路零起升压时的安全技术问题

500kV线路零起升压时的安全技术问题

500kV线路零起升压时的安全技术问题
曾火永
【期刊名称】《电网技术》
【年(卷),期】1993()1
【摘要】本文为满足天广输电系统调试工程需要,采用计算与动态模拟试验相结合的方法,研究了发电机连500kV线路的自励磁问题和电容电流引起电压升高问题,并提出了500kV线路零起升压安全调试方案。

【总页数】7页(P7-13)
【关键词】输电线路;零起升压;安全
【作者】曾火永
【作者单位】电力科学研究院系统研究所
【正文语种】中文
【中图分类】TM726
【相关文献】
1.500kV漫昆输电线路零起升压时自励磁计算报告 [J], 黄文载
2.500kV升压站单一输电线路运行风险分析及应对措施 [J], 赖飞霖
3.国网济宁500kV线路实训基地升压站设计方案研究 [J], 郭进
4.华中电网500kV线路空载升压时的自励磁计算分析 [J], 周文化
5.500kV升压站单一输电线路运行风险分析及应对措施 [J], 赖飞霖[1]
因版权原因,仅展示原文概要,查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

发电机零起升压讲义文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-

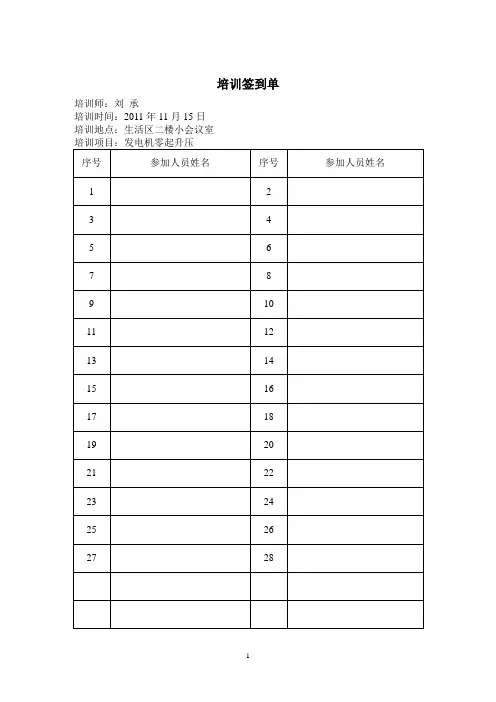

培训签到单培训师:刘承
培训时间:2011年11月15日
培训地点:生活区二楼小会议室
培训项目:发电机零起升压
培训记录卡
发电机零起升压试验
发电机零起升压是设备检修后或新安装后,在没确定是否良好的条件下,为防止突然加全压会使设备损坏更加严重。

发电机零起升压主要的作用是用来检测定子线圈及铁芯以及转子线圈是否存在缺陷。

一、发电机零起升压试验具体步骤如下:
1,检查发电机满足开机条件,退出以零起升设备无关的保护
2,将零升设备连接,就是把零升设备连接间的隔离开关,断路器合上
3,将发电机开到空转,在调速器前留专人值守,
4,将励磁调节器切手动,设置励磁调节器调节起励到机端电压的30%,(用主励升压)按下起励按钮
5,待机端电压的达30%后,缓慢增加励磁电流始机端电压渐至空载
6,检查发电机机端电压是否达到额定,
7.检查零升设备状态正常
我厂发电机零起升压操作具体步骤以#2机为例详见附件。

二、零起升压中的注意事项:
在此过程中,监视空载励磁电流电压,防止定子线圈和铁芯或两端过热。

如有异常应该立即灭磁,在调速器前留专人值守按紧急停机。

零起升压除了对励磁系统加强监视外,最主要是还是监视转子电流和定子电流。

零起升压的时候,在主开关未合之前,定子电流应当为零,如果不为零说明定子回路有短路
现象。

转子电流也一样,一般升至额定电压时,转子空载电流也是一定的,如果比平时大,说明励磁系统有问题或者是转子有匝间短路了。

如果只是发电机做递升加压试验,不合发电机出口开关的话,除退出失灵保护(也就是后备保护)以外,其它所有保护可以不退。

如果是发电机带线路做递升加压,要合开关,必需要退。

还要退失步及误上电保护。

总而言之,发电机做任何试验,退保护的原则是:影响机组正常做试验的保护都必须退出,不影响的可退可不退,做试验时出现故障必需依靠保护正常动作的,不得退出。

附件:为2#发电机2F零起升压试验布置安全措施。
