程序升温技术原理及实例分析
气相色谱的程序升温

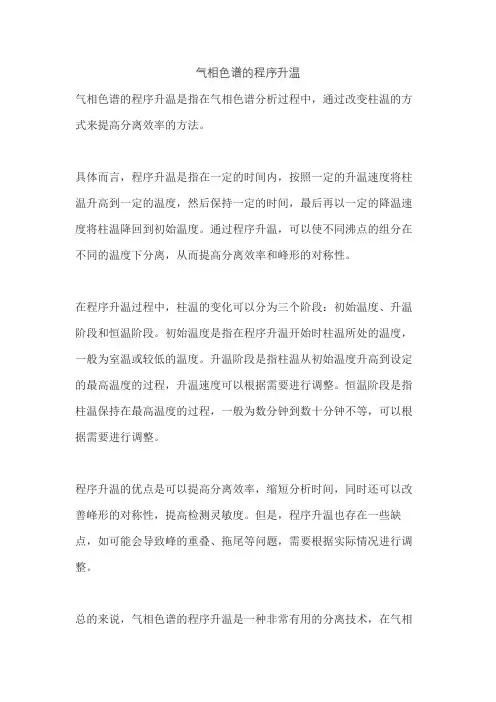

气相色谱的程序升温
气相色谱的程序升温是指在气相色谱分析过程中，通过改变柱温的方式来提高分离效率的方法。
具体而言，程序升温是指在一定的时间内，按照一定的升温速度将柱温升高到一定的温度，然后保持一定的时间，最后再以一定的降温速度将柱温降回到初始温度。
通过程序升温，可以使不同沸点的组分在不同的温度下分离，从而提高分离效率和峰形的对称性。
在程序升温过程中，柱温的变化可以分为三个阶段：初始温度、升温阶段和恒温阶段。
初始温度是指在程序升温开始时柱温所处的温度，一般为室温或较低的温度。
升温阶段是指柱温从初始温度升高到设定的最高温度的过程，升温速度可以根据需要进行调整。
恒温阶段是指柱温保持在最高温度的过程，一般为数分钟到数十分钟不等，可以根据需要进行调整。
程序升温的优点是可以提高分离效率，缩短分析时间，同时还可以改善峰形的对称性，提高检测灵敏度。
但是，程序升温也存在一些缺点，如可能会导致峰的重叠、拖尾等问题，需要根据实际情况进行调整。
总的来说，气相色谱的程序升温是一种非常有用的分离技术，在气相
色谱分析中得到了广泛的应用。
TPD基本原理及流程图示
T P D基本原理及流程图示-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIINH3/CO2-TPD：基本原理及流程图示程序升温（Temperature Programmed）技术是多相催化领域常用的一种表征手段，主要包括程序升温还原/氧化（Temperature ProgrammedReduction/Oxidation， TPR/TPO），程序升温脱附（Temperature Programmed Desorption， TPD）和程序升温表面反应（Temperature Programmed Surface Reaction，TPSR）。
所采取的基本实验方法是指在一定的氛围下，规律的改变环境温度，考察催化剂与各类探针分子的相互作用，从而得到所需要的信息。
将Temperature Programmed说成是程序变温实际更加妥当，然而在实际的实验操作中，程序降温过程并不容易实现，有文献在电热炉上加装风扇，通过调节风扇的转速来实现程序降温。
下面简单说一下NH3/CO2-TPD：1、TPD理论基础NH3/CO2-TPD是实验室中简单表征催化剂酸碱性最常用最方便的方法。
其理论基础在于“吸附热”三个字，就吸附而言，根据探针分子和催化剂（吸附剂）作用方式的不同，可以分为物理吸附和化学吸附，物理吸附中探针分子至于催化剂发生简单的物理作用，相互作用力较弱；而化学吸附顾名思义，指探针分子和催化剂之间发生化学作用，生成作用力较强的化学键。
一般而言，物理吸附和化学吸附都是放热的过程，以探针分子和催化剂为体系考虑时，总的能量是降低，因此吸附的逆过程：脱附则是一个能量升高的过程，需要外部供给一定的能量才能够实现，在TPD的测试中，这种能量就是以热能的形式供给，即通过电热炉加热使已吸附了探针分子的催化剂发生脱附。
2、TPD实验方法基于以上原理，TOD实验主要包括以下主要步骤：催化剂表面净化（这一点在以TCD为检测器的时候尤为重要）、一定条件下探针分子的吸附、程序升温脱附，同时记录探针分子脱附与温度变化的曲线。
第六章 程序升温分析技术(上)
向扩散；
或吸附剂具有双孔分布也都能引起多脱附峰的出现；。
不同的TPD峰彼此相互分离，则可把每个峰看成是具有等同能量的各个 表面中心所显示的TPD峰，中心的各种参数：Ed（或△Ha ），v，n等。
1.2.1 多吸附中心模型
ra为吸附速率。各中心的脱附速率方程为：
d1 n ka (1 1 ) n cG kd 11 dt
d1 X dt
2
d 2 ) dt
TPD过程的边界条件为： t=0, T=T0 0 若 θ < X ，即 θ = θ 和 θ 1=0
0
0
1
2
0
T
2
பைடு நூலகம்
X2
若 θ 1 > X2 ，即 θ
0
0
2
=1 和
θ 0T - X2 θ 1= X1
0
1.2.1 多吸附中心模型
不能通过独立的模拟每种中心的TPD规律来描述多中心TPD
吸附剂（含催化剂）表面不均匀主要表现在表面中心的能量有一定的分 布，即表面中心的能量是不均一的，各部位的能量不同。
不同能量中心在表面的分布情况很复杂，比较简单的情况比如表面上只 有两种不同的中心，两种中心的能量强度相差悬殊，这时在TPD图上显 示的是彼此分离的两个峰。
1.2.3 脱附活化能分布与TPD曲线的关系
n 1
（1-7） （1-8）
n=1时，
Tm和Fc有关时，TPD过程伴随着在吸附，如果加大Fc使Tm和Fc无关， 即得式(1-7)、(1-8)。这时，TPD变成单纯的脱附过程。 通过改变Fc可以判断TPD过程有无再吸附发生以及消除再吸附现象的发生。 对于脱附动力学是一级(n=1)的,TPD谱图呈现不对称图形， 脱附动力学是二级（n=2）的，TPD谱图呈现对称形，因此可以从图形的 对称与否，判定n的值。
TPD基本原理及流程图示
NH3/CO2-TPD：基本原理及流程图示程序升温（Temperature Programmed）技术是多相催化领域常用的一种表征手段，主要包括程序升温还原/氧化（Temperature ProgrammedReduction/Oxidation， TPR/TPO），程序升温脱附（Temperature Programmed Desorption， TPD）和程序升温表面反应（Temperature Programmed Surface Reaction，TPSR）。
所采取的基本实验方法是指在一定的氛围下，规律的改变环境温度，考察催化剂与各类探针分子的相互作用，从而得到所需要的信息。
将Temperature Programmed说成是程序变温实际更加妥当，然而在实际的实验操作中，程序降温过程并不容易实现，有文献在电热炉上加装风扇，通过调节风扇的转速来实现程序降温。
下面简单说一下NH3/CO2-TPD：1、TPD理论基础NH3/CO2-TPD是实验室中简单表征催化剂酸碱性最常用最方便的方法。
其理论基础在于“吸附热”三个字，就吸附而言，根据探针分子和催化剂（吸附剂）作用方式的不同，可以分为物理吸附和化学吸附，物理吸附中探针分子至于催化剂发生简单的物理作用，相互作用力较弱；而化学吸附顾名思义，指探针分子和催化剂之间发生化学作用，生成作用力较强的化学键。
一般而言，物理吸附和化学吸附都是放热的过程，以探针分子和催化剂为体系考虑时，总的能量是降低，因此吸附的逆过程：脱附则是一个能量升高的过程，需要外部供给一定的能量才能够实现，在TPD的测试中，这种能量就是以热能的形式供给，即通过电热炉加热使已吸附了探针分子的催化剂发生脱附。
2、TPD实验方法基于以上原理，TOD实验主要包括以下主要步骤：催化剂表面净化（这一点在以TCD为检测器的时候尤为重要）、一定条件下探针分子的吸附、程序升温脱附，同时记录探针分子脱附与温度变化的曲线。
程序升温技术原理及实例分析
（5）在室温或设定温度下继续同载气吹扫，直至检测器讯号稳定为止；
（6）按一定的程序进行线性升温脱附，并同时检测其脱附气体中脱附出来的气
体组分，直到完全脱附为止。
在此过程中，惰性气体的流速、升温速率等因素对TPD技术尤为重要。惰性载
气的流速一般控制在30-100ml min-1，升温速率为10-15K min-1，其具体值要根据
2021/11/14
6
TPD技术的主要优点在于：
1、设备简单易行、操作便利； 2、不受研究对象的限制，几乎有可能包括所有的实用催化剂，可用于研究负载型或非负 载型的金属、金属氧化物催化剂等；
3、从能量的角度出发，原位地考虑活性中心和与之相应表面反应，提供有关表面结构的 众多情报；
4、很容易改变实验条件，如吸附条件、升温速度与程序等，从而可以获得更加丰富的资 料；
12
升温速率的影响
升温速率增大，峰形变得尖锐,TPD峰容易重叠; 升温速率过小时， 2021/11/14 TPD信13号减弱。
3)TPD过程中动力学参数的测定
TPD过程中，可能有以下现象发生： ➢分子从表面脱附，从气相再吸附到表面； ➢分子从表面扩散到次层，从次层扩散到表面； ➢分子在内孔的扩散。
动开始脱附。监测流出气体中脱附物的浓度变化，可得到TPD曲线。
2021/11/14
11
2)实验条件对TPD的影响
主要有6个参数：
1、载气流速(或抽气速率)
2、反应气体/载气的比例(TPR)
3、升温速率
4、催化剂颗粒大小和装量
5、吸附(反应)管体积和几何形状
2021/11/14
6、催化剂“体积/质量”比
章程序升温技术
11408024
程序升温脱附
西南石油大学
(1）氨进料量（ml） (1）氨进料量（ml）0，加热速 ℃/min） 度β（℃/min）14.0; (2)氨进料量（ml） (2)氨进料量（ml）1，加热速 氨进料量 度β（℃/min）14.2; ℃/min） (3)氨进料量（ml）1.5， (3)氨进料量（ml）1.5，加热 氨进料量 速度β ℃/min） 速度β（℃/min）13.8; (4)氨进料量（ml） (4)氨进料量（ml）2，加热速 氨进料量 ℃/min） 度β（℃/min）13.3; (5)氨进料量（ml） (5)氨进料量（ml）4，加热速 氨进料量 ℃/min） 度β（℃/min）14.6;
检测
用气相色谱检测脱附气体浓度随温度的变化，得到TPD谱图 气相色谱检测脱附气体浓度随温度的变化，得到 检测脱附气体浓度 的变化 谱图
分析数据
西南石油大学
TPD过程中表面覆盖度、脱附速率、 过程中表面覆盖度、脱附速率、 过程中表面覆盖度 温度和时间的关系图
西南石油大学
程序升温峰图
随着温度升高脱附速率先升 高再减慢 T m 代表脱附速率最大时的 峰温 不同 Tm 下的峰代表不同的吸 附中心 峰面积代表脱附量大小
西南石油大学
二、吸附－脱附 吸附－
（1）注入一定量吸附质 NH ； 3 （2）以（15℃～20℃）/min速率的升温，控制 15℃ 20℃ /min速率的升温 速率的升温， 45ml/min进行脱附至结束 载气速度45ml/min进行脱附至结束， 载气速度45ml/min进行脱附至结束，得到程脱 谱; （3）由低到高逐渐改变吸附质进样量，重复上述步 由低到高逐渐改变吸附质进样量， 骤得到多组TPD谱图 谱图。 骤得到多组TPD谱图。
西南石油大学
碱性气体吸附－ 碱性气体吸附－脱附法分类
实验二十一_程序升温脱附技术研究固体表面性能4
实验二十一 程序升温技术研究固体表面性能1.目的要求(1) 掌握氧化还原方法研究固体表面性质的基本方法和原理。
(2) 掌握程序升温和微型催化色谱技术的一般操作和装置原理。
(3) 学习分析固体负载催化剂的负载量、多组分之间的相互作用。
2.实验原理 (1)程序升温还原技术简介程序升温还原技术(简称TPR)，是在升温还原过程中，测定某些物理量的变化，以分析催化剂表面上可还原组分的量及分布的非常灵敏的方法[1]。
它可以用于表征金属氧化物、金属、金属离子交换分子筛催化剂的表面状态。
很多金属催化剂在制备过程中先被制成相应的金属氧化物，然后再还原成金属，故其氧化物的存在状态(如负载、不负载、分散度、是否与其它金属共存)就决定了金属的存在状态、TPR 方法的基本原理就是将这些氧化型的催化剂放在含氢或其它还原性的气流中，按一定速率升高温度。
催化剂中某些组分，依其还原能力的不同，在不同的温度下被还原。
记录还原过程中变化着的信号，就可以得到催化剂表面状态的信息。
最常用的方法是在一定的压力下，在恒定的H 2／N 2气流中，按一定速率升温度，用热导池记录升温过程中氢浓度的变化记录到的是在不同温度下的还原峰。
如果知道还原反应的化学计量，还可以算出任何被还原组分的量。
这种氢浓度随温度升高而变化的函数关系，称为TPR 曲线还原峰，最高点所对应的温度称为TPR 峰温。
一种固体催化剂的制备或改进的成功与否，不仅决定其体相组成，往往更多地决定于其表面组成和活性中心的分布。
因此，表征催化剂表面状态的方法具有特别的重要性。
已有许多方法是可以用来表征催化剂的，如x 射线粉末衍射、电于显微镜、红外光谱、光电子能谱等等，但是这些方法往往不能提供反应条件下催化剂的完整可靠信息。
(2) 适用范围金属氧化物与氢作用，可用下面的方程式表示MO(s) + H 2 (g) M (s) + H 2O (g)该反应得以进行，在热力学上必须满足：0ln 22<+∆=∆H OH p p RT G G由于大多数金屑氧化物还原过程的标准自由能∆G o 小于零，故这些氧化物的还原在热力学上是可行的。
程序升温
程序升温(1)在等温色谱分析(isothermal chromatographic analysis)中，对化学组成相似的化合物来说，保留时间与溶质沸点成指数关系。
即使对沸点范围不宽的样品，保留时间与峰宽也会随着组分沸点的增加而迅速增加。
结果是早流出的峰挤在一起，分离很差；晚流出的峰矮胖，因而可检出度很差。
这个问题可以用程序升温的方法来解决。
即使柱温按一定的规律升高。
在最简单的情况下，程序升温是使温度沿着一根线性的温度一时间曲线上升，即单位时间内使温度上升一定度数。
也可以在程序的开始和结束部分使温度在一定时间中保持一定值。
这种等温阶段也可以是在程序的中间。
当样品的沸点范围较大时，只有程序升温法才能使我们在适当的时间内得到最好的分离。
程序升温法趋向于消除保留时间与组分沸点之间的对数关系，在有些最佳条件下这个关系成了近似线性的。
在温度升高的过程中，各组分的峰宽只是缓慢地增加。
在气相色谱中程序升温是应用最广泛的技术。
在程序升温中温度可用机械的方法或微处理机来控制升高。
在选择一个程序时，各参数要通过反复试验方法(trial and error)确定。
普遍的原则是：在选择起始和终了温度时，应考虑色谱图中最初流出的峰的分离(起始温度不太高)，同时避免使分析时间不必要地延长(终了温度不太低)。
升温速率(dT／dt)应兼顾最大分离度(这要求dT／dt小)和最短分离时间(这要求dT／dt大)。
应调节终了温度丁，使最后一个峰恰在柱温在T时流出。
程序升温结束后柱温维持为丁时继续流出的峰宽度迅速增加，但分离度可能比程序升温时好些。
在程序升温中，对温度上升范围的唯一实际的限制是固定相的热稳定性和载气流量的变化。
利用耐高温的或交联键合的固定相，最高使用温度范围可大大改善。
对于恒压控制的仪器，当温度上升时载气流速将下降，这会影响流量敏感性检测器的响应。
为了这个原因对于程序升温操作用恒流量控制的仪器较好。
利用两根一样的柱子同时用不同的方式检测，在对组分敏感的检测器的响应中扣除对组分不敏感的检测器的响应。
程序升温还原课件
实验步骤
样品装填
将处理好的样品装入石英管中，确保 样品均匀分布在石英管中。
程序升温还原实验
设置合适的升温程序，开始进行还原 反应。在反应过程中，需要监控温度 、压力等参数，并记录数据。
数据整理与分析
对实验数据进行整理、分析，得出相 应的结论。
结果讨论与改进
根据实验结果进行讨论，提出改进措 施，为后续的 Nhomakorabea验提供参考。
案例二：环境科学领域的应用
总结词
探究污染物在程序升温还原过程中的转化和去除
详细描述
环境科学领域中，程序升温还原技术常用于研究有机污染物的热解和还原反应， 以及金属氧化物的还原过程。这种方法有助于理解污染物在环境中的迁移转化规 律，为污染治理和环境修复提供技术支持。
案例三：能源科学领域的应用
总结词
结果应用
将分析结果应用于实际问题解决或科学研究中，发挥 数据的价值。
04
实验案例展示
案例一：材料科学领域的应用
总结词
研究材料在程序升温还原过程中的性质变化
详细描述
通过程序升温还原实验，可以研究金属材料在加热和冷却过程中的相变行为、 微观结构和力学性能的变化。这种方法在材料科学领域中广泛应用于新型材料 的开发和优化。
推断性统计
运用回归分析、方差分析等方法，探究数据之间的关联和规律。
可视化分析
利用图表、图像等形式展示数据，帮助直观理解数据分布和变化 趋势。
结果解读与报告撰写
结果解读
根据数据分析结果，解释数据背后的原因和意义，得 出结论。
报告撰写
按照规范的格式和要求，将实验目的、方法、结果和 结论等撰写成完整的实验报告。
文末列出
在文末列出参考文献时，需要按照规定的格式（如APA、MLA等 ）列出所有引用的文献，包括作者、文章标题、刊物名称、发表
催化剂程序升温技术
RT
❖ N和TPD曲线高度成正比，θ同TPD曲线面积A成正比，见图
5a。
❖ 则lnN∝lnh， ln θ∝lnA， ❖ 式（1-17）表明，脱附速率和覆盖度有关。
整理课件
23
整理课件
24
1.2.3 脱附活化能分布与TPD曲线的关系
❖ 吸附剂（含催化剂）表面不均匀主要表现在表面中心的能量 有一定的分布，即表面中心的能量是不均一的，各部位的能 量不同。
1、流动态实验装置 2、真空实验装置
三部分组成：a、气体净化与切换系统 b、反应和控温单元 c、分析测量单元
载气：高纯He或Ar；催化剂装量：100mg左右； 升温速率：525K/min；监测器：TCD和MS
整理课件
34
流动态TPD
实验系统
整理课件
35
真 空
TPD
整理课件
试 验 体 系
36
工作压力：10-3Pa, 可以排除水分和空气的干扰，较准 确的初始覆盖度，一般采用MS作检测器。
线斜率求出脱附活化能，
❖由Ed和截距求出指前因子v值。
整理课件
14
1.1.1 脱附动力学参数的测定
（2）图形分析法
❖在TPD凸现最高峰hm（其相 应温度为Tm）以右斜坡曲线 上取不同峰高h1，
❖同时得到相应的不同Ti和Ai （如图1），
❖ lg( ht ) 对 1
At
Tt
作图，
则可求得Ed和v。
整理课件
2. 当 T=Tm 时， 峰顶温度，rd最大，
rd
0
T T Tm
d/dT 0
T
TTm
整理课件
11
A
Ed eE/d R
T AeE/d R
程序升温还原法
50100mg。 P 为催化剂中Pt 的质量分数，%。
双金属催化剂体系的研究是金属催化理论研究中的重要课题,其中关于双金属组分是否形成合金(或金属簇)即是人们最关注的理论问题, 因为此问题乃金属催化的核心理论问题。 双金属催化剂体系的研究是金属催化理论研究中的重要课题,其中关于双金属组分是否形成合金(或金属簇)即是人们最关注的理论问题, 因为此问题乃金属催化的核心理论问题。
程序升温还原法
定义
程序升温还原法(TPR)是一种在等速升 温的条件下进行的还原过程。在升温过程 中如果试样发生还原，气相中的氢气浓度 随温度变化而发生浓度变化，把这种变化 过程记录下来就得氢气浓度随温度变化的 TPR图。
影响TPR的因素
所以被消耗的H原子数等于催化剂表面活性金属Pt 的原子数。
载气流速：载气流速增加，TM降低，从 以氢吸附法测定Pt/Al2O3催化剂上金属Pt分散度为例
灼烧过的新鲜Re2O3/Al2O3,其TPR高峰温度Tr=500~550℃。
10ml/min 增加到20ml/min, TM降低1530℃。 TPR法研究催化剂的实例
金属分散度常常和金属的比表面S或者金属粒子的大小相联系。 P 为催化剂中Pt 的质量分数，%。 灼烧过的新鲜Re2O3/Al2O3,其TPR高峰温度Tr=500~550℃。 图18表明,由于Pt的作用使Re2O3更易还原,使它在低温时就能部分还原。
式中，MPt 为Pt 的相对原子质量，为195；W为 Pt/Al2O3 催化剂样品的质量，g；P 为催化剂中Pt 的 质量分数，%。
TPR法研究催化剂的实例
灼烧过新鲜PtO/Al2O3 催化剂,在250℃出现 TPR峰,到500℃还原过 程完成。还原过的催化 剂,再氧化后,其TPR温度 往前移,升高再氧化温度 至500℃,其TPR高峰温 度接近新鲜催化剂的 TPR高峰温度,但仍比新 鲜催化剂的低。
色谱第6章 程序升温色谱技术
2.载气流速(流速曲线)：选择与IGC的相同，由H--u中 uopt 的 即 最 低 实 用 流 速 即 可 ， （ 采 用 填 充 柱 ） 其 他 条 件 L,r可不必另选。
over
3.起始温度 :由样品中最易挥发的最低沸点组分确定。 T0=b.pmin 4.终止温度：由样品中最高沸点组分和固定液最高使用温度 来确定。
over
（1）.与在固定液中蒸发焓或溶解度有关。
（2）.与升温速率，载气流速有关。
（3）.与起始温度，终止温度有关。
1.初期冻结(P123)：在PTGC中，进样后因柱的起始温度很 低，进对低沸点物进行分离。大多数组分在低柱温下，七 蒸汽压低，大都溶于固定相中。其蒸汽在柱中迁移速度慢， 几乎停留柱入口处不移动。即凝聚在柱头，此为PTGC所特 有的现象，叫初期冻结。 所以，PTGC中组分在色谱柱的运动情况是：样品中的每个 组分，进样后在未达到最适宜的流出温度之前，主要冻结 凝聚在色谱柱入口处。当柱温升至TR后，才移动至色谱柱 一半的位置。一直达到适于流出的有效温度TR，才迅速从 柱中流出。
over
2.有效柱温:对二难分离组分,采用的与恒
q
0.92Tr
假设要分离庚烷和丙烷,可采用恒温方法,先在0.92b.p 温度下分离丙烷,再升温至3.92b.p,再恒温分离庚烷
四.操作条件的选择
1.升温方式：对沸点范围宽的同系物样品采用单阶线性 升温。对复杂含多种类型化合物采用多阶升温方式。
六.实例
over
over
七.PTGC与IGC的主要区别
PTGC
IGC
b.p范围 进样量
<100℃ <1--5μl
100--400℃ ≤10μl
峰容量
第七章 程序升温分析技术(下)
1.TPTA试验装置和操作要领 TPTA的实验装置主要包括： 气路系统 匀速升温控制系统 脱附物的检测 数据处理系统
2. TPD法应用实例
2.1 金属催化剂
TPD法是研究金属催化剂的一种很有效的方法。 可以得到有关金属催化剂的活性中心性质、金属分散度、 合金化、金属与载体相互作用； 结构效应和电子配位体效应等重要信息。
d ( ) Ed ( ) n exp dT RT
- dθ - Ed(θ ) r (θ ) ln[ ] = + ln( ) dT RT β θn
当表面均匀（只有一个规范TPD峰）时，
2.1.1 Interrupted TPD法研究金属催化剂的表面性质
- dθ ln[ ] dT θn
2.1.2 程序升温吸附脱附法
TPD 法广泛用于研究金属催化剂（含单晶、非负载多晶的负载型金属催 化剂）的表面性质， 曾用TPD 法和低能电子衍射法相结合研究Ni单晶表面渗有C后表面能量的 变化情况； 研究Pt黑时发现，其表面存在3种不同吸附H中心，对应于Tm1=-20℃， Tm2=90℃，Tm3=300℃以后又发现其余两种吸附中心，对应于Tm4=400℃， Tm5=500℃。 除Pt; 以外其它金属如Ru、Ni、Co、Rh、Ir、Pd 等也存在着多种吸附中心， 这些金属表面存在着复杂的能量分布，但大体上有两个区域：
2.2.2 Al2O3
以NH3为吸附质Al2O3的TPD图，虽然因Al2O3制备方法不同呈现不同 的TPD图，但其表现为峰形弥散又相互重叠则是共同的特点。 这说明Al2O3表面酸性强度分布很不均匀。从定性来说，低温脱附峰 （Tm≈298~ 73K）相应于弱酸中心，中温峰（Tm≈473~673K）相应于中等 酸中心，高温峰（Tm＞673K）相应于强酸中心。 为了得到定量或半定量的酸强度分布数据，Delmon等提出所谓分段计算 脱附峰法，即把NH3全程脱附曲线分成若干温度段（图12），每段相隔50K， 例如＜373K为第一段，以下依次各段为373~423K，423~473K…每一段温 度区有相应的脱附峰面积，将其换算成NH3脱附量（即酸量，mmol/g）， 作酸量对脱附温度图，此图即为酸强度分布图（图13）。
标准品化合物的气相色谱升温程序
标准品化合物的气相色谱升温程序气相色谱（GC）是一种常用的分析技术，它通过采用气态试剂和固定相的分离作用，分析物质中的化合物。
气相色谱升温程序是GC分析中的重要步骤，它通过改变样品的温度来实现化合物的分离和检测。
本文将介绍标准品化合物的气相色谱升温程序，包括程序的设计原理、参数的确定方法以及实际操作步骤，以帮助读者更好地理解和应用这一技术。
一、气相色谱升温程序的原理气相色谱升温程序是在气相色谱仪中设定的一组温度程序，用于控制样品在柱子中的运动和分离。
其基本原理是通过改变柱子温度，使样品中的化合物相继在柱子中蒸发、沉积和脱附，实现不同化合物的分离和检测。
具体来说，当柱子温度升高时，化合物的沸点也会随之增加，从而使得化合物在柱子中的停留时间变化，实现不同化合物的分离。
二、气相色谱升温程序的参数确定方法1.温度梯度的确定在制定气相色谱升温程序时，首先需要确定温度梯度。
一般来说，温度梯度的选择取决于样品中的化合物种类、沸点范围以及分离的要求。
在选择温度梯度时，可以参考标准品的蒸发温度和柱子的使用范围，根据实际需要进行调整。
通常情况下，温度梯度可在50~300℃范围内进行调整。
2.温度程序的设定在确定温度梯度后，还需根据实验需求设定温度程序。
一般气相色谱仪都提供了多种升温程序类型，包括等温、线性升温和程序升温等。
根据样品的特性和需要，可以选择适合的温度程序类型，并进行进一步调整。
3.初始温度和终止温度的确定在设定温度程序时，还需要确定初始温度和终止温度。
初始温度一般选取稍高于样品的最低沸点温度，以确保样品能够尽快进入柱子，并开始分离。
而终止温度则需要略高于样品的最高沸点温度，以保证全部样品都能够在柱子中脱附。
三、标准品化合物的气相色谱升温程序实际操作步骤1.样品的准备首先需要准备标准品化合物的溶液，并将其注入气相色谱仪的进样口。
在此过程中，需要保证样品的质量和浓度的准确性，以便后续的分析。
2.温度程序的设定根据前文所述的参数确定方法，确定并设定温度梯度、温度程序类型以及初始和终止温度。
【经典成功PPT案例】程序升温气相色谱法
第一节 方法概述
1．方法特点： 适用对象：多组分、沸点范围宽的 样品。
溶剂效应：气捕集技术。
2．程序升温方式：
单阶程序升温 多阶程序升温
３．程序升温与恒温气相色谱法的比较：
IGC与PTGC的比较
参数
样品沸点范围
LGC ＜100％ ＜1－5μl 对第一个色谱峰，进样时间应小于 0.05Wh/2(半峰宽) 直接进样 分流进样 柱上进样 无严格要求 ≤10个组分 可广泛选用固定相 对保留时间长的组分检测较不灵敏 恒压 慢
３．气相色谱法的应用范围：
多组分宽沸程样品的分离：香料、酒类 等。 恒量分析
第二节 基本原理
保留时间 初期冻结 有效柱温 程序升温的操作参数
第三节 操作条件的选择
1．操作条件的选择 升温方式 起始温度 终止温度 升温速率 载气流速 柱长：
２．对程序升温的要求
载气的纯化和控制 耐高温固定液的使用
SE － 30 （ 350℃）、 OV － 101 （ 350℃）、 ApiezonL（300℃）、OV－17（300℃）、PEG －20M（250℃）
PTGC 100％－400％ ≤10μl
进样量 进样速度 进样方式 载气纯度 峰容量 固定相选择 对色谱峰的检测 载进样 ,柱上 进样 , 多维柱切换进样 ,顶空和裂解 器进样 需高纯载气 ＞10个组分 只能选用耐高温、低流失固定相 随温度速率增加 , 可改进对保留时 间长的高沸点组分的检测灵敏度 恒流(使用稳流阀) 快
吸附苯酚程序升温脱附法
吸附苯酚程序升温脱附法程序升温脱附TPD原理和优点程序升温技术定义:当固体物质或预吸附某些气体的固体物质，在载气流中以一定的升温速率加热时，检测流出气体组成和浓度的固体(表面)物理和化学性质变化的技术。
可分为:程序升温脱附(TPD)程序升温还原(TPR)程序升温氧化(TPO )一、程序升温脱附基本原理固体物质加热时，当吸附在固体表面的分子受热至能够克服逸出时所需要越过的能垒（通常称为脱附活化能)时，就产生脱附。
由于不同吸附质与相同表面，或者相同的吸附质与表面上性质不同的吸附中心之间的结合能力的不同，脱附时所需要的能量也不同，因此，热脱附实验结果不但反映了吸附质与固体表面的结合能力，也反映了脱附发生的温度和表面覆盖度下的动力学行为。
脱附速度的计算—Wigner-Polanyi方程:Vm为单层饱和吸附量，N为脱附速率，A为脱附频率因子，θ为单位表面覆盖度，n为脱附级数，Ed(θ)为脱附活化能，是覆盖度θ的函数，T为脱附温度。
脱附速度主要取决于温度和覆盖度。
开始升温时，覆盖度很大,脱附速度急剧的增加，脱附速度主要取决于温度;随着脱附分子的脱出，覆盖度θ值也随之下降，当小至某值时，脱附速率由θ决定，同时，脱附速率开始减小;最后当θ=0，速度也变为零。
关系如下图: TPD图谱二、TPD实验结构图三、TPD所能提供的信息:1、吸附类型(活性中心)的个数2、吸附类型的强度(中心的能量)3、每个吸附类型中质点的数目(活性中心的密度)4、脱附反应的级数5、表面能量分析等方面的信息通过分析TPD图谱，可以发现:根据TPD曲线上峰的数目、峰的位置和峰面积大小就回答吸附物种的数量以及其近似浓度大小;通过不同的初始覆盖度或不同的升温速度可以求出各个物种的脱附活化能，因而就可以评价物种与表面健合的强弱;根据解吸动力学结合其它手段如红外吸收光谱、核磁共振、质谱等，可以对反应级数、物种的形态得到解释。
四、TPD技术的优点：1、设备简单易行、操作便利;2、不受研究对象的限制，几乎有可能包括所有的实用催化剂，可用于研究负载型或非负载型的金属、金属氧化物催化剂等;3、从能量的角度出发，原位地考虑活性中心和与之相应表面反应，提供有关表面结构的众多情报;4、很容易改变实验条件，如吸附条件、升温速度与程序等，从而可以获得更加丰富的资料;5、对催化剂制备参数非常敏感，有着高度的鉴别能力;6、在同一装置中，还可以进行测定催化剂其它性质如活性表面积、金属分散度以及催化剂中毒、再生等条件的研究等五、TPD技术的局限性:TPD是一种流动法，较适用于对实用催化剂的应用基础研究，对于纯理论性的基础研究工作尚存在着一定的不足，其局限性主要表面在以下几个方面1)对一级反应动力学的研究非常困难。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2)实验条件对TPD的影响
主要有6个参数： 1、载气流速(或抽气速率) 2、反应气体/载气的比例(TPR) 3、升温速率 4、催化剂颗粒大小和装量
升温速率的影响 升温速率增大，峰形变得尖锐,TPD峰容易重叠;
3)TPD过程中动力学参数的测定
TPD过程中，可能有以下现象发生： 分子从表面脱附，从气相再吸附到表面； 分子从表面扩散到次层，从次层扩散到表面； 分子在内孔的扩散。 依据催化剂的表面是否均匀可有两种情况计算TPD过程的动力学参 数，这两种情况分别是： 1.均匀表面的TPD理论 2.不均匀表面的TPD理论
二、实验装置和谱图定性分析
1)实验装置 三部分组成：a、气体净化与切换系统
b、反应和控温单元 c、分析测量单元
载气：高纯He、Ar或N2； 载气流速：30-50mL/min；
TPD实验基本操作一般可分为以下步骤：
（1）在反应器中装入少量催化剂（一般约为20-100mg），于程序控温加热升温炉中，进行加热，同时通入惰性气体（如He、Ar或N2） 进行脱附、净化，直至检测器（气相色谱）分析流出气体讯号不再变化为止；
取达到饱和时的峰面积为标定峰（A0），一直每次脉冲进入的气体量体积为V0， 吸附量可按下式计算：
V
V0 A0
A0
A1
A0
ห้องสมุดไป่ตู้
A2
A0
A3
待吸附饱和后，继续用载气吹扫至热导基线平衡，以脱出物理吸附，然后进行程 序升温。随着固体物质温度上升，预先吸附在固体物质表面的吸附分子，因热运
脱附速度的计算—Wigner-Polanyi方程：
N = -Vmd /dt = A nexp[- Ed( )/RT]
Vm 为单层饱和吸附量，N为脱附速率， A为脱附频率因子， 为单 位表面覆盖度，n为脱附级数， Ed( )为脱附活化能，是覆盖度的 函数，T为脱附温度。
脱附速度主要取决于温度和覆盖度。开始升温时，覆盖度很大， 脱附速度急剧的增加，脱附速度主要取决于温度；随着脱附分子的 脱出，覆盖度值也随之下降，当小至某值时，脱附速率由决定， 同时，脱附速率开始减小；最后当=0，速度也变为零。关系如下
TPD技术的主要优点在于：
1、设备简单易行、操作便利； 2、不受研究对象的限制，几乎有可能包括所有的实用催化剂，可用于研究负载型或非负载型的金属、金属氧化物催化剂等； 3、从能量的角度出发，原位地考虑活性中心和与之相应表面反应，提供有关表面结构的众多情报； 4、很容易改变实验条件，如吸附条件、升温速度与程序等，从而可以获得更加丰富的资料； 5、对催化剂制备参数非常敏感，有着高度的鉴别能力； 6、在同一装置中，还可以进行测定催化剂其它性质如活性表面积、金属分散度以及催化剂中毒、再生等条件的研究等
均匀表面的TPD理论
分子从表面脱附的动力学可用Polanyi-Wigner方程来描述。 忽略了分子从表面到次层的扩散和分子之间的相互作用。
（2）切断载气，通入预处理气进行还原或其它处理，同样在检测器中分析其结 果，直至预处理完毕；
（3）降温直至室温后，先通入惰性气体，以便赶走剩余在系统中和催化剂表面 上的剩余气体，直至检测器讯号不发生变化为止。此时催化剂活化完毕；
（4）在室温或某一设定温度（常采用的温度有50℃或100℃）下，在载气中脉冲 注入吸附气体如CO、NH3等，根据不同的测试目的选用不同的吸附气体，直至吸 附饱和为止（检出的峰面积不变即达到饱和）。
（5）在室温或设定温度下继续同载气吹扫，直至检测器讯号稳定为止；
（6）按一定的程序进行线性升温脱附，并同时检测其脱附气体中脱附出来的气 体组分，直到完全脱附为止。
在此过程中，惰性气体的流速、升温速率等因素对TPD技术尤为重要。惰性载 气的流速一般控制在30-100ml min-1，升温速率为10-15K min-1，其具体值要根据
第五章 程序升温 技术
11408024 张丹
程序升温分析技术（动态分析）
分子在催化剂表面发生催化反应要经历很多步骤，其中最 主要的是吸附和表面反应两个步骤，因此要阐明一种催化过程 中催化剂的作用本质及反应分子与其作用的机理，必须对下列 性能进行深入研究。
催化剂的吸附性能：
吸附中心的结构、 能量状态分布、 吸附分子在吸附中心上的吸附态等.
TPD所能提供的信息：
1、吸附类型(活性中心)的个数
2、吸附类型的强度(中心的能量)
3、每个吸附类型中质点的数目(活性中 心的密度)
4、脱附反应的级数
5、表面能量分析等方面的信息
通过分析TPD图谱，可以发现：根据 TPD曲线上峰的数目、峰的位置和峰面 积大小就回答吸附物种的数量以及其近 似浓度大小；通过不同的初始覆盖度或 不同的升温速度可以求出各个物种的脱 附活化能，因而就可以评价物种与表面 键合的强弱；根据解吸动力学的研究以 及结合其它手段如红外吸收光谱、核磁
TPD技术的局限性:
TPD是一种流动法，较适用于对实用催化剂的应用基础研究，对于纯理论性的基础研究工作尚存在着一定的不足，其局限性主要表 面在以下几个方面 1）对一级反应动力学的研究非常困难。 2）当产物比反应物更难以吸附在催化剂上时，反应物由于和产物的不断分离，从而抑制了逆反应的进行，使所得的实际转化率高于理 论计算的转化率。 3）加载气对反应有影响时，则所得结论的可信度下降。 4）不能用于催化剂寿命的研究。
程序升温技术
定义：当固体物质或预吸附某些气体的固体物质， 在载气流中以一定的升温速率加热时，检测流出气 体组成和浓度的固体(表面)物理和化学性质变化的 技术。
可分为：程序升温脱附(TPD)
程序升温还原(TPR) 程序升温表面反应(TPSR)
5.1 程序升温脱附技术TPD
一、程序升温 脱附基本原理 固体物质加热时，当吸附在固体表面的分子受热至能 够克服逸出时所需要越过的能垒（通常称为脱附活化能） 时，就产生脱附。由于不同吸附质与相同表面，或者相同 的吸附质与表面上性质不同的吸附中心之间的结合能力的 不同，脱附时所需要的能量也不同，因此，热脱附实验结 果不但反映了吸附质与固体表面的结合能力，也反映了脱
