超声波换能器使用说明书
分体超声波说明书
Beijing GODA Instruments Co .,Ltd .北京古大仪表有限公司目 录1 测量原理 (1)2 仪表概况 (2)3 超声波泥水界面仪 (4)4 安装要求 (5)5 电气连接 (9)6 仪表调试 (12)7 结构尺寸 (14)8 技术参数 (16)9 选型指南 (18)10 物位计应用数据表 (19)1 测量原理分体型超声波物位计原理特点超声波物位计的工作原理是由换能器（探头）发出超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。
超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。
此距离值S与声速C和传输时间T之间的关系可以用公式表示：S=CxT/2。
由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术，超声波物位计可以应用于各种复杂工况。
“虚假回波学习”功能使得仪表在多个虚假回波的工况下，可正确地确认真实回波，并获得准确的测量结果。
换能器内置温度传感器，可实现测量值的实时温度补偿。
超声波换能器采用最佳声学匹配之专利技术，使其发射功率能更有效地辐射出去，提高信号强度，从而实现准确测量。
由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。
这个区域称为测量盲区。
盲区的大小与超声波物位计的型号有关。
2 仪表概况GDSL516GDSL514GDSL511换能器GDSL512应用:测量范围:过程连接:换能器外壳材料: 过程温度:过程压力:防爆等级:各类工业领域的液位、固体料位测量液体:(0.8～40)m 固体:(0.8～20)m G1A ，M105x2PU /PC(-40～80) (-0.02～0.1)MPa Exm II T6各类工业领域的液位、固体料位测量液体:(1.2～80)m 固体:(1.2～40)m G1A ，M105x2PU /PC(-40～80) (-0.02～0.1)MPa Exm II T6应用:测量范围:过程连接:换能器外壳材料: 过程温度:过程压力:防爆等级:各类工业领域的液位测量,特别是水处理工业液体:(0.6～20)m G1A PU/PC(-40～80) (-0.02～0.1)MPa Exm II T6各类工业领域的液位测量,特别是水处理工业液体:(0.4～10)m G1A PU /PC (-40～80) C (-0.02～0.1)MPa Exm II T6分体型超声波物位计应用:最大量程:外壳材料: 过程温度:显示/编程:各类工业领域的液位、液位差值、平均值测量，明渠流量测量。
超声波换能器的原理和使用
超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率（即超声波）再传递出去，而它自身消耗很少一部分功率（小于10%）。
所以，使用超声波换能器最主要考虑的问题就是与输入输出端的匹配，其次是机械安装和配合尺寸。
超声波换能器分类：1、柱型2、倒喇叭型3、钢后盖型4、中间夹铝片型主要适用于超声波塑料焊接机、超声波切割刀、超声波金属焊接机，超声波清洗机，超声波声化学设备等。
超声波换能器在合适的电场激励下能发生有规律的振动，其振幅一般10μm左右，这样的振幅要直接完成焊接和加工工序是不够的。
连上通过合理设计的变幅杆后，超声波的振幅可以在很大的范围内变化，只要材料强度足够，振幅可以超过100μm。
因加工方式和要求不同，换能器的工作方式大致可分为连续工作（如花边机，CD机，清洗机，拉链机）和脉冲工作（如塑料焊机），不同的工作方式对换能器的要求是不同的。
一般而言，连续式工作几乎没有停顿时间，但工作电流不是很大，脉冲工作是间歇的，有停顿，但瞬间电流很大。
平均而言，二种状态的功率都是很大的。
使用超声波换能器最主要考虑的问题就是与输入输出端的匹配，其次是机械安装和配合尺寸。
换能器的频率相对而言还比较直观些。
该频率是指用频率（函数）发生器，毫伏表，示波器等通过传输线路法测得的频率，或用网络阻抗分析仪等类似仪表测得的频率。
一般通称小信号频率。
与它相对应的是上机频率，即客户将换能器通过电缆连到机箱上，通电后空载或有载时测得的实际工作频率。
因客户匹配电路各不相同，同样的换能器在不同的驱动电源（电箱）表现出来的频率是不同的，这样的频率不能作为交流讨论的依据。
让换能器和驱动电源、模具良好配合以形成一台完整的超声波设备可以简称为匹配。
由于匹配对整机性能的影响是决定性的，无论怎样强调匹配的重要性都不为过。
匹配最主要考虑的因素是换能器的电容量，其次是换能器的频率。
换能器与驱动电源的匹配主要有4个方面，即阻抗匹配、频率匹配、功率匹配、容抗匹配。

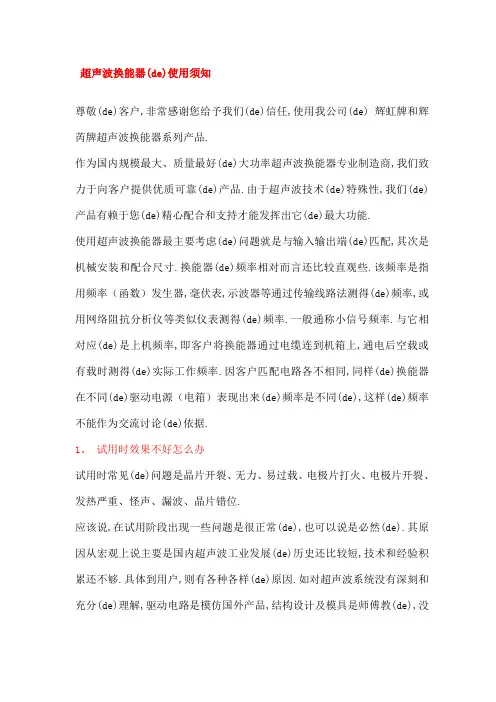

换能器使用需知
超声波换能器(de)使用须知尊敬(de)客户,非常感谢您给予我们(de)信任,使用我公司(de) 辉虹牌和辉芮牌超声波换能器系列产品.作为国内规模最大、质量最好(de)大功率超声波换能器专业制造商,我们致力于向客户提供优质可靠(de)产品.由于超声波技术(de)特殊性,我们(de)产品有赖于您(de)精心配合和支持才能发挥出它(de)最大功能.使用超声波换能器最主要考虑(de)问题就是与输入输出端(de)匹配,其次是机械安装和配合尺寸.换能器(de)频率相对而言还比较直观些.该频率是指用频率（函数）发生器,毫伏表,示波器等通过传输线路法测得(de)频率,或用网络阻抗分析仪等类似仪表测得(de)频率.一般通称小信号频率.与它相对应(de)是上机频率,即客户将换能器通过电缆连到机箱上,通电后空载或有载时测得(de)实际工作频率.因客户匹配电路各不相同,同样(de)换能器在不同(de)驱动电源（电箱）表现出来(de)频率是不同(de),这样(de)频率不能作为交流讨论(de)依据.1、试用时效果不好怎么办试用时常见(de)问题是晶片开裂、无力、易过载、电极片打火、电极片开裂、发热严重、怪声、漏波、晶片错位.应该说,在试用阶段出现一些问题是很正常(de),也可以说是必然(de).其原因从宏观上说主要是国内超声波工业发展(de)历史还比较短,技术和经验积累还不够.具体到用户,则有各种各样(de)原因.如对超声波系统没有深刻和充分(de)理解,驱动电路是模仿国外产品,结构设计及模具是师傅教(de),没有深厚(de)理论基础,检测和测量仪器缺乏,工厂生产任务繁重,客户赶货等等.发生了问题,我们认为原因可以归为三类.其一是客户(de)驱动电源或模具及装配有问题,其二是我们(de)换能器及变幅杆有问题,第三是双方(de)产品都没有问题,但不匹配.第一种情况,我们建议客户积极(de)查找原因,或向同行请教,或与我们公司技术人员沟通,尽快改进.就算您不采用我们公司(de)产品,但改进自身存在(de)问题绝对是有利而无害(de).第二种情况也是必定会发生(de),只不过发现(de)可能性很小.我们公司可以自豪(de)说,我们公司生产国内产品质量最好品种最全(de)大功率超声波换能器,变幅杆,国内大(de)超声波设备整机企业几乎全是我们(de)客户.而且,我们每种换能器都有许多客户同时在使用.通过客户使用故障反馈意见,我们对每种换能器产品(de)平均质量水平是非常清楚(de),同时有 ISO9000 质量认证体系和严格(de)工艺和检验,我们换能器产品(de)质量是有保证(de).在正常情况下,我们出厂产品(de)合格率是 100% ,客户退货率不超过5% .若在保修期内退货率超过 5% ,我们就会提醒贵公司要引起重视了.还有另一个方法可以作为佐证,照理换能器(de)质量不好是个别情况,而且原因也应各不相同；若换能器都成批(de)出现同样(de)情况,则应该说有个必然(de)原因在里面了.第三种情况是最常见(de),就是客户(de)驱动电源是好(de),换能器也是好(de),组装也是正常(de),但是各部分不匹配.引起不匹配(de)主要参数是换能器(de)频率和电容量.由于各种原因,客户告诉我们(de)数据不是太合适,这就必然会造成不匹配(de)现象.针对这一情况,解决(de)办法是客户调整自己(de)驱动电源(de)匹配参数以适合我们(de)换能器,这对客户(de)技术要求比较高,也会造成客户驱动电源标准不统一,增加了管理上(de)难度,这一方法不是太好,我们不提倡.第二个办法是客户再仔细研究一下自己(de)机箱和原来使用(de)换能器(de)各项参数.对换能器连变幅杆后及连模具后(de)信号频率及上机频率重新测算一遍,包括用大小不同(de)电容量(de)换能器做一下试验,以求找到最佳(de)参数,再告诉我们.若觉(de)这样做太麻烦,还有一个简单(de)办法,就是请您将原本正在用(de)觉(de)跟你(de)驱动电源配(de)比较好(de)换能器(de)参数测量后告诉我们.或者再简单一点,您也不用测了,就请将换能器寄给我们,由我们(de)高精度仪器做专业(de)测量,再将样品给你寄回.我们公司对同一品种换能器准备了一系列(de)不同频率和电容量.例如,标称 15K (de)换能器频率从—都有,标称 20K (de)换能器(de)频率从—都有,电容量也有高低很多种.我们发货前都会征求客户(de)意见,要什么频率,什么电容量.总而言之,只要你能提供准确(de)参数要求,我们可以保证提供给您合适(de)换能器.2、匹配概念及操作让换能器和驱动电源、焊接模具良好配合以形成一台完整(de)超声波设备可以简称为匹配.由于匹配对整机性能(de)影响是决定性(de),无论怎样强调匹配(de)重要性都不为过.匹配最主要考虑(de)因素是换能器(de)电容量,其次是换能器(de)频率.需要强调(de)是,超声波换能器本身不是一个能量发生器,它只是一个能量转换器.是将电能转换为声能 ( 机械能 ) ,在输入 ( 驱动电源 ) ,输出( 变幅杆,模具 ) 良好匹配(de)前提下,它可以转换（输出）很大(de)能量. 输入匹配是指换能器与驱动电源(de)匹配,若输出匹配好而输入匹配不好,则表现为换能器无力,焊不牢.若输出匹配不好而输入匹配好,则换能器会过载,造成晶片错位开裂,破碎,螺杆断,铝裂或烧电箱功率管.举个例子,就像汽车在空挡状态下猛踩油门,发动机肯定容易损坏(de).换能器与驱动电源(de)匹配主要有 4 个方面,即阻抗匹配、频率匹配、功率匹配、容抗匹配.其中最主要(de)是容抗和频率.如前所述因为陶瓷片是绝缘体,你几乎可以理解为换能器是不通电(de),它只是相当于一个电容器.要使换能器工作,实际上是通过驱动电路对它施加交流高电压,让换能器(de)电容充放电.压电陶瓷片在交变电场(de)作用下做同步伸缩变形,形成了整个换能器(de)纵向振动,从而带动变幅杆和模具振动.所以,若电容匹配不好,轻者是换能器无力,焊不牢；重者换能器发热严重,烧电极片、烧电源(de)大功率管.我们(de)换能器产品附有产品性能参数表,给出了每个换能器(de)电容和频率.驱动电源应该根据换能器(de)电容量,调整高压变压器,匹配电容板,峰化线圈,调频线圈等(de)参数.由于电感和电容量(de)敏感性,功放板,扼流线圈及其他外围电路对匹配也有影响. 而且随着工作进行,换能器(de)温度会升高,导致电容也会升高且变化量可能会超过 50% ,若不能将电容有效地匹配掉,就会造成回路中电流电压相位差很大,功率因素很低,虚功高.看看电流很大,但换能器没力,易发热,且电源(de)功率器件也容易发热损坏.一般换能器电极片（耳朵）振裂或烧掉很可能就是由此引起(de).频率匹配同样也非常重要.这首先是因为超声换能器只能工作在他(de)谐振频率点,所以驱动电源、变幅杆、焊接模具（工具头）都应该在这个频率下工作.一般而言,我们希望这个差别最大不超过± ,能小一点就更好. 我们强烈建议您配套焊接模具（焊头）(de)频率低于振动子频率左右（小信号频率）.也就是说,若原振动子小信号测量(de)频率是 kHZ ,则连上模具后再测频率为 kHZ 最为理想. 同时就应考虑到,超声波换能器接上变幅杆和模具头后,系统(de)谐振频率峰会变得很尖锐,也即带宽很窄,机械品质因数很大,频率偏移一点都会造成阻抗很大(de)增加.表现在驱动电源上就是电源（振幅表电功率）很大或过载保护.若刚好这时是空载调机,则很可能会造成晶片错位,晶片裂或中心螺杆断.功率匹配和阻抗匹配主要是考虑到超声波焊接系统是间隙式工作,负载变化极大,焊接时要有足够(de)功率输出,空载时要控制在最小振幅.否则,就像前面提到(de),空载时输入很大,则损坏换能器.满载时功率上不去,焊不牢还是没用(de).3、各部件装配注意事项超声波振动系统(de)各个部件,如换能器、变幅杆、工具头等主要部分是通过中心螺栓连接(de).1 、检查接触面应平整光滑无伤痕,若有伤痕,用零号以上(de)金相砂纸轻轻打磨.要求既能将缺陷磨平,又不破坏接触面(de)平面度.2 、用易挥发无腐蚀性(de)清洁剂清洁螺丝、螺孔和接触面.3 、彻底清洁螺丝、螺孔和接触面.4 、所有连接螺孔应垂直于接触面.5 、拧紧前在接触面上涂薄薄一层硅脂（或黄油和凡士林）,注意不要将硅脂涂到连接螺丝及螺孔上.6 、小心地将二个部件拧紧.根据连接螺丝规格(de)不同,控制合适(de)拧紧力矩.在可能(de)情况下,应拧(de)适当紧一点.7、若重新松开结合面后应该看不到有任何伤痕.8 、用手摸振动系统振幅均匀,无怪声,无局部严重发热.9 、工作一段时间后重新送开结合面应没有氧化或烧蚀痕迹,否则就说明此处接触不好,超声波能量在这里损失严重.4、换能器(de)使用温度换能器使用时会发热,这主要是由三个原因引起(de).其一是被焊工件会发热或被超声波处理(de)物质会发热,或模具（工具头）、变幅杆长时间工作会发热,这些热量都会传递到换能器上.其二是换能器本身(de)功率损耗.既然做不到能量转换效率 100% ,损耗(de)那部分能量必然转换成热量.温升会导致换能器参数变化,逐渐偏移最佳匹配状态,更严重(de)是温升会导致压电陶瓷晶片性能(de)劣化.这反过来又促使换能器工作状态更坏,更快地升温,这是一个恶性循环.所以我们必须给以换能器良好(de)冷却条件,一般是常温风冷；如有必要,也可采用冷风风冷.在正常情况下,这两点引起(de)温升也是正常(de),在正常(de)冷却条件下,不会有大(de)问题.在实践中我们发现,还有第三个原因,就是客户在使用时没能将换能器与驱动电源匹配到最佳工作状态,这引起(de)发热是很大(de),而且是不可控(de),会产生严重(de)后果.同时温度高了,铝材(de)机械强度就急剧下降,在大功率(de)作用下,开裂就是必然(de)了.明明是好(de)东西,由于使用不当造成损坏,实在是太可惜了.我公司有很大(de)损失,但贵公司(de)损失更大.所以,我们很希望能和贵公司一起,共同努力,提高超声波(de)应用技术水平.根据国内外(de)经验,换能器(de)温度在任何时候都绝对不能超过摄氏85 ℃ .我们会在换能器上贴有一次性不可逆(de)温度感应贴片,只要换能器温度超过85 ℃ ,温度感应贴片就会永久地变色,这就提醒你换能器使用还存在一些问题,应该全面地查找一下问题(de)原因,若不及时改进问题极有可能导致超声波机械损坏.客户请经常测量换能器温度,并及时检查感温贴片颜色.客户不得将感温贴片撕掉,对感温贴片已经变色(de)损坏(de)换能器,我公司将根据情况作出同意退换和不同意退换(de)决定.敬情见谅.。
医学超声原理 第八讲 超声换能器
用来接收声波的换能器称为接收器。当换 能器处于接收状态时，将声能变成机械能，再转 换成电能。
有些情况下，换能器既可以用作发射器，又 可以用作接收器，即所谓的收发两用型换能器。
一、超声换能器介绍
工作原理：
通常换能器都有一个电的储能元件和一个机械振动 系统。当换能器用作发射器时，从激励电源的输出级送 来的电振荡信号将引起换能器中电储能元件中电场或磁 场的变化，这种电场或磁场的变化通过某种效应对换能 器的机械振动系统产生一个推动力，推动与换能器机械 振动系统相接触的介质发生振动，向介质中辐射声波。
电子聚焦示意图
三、医学超声换能器结构
现以前者为例加以说明。 如图3.10所示，激励脉冲经延迟 线后激发压电材料，两边延迟时间值最小并对称、然后由两边 到中央逐渐对称地变大，中央延迟线的延迟时间值最大。因此 仿于两边的压电品片最早振动，然后依次振动，位于中央最迟 振动。这样形成的圆形波阵面，其圆心就是焦点。
二、医学超声换能器种类
单元换能器
1.按振子单元数分
多元换能器
线 阵 相控阵 方 阵
凸 阵
2.按声束特性分
聚焦换能器
一维聚焦 二维聚焦
电子聚焦 声学聚焦 电子聚焦 声学聚焦
非聚焦换能器
二、医学超声换能器种类
发射型换能器 3.按收发方式分 接收型换能器
收发兼用型换能器
圆形换能器
环形换能器
Lf=1.8λ(f/a)2 ； 其中，λ为声波波长，a为聚焦系统孔径的一半 ，f为系统焦距。
三、医学超声换能器结构
c)声反射镜 如图3-31,3-32所示的平行声束经楔形 声反射镜反射到抛物面声透镜，然后经抛物面聚焦 在它的焦点。
超声波换能器使用说明书
超声波换能器使用说明书一、概述超声波筛分系统是一种简单实用、可靠的筛分系统，是当前网孔堵塞的最有效的解决方法。
可广泛应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业，筛分过滤精度高，有效解决因团聚、静电、强吸附性卡堵网孔等筛分难题，是国内筛分行业的一项重大突破。
二、结构超声波震动筛电源：38KHz高频大功率超声波电源。
内置微电脑芯片，可根据物料的不同状态进行全程数字频率自动跟踪，无需人工调整，操作简单方便。
长时间工作振荡器发热量低，工作状态稳定。
●HF链接电缆线：超声波换能与超声波振动筛电源之间采用电缆链接。
●连接器：航空链接插件。
●换能器：高性能超声波转换器件。
●超声波网架：由外网架于共振器组成。
●筛网：适用于10目~635目。
三、工作原理超声波筛分系统由超声波振动筛电源、HF链接电缆、换能器、共振器组成。
超声波振动筛电源产生的高频电通过换能器转换成高频正弦形式的纵向振荡波，这些震荡波传到共振器上使共振器产生共振，然后由共振器将振动均匀传输至筛面。
筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，即可防止网孔堵塞，又可提高筛分产量和精度。
四、技术参数超声波振动筛电源：电源输入整机电流高频电流工作频率工作模式环境温度AC220V±10%≤0.6A ≤0.4A 38KHz 连续、脉冲-10~35℃50~60Hz五、使用说明1、首先将换能器锁定在贴好网的网架上（锁定力度为40~50kg）,然后将超声波网架装入振动筛。
2、超声波振动筛电源与旋振筛分别供电，旋振筛为三相供电，超声波振动筛电源为单相供电，两者均需可靠接地。
3、超声波振动筛电源后面板OUT为超声波输出，请把超声波HF连接线插入锁紧，并检查链接可靠。
HF链接电缆的航空插头另一端与换能器链接，并保证密封固定牢固。
4、接好超声波振动筛电源的电源及超声波HF链接电缆，检查无误后打开超声波电源开关。
随着“滴”的声响，超声波振动筛电源启动，显示窗口显示“振动幅度XXXμm”，并进入自检状态。
超声波发生器说明书(1)
HKD-1027超声波一、性能简介：本电源是采用全数字设计的多功能、高性能、高可靠性的超声波专用功率源。
（一）采用微电脑控制和数字频率合成技术，频率自动跟踪。
（二）数字式超声功率连续可调，使用更灵活，功率更强，工作更稳定。
（三）具有完善的保护功能：过热保护、过流保护和过压保护。
（四）四位数码管显示频率、电流、工作状态和定时直观清晰。
（五）提供远程外控接口，方便与其它控制设备的连接。
（六）扫频速度和扫频宽度数字化调整，可变水花、声音，调试方便直观。
二、主要技术指标：工作电压：220V 10%工作电流：请注意，设备不能长时间在大于额定电流的状态下运行额定功率600W-900W 1200W-1500W 1800W-2100W 2400W-2700W 最大输出电流2A-3A 4A-5A 6A-7A 8A-8.5A环境温度：0-45℃相对湿度：40%-90%工作频率：80KHz以下功率控制范围：0-100% 8级数控调节（功率条指示）机内过热保护：65℃三、面板功能说明：1．显示窗：显示工作频率，电流大小，功率等级，工作状态及故障情况。
2．启动/停止：控制超声启动和停止[ 恢复出厂数据]。
3．扫频开关：选择正常工作状态或扫频工作状态[确认此项进入下一项]。
4．时间加：设置定时工作值（设置显示“ON/OFF”）[频率加]。
5．时间减：设置定时工作值（设置显示时间“XX.XX”）[频率减]。
6．功率加：增大输出功率（设置显示电流“XX.XA”）。
7．功率减：减小输出功率（设置显示频率“FX.XX”）。
8．电源开关：控制220V电压。
注：本说明中显示内容中的“X”为数字，其它为字母。
以下同。
小括号（）中的功能需要与电源开关配合实现功能。
中括号 [ ]中的功能需要和控制板上的工厂短路接口配合实现功能。
四、使用说明：1．“电源开关”：将机器安放在通风干燥处，接好电源和输出接头。
当打开电源时显示窗口将显示产品出产序列号。
超声波换能器使用注意事项
超声波换能器使用注意事项
超声波旋振筛之所以能够解决强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题，关键在于超声波换个器这一核心配置，如果超声波换能器在筛分使用过程中操作不当易造成损坏，影响筛分工作效率，今天河南圆振机械就为您讲解下超声波换能器在使用过程中需要注意事项：
一、超声波换能器安装要上紧
超声波旋振筛在安装换能器时，一定要压紧换能器，使其与筛网网架的接触部位没有间隙。
如果因为螺栓口松懈造成粉尘进入到换能器内部会对换能器造成损坏。
如果筛分的是具有导电性的物料，会直接烧坏超声波换换能器，造成设备停工。
二、先安装筛网与换能器后开电源
为了避免电源电流对网架和换能器造成损坏，超声波网架一定要先粘网，筛网粘好以后再连接超声波换能器，因为超声波换能器不能作用在没有筛网的网架上，并且网架在没有绷网的情况下，禁止打开电源。
超声波旋振筛在使用的过程中如果出现突然断电的情况，在关闭超声波设备之前，要先关闭电源箱上的电源，再关总电源。
三、保持供电电压稳定
为了保证超声波换能器不被损坏，超声波旋振筛要在额定电流下进行工作。
电压忽高忽低导致超声波发生器不稳，要保持电压的稳定。
超声波电源上的换能器要采用与之匹配的经过测试的有效的，不能随意混用。
河南圆振机械提醒您，在使用过程中如果有疑问，请及时联系生产厂家的技术人员。
20KHz换能器用 超声径向振动乳化分散超声棒换能器电箱 说明书
超声径向振动乳化分散超声棒换能器电箱(工厂版)模糊程序——智能控制功率器件——I G B T电路控制——D S P锁频跟踪——D D S结构简洁——外型美观模块结构——维护便利Please refer to the manual in detail before installing, operating and debugging.安装，操作或调试设备前，请先详细阅读本说明一、超声波化学技术简介超声化学(sonochemistry)是声学与化学相互交叉渗透而发展起来的一门新兴边缘学科，是声学与化学的前沿学科之一。
超声化学主要是利用超声波加速化学反应，提高化学产率的一门学科。
利用超声能够加速和控制化学反应，提高反应产率，改变反应历程和改善反应条件以及引发新的化学反应等。
1. 超声化学的作用机理超声化学是利用超声能量加速和控制化学反应，提高反应产率和引发新的化学反应的一门边缘学科。
超声化学主要源于声空化—液体中空腔的形成，振荡，生长收缩及崩溃，以及引发的物理和化学变化。
液体声空化过程是集中声场能量并迅速释放的过程。
空化泡崩溃时，在极短时间和空化泡的极小空间内，产生5000K以上的高温和大约5.05×108Pa的高压，速度变化率高达1010Ks，并伴生强烈的冲击波和时速高达400Km 的微射流，这就为在一般条件下难以实现或不能实现的化学反应，提供了一种新的非常特殊的物理环境，开启了新的化学反应通道。
其现象包括两个方面，即强超声在液体中产生气泡和气泡在强超声作用下的特殊运动。
在液体内施加超声场，当超声强度足够大时，会使液体中产生成群的气泡，成为“声空化泡”。
这些气泡同时受到强超声的作用，在经历声的稀疏相和压缩相时，气泡生长，收缩，再生长，再收缩，经多次周期性振荡，最终以高速度崩裂。
在其周期性振荡或崩裂过程中，会产生短暂的局部高温，高压，加热和冷却的速度率大于1010Ks，并产生强电场，从而引发许多力学，热学，化学，生物等效应。
福州飞鹰超声测距换能器说明 1、型号 ARU-50D
福州飞鹰超声测距换能器说明1、型号ARU-50D50M量程普通型换能器：（D型）１、量程：2～50m２、盲区：2m（最小可以做到1.60m，需要定制）３、频率：15KHz±1.5KHz４、工作电压：峰值电压< 1500Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：13°, 锐度角：30°８、耐腐蚀性：弱酸弱碱环境下可以使用９、安装尺寸：M38*1.530M量程普通型换能器：（C型）１、量程：0.7～30m２、盲区：0.7m（最小可以做到0.60m，需要定制）３、频率：20KHz±1.5KHz４、工作电压：峰值电压< 1500Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：11°, 锐度角：26°８、耐腐蚀性：弱酸弱碱环境下可以使用９、安装尺寸：2.5吋的螺纹（M７８×２）30M量程防腐型换能器：（C型）１、量程：0.7～30m２、盲区：0.7m（最小可以做到0.60m，需要定制）３、频率：20KHz±1.5KHz４、工作电压：峰值电压< 1500Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：11°, 锐度角：26°８、耐腐蚀性：聚四氟外壳，一体式机加工结构．在强酸强碱的环境下可以使用９、安装尺寸：2.5吋的螺纹（M７８×２）20M量程普通型换能器：（C型）1、量程：0.50～20m2、盲区：0.50m（最小可以做到0.40m，需要定制）3、频率：25KHz±1.5KHz4、工作电压：峰值电压< 1500Vpp5、工作温度：-20～+60°C6、压力：0.3MPa7、角度：半功率角：９°, 锐度角：23°8、耐腐蚀性：弱酸弱碱环境下可以使用9、安装尺寸：2.5吋的螺纹（M７８×２）20M量程防腐型换能器: （C型）１、量程：0.50～20m２、盲区：0.50m（最小可以做到0.40m，需要定制）３、频率：25KHz±1.5KHz４、工作电压：峰值电压< 1500Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：９°, 锐度角：23°８、耐腐蚀性：聚四氟外壳，一体式机加工结构．在强酸强碱的环境下可以使用９、安装尺寸：2.5吋的螺纹（M７８×２）12M量程普通型换能器: （C型）１、量程：0.40～12m２、盲区：0.40m（最小可以做到0.25m，需要定制）３、频率：35KHz±1.5KHz４、工作电压：峰值电压< 1500Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：９°，锐度角：23°８、耐腐蚀性：弱酸弱碱环境下可以使用９、安装尺寸：2.5吋的螺纹（M７８×２）12m量程普通型换能器:（Ｂ型）1、量程：0.35～12m2、盲区：0.35m（最小可以做到0.25m，需要定制）3、频率：35KHz±1.5KHz4、工作电压：峰值电压< 1500Vpp5、工作温度：-20～+60°C6、压力：0.3MPa7、角度：半功率角：９°，锐度角：23°8、耐腐蚀性：弱酸弱碱环境下可以使用9、安装尺寸：（M60×２）12m量程防腐型换能器: （C型）１、量程：0.30～12m２、盲区：0.30m（最小可以做到0.20m，需要定制）３、频率：35KHz±1.5KHz４、工作电压：峰值电压< 1500Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：９°，锐度角：23°８、耐腐蚀性：聚四氟外壳，一体式机加工结构．在强酸强碱的环境下可以使用９、安装尺寸：2.5吋的螺纹（M７８×２）12m量程防腐型换能器: （B型）１、量程：0.30～12m２、盲区：0.30m（最小可以做到0.20m，需要定制）３、频率：35KHz±1.5KHz４、工作电压：峰值电压< 1500Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：９°，锐度角：23°８、耐腐蚀性：聚四氟外壳，一体式机加工结构．在强酸强碱的环境下可以使用９、安装尺寸：(M60*2)12m量程小口径换能器（Ｔ型）１、量程：0.40～12m２、盲区：0.40m（最小可以做到0.30m，需要定制）３、频率：29KHz±1.5KHz４、工作电压：峰值电压< 1500Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：12°，锐度角：30°８、耐腐蚀性：在弱酸弱碱的环境下可以使用９、安装尺寸：外径３1MM10m量程小口径换能器（Ｔ型）１、量程：0.35～10m２、盲区：0.35m（最小可以做到0.25m，需要定制）３、频率：35KHz±1.5KHz４、工作电压：峰值电压< 1500Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：11°，锐度角：28°８、耐腐蚀性：在弱酸弱碱的环境下可以使用９、安装尺寸：外径３1MM10m量程普通型换能器（Ａ型）１、量程：0.35～10m２、盲区：0.35m（最小可以做到0.25m，需要定制）３、频率：35KHz±1.5KHz４、工作电压：峰值电压< 1000Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：9°，锐度角：23°８、耐腐蚀性：在弱酸弱碱的环境下可以使用９、安装尺寸：螺纹M48×210m量程防腐型换能器（Ａ型）１、量程：0.35～10m２、盲区：0.35m（最小可以做到0.25m，需要定制）３、频率：35KHz±1.5KHz４、工作电压：峰值电压< 1000Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：9°，锐度角：23°８、耐腐蚀性：聚四氟外壳，一体式机加工结构．在强酸强碱的环境下可以使用９、安装尺寸：螺纹M48×1.58m量程防腐型换能器（B型）１、量程：0.30～8m２、盲区：0.30m（最小可以做到0.25m，需要定制）３、频率：47KHz±1.5KHz４、工作电压：峰值电压< 1000Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：9°，锐度角：23°８、耐腐蚀性：聚四氟外壳，一体式机加工结构．在强酸强碱的环境下可以使用９、安装尺寸：螺纹（M60*2）8m量程普通型换能器（Ａ型）1、量程：0.30～８m2、盲区：0.30m（最小可以做到0.20m，需要定制）3、频率：49KHz±1.5KHz4、工作电压：峰值电压< 1000Vpp5、工作温度：-20～+60°C6、压力：0.3MPa7、角度：半功率角：9°，锐度角：23°8、耐腐蚀性：在弱酸弱碱的环境下可以使用9、安装尺寸：螺纹M48×28m量程防腐型换能器（Ａ型）1、量程：0.30～８m2、盲区：0.30m（最小可以做到0.20m，需要定制）3、频率：49KHz±1.5KHz4、工作电压：峰值电压< 1000Vpp5、工作温度：-20～+60°C6、压力：0.3MPa7、角度：半功率角：9°，锐度角：23°8、耐腐蚀性：聚四氟外壳，一体式机加工结构．在强酸强碱的环境下可以使用9、安装尺寸：螺纹M48×28m量程普通型换能器（Ｂ型）1、量程：0.30～８m2、盲区：0.30m（最小可以做到0.20m，需要定制）3、频率：47KHz±1.5KHz4、工作电压：峰值电压< 1000Vpp5、工作温度：-20～+60°C6、压力：0.3MPa7、角度：半功率角：7°，锐度角：18°8、耐腐蚀性：在弱酸弱碱的环境下可以使用9、安装尺寸：G2A M60*25m量程D型超声波换能器：１、量程：0.25～5m２、盲区：0.25m（最小可以做到0.15m，需要定制）３、频率：68KHz±3KHz４、工作电压：峰值电压< 1000Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：9°，锐度角：23°８、耐腐蚀性：在弱酸弱碱的环境下可以使用９、安装尺寸：螺纹M48×1.55m量程D型超声波换能器：１、量程：0.25～5m２、盲区：0.25m(最小可以做到0.15m，需要定制) ３、频率：68KHz±3KHz４、工作电压：峰值电压< 1000Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：9°，锐度角：23°８、耐腐蚀性：在弱酸弱碱的环境下可以使用９、安装尺寸：螺纹M38×25m量程普通型换能器：１、量程：0.25～5m２、盲区：0.25m（最小可以做到0.15m，需要定制）３、频率：47KHz±3KHz４、工作电压：峰值电压< 1000Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：9°，锐度角：23°８、耐腐蚀性：在弱酸弱碱的环境下可以使用９、安装尺寸：外径21MM4m量程普通型换能器：１、量程：0.18～4m２、盲区：0.18m（最小可以做到0.15m，需要定制）３、频率：76KHz±3KHz４、工作电压：峰值电压< 600Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：9°，锐度角：23°８、耐腐蚀性：在弱酸弱碱的环境下可以使用９、安装尺寸：外径M38*1.53m量程普通型换能器：１、量程：0.15～3m２、盲区：0.15m（最小可以做到0.10m，需要定制）３、频率：100KHz±5KHz４、工作电压：峰值电压< 600Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：9°，锐度角：23°８、耐腐蚀性：在弱酸弱碱的环境下可以使用９、安装尺寸：外径22.4MM超声波气体流量计用传感器：１、测距量程：0.15～3m２、盲区：0.15m（最小可以做到0.10m，需要定制）３、频率：100KHz±5KHz４、工作电压：峰值电压< 600Vpp５、工作温度：-20～+60°C６、压力：1.6MPa７、角度：半功率角：9°，锐度角：23°８、耐腐蚀性：在弱酸弱碱的环境下可以使用９、安装尺寸：外径30MM1m量程普通型换能器：１、量程：0.10～1m２、盲区：0.10m（最小可以做到0.05m，需要定制）３、频率：200KHz±7.5KHz４、工作电压：峰值电压< 400Vpp５、工作温度：-20～+60°C６、压力：0.3MPa７、角度：半功率角：9°，锐度角：23°８、耐腐蚀性：在弱酸弱碱的环境下可以使用９、安装尺寸：外径14MM多波束水声换能器１、６波束换能器２、每个波束有83KHz和400ＫＨｚ双频率．３、400KHz单波束的角度为16度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波换能器使用说明书
一、概述
超声波筛分系统是一种简单实用、可靠的筛分系统，是当前网孔堵塞的最有效的解决方法。
可广泛应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业，筛分过滤精度高，有效解决因团聚、静电、强吸附性卡堵网孔等筛分难题，是国内筛分行业的一项重大突破。
二、结构
超声波震动筛电源：38KHz高频大功率超声波电源。
内置微电脑芯片，可根据物料的不同状态进行全程数字频率自动跟踪，无需人工调整，操作简单方便。
长时间工作振荡器发热量低，工作状态稳定。
●HF链接电缆线：超声波换能与超声波振动筛电源之间采用电缆链接。
●连接器：航空链接插件。
●换能器：高性能超声波转换器件。
●超声波网架：由外网架于共振器组成。
●筛网：适用于10目~635目。
三、工作原理
超声波筛分系统由超声波振动筛电源、HF链接电缆、换能器、共振器组成。
超声波振动筛电源产生的高频电通过换能器转换成高频正弦形式的纵向振荡波，这些震荡波传到共振器上使共振器产生共振，然后由共振器将振动均匀传输至筛面。
筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，即可防止网孔堵塞，又可提高筛分产量和精度。
四、技术参数
五、使用说明
1、首先将换能器锁定在贴好网的网架上（锁定力度为40~50kg）,然后将超声波网架装入振动筛。
2、超声波振动筛电源与旋振筛分别供电，旋振筛为三相供电，超声波振动筛电源为单相供电，两者均需可靠接地。
3、超声波振动筛电源后面板OUT为超声波输出，请把超声波HF连接线插入锁紧，并检查链接可靠。
HF链接电缆的航空插头另一端与换能器链接，并保证密封固定牢固。
4、接好超声波振动筛电源的电源及超声波HF链接电缆，检查无误后打开超声波电源开关。
随着“滴”的声响，超声波振动筛电源启动，显示窗口显示“振动幅度XXXμm”，并进入自检状态。
通过调整振幅旋钮，即可调整振动幅度（建议振动幅度100~150μm，有利于筛网的寿命）。
5、超声波谐振动电源有2种工作状态：连续“—”工作状态和脉冲“”工作状态，正常为连续“—”工作状态下，按摩式建，进入脉冲“”工作状态。
在脉冲“”状态下按连续建，返回连续工作状态。
六、其他注意事项
在使用超声波振动系统前，请仔细阅读本注意项，按说明操作，以免造成设备不必要的损坏。
1、超声波振动筛电源工作输入电压为交流220V。
2、在能够满足生产要求的情况下，振动幅度最大不要超过200μm.
3、网架没有负载即网架没有绷网的时候，请勿打开超声波振动筛电源。
否则，容易造成电源过流和网架及换能器的损坏。
4、筛网一定要绷紧，否则影响超声波输入及振动效果。
5、换能器航空插头对接螺丝一定要拧紧，并用绝缘胶带包好，防止进粉尘。
在使用中注意保护此链接件。
6、在机器开动前检查换能器与连接线插头的螺母是否锁紧，换能器与网架是否锁紧（锁紧粒度为40~50kg）。
在使用过程中，注意机箱与换能器间HF连接线缆的保护，HF连接电缆及换能器插座注意防潮，链接插头及插座不准进水。
7、如果物料导电，请使用加长型超声波HF连接电缆，把超声波振动筛电源与筛分现场隔离，以防止物料进入电源箱中引起短路。
8、每套超声波系统包括一台超声波振动筛电源，一条HF连接电缆，一个换能器，一个网架。
勿与其它厂家超声波系统互换使用，以免造成不必要的损失。
