电子设备装接工(高级)
电子设备装接工(高级)没有答案
国家职业资格认证电子设备装接工（高级）认证模拟试题第一部分模拟试题第一题单项选择题(在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内)1、电流通过人体，对人体的危害最大的是( )。
A、左手到脚B、右手到脚C、脚到脚D、手到手2、对直接接入式电能表进行调换工作前，必须使用电压等级合适而且合格的验电器进行验电，验电时应对电能表( )验电。
A、进线的各相B、接地线C、进出线的各相D、出线的各相3、胸外心脏挤压法恢复触电者心跳时，应每( )s一次。
A、1B、2C、3D、54、进行口对口人工呼吸时，应每( )s一次为宜。
A、2B、3C、5D、105、当发现有人员触电时，应做到( )。
A、首先使触电者脱离电源B、当触电者清醒时，应使其就地平躺，严密观察C、高处触电时应有预防摔伤的措施D、以上A、B、C、说法均正确6、室外高压设备发生接地故障，人员不得接近故障点( )以内。
A、10mB、1mC、8mD、5m7、正常情况下，我国的安全电压定为( )。
A、220VB、380VC、50VD、36V8、穿管导线的截面总和不能超过管子有效面积的 ( )。
A、80%B、60%C、40%D、20%9、用兆欧表测量绝缘电阻时，为了去除表面泄露的影响，应将产生泄漏的绝缘体表面( )。
A、直接接地B、接到兆欧表的G端子C、接到兆欧表的L端子D、接到兆欧表的E端子10、埋设在地下的接地体应焊接连接，埋设深度应大于( )。
A、0.4mB、0.6mC、0.8mD、1.0m11、电网运行中的变压器高压侧额定电压不可能为 ( )。
A、110kVB、123kVC、10kVD、35kV12、在低压三相四线制回路中，要求零线上不能( )。
A、装设电流互感器B、装设电表C、安装漏电保护器D、安装熔断器13、某一型号单相电能表，铭牌上标明C，1667r／kWh，该表转盘转一圈所计量的电能应为( )。
A、1.7WhB、0.6WhC、3.3WhD、1.2Wh14、电器设备的金属外壳接地属于( )。

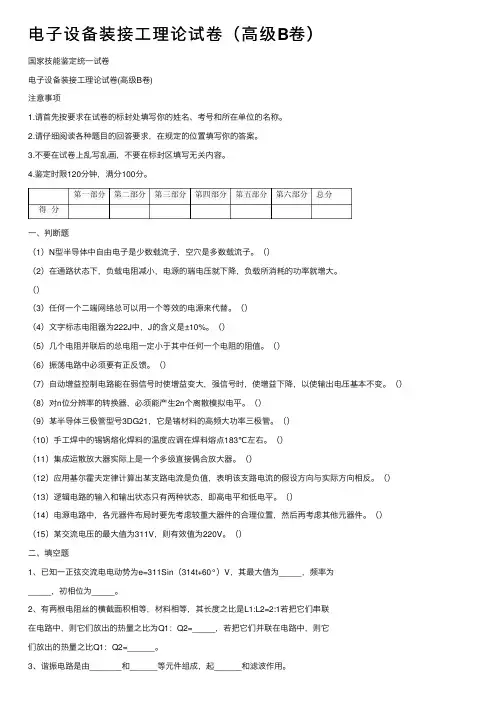

电子设备装接工理论试卷（高级B卷）
电⼦设备装接⼯理论试卷（⾼级B卷）国家技能鉴定统⼀试卷电⼦设备装接⼯理论试卷(⾼级B卷)注意事项1.请⾸先按要求在试卷的标封处填写你的姓名、考号和所在单位的名称。
2.请仔细阅读各种题⽬的回答要求，在规定的位置填写你的答案。
3.不要在试卷上乱写乱画，不要在标封区填写⽆关内容。
4.鉴定时限120分钟，满分100分。
⼀、判断题（1）N型半导体中⾃由电⼦是少数载流⼦，空⽳是多数载流⼦。
（）（2）在通路状态下，负载电阻减⼩，电源的端电压就下降，负载所消耗的功率就增⼤。
（）（3）任何⼀个⼆端⽹络总可以⽤⼀个等效的电源来代替。
（）（4）⽂字标志电阻器为222J中，J的含义是±10%。
（）（5）⼏个电阻并联后的总电阻⼀定⼩于其中任何⼀个电阻的阻值。
（）（6）振荡电路中必须要有正反馈。
（）（7）⾃动增益控制电路能在弱信号时使增益变⼤，强信号时，使增益下降，以使输出电压基本不变。
（）（8）对n位分辨率的转换器，必须能产⽣2n个离散模拟电平。
（）（9）某半导体三极管型号3DG21，它是锗材料的⾼频⼤功率三极管。
（）（10）⼿⼯焊中的锡锅熔化焊料的温度应调在焊料熔点183℃左右。
（）（11）集成运散放⼤器实际上是⼀个多级直接偶合放⼤器。
（）（12）应⽤基尔霍夫定律计算出某⽀路电流是负值，表明该⽀路电流的假设⽅向与实际⽅向相反。
（）（13）逻辑电路的输⼊和输出状态只有两种状态，即⾼电平和低电平。
（）（14）电源电路中，各元器件布局时要先考虑较重⼤器件的合理位置，然后再考虑其他元器件。
（）（15）某交流电压的最⼤值为311V，则有效值为220V。
（）⼆、填空题1、已知⼀正弦交流电电动势为e=311Sin（314t+60°）V，其最⼤值为_____，频率为_____，初相位为_____。
2、有两根电阻丝的横截⾯积相等，材料相等，其长度之⽐是L1:L2=2:1若把它们串联在电路中，则它们放出的热量之⽐为Q1：Q2=_____，若把它们并联在电路中，则它们放出的热量之⽐Q1：Q2=______。
电子设备装接工(高级)
单元测试题一、选择题（下列每题的选项中，至少有l项是正确的，将其代号填在横线空白处）1．( )是表示组成产品的各零部件间相互位置关系的图样。
A.装配图 B．结构图 C．接线图 D．电路图2.( )是生产计划部门安排生产计划、建立台账、进行生产调度的依据。
A.加工工艺过程卡片 B．装配工艺过程卡片C.生产计划过程卡片 D．调度过程卡片3.( )用图形符号并按工作顺序排列，是详细表示电路、设备或成套置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。
A．装配图 B．接线图 C．零件图 D．电路图4．加工工艺过程卡片是用于编制以工序为单位说明产品零、部件加工全过程的____，表明工艺过程中各工序的具体内容和要求。
A.鉴定文件B.质量检验文件C.工艺文件D.保证文件5．导线及线扎加工表中“导线长度( mm)”栏的“全长项应填写（）。
A．导线的需要尺寸 B．导线的线径尺寸C．导线的剥头尺寸 D．导线的开线尺寸6．操作手枪式线扣钳时，应注意____。
A．不能用力过猛，以防止损坏钳子或搭扣。
B．要加很大压力才能将线束扎紧。
C．要把线扣钳固定。
D．要把线扣钳放人线扎搭扣的工作部分。
7．以下说法正确的是____。
A．操作手枪式线扣钳时只要把线扎搭扣带放人线扣钳就可以了B．操作手枪式线扣钳时要加很大压力C．手枪式线扣钳用于线束捆扎时拉紧塑料线扎搭扣D．手枪式线扣钳用于压接导线接头8. 852A++型多功能电热风枪，内置微处理器控制器，温度及风量由____控制，可随意设置温度。
A．中央处理器 B．温控器 C．传感器 D．温度调节旋钮9．电热风枪是专门用于焊接或拆装( )的专用焊接工具。
A．高密度装配元器件 B．插装的元器件C．表面贴装元器件 D．通孔安装10.（）用于剥除塑胶线、蜡克线等导线端头的绝缘层。
’ A．剪切机 B．剪线机 C．捻线机 D．剥头机11.剥头机的（）可以调整，以适应不同直径芯线的需要。
A．刀口 B．导线入口 C．机头 D．导线止档位置12.（）将导线拉到预定长度，再由剪切刀去剪断导线。
电子设备装接工(高级)练习题及答案
电子设备装接工（高级）练习题一、判断题√1、用于正向AGC控制的晶体管与一般的晶体管特性一样。
（X ）2、正向AGC和反向AGC要求静态工作点电流都应放在最大增益处。
（√）3、正向AGC随着被控管I c的增大而使增益上升。
（X ）4、延迟AGC是指输入信号在时间上的延迟。
（X ）解释：迟式AGC是指信号较弱时，AGC作用较小；信号强大到一定程度的时候，AGC的作用比较明显。
5、当鉴相器的输出误差电压U AFC=0就可断定两输入比较信号的频率相同。
（x ）6、分布参数适用于部件的尺寸远小于正常工作频率所对应的波长。
（X ）7、当工作频率高到一定程度时，一小段导线就可作为电感、电容，或开路线、短路线等。
（√）8、超高频放大器和超高频振荡器相比首先要防止的是高频辐射问题。
（X ）9、计算机系统中，硬件是软件的物质保障。
（√）10、计算机上必不可少的输入设备是键盘，必不可少的输出设备是显示器。
（√）11、每一台PC机都必须要安装操作系统。
（√）12、操作系统就是MS-DOS。
（x）13、在PC机里ROM中的信息会因断电而消失。
（X ）14、PC机的CPU是由累加器的控制器组成的。
（X ）15、外存储器又分为软盘存储器和硬盘存储器。
（√）16、PC机上运行的语言程序，归根到底都是由0和1组成的代码。
（√）17、位在计算机中是表示信息的最小单位。
（√）18、DOS把存在大磁盘中的任何信息都称为文件。
（√）19、启动DOS就是把计算机的控制权交给DOS操作系统，用户只能在它们的管理下使用计算机。
（√）20、汉字操作系统必须要有输入汉字的方法，并有存储、处理及输出汉字的能力。
（√）二、单项选择题1、正向AGC晶体管随着I C的变大β值（B ）。
A．变大B．变小C．不变D．无法确定2、鉴相器的误差输出电压U AFC=0，则说明（D ）。
A．只有同步输入脉冲B．只有比较脉冲C．两输入脉冲相位基本相等D．经上都有可能3、要使锁相环路从失锁状态进入锁定状态必须使固有频差（A ）。
电子设备装接工高级A2
第二单元测试题一、选择题(下列每题的选项中，至少有1个是正确的，将其代号填在横线空白处)1．————是表面安装技术。
A．SMD B．SMC C．SMT D．SOT2．双面混合安装方式采用——电路板。
A．单面陶瓷基板 B．双面陶瓷基板 C．单面印制 D．双面印制3．规格为0805的贴片电阻，其尺寸为——。
A．2.00 mm ×1.2 mm B．1.60 mm×0.8 mmC．3.20 mm×1.6 mm D．1.00 mm×0.5 mm4．规格为1210的贴片电阻，长、宽尺寸是——。
A．长6.3 mm、宽3.2mm B．长5.0mm、宽2.5 mmC．长3.2mm、宽2.5 mm D．长3.2mm、宽1.6mm5．标识为153的表面安装电阻器表示——。
A．153 Ω B．153 kΩ C．15 Ω D．15 kΩ6．标识为1542的表面安装电阻器表示——。
A．15．4 kΩ B．1．54 kΩ C．1 542 Ω D．15.4 Ω7．某贴片电阻的阻值为15kΩ换算成数字标识为——。
A．152 B．153 C．154 D．1558．表面安装电阻器的————必须统一。
A．质量 B．阻值 C．尺寸 D．材料9．下列关于表面安装电阻器使用要求说法正确的是——。
A．表面安装电阻器的材料必须统一 B．表面安装电阻器的质量必须统一C．表面安装电阻器的端头电极具有可焊性 D．表面安装电阻器的端头电极必须既可焊又耐焊10．——不属于表面安装电阻器的包装形式。
A．锡箔包装 B．编带包装 C．塑料盒包装 D．散式袋装11．标识为472的表面安装电容器的容量为——。
A．472 pF B．4.7 nF C．4.7 uF D．472 uF12．容量为2200pF的表面安装电容器，其标识为——。
A．22 B．220 C．222 D．220013．表面安装多层陶瓷电容器的容量的标识方法采用——。
电子设备装接工高级理论试卷
高级电子装接工职业技能鉴定试卷准考证号：姓名：分数：一．单项选择（选择一个正确的答案，将相应的字母填在括号里。
每题2分，共80分）1.下列关于表面安装电阻器使用要求说法正确的是（）。
A.表面安装电阻器的端头电极必须即可焊又耐焊B.表面安装电阻器的质量必须统一C.表面安装电阻器的端头电极具有可焊性即可D.表面安装电阻器的材料必须统一2.表面安装元器件的尺寸、形状应该标准化，应具有良好的尺寸精度和（）。
A.精确性B.互换性C.安全性D.可比性3.多层板的套印公差应控制在( ) mm以内。
A.±0.10B.±0.5C.±0.05D.±1.04.绝缘线是( ).A.在单根或多根绞合而相互绝缘的芯线外面再包上金属壳层或绝缘护套而组成的B.一种具有绝缘层的导线，主要用于绕制电机、电感线圈等C.表面无绝缘层的金属导线D.早裸导线表面裹以不同种类的绝缘材料5.( )是用导电或导磁材料制成的。
A.屏蔽层B.绝缘层C.护套D.导体6.( )用于电力系统中的传输和分配。
A.通信电缆B.电力电缆C.电气装配用电缆D.高频电缆7.通信电缆按不同结构分为对称电缆和（）。
A.电力电缆B.干线通信电缆 D.射频电缆C.同轴电缆8.用绕接器进行绕接时，每个接点的实际绕接时间约为（）A.1-2B.0.5-1C.0.05-0.1D.0.1-0.29.（）用于薄铁板与薄铁板、塑料件与塑料件之间的连接。
A.自攻螺钉B.一字头螺钉C.特殊螺钉D.紧定螺钉10.（）经过多次拆卸后，防松效果会变差。
A.齿形垫圈B.弹簧垫圈C.平垫圈D.波形垫圈11.线扎结与结之间的间距，取线扎直径的（）A.4-5倍B.3-4倍C.2-3倍D.5倍以上12.常用线端印标记的方法是（）A.数字标识B.文字标识C.编码D.编号和色环13.搭扣用尼龙或是其他较柔软的塑料制成的扎线方法是（）A.线扎搭扣绑扎B.黏合剂结扎C.线绳绑扎D.尼龙线绑扎14.较粗、较硬屏蔽线铜编织套加工时，在屏蔽层下面缠好黄蜡绸后用0.5-0.8mm的镀银铜线密绕在屏蔽层端头处，宽度为（）mm.A.0.5-2B.2-6C.6-8D.8-1015.在处理同轴电缆的端头时，屏蔽层端到绝缘层端的距离由导线的（）决定。

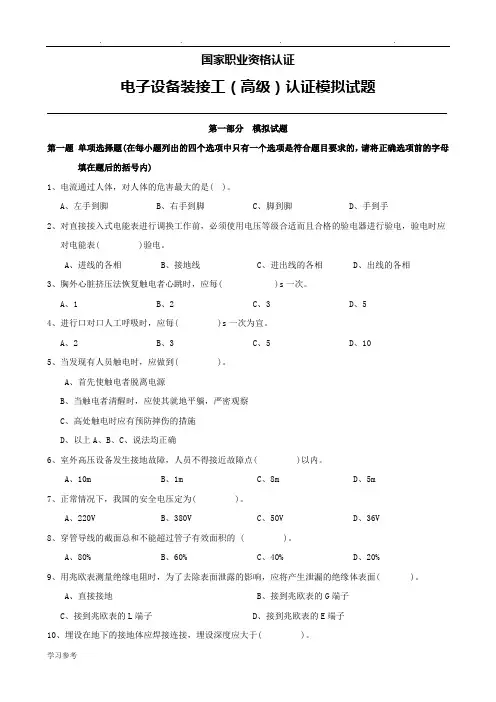

电子设备装接工(高级)没有答案
国家职业资格认证电子设备装接工（高级）认证模拟试题第一部分模拟试题第一题单项选择题(在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内)1、电流通过人体，对人体的危害最大的是( )。
A、左手到脚B、右手到脚C、脚到脚D、手到手2、对直接接入式电能表进行调换工作前，必须使压等级合适而且合格的验电器进行验电，验电时应对电能表( )验电。
A、进线的各相B、接地线C、进出线的各相D、出线的各相3、胸外心脏挤压法恢复触电者心跳时，应每( )s一次。
A、1B、2C、3D、54、进行口对口人工呼吸时，应每( )s一次为宜。
A、2B、3C、5D、105、当发现有人员触电时，应做到( )。
A、首先使触电者脱离电源B、当触电者清醒时，应使其就地平躺，严密观察C、高处触电时应有预防摔伤的措施D、以上A、B、C、说法均正确6、室外高压设备发生接地故障，人员不得接近故障点( )以内。
A、10mB、1mC、8mD、5m7、正常情况下，我国的安全电压定为( )。
A、220VB、380VC、50VD、36V8、穿管导线的截面总和不能超过管子有效面积的 ( )。
A、80%B、60%C、40%D、20%9、用兆欧表测量绝缘电阻时，为了去除表面泄露的影响，应将产生泄漏的绝缘体表面( )。
A、直接接地B、接到兆欧表的G端子C、接到兆欧表的L端子D、接到兆欧表的E端子10、埋设在地下的接地体应焊接连接，埋设深度应大于( )。
A、 B、 C、 D、11、电网运行中的变压器高压侧额定电压不可能为 ( )。
A、110kVB、123kVC、10kVD、35kV12、在低压三相四线制回路中，要求零线上不能( )。
A、装设电流互感器B、装设电表C、安装漏电保护器D、安装熔断器13、某一型号单相电能表，铭牌上标明C，1667r／kWh，该表转盘转一圈所计量的电能应为( )。
A、 B、 C、 D、14、电器设备的金属外壳接地属于( )。
电子设备装接工国家职业标准
电子设备装接工国家职业标准WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】电子设备装接工1.职业概况职业名称电子设备装接工。
职业定义使用设备和工具装配、焊接电子设备的人员。
职业等级本职业共设五个等级,分别为:初级(国家职业资格五级)、中级(国家职业资格四级)、高级(国家职业资格三级)、技师(国家职业资格二级)、高级技师(国家职业资格一级)。
职业环境室内、外,常温。
职业能力特征具有较强的计算能力和空间感、形体知觉。
手臂、手指灵活,动作协调。
色觉、嗅觉、听觉正常。
基本文化程度初中毕业(或同等学历)。
培训要求培训期限全日制职业学校教育,根据其培养目标和教学计划确定晋级培训期限为:初级不少于480标准学时;中级不少于360标准学时;高级不少于280标准学时;技师不少于240标准学时;高级技师不少于200标准学时。
培训教师培训初级、中级、高级的教师应具有本职业技师职业资格证书或相关专业中级及以上专业技术职务任职资格;培训技师的教师应具有本职业高级技师职业资格证书或相关专业高级专业技术职务任职资格;培训高级技师的教师应具有本职业高级技师职业资格证书3年以上或相关专业高级专业技术职务任职资格。
培训场地设备理论培训场地应具有可容纳20名以上学员的标准教室,并配备合适的示教设备。
实际操作培训场所应具有标准、安全工作台及各种检验仪器、仪表等。
鉴定要求适用对象从事或准备从事本职业的人员。
申报条件——初级(具备以下条件之一者)(1)经本职业初级正规培训达规定标准学时数,并取得结业证书。
(2)在本职业连续从事或见习工作2年以上。
(3)本职业学徒期满。
——中级(具备以下条件之一者)(1)取得本职业初级职业资格证书后,连续从事本职业工作3年以上,经本职业中级正规培训达规定标准学时数,并取得结业证书。
(2)取得本职业初级职业资格证书后,连续从事本职业工作5年以上。
(3)连续从事本职业工作7年以上。
电子设备装接工高级工实训学习通超星课后章节答案期末考试题库2023年
电子设备装接工高级工实训学习通超星课后章节答案期末考试题库2023年1.（）LC串联回路处于谐振状态时，电感上的电压与电容上的电压大小相等、方向相同。
参考答案:错2.（）LC并联谐振又叫电压谐振。
参考答案:错3.（）LC谐振回路Q值越小，选择性越好。
参考答案:错4.（）R、L、C串联电路的阻抗Z=R+j（xL-xc）。
参考答案:对5.（）RC桥式正弦波振荡器的波形失真大。
参考答案:错6.（）变压器的输出功率总小于其输入功率。
参考答案:对7.（）可以把1.5V和6V的两个电池相串联后作为7.5V电源用。
参考答案:错8.（）在实际的直流电动机中，主磁通是由励磁绕组产生的。
参考答案:对9.（）在直流电路中，由各支路组成的闭合路径称为“回路”。
参考答案:对10.（）并联谐振电路谐振时，其两端的电压最大。
参考答案:错11.( )是手工焊接的基本工具,它的种类有外热式、内热式和恒温式的。
参考答案:电烙铁12.（）测量放大器的增益及频率响应应使用毫伏表。
参考答案:错13.（）用回路电流法时，各回路电流方向不可以任意选取。
参考答案:错14.（）电压和电流计算结果得负值，说明它们的参考方向假设反了。
参考答案:对15.（）电流表的分流器必须与表头并联。
参考答案:对16.（）电路只要具有正反馈网络就可以实现振荡。
参考答案:错17.（）网孔都是回路，而回路则不一定是网孔。
参考答案:对18.（）节点电流定律说明了电路中任一处的电流都是连续的。
参考答案:对19.（）触发器是一种只具有记忆功能的基本逻辑单元，它不能存储二进制数字信息。
参考答案:错20.（）负载上最大功率时，说明电源的利用率到了最大。
参考答案:错21.（）阻抗变换的意义在于能在电路中传输最大功率。
参考答案:对22.PCB多层板,通常层数为( )。
参考答案:偶数23.一些特殊要求的结构如符合防爆要求的两个隔爆腔之间过线的接头封胶,航空插头的封胶等,主要使用固化时间比较短的( )。
电子设备装接高级工_简答题
@@电气安全工作的基本要求是什么?@@①工作时，应至少有两名合格的电工进行；②必须认真学习和严格遵守《电气安全工作规程》和企业制定的现场安全规定补充规定；③一般应在停电后才在电气设备上工作；④对于已运行的电气设备或高压设备，应执行技术和组织两项基本安全措施；⑤所使用的电气安全用具都应符合安全要求。
##@@工作在线性区的理想运放有哪些特点?@@①理想运放两输入端之间的电压近似为零；②理想运放的两输入端基本不取电流。
##@@指出图示电路中引入的反馈极性和类型，并说明该电路有何特点?@@反馈极性为负反馈，反馈类型为并联电压。
该电路具有的特点为：反相输入端为虚地，共模输入电压近似为零；输入电阻大；输出电阻小。
##@@指出图示电路中引入的反馈极性和类型，并写出该电路的电压放大倍数表达式。
@@反馈极性为负反馈，反馈类型为串联电压。
11R R A F uf +=。
##@@触发器应具备哪些基本功能?@@①有两个稳定的工作状态“0”和“1”；②在适当信号作用下，两种状态可以转换。
触发器输出状态的变化，除与输入端信号有关外，还与触发器原状态有关；③当触发信号消失后，触发器状态保持不变。
触发器能把输入信号寄存下来，保持一位二进制信息，这就是触发器具有的记忆功能。
##@@单稳态触发器具有哪些特点?@@①电路有一个稳态和一个暂稳态；②在外来触发信号作用下，电路由稳态跳变到暂稳态；③在暂稳态维持一段时间后会自动返回到稳态；④在暂稳态所处时间的长短取决于电路本身定时元件的参数。
##@@简述组合逻辑电路的分析方法。
@@①根据逻辑图，从输入到输出逐级写出逻辑表达式；②将输出端的逻辑表达式转换成较简单的表达式；③根据转换后的表达式列真值表；④根据真值表分析电路的逻辑功能。
##@@简述绝缘导线加工过程中的“清洁工序”内容及常用的方法。
@@“清洁工序”主要是为了除去绝缘导线中芯线的氧化层和油漆层，提高导线端头的可焊性。
清洁的常用方法有两种：①用小刀全面刮去芯线的氧化层和油漆层；②用砂纸全面清除掉芯线上的氧化层和油漆层。
高级电子设备装接工证鉴定考试题及答案
判断：1．用于正向AGC控制的晶体管与一般的晶体管特性不一样。
（√）2．用4位二进制数可编排成16种不同的代码，既可代表数值又可代表文字、符号。
（√）3．集成运算放大器实质上是一个多级直接耦合放大器。
（√）4．经过取样后，模拟信号就变成了一个个离散的电压，可直接对它们进行编码。
（×）5．放大器各级的位置排成“Z”形的好处是结构紧凑，各级间的干扰较小。
（×）6．外存储器的特点是速度慢、容量大；其上的数据和程序能被调用和修改。
（√）7．收音机的天线磁棒是用硬磁性材料制成。
（×）8．任何一个二端网络总可以用一个等效的电源来代替。
（×）9．环路滤波器是高通滤波器。
（×）10．分布参数适用于部件的尺寸远小于正常工作频率所对应的波长。
（×）11．集成电路内通常包含有晶体二极管、晶体三极管、电阻、电容和电感。
（×）12．熔点大于183℃的焊接即是硬焊接。
（√）13．振荡电路中必须要有正反馈。
（√）14．由各种门电路组成的逻辑电路都可以组合逻辑电路。
（×）15．所相清洗印制电路板（焊后的），就是用高压空气喷吹，以达到去助焊剂残渣。
（×）16．正反馈太强时将会使电路产生振荡。
（√）17．深度负反馈的闭环放大倍数与基本放大电路增益有关。
（×）18．回路和网孔的含义是一样的。
（×）19．时序逻辑电路除包含各种门电路外还要有存储功能的电路元件。
（√）20．在波峰焊焊接中，解决桥连短路的唯一方法是对印制板预涂助焊剂。
（×）单项选择：1．多级放大器级间耦合时要注意静态工作点匹配的是（D）方式。
A 变压器耦合B 电容耦合C 阻容耦合D 直接耦合2．组合逻辑电路设计的关键是（A）A 写逻辑表达式B 表达式化简C 列真值表D 画逻辑图3. （C）电路中各级的静态工作点相互独立，互不影响，但不能用于直流或缓慢变化信号的放大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单元测试题一、选择题（下列每题的选项中，至少有l项是正确的，将其代号填在横线空白处）1．( )是表示组成产品的各零部件间相互位置关系的图样。
A.装配图 B．结构图 C．接线图 D．电路图2.( )是生产计划部门安排生产计划、建立台账、进行生产调度的依据。
A.加工工艺过程卡片 B．装配工艺过程卡片C.生产计划过程卡片 D．调度过程卡片3.( )用图形符号并按工作顺序排列，是详细表示电路、设备或成套置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。
A．装配图 B．接线图 C．零件图 D．电路图4．加工工艺过程卡片是用于编制以工序为单位说明产品零、部件加工全过程的____，表明工艺过程中各工序的具体内容和要求。
A.鉴定文件B.质量检验文件C.工艺文件D.保证文件5．导线及线扎加工表中“导线长度( mm)”栏的“全长项应填写（）。
A．导线的需要尺寸 B．导线的线径尺寸C．导线的剥头尺寸 D．导线的开线尺寸6．操作手枪式线扣钳时，应注意____。
A．不能用力过猛，以防止损坏钳子或搭扣。
B．要加很大压力才能将线束扎紧。
C．要把线扣钳固定。
D．要把线扣钳放人线扎搭扣的工作部分。
7．以下说法正确的是____。
A．操作手枪式线扣钳时只要把线扎搭扣带放人线扣钳就可以了B．操作手枪式线扣钳时要加很大压力C．手枪式线扣钳用于线束捆扎时拉紧塑料线扎搭扣D．手枪式线扣钳用于压接导线接头8. 852A++型多功能电热风枪，内置微处理器控制器，温度及风量由____控制，可随意设置温度。
A．中央处理器 B．温控器 C．传感器 D．温度调节旋钮9．电热风枪是专门用于焊接或拆装( )的专用焊接工具。
A．高密度装配元器件 B．插装的元器件C．表面贴装元器件 D．通孔安装10.（）用于剥除塑胶线、蜡克线等导线端头的绝缘层。
’ A．剪切机 B．剪线机 C．捻线机 D．剥头机11.剥头机的（）可以调整，以适应不同直径芯线的需要。
A．刀口 B．导线入口 C．机头 D．导线止档位置12.（）将导线拉到预定长度，再由剪切刀去剪断导线。
A．导线剪切机 B．自动切剥机 C．剥头机 D．套管剪切机13.剥头机在剥掉导线绝缘层的同时，可借助被旋转拉掉的绝缘层的动作完成____操作。
A．剥头 B．捻头 C．剪切 D．切剥14.（）是在产品或零件、部件和整件的制造过程中所使用的各种工具和附加装置的总称。
A．工艺装置 B．检验测试工装 C．通用装置 D．专用装置15.（）是在产品检验的测试过程中所选用的各种工具的总称。
A．工艺装备 B．检验测试工装 C．通用工装 D．专用工装16.检测线圈的通、断时，应使用精确度较高的____。
A．摇表 B．欧姆表 C．电压表 D．电流表17.（）工作于反向击穿区。
A．开关二极管 B．稳压二极管 C．整流二极管 D．检波二极管18.全桥组件是由4只____两两相接而成的。
A．稳压二极管 B．检波二极管 C．整流二极管 D．变容二极管19.带阻尼行输出三极管的结构是在（）ce之间反向接入一只二极管。
A．b、e极之间接一大阻值保护电阻B．b、e极之间接一小阻值保护电阻C．b、c极之间接一大阻值保护电阻D．b、c极之间接一小阻值保护电阻20.N沟道MOSFET管的导通条件是____。
A. Uc>Us,UCs =0.6 ~0.7 VB.Uc>Us,UCs =0. 45—3 VC. Uc<US,UcS =0.6—0.7 VD.Uc<Us,Ucs =0.45—3 V二、判断题（正确的在括号内画"√”错误的画“×”）1．装配图是表示组成产品各零部件间相互位置关系的图样。
( ) 2．电路图是用来详细说明电子产品电气工作原理及其相互连接关系的略图，但不是设计、编制接线图和研究产品性能的原始资料。
( )3．加工工艺过程卡片用于编制以工序为单位说明产品零、部件加工全过程的质量检验文件，表明工艺过程中各工序的具体内容和要求。
( ) 4．手枪式线扣钳既可以剥掉塑胶线的表面绝缘层，也可以用于线束捆扎时拉紧塑料线扎搭扣。
( )5．电热风枪是利用高温热风加热焊锡膏和电路板及元器件引脚，使焊锡膏熔化来实现焊装或拆卸的。
( )6．新型电热风枪带有智能控制功能，但没有真空吸取装置。
( ) 7．测量双向晶闸管的G极和T极时，应使用万用表的R x10 Q挡。
( ) 8自动切剥机在剪断导线的同时能够完成剥掉导线端头绝缘层的工作。
（ )9．工装即工艺装备，是在产品或零件、部件和整件的制造过程中所使用的各种工具和附加装置的总称。
( )10.检测变压器的绝缘情况需要用万用表进行。
( )11.带阻尼行输出三极管的结构是在b、c极之间接一小阻值保护电阻，在b、e极之间反向接人一只二极管。
( )12.光电耦合器通过“光一电一光”的方式，实现信号的转换。
( )单元测试题答案一、选择题1.A2.A3.D4.C5.D6.A7.C8.A9.C 10.D 11.A12.A 13.B 14.A 15.B 16.B 17.B 18.C 19.B 20.B二、判断题1.√2.×3.×4.×5.√6.√7.×8.√9.√10.× 11.× 12.×单元测试题一、选择题（下列每题的选项中，至少有1个是正确的，将其代号填在横线空白处）1（）是表面安装技术。
A．SMD B．SMC C．SMT D．SOT2．双面混合安装方式采用____电路板。
A．单面陶瓷基板 B．双面陶瓷基板 C．单面印制 D．双面印制3．规格为0805的贴片电阻，其尺寸为____。
A.2. 00 mm xl.2 mmB.1.60 mm x0.8 mmC.3.20 mm xl.6 mmD.1.00 mm x0.5 mm4．规格为1210的贴片电阻，长、宽尺寸是____。
A．长6.3 mm、宽3.2 mm B．长5.0 mm、宽2.5 mmC．长3.2 mm、宽2.5 mm D．长3.2 mm、宽1.6 mm5．标识为153的表面安装电阻器表示____。
A．153Ω B．153Ω C．15Ω D．15 kΩ6．标识为1542的表面安装电阻器表示——。
A．15.4 kΩ B．1.54 kΩ C．1542Ω D．15.4Ω7．某贴片电阻的阻值为15 kΩ,换算成数字标识为____。
A．152 B．153 C．154 D．1558．表面安装电阻器的（）必须统一。
A．质量 B．阻值 C．尺寸 D．材料9．下列关于表面安装电阻器使用要求说法正确的是____。
A．表面安装电阻器的材料必须统一B．表面安装电阻器的质量必须统一C．表面安装电阻器的端头电极具有可焊性D．表面安装电阻器的端头电极必须既可焊又耐焊10.（）不属于表面安装电阻器的包装形式。
A．锡箔包装 B．编带包装 C．塑料盒包装 D．散式袋装11.标识为472的表面安装电容器的容量为____。
A．472 pF B．4.7 nF C．4.7 μF D．472μF12.容量为2 200 pF的表面安装电容器，其标识为____。
A．22 B．220 C．222 D．2 20013.表面安装多层陶瓷电容器的容量的标识方法采用____。
A．数码法 B．色标法 C．直标法 D．不标注法14. 4n7所表示的电感量是____。
A．4.7 μH B．4.7 nH C．47 μH D．47 nH15.最大的SMT - PCB的尺寸应____。
A．大于贴片机最大贴装尺寸 B．小于贴片机最大贴装尺寸C．等于贴片机最小贴装尺寸 D．等于贴片机最大贴装尺寸16.全SMT元器件装配结构的电路板采用____。
A．波峰焊接 B．再流焊接 C．手工焊接 D．激光焊接17.防止焊接时元器件脱落，需要在元器件下____。
A．涂膏 B．点胶 C．固化 D．焊接18. SMT再流焊接的工艺流程是____。
A．丝印、贴片、再流焊接、清洗、检测B．制作焊锡膏丝网、丝印、贴片、再流焊接、清洗、检测C．制作焊锡膏丝网、丝印、贴片、再流焊接、清洗D．制作焊锡膏丝网、丝印、贴片、再流焊接、检测19.（）的作用是防止通信电缆漏电和电力电缆放电。
A．屏蔽层 B．绝缘层 C．导体 D．护套20.线扎打结时，不应倾斜也不能系成____，以防止线束松散。
A．圆形 B．椭圆形 C．矩形 D．方形21.线扎制作过程是____。
A．剪裁导线及线端加工、制作配线板、线端印标记、排线、扎线B．剪裁导线及线端加工、线端印标记、制作配线板、排线、扎线C．剪裁导线及线端加工、制作配线板、排线、扎线、线端印标记D．剪裁导线及线端加工、制作配线板、扎线、排线、线端印标记22.电路板定位系统可以简化为一个固定了电路板的（）平面移动的工作台。
A．X -Z二维 B．Y-Z二维C．X-Y二维 D．X-Y-Z三维23.（）是指从拾取元器件、元器件定心、检测、贴放和返回到拾取元器件的位置这一过程所用的时间。
A．贴片率 B．生产量 C．重复精度 D．贴片周期24.贴片精度不包括____A．贴装精度 B．贴装率 C．分辨率 D．重复精度25.衡量贴片机的主要指标不包括____。
A．精度 B．速度 C．分辨率 D．适应性26.（）在贴装元器件时，片状元器件的放置位置可以通过电路板做X-Y方向上的移动或贴装头做X-Y方向上的移动来实现。
A．流水作业式贴片机 B．同时式贴片机 C．顺序式贴片机D．顺序一同时式贴片机27.要求贴装一般的片状阻容元件和小型平面集成电路时，应选购（）贴片机。
A．同时式 B．顺序式 C．顺序一同时式 D．任意一种28．____不是贴片机的类型。
A．流水作业式 B．流水一顺序式 C．顺序一同时式 D．同时式二、判断题（正确的在括号内画“、／”，错误的画“×”）1．贴片机有同时式、顺序式、顺序一同时式、流水作业式4种类型。
( )2．流水作业式贴片机是由多个贴装头组合而成的流水线式的机型。
( )3．SMT元器件直接贴装在印制电路板的表面，印制板上通孔的作用是散热。
( )4．贴片电阻的额定功率与尺寸有关。
( )5．电阻器的标称阻值就是实际阻值。
( )6．圆柱形表面安装电阻器的端头包括可焊性、耐焊性、抗弯强度和抗压强度4项要求。
( )7．表面安装多层陶瓷电容器的容量采用数码法进行标识。
( ) 8．多层片状电感器是在陶瓷基片上采用精密薄膜多层工艺技术制成。
( )9．SMT印制板的外形和尺寸是由贴片机的PCB板传输方式和PCB板的厚度决定的。
（）10.贴装表面贴装元器件只能用贴片机。
( )11.具有视觉检测系统的贴片机是通过计算机实现对电路板上焊盘的图形识别。
( )12.适应性是贴片机适应不同类型贴装元器件的能力。
