建筑通风系统是建筑物中的重要组成部分,它能够维持室内空气
的新鲜度和通气性,为住宅、商业、工业和公共建筑提供良好的室内
环境。
在进行建筑通风系统的规划和设计时,需要考虑以下几个方面:
一、确定建筑通风系统的类型
建筑通风系统主要分为自然通风和机械通风两种方式。
自然通风
指的是通过自然气流和风力来实现室内外空气交换,适用于气候温和、气流充足的地区,而机械通风则需要通过机械设备来实现室内外空气
交换,主要使用于高层建筑、密闭型建筑和工业厂房等场所。
二、确定通风设备的类型和数量
通风设备包括各种通风口、排气扇、送风机和换气机等。
在进行
通风系统规划时,需要确定建筑物的类型、使用用途、使用人数和建
筑面积等因素,以此来确定通风设备的类型和数量。
三、确定通风系统的布局和计算通风量
通风系统的布局应该考虑通风设备与建筑物的结构和布局,以建
立通风系统的流通路径。
同时,为确保达到良好的室内环境,需要根
据建筑物的使用用途和使用人数等因素,计算出相应的通风量。
四、确定通风系统的控制方式
通风系统的控制方式包括手动和自动两种方式。
手动方式需要人
工控制通风设备的开启和关闭,而自动方式则可以通过自动控制系统
来实现自动控制通风设备的开启和关闭,以实现更为精确的控制。
总之,建筑通风系统的规划和设计需要考虑到建筑物本身的结构、使用要求、人员数量等因素,并根据这些因素来确定通风设备的类型
和数量、通风系统的布局和计算通风量,以此来建立良好的室内通风
环境。
同时,合理的通风系统还能够节约能源,实现可持续发展。
通风设计需要掌握的知识

输出字母,不用shift切换,直接回车enter1、石门与煤门---与地面不直接相同的水平巷道,其长轴线与煤层直交或斜交的岩石平巷称为石门,为开采水平服务的石门称为主要石门,为采区服务的石门称采区石门;在厚煤层内,与煤层走向直交或斜交的水平巷道,称为煤门。
2、井田划分为阶段和水平在井田范围内,沿着煤层的倾向,按一定标高把煤层划分为若干个平行于走向的长条部分,每个长条部分称为一个阶段。
阶段的走向长度,为井田在该处的走向全长。
每个阶段均有独立的运输和通风系统。
如在阶段的下部边界开掘阶段运输大巷(兼进风),在阶段上部边界开掘阶段回风大巷,为整个阶段服务。
上一阶段采完后,该阶段的运输大巷长作为下一阶段的回风大巷。
水平用标高(m)来表示,如图1-4中的0m、-150m、-300m等。
在矿井生产中,为说明水平位置、顺序,相应地称其为0m水平、-150m水平、-300m水平等;或称为第一水平、第二水平、第三水平等。
通常将设有井底车场、阶段运输大巷并且担负全阶段运输任务的水平,称为“开采水平”,简称“水平”。
一般来说,阶段与水平的区别在于:阶段表示井田的一部分范围,水平是指布置大巷的某一标高水平面。
但是,广义的水平不仅表示一个水平面,同时也是指一个范围,即包括所服务的相应阶段。
井田内水平和阶段的开采顺序,一般是先采上部水平和阶段,后采下部水平和阶段。
这样做的优点,是建井时间短、生产安全条件好。
3、阶段内的划分(即为开采所需的阶段内的准备)一般有三种方式:采区式、分段式和带区式。
在阶段范围内,沿走向把阶段划分为若干具有独立生产系统的块段,每一块段称为采区,井田延倾向划分为3个阶段,每个阶段又延走向划分为4个采区。
采区的倾斜长度与阶段斜长相等。
采区的走向长度一般由500m~2000m不等。
采区的斜长一般为600~1000m。
在这样的斜长范围内,如采用走向长壁采煤法,也要沿煤层倾向将采区划分为若干个长条部分,每一块长条部分称为区段。

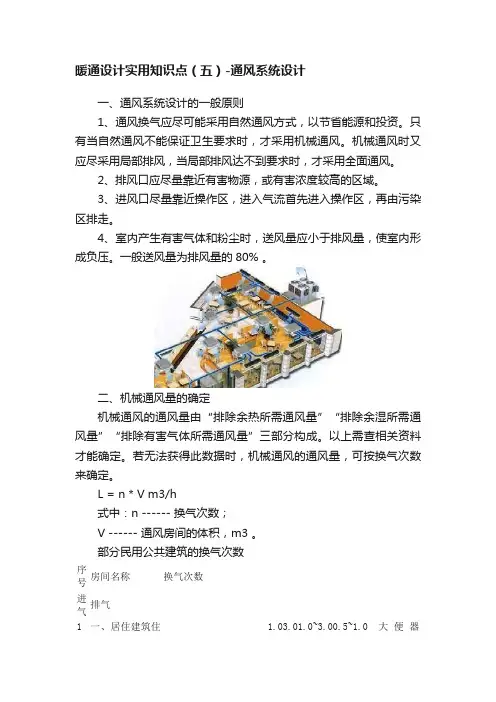

暖通设计实用知识点(五)-通风系统设计

暖通设计实用知识点(五)-通风系统设计一、通风系统设计的一般原则1、通风换气应尽可能采用自然通风方式,以节省能源和投资。
只有当自然通风不能保证卫生要求时,才采用机械通风。
机械通风时又应尽采用局部排风,当局部排风达不到要求时,才采用全面通风。
2、排风口应尽量靠近有害物源,或有害浓度较高的区域。
3、进风口尽量靠近操作区,进入气流首先进入操作区,再由污染区排走。
4、室内产生有害气体和粉尘时,送风量应小于排风量,使室内形成负压。
一般送风量为排风量的80% 。
二、机械通风量的确定机械通风的通风量由“排除余热所需通风量”“排除余湿所需通风量”“排除有害气体所需通风量”三部分构成。
以上需查相关资料才能确定。
若无法获得此数据时,机械通风的通风量,可按换气次数来确定。
L = n * V m3/h式中:n ------ 换气次数;V ------ 通风房间的体积,m3 。
部分民用公共建筑的换气次数序房间名称换气次数号进排气气1 一、居住建筑住 1.03.01.0~3.00.5~1.0大便器宅、宿舍的卧室及起居室厨房卫生间盥洗室公共厕所40m3/h2 二、医疗建筑病房诊室X光室X光的操作室及暗室体疗室理疗室一般手术室西药房、调剂室中药房、煎药房蒸汽消毒室污部洁部3.04.02.050~60m3/h4.05.02.01.02.01.01.55.03.05.06.02.03.04.03 三、托儿所、幼儿园活动室、寝室、办公室盥洗室、厕所浴室医务室、隔离室厨房洗衣房1.53.01.51.53.05.04 四、学校教室化学实验室厕所健身房保健室1.0~1.53.05.03.01.0~1.55 五、影剧院观众厅休息厅舞台吸烟室放映室10 m3/h.人 3.01.010700 m3/h.台6 六、体育建筑比赛厅10 m3/h.人7 七、洗衣房洗衣间烫衣间包装间接收衣服间取衣处集中衣服处104.01.03.02.0 1.36.01.04.01.08 八、公共建筑的共同部分变电室配电室电梯机房蓄电池室制冷空调房汽车库(停车场、无修理间)汽车修理间地下停车库油罐室10.03.010.012.05.02.03.06.05.0三、典型的区域通风系统1、厨房通风1)高、中级民用建筑的厨房应设机械送、排风装置;普通民用建筑的厨房可设局部排气风扇。
通风系统设计.

3. 通风管道设计原则
• 国标规定的风管规格(mm) 120 160 200 250 320 400 500 630 800 1000 1250 1600 2000 2500 3000
实际上风管一般现场制作,基本上所有非标尺寸都能制作。
3. 通风管道设计原则
• 管材: 1、镀锌钢板,可起防锈作用,工程普遍使用, 但不宜使用酸雾环境中; 2、不锈钢板,可起防锈防酸作用,厨房排油 烟管道使用; 3、非金属材料,一般采用无机玻璃钢,俗称 氯化镁复合风管,价格相对便宜,但防潮 性能不好。
参考规范书目
• 简明通风设计手册 • 实用供热空调设计手册 • 全国民用建筑工程设计技术措施(暖通空 调﹒动力) • 城镇燃气设计规范(GB50028-2006) • 锅炉房设计规范(GB50041-92) • 热水锅炉安全技术监察规程 • 高层民用建筑设计防火规范(GB50045-95)
2. 通风量的确定
• 消除余湿需要的通风量:
Gsh G2 1.2(dp dj )
G2:通风量,m3/h Gsh:房间余湿量,g/h dp:排出空气的湿度,(即室内控制湿度),g/kg dj:送入空气的湿度,(即室外空气湿度), g/kg
2. 通风量的确定
• 消除有害物需要的通风量:
M G3 (Yp Yj )
建筑物通风系统设计技巧

建筑物通风系统设计技巧建筑物通风系统是确保室内空气清新、循环流通的重要组成部分。
在设计通风系统时,需要考虑到室内外空气质量、建筑物结构、能源效率等多个因素。
本文将介绍一些建筑物通风系统设计的技巧,以帮助读者在设计阶段做出合理的决策。
1. 确定通风需求在设计建筑物通风系统之前,首先需要确定通风需求。
这包括考虑人员密度、活动类型、建筑物用途以及其他特殊要求。
例如,高人流量区域如商场或办公楼可能需要更强大的通风系统,而住宅区则需要提供舒适的室内环境。
2. 考虑室内空气质量室内空气质量对居住者的健康和舒适至关重要。
设计师需要确保通风系统能够将新鲜空气引入室内,同时排出有害气体和污染物。
这可以通过合适的换气率和过滤器实现。
定期检查和维护通风系统也是确保室内空气质量的关键。
3. 考虑建筑物结构建筑物的结构会对通风系统的设计产生影响。
设计师需要考虑到建筑物的形状、材料和布局,以确定最佳的通风方案。
例如,高层建筑可能需要使用排烟系统来处理烟雾和火灾。
4. 能源效率考虑在通风系统设计中,能源效率是一个关键问题。
通过选择高效的设备和合理的系统布局,可以减少能源消耗,降低运行成本。
使用智能控制系统和传感器,可以根据不同时间和需求调整通风量,进一步提高能源效率。
5. 选择合适的通风系统类型根据建筑物的需求和条件,可以选择不同类型的通风系统。
常见的通风系统包括自然通风、机械通风和混合通风。
自然通风利用自然气流和压力差来实现空气流动,适用于一些开放式建筑。
机械通风则通过风机或风扇来推动空气流动,适用于密闭或需要大量空气流量的场所。
混合通风则结合了自然通风和机械通风的特点,以实现更高效的通风效果。
6. 注意安全性和维护性在设计通风系统时,安全性和维护性也是需要考虑的因素。
通风系统的安装和使用需要符合相关标准和规定,以确保居住者的安全。
此外,通风系统需要定期进行保养和清洁,以确保其正常运行和延长使用寿命。
通过以上几点技巧,我们可以更好地设计建筑物通风系统。
建筑物通风系统设计

建筑物通风系统设计在建筑物的设计和施工中,通风系统的设计是至关重要的一部分。
一个良好的通风系统可以确保室内空气的流动和舒适度,并有效地调节室内温度和湿度。
本文将重点讨论建筑物通风系统的设计原则和一些常见的通风系统类型。
一、通风系统设计原则1. 安全性:通风系统设计首要考虑的是安全性。
系统应符合建筑物安全规范,并能保证在紧急情况下顺利疏散人员。
2. 适应性:通风系统设计应根据建筑物的用途和功能需求进行调整。
例如,住宅通风系统需要保证室内空气质量和舒适度,而商业建筑物通风系统可能需要考虑人员密集度和噪音控制等因素。
3. 效率性:通风系统设计应注重能源效率和环境友好性。
合理选择通风设备和控制系统,实现节能减排的目标。
4. 综合考虑:通风系统设计要综合考虑建筑物的结构和布局,与其他建筑系统协调工作。
例如,通风系统的管道需要与电气线路、给排水系统等相互协调。
二、通风系统的类型1. 自然通风系统:自然通风系统利用自然气流和气压差实现室内外空气的交换。
这种系统通常使用自然通风窗、天窗和墙壁通风口等,适用于小型建筑或低密度人口区域。
2. 强制通风系统:强制通风系统通过风机和排风口等设备主动引导空气流动。
这种系统可以根据需要进行控制,适用于商业建筑、工厂和高密度人口区域。
3. 混合通风系统:混合通风系统是自然通风系统和强制通风系统的组合。
通常在部分时间内使用自然通风,而在需要增加通风量时进行强制通风。
这种系统可以在确保室内空气质量的同时实现节能。
4. 集中式通风系统:集中式通风系统使用集中的空气处理设备,通过管道将新鲜空气引入室内,并排出污浊空气。
这种系统可以实现整个建筑物的全面通风,适用于大型建筑和特殊场所,如医院和实验室。
三、通风系统设计步骤1. 确定需求:根据建筑物的功能和使用要求,确定通风系统的设计目标和性能要求。
2. 分析建筑物布局:分析建筑物的结构和布局,确定通风设备的位置和管道的路径。
3. 计算通风负荷:通过计算建筑物的热负荷和人员密度等参数,确定通风量和换气频率。
通风系统建模基础

通风系统建模基础1、矩形风管:半径弯头/T形三通、半径弯头/接头、斜接弯头/T形三通、斜接弯头/接头。
它们的区别主要在于弯头和直管的连接方式。
2、在风管“类型属性”的“布管系统配置”包含以下构件:弯头、首选连接类型、连接、四通、过渡件、多形状过渡件矩形到圆形、多形状过渡件矩形到椭圆形、多形状过渡件椭圆形到圆形、活接头、管帽。
(首选连接类型的下级选项是:活接头和T形三通)3、风管对正同管道。
4、风管管件,可自动添加的有:弯头、T形三通、接头、四通、过渡件(变径)、多形状过渡件矩形到圆形(天圆地方)、多形状过渡件椭圆形到圆形(天圆地方)、活接头。
手动添加:偏移、Y形三通、斜T形三通、斜四通、喘振(对应裤衩三通)、多个端口(对应非规则管件)。
5、单击管件,显示管件控制柄,用于修改管件尺寸、调整管件方向、进行管件升级或降级。
如果管件上有多个未使用的连接件,则不会显示加减号。
6、粗略:单线显示;中等、精细:双线显示。
7、特定角度:11.250°、22.500°、30.000°、45.000°、60.000°、90.000°。
8、风管命令能绘制矩形、圆形、椭圆形刚性风管,软风管能绘制圆形和矩形软风管。
9、机械设置:(1)隐藏性;(2)风管设置:角度、转换、矩形、椭圆形、圆形、计算;(3)管道设置:角度、转换、管皮和尺寸、流体、坡度、计算。
10、创建椭圆形风管时,风管选项栏可设置:宽度、高度、偏移。
11、在风管设备族中设置连接件系统分类,可选择:新风、送风、回风、各种通风。
12、【分析】→【检查系统】→【检查风管系统】,自动检查所有系统。
通风系统设计入门宝典

通风系统设计入门宝典目录前言1通风设计原则2通风设备选择3通风管道设计4进出风口形式与安装位置5通风设计注意事项6通风设计的有关标准与规定前言通风系统设计是一个看上去容易,做起来难下手的工作。
近年来,由于市场上对提高室内空气质量的需求日益增加,要求安装通风系统的场所越来越多,在这种情况下,一些没有通风系统安装经验的单位与个人,纷纷上马安装新风系统。
但是,这些人中,真正了解通风系统设计的人却很少,所以,在通风系统设计过程中出现了很多问题。
通风系统设计需要注意哪些问题呢?怎样才能做好通风系统设计?要真正了解室内通风如何设计,做好室内通风设计,需要设计人员根据建筑物的现状,当地的气候条件,因势利导,实事求是地做设计,只有这样,才能做出满足消费者需求的室内通风设计方案。
广州快净环保科技有限公司是通风系统的生产厂家,公司股东在创立快净前就从事过10多年通风系统技术的相关研究工作,精通热回收器及通风设备的生产技术,在总结国内外先进热回收新风系统制造技术后不断实验、改进,最终完全吸收国外先进技术。
技术改进后生产的通风系统性能卓越,尤其是使用寿命、热回收效率、性价比和交货期这几个指标更为突出,远远领先竞争对手。
1通风设计原则通风设计的最重要的参数是风量与风压。
我们应该怎样选择风量与风压?1.1如何选择房间所需要的风量?要确定一个空间所需要的风量,我们首先要搞清楚一个概念:什么是换气次数?假设一个房间的面积是100平米,高度是2.8米。
这间房子的容积就280立方米。
如果我们每小时送进去280立方米的室外新鲜空气,同时排出来280立方米的室内污浊空气,我们就说这间房间的换气次数达到1次。
确定房间所需要的风量,有2个办法:一是按每人每小时需要的新风量计算,二是按换气次数计算。
1.1.1按每人每小时需要的新风量计算,是根据室内经常活动的人数确定,国家规定保证每人不小于30立方米的新风量。
比如,一个家庭4口人,房间每小时所需要的风量就是不低于120立方米。
通风系统设计知识点

通风系统设计知识点通风系统设计是建筑、工程等领域中重要的环境工程设计,主要目的是为了提供室内空气的新鲜度和舒适性。
本文将介绍通风系统设计的一些关键知识点,帮助读者更好地了解和应用于实践中。
一、通风系统的基本原理通风系统的基本原理是通过空气的流动来实现室内空气的更新和循环。
通风系统通常包括进风口、排风口、管道和风机等组成部分。
进风口将新鲜空气引入室内,排风口将室内污浊空气排出,而管道和风机则起到传导和驱动空气流动的作用。
二、通风系统的设计要素1.室内空气需求量:通风系统设计首先需要确定室内空气的需求量,即每小时所需空气体积。
根据建筑的类型和使用情况,选择合适的通风量。
2.空气洁净度:根据实际需要,确定室内空气的洁净度要求。
例如,在病房和手术室等环境中,对空气的洁净度要求较高,需要采取相应的过滤措施。
3.空气的送排方式:通风系统设计中需要确定空气的送排方式,包括自然通风、机械通风和混合通风等。
不同的环境和需求决定了选择不同的送排方式。
4.管道的设计:通风系统中的管道要按照一定的规范进行设计,包括管道的尺寸、材料和布置方式等。
合理的管道设计可以减小压力损失和噪音。
5.风机的选择:通风系统中的风机是实现空气流动的关键设备。
在选择风机时需要考虑风量、静压和噪音等因素,以确保风机的性能满足设计要求。
三、通风系统的常见类型1.自然通风系统:利用自然气流和温差来实现室内空气的流通。
适用于一些小型建筑和低层建筑。
2.机械通风系统:通过风机的驱动来实现空气的流动。
适用于大型建筑和需要精确控制的场所,如办公楼、商场和工厂等。
3.混合通风系统:综合利用自然通风和机械通风的优势,通过控制进排风口的开闭来实现空气流通。
适用于需要较高洁净度和舒适性的场所,如医院和实验室等。
四、通风系统的设计注意事项1.合理布局:通风系统的布局应考虑到建筑的结构和空间布局,尽量减少管道的弯曲和阻力,确保空气流动通畅。
2.合理选择设备:根据建筑的需求和实际情况,选择合适的风机、过滤器和管道材料等设备,确保系统的性能和稳定性。
建筑设备安装与识图教学课件:建筑通风系统基础知识

在紧急的事故情况下使用; 此排风可以不经净化处理而直接排向室外,且不必设机械补风系统; 可由门、窗自然补入空气,但应注意留有空气自然补入的通道。
建筑通风系统基础知识 第二部分
二、建筑防烟、排烟系统
≡ 建筑防排烟系统的分类方式有:
建筑防排烟系统
防烟系统 排烟系统
二、建筑防烟、排烟系统
≡ 防烟的目的
一、建筑通风系统的原理及形式
(二)机械通风 1. 局部送风
系统式局部送风
一、建筑通风系统的原理及形式
1. 局部送风 ≡ 分散式局部送风
风扇送风:
采用轴流风扇或喷雾风扇在高温车间内部进行局部送风。 适用于对空气处理要求低,可采用室内再循环空气的地方。 例如:普通风扇、喷雾风扇等。
一、建筑通风系统的原理及形式
(四) 室外进、排风装置 3. 送风口
单层百叶风口
双层百叶风口
旋转式风口
四、主要设备及附件
(四) 室外进、排风装置 3. 送风口
多叶送风口(排烟口)
➢ 消声器是一种具有吸声内衬或特殊结构形式、能够有效降低噪声的气流管道。 ➢ 在噪声控制技术中,消声器是应用最多、最广泛的降噪设备。
➢ 在通风空调系统中,当风机的噪声在经过各种自然衰减后仍然不能满足室内噪声标 准时,须在管路上设置专门的消声装置,使其在各频带的消声量能基本满足设计需 要。
(二)消声器
一、建筑通风系统的原理及形式
≡ 建筑通风系统的分类方式有:
按通风的服务对象分类
民用建筑通风 工业建筑通风
一、建筑通风系统的原理及形式
≡ 建筑通风系统的分类方式有:
按通风的动力分类
自然通风 机械通风
一、建筑通风系统的原理及形式
建筑通风系统设计要点分析

建筑通风系统设计要点分析在建筑设计和建设过程中,通风系统的设计是至关重要的一环。
一个良好的通风系统可以提供合适的空气质量、温度和湿度,为居住者创造一个舒适、健康的室内环境。
本文将分析建筑通风系统设计的要点。
一、房间功能和布局通风系统的设计要充分考虑房间的功能和布局。
不同功能的房间需要不同的通风方式,如卧室需要能够提供良好的空气流通,厨房需要有效排除油烟和异味。
此外,房间布局也会影响通风效果,应避免阻碍通风的障碍物,如家具的摆放要合理。
二、通风系统类型选择常见的通风系统类型包括自然通风和机械通风。
自然通风是通过自然气流实现房间内外空气的交换,可以采用通过窗户、门等开口进行通风的方式。
机械通风则通过风机、排风扇等设备来实现,可以更灵活地控制通风效果。
在选择通风系统类型时,需要综合考虑房间功能、建筑形式以及经济性等因素。
三、通风量计算通风量是通风系统设计的重要参数,取决于房间的使用情况和需求。
一般来说,通风量应根据房间的面积、高度以及人员活动强度等因素进行计算。
合理的通风量能够满足室内空气质量要求,避免空气污染和不适感。
四、风道设计通风系统的风道设计需要合理布置,以确保通风效果最大化。
风道应避免弯曲和过长,以减小阻力和压力损失。
同时,需要注意风道的绝热和隔音设计,以防止能量浪费和噪音污染。
五、通风设备选择通风设备的选择应根据建筑的需求和要求来进行。
合适的通风设备可以确保通风系统的正常运行和高效性能。
常见的通风设备包括风机、排风扇、新风机等。
在选择通风设备时,需要考虑其功率、噪音、能耗等因素。
六、空气过滤和净化在建筑通风系统设计中,空气过滤和净化是必不可少的环节。
通过设置合适的过滤器和净化设备,可以有效去除空气中的颗粒物、有害气体和异味,提供更清洁、健康的室内空气。
总结起来,建筑通风系统设计要点主要包括:房间功能和布局考虑、通风系统类型选择、通风量计算、风道设计、通风设备选择以及空气过滤和净化。
通过合理设计和配置,一个良好的通风系统将为建筑提供良好的室内环境,为居住者创造一个健康、舒适的生活空间。
-工作面通风设计

通风系统第一节通风系统2-100工作面通风系统采用一进一回,即正巷进风,副巷回风。
进风路线:+80东翼皮带运输大巷-2-1001巷-2-100工作面回风路线:2-1002巷-2-100联巷-+80东翼回风大巷-回风立井第二节风量、风速计算1、按气象条件确定需要风量,其计算公式为:Q M=Q基本*K采高*K采面长xK温式中:Q采----采煤工作面需要风量,m3/minQ基本——不同采煤方式工作面所需的基本风量,m3/minQ基本=工作面最大控顶距x工作面实际采高乂 70%x适宜风速(不小于1m/s ), m3/sK采高——工作面采高调整系数,取1.5K采面长——工作面长度调整系数,取1.0K温——工作面温度调整系数,取1.0Q 基本=5.54x4.2x70%x1.0=16.29 ( m3/s )Q 采=16.29x1.5x1.3x1.0x60=1906 ( m3/min )2、按照瓦斯(或CO2)涌出量计算Q 采=100x q 采xK CH4式中:Q采——工作面实际需要风量,m3/min ,q采——工作面回风巷风流中瓦斯(或CO2)的平均绝对涌出量,m3/min , 取4.92m3/min (根据《一采区瓦斯基础参数测定及涌出量预测报告》bK CH4——采面瓦斯涌出不均衡通风系数,取1.5Q 采=100x4.92x1.5=738(m3/min)3、按工作面温度选择适宜的风速进行计算:Q 采二60xV 采xS 采m3/min式中:V采——采煤工作面风速,m/s,取1.0m/sS采——采煤工作面的平均断面积,m2S =( V大+ V小)*H _ (5.54 + 4.74)义4.2 =2159m2采 ------------------ 2------- 2 2Q 采=60x1.0x21.59=1295(m3/min)4、按工作面同时作业人数计算:每人供风《4m3/min , Q 采>4N , m3/min式中:N——工作面同时作业最多人数,取93人(交接班时卜Q 采=4N=4x93 = 372 ( m3/min )由上述四个计算结果确定2-101综采工作面配风量应不小于1779m3/min。
暖通设计学习教程-通风篇(新手必备)

暖通设计学习教程-通风篇(新手必备)暖通专业设计学习教程-通风篇(内部资料)通风分为全面通风和局部通风。
一、全面通风设计计算方法1. 按换气次数计算法(无特别要求的情况下均可采用)换气次数指的是一个小时这个房间要更换几次空气,单位通常是次/h,这个值为已知值,可以在设计手册、规范上查到,或者由主专业提条件中会要求。
需要计算房间的体积,与换气次数的乘积就是通风量,如变电所通风(面积为18X9),房间高度4.7m(一般层高超过6m,按6m计算)房间体积:V=18×9×4.7=761.4m³;通风量:L=n·V=12×761.4=9136.8m³/h;计算完通风量就需要选通风机,考虑风机的漏风,需要对风机进行修正,一般通风所取得漏风系数为1.05~1.1,比如我们取1.1系数,修正后:L’=9136.8×1.10=10050.5m³/h;这个时候我们应该计算风机的压头是多少Pa,一般有风管连接每米3~6Pa 估算即可,因为计算较为麻烦。
没有风管连接我们一般可认为风机压头很小。
计算完通风量,我们就要选风机了,风机可以按照计算数据,参照风机样本选基本对应的型号,已便于我们确定风机的用电量和尺寸、重量等,给电气提配电、给建筑提留洞,还可能会给结构提风机重量的条件。
风机的排布一般根据选型的台数自由均匀排布即可。
以上说的是最普通的房间通风计算,一般是排除余热余湿及异味,无特殊严格要求。
2.热平衡计算法主要根据发热量计算,有相关专业提设备的功率,根据功率就算发热量,根据发热量及室内外温差,计算出排风量(手册有公式)。
二、通风设计的几种情况 1. 是否考虑补风?有时候,房间无窗户,或者设固定窗,这是只排风,封闭的房间就会形成负压,更不利于有害气体的排除,这时就要考虑设补风补风位置最好能考虑气流不留死角。
通风系统设计

通风系统设计一、引言在现代建筑设计中,通风系统起着至关重要的作用。
一个良好的通风系统能够提供新鲜的空气、调节室内温度,减少湿度,并排除污染物。
因此,在建筑设计中合理设计通风系统至关重要。
本文将通过介绍通风系统的设计原理和方法,来探讨如何设计一个优质的通风系统。
二、通风系统设计的原则1. 综合考虑建筑结构和功能需求:通风系统设计应该与建筑结构融为一体,不影响建筑的美观和功能。
同时,要根据建筑的用途来确定通风系统的设计参数,如室内空气质量要求、温度控制要求等。
2. 室外环境的分析:通风系统设计需要考虑室外环境的因素,如气候、风向、风速和空气质量等。
这些因素将直接影响通风系统的设计,如风排量、风口位置和大小的选择等。
3. 利用自然通风:在通风系统设计中,应尽量利用自然通风来减少能耗。
通过合理设计建筑立面结构和设置通风口,可以利用风力和温度差驱动空气自然流通。
4. 优化通风路径:通风系统设计需要考虑空气流通的路径,以确保空气可以有效地流动并排除污染物。
因此,在设计中,应将通风口和送风口等布置在合适的位置,确保空气流通畅顺。
5. 使用高效的通风设备:通风系统设计应选择高效的通风设备,如风机、送风机和新风处理设备等。
这些设备可以提高通风效率和工作效果,并降低能耗。
三、通风系统设计的方法1. 确定通风需求:通风系统设计的第一步是确定建筑的通风需求。
根据建筑的功能和使用情况,确定室内空气质量、温度和湿度等参数。
这些参数将决定通风系统的设计要求。
2. 建筑结构设计:通风系统设计需要与建筑结构融为一体。
因此,在建筑设计中,应注重立面结构的设计,合理设置通风口和送风口,以确保空气流通畅顺。
3. 通风路径设计:根据建筑的布局和功能需求,确定通风路径。
在设计中,应合理布置通风口和送风口,使空气可以顺畅流动,并排除污染物。
4. 设计通风设备:根据通风需求确定通风设备的类型和数量。
通风设备的选择应考虑其通风效率、噪音和能耗等因素。
建筑工程中的通风系统设计要点

建筑工程中的通风系统设计要点随着城市化的进程,建筑工程在我们的日常生活中扮演着重要的角色。
除了建筑的外观和功能,通风系统的设计也是一项关键的要素。
良好的通风系统可以为居住者提供舒适的环境,并确保建筑内的空气质量和健康。
本文将讨论建筑工程中通风系统设计的要点。
1. 了解建筑结构在通风系统设计之前,首先需要深入了解建筑的结构和环境。
这包括建筑的形状、材料、大小以及周围的环境条件等。
不同的建筑结构和环境可能需要不同类型和布局的通风系统。
2. 确定通风需求通风需求的确定是通风系统设计的关键步骤。
通风需求根据建筑物的用途和人的活动来确定。
例如,住宅和商业建筑的通风需求不同。
住宅通常需要提供足够的新鲜空气和舒适的室内温度,而商业建筑则需要更多的通风来满足人员活动和设备运行的要求。
3. 设计通风系统通风系统设计的目标是实现优化的空气流动和空气质量。
设计通风系统时,需要考虑以下要点:a. 风道布局:根据建筑结构和通风需求,确定风道的位置和方向。
风道应尽量贯穿整个建筑,确保新鲜空气能够有效地流动到各个房间。
b. 风量计算:根据建筑的大小和通风需求,计算所需要的通风风量。
风量的计算通常考虑到人员数量、房间面积、设备的热负荷等因素。
c. 风口和排风口的选择:根据通风需求和房间布局,选择合适的风口和排风口。
风口的位置和数量应能够提供均匀的空气流动和排风效果。
d. 通风设备选择:选择适当的通风设备,如风机和空调系统。
通风设备的选择应基于实际需求和预算考虑。
4. 控制通风系统通风系统的控制对于保持良好的室内空气质量至关重要。
通风系统的控制可以通过以下方式实现:a. 温控系统:使用温度传感器和控制器来监测和调节室内温度。
根据设定的温度范围,控制通风系统的启停和风量。
b. 湿度控制:在需要的情况下,可以使用湿度传感器和控制器来监测和调节室内湿度。
过高或过低的湿度可能会影响室内空气质量。
c. 室内空气质量监测:使用空气质量传感器来监测室内空气中的有害物质和颗粒物的浓度。
第七章 通风系统设计

4) 所有矿井都要采用机械通风,主扇和分区主扇必须安 装在地面。但有战备的特殊要求时,可以考虑装在井下。 新设计矿井不宜在同一井口选用几台主扇联合运转。
5) 不宜把两个可以独立通风的矿井合并为一个通风系统。 若有几个出风井,则自采区流到各个出风井的风流需保持 独立;各工作面的回风在进入采区回风道之前、各采区的 回风在进入回风水平之前都不能任意贯通,下水平的回风 流和上水平的进风流必须严格隔开,在条件允许时,要尽 量使总进风早分开,总回风晚汇合。 6) 采用多台分区主扇通风时,为了保持联合运转的稳定 性,总进风道的断面不宜过小,尽可能减少公共风路的风 阻。各分区主扇的回风流、中央主扇和每一翼主扇的回风 28 流都必须严格隔开。
3) 箕斗井一般不应兼作进风井或出风井。如果井上、下 装卸装置和井塔有完善的封闭措施,其漏风率不超过 15 %, 并有可靠降尘设施,箕斗井可以兼作出风井;若井筒中风 速不超过 6m/s,有可靠降尘措施,保证粉尘浓度符合工业 卫生标准,箕斗井可以兼作进风井。胶带斜井不得兼作出 27 风井。如果胶带斜井中的风速不超过 4m/s,有可靠的降尘
7) 要充分注意降低通风费用,为此,主要风道的断面 不宜过小,并做到壁面光滑,以降低摩擦阻力,主要风 道的拐弯要缓慢,断面的变化要均匀,以降低局部阻力; 要尽可能使每个采区的产量均衡,阻力接近,使自然分 配的风量基本上和按需要分配的风量一致;尽可能少用 通风构筑物,同时也要重视降低基建费用。为此,要充 分利用一切可用的直通地面的旧井巷,或利用上水平可 用的旧巷道帮助下水平回风。
1) 每个矿井特别是地震区、多雷区的矿井,至少要有两 个通到地面的安全出口,各个出口之间的距离不得小于30m, 新建和改建的矿井,如果采用中央并列式通风时,还要在 井田边界附近设置安全出口。井下每一个水平到上一水平 和每个采区至少都有两个出口,并与通到地面的安全出口 26
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
通风系统设计入门宝典目录前言1通风设计原则2通风设备选择3通风管道设计4进出风口形式与安装位置5通风设计注意事项6通风设计的有关标准与规定前言通风系统设计是一个看上去容易,做起来难下手的工作。
近年来,由于市场上对提高室内空气质量的需求日益增加,要求安装通风系统的场所越来越多,在这种情况下,一些没有通风系统安装经验的单位与个人,纷纷上马安装新风系统。
但是,这些人中,真正了解通风系统设计的人却很少,所以,在通风系统设计过程中出现了很多问题。
通风系统设计需要注意哪些问题呢?怎样才能做好通风系统设计?要真正了解室内通风如何设计,做好室内通风设计,需要设计人员根据建筑物的现状,当地的气候条件,因势利导,实事求是地做设计,只有这样,才能做出满足消费者需求的室内通风设计方案。
广州快净环保科技有限公司是通风系统的生产厂家,公司股东在创立快净前就从事过10多年通风系统技术的相关研究工作,精通热回收器及通风设备的生产技术,在总结国内外先进热回收新风系统制造技术后不断实验、改进,最终完全吸收国外先进技术。
技术改进后生产的通风系统性能卓越,尤其是使用寿命、热回收效率、性价比和交货期这几个指标更为突出,远远领先竞争对手。
1通风设计原则通风设计的最重要的参数是风量与风压。
我们应该怎样选择风量与风压?1.1如何选择房间所需要的风量?要确定一个空间所需要的风量,我们首先要搞清楚一个概念:什么是换气次数?假设一个房间的面积是100平米,高度是2.8米。
这间房子的容积就280立方米。
如果我们每小时送进去280立方米的室外新鲜空气,同时排出来280立方米的室内污浊空气,我们就说这间房间的换气次数达到1次。
确定房间所需要的风量,有2个办法:一是按每人每小时需要的新风量计算,二是按换气次数计算。
1.1.1按每人每小时需要的新风量计算,是根据室内经常活动的人数确定,国家规定保证每人不小于30立方米的新风量。
比如,一个家庭4口人,房间每小时所需要的风量就是不低于120立方米。
1.1.2按换气次数计算,一般来说,家庭住宅换气次数一般在每小时1-2次,公共场所因为人流大,换气次数一般选择每小时3-5次.对于特殊行业,如医院的手术室,特护病房,实验室,工厂的车间等等,要按照国家的相关规范要求,来确定所需要的新风量。
1.2风压怎样确定?风压取决于通风管道的长度与阻力,管道越长,需要的风压越大。
原则上一台新风换气机只负责一层楼面所需的新风量,不要一台新风换气机管2个或者2个以上的楼层,那样的话,通风管道太长,风阻太大,风损大,费用高,工程量大,得不偿失。
1.3怎样确定通风系统的气流组织形式?按照通风系统的送风口与回风口位置的相互关系和气流方向,新风系统的气流组织形式一般分为上送风下回风,上送风上回风,下送风上回风三种方式。
1.3.1上送风下回风这是最基本的新风系统气流组织形式,新风系统的送风由位于房间上部的送风口送入室内,而回风口设在房间的下部。
上送风下回风方式的送风在进入工作区前就已经与室内空气充分混合,易于形成均匀的温度场和速度场。
1.3.2上送风上回风送风口与回风口都安装在房间上部,气流从上部送下,经过工作区后回流向上进入回风管。
1.3.3下送风上回风送风从房间下部进入,下送方式能使新鲜空气首先通过工作区,同时由于是顶部排风,因而,房间上部余热可以不进入工作区而被直接排走。
考虑到人的舒适需要,送风速度一般不超过每秒0.5~0.7米。
但是采用下送风上回风方式,地面容易积聚脏物,有可能影响到送风的清洁度。
新风系统的气流组织方式主要有以上三种,其中上送风上回风是最常见的。
2通风设备选择2.1通风设备种类可以用来做新风系统的主机有很多种类,如热交换新风机,双向流新风机,单向流新风机,风机箱,静音风机等。
2.1.1热交换新风机热交换新风机从室外引入新鲜空气,经送风管道系统分配至各个房间;同时将从室内收集的污浊空气排出,在不开窗的情况下实现空气置换,提高室内空气品质。
室外新风和从室内排出的气流在热交换新风机的热交换器进行能量交换,降低了从室外引入的新鲜空气对室内舒适度的影响。
2.1.2双向流新风机双向流新风机与热交换新风机相比,除了没有热交换芯以外,其余的功能全部都有。
因为它的价格相对便宜,所以被广泛的应用在双对能量的消耗并不是很重要,又有通风换气要求的场所。
双向流新风机是新风机中的一个重要成员。
因为它的价格比热交换新风机低,而效果同样不错,所以应用广泛。
2.1.3单向流新风机单向流新风机可以实现强制排风与自然进风,它主要由风机、进风口或者排风口及各种管道和接头组成。
新风机从排风口把室内污浊空气排到室外,这时室内就会产生负压,这时,室外的空气从别的通风口或者门窗缝隙进入,把室外的新鲜空气带进室内,从而达到通风换气的作用。
相对来说,双向流新风机比单向流新风机的空气处理能力大,而单向流新风机更像是一套风力比较强劲的换气扇。
2.1.4风机箱风机箱是也是一种送风排气设备,风机箱产品品种较多,包括离心式风机箱、混流式风机箱、低噪声风机箱、排烟风机箱等。
风机箱一般分为卧式和立式两种结构,卧式为水平进出风,立式为水平进风垂直上出风。
每种结构按箱内配用风机数量分为A、B、C三种型式,A型表示箱内配一台风机,B型为箱内配两台风机,C型为箱内配三台风机。
2.1.5静音风机静音风机采用了可以使噪音度降低的风机,并采用特殊吸音材料,来最大程度地降低噪音。
静音风机可根据不同的空间提供不同风量,去除含尘埃、异味的污浊空气,从而使室内空气干净舒爽;静音风机将各个房间污浊空气排出,同时,新鲜空气通过门窗缝隙,或者通过安装在墙壁上的自然进风口送入室内。
2.2通风设备参数2.2.1风量:单位时间内空气的流通量,用于表明通风设备的能力,计算单位是每小时立方米。
2.2.2风压:是克服风流阻力产生的压头,是通风设备对空气提供的动力。
通常所说的风压是机外静压。
2.2.3功率:通风设备的功率风机箱所输送的气体,在单位时间内从风机箱所获得的有效能量。
单位为kW。
2.2.4效率:风机箱效率是指输出功率除以轴功率。
风机箱在把原动机的机械能传递给气体的过程中,因为克服各种损失而会消耗一部分能量,风机箱的轴功率不可能全部转变为有效功率,可用效率来反映风机箱能量损失的大小。
2.2.5噪声:噪声是发声体做无规则振动时发出的声音,即嘈杂、刺耳的声音。
噪声用dB来表示,dB表示两个量的比值大小,没有单位。
噪声的大小是人们选择通风设备的一个重要参数。
3通风管道设计3.1通风管道系统的设计计算步骤在进行通风管道系统的设计计算前,必须首先确定各送(排)风点的位置和送(排)风量、管道系统和净化设备的布置、风管材料等。
选择合理的空气流速。
风管内的风速对系统的经济性有较大影响。
流速高、风管断面小,材料消耗少,建造费用小;但是,系统压力损失增大,动力消耗增加,有时还可能加速管道的磨损。
流速低,压力损失小,动力消耗少;但是风管断面大,材料和建造费用增加。
对除尘系统,流速多低会造成粉尘沉积,堵塞管道。
3.2.设计管道的两个重要参数:风量、风压。
3.2.1风量设计:为了确定送风管道截面积大小,在风管设计尽量小的情况下保证主管风速5m/s,支管风速3m/s。
风管计算公式:所选设备风量÷3600÷风速=风管截面积同时注意保证风管:长边÷短边≤4一般不要>4特殊情况特殊对待。
3.2.2风压设计:也叫机外静压。
为了计算在送风过程中克服阻力所需的参数。
简单来说,就是能将风送多大距离的动力。
风压估算值在弯头、三通、变径等较少的情况下,每米损失按8pa左右计算。
4进出风口形式与安装位置4.1外墙风口新风机是用来室内通风换气的设备,它可以实现室内外空气的交换,所以,它需要通风管道输送空气,也需要在建筑物外墙上打孔,作为进风口与出风口。
为了防止雨水流向室内,进风口与出风口都必须安装外墙风口。
外墙风口一般使用不锈钢或者塑料制成,不锈钢外墙风口使用最为普遍。
不锈钢外墙风口通常安装在建筑物外墙上,可以防雨、防蚊虫及其他小动物与阻挡灰尘杂物,作为室内通风系统,空调系统的进气口与排气孔。
也常常用于抽油烟机、排气扇、浴霸等通风管道上,所以说,不锈钢外墙风口的应用十分广泛。
不锈钢外墙风口东西虽然不大,但是,它在通风系统中的作用不可缺少,在某种意义上来说,它是通风系统的守门员,没有它,通风系统就不能正常运行。
我们在设计与安装通风系统时,不要忘记正确选择与使用不锈钢外墙风口。
4.2室内风口4.2.1新风系统室内出风口尺寸的大小首先取决于新风系统容量的大小,如果出风口尺寸过大,风管过长,则气流速度就会下降,从而影响室内通风效果;如果出风口尺寸选择过小,则气流速度会变快,从而导致风直接吹向人体,人们就会感到不舒服,气流速度变快还有可能导致气流噪音过大。
为防止风口噪音,出风口的风速一般应该设计在每秒2~5米。
房间层高在3~4米时,风速在每秒2~2.5米为好。
根据经验,一般可将设计20~25平方米面积安装一个风口,每个风口风量不大于每小时500立方米。
由于室内一般只能看到中央空调的出风口,如果出风口尺寸设计不合理,会造成不美观,带来视觉上的污染,这也是必须引起设计人员注意的一个问题。
4.2.2根据气流形式、送风口安装位置以及建筑装修等方面的要求,可以选用不同形式的送风口。
送风口的种类繁多,按送出气流形式主要分为四种类型。
4.2.2.1线形送风口:气流从狭长的线状风口送出。
如长宽比很大的条缝形送风口,这种送风口在空调通风系统中最为常见。
4.2.2.2辐射形送风口:送出气流呈辐射状向四周扩散。
如盘式散流器、片式散流器等。
这是新风系统里用的最多的一种送风口。
4.2.2.3面形送风口:气流从大面积的平面上均匀送出。
如孔板送风口。
净化车间,净化工程中用的比较多。
4.2.2.4轴向送风口:气流沿送风口轴线方向送出。
这类风口有格栅送风口、百叶送风口,喷口、条缝送风口等,轴向送风口也常常用于空调通风系统中。
另外,送风口按其安装位置分类,可分为顶棚送风口、侧墙送风口、窗下送风口及地面送风口等。
还常常将格栅送风口、百叶送风口、条缝送风口等安装在侧墙上或风管侧壁上的送风口统称为侧送风口。
4.3回风口的形式4.3.1在新风系统与空调通风系统中,回风口是必不可少的组成部分。
回风口附近的空气气流速度急剧下降,对室内气流组织的影响不大,因而回风口构造比较简单,类型也不多。
最简单的就是在孔口上装金属网,以防杂物被吸入。
为了美观,可以在孔口上装各种图案的格栅。
回风口的形状和位置根据气流组织要求而定。
若设置在房间下部区域时,为避免灰尘和杂物被吸入,回风口下缘离地面至少为0.20米。
在空调工程中,回风口应能够进行风量调节,若回风口上没有安装调节装置,则应在支4.3.2回风口的吸风速度回风口位于房间上部时,吸风速度取4~5m/s,回风口位于房间下部时,若不靠近人员经常停留的地点,取3~4m/s,若靠近人员经常停留的地点,取1.5~2m/s,若用于走廊回风时,取1~1.5m/s。
