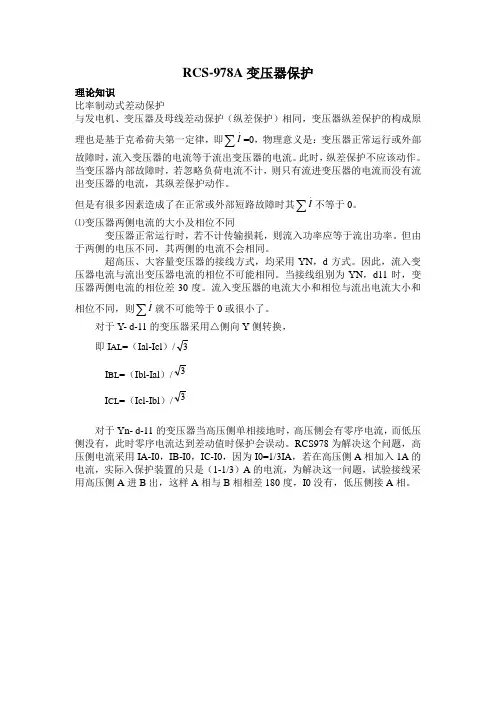

RCS-978A变压器保护理论知识比率制动式差动保护与发电机、变压器及母线差动保护（纵差保护）相同，变压器纵差保护的构成原理也是基于克希荷夫第一定律，即∑.I=0，物理意义是：变压器正常运行或外部故障时，流入变压器的电流等于流出变压器的电流。
此时，纵差保护不应该动作。
当变压器内部故障时，若忽略负荷电流不计，则只有流进变压器的电流而没有流出变压器的电流，其纵差保护动作。
但是有很多因素造成了在正常或外部短路故障时其∑.I不等于0。
⑴变压器两侧电流的大小及相位不同变压器正常运行时，若不计传输损耗，则流入功率应等于流出功率。
但由于两侧的电压不同，其两侧的电流不会相同。
超高压、大容量变压器的接线方式，均采用YN，d方式。
因此，流入变压器电流与流出变压器电流的相位不可能相同。
当接线组别为YN，d11时，变压器两侧电流的相位差30度。
流入变压器的电流大小和相位与流出电流大小和相位不同，则∑.I就不可能等于0或很小了。
对于Y- d-11的变压器采用△侧向Y侧转换，即I AL=（Ial-Icl）/3I BL=（Ibl-Ial）/3I CL=（Icl-Ibl）/3对于Yn- d-11的变压器当高压侧单相接地时，高压侧会有零序电流，而低压侧没有，此时零序电流达到差动值时保护会误动。
RCS978为解决这个问题，高压侧电流采用IA-I0，IB-I0，IC-I0，因为I0=1/3IA，若在高压侧A相加入1A的电流，实际入保护装置的只是（1-1/3）A的电流，为解决这一问题，试验接线采用高压侧A进B出，这样A相与B相相差180度，I0没有，低压侧接A相。
NB低压侧A相高压侧C相高压侧B相高压侧A相试验台A一、采样值高中低三侧分别加入到A、B、C、N端子加电流：Ia：1A Ib：2A Ic：3A加电压：Ua：10v Ub：20v Uc：30v检查采样值A、B、C、N正确。
二、差动保护校验NB低压侧A相高压侧C相高压侧B相高压侧A相试验台A2.1门槛*0.3Ie高中侧A进B出，加0.3Ie(变压器各侧额定电流值定值中都已算出)低压侧AN，加0.3Ie*√3，用三相电流做时加0.3Ie实际操作时起动门槛会大于0.3Ie，因为拐点之前也是一条斜线，只有加电流就会有Izd，相应的Icd值上升。
RCS-978E保护调试手册

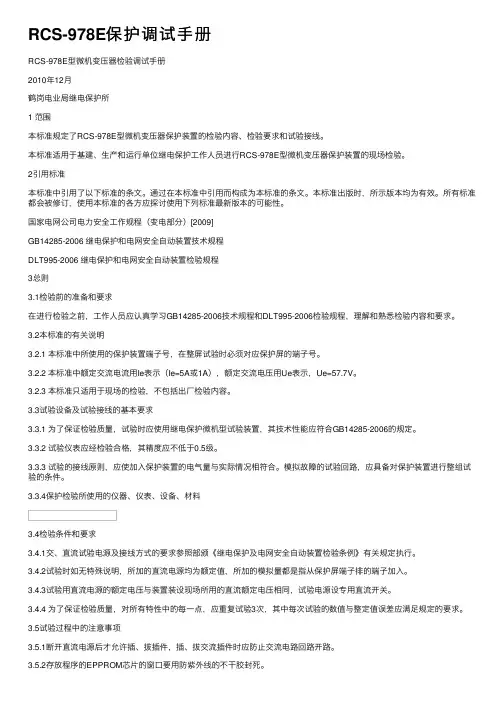

RCS-978E保护调试⼿册RCS-978E型微机变压器检验调试⼿册2010年12⽉鹤岗电业局继电保护所1 范围本标准规定了RCS-978E型微机变压器保护装置的检验内容、检验要求和试验接线。
本标准适⽤于基建、⽣产和运⾏单位继电保护⼯作⼈员进⾏RCS-978E型微机变压器保护装置的现场检验。
2引⽤标准本标准中引⽤了以下标准的条⽂。
通过在本标准中引⽤⽽构成为本标准的条⽂。
本标准出版时，所⽰版本均为有效。
所有标准都会被修订，使⽤本标准的各⽅应探讨使⽤下列标准最新版本的可能性。
国家电⽹公司电⼒安全⼯作规程（变电部分）[2009]GB14285-2006 继电保护和电⽹安全⾃动装置技术规程DLT995-2006 继电保护和电⽹安全⾃动装置检验规程3总则3.1检验前的准备和要求在进⾏检验之前，⼯作⼈员应认真学习GB14285-2006技术规程和DLT995-2006检验规程，理解和熟悉检验内容和要求。
3.2本标准的有关说明3.2.1 本标准中所使⽤的保护装置端⼦号，在整屏试验时必须对应保护屏的端⼦号。
3.2.2 本标准中额定交流电流⽤Ie表⽰（Ie=5A或1A），额定交流电压⽤Ue表⽰，Ue=57.7V。
3.2.3 本标准只适⽤于现场的检验，不包括出⼚检验内容。
3.3试验设备及试验接线的基本要求3.3.1 为了保证检验质量，试验时应使⽤继电保护微机型试验装置，其技术性能应符合GB14285-2006的规定。
3.3.2 试验仪表应经检验合格，其精度应不低于0.5级。
3.3.3 试验的接线原则，应使加⼊保护装置的电⽓量与实际情况相符合。
模拟故障的试验回路，应具备对保护装置进⾏整组试验的条件。
3.3.4保护检验所使⽤的仪器、仪表、设备、材料3.4检验条件和要求3.4.1交、直流试验电源及接线⽅式的要求参照部颁《继电保护及电⽹安全⾃动装置检验条例》有关规定执⾏。
3.4.2试验时如⽆特殊说明，所加的直流电源均为额定值，所加的模拟量都是指从保护屏端⼦排的端⼦加⼊。
PST1200及RCS978主变保护调试介绍

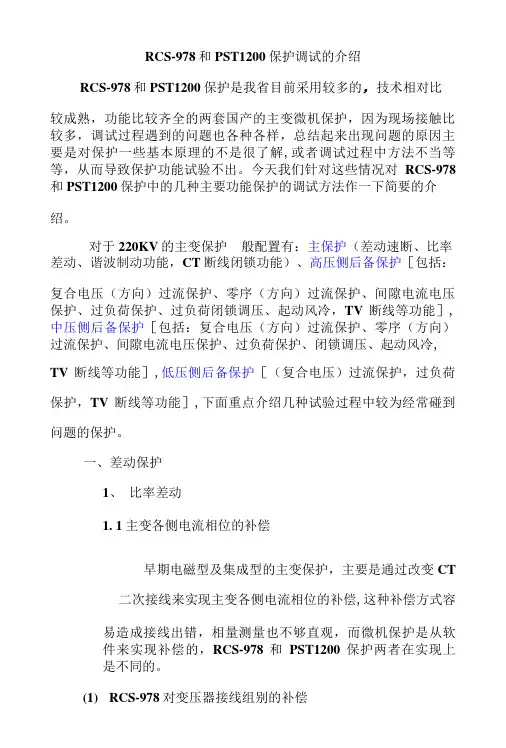

RCS-978和PST1200保护调试的介绍RCS-978和PST1200保护是我省目前采用较多的，技术相对比较成熟，功能比较齐全的两套国产的主变微机保护，因为现场接触比较多，调试过程遇到的问题也各种各样，总结起来出现问题的原因主要是对保护一些基本原理的不是很了解,或者调试过程中方法不当等等，从而导致保护功能试验不出。
今天我们针对这些情况对RCS-978 和PST1200保护中的几种主要功能保护的调试方法作一下简要的介绍。
对于220KV的主变保护般配置有：主保护（差动速断、比率差动、谐波制动功能，CT断线闭锁功能）、高压侧后备保护［包括：复合电压（方向）过流保护、零序（方向）过流保护、间隙电流电压保护、过负荷保护、过负荷闭锁调压、起动风冷，TV断线等功能］, 中压侧后备保护［包括：复合电压（方向）过流保护、零序（方向）过流保护、间隙电流电压保护、过负荷保护、闭锁调压、起动风冷,TV断线等功能］,低压侧后备保护［（复合电压）过流保护，过负荷保护，TV断线等功能］,下面重点介绍几种试验过程中较为经常碰到问题的保护。
一、差动保护1、比率差动1. 1主变各侧电流相位的补偿早期电磁型及集成型的主变保护，主要是通过改变CT二次接线来实现主变各侧电流相位的补偿,这种补偿方式容易造成接线出错，相量测量也不够直观，而微机保护是从软件来实现补偿的，RCS-978和PST1200保护两者在实现上是不同的。
(1)RCS-978对变压器接线组别的补偿变压器各侧电流互感器采用星形接线,二次电流直接接入本装置。
电流互感器各侧的极性都以母线侧为极性端。
变压器各侧TA二次电流相位由软件调整，装置采用Δ->Y变化调整差流平衡，这样可明确区分涌流和故障的特征，大大加快保护的动作速度。
对于Y0/A-11的接线，其校正方法如下：Y0 侧：IA, =(IA-Io)； IB，=(IB-Io)； IC, =(IC-Io)△侧：Ia, =(Ia - Ic)∕√3 Ib, =(Ib - Ia)∕√3.Ic, =(Ic - lb )∕√3IA∖ IB∖ IC,为Y侧调整后的电流Ia∖ Ib∖ Ic,为△侧调整后的电流(2)PST-1200对变压器接线组别的补偿PST-1200采用的是常规的补偿方式,变压器各侧电流存在的相位差由软件自动进行校验，变压器各侧均采用CT星形接线，各侧的CT 极性均指向母线(前提)，用软件进行相位校正时，PST-1200选用变压器丫一△形侧校正的原理，且差动保护的所有计算均以高压侧为基准。
RCS-978微机成套变压器保护装置检验作业指导书
Q/GDW-01IRCS-978微机成套变压器保护装置检验作业指导书华北电网有限公司 发布8 0 0 2—4 0 . 5 0 3 4 1 W B H / QQ/HBW14305.04—2008目 次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 检修前准备 (1)4 装置的校验流程 (4)5 作业程序和作业标准 (5)附录A （资料性附录）装置主要技术参数 (18)附录B （资料性附录）装置全部检验报告 (19)附录C （资料性附录）装置部分检验报告 (30)IQ/HBW14305.04—2008 IIQ/HBW14305.04—2008前 言为进一步加强华北电网继电保护装置检验工作的规范性，提高标准化管理水平，强化继电保护装置的现场安全管理而制定本标准。
本标准附录A、附录B、附录C为资料性附录。
本标准由公司标准化工作委员会提出。
本标准由公司调度通信中心归口。
本标准主要起草单位：电力调度通信中心。
本标准主要起草人：高云辉、李延龙。
本标准审查人：刘永奇。
本标准批准人：马宗林。
IQ/HBW14305.04—2008 IIQ/HBW14305.04—20081RCS-978微机成套变压器保护装置检验作业指导书1 范围本作业指导书适用于RCS-978微机成套变压器保护装置的检验作业。
作业目的是对RCS-978微机成套变压器保护装置（以下简称装置）运行过程中的周期性检验。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
国家电网公司电力安全工作规程3 检修前准备装置检修前的准备工作见表1，对人员的要求见表2，备品备件见表3，仪器仪表及工具见表4，所需材料见表5，危险点分析见表6，安全措施见表7。
RCS-978微机型变压器保护装置检验作业指导书
Q/YNDW 云南电网公司企业标准Q/YNDW 113.2.138－2006RCS-978微机型变压器保护装置检验作业指导书2006-05-20发布 2006-05-30实施 云南电网公司 发布前 言为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电网公司组织，编写了目前我公司RCS-978微机型变压器保护装置检验作业指导书。
编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。
该指导书纳入公司生产技术管理标准体系。
本指导书由云南电网公司生产技术部提出。
本指导书由云南电网公司生产技术部归口。
本指导书主编人：邓亚文本指导书主要起草人：郭征南 孔 令本指导书主要审核人：周立鹤 吉德志 李福金本指导书由云南电网公司楚雄供电局负责修编。
本指导书主要修编人:马庆龙 周志新本指导书审定人：赵建宁本指导书批准人：廖泽龙本指导书由云南电网公司生产技术部负责解释。
目 次1 目 的 (4)2 适用范围 (4)3 引用标准 (4)4 支持性文件 (4)5 技术术语 (4)6 安全措施 (4)7 作业准备 (6)8 作业周期 (7)9 工期定额 (7)10 设备主要技术参数 (7)12 作业项目、工艺要求及质量标准 (10)13 作业中可能出现的主要异常现象及对策 (13)14 作业后的验收和交接 (13)附录A 新安装检验、全部检验和部分检验的项目 (14)附录B RCS-978系列保护装置检验报告 (16)附录C RCS-978系列微机型保护装置主要型号、保护配置及适用范围表 (28)附录D 现场开箱检查 (31)RCS-978微机型变压器保护装置检验作业指导书1 目 的规范RCS-978系列微机型变压器保护装置的现场检验，保证人身安全和设备安全，提高RCS-978系列微机型变压器保护装置的检验质量及其运行可靠性。
2 适用范围适用于云南电网公司所属企业的继电保护人员对RCS-978系列微机型变压器保护装置进行现场检验工作。
调试方法RCS978主变
RCS-978E变压器成套保护装置调试方法一、交流回路检查1、电流回路：变压器各侧电流及零序电流、间隙零序电流；2、电压回路：变压器各侧电压及零序电压3、说明：电流IA、IB、IC每相加5A、同相位此时装置面板显示每相5A，自产的零序电流为5A。
电压UA、UB、UC每相加同相位50V、同相位此时装置面板显示每相50V，自产的零序电压为150V。
（管理板和保护板）二、变压器差动保护试验说明：变压器容量为150MW、高压侧一次电流、电压为600A、220Kv；中压侧一次电流、电压1200A、121kV；低压侧一次电流、电压4000A、11Kv。
根据I1e =SN/√3UN 公式算变压器原边的额定电流I1e，然后拆算到副边（二次侧）算出I2e。
例:(高压侧)：I1e =SN/√3UN=150×103/√3×220=393.66AI2e =I1e/nLH=393.66/120=3.28A (nLH为变压器高压侧CT变比)(中压侧)：I1e =SN/√3UN=150×103/√3×121=715.74AI2e =I1e/nLH=715.74/240=2.98A (nLH为变压器中压侧CT变比)(低压侧)：I1e =SN/√3UN=150×103/√3×11=7873.19AI2e =I1e/nLH=7873.19/800=9.84A (nLH为变压器低压侧CT变比1．差动速断：（1）：条件：投入差动保护硬压板，差动速断控制字置“1”退出比率差动和频变化量差动保护控制字。
（2）：方法方法一：加三相电流只要在任意一侧加入三相对称大小相同的电流，电流大小值=定值*该侧变压器二次额定电流。
方法二：加单相电流加单相电流Ⅰ=定值*该侧二次额定电流*1.5(星形侧)加单相电流Ⅰ=定值*该侧二次额定电流*√3(角形侧)二、比率差动做法接线:即对于 Y侧，保护A相、B相加入方法相反，Δ形侧只加A相即可。
主变保护原理及调试(PST120、pptRCS978)
复合电压闭锁方1）PST-1200 • 若电压、电流取自本侧的TV和TA，交流回路采用 900接线。 • Uab~Ic Ubc~Ia Uca~Ib Uab~Ic， Ubc~Ia， Uca~Ib三个夹角（电流滞后 电压时为正）， • 若方向控制字置 “0”方向指向变压器，保护动作 区－1350＜δ＜450，最大灵敏角为－450； • 若方向控制字置 “1”方向指向系统（母线），保 护动作区225°0＞δ＞450，最大灵敏角为1350。
变压器纵差保护
• RCS-978：∆侧 Y侧 补偿，见向量图。
. . .
Ι AL = (Ι al －Ι cl ) / 3 •
. . .
Ι BL = ( Ι bl －Ι al ) / 3 • Ι CL = ( Ι cl－ Ι bl ) / 3 •
由相量图可见： 同相， 由相量图可见：IAL与Iah同相，实现了相位补偿 与 同相
变压器纵差保护
PST1200动作特性图： PST1200动作特性图： 动作特性图
变压器纵差保护
• RCS-978比率制动式差动保护的动作特性： • 动作方程： Id＞0.2Ir + Icdqd Ir≤0.5 Ie Id Kb1(Ir-0.5Ie)+0.1 Id＞Kb1(Ir-0.5Ie)+0.1 Ie+ Icdqd 0.5 Ie≤Ir≤6Ie Id＞0.75(Ir-6Ie)+ Kb1(5.5Ie)+ 0.1 Ie+ Icdqd Ir＞ 6Ie Ir = 1/2 |I1| +| I2| ， Id = |I1+I2| Kb1、Kb2为比率制动系数，K1＝0.2 ， K2＝0.5， K3＝0.75。
. . .
变压器纵差保护
RCS-978系列变压器成套保护装置技术和使用说明书华东地区500KV版
4.1 硬件结构图 ...............................................................................................................25 4.2 装置面板布置............................................................................................................26 4.3 装置接线端子............................................................................................................26 4.4 结构与安装 ...............................................................................................................31 4.5 插件排列说明............................................................................................................31
ZL_YJBH1108.0708
RCS-978 系 列 变压器成套保护装置
RCS978EN定值说明
4
0.1—5In
0.01A
59 失灵电流起动延时
0—10S
0.01S
60 起动风冷 I 段
0.1—5In
0.01A
61 风冷 I 段延时
0—10S
0.01S
62 起动风冷 II 段
0.1—5In
0.01A
63 风冷 II 段延时
0—10S
0.01S
64 闭锁调压定值
0.1—5In
0.01A
65 闭锁调压延时
器的正电源开放；‘自产零序起动电流定值’为零序过流的大小用自产零序电流的零
序保护的起动元件，‘外接零序起动电流定值’为零序过流的大小用外接零序电流的
零序保护的起动元件，由于两者的 TA 变比可能不一致，故设两个零序起动电流（注
意：零序过流 III 段固定用外接零序电流）；‘间隙零序起动电流定值’为间隙零序过
0.01V 0.01A 0.01S
0.01A 0.01S
0.01Ω 0.01Ω 0.01S
0.01S
0.01Ω 0.01Ω 0.01S
0.01S
0.01S
0.01V 0.01A 0.01S
0.01S
0.01A 0.01S
0.01S
1
NARI-RELAYS
南京南瑞继保电气有限公司
38 零序 II 段第二时限控制字
流保护的起动元件，‘零序电压起动定值’为间隙零序过压保护的起动元件；这些起
动元件的整定原则同过流保护的起动元件整定原则类似。
RCS-978系列500KV变压器保护说明书
5.1 装置参数定值单................................................................................................................29 5.2 RCS-978A 定值单 .............................................................................................................29 5.3 RCS-978B 定值单 .............................................................................................................38 5.4 RCS-978C 定值单 .............................................................................................................43
-I-
附录 A 差动保护整定计算 ...........................................................................................................50 1. 比率差动................................................................................................................................50 2. 零序比率差动........................................................................................................................53
国电南瑞RCS-978、PRC974型主变保护运行规定
国电南瑞RCS-978、PRC974型主变保护运行规定国电南瑞生产RCS-978GEA（B），PRC978GE-21C微机型装置，其中RCS-978GE/A （B）装置集成了一台变压器的全部主后备电气量保护，RCS-974A装置集成了一台变压器的本体非电量保护，保护采用三面屏配置。
A、B柜分别配置RCS-978GE/A（B）电量保护装置、CJX-11高中压电压切换箱和RCS-9784A通信装置，C柜配置了PRC78GE-21C非电量非全相失灵保护装置和主变高中低压侧操作箱。
#1主变保护配置及保护范围3.2.2 主变保护的投运步骤3.2.2.1保护装置在通电投运前应退出所有跳闸出口压板。
3.2.2.2合上直流电源快分开关，这时装置面板上“运行”灯应亮。
合上各侧交流电压开关以及变压器本体上的各类电源开关3.2.2.3运行方式显示模件指示运行状态与系统运行方式一致；3.2.2.4保护定值按调度定值整定通知单整定，所有保护的定值整定完后，打印一份各保护的定值清单，核实无误后签名存档。
3.2.2.5按调度命令加用各单元跳闸出口压板，装置投运正常，保护装置中的软压板按定值通知单要求分类投入。
3.2.2.6零序过电压保护与间隙保护共用控制字，采用或出口，定值因定为一次值为100A 3.2.3 装置异常处理3.2.3.1 变压器在充电时应将差动保护投入；充电正常后退出，经带负荷检查正确无误后，方可正式投入运行。
3.2.3.2 当主变保护发“CT断线”信号且无法复归时，申请退出全套保护，并及时通知局生产调度中心。
同时应加强保护屏、TA端子箱、TA本体等设备的监视，如有异常，立即汇报。
3.2.3.3当主变保护发“PT断线”信号且无法复归时，应立即向调度汇报，。
同时检查相关的TV 二次侧快分开关是否跳闸，如确实由二次快分开关跳闸引起，可试合TV二次快分开关，此时若信号消失。
若不消失则申请退出与异常电压回路相关的阻抗、零序、复压闭锁过流保护，并及时通知局生产调度中心3.2.3.4 保护装置上正常运行状态及发出的各类异常信号处理方法：1）装置正常运行状态（1）“运行”灯为绿色装置正常运行时点亮，熄灭表明装置不处于工作状态（2）“报警”灯为黄色，装置有报警信号时点亮（3）“跳闸”灯为红色，当保护动作并出口时点亮2）异常处理办法（1）当“报警”由于CT断线造成的，必须待外部异常恢复后，按下复归装置才会熄灭；由于其他异常情况点亮时，待异常情况消失后会自动熄灭。
RCS-978E保护装置装置的调平衡方法
RCS-978E保护装置装置的调平衡方法如果测试仪可以提供6 个电流利用I、III 侧做检验，I 侧、III 侧三相以正极性接入，I 的电流应超前III 侧的对应相电流150°（因为是Y0/Y0/Δ-11 变压器）,各在I、III 加入电流I*，装置应无差流。
例如I*取1，实际应在I 侧加入1*1.96A（I 侧的额定电流）=1.96A三相电流，在III 侧加入1*16.5A（III 侧的额定电流）=16.5A三相电流，装置无差流。
再如I*取0.5，实际应在I 侧加入0.5*1.96A（I 侧的额定电流）=0.98A三相电流，应在III 侧加入0.5*16.5A（III 侧的额定电流）=8.25A三相电流，装置无差流。
如果测试仪仅可以提供3 个电流在I、III 检验，采用的接线方式为：I 侧电流从A相极性端进入，流出后进入B 相非极性端，由B 相极性端流回试验仪器，III 侧电流从A相极性端进入，由A相非极性端流回试验仪器。
I、III 加入的电流相相角为180°,I 侧大小为I*,III 侧大小为* 3I ，装置应无差流。
例如I*取1，实际应在I 侧加入1*1.96A（I 侧的额定电流）=1.96A电流，在III 侧加入3 *1*16.5A（III 侧的额定电流）=28.579A电流，装置无差流。
再如I*取0.5，实际应在I 侧加入0.5*1.96A（I 侧的额定电流）=0.98A电流，应在III 侧加入3 *0.5*16.5A（III 侧的额定电流）=14.289A电流，装置无差流。
比率制动公式：I1*=I1（I1为加入测试仪高压侧二次电流）/I1eI2*=I2（I2为加入测试仪中压侧二次电流）/I2eI3*=I3（I3为加入测试仪低压侧二次电流）/I3eI r12=（I1*+I2*）/2 ,I r13=（I1*+I3*）/2 , I r23=（I2*+I3*）/2I d12=I1*-I2* , I d13=I1*-I3*, I d22=I2*-I3*K=I d12/I r12 , K=I d13/I r13 , K=I d23/I r23PST 1200系列数字式变压器保护装置差动动作值测试：高压侧平衡系数为1/3，依次在装置的各侧的A、B、C相加入单相电流1.02/高压侧平衡系数*差动保护起动值，使差动动作。
RCS-978变压器成套保护装置
3.15 TA 、 TV 异常判别原理 .........................................................................................20 3.16 其它异常判别 ................................................................................................... 20 4 硬件原理说明 ..............................................................................................................21 4.1 4.2 4.3 4.4 4.5 5 硬件结构图 .......................................................................................................... 21 装置面板布置 .......................................................................................................22 装置接线端子 .......................................................................................................22 结构与安装 .......................................................................................................... 27 插件排列说明 .......................................................................................................27
RCS-978比率差动保护调试方法解析
98 集成电路应用 第 36 卷 第 9 期（总第 312 期）2019将 为高侧额定功率，令 S 1 为故障电流为 （4）。
可以明显看到，所谓倍数 率与变压器额定功率的比值。
同理变低侧也是一样的。
说明书上的在变低侧加入同样倍数额定电流，很多电力工作者误解了变压器比率差动保护的原理，认为其保护原理和母线比率差动保护是一致的。
但是，留心一次接线图的工作者会发现，变压基金项目：广东电网电力系统科技创新课题项目。
作者简介：黄炳祺，广东电网有限公司佛山供电局，研究方向：继电保护。
收稿日期：2019-05-31，修回日期：2019-08-07。
图 1 变压器和母线的一次接线图如下动作特性图的定义，即保证动作区域为于三折线上方的灰色部分，动作区域如图 2。
可见，平时在主变高低侧加入额定电流根据公式，则 Id ＝0。
即为坐标轴 Ir上的所有点。
当调整其中一侧电流后，使 Id≠0。
当保护正好动作时，可以得到临界动作的点。
这个点将位于上图的三折线上。
重复上述操作，得到两个点后就能计算出斜率 K。
但这有一个前提，就是 Id的指必须同时位于三折线的某一段上，否则无法计算出该段折线的斜率。
4 变压器比率差动保护调试说明4.1 基本调试原理的解析同样，低压侧为式（8）。
这里公式中的电流和电压都是指的试验仪加入的电流和电压，因此均为向量。
高压侧的公式很容易理解，其计算差流的数值为加入电流减零序电流。
低压侧使用这样的公式是为了进行电流的相位转换。
由于电流变压器为以 幅值就使幅值等于原来的大小。
4.2 使用三相试验仪调试时的原理解析同样，以A相为例。
由公式可以看到 a、Ib、Ic分别高低侧的加入量，高侧由于接法＝0，所以加入量后有式（11）。
/ ，/所以在低侧加入量时需要乘以 用于补偿。
4.3 使用六相试验仪调试时的原理解析式处理后的数值确增大了大 倍。
低侧电流超前高侧折算公式并没有失效），所以要保证反向就必须再因为零向量加任意向量不改变其大小和方向，图 2 动作区域。
主变保护(RCS_978)运行规程
主变保护(RCS-978) 运行规程第一章装置简介2.1 220kV主变保护RCS-978E主变保护装置功能介绍2.1.1 装置的生产厂家及型号南瑞继保公司生产的RCS-978系列微机变压器成套保护装置，该保护从原理及接线上都满足了保护双重化的要求。
2.1.2 装置的功能及组成装置的功能：装置为微机实现的数字式变压器保护，它包括差动保护、三侧后备保护、非电量保护、公共绕组保护、非全相及失灵保护及三侧操作箱。
装置的组成：RCS-978系列微机变压器成套保护装置采用I、II屏组合方式，其中保护I屏包括RCS-978变压器成套保护装置、RCS-974变压器非电量及辅助保护装置、保护H屏包括RCS-978变压器成套保护装置、CZX-12R操作继电器箱。
RCS-974变压器非电量及辅助保护装置包括变压器非电量及非全相保护。
CZX-12R操作继电器箱是220kV开关的操作回路和220kV交流电压切换回路。
220kV开关的操作回路包括一套合闸回路和两套相对独立的跳闸回路。
2.2.3 保护配置RCS-978装置中可提供一台变压器所需要的全部电量保护，主保护和后备保护共用同一TA。
这些保护包括：稳态比率差动差动速断工频变化量比率差动零序比率差动/ 分侧比率差动复合电压闭锁方向过流零序方向过流零序过压间隙零序过流后备保护可以根据需要灵活配置于各侧。
另外还包括以下异常告警功能：过负荷报警起动冷却器过载闭锁有载调压零序电压报警公共绕组零序电流报警差流异常报警零序差流异常报警差动回路TA 断线TA 异常报警和TV 异常报警2.3 RCS-978E 主变保护装置主要技术指标2.3.1 动作时间差动速断：15 ms （1.5 倍整定值）稳态比率差动：30 ms （2 倍整定值）工频变化量比率差动：30 ms （2 倍整定值）零序比率差动（或分侧差动）：30 ms （2 倍整定值）2.3.2 事件记录⑴ 故障录波容和故障事件报告容量保护起动记录起动前2 个周波、起动后6 个周波的所有电流电压波形。
RCS-978主变保护装置调试方法
RCS-978主变保护装置调试方法一、装置铭牌对数：装置型号：RCS-978版本号：1.10CPU校验码：F1565E26 管理序号：SUBQ 00090844 二、装置调试技巧：变压器参数计算:m=1.05 I=1.05*0.653=0.686A；(以高压侧为例，m为系数)m=0.95 I=0.95*0.653=0.620A试验方法1、电压可不考虑。
2、可采用状态序列或手动试验采用状态序列或手动试验试验接线单相（AN/BN/CN）三相（ABCN）试验仪器设置（m=1.05）1．状态参数设置：IA：1.029∠0.00ºIB：0.00∠0.00ºIC：0.00∠0.00º2. 触发条件设置：时间控制0.05s1．状态参数设置：IA：0.686∠0.00ºIB：0.686∠-120ºIC：0.686∠120º2. 触发条件设置：时间控制0.05s装置报文差动保护动作装置指示灯跳闸灯亮采用状态序列或手动试验试验接线单相（AN/BN/CN）三相（ABCN）试验仪器设置（m=0.95）1．状态参数设置：IA：0.931∠0.00ºIB：0.00∠0.00ºIC：0.00∠0.00º2. 触发条件设置：时间控制0.05s1．状态参数设置：IA：0.620∠0.00ºIB：0.620∠-120ºIC：0.620∠120º2. 触发条件设置：时间控制0.05s装置报文保护启动装置指示灯/试验项目三比率制动特性校验计算方法计算公式：Id=I1-I2，Ir=（I1+I2）/2Id=Icdqd+0.2 Ir Ir≤0.5IeId=0.5（Ir-0.5Ie）+ Icdqd+0.1 Ie 0.5Ie≤Ir≤6IeId=0.75(Ir-6Ie) +0.5(5.5Ie) +0.1 Ie + Icdqd 6Ie≤Ir（以制动电流为1.5Ie为例）：I1为高压侧电流，I2为低压侧电流Id=I1-I2=0.3Ie+0.5（1.5Ie-0.5Ie）+0.1 Ie =0.9IeIr=（I1+I2）/2=1.5Ie解得I1=1.95Ie，I2=1.05Ie即：I1=1.95*1.96=3.822AI2=1.05*16.5*1.732=30.01A试验方法 1.手动试验界面2.在仪器界面右下角--变量及变化步长选择--选择好变量（幅值）、变化步长。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RCS-978主变保护装置调试方法
一、装置铭牌对数：
装置型号：RCS-978
版本号：1.10
CPU校验码：F1565E26 管理序号：SUBQ 00090844 二、装置调试技巧：
变压器参数计算:
m=1.05 I=1.05*0.653=0.686A；(以高压侧为例，m为系数)
m=0.95 I=0.95*0.653=0.620A
试验方法1、电压可不考虑。
2、可采用状态序列或手动试验
采用状态序列或手动试验
试验接线单相（AN/BN/CN）三相（ABCN）
试验仪器设
置
（m=1.05）1．状态参数设置：
IA：1.029∠0.00º
IB：0.00∠0.00º
IC：0.00∠0.00º
2. 触发条件设置：
时间控制0.05s
1．状态参数设置：
IA：0.686∠0.00º
IB：0.686∠-120º
IC：0.686∠120º
2. 触发条件设置：
时间控制0.05s
装置报文差动保护动作
装置指示灯跳闸灯亮
采用状态序列或手动试验
试验接线单相（AN/BN/CN）三相（ABCN）
试验仪器设
置
（m=0.95）1．状态参数设置：
IA：0.931∠0.00º
IB：0.00∠0.00º
IC：0.00∠0.00º
2. 触发条件设置：
时间控制0.05s
1．状态参数设置：
IA：0.620∠0.00º
IB：0.620∠-120º
IC：0.620∠120º
2. 触发条件设置：
时间控制0.05s
装置报文保护启动
装置指示灯/
试验项目三比率制动特性校验
计算方法计算公式：Id=I1-I2，Ir=（I1+I2）/2
Id=Icdqd+0.2 Ir Ir≤0.5Ie
Id=0.5（Ir-0.5Ie）+ Icdqd+0.1 Ie 0.5Ie≤Ir≤6Ie
Id=0.75(Ir-6Ie) +0.5(5.5Ie) +0.1 Ie + Icdqd 6Ie≤Ir
（以制动电流为1.5Ie为例）：I1为高压侧电流，I2为低压侧电流
Id=I1-I2=0.3Ie+0.5（1.5Ie-0.5Ie）
+0.1 Ie =0.9Ie
Ir=（I1+I2）/2=1.5Ie
解得I1=1.95Ie，I2=1.05Ie
即：I1=1.95*1.96=3.822A
I2=1.05*16.5*1.732=30.01A
试验方法 1.手动试验界面
2.在仪器界面右下角--变量及变化步长选择--选择好变量（幅值）、变化步长。
3.仪器先加入保护不动的数值，调节步长▲或▼，直到保护动作。
4.电压可不考虑。
