海湾消防主机故障排查手册

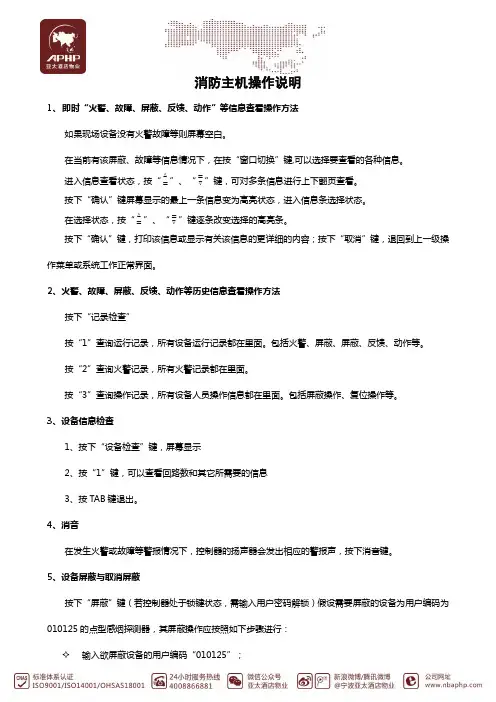

海湾消防主机操作说明

消防主机操作说明1、即时“火警、故障、屏蔽、反馈、动作”等信息查看操作方法如果现场设备没有火警故障等则屏幕空白。

在当前有该屏蔽、故障等信息情况下，在按“窗口切换”键,可以选择要查看的各种信息。

进入信息查看状态，按“△＝”、“＝▽”键，可对多条信息进行上下翻页查看。

按下“确认”键屏幕显示的最上一条信息变为高亮状态，进入信息条选择状态。

在选择状态，按“△＝”、“＝▽”键逐条改变选择的高亮条。

按下“确认”键，打印该信息或显示有关该信息的更详细的内容；按下“取消”键，退回到上一级操作菜单或系统工作正常界面。

2、火警、故障、屏蔽、反馈、动作等历史信息查看操作方法按下“记录检查”按“1”查询运行记录，所有设备运行记录都在里面。

包括火警、屏蔽、屏蔽、反馈、动作等。

按“2”查询火警记录，所有火警记录都在里面。

按“3”查询操作记录，所有设备人员操作信息都在里面。

包括屏蔽操作、复位操作等。

3、设备信息检查1、按下“设备检查”键，屏幕显示2、按“1”键，可以查看回路数和其它所需要的信息3、按TAB键退出。

4、消音在发生火警或故障等警报情况下，控制器的扬声器会发出相应的警报声，按下消音键。

5、设备屏蔽与取消屏蔽按下“屏蔽”键（若控制器处于锁键状态，需输入用户密码解锁）假设需要屏蔽的设备为用户编码为010125的点型感烟探测器，其屏蔽操作应按照如下步骤进行：输入欲屏蔽设备的用户编码“010125”；✧按“TAB”键，设备类型处为高亮条；✧输入其设备类型“03”；✧按“确认”键存储，如该设备未曾被屏蔽，屏幕的屏蔽信息中将增加该设备，否则在显示屏上提示输入错误。

6、取消屏蔽操作和屏蔽操作一样7、启动方式设置（确认火警时转为自动，消防主机则自动启动各种设备）按下“启动方式”键，调出启动方式菜单可按“△＝”、“＝▽”键选择相应方式，按“确认”键存储，7、消防广播启动在手动允许的情况下，再按下需要启动的楼层，对应楼层的消防广播就启动，再按下就停止。

海湾常见故障

海湾消防系统常见故障以及处理方法海湾消防火灾自动报警系统主要包括控制器、现场设备、连接线路等几部分，当出现故障时必须根据故障现象进行分析，才能确定故障的具体原因。

下面以GST-5000火灾报警控制器系统为例，分析一下各部分在系统运行过程中可能出现的故障现象以及处理措施。

海湾消防系统常见故障以及处理方法陕西省消防检测收费标准：1、自动消防系统检测服务收费范围及标准：（一）设有火灾自动报警系统、自动灭火系统、防烟排烟系统等自动消防系统的（新建、改建、扩建）建设工程检测服务最高收费标准为被检测自动消防系统工程造价的 2%；对初检不符合国家有关标准的自动消防系统进行第一次复检，不收取费用；再次检测的，可再收取一次检测费（直至检测合格），其最高收费标准为不合格单项自动消防设施造价的 1.5%。

（二）对已投入使用的原有的建筑自动消防系统实施年度检测服务最高收费标准为被检测自动消防系统工程造价的 0.8%，复检不收费。

（三）对保障性住房、学校、幼儿园、集贸市场、养老院及残疾人福利院的自动消防系统工程新建、改建、扩建和年度检测服务最高收费标准下浮 50%。

消防技术服务机构可根据检测工作难易程度、工程造价等实际情况，在最高收费标准内与委托人协商确定具体收费标准。

不得超过最高收费标准。

2、电气设施（电器产品、电气线路）消防安全年度检测服务收费范围及最高收费标准：（一）影剧院、歌舞厅、夜总会、游戏厅及类似娱乐场所和可燃物品仓库及生产、储存、装卸易燃易爆危险品场所为检测建筑面积每平方米 1.5 元。

（二）宾馆、饭店、商场、写字楼及类似场所为检测建筑面积每平方米 1.2 元。

（三）保障性住房、学校、幼儿园、集贸市场、养老院及残疾人福利院为检测建筑面积每平方米 0.5 元。

（四）其它人员密集场所为检测建筑面积每平方米 1.0 元。

对初检不符合国家有关标准的电气设施进行复检时，不再收取任何费用。

海湾主机故障分析

海湾主机故障分析海湾主机是一种计算机服务器，可以提供网络服务和存储功能。

主机故障是指主机无法正常工作或提供服务的情况。

主机故障会导致服务器中断、数据丢失以及业务中断等问题，严重影响企业运营和用户体验。

下面我们将进行海湾主机故障的分析。

1.硬件故障：硬件故障是导致主机故障的最常见原因之一、硬件故障可能出现在主机的各个组件上，例如中央处理器(CPU)、内存、硬盘等。

当硬件故障发生时，主机无法正常运行，可能会出现蓝屏、死机或无法启动等现象。

2.软件故障：软件故障是主机故障的另一个常见原因。

软件故障可能出现在操作系统(OS)、程序应用或驱动程序等方面。

例如，操作系统出现错误导致主机崩溃，或者应用程序在运行中发生错误导致主机无法正常工作。

3.网络故障：网络故障是主机故障的另一个重要原因。

网络故障可能导致主机无法连接到网络，无法提供网络服务，或者网络速度缓慢。

网络故障可能由网络设备故障、网络连接问题或配置错误等引起。

4.电源故障：电源故障是主机故障的一个重要因素。

主机需要稳定的电源供应才能正常运行。

电源故障可能包括电源线路故障、电源适配器故障或电源供应不足等。

当主机遭遇电源故障时，它可能会无法启动或突然断电，导致数据丢失等问题。

以下是针对海湾主机故障的分析和解决方法：1.硬件故障：当主机出现硬件故障时，最好寻求专业人士的帮助。

一般来说，可以通过检查硬件连接是否正确，更换故障组件，或者进行硬件维修来解决问题。

2.软件故障：对于软件故障，可以尝试重新启动主机，检查操作系统是否完整或升级到最新版本，检查应用程序是否有更新，或者重新安装软件以解决问题。

在这种情况下，确保有备份的数据可以帮助减少数据丢失的风险。

3.网络故障：网络故障可能由多个因素引起，因此需要仔细排查。

可以先检查网络设备是否工作正常，如路由器、交换机，确保网络连接稳定。

如果网络问题仍然存在，可以尝试设置静态IP地址、重新配置网络设置或者重新安装网络驱动程序等。

海湾报警故障

控制器主板
测量AC-DC电源输出排线的ACF端（主电检测）与G端电压，如果电压正常，可以与海湾公司技术服务部联系更换控制器主板
控制器报备电故障
备电开关未开
打开备电开关
备电连线未正确连接
正确连接
备电保险断
更换同规格保险
备电电压过低或损坏
测量备电电压是否低于22v，低于22v需要更换蓄电池
AC-DC电源或主板损坏
手动消防启动盘电缆连接不良
检查与回路板连接的电缆，重新插接牢固
手动盘驱动板损坏
请及时与海湾公司技术服务部联系更换
控制器打印机不打印
设置为不打印的方式
参照控制器操作中，利用“打印方式设置”操作，重新设置
打印机电缆连接不良
检查并连接好
打印机被关闭
按下打印机的“SEL”键，将打印机打开
打印纸用完
参照打印纸更换步骤更换新的打印纸
开关板坏
请与海湾公司技术服务部联系更换
液晶屏或背光管坏
请与海湾公司技术服务部联系更换
控制器键盘操作没反应
连接排线接触不好
重新插紧键盘与开关板之间排线
开关板坏
请与海湾公司技术服务部联系更换
面膜坏
请与海湾公司技术服务部联系更换
控制器报总线故障或绝缘故障
总线短路或线间电阻过低（低于10k）
请施工单位或维护人员排除线路故障
该探测器被隔离
利用“取消隔离”操作先将其释放后试验
该探测器损坏
更换探测器
个别感烟探测器误报火警
安装在空调口、窗户附近等不当位置
更改探测器的安装位置
环境恶劣或使用场所不当（如灰尘大或湿度大的地下车库或开水间等）
改善环境或更换为其它探测器
光电感烟探测器污染

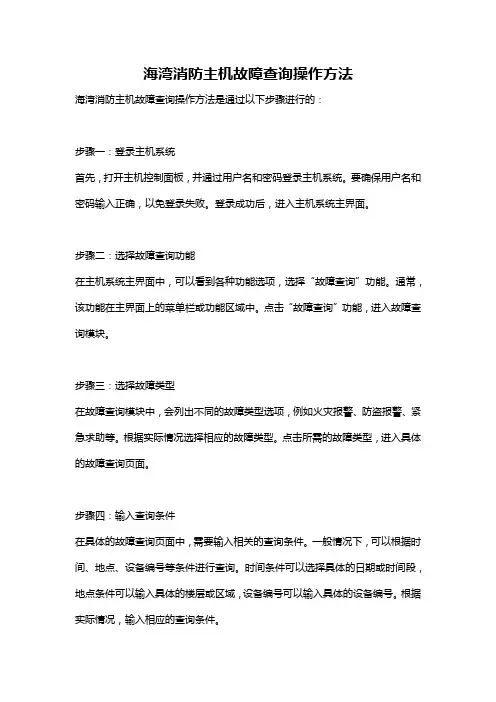

海湾消防主机故障查询操作方法

海湾消防主机故障查询操作方法海湾消防主机故障查询操作方法是通过以下步骤进行的：步骤一：登录主机系统首先，打开主机控制面板，并通过用户名和密码登录主机系统。

要确保用户名和密码输入正确，以免登录失败。

登录成功后，进入主机系统主界面。

步骤二：选择故障查询功能在主机系统主界面中，可以看到各种功能选项，选择“故障查询”功能。

通常，该功能在主界面上的菜单栏或功能区域中。

点击“故障查询”功能，进入故障查询模块。

步骤三：选择故障类型在故障查询模块中，会列出不同的故障类型选项，例如火灾报警、防盗报警、紧急求助等。

根据实际情况选择相应的故障类型。

点击所需的故障类型，进入具体的故障查询页面。

步骤四：输入查询条件在具体的故障查询页面中，需要输入相关的查询条件。

一般情况下，可以根据时间、地点、设备编号等条件进行查询。

时间条件可以选择具体的日期或时间段，地点条件可以输入具体的楼层或区域，设备编号可以输入具体的设备编号。

根据实际情况，输入相应的查询条件。

步骤五：开始查询输入完查询条件后，点击“开始查询”按钮，系统会根据条件进行相应的查询。

查询过程可能需要一段时间，取决于查询条件的复杂性和数据库的大小。

系统会显示查询进度或查询结果的提示信息，请耐心等待。

步骤六：查看查询结果查询完成后，系统会显示相关的查询结果。

查询结果通常以列表的形式呈现，列出与查询条件相匹配的故障记录。

每条记录包括故障类型、时间、地点等详细信息。

可以通过滚动条或翻页功能查看更多的查询结果。

步骤七：分析和处理故障根据查询结果，可以分析和处理相应的故障。

对于已知的故障，可以根据相应的处理方法进行处理。

对于未知的故障，可以进一步调查和排除故障原因，并采取相应的措施进行修复。

步骤八：退出查询模块查询完成后，可以选择退出查询模块，返回主机系统主界面。

在主界面上可以选择其他的功能选项，例如设备管理、报警配置等。

总结：海湾消防主机故障查询操作方法包括登录主机系统、选择故障查询功能、选择故障类型、输入查询条件、开始查询、查看查询结果、分析和处理故障以及退出查询模块等步骤。

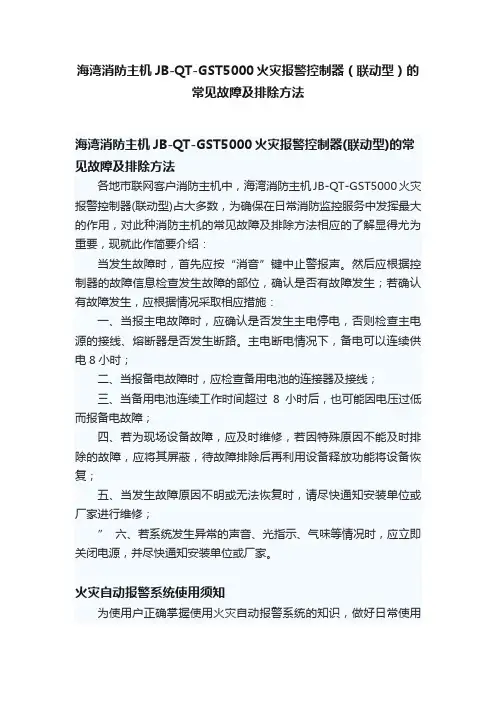

海湾消防主机JB-QT-GST5000火灾报警控制器（联动型）的常见故障及排除方法

海湾消防主机JB-QT-GST5000火灾报警控制器（联动型）的常见故障及排除方法海湾消防主机JB-QT-GST5000火灾报警控制器(联动型)的常见故障及排除方法各地市联网客户消防主机中，海湾消防主机JB-QT-GST5000火灾报警控制器(联动型)占大多数，为确保在日常消防监控服务中发挥最大的作用，对此种消防主机的常见故障及排除方法相应的了解显得尤为重要，现就此作简要介绍：当发生故障时，首先应按“消音”键中止警报声。

然后应根据控制器的故障信息检查发生故障的部位，确认是否有故障发生；若确认有故障发生，应根据情况采取相应措施：一、当报主电故障时，应确认是否发生主电停电，否则检查主电源的接线、熔断器是否发生断路。

主电断电情况下，备电可以连续供电8小时；二、当报备电故障时，应检查备用电池的连接器及接线；三、当备用电池连续工作时间超过8小时后，也可能因电压过低而报备电故障；四、若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应将其屏蔽，待故障排除后再利用设备释放功能将设备恢复；五、当发生故障原因不明或无法恢复时，请尽快通知安装单位或厂家进行维修；六、若系统发生异常的声音、光指示、气味等情况时，应立即关闭电源，并尽快通知安装单位或厂家。

火灾自动报警系统使用须知为使用户正确掌握使用火灾自动报警系统的知识，做好日常使用和维护工作，并制订相应的管理制度，使火灾自动报警系统真正为保卫单位财产安全发挥作用。

现简要介绍使用须知：一、火灾自动报警控制器使用常识：１．开机：接通220V电源，工作显示灯亮。

如控制器的备用电源（简称备电）回路中装有开关，其开关请注意也必须放在“开”的位置。

２．关机：切断220V电源，同时也必须关掉备电开关。

３．自检：使用控制器的“自检”功能，可以检查系统中的各探测器是否全部处于正常的安装状态。

自检功能的操作方式基本有以下几种：A．按下自检键（或对应区号自检键）后，相应探测器的房号灯应亮，同时探测器底座的确认灯应亮，机器发出火警声响，如某房号灯不亮，该探测器可能存有开路等故障。

海湾消防设备JB-QB-GST9000调试维修操作手册

1.3
1.3.1
控制器开机默认为锁键状态，若进行功能键（除“浏览火警”、“窗口切换”、“信息查询”、“消音”键外）操作，液晶屏显示一个要求输入密码的提示框，此时输入正确的密码并按下“确认”，才可完成键盘解锁继续操作。
1.3.2
本控制器具有自动锁键功能，当控制器液晶屏显示正常监视界面或报警信息显示界面时，若连续30s无任何键盘操作，且无新的信息发生，控制器将自动锁定键盘。
例如当上半屏幕同时存在火警、监管和故障信息时，具体如图4-7、4-8、4-9所示，在图4-9界面下，再次按“窗口切换”将返回到图4-7所示界面。
图4-7“窗口切换”
图4-8“窗口切换”
图4-9
c）查询焦点窗口内信息
控制器可对焦点窗口内的信息进行查询。当存在多条信息时可按、可向上或向下改变焦点位置；若存在多页信息时，还可按、向上或向下翻页查看。
设置功能类按键：指用户需要设置控制器的参数、调试及改变控制器设置时使用的按键，包括：“系统设置”、“用户设置”。
字符键：指用户输入数据用的数字或字符键，包括：“空格”、数字键（0~9）、“*”、“#”、“+”、“×”、“=”，数字键同时为菜单操作时快速进入菜单的快捷键。
操作键：指用户进行各种操作时均可能用到的按键，包括：、、或、、“确认”、“取消”。
图4-11
在图形信息显示模式下，若连续30s无任何键盘操作和没有新的警报信息时，控制器将自动返回到文本信息显示状态。
1.5
按下“信息查询”液晶屏将显示图4-12所示界面。
图4-12
1.5.1
选择“1、历史记录查询”可对运行记录、火警记录和操作记录进行查询。如图4-13所示。
图4-13
4.5.1

GST海湾维修手册消防分册

目录智能光电感烟探测器JTY-GD-G3（GST2.908.488）--------------------------------------------------------------1 智能电子差定温感温探测器JTW-ZCD-G3N（GST2.908.490）------------------------------------------------3 气体灭火控制盘LD-QKP06 （GST2.908.291、GST2.908.292、GST2.908.372）--------------------------5 火灾显示盘ZF-101（GST2.908.018、GST2.908.019）-----------------------------------------------------------8 火灾显示盘ZF-500（GST2.908.116）-------------------------------------------------------------------------------10 智能电源箱DY-100A系列(GST2.908.270、GST2.908.269、GST2.908.373)------ -------------------------12 编码输入模块LD-8300(GST2.908.184)------------------------------------------------------------------------------15 编码输入/输出模块LD-8301(GST2.908.183)-----------------------------------------------------------------------17 编码双输入/输出模块LD-8303(GST2.908.185)--------------------------------------------------------------------19 总线隔离器LD-8313(GST2.908.223)---------------------------------------------------------------------------------21 家用可燃气体报警器BT/R-V A001(GST2.908.982、GST2.908.983)-------------------------------------------22 火灾报警控制器（贴片）主板JB-QB-GST500 (GST2.908.367)------------------------------------------------24 智能电源盘LD-D02(GST2.908.395,GST2.908.015)----------------- ----------------------------------------------26 手动报警按钮J-SAP-8401(GST2.908.190)---------------------------------------------------------------------------28 火灾报警控制器JB-QB-GST200(贴片)(GST2.908.138、GST2.908.354)---------------------------------------30 电话分机TS-100A(GST2.908.058)---------------- --------------------------------------------------------------------35 消防通讯电话主机TS-Z01A（GST2.908.057、GST2.098.056）-----------------------------------------------37 火灾报警控制器JB-QB-GST32(GST2.908.405、GST2.908.406)-----------------------------------------------39 烟温复合探测器JTF-GOM-GST601(GST2.908.353)--------------------------------------------------------------42 智能线型红外光束感烟探测器JTY-HS-G2K、JTY-HS-G2（GST2.908.419、GST2.908.412、GST2.908.411）-------------------------------------------------------------44 LD-8321总线中继器（GST2.908.380、GST2.908.379）---------------------------------------------------------47 HX-F8501非编码火灾声警报器、HX-F8502非编码火灾声光警报器（GST2.908.520、GST2.908.517）-----------------------------------------------------------------------------------48智能光电感烟探测器JTY-GD-G3（GST2.908.488)作者：刘增宏一、原理框图二、工作原理：光电感烟探测器是利用光的反射原理来检测空气中烟雾的浓度，对火灾作出反应。

GST海湾维修手册消防分册

GST海湾维修手册消防分册GST海湾维修手册消防分册第一章 - 消防设备基础知识1.1 消防设备的分类1.2 消防设备的基本原理1.3 消防设备的常见故障及处理方法1.4 消防设备的维护与保养第二章 - 消防设备故障处理2.1 火灾报警系统的故障处理2.2 自动喷水灭火系统的故障处理2.3 消防水泵的故障处理2.4 消防排烟系统的故障处理2.5 气体灭火系统的故障处理2.6 消防电源系统的故障处理第三章 - 消防设备的维护与保养3.1 灭火器的维护与保养3.2 喷水灭火系统的维护与保养3.3 消防水泵的维护与保养3.4 消防排烟系统的维护与保养3.5 气体灭火系统的维护与保养3.6 消防电源系统的维护与保养第四章 - 消防设备的安装调试与检验验收4.1 灭火器的安装调试与检验验收4.2 喷水灭火系统的安装调试与检验验收4.3 消防水泵的安装调试与检验验收4.4 消防排烟系统的安装调试与检验验收4.5 气体灭火系统的安装调试与检验验收4.6 消防电源系统的安装调试与检验验收第五章 - 火灾预防与应急处理5.1 火灾预防措施5.2 火灾应急处理流程5.3 火灾应急设备与装置使用方法第六章 - 消防知识讲解6.1 火灾的成因与分类6.2 火灾的蔓延与防止6.3 火灾的控制与扑救方法6.4 灭火器的种类与使用方法6.5 消防逃生与自救技巧第七章 - 消防法律法规7.1 国家消防法律法规概述7.2 GST海湾消防设备维修操作规程7.3 GST海湾消防设备安装调试验收规程第八章 - 消防案例分析与总结8.1 GST海湾消防设备故障案例分析8.2 消防事故案例分析与总结附录一：GST海湾消防设备操作视频教程附录二：GST海湾消防设备常见问题解答本手册旨在提供GST海湾维修人员使用和参考的消防设备维修手册。

通过学习本手册，维修人员可以了解消防设备的基本原理、分类和故障处理方法，掌握消防设备的维护与保养技巧，并了解消防设备的安装调试与检验验收流程。

海湾主机故障分析分析

二、CRT调试过程中常见故障
5、控制器上存在故障信息，CRT电脑显示正常，但同时在启动栏内出现******66的信息。
解决办法：设备类型“66”为故障输出，设备报故障时会启动类型为66的设备。建议检查设备定义中是否含有误编为类型为66的设备（包括未注册的设备点），找到并修改后，******66的信息不会再出现。
14
一、控制器调试过程中常见故障
15、控制器报交流电、备电故障。
1、交流电故障：可能原因为无交流电、交流滤波器损坏、
交流保险管损坏、AC-DC电源盒损坏、AC-DC电源盒至主板之间的ACF线断路或与GND线短路、主板内部器件损坏。 2、备电故障：可能原因为保险坏、线路连接不良、蓄电池
亏电或损坏，对应处理办法：换保险管（参数见标签）
再检查联网线序是否接反，如果是CAN联网还需检查联网板上的终端120 Ω设置是否正确。 2、GST200控制器注册不上联网卡。解决办法：将控制的状态设置为调试状态，开关机注册，控制器显示一级网络正常，则表示控制器注册联网卡成功。
23
四、广播电话调试过程中常见故障
1、控制器配接电话主机，发现8304模块只能通话一次，之后电话模块一直启动且复位不了。发现只有插孔有此现象，固定电话没有此问题。解决办法：可以尝试从以下3个方面解决此问题：检查电话主机注册是否正常；检查电话线路有无接地现象；检查8304模块是否损坏。 2、通话结束电话主机挂机后，电话盘上的分区按钮一直处于闪烁状态，过一段时间自动消失，时间长短不定。
25
四、广播电话调试过程中常见故障
5、老工程改造，控制器全部更换，但没有重新布线。控制器开机后电话主机报电话故障。解决办法：当新国标控制器带新国标电话盘时，会自动识别新国标8304模块，如果现场是旧国标8304，系统会报故障。改为使用老国标电话总机解决此问题。

海湾消防报警主机说明书

前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。

本控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。

系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。

具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。

GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。

本手册应由专人负责，妥善保管，以备日后查用。

1目录第一部分 ............................................................................... 概述 (4)第一章公司简介 (5)第二章 JB-QG-GST5000火灾报警控制器(联动型)简介 (6)第二部分 .................................................................... 结构.安装.调试 (7)第三章 JB-QG-GST5000控制器结构及配置说明 (8)3.1控制器结构及配置方式概述 (8)3.2JB-QG-GST5000控制器主机结构说明 (8)3.2.1 按键及面板设置说明 (8)3.2.2 控制器主机内部结构说明 (9)3.364路手动消防启动盘结构说明 (11)3.3.1 面板结构说明 (11)3.3.2 内部结构说明 (11)3.4LD-D02智能电源盘结构说明 (11)3.5LD-KZ08多线制控制盘结构说明 (12)3.5.1 控制盘外观说明 (12)3.5.2 控制盘背面结构及接线端子说明 (13)3.6控制器主电源盒端子说明 (13)3.7控制器典型配置及内部结构说明 (13)3.7.1 典型配置外观示意 (14)3.7.2 内部结构及连接线示意 (14)3.7.3 控制器对外接线端子说明 (15)第四章安装与调试 (16)4.1开箱检查 (16)4.2机柜的安装条件及方式 (17)4.3开机检查 (17)4.4外部设备检查 (17)4.5接线和设置 (17)4.6调试 (17)第三部分系统应用 (18)第五章一般性用户使用说明 (19)5.1开机、关机与自检 (19)5.2键盘操作前准备 (20)5.2.1 键盘的命令功能和字符功能 (20)5.2.2 数据输入的一般方法 (20)5.2.3 信息查看操作的一般方法 (21)5.3键盘解锁和锁键盘 (21)5.3.1 键盘解锁 (21)5.3.2 锁键 (21)5.4注册信息检查 (22)5.4.1 检查系统配置 (22)5.4.2 检查回路配置 (22)5.4.3 检查设备信息 (23)5.5信息显示与记录 (25)5.5.1 信息显示 (25)5.5.2 查看运行记录 (27)5.5.3 信息的打印 (27)5.6消音 (27)5.7火警及故障的处理 (28)5.7.1 故障的一般处理方法 (28)5.7.2 火警的一般处理方法 (28)5.8设备的隔离与取消隔离 (28)5.8.1 设备隔离 (28)5.8.2 取消隔离 (28)5.9总线制被控设备的手动启动与停动操作 (29)5.9.1 对外部设备进行手动启动操作的条件 (29)5.9.2 利用主机键盘进行的被控设备启动/停动操作 (29)5.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (30)5.10总线制被控设备的自动联动控制 (30)5.10.1 实现自动联动的条件 (30)5.10.2 自动联动逻辑的实现 (30)5.11气体灭火设备的启动和停止控制 (30)5.11.1 气体灭火设备的启动条件 (30)5.11.2 气体灭火设备的手动启动控制 (30)5.11.3 气体灭火设备的自动联动控制 (31)5.11.4 气体灭火设备的紧急停动控制 (32)5.12清除功能 (32)6.6启动方式设置 (32)6.7气体喷洒允许控制设置设备 (33)第四部分更进一步的说明 (33)第七章 LD-KZ08多线制控制盘操作使用说明 (34)7.1多线制控制盘功能设定 (34)7.2操作使用说明 (35)7.3与LD-302B切换模块接线说明 (35)7.4多线制联动控制盘控制应用举例 (36)第八章与CRT显示系统和远程监控网络的连接 (36)8.1与CRT显示系统的连接和相关设置 (36)8.1.1连接 (36)8.1.2 地址设置 (37)8.2与远程监控网络相关设置 (37)第五部分用户须知 (38)第十章故障处理和定期检查 (39)10.1一般性故障处理 (39)10.2定期检查和更换 (40)第十一章注意事项 (43)附录一技术指标 (44)附录二设备类型表 (45)附录三标准汉字码表 (46)附录四补充汉字码表 (49)附录五调试表格 (51)附录六整机内部接线示意图 (52)JB-QG-GST5000火灾报警控制器（联动型）第一部分概述公司简介JB-QG-GST5000火灾报警控制器（联动型）简介第一章公司简介海湾安全技术（集团）有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业，技术力量雄厚，检测手段齐全，管理体制严格，产品技术水平和产量居全国同行业前列。

海湾主机故障分析..

5
一、控制器调试过程中常见故障
6、 GST5000控制器，D02电源盘机壳带交流电220V。解决办法：将D02电源盘上24V输出线拆掉，再检查机壳是否带电。如不带电，则可判断220V是从8301模块输出控制
点上引入的。8301模块不能直接控制强电，需要使用8302
或继电器间接控制！避免事故发生。 7、 GST5000控制器，开机时有部分声光自动启动。解决办法：检查声光底座内是否有积水等异物，导致S1和G 端子短路，造成声光自动启动。
14
一、控制器调试过程中常见故障
15、控制器报交流电、备电故障。
1、交流电故障：可能原因为无交流电、交流滤波器损坏、
交流保险管损坏、AC-DC电源盒损坏、AC-DC电源盒至主板之间的ACF线断路或与GND线短路、主板内部器件损坏。 2、备电故障：可能原因为保险坏、线路连接不良、蓄电池
亏电或损坏，对应处理办法：换保险管（参数见标签）
场增加电源箱、更换为更大线径的电源线的方法解决。
9
一、控制器调试过程中常见故障
12、 GST5000控制器，回路板、火灾显示盘板与联网板的拨码都是正确的，但是注册板卡数量不全。解决办法：把板卡拆下，清洁金手指后重新安装。控制器板卡的金手指表面不清洁，如有胶、灰尘等附着物,会导致金手指与母版插槽接触不良，从而使系统注册不正常。
0500＜回码值＜0550:总线工作很可靠，基本不存在干扰。
0550＜回码值＜0600 :总线受轻微干扰，可以正常工作。回码值＞ 600:可能导致注册设备数量较实际多.设备会报故障或误报火警、反馈。具体操作如下:
12
一、控制器调试过程中常见故障
13
一、控制器调试过程中常见故障

海湾主机简单操作说明

简单操作说明
一、火警处理
当发生火警时，首先应按“消音”键中止报警声。

然后应根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生；
若确认有火灾发生，应根据火情采取相应措施。

（1）可通过消防广播通知人员撤离
（2）拨打消防报警电话报警
（3）可在主机的多线控制区面板上的标签找到要启动的设备，通过手动方式快速启动消防灭火设备（喷淋泵和消防泵），并在多线控制区面板和总线控制区面板打开相应的联动设备（电梯迫降、层号灯、风阀和风机、非消防电源切断）
若为误报警，应采取如下措施：
（1）检查误报警部位是否灰尘过大、温度过高，确认是否是由于人为或其他因素造成误报警；
（2）按“复位”键使控制器恢复正常状态，观察是否还会误报，如果仍然发生误报可将其屏蔽，并通知安装单位进行维修。

二、故障与异常处理
当发生故障时，首先应按“消音”键中止报警
声。

然后应根据控制器的故障信息检查发生故障的部位，确认是否有故障发生，若确认有故障发生，应根据情况采取相应措施：
(1)当报主电故障时，应确认是否发生主电停电，否则检查主电源的接线、熔断器是否发生断路。

(2)当报备电故障时，应检查备用电池的连接及接线，当备用电源连续工作时间超过8小时后，也可能因电压过低而报备电故障
(3)若为现场设备故障，因特殊原因不能及时排除故障，可将其屏蔽，通知安装单位来维修。

键盘解锁：
控制器开机默认为锁键状态，若进行命令功能键操作，液晶屏显示一个要求输入密码的画面，此时按下“确认”键，才可继续操作，同时完成键盘解锁。
