格力空调A2系列风管送风式空调机组设计
02 A2系列风管送风式空调机组解读
第二章A2系列风管送风式空调机组一、产品特点便捷的管理，看得见的经济实惠；可全面融入室内装潢设计，创造优雅和谐的环境，这就是格力A2系列风管机。
◆安装灵活：根据安装现场需要，A2系列机组可以灵活确定送回风形式（下回风和后回风），冷凝水接出方向（左式和右式）、风口型式（适合装饰的各种风口）等；其中，回风方式推荐用后回风。
◆超薄机身设计：各款机型中，最薄为220mm，最厚为300mm，适合狭窄空间安装。
◆操控灵活：简洁的全中文控制器及灵活的遥控器使你对机组控制自如。
在一个空间里安装多台空调时，使用集中控制器可以控制最多16台机组，其管理和操作极其方便。
（集中控制器需另外选购）FGR2.6H/A2 FGR6.5/A2 FGR12/A2-N4电话线座电话线座电话线座最长距离1200m风管机1 风管机2 风管机16在一个空间里安装多台空调时，使用集中控制器可以控制最多16台机组，其管理和操作极其方便。
集中控制器回风盖板吊装螺冷凝水排水电器盒回风口组件互换回风盖板与回风口组件两个零件就可以更改回风方式，推荐使用后回风二、A2系列普通静压风管机参数表注：①括号外表示不开电加热制热量，括号内表示开电加热时的制热量。
②括号外表示不开电加热制热功率，括号内表示开电加热时的制热功率。
③以上机组设计执行标准GB/T 18836-2002，GB19576-2004。
④规格参数会因产品改进有所变动，具体参数请以机组上的铭牌参数为准。
⑤噪音是在半消音室的测量值,实际运转时由于环境的改变会稍微高点。
⑥本公司有R407C、R410A等工质各款机型，详细请咨询当地销售公司。
⑦本公司有适用于T3工况各款机型，详细请咨询当地销售公司。
三、A2系列机组外形及安装示意图室外机外型尺寸1)7.5kW及其以下外机EDAB四、产品电气安装1、电线布置◆按国家布线规则进行安装。
◆电源必须使用空调机组专用电源。
◆电源线应有可靠固定，以免接线端子受力。
格力GVI多联机、室内机 风管系列(A2、B1)产品参数
型号 制冷量 KW 制热量 KW 循环风量 m³/h 噪声（H） dB(A) 机外静压 Pa 电源 风机电机 输入功率 KW 辅助电加热 输入功率 KW 连 气管 mm 接 液管 mm 连接方式 管 排水管（外径*壁厚） mm 尺寸（宽*深*高） mm 净重 kg 推荐电源线 mm²*根
GMV-R45P/Na GMVR-R45P/Na 4.5 5.0 700 40/36 20 0.091 1.5
制冷运行范围 制热运行范围
室外温度10℃-48℃ 室外温度-20℃-48℃
GMV[i]直流变频多联空调机组
型号 GMV-Pd250W/NaB-N1 GMV-Pd300W/NaB-N1 GMV-Pd350W/NaB-N1 制冷量 kw 25.0 30.0 35.0 制热量 kw 27.5 33.0 39.0 噪声 dB（A） 58 59 61 IPLV W/W 4.47 4.58 4.52 电源 380V 3N-50Hz 380V 3N-50Hz 380V 3N-50Hz 制冷 kw 5.78 7.30 9.35 额定功率 制热 kw 6.05 7.70 9.50 风量 m³/h 11400 11400 13900 静压 Pa 50 50 20 压缩机数量 个 2 2 3 尺寸（mm）（宽*深*高） 930*770*1670 930*770*1670 1340*770*1670 气管 mm Φ 22.2 Φ 22.2 Φ 28.6 连接管 液管 mm Φ 9.52 Φ 9.52 Φ 12.7 连接方式 钎焊连接 钎焊连接 钎焊连接 净重 kg 255 255 350 最小线路电流 A 19.3 23.6 29.1 最大熔丝电流 A 20 25 32 最多可搭配室内机数量 16 16 16
机外静压 Pa 电源 风机电机 输入功率 KW 辅助电加热 输入功率 KW 连 气管 mm 接 液管 mm 连接方式 管 排水管（外径*壁厚） mm 尺寸（宽*深*高） mm 净重 kg 推荐电源线 mm²*根
直流变频风管机说明书
用户须知
1）使用本机前请仔细认真的阅读本手册，并按手册指导正确操作。 2）特别提醒您注意以下两个标识的意义：
警告！：表示如操作不当，有可能会造成人员伤亡或严重伤害的标志。 注意！：表示如操作不当，有可能会造成人员伤害或财物损坏的标志。
安装使用说明书
直流变频风管送风式空调机组
适用机型： FGR2.6Pd/E(S)Na，FGR2.6Pd/ENa FGR3.5Pd/E(S)Na ，FGR3.5Pd/ENa FGR5Pd/E(S)Na，FGR5Pd/ENa FGR7.2Pd/E(S)Na，FGR7.2Pd/ENa
珠海格力电器股份有限公司
二、线控器操作指南
1、外观介绍
XK1 0
2、线控器液晶图示
图 4 线控器外观
线控器液晶图示说明：
图标
显示名称
扫风
新风
睡眠
自动模式
制冷模式
除湿模式
送风模式
制热模式
图 5 线控器液晶图示 显示内容说明 扫风开关显示。
新风模式（模式 1 ～ 10）。 睡眠开关显示。
自动模式图标显示。 制冷模式图标显示。 除湿模式图标显示。 送风模式图标显示。 制热模式图标显示。
三、遥控器操作指南������������������������������������������������������������� 15 1、遥控器各按键的名称及作用������������������������������������������������� 15 2、运行操作指南—一般步骤（如图 21）���������������������������������������� 17 3、运行操作指南—可选步骤（如图 22）���������������������������������������� 17 4、特殊功能介绍������������������������������������������������������������� 17 5、遥控器电池更换及注意事项������������������������������������������������� 18
格力风管机直流变频参数
风管机系列直流变频风管送风式空调机组一、产品概述直流变频风管送风式空调机组是格力自主研发的第一代直流变频风管送风机，机组采用技术领先的直流变频压缩机和独特的外观设计，并优化了制冷系统和流场风道，使性能更佳、能效比更高、噪音更低、运行更为可靠，安装调试更为方便。
◆ 稳定可靠的系统设计a.业界领先的直流变频正弦波驱动控制技术，压缩机更柔和和无级变速运行，强有力的保证了压缩机在各频率下的可靠运行和能力输出；b.成熟的PI算法控制，为冷媒的精确调节和系统能力输出提供了保障；c.机组可在宽温度范围内连续可靠运行（制冷：10℃～48℃；制热：-15℃～24℃），极大降低了机组对使用环境要求的局限性；d.独特的系统控制，有效地避免了常规多联式空调在低负荷“大马拉小车”运行时带来的系统压力、温度、电流等异常问题，保证了系统在低负荷长期运行是安全、可靠的；◆直流变频技术,高效节能由于交流变频所用压缩机中电机为交流电机，交流电机磁场的建立需要定子电流来建立，因此需要一部分损耗，即二次铜损；直流变频所用压缩机中电机为PMSM或BLDC电机，而PMSM或BLDC电机磁场是永磁体的，即没有二次铜损。
目前研究表明PMSM电机的效率是最高的。
另外，直流变频180度矢量控制使得压缩机运行更平滑，通过频谱分析可知，直流变频压缩机谐波相对普通变频压缩机更小，电机发热量更小，更节能。
据统计，直流变频空调相对于普通空调每年可节约20％的电力。
◆直流变频风管送风式空调机组均采用环保冷媒R410A，实现了高能效，力求为人类环保事业做出贡献。
◆ 变频机组共同的特点.机组可在宽温度范围连续可靠运行（室外温度：制冷10℃～48℃；制热-15℃～24℃），最大范围满足用户需求；.根据用户需求系统输出可在10％～120％无级调节能力，机组运行频率可在20HZ～80Hz连续自由调节，这样不但在最大程度上保证了房间的舒适度而且大大地提高了节能效果；.由于实际的机组负荷多变，机组利用电子膨胀阀精确的流量调节特性，有力地保证了房间舒适性，可使得空调房间温度在±0.5℃范围内波动；.机组采用格力成熟的PI算法控制技术，分别判断室内外温度，室内机能力，设定温度等不同条件决定压缩机的能力输出，与其他厂家同类产品所采用的简单的根据室内机能力决定压缩机的能力输出相比，格力直流变频机组的运行频率连续平稳，冷媒控制更为精确，制冷速度更合理，环境温度与设定温度的差值更小；◆ 直流变频风管送风式空调机组的独特点：①②③④⑤①②③。
格力空调KF-23G(23356)A2-NI使用说明书
格力空调KF-23G(23356)A2-NI使用说明书1．空调使用一般都有制冷和制热的功能，现在来了解一下格力空调使用的制冷怎么进行设置：格力的使用上会有一个“模式”的按键，按下这个键之后，显示屏就会出现“雪花”的图案。
看到雪花图案之后，就可以松手了。
这已经是进入了制冷模式了。
在模式键的四周围，是有一些三角形的按键的，这些三角形的方向分别是上下左右。
如果想要温度上升，就按“▲”，如果想要温度下降，就按“▼”。
根据自己想要的温度进行调节。
2．如果想要进行制热，这样操作：也是按下“模式”键，看到显示屏上“太阳”出现了就可以松手是，也是使用“▲”“▼”进行调节温度。
3．想要设定除湿的话，和上面的操作方法一样，按住“模式”键，等出现了“水滴”图案就松手。
在“▲”“▼”这两个按键里进行调节。
4．想要设置送风的话，和上面的步骤是一样的。
调节到自己想要的温度就可以了。
5．格力空调使用是有很多的图标的，很多人都不认识这些图标，下面来了解一下图标的意思：“树叶”的图标是健康模式的，制冷不好，想取消的话按多一下“健康”就可以了。
“雪花”前面已经说了，是制冷。
“太阳”也说过了，是制热模式。
另外，还有一个“三角循环”的图标，这个而是循环风，而“风扇”是自然风，“水滴”就是
除湿了。

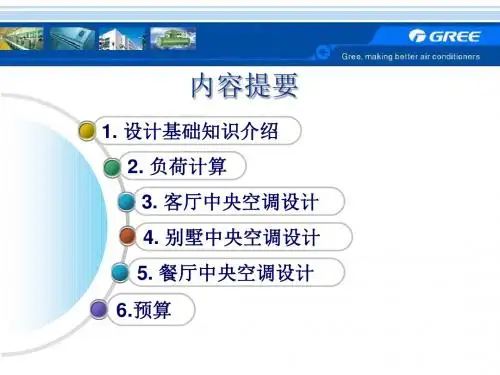

风管机设计选型格力2
室内机安放位置
a：送回风无阻挡的地方， b：出风口尽量在一面墙的居中位置， c：送风对面墙最好小于5米， d：室内机最好不在卧室床头上方和家电的上 方， e：室内送风口尽量不在掉角之处（特别征对 大于20米的空间）以防气流分布不均匀，
f：检修口开口尺寸为400mm*400mm。
室外机安放位置
a:尽量不在阳光直射的地方， b:不在卧室的窗台或卧室的附近， c:进、出风有足够的距离，便于散热（即： 进、出风处不能有阻挡物） d:能承受室外机自重的2-3倍以上的地方， e :尽量节约冷媒管的地方， f :没有油烟或其它腐蚀气体的地方， g :不影响其它因素或环境的地方。
150-250 200-250 220-360 150-250 150-280 110-150
体育馆 影剧院观众厅 影剧院休息厅 医院病房 医院手术室 公寓、住宅
200-280 220-350 250-400 100-180 150-500 100-200
空调负荷计算
单位面积冷负荷指标法
Q=Q’*S
FGR2.3-3.5/B FGR5/B FGR6.5/B
644*108 922*108 1244*108
642*176 922*176 1242*176
效果图
铜管最大连接管长度
FGR2.3-2.6/B FGR3.5-5/B FGR6.5/B
配管尺寸（mm）
气管
液管
Φ9.52 Φ6.35
Φ12.7 Φ19.05
设备选型
面积（m2）
客厅
32
冷负荷指标 （w/m2）
200
根据冷负荷选择B系列超薄风管机FGR6.5/B。
冷负荷 （w）
6400
CAD制图
风管机A与B的区别
工程部中央空调学习2011年度三期
一、风管机系列分类
1、A2系列风管送风式空调机组——基本型号
2、B系列超薄风管送风式空调机组——超薄、零静压
3、E系列风管送风式空调机组——带水泵
4、B系列模块化风管送风式空调机组——功率大
5、小焓差全新风风管送风式空调机组——全新风负荷
6、大焓差全新风风管送风式空调机组——部分新风负荷
7、高能效风管送风式空调机组。
——能效高
8、直流变频风管送风式空调机组——直流变频技术
二、A2系列与B系列比较
三、风管送风式空调机组控制特点——风阀控制器
2010-9-10。
2012年格力风管机型号
FG(R)12H/A1-N4(I)
风 量
m3/h
1700
1700
2100
2000
电机
传动方式
三速直驱
机外静压
Pa
30
30
30
100
噪声(H/L)
dB(A)
45/38
45/38
48/44
48/39
外形尺寸
宽
mm
1385
1385
1463
1463
高
mm
260
260
300
300
FG(R)7.5/A1-N3(O)
FG(R)D10/A1-N2(O)
压缩机
全封闭涡旋式
R22充注量
kg
2.0(2.1)
2.0(2.4)
3.1(3.3)
噪声
dB(A)
59
61
60
外形
尺寸
宽
mm
1018
950
950
高
mm
840
700
1250
深
mm
412
412
412
净 重
kg
69
59
112
连
接
管
液管
mm
Φ9.52
◆接地应可靠，应接在建筑物的专用接地装置上，一定要请专业人员安装。
◆必须安装可切断整个系统电源的空气开关和漏电开关。
◆空气开关应同时具有磁脱扣和热脱扣功能，以保证短路和过载都得到保护。
◆现场接线时请以随机线路图为准。
使用机型
电源规格
空气开关容量（A）
接地线最小截面积（mm2）
格力风管机组
B系列超薄风管机的优势 可选断电记忆功能
断电记忆功能是指空调运行时，如电源被切断，控制器会 记忆调电前的运行状态（如设定温度、风速、是否开机 等），在来电时自动开启空调，恢复到断电前的运行状态。 格力考虑到不同用户的需求，可以通过手操器取消断电记 忆的功能
风管送风机组
小风管机与家用机比较
风管送风机组
比较一：送风均匀，舒适度高
家用机，包括壁挂机、柜机在很大场所有其适用范围，也是市场 的主打机型，但是风管机在很多场所能发挥其自身的优势，现在我们逐 一来介绍这些特点。
如右图所示一个幼稚园， 用传统的柜机或者壁挂 机，由于其送风距离不 远，很难达到整个场所 的温度均匀，就会造成 放置空调的一侧温度能 达到要求，而在远处， 则达不到我们的要求， 这点，很难通过传统的 家用空调来解决。
风管送风机组
家用型风管机型号
系列 A1系列
B系列超薄
机组型号 FG(R)2.6H/A1 FG(R)3.5H/A1 FG(R)5.0H/A1 FG(R)6.5H/A1 FG(R)7.5H/A1 FG(R)6.5/A1 FG(R)7.5/A1 FG(R)2.3/B FG(R)2.6/B FG(R)3.5/B FG(R)4.5/B FG(R)5.0/B FG(R)6.5/B
静压，噪音小。工程上如果需要可以通过更改接线的方法， 使用超高档。
风管送风机组
比较五：集中控制，方便操作
在一个空间里 安装多台空调 时，使用集中 控制器可以控 制最多16台机 组，其管理和 操作极其方便。
FGR2.6H/A
风管机1
FGR6.5/A
风管机2
FGR12/A
风管机16
电话线座
电话线座
最长距离1200m
格力空调A2系列风管送风式空调机组设计
普通通讯方式，可靠性弱
功能
其他
集中控制
机组配备回风箱和过滤网
有集中控制、远程监控；无双线 控器和门禁功能
无回风箱、过滤网
目录
1 2 市场分析 产品概述 产品特点 竞品对比 设计选型
3
4 5 6
安装调试
设计选型–选型步骤
1、根据供冷量、供热量选型
根据室内冷/热负荷查《风管机选型手册》或宣传册内参数表， 选择大于或等于室内冷/热负荷的机型。 机组供冷量主要由空调房间的冷负荷决定，在机组初步选型时可根据不 同功能空调房间的冷指标进行估算，得出空调房间的供冷量，下表给出 各类建筑不同功能空调房间的冷指标：
产品特点–技术特点
2、静压可调
满足不同用户需求，采用四档电机设计，选择前三档可以拥有更加 快速强劲的制冷（制热）效果，选择后三档可以享受更加安静软和 的送风环境。
产品特点–技术特点
3、控制方便
■ 功能强大 ■ 液晶显示
(1) 常规功能：
开关机控制 模式切换 温度控制 风档切换 定时按键
目录
1 2 市场分析 产品概述 产品特点 竞品对比 设计选型
3
4 5 6
安装调试
竞品对比–竞品分析
格力
A2普通型 B超薄型 E超薄型
美的
超薄型 标准型 高静压型
海尔
低静压型 标准型
松下
角饰型 直吹型 强力型
机组类型
竞品对比–竞品分析
美的隐博士风管机——贯流风叶机组
型号 KFR-26T3W/DY KFR-35T3W/DY 制冷量 制热量 kW 2.6 3.5 kW 3.0+0.8 3.8+0.8 噪音 dB(A) 41/36 41/36 最大连接管 尺寸(长×宽×高) m 10 10 mm 955×385×210 955×385×210
空调新风设计方案-格力
空调新风设计方案第一章空调设计一、设备选型1、室内机选型2、室外机选型二、设计注意事项1、室外机摆放2、室内外机配比针对海底捞需求和使用情况，室内外机配比建议在0.9-1.1之间。
3、连接管允许长度和落差（1）上出风机组（2）侧出风机组（主要用于强弱电间）三、冷媒管道设计1、室内机分歧管与室内机之间冷媒管道尺寸2、空调室内机冷媒管道分岐管之间管道尺寸3、分歧管型号第二章新风设计一、风冷热泵新风机组1、新风吊柜设备选型四排管：G-3WDX/E、G-4WDX/E、G-5WDX/E、G-6WDX/E、G-7WDX/E、G-8WDX/E、G-9WDX/E、G-10WDX/E、G-12WDX/E（主推）详见选型手册（下）P433-P434六排管：G-3WDXI/E、G-4WDXI/E、G-5WDXI/E、G-6WDXI/E、G-7WDXI/E、G-8WDXI/E、G-9WDXI/E、G-10WDXI/E、G-12WDXI/E详见选型手册（下）P437-P4382、风冷热泵主机设备选型详见选型手册（下）P139-P1473、注意事项●新风机组选型时，尽量选择四排管机型，若需求制冷量大于选型手册上制冷量再选择六排管●新风机组图纸绘制时，，若需求制冷量小于选型手册上的制冷量，图纸参数建议直接写为选型手册上的制冷量，若大于再另外标示。
二、多联式新风机组1、设备选型GMV-NX450P/A(X4.0)、GMV-NX560P/A(X5.0)、GMV-NX560P/A(X6.0)详见选型手册（上）P269-2722、注意事项多联式新风机组必须搭配多练室外机，风量>2500m3/h时，只能按照以下固定搭配方式：详见选型手册（上）P272 推荐搭配ES系列室外机具体搭配方式如下：第三章弱电间空调设计一、GMV-ES直流变频多联机侧出风机组1、设备选型GMV-80WL/B、GMV-100WL/B、GMV-112WL/B等2、注意事项采用ES系列侧出风机组时，室内外机配比率需在0.65~1.3之间，减少因配比率带来的制冷量衰减。
风管机设计选型(格力)
风管压头计算
型号 风管 阻力 FGR2.6、3.5H/A1 5pa/m FGR5H/A1 5pa/m FGR6.5A1 5pa/m FGR7.5A1 5pa/m 机外 静压 10 20 25 30 风管最大 长度 2 4 5 6
FGR10-14A1 FGR10-12H/A1
客厅
30
200
6000
根据冷负荷选择B系列超薄风管机FGR6.5/B。
设备选择时注意事项
1、冷量不足：这个问题是目前用户投诉 最多的一个问题。 2、风量偏小：目前我们建议6m2以下的 房间选用FGR2.3/B,6-10m2的都选用 FGR2.6/B。
3、机外余压：实际施工中风管接的过长， 导致风口没有风。 4、噪声问题：这是目前被投诉的一个要 点。造成这一问题的原因多数在于安装 责任心不强，造成产品质量不稳定。在 卧室、客厅等噪声要求较高的房间，面 积较大时，用两台小设备代替一台大设 备。
A1系列风管机送风图例
（一）风管计算
主风管风速为5-8m/s 支风管风速为2-5m/s 风管长宽比≤4 风管截面面积=风量/风速 国标规定风管尺寸：120 160 200 250 320 400 500 630 800 1000 1250 1400 1600 2000
（二）气流组织形式
双层百叶送风口 1、侧送侧回
注：以上报价不含主机电源部分以及配电箱（柜）。
1734.37
四、别墅中央空调设计 （A1、B系列风管机设计）
建筑图纸
负荷计算
楼 层 房间 名称 面积 m2 客厅 1F 餐厅 老人房 卧室1 书房 2F 卧室2 主卧 小 计 11.0 32.0 165 180.0 200.0 1980.0 6400.0 32,530 FGR2.6H/A1 FGR3.5H/A1 1 2 8 2,600 3,500 2,600 7,000 34,200 236 219 207 38.0 35.0 15.0 16.0 18.0 冷指 标 w/m2 210.0 210.0 180.0 180.0 180.0 冷量 w 7980.0 7350.0 2700.0 2880.0 3240.0 FGR7.5/A1 FGR7.5/A1 FGR2.6/B FGR3.5/B FGR3.5/B 1 1 1 1 1 室内机 型号 台数 单台制冷量W 7,500 7,500 2,600 3,500 3,500 总制冷量W 7,500 7,500 2,600 3,500 3,500 室内机容量 单位 制冷量 W/m2 197 214 173 219 194
格力家用中央空调营销PPT
2、空调的基本类别 总体上可分为舒适性空调和工艺性空调两大类 小资料：实践证明，人们感到舒适的环境条件 为：空气温度18～28℃，相对湿度30%～ 65%，空气流动速度0.25m/s左右。
格力家用中央空调营销PPT
什么是家用中央空调？
家用中央空调又称为户式中央空调，它是一种 小型的集中处理空调负荷的系统形式，其冷量通过 一定的介质输送空调房间，以满足居住的舒适性要 求。它是介于传统中央空调和家用空调之间的一种 形式，是随着人们住房条件的改善和生活质量的提 高而逐渐发展起来的一种空调新潮流、新方式。
格力家用中央空调营销PPT
A2系列风管送风式空调机组
珠海格力电器股份有限公司
格力家用中央空调营销PPT
产品概述–产品图片
格力家用中央空调营销PPT
产品概述–产品规格
型号
FG(R)2.6H/A2 FG(R)3.5H/A2 FG(R)5H/A2 FG(R)6.5/A2 FG(R)7.5/A2-N3 FG(R)7.5/A2-N2 FG(R)S7.5/A2-N2 FG(R)10/A2-N4 FG(R)D10/A2-N2 FG(R)12/A2-N4 FG(R)12H/A2-N4 FG(R)12/A2-N2 FG(R)14/A2-N4 FG(R)14H/A2-N4
外机尺寸(长×宽×高)
mm 760×320×530 760×320×530 760×320×530 950×412×700 950×412×700 950×412×840 950×412×700 950×412×1250 950×412×1250 950×412×1250 950×412×1250 950×412×1250 950×412×1250 950×412×1250
格力风管机参数表
1119*185*491
760*540*255
700
FGR6.5/B1
1439*185*491
950*700*340
1000
表二
型号
铜管规格
静压Pa
内机输入功率Kw
电加热Kw
外机制冷输入功率Kw
外机制热输入功率Kw
FGR2.3/B1
Φ6Φ9.52
0
0.04
0.94
0.78
0.76
FGR2.6/B1
20
0.08
0.88
1.32
1.12
FGR5.0H/A2
Φ6Φ12
20
0.12
1.62
1.98
1.78
FGR6.5/A2
Φ9.52Φ16
25
0.17
2.27
2.33
2.13
FGR7.5/A2-N3
Φ9.52Φ16
30
0.17
2.27
2.68
2.23
FGR10/A2-N4
Φ12Φ19
30
0.25
3.85
Φ6.35
Φ12.7
20
0.08
0.07
1.30
1.15
FGR3.5Pd/ENa
Φ6.35
Φ12.7
20
0.08
0.07
1.30
1.15
FGR5.0Pd/E(S)Na
Φ6.35
Φ12.7
20
0.09
0.08
1.77
1.91
FGR5.0Pd/ENa
Φ6.35
Φ12.7
20
0.09
0.08
格力中央空调方案书
格力中央空调设计及报价方案书工程方案说明1-1概述：该办公室空调总面积约为250 m2，根据物业特征以及有关空调设计规范和业主的具体要求，设计以下方案：格力风管式中央空调两台，分别为：12KW；该方案主要特点：1、采用中央空调舒适度高，可以提升本的档次； 2、可实现分层分区域控制，点对点控制，更节能。
1-2 设计数据：1-2-1 设计依据：1、甲方提供的建筑装修平面图；2、《采暖通风与空气调节设计规范》(GB50019-2003)；3、《建筑设计防火规范》(GB50045-95)；4、《格力空调产品技术手册》2007年版1-2-2设计参数：（1）空调室外计算参数：1、夏季室外干球温度35.2℃；2、夏季室外湿球温度28.2℃；3、冬季室外干球温度-5℃；4、冬季室外相对湿度76%；5、夏季室外平均风速2.6m/s ；6、冬季室外平均风速2.7m/s ；7、大气压力：763mmHg。
（2）空调室内计算参数：1、夏季室内干球温度24~30℃；2、冬季室内干球温度16~22℃；3、冬季室内计算相对湿度：＞30%。
4、夏季室内风速3m/s；5、冬季室内风速2m/s。
格力风管式空调简介风管机组：格力FG系列风管送风式空调机组结合了中央空调的舒适、高档和小型分体家用空调机安装方便、灵活等优势，是本公司自主研制开发的新型商用吊顶式空气处理机组。
独有的交错密封结构设计保证面板和箱体框架紧密结合，空气渗透量更小。
所有接缝完全采用特殊防潮垫片或橡胶密封。
在室内机高效过滤系统中采用特制低泄露率的过滤器框架。
l 格力空调FG系列风管送风式空调机组结合了中央空调的舒适、高档和小型分体家用空调机安装方便、灵活等优势，是本公司自主研制开发的新型商用吊顶式空气处理机组。
l 根据冷量范围可分为大风管（16-65KW）和小风管（2.6-16KW）两大系列。
l 本机组可广泛适用于小型超市、连锁店、宾馆、酒店、办公室、会议室等小型商用和工业应用建筑空调工程。
格力风管机参数表
13
B1
540
220V-50HZ
13
B1．
540
220V-50HZ
16
B1
540
220V-50HZ
20
B1
572
220V-50HZ
25
格力A2系列风管机参数
表一
型号
内机尺寸(宽*高*深)mm
外机尺寸(宽*高*深)mm
风量2
A2
913-220-680
760-530-320
450
A2
913-220-680
700
B1
1439*185*491
950*700*340
1000
表二
型号
铜管规格
静压Pa
内机输入功率Kw
电加热Kw
外机制冷输入功率Kw
外机制热输入功率Kw
B1
Φ6Φ
0
B1
ΦΦ6
0
B1
Φ6Φ12
0
B1
12Φ6Φ
0
B1
ΦΦ16
0
表三
型号
支架安装距离mm
电源规格
容开空量A
接地线最小规格
规小最线源电格
B1
440
700-200-615
710-255-540
450
ENa
700-200-615
710-255-540
450
E(S)Na
700-200-615
710-255-540
550
ENa
700-200-615
710-255-540
550
E(S)Na
900-200-615
815-300-600
格力风管机参数表
格力B系列超薄风管机参数表表一
表二
表三
格力A2系列风管机参数表一
表二
表三
直流变频一拖一风管机参数表表一
表二
表三
注：直流变频一拖一风管机型号中带有S的机型，表示该机型带有提升水泵。
配管长度及冷媒添加
R22小风管机（——14Kw）
R410a直流变频风管机（——）
注：
1、标准管长为5米。
当连接管（L）小于或等于5米时，不需要添加制冷剂。
如连接管
超过5米（以液管为准），则需要追加制冷剂，上表中列出各种型号连接管每米所需制冷剂的量。
2、连接管越长，制冷量和制热量衰减越大。
格力风管机风速标准
格力风管机风速标准格力风管机是一种用于通风、空调和暖通系统的设备，其性能指标对于系统的正常运行和舒适度起着至关重要的作用。
在格力风管机中，风速是一个非常重要的参数，它直接影响着空气的流通速度和舒适度。
因此，制定合理的风速标准对于格力风管机的设计、安装和使用至关重要。
首先，格力风管机的风速标准应该符合国家相关的规定和标准。
根据《建筑给排水设计规范》和《暖通空调设计规范》，在不同的场所和环境下，对于格力风管机的风速都有着明确的规定。
比如在办公室和商业场所，风速应该保持在0.2-0.4m/s之间；而在工业车间和特殊场所，风速标准可能会有所不同。
因此，在使用格力风管机时，我们需要根据具体的使用场所和需求来确定合适的风速标准，以确保系统的正常运行和舒适度。
其次，格力风管机的风速标准还需要考虑到系统的能耗和效率。
过高或过低的风速都会导致能耗的增加和系统效率的降低。
过高的风速会增加系统的阻力，增加风机的负荷，导致能耗的增加；而过低的风速则会导致空气流通不畅，影响舒适度。
因此，我们需要根据系统的设计参数和运行需求来确定合适的风速标准，以最大限度地提高系统的能效比，降低能耗。
此外，格力风管机的风速标准还需要考虑到空气质量和舒适度。
适当的风速可以保持空气的流通，减少污染物的积聚，提高空气质量；同时，合适的风速也可以提高舒适度，使人们在室内更加舒适。
因此，在确定风速标准时，我们需要综合考虑空气质量、舒适度和能耗等因素，以达到最佳的效果。
综上所述，格力风管机的风速标准是一个复杂而又重要的问题，它涉及到国家标准、能耗效率、空气质量和舒适度等多个方面。
在实际应用中，我们需要根据具体情况综合考虑，制定合理的风速标准，以确保系统的正常运行和舒适度。
同时，我们也需要不断地研究和改进，以适应不同场所和环境的需求，推动格力风管机的发展和应用。
空调新风设计方案-格力
空调新风设计方案第一章空调设计一、设备选型1、室内机选型2、室外机选型二、设计注意事项1、室外机摆放2、室内外机配比针对海底捞需求和使用情况，室内外机配比建议在0.9-1.1之间。
3、连接管允许长度和落差（1）上出风机组（2）侧出风机组（主要用于强弱电间）三、冷媒管道设计1、室内机分歧管与室内机之间冷媒管道尺寸2、空调室内机冷媒管道分岐管之间管道尺寸3、分歧管型号第二章新风设计一、风冷热泵新风机组1、新风吊柜设备选型四排管：G-3WDX/E、G-4WDX/E、G-5WDX/E、G-6WDX/E、G-7WDX/E、G-8WDX/E、G-9WDX/E、G-10WDX/E、G-12WDX/E（主推）详见选型手册（下）P433-P434六排管：G-3WDXI/E、G-4WDXI/E、G-5WDXI/E、G-6WDXI/E、G-7WDXI/E、G-8WDXI/E、G-9WDXI/E、G-10WDXI/E、G-12WDXI/E详见选型手册（下）P437-P4382、风冷热泵主机设备选型详见选型手册（下）P139-P1473、注意事项●新风机组选型时，尽量选择四排管机型，若需求制冷量大于选型手册上制冷量再选择六排管●新风机组图纸绘制时，，若需求制冷量小于选型手册上的制冷量，图纸参数建议直接写为选型手册上的制冷量，若大于再另外标示。
二、多联式新风机组1、设备选型GMV-NX450P/A(X4.0)、GMV-NX560P/A(X5.0)、GMV-NX560P/A(X6.0)详见选型手册（上）P269-2722、注意事项多联式新风机组必须搭配多练室外机，风量>2500m3/h时，只能按照以下固定搭配方式：详见选型手册（上）P272 推荐搭配ES系列室外机具体搭配方式如下：第三章弱电间空调设计一、GMV-ES直流变频多联机侧出风机组1、设备选型GMV-80WL/B、GMV-100WL/B、GMV-112WL/B等2、注意事项采用ES系列侧出风机组时，室内外机配比率需在0.65~1.3之间，减少因配比率带来的制冷量衰减。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
市场分析–竞品对比
主要竞争品牌
• 美 的-------------------• 大 金--------------------
目录
1 2 市场分析 产品概述 产品特点 竞品对比 设计选型
3
4 5 6
安装调试
产品概述–产品图片
产品概述–产品规格
型号 FG(R)2.6H/A2 FG(R)3.5H/A2 FG(R)5H/A2 FG(R)6.5/A2 制冷量 kW 2.6 3.5 5 6.5 制热量 kW 2.86+0.8 3.85+0.8 5.5+1.5 7.0+2.1 内机尺寸(长×宽×高) mm 913×680×220 913×680×220 980×736×266 1159×736×260 外机尺寸(长×宽×高) mm 760×320×530 760×320×530 760×320×530 950×412×700
KFR-25NW/D
KFR-35NW/D KFR-50NW/D KFR-71NW/D KFR-125EW/L
2.5
3.5 5.0 7.0 12.0
2.7+0.54
4.0+0.8 6.0+0.8 8.0+1.2 13.5+3.9
38
44 45 46 54
15
15 15 30 50
710×440×225
市场容量
2009年销售额超过35亿； 2010年销售额达到42亿.是2010年增长最快的产品市场；
2011年，预计销售额超过50亿。。。。
得风管机者得天下！
市场分析–市场占比
市场占比
2010年度，全国风管机市场整体容量约为42亿元，是2010年增长最 快的中央空调产品市场。格力风管机在国内市场中一枝独秀，以下 为各品牌占有率分布图。
产品特点–技术特点
(2) 噪音低
问：机组噪音是能Байду номын сангаас到程度？ 答：机组具有静音功能——采用自主开发的风机，同时配备四档电机，在公 司半消音室中测试，噪音最低至30分贝，睡眠更安静。
产品特点–技术特点
（3）童锁功能
问：机组是否可以防止儿童乱操作？ 答：机组具有童锁功能——进入按键锁状态，此时手操器显示“EE”，此时 按键失效，可以防止儿童对机组运行状态进行更改。
13.2+3.6 13.2+3.6 13.2+3.6 15.4+3.6 15.4+3.6
1385×736×260
1385×736×260 1463×736×300 1385×736×260 1385×736×260 1463×736×300
950×412×1250
950×412×1250 950×412×1250 950×412×1250 950×412×1250 950×412×1250
竞品对比–对照表
项目 能力 格力A2系列风管机 冷量范围广，从2.6kW～14kW M逸风薄型风管机 冷量范围窄，只有5～14kW
外观
尺寸 电机 风机 排水 内外机 通讯 功能
钣金开模，电器盒内置，外形美观
3.5kW以下厚度220mm，业内尺寸最薄之一，装 修吊顶薄，更加美观 机组配备四档电机，可根据工程安装条件调节 机组静压，安装选型方便 左右都有排水口，工程安装方便； 内外机可采用分开或集中供电；采用485通讯 方式,安全可靠； 集中控制 最大管长可达20米(5kW)、25米(6.3kW)或35米 (10kW以上机组)；机组噪音最低可达30分贝； 机组配备过滤网，过滤除尘，健康
压缩机 毛细管 低压开关
气液分离器
室内换热器
室内换热器
在热泵机组系统流程图中，当系统运行制冷模式时，四通阀内通道实线段 管道流通， 虚线段管道关闭；当系统运行制热模式时，四通阀内通道虚线段管道流通， 实线段管道关闭。
产品特点–技术特点
技术特点
安装灵活
静压可调
工程便捷
控制先进
产品特点–技术特点
产品特点–技术特点
（4）节能设置功能
问：制冷时机组设定温度能否在27 ℃ 以上？ 答：机组具有节能设置功能——可以根据不同使用条件，在手操器上设置 制冷最低设定温度和制热最高设定温度，从而省去如下提示标识，而达到 节能效果。具报道空调制冷温度每调高1 ℃或者制热温度每调低1 ℃ ， 可以节电7％。
电机采用双向固定,有效减少电机振动、降低机械 噪音；自主设计离心风机，风机噪音更低；可带 20Pa静压；风机系统独立装配，维修方便
左右都有排水口，工程安装方便； 内外机可采用分开或集中供电；采用485通讯方式, 安全可靠； 集中控制 最大管长可达20米(5kW)或者25米(6.3kW)；机组噪 音最低可达30分贝
（6）集中控制功能
问：家庭使用中很多需要集中控制，比如晚上在自己房间可以直接检测 和控制小宝宝房间的空调，不会打扰宝宝休息。能否实现 ？ 答：E系列机组有集中控制功能，通过集中控制器可以对一台或多台机组实现 集中控制（最多16台机组），在一个房间可以控器其他房间空调的运行情况， 使得操作更为简单方便。另外使用双手操器也可以在不同的地方实现控制机 组。
产品特点–技术特点
（5）断电记忆功能
问：机组运行过程中，突然断电，再次来电后能否自动启动？ 答：机组手操器具有记忆功能，运行过程中出现突然停电，当再来电时， 空调可以自动恢复到断电前的设定状态自动运行，无需重新设置。 如果不需要重新启动空调，也可以通过手操器进行设置，取消该记忆功能。
产品特点–技术特点
风叶外露，外型普通
厚度240mm，尺寸厚 静压固定不可调 只能一边排水，且无水泵 需由内机供电，内外机通过强电连接 ，安全性能差 集中控制 最大管长只有30米；噪音最低为39分 贝，且10kW机组噪音达到53分贝，噪 音大；无过滤网，不健康
其他
竞品对比–竞品分析
海尔风管机
型号 制冷量 kW 制热量 kW 噪音 dB(A) 最大连接管 m 尺寸(长×宽×高) mm
风管机组品牌占有率对比图 海尔 美的 格力 约克 开利 麦克维尔 志高 奥克斯 扬子 其它
1.9% 1.4% 3.1% 6.0% 4.8%
15.7%
5.2% 26.2%
7.1%
28.6%
市场分析–市场趋势
市场趋势
较2009年相比，2010年度风管机占中央空调产品的比例继续提 高，由8.0%上升至10.0%。在2010年，格力风管机以28.6%的市场占有 率，一跃成为风管机市场上的龙头老大。
产品概述–适用场所
广泛应用公寓、别墅、旅馆、办公场所、娱乐场所，为您打造舒适 宜人的活动空间。
目录
1 2 市场分析 产品概述 产品特点 竞品对比 设计选型
3
4 5 6
安装调试
产品特点–产品原理
工作原理
制冷 制热
四通阀 室外换热器
感温包
制冷
单 向 阀
室外换热器 高压开关
压缩机
气液分离器
毛 细 管
750×450×225 840×475×225 1090×500×200 1570×830×360
竞品对比–对照表
项目 能力 外观 尺寸 电机 风机 排水 内外机 通讯 格力A2系列风管机 冷量范围广，从2.6kW～14kW 钣金开模，电器盒内置，外形美观 3.5kW以下厚度220mm，业内尺寸最薄之一，装修 吊顶薄，更加美观 机组配备四档电机，可根据工程安装条件调节机 组静压，安装选型方便，噪音小 左右都有排水口，工程安装方便； 内外机可采用分开或集中供电；采用485通讯方 式,安全可靠； 海尔风管机 机组冷量种类少 风叶外露，外型普通 厚度220mm，尺寸厚 机组噪音大 只能一边排水，且无水泵
FG(R)7.5/A2-N3
FG(R)7.5/A2-N2 FG(R)S7.5/A2-N2 FG(R)10/A2-N4
7.5
7.5 7.5 10
8.1+2.1
8.1+2.1 8.1+2.1 11+3.6
1159×736×260
1159×736×260 1159×736×260 1385×736×260
普通通讯方式，可靠性弱
功能
其他
集中控制
机组配备回风箱和过滤网
有集中控制、远程监控；无双线 控器和门禁功能
无回风箱、过滤网
目录
1 2 市场分析 产品概述 产品特点 竞品对比 设计选型
3
4 5 6
安装调试
设计选型–选型步骤
1、根据供冷量、供热量选型
根据室内冷/热负荷查《风管机选型手册》或宣传册内参数表， 选择大于或等于室内冷/热负荷的机型。 机组供冷量主要由空调房间的冷负荷决定，在机组初步选型时可根据不 同功能空调房间的冷指标进行估算，得出空调房间的供冷量，下表给出 各类建筑不同功能空调房间的冷指标：
产品特点–技术特点
2、静压可调
满足不同用户需求，采用四档电机设计，选择前三档可以拥有更加 快速强劲的制冷（制热）效果，选择后三档可以享受更加安静软和 的送风环境。
产品特点–技术特点
3、控制方便
■ 功能强大 ■ 液晶显示
(1) 常规功能：
开关机控制 模式切换 温度控制 风档切换 定时按键
采用塑封电机，功率小；配备惯 流风叶，加静压后风量衰减大； 维修需要拆蒸发器，操作不方便
只能一边排水，且无水泵 需由内机供电，内外机通过强电 连接，安全性能差 集中控制 最大管长只有10米；噪音最低为 36分贝；内机送风有异味
竞品对比–竞品分析
美的逸风——薄型风管机
型号 KFR-50T2W/DY-A KFR-71T2W/DY-A KFR-100T2W/DY-A KFR-120T2W/DY-A KFR-140T2W/DY-A 制冷量 kW 5.0 7.1 10.0 12.0 14.0 制热量 kW 6.0+1.0 8.0+2.0 11.0+3.5 13.0+3.5 15.0+2.0 噪音 dB(A) 41/39 42/40 53 53 53 最大连接管 m 20 20 20 30 30 尺寸(长×宽×高) mm 1130×490×240 1463×490×240 1536×490×240 1536×490×240 1536×490×240
