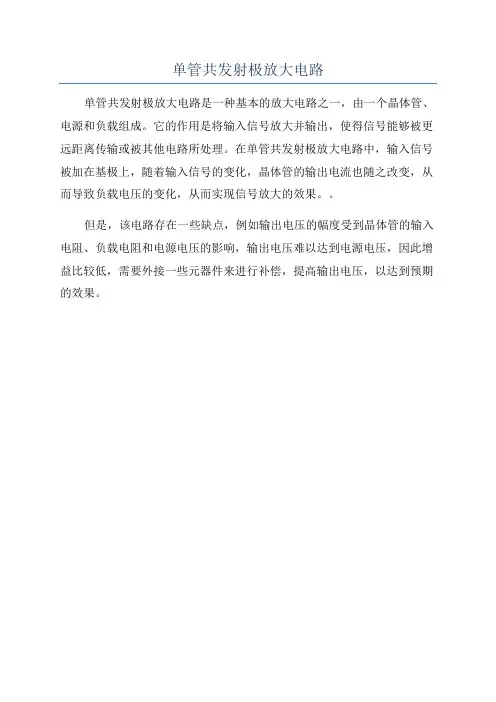

单管共发射极放大电路
单管共发射极放大电路
单管共发射极放大电路
单管共发射极放大电路是一种基本的放大电路之一，由一个晶体管、电源和负载组成。
它的作用是将输入信号放大并输出，使得信号能够被更远距离传输或被其他电路所处理。
在单管共发射极放大电路中，输入信号被加在基极上，随着输入信号的变化，晶体管的输出电流也随之改变，从而导致负载电压的变化，从而实现信号放大的效果。
但是，该电路存在一些缺点，例如输出电压的幅度受到晶体管的输入电阻、负载电阻和电源电压的影响，输出电压难以达到电源电压，因此增益比较低，需要外接一些元器件来进行补偿，提高输出电压，以达到预期的效果。
晶体管共射极单管放大电路实验报告
晶体管共射极单管放大电路实验报告一、实验目的1、掌握晶体管共射极单管放大电路的组成及工作原理。
2、学习静态工作点的调试方法，研究静态工作点对放大器性能的影响。
3、掌握放大器电压放大倍数、输入电阻、输出电阻的测量方法。
4、观察放大器输出波形的失真情况，了解产生失真的原因及消除方法。
二、实验原理1、晶体管共射极单管放大电路的组成晶体管共射极单管放大电路由晶体管、基极电阻、集电极电阻、发射极电阻和耦合电容等组成。
输入信号通过耦合电容加到晶体管的基极，经晶体管放大后，从集电极输出，再通过耦合电容加到负载电阻上。
2、静态工作点的设置静态工作点是指在没有输入信号时，晶体管各极的直流电流和电压值。
合适的静态工作点可以保证放大器在输入信号的作用下，输出信号不失真。
静态工作点的设置主要通过调整基极电阻和集电极电阻的阻值来实现。
3、放大器的性能指标（1）电压放大倍数：是指输出电压与输入电压的比值，反映了放大器对信号的放大能力。
（2）输入电阻：是指从放大器输入端看进去的等效电阻，反映了放大器从信号源获取信号的能力。
（3）输出电阻：是指从放大器输出端看进去的等效电阻，反映了放大器带负载的能力。
三、实验仪器及设备1、示波器2、信号发生器3、直流稳压电源4、万用表5、实验电路板6、晶体管、电阻、电容等元件四、实验内容及步骤1、按图连接实验电路仔细对照电路图，在实验电路板上正确连接晶体管共射极单管放大电路，注意元件的极性和引脚的连接。
2、静态工作点的调试（1）接通直流稳压电源，调节电源电压至合适值。
（2）用万用表测量晶体管各极的电压，计算静态工作电流。
（3）通过调整基极电阻的阻值，改变静态工作点，观察输出电压的变化，使输出电压不失真。
3、测量电压放大倍数（1）将信号发生器的输出信号接到放大器的输入端，调节信号发生器的频率和幅度，使输入信号为正弦波。
（2）用示波器分别测量输入信号和输出信号的峰峰值，计算电压放大倍数。
4、测量输入电阻（1）在放大器的输入端串联一个已知电阻。
单管放大器总结 共射、共集、共基放大电路
晶体管共射极单管放大器单管放大电路的三种基本结构单管放大电路有共发射极、共基极和共集电极三种解法（组态），他们的输入和输出变量不同，因而电路的性能也不太一样。
共发射极单管放大电路.共集电极单管放大电路.共基极单管放大电路图一为电阻分压式工作点稳定单管放大器实验电路图。
他的偏置电路采用Rb1组成的分压式电路，并在发射极中接有电阻Re,以稳定放大器的静态工作点。
在放大器的输入端加入输入信号Ui后，在放大器的输入端可得到一个与Ui相位相反，幅值被放大的输出信号U0，从而实现放大。
图一共射极单管放大器实验电路图当流过电阻Rb1和Rb2的电流远大于晶体管T的基极电流Ib时，则他的静态工作点Ub可以以以下式估算Ub=Rb1*U/Rb1+Rb2 Ie=Ub-Ube/Re≈Ic Uce=Ucc-Ic(Rc+Re)放大倍数Av=-β(Rc∥Rc)/rbe+(1+β)Re输出电阻:R=Rb1∥Rb2∥[rbe+(1+β)Re]输入电阻;R0≈Rc放大器的测量与调试一般包括：放大器静态工作点的测量与调试。
消除干扰与自激振荡机放大器各项动态参数的测量与调试。
1.放大器静态工作点的测量与调试（1）放大器静态工作点的测量测量放大器静态工作点的条件：输入信号Vi=0即将输入端与地短接，选用量程合适的直流毫安表和直流电压表分别测出所需参数：Ic,Ub,Uc,Ue.(2)静态工作点的调试放大器静态工作点的调试是指对管子集电极电流Ic（或Uce）的调试与测量。
静态工作点对放大器的性能和输出波形都有很大影响。
工作点偏高会导致饱和失真如图（2）所示；反之则导致截止失真如图（3).图二图三改变电路参数Ucc,Rc,Rb(Rb1,Rb2)都会引起静态工作点的改变如图四所示：图四2.放大器的动态指标测试放大器的动态指标包括：电压放大倍数，输入电阻，输出电阻，最大不失真输出电压（动态范围）和通频带等。
（1）电压放大倍数Av的测量调整放大器到合适的静态工作点，再加入输入电压Ui ，在输出电压不是真的情况下，用交流豪伏表测出Ui和Uo的有效值，则Av=Uo/Ui。
共发射极放大电路三种典型放大电路
一、单管共发射极放大电路仅有直流反馈－固定偏置基本的电路如下三、选择器件与多数计算：设置静态工作点并计算元件参数依据指标要求、静态工作点范围、经验值进行计算静态工作点Q 的计算：要求iR{26300i beCQmvR rIβ≈≈+}>1K有若取V BQ = 3V，得1.53BQ BEECQV VR KI-==Ω取标称值1.5KmA2.2mA300100026`CQ=-<βI由于CQBQ I I β=; ()5~10BQ I I =得，=20k Ω ； =60k Ω为使静态工作点调整方便，1B R 由20k固定电阻与100k 电位器相串联而成。
=2033根据V A 的理论计算公式, V A =40 得，1k Ω 由//L C LR R R •=2k Ω计算电容为： )()(13~108.22L S be C uF f R r π≥=+ 综合考虑标称值10Uf10C B C C uF ==取标称值100uF四、画出预设计总体电路图： 预设总体电路图：βCQ BQBQ B I V I V R )10~5(12==21B BQBQ CC B R V VV R -=)(26)1(300)(26)1(mA I mVmA I mV r r EQ EQ bbe ββ++=++=2.静态工作点的测试与调整：测量方法是不加输入信号，将放大器输入端（耦合电容CB负端）接地。
用万用表分别测量晶体管的B、E、C极对地的电压VBQ 、VEQ及VCQ。
一般VBQ ＝（3～7）V， VCEQ＝正几伏。
如果出现VCQ VCC，说明晶体管工作在截止状态;如果出现VCEQ0.5V，说明晶体管已经饱和.调整方法是改变放大器上偏置电阻R B1的大小，即调节电位器的阻值，同时用万用表分别测量晶体管的各极的电位V BQ、V CQ、V EQ，并计算V CEQ及I CQ。
如果V CEQ为正几伏，说明晶体管工作在放大状态，但并不能说明放大器的静态工作点设置在合适的位置，所以还要进行动态波形观测。
第12章 共射极放大电路
iC iB ( I BQ ib ) I BQ iB I CQ ic uCE U CEQ uce
uBE U BEQ ui
四、静点工作点的选择与波形 失真 当放大电路静态工作点设置不得当时，会造成放大电路的波
形失真，本节通过实验来观察波形失真的现象。 （一）操作 1．框图：
3．现象：
（1）由于静态工作点已经调整适当，此时观察到的波形图 并无失真。
（2）通过两个信号输入调节旋钮 YA 和 YB 上标示的电压刻 度（V / 格）以及荧光屏上的波形幅度可以测出输入电压和输出 电压的幅值，并可以算出放大器的电压放大倍数。 （3）两波形的相位相差为 180，这是单管发射极放大电 路的倒相作用。
结论 （1）共发射极单管放大电路的输出波形的正半周（波形上 半周）出现平顶，是截止失真；若输出波形的负半周（即波形 下半部）出现平顶，是饱和失真。
（2）出现失真的原因：
Q 点设置不当，应调整放大管基极偏置电阻，使静态工作 点处于适当的位置。
3．双向失真 （1）现象 Rb适中，输出波形无失真，增大信号源 的电压幅度，使放大器的输入信号增大，这 时输出电压信号波形的上、下部分都出现平 顶，同时产生了饱和失真和截止失真——称 为双向失真，如图所示。 （2）原因
由晶体管的放大原理有：
再根据直流通路可得
二、共发射极放大电路
[例1] 在下图中，设 UE = 12 V，Rb = 200 k，Rc = 2.4 k， = 50，试计算静态工作点。 解：根据静态工作点计算公式
Ib
U E U BEQ Rb
UE 12 A 60 μA 3 Rb 20010
输入信号的电压幅度太大，在信号的正半造成饱和失真， 负半周造成截止失真。
共射极单管放大电路实验报告
共射极单管放大电路实验报告
共射极单管放大电路是一种常见的放大电路，由一个NPN型晶体管组成。
本实验的目的是通过实验验证共射极单管放大电路的放大特性。
一、实验原理：
共射极单管放大电路是一种常用的放大电路，使用一个NPN型晶体管来放大输入信号。
晶体管的三个引脚分别为发射极（E）、基极（B）、集电极（C）。
在共射极单管放大电路中，输入信号通过耦合电容C1输入到基极，集电极通过负载电阻RC与正电源相连。
输出信号由电容C2耦合到负载电阻RL上。
二、实验仪器：
1. 功率放大器实验箱
2. 万用表
3. 音频信号发生器
三、实验步骤：
1. 连接电路：根据实验箱上的电路图，将电路连接好。
2. 调整电源：根据实验箱上的电源电压要求，调整电源电压。
3. 调节发生器：将发生器的频率调节到所需的数值，信号幅度调节适宜值。
4. 测量电压：用万用表分别测量发射极电压、集电极电压和基极电压。
5. 测量电流：用万用表测量发射极电流、集电极电流和基极电流。
6. 测量电容：用万用表测量输入输出电容。
四、实验结果：
将实验测得的数据填入实验报告中，并绘制相应的图表。
五、实验分析：
根据实验结果分析共射极单管放大电路的放大特性、输入输出电容等参数。
六、实验总结：
总结本实验的目的、步骤、结果以及实验中遇到的问题等。
七、思考题：
进一步思考实验中遇到的问题，并提出解决方案。
单管共射放大电路讲课稿
单管共射放大电路讲课稿一、引言：所谓放大，是在保持信号不失真的前提下，使其由小变大、由弱变强。
因此，放大器在电子技术中有着广泛的应用，是现代通信、自动控制、电子测量、生物电子等设备中不可缺少的组成部分。
放大的过程是实现能量转换的过程，即利用有源器件的控制作用将直流电源提供的部分转换为与输入信号成比例的输出信号。
因此放大电路实际上是一个受输入信号控制的能量转换器。
本节主要介绍放大电路的基本概念及结构组成；低频小信号放大电路的工作原理、静态工作点的估算方法。
二、教学内容1、复习导入：同学们一起来回忆一下前面的共发射极基本放大电路由哪些元件组成？答：2、新课讲授：（1）.工作原理图2.2 （b）单电源的单管共发射极放大电路以图2.2（b）所示的固定偏置电阻的单管共发射极电压放大器为例来说明放大电路的工作原理。
放大电路内部各电压、电流都是交直流共存的。
其直流分量及其注脚均采用大写英文字母；交流分量及其注脚均采用小写英文字母；叠加后的总量用英文小写字母，但其注脚采用大写英文字母。
例如：基极电流的直流分量用I B表示；交流分量用i b表示；总量用i B表示。
需放大的信号电压u i通过C1转换为放大电路的输入电流，与基极偏流叠加后加到晶体管的基极，基极电流i B的变化通过晶体管的以小控大作用引起集电极电流i C变化；i C通过R C使电流的变化转换为电压的变化，即：u CE=U CC- i C R C 由上式可看出：当i C增大时，u CE就减小，所以u CE的变化正好与i C相反，这就是它们反相的原因。
u CE经过C2滤掉了直流成分，耦合到输出端的交流成分即为输出电压u0。
若电路参数选取适当，u0的幅度将比u i幅度大很多，亦即输入的微弱小信号u i被放大了，这就是放大电路的工作原理。
思考：1.基本放大电路的组成原则是什么？以共射组态基本放大电路为例加以说明2.如果共发射极电压放大器中没有集电极电阻R C，能产生电压放大吗？（2）、基本放大电路的静态分析输入信号u i=0、只在直流电源U CC作用下电路的状态称“静态”。
共发射极单管放大器实验报告
共发射极单管放大器实验报告
实验名称：共发射极单管放大器实验
实验目的：通过实验了解共发射极单管放大器的工作原理和特性，并掌握其实验测量方法。
实验器材：信号发生器、示波器、电阻器、电容器、二极管、三极管、电源、万用表等。
实验原理：共发射极单管放大器是一种常用的放大电路，其基本原理是将输入信号通过电容耦合方式输入到放大管的基极，通过放大管的放大作用得到增强的信号。
同时，由于放大管的集电极与负载电阻串联，由其输出的信号可以直接驱动负载。
共发射极单管放大器的电压增益可以通过输入电阻、输出电阻和放大倍数计算出来。
实验步骤：
1. 按照电路图连接电路，调节电源电压为适当值，接通电源，预热电路。
2. 用万用表分别测量输入电阻、输出电阻和放大倍数，并计算其电压增益。
可以根据需要调整电路中的电阻和电容来改变电压增益的大小。
3. 调节信号发生器产生正弦波信号，将其输入到电路中的输入端，并通过示波器观察输出信号的变化情况。
4. 不断调整电路中的元器件，并观察输出信号的变化，以得到最佳的电路性能和效果。
实验结果：通过实验，我们得到了共发射极单管放大器的电路特性和性能，学习了如何通过调整电路中的元器件来得到最佳的电路效果，并加深了对放大电路的理解和认识。
实验结论：共发射极单管放大器是一种常用的放大电路，具有良好的电路性能和效果。
通过实验，我们掌握了其工作原理和特性，并可以根据需要调整电路参数来得到最佳的电路效果。
晶体管共射极单管放大器原理
晶体管共射极单管放大器原理如下：
共射极放大电路中的晶体管被放置在放大电路的中间，其基极是输入端，集电极是输出端，而发射极被接地。
当输入信号施加到基极时，晶体管的输出信号从集电极输出。
放大电路的负载电阻与集电极间串联，以便提供放大电路的输出并降低放大器的输出电阻。
当输入信号施加到晶体管的基极时，它将导致基极电流的变化。
这个变化会被晶体管放大，并通过负载电阻转化为放大后的输出信号。
在共射极放大器中，输入信号被接到晶体管的基极，此时晶体管的基极电阻非常高，因此输入电路的负载电阻非常小。
这意味着输入信号不会影响放大器的放大倍数，并且放大器的输入阻抗非常高。
同时，输出信号被接到晶体管的集电极，因此放大电路的输出电阻非常低，这使得放大器可以驱动负载电阻而不会减弱信号。
总之，晶体管共射极单管放大器的原理是通过晶体管的放大作用将输入信号放大，并通过负载电阻转化为放大后的输出信号。
这种电路具有高输入阻抗、低输出阻抗和高放大倍数的特点，因此在许多电子设备中都得到了广泛的应用。
基本放大电路—单管共射基本放大电路
rbe
Ui
I b rbe
uo
ii
ib
C
B
rbe
Rb1
ui
Rb2
ic
io
βib
E
RC
RL
ie
Ri
输入电阻
= // //′
= // //
= // // ≈
Ro
uo
ii
ib B
rbe
Rb1
ui
io
βi
E
Rb2
01
放大——通过电能转换把微弱的电信号增强到所要求的电压、电流或功率值。
02
VCC
放大的本质：能量的控制与转换
放大的前提：不失真
03
静态：放大电路没有输入信号时，电路中各点电流和电压
是直流信号，称为直流工作状态或静止工作状态，简称静
态。
动态：放大电路有输入信号时，电路中的电压和电流随交流
路的交流通路进行对
比。
+
+
Rb2
C2
T
Re
+
RB
RC
uo
Ce
T
T
ui
RL
RL
固定偏置放大电路
的交流通路
uo
ui
RC
Rb1
RL
Rb2
分压偏置放大电路
的交流通路
uo
微变等效电路分析
ii
Ri
ib B
rbe
ui
Rb1
Rb2
ic
C
io
βi
E
b
RC
RL
ie
Ro
Ri
电压放大倍数
单管共射极放大电路实验报告
实验一、单管共射极放大电路实验1. 实验目的（1） 掌握单管放大电路的静态工作点和电压放大倍数的测量方法。
（2） 了解电路中元件的参数改变对静态工作点及电压放大倍数的影响。
（3） 掌握放大电路的输入和输出电阻的测量方法。
2. 实验仪器① 示波器② 低频模拟电路实验箱③ 低频信号发生器 ④ 数字式万用表 3. 实验原理（图） 实验原理图如图1所示——共射极放大电路。
4. 实验步骤 (1) 按图1连接共射极放大电路。
(2) 测量静态工作点。
② 仔细检查已连接好的电路,确认无误后接通直流电源。
③ 调节RP1使RP1＋RB11＝30k④ 按表1测量各静态电压值，并将结果记入表1中。
(1) 测量电压放大倍数① 将低频信号发生器和万用表接入放大器的输入端Ui ，放大电路输出端接入示波器，如图2所示，信号发生器和示波器接入直流电源，调整信号发生器的频率为1KHZ ，输入信号幅度为20mv 左右的正弦波，从示波器上观察放大电路的输出电压UO 的波形，分别测Ui 和UO 的值，求出放大电路电压放大倍数AU 。
Rs 4.7K图2 实验电路与所用仪器连接图② 保持输入信号大小不变，改变RL ，观察负载电阻的改变对电压放大倍数的影响，并将测量结果记入表2中。
（4）观察工作点变化对输出波形的影响① 实验电路为共射极放大电路② 调整信号发生器的输出电压幅值（增大放大器的输入电压U i ），观察放大电路的输出电压的波形，使放大电路处于最大不失真状态时（同时调节RP1与输入电压使输出电压达到最大又不失真），记录此时的RP1＋RB11值，测量此时的静态工作点，保持输入信号不变。
改变RP1使RP1＋RB11分别为25K Ω和100K Ω，将所测量的结果记入表3中。
（注意：观察记录波形时需加上输入电压，而测量静态工作点时需撤去输入电压。
）（5）测量放大电路输入电阻R i 及输出电阻R o 。
① 测量输入电阻。
输入电阻R i 的测量有两种方法。
实验单管共射放大电路实验心得体会 共射放大电路实验心得体会(模板5篇)
实验单管共射放大电路实验心得体会共射放大电路实验心得体会(模板5篇)当在某些事情上我们有很深的体会时，就很有必要写一篇心得体会，通过写心得体会，可以帮助我们总结积累经验。
心得体会是我们对于所经历的事件、经验和教训的总结和反思。
下面我给大家整理了一些心得体会范文，希望能够帮助到大家。
实验单管共射放大电路实验心得体会篇一共射放大电路实验是电子学中非常基础且重要的一部分。
在这次实验中，我通过自己动手实践，更深刻地理解了共射放大电路，加深了对电子学基础知识的理解，同时也获取到了很多实践经验。
下面我将通过五段式的文章，向大家分享我的实验心得体会。
第二段：实验内容本次实验主要通过搭建共射放大电路来探究晶体管在电路中的作用。
在实验过程中，我们需要先搭建出共射放大电路的原型，随后逐一添加不同的部件并观察电路变化，探究晶体管作为放大器的工作原理。
在实验中，我们进行了相关电路的绘制、元器件的识别，更深刻理解了电路中各个元器件的作用。
第三段：实验心得通过本次实验，我不仅加深了对共射放大电路的认识，而且学习了不同元器件的作用，进一步了解了电子学的基础知识。
同时，在实验中还学会了如何进行焊接，如何进行实验仪器的使用以及如何进行电路调试。
总的来说，本次实验让我收益颇丰。
第四段：实验收获本次实验的最大收获是加深了我对电子学基础知识的理解。
我发现，搭建电路所需要的细心、耐心和认真确实是非常重要的。
只有通过不断地实践、试错才能更深刻地掌握电子学的原理。
通过实验，我也发现了自己在这个领域的兴趣，同时也对自己未来的学习和发展有了更多的想法。
第五段：总结总之，通过本次实验，我对共射放大电路和元器件的工作有了更加深入的认识，同时也学会了如何进行焊接、使用实验仪器等技能。
通过这些实践，我也可以更加自信地继续探索电子学的世界，更加自信地面对未来的学习和发展。
实验单管共射放大电路实验心得体会篇二共射放大电路是电子工程中一项重要的实验，我经过实验过程发现，无论在理论分析还是实际实验过程中，都需要精细的计算和准确的测量才能获得有效的结果。
单管共发射极放大电路
THANKS FOR WATCHING
感谢您的观看
05 调试与优化
静态工作点的调试
总结词
静态工作点是放大电路正常工作的基础，调试静态工作点是确保放大电路性能的重要步骤。
详细描述
静态工作点是指放大电路在没有输入信号时的工作状态，包括基极电流、集电极电流和集电极电压等 参数。调试静态工作点时，需要使用万用表测量这些参数，并根据需要进行调整，以获得最佳的工作 状态。
工作原理简述
输入信号通过基极进入晶体管， 经过晶体管的放大作用，在集 电极输出放大的信号。
基极电压控制晶体管的导通程 度，从而调节输出信号的大小。
集电极和发射极之间的电压差 决定了输出信号的电压放大倍 数。
02 电路组成
晶体管
晶体管类型
晶体管是放大电路的核心元件， 通常采用NPN或PNP类型的硅管
单管共发射极放大电路
目 录
• 引言 • 电路组成 • 工作过程 • 性能指标 • 调试与优化 • 应用与拓展
01 引言
定义与特点
定义
单管共发射极放大电路是一种基 本的电子放大电路，由一个晶体 管和相应的元件组成，用于放大 微弱信号。
特点
具有较高的电压放大倍数、良好 的输入和输出阻抗匹配特性，以 及较低的失真度。
放大倍数的调试
总结词
放大倍数是放大电路的重要性能指标， 调试放大倍数可以提高电路的信号增益 。
VS
详细描述
放大倍数是指输出信号与输入信号的比值 ，调试放大倍数时，需要使用示波器观察 输入和输出信号的变化，并根据需要调整 基极和集电极的电阻值，以获得所需的放 大倍数。
通频带的调整
总结词
通频带是放大电路能够正常工作的频率范围，调整通频带可以提高电路的频率响应。
模电实验-分压式单管共射放大电路
模电实验-分压式单管共射放大电路
分压式单管共射放大电路是一种常见的模拟电子电路，用于放大信号。
它由一个晶体管和几个电阻组成，以下是该电路的实验步骤：
1. 准备所需的元器件：一个NPN型晶体管（例如2N3904），两个电阻（通常为1kΩ和10kΩ），一个电容（通常为
10μF），以及一个信号源（例如函数发生器）和一个示波器。
2. 按照如下图所示的电路连接晶体管和电阻：将电阻1连接到晶体管的基极，电阻2连接到晶体管的发射极，将电压源接地连接到发射极，将信号源连接到基极，并将示波器连接到发射极。
VB --- R1 --- B
|
E --- R2 --- C
|
GND
3. 将信号源调整为适当的频率和幅度，并连接到电路的输入。
4. 打开电源，调整直流电压源，使晶体管的发射极电压约为
0.6-0.7V，并确保电路稳定。
5. 调整信号源产生的信号频率和幅度，以使输入信号合适。
6. 使用示波器测量放大后的信号。
将示波器探头连接到晶体管
的发射极，将其地线接地。
7. 观察并记录输出信号的波形、幅度和频率。
通过这些步骤，您可以实验和观察分压式单管共射放大电路的放大行为。
您还可以尝试使用不同的电阻值和电容值，以观察它们对放大效果的影响。
实验四共发射极单管放大电路参数测试
实验四共发射极单管放大电路参数测试实验四共发射极单管放大电路参数测试实验四共发射极单管放大电路参数测试（仿真）1. 熟悉Multisim仿真软件的使用；2. 掌握放大电路静态工作点的仿真测量；3. 掌握放大电路电压放大倍数、输入电阻、输出电阻的仿真测量方法；4. 了解静态工作点对放大倍数和波形失真的影响。
二、实验原理1. 静态工作点的测量在仿真软件Multisim2001中，按图4.2.1接好仿真电路，用万用表测量静态工作点有关参量。
图4.2.1 静态工作点的测量2. 电压放大倍数的测量按图4.2.2在仿真软件中接好电路，然后根据实验内容的要求进行仿真。
图4.2.2 电压放大倍数的测量3. 静态工作点对电压放大倍数的影响按图4.2.3在仿真软件中接好电路，然后根据实验内容的要求进行仿真。
注意，不要接图4.2.3 静态工作点对电压放大倍数影响的仿真电路4. 静态工作点对输出波形的影响仿真电路同图4.2.3。
5. 输入电阻ri和输出电阻ro的测量按图4.2.4在仿真软件中接好电路，然后根据实验内容的要求进行仿真。
图4.2.4 输入电阻ri和输出电阻ro测量的仿真电路1. 阅读理论教材上有关晶体管和基本放大电路等章节内容，以达到了解实验内容的目的。
2. 查阅附录一。
四、实验设备与仪器1. Mltisim软件和计算机。
1. 静态工作点的测量按图4.2.1电路连接仿真电路。
注意先不要把输入信号ui接入电路中。
首先调解变阻器RW，使得流过RC的电流IC 2.0mA。
测量IC采用间接测量法，即用万用表测量RC两端的电压URC，经过计算后得到：IC。
如果电阻RC的阻值为2.4kΩ，则它两端的电RCUC、压应为4.8V。
然后，用万用表测量晶体管的B、C、E管脚对参考地的直流电压值：UB、UE，将数据计入表4.5.1中，并计算出UBE、UCE的值。
表4.5.1 静态工作点的测量UB（VUEUBEUCE（V（V（VUC（V2. 电压放大倍数的测量调整合适的静态工作点（一般情况下，可调解RW使得IC 2.0mA），然后在放大电路输入端加入频率为1kHz，幅值为10mV的正弦信号ui，同时用示波器观测放大电路输出电压uo的波形。
单管共发射极放大电路
实验四晶体管共射极单管放大器实验一、实验目的1、学习放大器静态工作点的调试方法，及对放大器性能的影响。
2、学习测量放大器的Q点、A u、R i和R o的方法，了解共射电路的特点。
二、实验设备示波器、信号源、模拟电路实验箱、数字万用表等。
三、实验内容1、调试静态工作点：按图4-1连接线路，令U i=0，调节R w，使I C=1mA （U RC1=5.1V），然后按表4-1的要求测量各静态值。
图4－1 晶体管共射极单管放大电路表4-12、测量电压放大倍数： U s=0.02V，f=1kHz，用示波器观察U o应无失真，用毫伏表分别测量R L=1kΩ和∞时的U o，将测量值及的相位波形记入表4-2中。
调节R w，使I C=1mA（U RC1=5.1V），然后按表4-1的要求测量各静态值。
表4-23、测量输入电阻R i 和输出电阻R o ： 输入、输出电阻测量原理如图4-2所示。
R U U U RU U I U R ⋅-===is iR i i i i图4-2 输入、输出电阻测量电路1）测R i ：U s =0.1V ，f=1kHz ，R L =5.1k Ω，测量U s 填入表4-3中，计算R i 。
表4-3（R=5.1K Ω）2）测R o ：U s =0.1V ，f=1kHz ，R L =5.1k Ω，测量无R L 时的U o 和有R L 时的U L 填入填入表4-4中，计算R o 。
(从表4-2中取数据) 表4-4五、实验总结1、 列表整理测量结果，并把实测的静态工作点与理论计算值比较。
2、计算放大电路的动态参数，总结RC ，RL及静态工作点对放大器电压放大倍数、输入电阻、输出电阻的影响。
动态参数:U=-βI b R L’其中R L’=R c1//R LU i=I b r be+I e R F1=I b[r be+(1+β)R F1]Au= U0/Ui=-βR L’/(r be+(1+β)R F1)r i=(r be+(1+β)R F1)//R B1//R B2r o =RC1影响:由推导以及部分实验数据可得R L 越大,Au越大, r i没有影响, r o不受影响R C 越大,Au越大, r i没有影响, r o越大3、分析讨论在调试过程中出现的问题（1）由于电路中各阻值均是估值，所以存在一定误差（2）β值的确定是取估算值，存在误差。
