附加箍筋及吊筋的设置原则及计算
基础梁附加箍筋和吊筋怎样计算？

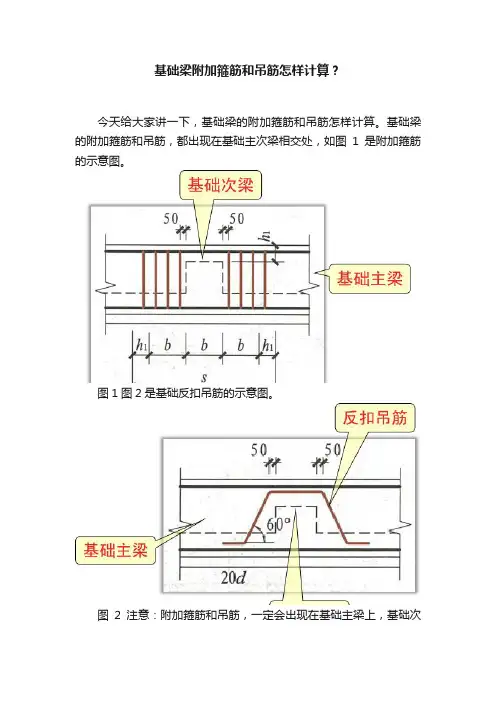

基础梁附加箍筋和吊筋怎样计算？
今天给大家讲一下，基础梁的附加箍筋和吊筋怎样计算。
基础梁的附加箍筋和吊筋，都出现在基础主次梁相交处，如图1是附加箍筋的示意图。
图1图2是基础反扣吊筋的示意图。
图2注意：附加箍筋和吊筋，一定会出现在基础主梁上，基础次
梁不会有附加箍筋和吊筋。
—１—
基础梁反扣吊筋计算
反扣吊筋的计算图，如图3所示。
图3图3中，吊筋在施工时候，因为上下钢筋很密，不会和上下纵筋在一排，这样保护层就会大一些，但是，我们预算不考虑这些因素，只扣两个保护层完事。
有了图3，我们很容易计算出吊筋的长度。
吊筋长度=b+50×2+(hb-C底-C面)/sin60°×2+20d×2如果图纸没有特别说明，角度默认就是60度。
吊筋根数，不用计算，图纸会给。
— 2—
基础梁附加箍筋计算这是附加箍筋计算图，如图4所示。
图4大家注意，附加箍筋是在正常箍筋布置的基础上，另外加的
附加箍筋，图3中的蓝色部分就是正常箍筋。
附加箍筋的长度计算和正常箍筋一样。
附加箍筋的根数，不用计算，图纸会给。
梁柱纵向钢筋绑扎搭接连接区附加箍筋的规范设置
梁柱纵向钢筋绑扎搭接连接区附加箍筋的规范设置
梁柱纵向钢筋绑扎搭接连接区附加箍筋的规范设置
梁柱纵向钢筋绑扎搭接连接区附加箍筋设置的目的是防止纵向钢筋端点的起翘，所以附加箍筋的直径不要太大，只要不小于纵向钢筋直径的0.25，间距不大于4倍的纵向钢筋较小直径，根据这项规定，我们绘制了如下纵向钢筋搭接区域附加箍筋设置图，如果全国搭接连接区域内的附加箍筋都采用规范的规定，将节约大量的钢材和劳动力。
绘制上述图纸，依据的设计施工规范条款摘录如下：。
梁、柱、板钢筋工程算量规则
梁钢筋工程计量规则一、楼层框架梁上部钢筋长度的算法1.楼层框架梁上部贯通筋长度的算法(1)当（hc-保护层）即直锚长度>LaE时，表明梁支座足够宽，上部纵筋可以直锚在支座里，即：上部贯通筋长度=通跨净长＋左右支座锚固长度 =Ln＋2max[(LaE ),(0.5hc＋5d )]其中：Ln ——通跨净长；LaE ——锚固长度；hc ——柱截面沿框架方向的高度（即支座宽度）；(2)当(hc-保护层)即直锚长度≤LaE时，表明梁支座不能满足直锚长度，上部纵筋必须弯锚在支座里，即：上部贯通筋长度=通跨净长＋左右支座锚固长度=Ln＋2max[(LaE),(0.4LaE＋15d ),(支座宽－保护层＋弯折15d )]2.楼层框架梁上部支座负筋长度的算法（1）左、右支座负筋的计算第一排长度=左或右支座锚固+净跨长/3第二排长度=左或右支座锚固+净跨长/4支座锚固=max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]（2）中间跨支座负筋的计算第一排中间支座负筋长度=hc+Ln/3×2第二排中间支座负筋长度=hc+Ln/4×2注：Ln取左右两跨净跨长较大值3.楼层框架梁上部架立筋长度的算法架立筋长度＝净跨-两边负筋净长+150×2二、楼层框架梁侧面纵筋长度的算法1.构造纵筋当梁净高hw≥450时，在梁的两个侧面沿高度配置纵向构造钢筋，纵向构造钢筋间距a≤200；当梁宽≤350时，拉筋直径为6mm；梁宽＞350时，拉筋直径为8mm，拉筋间距为非加密区间距的两倍，当设有多排拉筋时，上下两排拉筋竖向错开设置。
梁侧面构造纵筋=Ln+15d×2(Ln为梁通跨净长)2.抗扭纵筋（1）当端支座足够大时，直锚在端支座里抗扭纵筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.5hc+5d)]（2）当支座不能满足直锚长度时，必须弯锚抗扭纵筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]3.拉筋长度的计算有侧面纵筋一定有拉筋（1）当拉筋同时勾住主筋和箍筋时：拉筋长度=梁宽b-保护层×2+4d+1.9d×2+max(10d,75mm)×2（2）当拉筋只勾住主筋时：拉筋长度=梁宽b-保护层×2+2d+1.9d×2+max(10d,75mm)×24.拉筋根数的计算拉筋间距为非加密区间距的2倍，拉筋根数=（Ln-50×2）/非加密区间距的2倍+1三、楼层框架梁下部纵筋长度的算法1.下部贯通筋长度的计算(1)当端支座足够大时，直锚在端支座里下部贯通筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.5hc+5d)](2)当支座不能满足直锚长度时，必须弯锚下部贯通筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]2.下部非贯通筋长度的计算(1)当端支座足够大时，直锚在端支座里下部非贯通筋长度=净跨长+左右锚入支座内长度2max[(LaE),(0.5hc+5d)](2）当支座不能满足直锚长度时，必须弯锚首尾跨下部非贯通筋长度=净跨长+锚入端支座内长度max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]+中间支座max[(LaE),(0.5hc+5d)]中间跨下部非贯通筋长度=净跨长+左右锚入支座内长度2max[(LaE),(0.5hc+5d)]四、楼层框架梁箍筋的算法箍筋长度=2(梁宽b-保护层×2+2d)+2(梁高h-保护层×2+2d)+1.9d×2+max(10d,75mm)×2箍筋根数:(1)一级抗震等级楼层框架梁箍筋根数=加密区根数×2＋非加密区根数加密区根数：[max(梁高hb×2，500)－50]/加密间距＋1非加密区根数: (净跨长－加密区长×2)/非加密间距－1(2)二至四级抗震等级楼层框架梁箍筋根数=加密区根数×2＋非加密区根数加密区根数: [max(梁高hb×1.5，500)－50]/加密间距＋1非加密区根数: (净跨长－加密区长×2)/非加密间距－1五、吊筋的算法吊筋长度=次梁宽b＋2×50＋2×（梁高－2×保护层）/sin45°(或60°)＋2×20d六、附加箍筋的算法附加箍筋长度算法和箍筋计算方法一样附加箍筋间距为8d且≤100，附加根数按图纸标注计算七、屋面框架梁钢筋的算法屋面框架梁上部贯通筋长度=通跨净长+（左端支座宽-保护层）+（右端支座宽-保护层）+弯折（梁高-保护层）×2屋面框架梁上部负筋长度=净跨/3(4)+（左端支座宽-保护层）+弯折（梁高-保护层）例题：解：KZ1:450mm×450mm；抗震等级二级；C30混凝土；c=25mm；LaE=34d hc-c=450-25=425mm<LaE=34d=850mm，钢筋需要弯锚上部贯通筋：（10800-450）+2×850=12050mm N=2支座负筋：第一排左 (6600-450)/3+850=2900mm N=2中 (6600-450)/3×2+450=4550mm N=2右 (4200-450)/3+850=2100mm N=2第二排左 (6600-450)/4+850=2387.5mm N=2中 (6600-450)/4×2+450=3525mm N=2右 (4200-450)/4+850=1787.5mm N=2架立筋：第一跨 (6600-450)-(6600-450)/3×2+150×2=2350mm N=2第二跨(4200-450)-(6600-450)/3-(4200-450)/3+150×2=750mm N=2下部非贯通筋：第一跨（6600-450）+2×850=7850mm N=4第二跨（4200-450）+2×850=5450mm N=3构造筋：(10800-450)+15×2×12=10710mm N=4拉筋(只勾住主筋,直径取6mm)：(300-2×25+2×6)+1.9×2×6+2×75=434.8mm根数：(6600-450-2×50)/(2×200)+1+(4200-450-2×50)/(2×200)+1=28根箍筋：2×(300-2×25+2×10)+2×(700-2×25+2×10)+1.9×2×10+2×100=2118mm 根数：第一跨加密区 (1.5×700-50)/100+1=11根 2×11=22根非加密区(6600-450-2×1.5×700)/200-1=20根第二跨加密区 (1.5×700-50)/100+1=11根 2×11=22根非加密区(4200-450-2×1.5×700)/200-1=8根箍筋总根数=22+20+22+8=72根柱钢筋工程计量规则一、基础层插筋计算（1）柱直接生根于基础板；（2）柱生根于基础梁上基础插筋长度＝弯折长度a+竖直长度h1+非连接区hn/3+搭接长度LIEa的取值:h-c≥0.5LaE,max(12d,150)h-c≥0.6LaE,max(10d,150)h-c≥0.7LaE,max(8d,150)h-c≥0.8LaE,max(6d,150)h：基础厚度；h-c=h1二、柱纵筋长度的算法1.-1层柱子纵筋长度纵筋长度＝-1层层高-（-1层非连接区hn/3）+1层非连接区hn/3+搭接长度LlE如果出现多层地下室，只有基础层顶面和首层顶面是hn/3，净高其余均为max（1/6净高、500、柱截面长边)2.1层柱子纵筋长度纵筋长度＝1层层高-1层非连接区hn/3+max(hn/6，hc，500)+搭接长度LlE3.中间层柱子纵筋长度纵筋长度＝中间层层高-当前层非连接区+（当前层+1）非连接区+搭接长度LlE非连接区＝max(hn/6，hc，500)4.顶层柱纵筋计算（1）顶层中柱纵筋计算中柱纵筋长度＝顶层层高-顶层非连接区-梁高+（梁高-保护层）+12d非连接区＝max(hn/6，hc，500)注：当直锚长度＜laE，且顶层为现浇混凝土板，其强度等级≥C20，板厚≥80mm时（2）顶层边柱纵筋计算情况A：当顶层梁宽小于柱宽，又没有现浇板时，边柱外侧纵筋只有65%锚入梁内；顶层边柱纵筋长度:1号纵筋长度=顶层层高-顶层非连接区长度-梁高+1.5LaE（65%）2号纵筋长度=顶层层高-顶层非连接区长度-保护层+（与弯折平行的柱宽-2×保护层）+8d（35%）3号纵筋长度=顶层层高-顶层非连接区长度-保护层+（与弯折平行的柱宽-2×保护层）4号纵筋长度=顶层层高-顶层非连接区长度-保护层+12d5号纵筋长度=顶层层高-顶层非连接区长度-梁高+ LaE情况B：当顶板为现浇板，混凝土强度等级≥C20、板厚≥80mm时，边柱外侧纵筋100%锚入梁及板内；顶层边柱纵筋长度:只有1号钢筋和4号钢筋情况C：当柱外侧纵向钢筋配率大于1.2%时，边柱外侧纵筋分两批锚入梁内，50%根数锚固长度为1.5LaE，50%根数锚固长度为1.5LaE+20d;顶层边柱纵筋长度:边柱外侧纵筋分两批锚入梁内，50%根数锚固长度为1.5LaE，50%根数锚固长度为1.5LaE+20d1号纵筋长度（外侧根数一半）=顶层层高-顶层非连接区长度-梁高+1.5LaE1号纵筋长度（外侧根数一半）=顶层层高-顶层非连接区长度-梁高+1.5LaE+20d（3）顶层角柱纵筋计算顶层角柱两面有梁，其纵向钢筋的计算方法和边柱一样，只是外侧是两个面，外侧纵筋总跟数为两个外侧总根数之和计算5.柱变截面位置纵向钢筋构造(1)柱纵向钢筋连接接头相互错开，在同一截面内的钢筋接头面积百分率：对于绑扎搭接和机械连接不宜大于50%，对于焊接连接不应大于50%(2)框架柱纵向钢筋直径d＞28时，不宜采用绑扎搭接接头三、柱箍筋根数的算法1.基础箍筋根数计算根数＝(基础高度-基础保护层)/间距-12.-1层箍筋根数计算根部根数＝[hn(-1层)/3-50]/加密间距+1梁下根数＝[hn(1层)/3]/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-13.1层箍筋根数计算根部根数＝[hn(1层)/3]/加密间距+1梁下根数＝max[hn(2层)/6，hc，500]/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-14.顶层箍筋根数计算(假如房屋只有两层)根部根数＝max[hn(2层)/6，hc，500]/加密间距+1梁下根数＝max[hn(2层)/6，hc，500]/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1例题：楼层框架梁均为300mm×650mm，混凝土等级C30，板厚100mm，抗震等级二级，基础为800mm的筏板基础,计算：柱的钢筋工程量，钢筋采用电渣压力焊连接。
吊筋设置规范
吊筋设置规范篇一：轻钢龙骨吊顶安装规范轻钢龙骨吊顶安装规范轻钢龙骨吊顶，就是我们经常看到的天花板，特别是造型天花板，都是用轻钢龙骨做框架，然后覆上石膏板做成的。
轻钢龙骨吊顶按承重分为上人轻钢龙骨吊顶和不上人轻钢龙骨吊顶。
轻钢龙骨吊顶施工工艺流程为弹标高水平线—画龙骨分档线—固定吊挂杆件—安装主龙骨—安装次龙骨—龙骨骨架全面校正—安装罩面板—安装压条。
弹线用水平仪在房间内每个墙(柱)角上抄出水平点，弹出水平线(水平线一般距地面500mm )，用水准线量至吊顶设计高度加上一层板的厚度，用粉线沿墙(柱)弹出水准线，即为吊顶次龙骨的下皮线。
同时，按吊顶平面图在混凝土顶板弹出主龙骨的位置。
主龙骨应从吊顶中心向两边分，最大间距为1000mm，并标出吊杆的龙骨应从吊顶中心向两边分，最大间距为1000mm，并标出吊杆的固定点，吊杆的固定点间距为900一1000mm。
如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。
固定吊挂杆件采用膨胀螺栓固定吊挂杆件。
用冲击电锤在顶板上打孔，安装膨胀螺栓，吊杆的一端同L30 x30 x3角码焊接(角码的孔径应根据吊杆和膨胀螺栓的直径确定)，另一端与螺纹杆焊接，制作好的吊杆应作防锈处理。
不上人吊顶，吊杆长度小于1000mm时，可采用叻的吊筋;大于1000mm时，应采用娜的吊筋。
上人吊顶，吊杆长度小于1000mm时，可采用娜的吊筋;大于1000mm时，应采用叫。
的吊筋。
安装吊杆时还应注意:吊挂杆件应通直并有足够的承载力，当杆件需要接长时，必须搭接焊牢，焊缝要均匀饱满;吊顶灯具、风口及检修口等处应增设吊杆。
安装边龙骨边龙骨的安装应按设计要求弹线，沿墙(柱)上的水平龙骨线把L形镀锌轻钢条用自攻螺钉固定在预埋木砖上;如为混凝土墙(柱)，可用射钉固定，射钉的间距应小于次龙骨间距。
安装主龙骨主龙骨吊挂在吊杆上，应平行于房间长向安装，间距应为900一1000mm，安装时应起拱，起拱的高度为房间跨度的1/200一1/300。
施工技术与造价知识荟萃10-附加横向钢筋的作用及构造要求
施⼯技术与造价知识荟萃10-附加横向钢筋的作⽤及构造要求内容介绍：附加横向钢筋主要有附加箍筋和吊筋两种，本⽂通过分析梁在集中荷载作⽤下的内⼒情况，阐明梁附加横向钢筋的作⽤以及构造要求，并提出在施⼯和造价管理⼯作中的注意事项。
⼀、受集中荷载作⽤的梁的内⼒分析：在房屋结构体系中，通常楼⾯板承受“⾯荷载”，次梁承受楼板传递的“线荷载”，主梁既要承受楼板传递的“线荷载”，同时还要承受次梁传递的“集中荷载”。
1、杆件内⼒分析：简⽀梁集中荷载内⼒图上图为集中荷载在简⽀梁中的剪⼒图和弯矩图，在集中荷载两边，有最⼤剪⼒；在集中荷载作⽤点，承受最⼤弯矩。
简⽀梁均布荷载内⼒图上图为线荷载在简⽀梁中的剪⼒图和弯矩图，⽀座两端产⽣最⼤剪⼒，在跨中产⽣最⼤弯矩。
简⽀梁在集中荷载和均布荷载作⽤下的内⼒图通过内⼒叠加，就得到了同时受集中荷载和线荷载的剪⼒图和弯矩图。
以上是简⽀梁的内⼒分析，⽽房屋建筑结构中的梁没有真正意义上的简⽀梁，都是超静定的连续梁。
连续梁的A、B⽀座为刚性连接，不能转动，存在负弯矩。
因为负弯矩的存在，造成梁内⼒重新分布，⽀座处的剪⼒会减⼩，跨中的弯矩也会减⼩，但内⼒⽅向不会变化。
在钢筋混凝⼟楼⾯梁中，构件内的剪⼒主要由箍筋承担，弯矩在梁受拉区产⽣的拉⼒由下部钢筋承担，弯矩在受压区产⽣的压⼒由上部钢筋和混凝⼟承担。
荷载决定内⼒，内⼒决定配筋。
2、梁上表⾯作⽤集中荷载的内⼒分析：在钢筋混凝⼟楼⾯梁中，构件内的剪⼒主要由箍筋承担，弯矩在梁受拉区产⽣的拉⼒由下部纵筋承担，弯矩在受压区产⽣的压⼒由上部纵筋和混凝⼟承担。
荷载决定内⼒，内⼒决定配筋。
在结构⼒学中，假定杆件是没有厚度的，集中荷载作⽤在杆件的上表⾯（压）和下表⾯（拉），结果都是⼀样的。
这是源于对材料性质的简化：连续均匀、各向同性。
⽽混凝⼟不具有连续均匀、各向同性，荷载作⽤的梁上表⾯和下表⾯或中部有⾮常⼤的不同，如下图：集中荷载作⽤在梁上表⾯作⽤⼒在上表⾯，荷载在整个梁截⾯内成⼀定⾓度扩散分布，整个扩散⾓度的⼤⼩由材料的“刚度”决定，叫做“刚性⾓”。
箍筋计算说明及公式

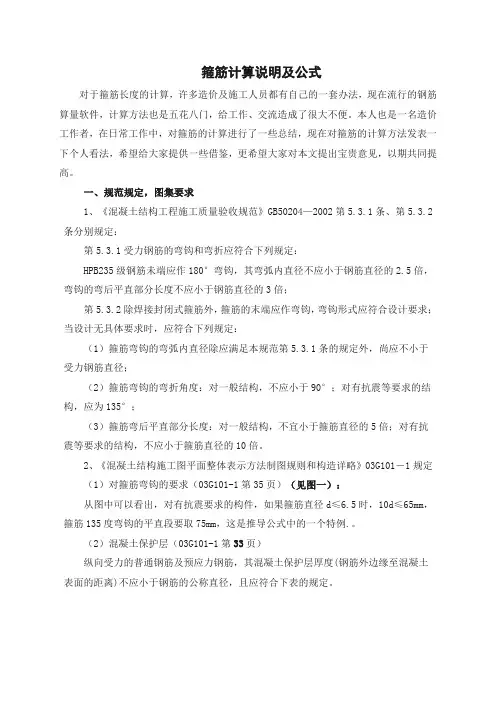

箍筋计算说明及公式对于箍筋长度的计算，许多造价及施工人员都有自己的一套办法，现在流行的钢筋算量软件，计算方法也是五花八门，给工作、交流造成了很大不便。
本人也是一名造价工作者，在日常工作中，对箍筋的计算进行了一些总结，现在对箍筋的计算方法发表一下个人看法，希望给大家提供一些借鉴，更希望大家对本文提出宝贵意见，以期共同提高。
一、规范规定，图集要求1、《混凝土结构工程施工质量验收规范》GB50204—2002第5.3.1条、第5.3.2条分别规定：第5.3.1受力钢筋的弯钩和弯折应符合下列规定：HPB235级钢筋未端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；第5.3.2除焊接封闭式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：（1）箍筋弯钩的弯弧内直径除应满足本规范第5.3.1条的规定外，尚应不小于受力钢筋直径；（2）箍筋弯钩的弯折角度：对一般结构，不应小于90°；对有抗震等要求的结构，应为135°；（3）箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。
2、《混凝土结构施工图平面整体表示方法制图规则和构造详略》03G101－1规定（1）对箍筋弯钩的要求（03G101-1第35页）（见图一）：从图中可以看出，对有抗震要求的构件，如果箍筋直径d≤6.5时，10d≤65mm，箍筋135度弯钩的平直段要取75mm，这是推导公式中的一个特例.。
（2）混凝土保护层（03G101-1第33页）纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。
环境类别板、墙、壳梁柱≤C20 C25-C45 ≥C50 ≤C20 C25-C45 ≥C50 ≤C20 C25-C45 ≥C50一20 15 15 30 25 25 30 30 30 二a - 20 20 - 30 30 - 30 30b - 25 20 - 35 30 - 35 30 三- 30 25 - 40 35 - 40 35 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm.在以前的教材和参考书中，通常将钢筋的保护层设定为25mm，由上表中可知，针对不同构件、不同部位，钢筋的保护层并不相同。
附加箍筋及吊筋的设置原则及计算
附加箍筋及吊筋的设置原则及计算混凝土规范(2010)9.2.11条：位于梁下部或梁截面高度范围内的集中荷载，应全部由附加横向钢筋（箍筋、吊筋）承担，附加横向钢筋宜采用箍筋。
箍筋应布置在长度为s的范围内，此处，s=2h1+3b（图10.2.13）。
当采用吊筋时，其弯起段应伸至梁上边缘，且末端水平段长度不应小于本规范第9.2.7条的规定。
次梁和主梁相交时，附加箍筋在主梁两侧都加；当附加箍筋不够时，才加附加吊筋。
主梁KL1收到次梁KL2传来的剪力为117+97=214KN；
附加箍筋主梁两侧各3根一级8的钢筋，即6根一级8的钢筋，双肢箍，可承受的附加剪力为210*6*2*50.3=126.756KN
则还需配置附加吊筋，其吊筋的抗力应该大于等于214-126.76=87.24KN。
吊筋设置规范要求
吊筋设置规范要求篇一：轻钢龙骨吊顶安装规范轻钢龙骨吊顶安装规范轻钢龙骨吊顶，就是我们经常看到的天花板，特别是造型天花板，都是用轻钢龙骨做框架，然后覆上石膏板做成的。
轻钢龙骨吊顶按承重分为上人轻钢龙骨吊顶和不上人轻钢龙骨吊顶。
轻钢龙骨吊顶施工工艺流程为弹标高水平线—画龙骨分档线—固定吊挂杆件—安装主龙骨—安装次龙骨—龙骨骨架全面校正—安装罩面板—安装压条。
弹线用水平仪在房间内每个墙(柱)角上抄出水平点，弹出水平线(水平线一般距地面500mm )，用水准线量至吊顶设计高度加上一层板的厚度，用粉线沿墙(柱)弹出水准线，即为吊顶次龙骨的下皮线。
同时，按吊顶平面图在混凝土顶板弹出主龙骨的位置。
主龙骨应从吊顶中心向两边分，最大间距为1000mm，并标出吊杆的龙骨应从吊顶中心向两边分，最大间距为1000mm，并标出吊杆的固定点，吊杆的固定点间距为900一1000mm。
如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。
固定吊挂杆件采用膨胀螺栓固定吊挂杆件。
用冲击电锤在顶板上打孔，安装膨胀螺栓，吊杆的一端同L30 x30 x3角码焊接(角码的孔径应根据吊杆和膨胀螺栓的直径确定)，另一端与螺纹杆焊接，制作好的吊杆应作防锈处理。
不上人吊顶，吊杆长度小于1000mm时，可采用叻的吊筋;大于1000mm时，应采用娜的吊筋。
上人吊顶，吊杆长度小于1000mm时，可采用娜的吊筋;大于1000mm时，应采用叫。
的吊筋。
安装吊杆时还应注意:吊挂杆件应通直并有足够的承载力，当杆件需要接长时，必须搭接焊牢，焊缝要均匀饱满;吊顶灯具、风口及检修口等处应增设吊杆。
安装边龙骨边龙骨的安装应按设计要求弹线，沿墙(柱)上的水平龙骨线把L形镀锌轻钢条用自攻螺钉固定在预埋木砖上;如为混凝土墙(柱)，可用射钉固定，射钉的间距应小于次龙骨间距。
安装主龙骨主龙骨吊挂在吊杆上，应平行于房间长向安装，间距应为900一1000mm，安装时应起拱，起拱的高度为房间跨度的1/200一1/300。
“鲁班钢筋预算版”中关于吊筋与附加箍筋的设置
“鲁班钢筋预算版”中关于吊筋与附加箍筋的设置二种方法：一、1、先在属性定义里：梁——吊筋——定义一种吊筋，设置好各个参数：吊筋根数（默认为2根），直径（默认为B16），上部平直段长度（默认为20d）,下部弯起段角度（经验证默认为45度），次梁两侧附加箍筋根数（默认为每侧3根），吊筋下部水平段长度（默认为次梁宽度+100）。
2、在命令栏里找到：梁——吊筋布置——选择定义好的吊筋——在图形里选择需布置此吊筋的区域（也可选择整个图形），弹出以下界面：可根据需要点选里面的对勾选项。
注意：a、即使没有识别支座的梁，用此命令也可以在梁交叉点处生成吊筋及附加箍筋。
b、附加箍筋默认在主次梁交叉处每侧计算3根，共6根，直径及长度默认为与主梁内其它箍筋相同。
c、如果只有附加箍筋而没有吊筋，在吊筋的属性定义里把吊筋的“2B16”改为“0”即可。
二、用“对构件进行平法标注”命令对梁筋标注，在输入下部筋时，出现以下界面：在这个界面的“吊筋”栏里输入这样的格式：2C16#250+2C18#200+1+1表示的意义：2C16#250：根数+直径+ # 号 + 次梁宽度（2根C16的吊筋，用于250宽的次梁搁置点处）后面的“+1”代表该主梁的该跨有一根次梁两侧需加设附加箍筋（默认为每侧3根）；若写为“+1+1”则表示该主梁的该跨有2根次梁两侧需加设附加箍筋，附加箍筋共有6*2=12根；若写为“+1+1+1”则表示该主梁的该跨有3根次梁两侧需加设附加箍筋，附加箍筋共有6*3=18根。
举例：输入“2C16#250”，表示该主梁该跨内有2根C16的吊筋，吊筋吊住的次梁宽度为250，且在吊筋两侧每侧默认设置3根附加箍筋。
输入“2C16#250+1”，表示该主梁该跨内有2根C16的吊筋，吊筋吊住的次梁宽度为250，除了此吊筋两侧每侧默认设置3根附加箍筋外，“+1”表示在此跨的另外一个位置还有一处设置6根附加箍筋的位置，则此跨共有附加箍筋12根。
梁附加箍筋和暗柱体积配箍率计算书
一、附加箍筋计算本工程梁配筋平面图中，被搁置的梁相应位置每侧各另加3*@50，*表示被搁置梁箍筋。
附加箍筋的承载力计算如下：1. 每侧3 8@50时：F=f yv A sv =2*6*210*50=126KN2. 每侧3 10@50时：F=f yv A sv =2*6*210*78.5=197.8KN3. 每侧3 10@50时：F=f yv A sv =2*6*300*78.5=282.6KN4. 每侧3 12@50时：F=f yv A sv =2*6*300*113=406.8KN经复核，搁置梁传到被搁置梁的集中力均小于附加箍筋的承载力。
二、体积配箍率计算本工程中短肢剪力墙抗震等级为二级，长肢剪力墙为三级。
根据高规要求，短肢剪力墙约束边缘构件配箍特征值0.2v λ=，短肢剪力墙一般部位和长肢剪力墙构造边缘构件配箍特征值0.1v λ=。
本工程约束边缘构件箍筋一般采用二级钢，构造边缘构件箍筋一般采用一级钢，体积配箍率v ρ的限值计算如下： 约束边缘构件：14.30.20.953%300c v v yvf f ρλ=== 构造边缘构件：14.30.10.681%210cv v yv f f ρλ===①短肢墙典型配筋如DZQ2：箍筋为 10@100，()78.5*1500*2150*100.157%150*1500*100sv sv v v cor cor V A l V A s ρ+⋅====⋅ DZQ2满足要求②一般剪力墙构造边缘构件典型配筋如GAZ1：箍筋为 8@150，()50.3*375*2150*40.805%150*375*150sv sv v v cor cor V A l V A s ρ+⋅====⋅满足要求GAZ1。
梁加腋,吊筋及附加箍筋构造及广联达软件软件实操
谢谢
梁竖向加腋
垂直加腋是尽可能的满足 建筑物的净空要求以及有效得 到解决梁支座处配筋过大的难 题。
1.2 梁加腋钢筋布置
2.1 吊筋及附加箍筋 2.2 吊筋及附加箍筋钢筋布置
2.1 吊筋及附加钢筋来自筑诚筑信 人企相依1
吊筋
是防止相交部位产生过大的裂缝，引起
结构的破坏，吊筋作用对抗剪有利，形
如元宝，又叫元宝筋。
梁加腋，吊筋及附加箍筋构 造及软件实操
20G101-1
目录 CONTENTS
1
筑诚筑信 人企相依
2
目录
3
梁加腋构造
4
二、吊筋及附加箍筋构造
5
软件实操讲解
1.1 梁加腋分类 1.2 梁加腋钢筋布置
1.1 梁加腋分类
梁水平加腋
水平加腋是为了改善梁柱 偏心过大而引起的节点核心区 抗震性能。
1.1 梁加腋分类
2
附加箍筋
是在主梁上有集中荷载次梁处的构造钢筋，作
用是承担局部应力，防止下部产生裂隙，作用
与吊筋相同。
布置位置：主次梁相交位置，布置在主梁上，与梁原来的钢筋互不干扰
2.2 吊筋及附加箍筋钢筋布置
箍筋布筋范围S=3b+2h1
（b次梁宽；h1主次梁高差）
附加吊筋总长度=底段长度+斜段长度+上端 水平锚固长度=(次梁宽+50*2)+2*(hb-2x保护 层)/sina+2*20d
箍筋长度及计算方法
只要记住：钢筋的外皮长度+弯钩长度，即可。
外皮长度=矩形断面周长-8*砼保护层厚度+8*箍筋直径；弯钩长度：180度=6.25*箍筋直径; 90度=3.725*箍筋直径;45度=4.25*箍筋直径．于箍筋长度的计算一、弯曲调整值的概念对于单根预算长度和下料长度是不同的，预算长度是按照钢筋的外皮计算，下料长度是按照钢筋的中轴线计算。
例如一根预算长度为1米长的钢筋，其下料长度不需要1米，是小于1米的，因为钢筋在弯曲的过程中会变长，如果按照1米下料，肯定会长出一些。
预算长度和下料长度的差值也就是钢筋的弯曲调整值，也称为量度差值。
它实际上由两方面造成的，一是由于量度的不同，例如下面这根钢筋，预算的长度是100+300=400mm，而实际上在下料时只需要截取100-d/2+300-d/2长的一段钢筋即可弯制成下面的形式。
二是由于钢筋在弯曲的过程中长度会变化：外皮伸长、内皮缩短、中轴线不变。
二、弯曲调整值的计算在这里用到一个弧度和角度的换算公式：1rad=3.14*r*2/360,即一度角对应的弧长是0.01745r。
另外《钢筋混凝土施工及验收规范》（GB500204-2002）规定180度弯钩的弯曲直径不得小于2.5d，在下面的推导中D 取2.5d。
1、180度弯钩的计算见下图，钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度：L1=AE水平段的长度+CD水平段长度=300+3d按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+0.01745*（D/2+d/2）*180+3d=300+6.25d,弯曲调整值=L1-L2=3.25d2、90度弯钩的计算见下图，钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度：L1=300+100按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+0.01745*（D/2+d/2）*90+100-D/2-d=300+100-1.75d，弯曲调整值=L1-L2=1.75d3、135度弯钩的计算见下图，钢筋的直径为d,弯曲直径为D。
附加箍筋、吊筋计算表
吊筋
在主梁中，承受次梁集中荷载的一种纵向受力钢筋。
形状为：￣╲╱￣吊筋的计算规则有三：1. 上平直段的长度为该吊筋直径的20倍。
2. 当梁高≤800时，斜长的起弯角度为45度；梁高＞800时，斜长的起弯角度为60度。
3. 下平直段的长度等于次梁宽度每侧加上50毫米。
由于主、次梁相交时，次梁在负弯矩的作用下会在主梁侧面的上部开裂，因尔次梁上的全部荷载只能通过受压区砼以剪力的形式传给主梁，故该力作用于梁高的中下部有可能使主梁下部砼产生“八”字形裂缝，为使梁荷载可靠传给主梁，应设置横向钢筋（附加箍筋或者吊筋），使次梁传来的力传至住主梁截面上部的受压区。
梁吊筋介绍梁吊筋是提高主梁承受集中荷载抗剪能力的一种钢筋梁吊筋的作用是由于梁的某部受到大的集中荷载作用，为了使梁体不产生局部严重破坏，同时使梁体的材料发挥各自的作用而设置的，主要布置在剪力有大幅突变部位，防止该部位产生过大的裂缝，引起结构的破坏，总而言之，吊筋作用对抗剪有利！在有抗震要求的框架结构中才有吊筋，一般在一个部位设两根。
次梁与次梁相交处不用加吊筋！梁吊筋在主梁次梁交接出以及挑梁与墙交接处很常见，基本上都有设置。
主要起要分散荷载和抗剪的作用，有的地方也可以用加密箍筋吊筋主要起抵抗斜截面剪应力的作用，在一般情况下主次梁相交处主梁上均设吊筋和箍筋加密，在较大集中力作用处设置吊筋及箍筋加密，在次梁传来的荷载较小或集中力较小时通过计算可可仅设箍筋加密。
计算吊筋长度＝2*锚固(20d)+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=6 0°≤800mm 夹角=45°斜段长度=1.414*（主梁高-2*保护层厚度）注：如果主梁过高，则要特殊处理。
附加箍筋
唐立群摘要:本文根据笔者多年对结构施工的经验,对框架结构节点施工问题进行分析,并提出解决措施。
关键词:高层建筑;框架施工;问题;要点1 剪力墙外侧水平筋在约束柱节点处的锚固施工1.1 通常做法通常建筑设计时为强调外立面协调统一,往往采用剪力墙与柱外平齐方案,使节点施工时的锚固无依据,通常有如下三种常见做法:（1）将剪力墙水平筋绑扎在约束柱纵筋外侧;（2）剪力墙水平筋不打弯直接穿入约束柱内主筋内侧进行锚固。
1.2 改进做法1.2.1 将剪力墙水平钢筋从柱主筋外侧贯通支座后,再将水平钢筋与柱箍筋单面可靠搭接焊10d,这样做法解决了可靠锚固问题,又不会削弱剪力墙端部抗剪能力。
1.2.2 剪力墙水平钢筋打弯后穿入约束柱筋内侧进行锚固,但在截面收缩处附加水平筋抗裂,可加ф8mm 钢筋,间距不大于200mm,伸入柱筋外侧锚固长度以及与原水平筋的搭接长度均符合规范要求。
2 主次梁相交处主梁的箍筋及吊筋问题2.1 常见错误现象2.1.1 主次梁相交节点处主梁漏放箍筋。
2.1.2 主梁上次梁两侧附加箍筋仅按示意图2～3根数量放置,附加箍筋数量不足。
2.1.3 当使用吊筋抗剪时,吊筋绑扎位置不准,不在次梁的正下方;吊筋绑扎歪斜,角度不对:挤占粱纵筋位置,造成钢筋净距达不到要求。
2.2 正确做法2.2.1 首先主梁上次梁处钢筋应按正常箍筋的间距布放,然后两侧附加如箍筋应在次梁对主梁影响区段内按计算确定,影响区段s=2h1。
3b（h1.为主次梁高低差,b为次梁宽度）;附加箍筋总截面积ASV≥F/fy（F 为次梁传给主梁的集中载荷:fy为箍筋抗拉强度设计值）,箍筋的布放从次梁边50mm开始,在影响区段s范围内全部均匀布放。
2.2.2 吊筋设置时应充分考虑主梁纵向钢筋位置,不要与之抢占空问,只要上锚固段及下水平抗弯段符合受力要求即可,可以考虑放到第二排甚至第三排钢筋位置,以保证梁筋的净距要求和吊筋的位置及角度正确。
2.2.3 主次梁高低差较小时.优先采用附加箍筋抗剪。
筋设置规则及详细计算
xx的概念xx筋作为板的措施钢筋是必不可少的，从技术和经济角度来说有时也是举足轻重的，它既是设计的xx也是施工xx更是预算的xx。
一些缺乏实际经验和感性认识的人往往对其忽略和漏算。
xx不是个简单概念，但时至今日没有具体的理论依据和数据，没有通用的计算标准和规范，往往是凭经验和直觉。
不过道理弄xx了，也了解实际施工，那么计算xx筋就不是件难事。
任何把简单的事情复杂化和把复杂的问题简单化都是有害的。
xx，它的形状象凳子故俗称xx，也称撑筋。
用于上下两层板钢筋中间，起固定上层板钢筋的作用。
当基础厚度较大时（大于800mm）不宜用xx，而是用支架更稳定和牢固。
xx钢筋一般图纸上不注，只有个别设计者设计xx，xx由项目工程师在施工组织设计中详细标明其规格、xx和间距，通常xx的规格比板受力筋小一个级别，如板筋直径ф12可用直径为ф10的钢筋做xx，当然也可与板筋相同。
纵向和横向的间距一般为1米。
不过具体问题还得具体对待，如果是双层双向的板筋为ф8，钢筋刚度较低，需要缩小xx之间的距离，如间距为@800*800，如果是双层双向的板筋为ф6xx间距则为@500*500。
有的板钢筋规格较大，如采用直径ф14，那么xx间距可适当放大。
总之xx设置的原则是固定牢上层钢筋网，能承受各种施工活动荷载，确保上层钢筋的保护层在规范规定的范围内。
板厚很小时可不配置xx，如小于100MM的板xx的高度小于50mm，无法加工，可以用短钢筋头或其它材料代替。
总而言之，xx的设置要符合够用适度的原则，既能满足要求又要节约资源。
定额对马凳的规定有些地方定额对xx筋的计算有明确规定，那么按定额规则计算，但这个计算结果只能用于预算和结算不能用于施工下料，因为它仅仅是个重量，而不是从它本身的功能和受力特征来计算，如xx定额规定：设计无规定时,xx的材料应比底板钢筋降低一个规格,xx按底板厚2倍加0.2米计算,每平方米1个,计算钢筋总量。
xx的定额规定按照1根／m2计算，直径按照Φ12计算，很显然它不适用于施工。
工程造价课件 101-1--梁知识点12 附加箍筋或吊筋
(chángdù)50次梁宽50）。谢谢观看
第六页，共六页。
第六页，共七页。
内容总结
工程造价课件 101-1--梁知识点12 附加箍筋或吊筋。工程造价课件 101-1--梁知识点12 附加箍筋或吊筋。直接画在平面图中的主梁上，用线引注总配筋值（附加箍筋的肢数 注在括号内）。梁高>800吊筋弯起60°、梁高≤800吊筋弯起45°构造（平直(pínɡ zhí)段长 度20d下面水平长度50次梁宽50）。第六页，共六页
原位引注。
第二页，共六页。
第二页，共七页。
知识点12 附加箍筋或吊筋第三页，共六页。第三页 Nhomakorabea共七页。
知识点12 附加箍筋或吊筋
梁高>800吊筋弯起60°、梁 高≤800吊筋弯起45°构造
（平直(pínɡ zhí)段长度 20d下面水平长度50次 梁宽50）
第四页，共六页。
工程造价课件 101-1--梁知识点 12 附加箍筋或吊筋
第一页，共七页。
知识点12 附加箍筋或吊筋 直接画在平面图中的主梁上，用线引注总配筋值（附加箍筋的肢数注在括号 内）
当多数附加箍筋或吊筋相同(xiānɡ tónɡ)时，可在梁平法施工图上统一注明，少数与统一注明值不同时，在
第四页，共七页。
谢谢 观看！ (xiè xie)
第五页，共六页。
第五页，共七页。
内容 总结 (nèiróng)
知识点12 附加箍筋或吊筋。当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一注明，少数与统一注明值不
同时，在原位引注。梁高>800吊筋弯起60°、梁高≤800吊筋弯起45°构造（平直段长度(chángdù)20d下面水平长度
