沥青防水卷材试验方法
沥青防水卷材试验方法 拉力GBT3286-1989
１ ８ －２０ 实施 ９ ９ １ －１
ＧＢ ２ ８ ８ ８ ８． － ９
附加说明：
本标准由中国建筑防水材料公司苏州研究设计所归口。 本标准由中国建筑防水材料公司负责起草。
本 准 要 草 医 困。 标主 起人 匡
中 华人 民共 和 国 国 家标 准
沥青防水卷材试验方法
拉 力
Ｔ ｓ ｍ ｔｏ ｓ ｒ ｐ ａｔ ｔｒｒｏ ｒｌ ｒｏｉｇ ｅｔ ｈ ｄ ｆ ａ ｈ ｌ ｗ ｅｐｏｆ ｌ ｆｎ ｅ ｏ ｓ ａ ｏ ｏ Ｔ ｎｉ ｓｒｎｔ ｏ ａｐ ａｔ ｓｈ ｌ ｅｓｌ ｔ ｇｈ ｅ ｅ ｆ
量尺：精确度０ｌｍｏ ．ｃ ４ 试件
试件尺寸、形状、数量及制备按Ｇ ３８１ Ｂ ．规定。 ２
５ 试验条件 试验温度：２ １ ℃。 ５ ２
拉力机在无 负荷情况下， 空夹具自 动下降速 度为４－ ０ ｍ ｍｎ ０ ｍ ／ ｉｏ ５
６ 试验步骤
６１ 将试件置于拉力试验相同温度的干燥处不少于 ｉ ． ｈ ． ６２ 调整好拉力机后，将定温处理的试件夹持在夹具中心，并不得歪扭，＿下夹具之间的距离 为 ． ＿ ［
ＧＢ ２ ６ ９ ３ 二 一．
１ 主题内容与 适用范围 本标准规定了沥青防水卷材拉力试验的仪器与材料、试件、试件条件、试验步骤和结果评定。 本标准适用于石油沥青纸胎油毡、油纸防水卷材 （ 以下简称卷材）和允许采用本标准的其他防水 卷材的验收和仲裁试验。 ２ 引用标准 ＧＢ ８ １ 沥青防水卷材试验方法 总则 ３． ２ ３ 仪器与材料 拉力机：测量范围０一１ Ｎ（ ＭＯ 或０一２ Ｎ ＯＯ ＞ Ｏ ，最小读数为５ Ｎ，夹具夹持宽度不小于５ｍ， ｃ
１ ｍ ，开动拉力机使受ቤተ መጻሕፍቲ ባይዱ试件被拉断为止。 ８ ｍ ０
沥青防水卷材试验条件

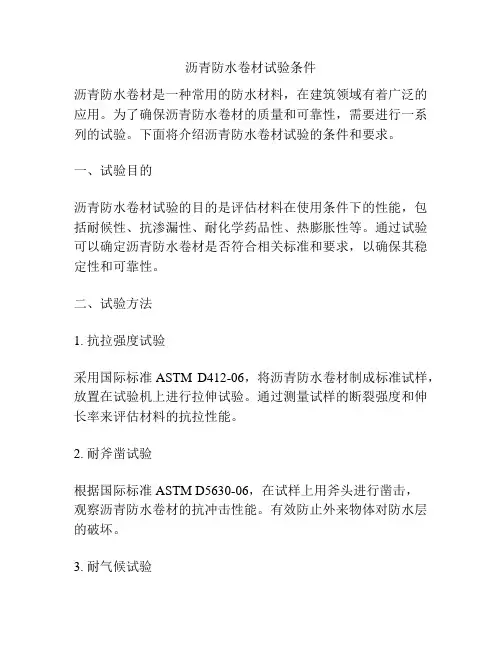

沥青防水卷材试验条件沥青防水卷材是一种常用的防水材料，在建筑领域有着广泛的应用。
为了确保沥青防水卷材的质量和可靠性，需要进行一系列的试验。
下面将介绍沥青防水卷材试验的条件和要求。
一、试验目的沥青防水卷材试验的目的是评估材料在使用条件下的性能，包括耐候性、抗渗漏性、耐化学药品性、热膨胀性等。
通过试验可以确定沥青防水卷材是否符合相关标准和要求，以确保其稳定性和可靠性。
二、试验方法1. 抗拉强度试验采用国际标准ASTM D412-06，将沥青防水卷材制成标准试样，放置在试验机上进行拉伸试验。
通过测量试样的断裂强度和伸长率来评估材料的抗拉性能。
2. 耐斧凿试验根据国际标准ASTM D5630-06，在试样上用斧头进行凿击，观察沥青防水卷材的抗冲击性能。
有效防止外来物体对防水层的破坏。
3. 耐气候试验设立不同环境条件，如高温、低温、湿热等，将沥青防水卷材置于其中，观察材料的变化和性能损失。
通过这一试验可以评估沥青防水卷材的耐候性能和长期使用效果。
4. 透水率试验使用透水率试验装置，将沥青防水卷材置于装置中，施加一定压力，观察材料的渗透性能。
通过测量单位时间内通过防水层的水量来评估材料的抗渗漏性能。
5. 耐化学药品性试验将沥青防水卷材浸泡于具有一定浓度的化学药品溶液中，观察材料的变化和性能损失。
通过评估材料与常见化学药品的相互作用，判断其耐化学药品性能。
6. 热膨胀性试验使用热膨胀仪装置，根据国际标准ASTM E831-06，对沥青防水卷材进行热膨胀性试验。
通过测量材料在不同温度下的膨胀系数，来评估其热膨胀性能。
该试验可以判断材料的适应性和稳定性。
三、试验要求根据相关标准和规范，沥青防水卷材的试验要求如下：1. 试验条件：试验环境的温度、湿度、压力等应符合相关标准的要求，确保试验结果的准确性。
2. 试样制备：试样的制备应按照标准要求进行，确保试验结果的可比性。
3. 试验设备：试验设备的选择和使用应符合相关标准的要求，确保试验结果的准确性和可靠性。
沥青防水卷材可溶物含量试验

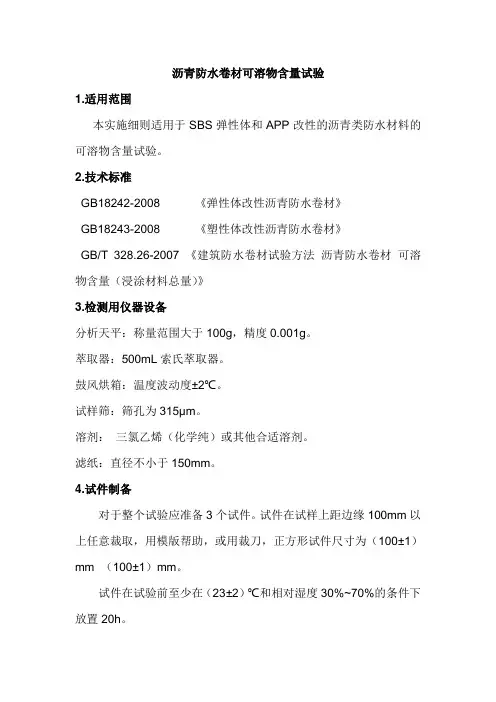

沥青防水卷材可溶物含量试验1.适用范围本实施细则适用于SBS弹性体和APP改性的沥青类防水材料的可溶物含量试验。
2.技术标准GB18242-2008 《弹性体改性沥青防水卷材》GB18243-2008 《塑性体改性沥青防水卷材》GB/T 328.26-2007 《建筑防水卷材试验方法沥青防水卷材可溶物含量（浸涂材料总量）》3.检测用仪器设备分析天平：称量范围大于100g，精度0.001g。
萃取器：500mL索氏萃取器。
鼓风烘箱：温度波动度±2℃。
试样筛：筛孔为315µm。
溶剂：三氯乙烯（化学纯）或其他合适溶剂。
滤纸：直径不小于150mm。
4.试件制备对于整个试验应准备3个试件。
试件在试样上距边缘100mm以上任意裁取，用模版帮助，或用裁刀，正方形试件尺寸为（100±1）mm×（100±1）mm。
试件在试验前至少在（23±2）℃和相对湿度30%~70%的条件下放置20h。
5.试验步骤每个试件先进行称量（M0），对于表面隔离材料为粉末状的沥青防水卷材，试件先用软毛刷刷除表面的隔离材料，然后称量试件（M1）。
将试件用干燥号的滤纸包好，用线扎好，称量其质量（M2）。
敬爱那个包扎好的试件放人萃取器中，溶剂量为烧瓶容量的1/2~2/3，进行加热萃取，萃取至回流的溶剂第一次变成浅色为止，小心取出滤纸包，不要破裂，在空气中放置30min以上使溶剂挥发。
再放入（105±2）℃的鼓风烘箱中干燥2h，然后取出放人干燥器中冷却至室温。
将滤纸包从干燥器中取出称量（M3），然后将滤纸包在试样筛上打开，下面房一容器接着，将滤纸包中的胎基表面的粉末都刷除下来，称量胎基（M4）.敲打震动试样筛直至其中没有材料落下，扔掉滤纸和扎线，称量留在筛网上的材料质量（M5），称量筛下的材料质量（M6）。
对于表面疏松的胎基（如聚酯毡、玻纤站等），将称量后的胎基（M4）放入超声清洗池中清洗，取出在（105±2）℃烘干1h，然后放人干燥器中冷却至室温，称量其质量（M7）。
沥青防水卷材检验项目
沥青防水卷材检验项目一、前言沥青防水卷材是建筑工程中常用的防水材料之一，其作用是防止建筑物内外墙面、屋面等部位因雨水渗透而导致的损坏。
为了保证沥青防水卷材的质量和使用效果，需要对其进行严格的检验。
本文将从检验项目、检验方法、检验标准等方面进行详细介绍。
二、检验项目1. 外观质量：主要包括表面平整度、颜色和光泽度等方面。
应该没有明显的破损、裂纹、气泡、皱褶等缺陷。
2. 物理性能：主要包括拉伸强度、断裂伸长率、撕裂强度和穿刺强度等方面。
这些指标直接影响沥青防水卷材的使用寿命和防水效果。
3. 化学性能：主要包括耐酸碱性和耐老化性等方面。
这些指标反映了沥青防水卷材在不同环境下的稳定性。
4. 燃烧性能：主要包括燃烧性能和自熄性等方面。
这些指标反映了沥青防水卷材在火灾时的安全性能。
5. 其他：还包括重量、厚度、渗透性等方面。
三、检验方法1. 外观质量：可以用肉眼直接观察，也可以用显微镜进行观察。
2. 物理性能：可以采用拉伸试验机、撕裂试验机等设备进行测试，也可以采用手动方法进行测试。
3. 化学性能：可以采用酸碱浸泡试验和老化试验等方法进行测试。
4. 燃烧性能：可以采用燃烧试验和自熄试验等方法进行测试。
5. 其他：重量和厚度可以直接测量，渗透性可以采用水压试验法进行测试。
四、检验标准沥青防水卷材的检验标准主要有以下几种：1. GB/T 23457-2009《沥青防水卷材》国家标准；2. JC/T 1070-2007《建筑沥青防水卷材》行业标准；3. JG/T 232-2011《建筑工程沥青基防水材料检测规程》行业标准。
以上标准均对沥青防水卷材的外观质量、物理性能、化学性能、燃烧性能等方面进行了详细规定，是沥青防水卷材检验的重要依据。
五、结论通过以上介绍，我们可以看出沥青防水卷材的检验项目包括外观质量、物理性能、化学性能、燃烧性能等方面，检验方法包括肉眼观察和各种设备测试，检验标准主要有国家标准和行业标准。
只有严格按照这些标准进行检验，才能保证沥青防水卷材的质量和使用效果。
自粘聚合物改性沥青防水卷材不透水性试验
自粘聚合物改性沥青防水卷材不透水性试验1.适用范围本实施细则适用于自粘聚合物改性沥青防水卷材的不透水性。
2.技术标准GB 23441-2009 《自粘聚合物改性沥青防水卷材》GB/T 328.10-2007 《建筑防水卷材试验方法沥青和高分子卷材不透水性》3.仪器设备不透水仪4.准备工作4.1 试样：依据GB 328.10-2007的要求制备测试样品。
4.2 水温为20±5 ℃,且应符合GB 328.10-2007第2章的规定。
4.3 N类卷材采用十字开缝板，PY类采用七孔板，试验时间为2h，将防粘材料揭去，覆盖滤纸以防粘结。
5.检测步骤5.1 向仪器水箱注满洁净水。
5.2 放松夹脚，启动油泵，使夹脚活塞带动夹脚上升。
5.3 排净水缸内的空气，然后水缸活塞将水从水箱吸入水缸，完成水缸充水过程。
5.4 水缸储满水后，同时向三个试座充水，三个试座充满水并接近溢出时，关闭试座阀门。
5.5 再次通过水箱向水缸充水。
5.6 安装试件，将三块试件分别置于三个透水盘试座上，涂盖材料薄弱一面接触水面，将“O”型密封圈固定再试座槽内，试件上盖上压盖，通过夹脚试件压紧再试座上，如产生压力影响结果，可泄水减压。
5.7 打开试座进水阀，通过水缸向透水盘底座继续注水，当压力表达到指定压力时，停止加压，关闭进水阀和油泵，开始计时，随时观察有否渗水现象，记录开始渗水时间。
在规定时间出现其中一块或二块有渗漏时，必须立即关闭相应试座进水阀，保证其余试件继续测试。
5.8 试验达到规定时间后，卸压取样，启动油泵，夹脚上升后即可取出试件，关闭油泵和仪器。
6.结果评定根据GB 23441-2009的表3和表4进行评定。
沥青防水卷材试验作业指导书
(1) 拉伸试验按GB/T328.8-2007进行。
去试件除非持久层。
校准试验机，调整拉伸速度和夹具间距离200㎜，将试件夹持在夹具中心，不得歪扭。
启动试验机，夹具移动的恒定速度为〔100±10〕mm/min，至试件拉断为止，记录最大拉力及最大拉力时伸长值。
分别以五个试件的算术平均值作为测定值。
延伸率按下式计算：E=100〔L1-L〕/L式中：E——延伸率，%；L1——最大拉力时伸长值，mm；L——原始夹具间距离，mm。
(2) 不透水性改性沥青防水卷材不透水性按GB/T328.10-2007B601001h后检测不透水性。
自粘聚合物改性沥青防水卷材不透水性按GB/T328.10-2007B进行。
N类卷材采用十字开缝盘，PY 类采用七孔盘，试验时间为2h，将防粘材料揭去，覆盖滤纸以防粘结。
试件的上外表朝下放置在透水盘上，盖上规定的7孔盘，放上封盖，慢慢加紧直到试件加紧在盘上，用布或压缩空气枯燥试件的非迎水面，慢慢加压的规定的压力。
保持规定压力〔30±2〕min。
(3) 低温柔性按GB/T328.14-2007进行。
试件制备：用于试验的矩形试件尺寸〔150±1〕mm×〔25±1〕mm，试件从试样宽度方向上均匀的裁取，长边在卷材的纵向，试件裁取时应距卷材边缘不少于150mm去试件除非持久层。
仪器设备：在开始所有试验前，两个圆筒间的距离应按试件厚度调节，即弯曲轴直径+2mm+两倍试件的厚度。
然后装置放入已冷却的液体中，并且圆筒的上端在冷冻液面下约10mm，弯曲轴载下面的位置。
弯曲轴直径根据产品不同可以为20mm、30mm、50mm。
整个装置浸入能控制温度在+20℃～-40℃、精度0.5℃温度条件的冷冻液中。
冷冻液用任一混合物：丙烯乙二醇/水溶液〔体积比1：1〕低至-25℃用一支测量精度0.5℃的半导体温度计检查试验温度，放入试验液体中与试验试件在同一水平面。
沥青防水卷材低温柔度试验
沥青防水卷材低温柔度试验1.适用范围本实施细则适用于SBS弹性体和APP塑性体和聚乙烯胎的沥青类防水材料的低温柔韧性试验。
2.技术标准GB18242-2008 《弹性体改性沥青防水卷材》GB18243-2008 《塑性体改性沥青防水卷材》GB 18967-2009 《改性沥青聚乙烯胎防水卷材》GB/T 328.14-2007 《建筑防水卷材试验方法沥青防水卷材低温柔性》3.检测用仪器设备3.1低温制冷仪：范围0～-30℃，控温精度±2℃。
3.2半导体温度计：量程30～-40℃，精度为0.5℃3.3柔度棒：半径（r）15mm，25mm。
4试件制备矩形试件尺寸（150±1）mm×（25±1）mm，试件从试样宽度方向上均匀的裁取，长边在卷材的纵向，试件裁取时应距卷材边缘不少于150mm，试件应从卷材的一边开始做连续的记号，同时标记卷材的上表面和下表面。
去除表面的任何保护膜，适宜的方法是常温下用胶带粘在上面，冷却到接近假设的冷弯温度，然后从试件上撕去胶带，另一方法是用压缩空气吹，假设上面的方法不能除去保护膜，用火焰烤，用最少的时间破坏膜而不损伤试件。
试件试验前应在（23±2）℃的平板上放置至少4h，并且相互之间不能接触，也不能粘在板上。
可以用硅纸垫，表面的松散颗粒用手轻轻敲打除去。
5步骤5.1仪器准备在开始所有试验前，两个圆筒间的距离应按试件厚度调节，即弯曲轴直径+2mm+两倍试件的厚度。
然后装置放入已冷却的液体中，并且圆筒的上端在冷冻液面下约10mm，弯曲轴在下面的位置。
弯曲轴直径根据产品不同可以为20mm、30mm、50mm。
5.2 试件条件冷冻液达到规定的试验温度，误差不超过0.5℃，试件放于支撑装置上，且在圆筒的上端，保证冷冻液完全浸没试件。
试件放入冷冻液达到规定温度后，开始保持在该温度1h±5min。
半导体温度计的位置靠近试件，检查冷冻液温度，然后试验。
沥青防水卷材耐热度试验
沥青防水卷材耐热度试验1.适用范围本实施细则适用于建筑防水卷材和片材的耐热度测试。
2.技术标准:GB18242-2008 《弹性体改性沥青防水卷材》GB18243-2008 《塑性体改性沥青防水卷材》GB 18967-2009 《改性沥青聚乙烯胎防水卷材》GB/T 328.11-2007 《建筑防水卷材试验方法沥青防水卷材耐热性》3.检测用仪器设备3.1鼓风烘箱：在试验范围内最大温度波动±2℃。
3.2热电偶：连接到外面的温度计，在规定范围内能村里到±1℃。
3.3悬挂装置：至少100mm宽。
3.4 光学测量装置（如读数放大镜）刻度至少0.1mm。
3.5金属圆插销的插入装置内径约4mm。
3.6画线装置画直的标记线。
4.试件制备4．1弹性体改性沥青防水卷材或塑性体改性沥青防水卷材4.1．1 抽样：抽样按GB/T328.1进行。
矩形试件尺寸(125±1)mm×（100±1）mm，试件均匀的在试验宽度方向裁取，长边是卷材的纵向。
试件应距卷材边缘150mm以上，试件从卷材的一边开始连续编号，卷材上表面和下表面应标记。
4.1.2去除任何非持久层，适宜的方法是常温下用胶带粘在上面，冷却到接近假设的冷弯温度，然后从试件上撕去胶带，另一方法是用压缩空气吹[压力约0.5MPa（5bar），喷嘴直径约0.5mm]，假若上面的方法不能除去保护膜，用火焰烤，用最少的时间破坏膜而不损伤试件。
4.1.3 在试件纵向的横断面一边，上表面和下表面的大约15mm一条的涂盖层去除直至胎体，若卷材有超过一层的胎体，去除涂盖料直到另外一层胎体。
在试件的中间区域的涂盖层页从上表面和下表面的两个接近处去除，直至胎体。
为此，可采用热刮刀或类似装置，小心地去除涂盖层不损坏胎体。
两个内径约4mm的插销在裸露区域穿过胎体。
任何表面浮着的矿物料或表面材料通过轻轻敲打试件去除。
然后标记装置放在试件两边插入插销定于中心位置，在世纪表面整个方向沿着直边用记号笔垂直划一条线（宽度约0.5mm），操作时试件平放。
沥青防水卷材卷材下表面沥青涂盖层厚度试验
沥青防水卷材卷材下表面沥青涂盖层厚度试验1.适用范围本实施细则适用于SBS弹性体和APP塑性体和聚乙烯胎的沥青类防水材料的卷材下表面沥青涂盖层厚度试验。
2.技术标准GB18242-2008 《弹性体改性沥青防水卷材》GB 18243-2008 《塑性体改性沥青防水卷材》GB 18967 -2009 《改性沥青聚乙烯胎防水卷材》GB/T 328.4-2007 《建筑防水卷材试验方法沥青防水卷材厚度、单位面积质量》3.检测用仪器设备钢板尺：最小分度值为1mm：光学测厚仪厚度计：单位压力0.02MPa，分度值0.01mm，10mm直径4 试验步骤4.1弹性体改性沥青防水卷材或塑性体改性沥青防水卷材按规定裁取试件，每块试件测量两点，在距中间各50mm处测量，取两点的平均值。
然后用热刮刀铲去卷材下表面的涂盖层直至胎基，待其冷却到标准试验条件，再测量每个试件原来两点的厚度，取两点的平均值。
每块试件前后两次厚度平均值的差值，即为该块试件的下表面沥青涂盖层厚度，4.2 改性沥青聚乙烯胎防水卷材测量前试件在（23±2）℃和相对湿度（50±5）%条件下至少放2h，试验在（23±2）℃进行。
试验卷材表面和策略装置的测量面洁净。
用光学测厚仪测量下表面沥青涂盖层厚度，精确到0.01mm，每块试件测量两点，在距中间个50mm处测量。
5结果计算取三个试件的平均值作为卷材下表面沥青涂盖层厚度。
6.结果评定弹性体改性沥青防水卷材按GB18242-2008的表2进行评定。
塑性体改性沥青防水卷材按GB18242-2008的表2进行评定。
改性沥青聚乙烯胎防水卷材按GB 18967-2009的表2进行评定。
沥青防水卷材渗油性试验
沥青防水卷材渗油性试验
1.适用范围
本实施细则适用于SBS弹性体和APP改性的沥青类防水材料的渗油性试验。
2.技术标准
GB18242-2008 《弹性体改性沥青防水卷材》
3.检测用仪器设备
烘箱：控温精度±2℃。
滤纸：中速定性滤纸。
4 试件制备
将用于试验的试件下表面PE膜或细砂除去，适宜的方法是常温下用胶带粘在上面，冷却到接近假设的冷弯温度，然后从试件上撕去胶带，另一方法是用压缩空气吹[压力约0.5MPa（5bar），喷嘴直径约0.5mm]，假若上面的方法不能除去保护膜，用火焰烤，用最少的时间破坏膜而不损伤试件。
5 试验步骤
将处理好的试件分别放在5层直径大于试件的滤纸上，滤纸下垫釉面砖，试件上面压1kg的重物，然后将试件放入已调节到耐热性规定温度的烘箱中，水平放置5h±15min，然后在标准试验条件下放置1h，检查渗油张数。
6 结果计算
凡有污染痕迹的滤纸都算作渗出，以三个试件中最多的渗出张
数作为试验结果。
7.结果评定
弹性体改性沥青防水卷材按GB18242-2008的表2进行评定。
防水卷材检验规程
衡水大众橡塑有限公司防水卷材检验规程防水卷材检验规程原材料部分一、沥青检测：A：沥青延伸度检验方法：⑴、先将待检验的试样准备好，试样放在空气中冷却30分钟。
⑵、将试样放在水中，恒温1小时后，水面在试样上不少于25毫米。
⑶、拉伸后的沥青丝不致上浮或沉底，应加入适当盐水进行调节。
⑷、取3处沥青试验平行测定时的结果平均值作为试验的测定值。
B：沥青软化点检验方法⑴、先将需检验的试样及检测仪器、工具准备好，如：玻璃棒、温度计等。
⑵、将沥青加热熔化，加热温度不超过软化点温度。
⑶、待试件水平地安放在上承板内，温度计从孔中插入，使水银定于板上，杯内盛水或甘油，保持15分钟。
⑷、取出环架，将下承板的定位环套于试件环上，球置于定位环孔中，调节水平使之平衡。
⑸、沥青试样受热软化后下垂，与下承板接触时为其软化点。
⑹、试验至少进行2次以上。
C、沥青针入度检验方法⑴、将脱水好的沥青试样放在沙浴或电炉上加热融化，加热温度不高于估计软化点。
⑵、将试样在空气中冷却1H，再将试样放在盛满清水的槽中。
⑶、调节仪器水平，将水浴放在升降面上。
⑷、开动秒表与按下按钮，使标准针自由落入试样内，仪器的针入即为实验的开始，经过5秒后，可以从上面读取数值。
⑸、同一试样至少重复测试3次，二、其它物质的检测：1.查看生产厂家是否合乎要求，是否是合格供方。
2.查看合格证3.查看外包装是否完整，有无破损。
生产过程部分检测项目见开机检测项目表：1．粉体投放：在100℃打入沥青，180℃以上在搅拌下投入SBS，每投入一包后至少十分钟以后再投入第二包。
SBS投入完成后搅拌3小时以上放料至配料罐。
在搅拌下投入各种粉料至配料罐，每投入一包需搅拌1分钟以上再投入第二包。
粉料投完后搅拌10分钟以上放料至涂油池。
2．胎基涂布：检查设备是否正常、原材料是否正常（胎布、铝膜是否有断痕、孔洞、裂口、斑纹）、涂布后胎布有无孔洞、裂口、斑纹和未被浸透的条纹。
调节厚度，有不合格的要做标记。
弹性体改性沥青防水卷材试验检测方案
弹性体改性沥青防水卷材试验检测方案1 适用范围适用于以聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体作石油沥青改性剂，两面覆以隔离材料所制成的防水卷材。
2 试验目的为了测定SBS防水卷材的拉力，不透水性，低温柔性、耐热性。
3 试验依据《弹性体改性沥青防水卷材》GB 18242-2008《建筑防水卷材试验方法第8部分：沥青防水卷材拉伸性能》GB/T328.8-2007《建筑防水卷材试验方法第10部分：沥青和高分子防水卷材不透水性》GB/T328.10-2007《建筑防水卷材试验方法第11部分：沥青防水卷材耐热度》GB/T328.11-2007《建筑防水卷材试验方法第14部分：沥青防水卷材低温柔性》GB/T328.14-20074 检验人员检验人员均为持证上岗人员。
5 试验设备微机控制电子万能试验机0~50kN）、电热鼓风恒温干燥箱、电动数显防水卷材不透水仪、低温试验箱、温度计、低温柔度试验仪DWR-Ⅱ级。
6 试验条件：温度（23±2）℃7 取样7.1同一类型、同一规格卷材10000m2为一批，不足10000m2也可作为一批。
8 试验方法和计算结果8.1拉力（试件为纵向×横向：250mm×320mm;纵横向各5个）8.1.1 试验步骤⑴工作是否正常，然后按“清力、清伸”键，仪表显示试验力“0”。
⑵将试件紧紧地夹在拉伸试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条直线上。
夹具间距离200mm。
启动试验机，保持恒定速度（100±10）mm/min，直至试件破坏。
8.1.2 计算⑴记录最大的拉力⑵分别记录每个方向5个试件的拉力值，计算平均值。
拉力的平均值修约到5N。
8.1.3 判定拉力试验结果的平均值达到规定的指标时判为该项指标合格。
8.2 不透水性（试件为纵向×横向：150mm×150mm;数量：3个）8.2.1 试验步骤⑴试验在（23±5）℃进行，产生争议时，在（23±2）℃相对湿度（50±5）％进行。
沥青防水卷材试验方法
沥青防水卷材试验方法本文中沥青防水卷材包括弹性体改性沥青防水卷材和复合胎柔性沥青防水卷材。
一、取样规则：1.复合胎柔性沥青防水卷材：每1000卷为一批，不足者也按一批计算，在同批卷材中任取一卷卷材，切除距外层卷头2.5m后，顺纵向切取长度1m的全副卷材二块。
2.弹性体改性沥青防水卷材：以同一厂家、同品种、同标号的，不超过1000卷为一批，在同批卷材中任取一卷卷材，切除距外层卷头2.5m后，顺纵向切取长度1m的全副卷材二块。
二、低温柔性试验方法：1.检测依据：《建筑防水卷材试验方法第14部分：沥青防水卷材低温柔性》 GB/T 328.14-20072.评定标准：弹性体改性沥青防水卷材为《弹性体改性沥青防水卷材》GB 18242-2008;复合胎柔性沥青防水卷材为《复合胎柔性沥青防水卷材》JC/T690-2008.3.试验所需仪器：低温箱、低温柔度仪、钢尺、剪刀、镊子等。
4.试样制作：矩形试件尺寸150x25mm，误差在1mm以内，共计2组各5个试件，试件从试样宽度方向上均匀裁取，长边在卷材的纵向，裁取时应距离卷材边缘不少于150mm，注意标好上表面（5个）和下表面（5个）分别试验。
试件试验前应在23摄氏度的平板上放置至少4h。
5.试验方法：设定低温柔度仪的温度：上面的温度为低温箱内防冻液的温度，下面温度为根据规范设定的试验温度（例如弹性体改性沥青II的设定温度为-25摄氏度）。
然后设置柔度仪右侧卷材在防冻液中的浸泡时间（弹性体改性沥青为1h），调整中轴按钮为上升。
6.当柔度仪显示温度达到设定温度后按照次序放入试件即可，达到设定时间后关闭机器取出试样观察裂缝情况。
三、拉伸试验方法：1.检测依据：《建筑防水卷材试验方法第8部分：沥青防水卷材拉伸性能》 GB/T 328.8-20072.评定标准：弹性体改性沥青防水卷材为《弹性体改性沥青防水卷材》GB 18242-2008;复合胎柔性沥青防水卷材为《复合胎柔性沥青防水卷材》JC/T690-2008.3.试验所需仪器：电子拉力计、钢尺、剪刀等。
弹性体改性沥青防水卷材检验实施细则
弹性体改性沥青防水卷材检验实施细则一、评定依据：GB18242-2008 《弹性体改性沥青防水卷材》二、范围及用途：本标准适用于聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以苯乙烯-丁二烯（SBS）热塑性弹性体作改性剂，两面覆盖隔离材料所制成建筑防水卷材，主要适用于工业民用建筑屋面及地下防水工程，尤其适用于较低气温环境的建筑防水。
三、材料分类1、类型（1）按胎基可分为聚酯毡（PY）和玻纤胎（G）玻纤增强聚酯毡三种类型。
（2）按上表面隔离材料可分为聚乙烯膜（PE）、细砂（S）与矿物粒料（M），下表面隔离材料为细沙（S）、聚乙烯膜（PE）。
（3）按物理力学性能分为I型和II型。
2、规格（1）幅宽：1000 mm；（2）厚度：聚酯胎卷材3 mm、4 mm、5mm，玻纤胎卷材3 mm和4 mm；（3）面积：每卷面积分为15 m2、10 m2、7.5 m2；3、标志（1）标志方法卷材按下列顺序标志：弹性体改型沥青防水卷材、型号、胎基、上表面材料、下表面材料、面积、厚度和本标准号。
（2）标志示例 3 mm厚砂面聚酯胎I型弹性体改型沥青防水卷材标志为：SBS I PY S3 GB182424、试验室环境条件试样的停放时间和温度按下列要求：（1）试验前需要将试样提前24h放入试验室中，在标准温度23土2℃下调整24h后试验。
（2）试验室温度控制在23±2℃范围内。
四、取样规定及样品尺寸制备1、取样规定：试样进场后以同一类型、同规格10000m2为一批，不足10000m2时亦作为一批。
在每批产品中随机抽取5卷进行卷重、面积、厚度和外观检查。
再从卷重、面积、厚度和外观检查合格的卷材中随机抽取1卷进行物理性能试验。
2、物理性能试验样品的切取：将抽取的一卷卷材放置于工作台面上展开，切除距外层卷材2500 mm，顺纵向切取长度800 mm的全幅卷材2块，一块作物理力学性能检测用，另一块备用。
1、厚度计：测量范围最小分度值为0.01mm、使用10 mm直径接触面，单位面积为0.2Mpa。
沥青防水卷材可溶物含量试验方法
团体标准T/HBBWA61-2019沥青防水卷材可溶物含量试验方法Test Method for dissoluble composite of membrane of asphaltwaterproofing membrane（征求意见稿）2019-11-05发布20XX-XX-XX实施前言本标准依据GB/T1.1—2009给出的规则起草。
本标准由河北省建筑防水协会、唐山德生科技有限公司联合提出。
本标准起草单位；河北省建筑防水协会唐山德生科技有限公司……本标准参加起草单位：……本标准主要起草人：……目次1范围 (1)2规范性引用文件 (1)3定义 (1)4原理 (2)5仪器设备 (2)6抽样 (2)7试件制备 (2)8步骤 (2)9结果表示、计算和试验方法的精确度 (2)10实验报告 (3)建筑防水卷材可溶物含量试验方法1范围本标准规定了沥青防水卷材可溶物含量的测定方法。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T328.1建筑防水卷材试验方法第1部分：沥青和高分子防水卷材抽样规则3定义可溶物含量dissoluble composite of membrane单位面积防水卷材中可被选定溶剂溶出的材料的质量。
4原理试件在选定的溶剂中萃取直至完全后，取出试件让溶剂挥发，烘干并冷却后计算试件质量差值，得到可溶物含量。
5仪器设备5.1分析天平称量范围大于100g，精度0.001g。
5.2萃取器500mL索式萃取器。
5.3鼓风烘箱温度波动度±2℃。
5.5溶剂三氯乙烯（化学纯）或其他合适溶剂。
5.6滤纸直径不小于150mm 。
6抽样抽样按GB/T 328.1进行。
7试件制备对于整个试验应准备3个试件。
钉杆法沥青防水卷材撕裂性能的试验方法
钉杆法沥青防水卷材撕裂性能的试验方法
本篇文章主要讲述了GB/T328.18标准中建筑防水卷材试验方法地18部分:沥青防水卷材撕裂性能(钉杆法)，本厂生产的ZSY-18钉杆法U 型撕裂夹具（需配合本厂万能试验机使用）可满足这一标准。
●术语和定义
下列术语和定义适用于GB/T 328的本部分。
撕裂性能(钉杆法)resistance to tearing(nail shank)撕裂试件握住钉杆需要的拉力。
●原理
通过用钉杆刺穿试件试验测量需要的力,用与钉杆成垂直的力进行撕裂。
●U型装置
U型装置一端通过连接件连在拉伸试验机夹具上,另一端有两个臂支撑试件。
臂上有钉杆穿过的孔,其位置能允许按第8章要求进行试验(见图1).
ZSY-18型钉杆法U型撕裂夹具
依据GB/T328.18《建筑防水卷材试验方法di18部分：沥青防水卷材撕裂性能（钉杆法）》国家标准设计制造的。
主要适用于装卡沥青屋面防水卷材做钉杆法撕裂性能的测定。
该产品具有结构简单、操作方便的特点。
●技术参数
1、夹持试样宽度：100mm
2、夹持试样厚度：0～10mm
3、钉杆规格：Φ2.5mm±0.1mm
4、重量：3.5Kg。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沥青防水卷材试验方法
本文中沥青防水卷材包括弹性体改性沥青防水卷材和复合胎柔性沥青防水卷材。
一、取样规则：
1.复合胎柔性沥青防水卷材：每1000卷为一批，不足者也按
一批计算，在同批卷材中任取一卷卷材，切除距外层卷头2.5m后，顺纵向切取长度1m的全副卷材二块。
2.弹性体改性沥青防水卷材：以同一厂家、同品种、同标号
的，不超过1000卷为一批，在同批卷材中任取一卷卷材，切除距外层卷头2.5m后，顺纵向切取长度1m的全副卷材二块。
二、低温柔性试验方法：
1.检测依据：《建筑防水卷材试验方法第14部分：沥青防水
卷材低温柔性》GB/T 328.14-2007
2.评定标准：弹性体改性沥青防水卷材为《弹性体改性沥青防
水卷材》GB 18242-2008;
复合胎柔性沥青防水卷材为《复合胎柔性沥青防水卷材》JC/T690-2008.
3.试验所需仪器：低温箱、低温柔度仪、钢尺、剪刀、镊子
等。
4.试样制作：矩形试件尺寸150x25mm，误差在1mm以内，
共计2组各5个试件，试件从试样宽度方向上均匀裁取，长边在卷材的纵向，裁取时应距离卷材边缘不少于150mm，注意标好上表面（5个）和下表面（5个）分别试验。
试件试验前应在23摄氏
度的平板上放置至少4h。
5.试验方法：设定低温柔度仪的温度：上面的温度为低温箱内防冻液的温度，下面温度为根据规范设定的试验温度（例如弹性体改性沥青II的设定温度为-25摄氏度）。
然后设置柔度仪右侧卷材在防冻液中的浸泡时间（弹性体改性沥青为1h），调整中轴按钮为上升。
6.当柔度仪显示温度达到设定温度后按照次序放入试件即可，达到设定时间后关闭机器取出试样观察裂缝情况。
三、拉伸试验方法：
1.检测依据：《建筑防水卷材试验方法第8部分：沥青防水卷材拉伸性能》GB/T 328.8-2007
2.评定标准：弹性体改性沥青防水卷材为《弹性体改性沥青防水卷材》GB 18242-2008;
复合胎柔性沥青防水卷材为《复合胎柔性沥青防水卷材》JC/T690-2008.
3.试验所需仪器：电子拉力计、钢尺、剪刀等。
4.夹具移动速度为（100±10）mm/min,夹具宽度不小于50mm。
控制夹具间距为200mm。
事件尺寸：对于沥青防水卷材拉力试验应制备两组试件，一组纵向5个，一组横向5个。
试件尺寸为50x200mm的矩形，试件应在试样上距边缘100mm以上任意裁取。
整个试验温度23摄氏度，试件在试验前应在23摄氏度和相对湿度50%的条件下至少放置20h。
高分子防水卷材试验方法
一、取样规则：
高分子防水卷材：同一类型同一规格1000m2为一批，长1.5m 全副卷材一块，在抽取的卷材中距端部50cm处裁取约1.5m，用于物理力学性能检验所需样片。
二、拉伸性能试验：
试件制备：应准备两组试件，一组纵向5个试件，一组横向5个试件。
试件在距试样边缘100mm以上裁取。
方法A：试件为矩形50x200mm,夹具移动速度为（100±10）mm/min，拉力单位为N/50mm。
方法B：试件为哑铃型6x115mm,夹具移动速度为（500±10）mm/min，拉伸强度单位为M。
整个试验温度23摄氏度，试件在试验前应在23摄氏度和相对湿度50%的条件下至少放置20h。
沥青和高分子防水卷材不透水性试验
方法A：适用于卷材低压力的使用场合，如：屋面、基层、隔汽层。
试件满足直到60kPa压力24h。
在整个试验过程中承受水压后试件表面的滤纸不变色。
方法B:适用于卷材高压力的适用场合，如特殊屋面、隧道、水池。
试件采用有四个规定形状尺寸狭缝的圆盘保持规定水压24h，或采用7孔圆盘保持规定水压30min，观测试件是否保持不渗水。
试验前试件应在23摄氏度放置至少6h。
试验条件：试验在23摄氏度条件下进行，产生争议时，在23摄氏度相对湿度50%条件下进行。
