第二讲焊条的分类及型号
焊条的分类及型号
检修车间
3、焊条型号与牌号的对应关系 焊条型号——指国家标准规定的各类焊条的代号。 焊条牌号——焊条制造厂对作为产品出厂的焊条规定的代号 常用碳钢、低合金钢、不锈钢等焊条型号与牌号对照表见表4 -7、4-8、4-9 型号 型号 低合金钢焊条 型号 型号 碳钢焊条 不锈钢焊条 型号 E4303 牌号 E5015 牌号 E5015 –A1 牌号 E5515 –B1 牌号 E308 –15(新) 牌号 E0-19-10-15(旧) J422 J507 R107 R207 A107
检修车间
焊接时烟尘、有害气体少。
可交、直两用，适用各种位置焊接。焊前焊条的烘干 温度较低150～250。C. ④应用范围 酸性焊条仅适用于一般低碳钢和强度等级较低的普通低 合金钢结构的焊接。
碱性焊条 ①含义：在焊条药皮中含碱性氧化物多，酸性氧化物少的焊条 ②主要成分：主要是碱性氧化物（大理石和萤石），并含有 较多的铁合金作为脱氧剂和合金剂。
E316L-16
E317 Mo-CuL-16 E309 Mo L-16 E309 L-16 E308-16 E308-16 E308-15 E347-16 E347-15 E316-16 E316-16 E316-15 E317-16 E309-16 E309-15 E309 Mo -16 E310 -16 E310 -15 E310Mo -16 250℃× 1 h 150℃× 1 h 250℃× 1 h 250℃× 1 h（禁 反 复 烘）（禁 反 复 烘） 150℃× 1 h 250℃× 1 h 150℃× 1 h 250℃× 1 h 150℃× 1 h 250℃× 1 h 150℃× 1 h
检修车间
常用焊条标准牌号型号对照表
二、常用碳钢焊条新旧牌号对照及适用范围
原创作品：焊接技术入门焊条的型号与牌号
原创作品：焊接技术入门焊条的型号与牌号焊条电弧焊—焊条的型号与牌号按照焊条药皮熔化以后形成的熔渣氧化物比例可以分为碱性焊条与酸性焊条（K＞1.5为碱性，K＜1.5为酸性例如焊条牌号中J421J422 J423 J424 J425—属于酸性焊条，而J426 J427为碱性焊条，也成碱性低氢焊条。
焊条型号中的E4303是酸性焊条 E4315是碱性焊条。
4-1-2 按照焊条使用条件可以分为：结构钢焊条（J）不锈钢焊条（A G）耐热钢焊条（R）低温钢焊条（D）铸铁焊条（Z）焊条牌号的编制方法：焊条大类名称—焊条抗拉强度—焊条的药皮类型与电源种类J421—抗拉强度420兆帕药皮类型为钛型交直两用电源的结构钢焊条（酸性焊条、短渣—凝固快）J422---抗拉强度420兆帕药皮类型为钛钙型交直两用电源的结构钢焊条（酸性焊条、短渣）J423--抗拉强度420兆帕药皮类型为钛铁矿型交直两用电源的结构钢焊条（酸性焊条、较短渣）J424--抗拉强度420兆帕药皮类型为氧化铁型交直两用电源的结构钢焊条（酸性焊条、长渣）J425--抗拉强度420兆帕药皮类型为纤维素型交直两用电源的结构钢焊条（酸性焊条、较短渣J426-抗拉强度420兆帕药皮类型为低氢钾型交直两用电源的结构钢焊条（碱性焊条、短渣）J427-抗拉强度420兆帕药皮类型为低氢钠型直流电源的结构钢焊条（碱性焊条、短渣）W707--抗拉强度700兆帕药皮类型为低氢钠型直流电源的低温钢焊条（碱性焊条、短渣Z208-按照焊条药皮类型可以分为：1-钛型 2—钛钙型 3—钛铁矿型 4 氧化铁型 5 纤维素型 6低氢钾型 7 低氢钠型 8 石墨型 9 盐基型见焊条型号的含义与应用E4303—熔敷金属抗拉强度420兆帕焊接位置是全位置、药皮类型是钛钙型、交直两用焊接电源的焊条。
相当于焊条牌号的J422 。
应用于船舶一般强度等级的非重要结构焊接。
例如Q235-AF 10 20E4315--熔敷金属抗拉强度420兆帕焊接位置是全位置、药皮类型是低氢钠型、直流反接电源的焊条。
焊条基本介绍
焊条基本介绍焊条(covered electrode)气焊或电焊时熔化填充在焊接工件的接合处的金属条。
焊条的材料通常跟工件的材料相同。
焊条是涂有药皮的供焊条电弧焊使用的熔化电极，它是由药皮和焊芯两部分组成的。
根据国家标准“焊接用钢丝”（GB 1300-77)的规定分类的，用于焊接的专用钢丝可分为碳素结构钢、合金结构钢、不锈钢三类。
中文名：焊条外文名：covered electrode 拼音：hàn tiáo含义：焊接时熔化填充在接合处的金属条E4303焊条，它的牌号是J422。
是最常用的电焊条。
它属于酸性焊条，适合于交、直流电焊机。
一般用于普通钢材的焊接，是焊条中的大路货。
型号中E表示电焊条；43表示焊缝金属的抗拉强度不低于430MPa；03表示是钛钙型药皮，适合于交流及直流电源。
根据不同情况，电焊条有三种分类方法：按焊条用途分类、按药皮的主要化学成分分类、按药皮熔化后熔渣的特性分类。
按照焊条的用途，有两种表达形式，一为原机械工业部编制的的，可以将电焊条分为：结构钢焊条、耐热钢焊条、不锈钢焊条、堆焊焊条、低温钢焊条、铸铁焊条、镍和镍合金焊条、铜及铜合金焊条、铝及铝合金焊条以及特殊用途焊条。
二为国家标准规定，为碳钢焊条，低合金焊条、不锈钢焊条、堆焊焊条、铸铁焊条、铜及铜合金焊条、铝及铝合金焊条。
二者没有原则区别，前者用商业牌号表示，后者用型号表示。
如果按照焊条药皮的主要化学成分来分类，可以将电焊条分为：氧化钛型焊条、氧化钛钙型焊条、钛铁矿型焊条、氧化铁型焊条、纤维素型焊条、低氢型焊条、石墨型焊条及盐基型焊条。
如果按照焊条药皮熔化后，熔渣的特性来分类，可将电焊条分为酸性焊条和碱性焊条。
酸性焊条药皮的主要成分为酸性氧化物，如二氧化硅、二氧化钛、三氧化二铁等。
碱性焊条药皮的主要成分为碱性氧化物，如大理石、萤石等。
电焊条的分类方法很多，可分别按用途、熔渣的碱度、焊条药皮的主要成分、焊条性能特征等不同角度对电条进行分类。
焊条型号、分类及选用原则
焊条型号、分类及选用原则目录一、焊条型号 (2)二、焊条种类 (2)三、选用焊条的基本原则 (2)四、异种钢焊接时焊条选用要点 (3)焊条是两块金属相连接用的一种材料（焊条就是涂有药皮的供电弧焊使用的熔化电极。
它是由药皮和焊芯两部分组成）。
焊接特点：焊口强度必须高于原材料（专业叫母材）。
一、焊条型号一般我们看到的焊条包装上名称为厂标如：TH J 42 6┬┬┬┬│││└第三位数字“2”表示药皮类型为钛钙型，直流或交流电源。
││└─表示两位数字表示熔敷金属抗拉强度的最低值为42kgf/mm2（412MPa），熔敷││金属屈服强度的最低值为43kgf/mm2（430MPa）。
│└──表示结构钢焊条。
└────表示天津大桥焊材集团有限公司的厂家牌号。
按照国标GB/T5117—95，它应符合E4303型焊条要求。
国标焊条型号编制方法如下：E 43 0 3┬┬┬┬│││└表示焊条药皮为低氢钠型，采用直流反接焊接。
││└─表示焊条适用于全位置焊接。
│└──表示熔敷金属抗拉强度的最小值。
└────表示焊条。
二、焊条种类（l）按焊条的用途分：l）低碳钢和低合金高强度钢焊条（简称结构钢焊条）。
2）不锈钢焊条。
3）堆焊焊条。
4）低温钢焊条。
5）铸铁焊条。
6）镍及镍合金焊条。
7）铜及铜合金焊条。
8）铝及铝合金焊条。
（2）按焊条药皮熔化后的熔渣特性分：l）酸性焊条。
一般用于焊接低碳钢和不太重要的钢结构。
2）碱性焊条。
碱性熔渣的脱氧较完全，又能有效地消除焊缝金属中的硫，合金元素烧损少，所以焊缝金属的机械性能和抗裂性均较好，可用于合金钢和重要碳钢结构的焊接。
三、选用焊条的基本原则1）等强度原则一般用于焊接低碳钢和低合金钢。
对于承受静载或一般载荷的工件或结构，通常选用抗拉强度与母材相等的焊条，这就是等强度原则。
例如焊接20，Q235等低碳钢或抗拉强度在400MPa 左右的钢就可以选用E43系列焊条。
而焊16Mn，16Mng等抗拉强度在500MPa范围的钢，选用E50系列焊条就行了。
焊条的分类、选用及使用管理措施
焊条的分类、选用及使用管理措施一、焊条的分类1、按焊条的用途分类（1）碳钢焊条主要用于强度等级较低的低碳钢和低合金钢的焊接。
（2）低合金钢焊条主要用于低合金高强度钢、含合金元素较低的钼和钴钼耐热钢及低温钢的焊接。
（3）不锈钢焊条主要用于含合金元素较高的钼耐热钢和钴钼耐热钢及各类不锈钢的焊接。
（4）堆焊焊条用于金属表层的堆焊，其熔敷金属在常温或高温中具有较好的耐磨性和耐蚀性。
（5）铸铁焊条专用于铸铁的焊接和补焊。
（6）镍和镍合金焊条用于镍及镍合金的焊接、补焊或堆焊。
（7）铜及铜合金焊条用于铜及铜合金的焊接、补焊或堆焊，也可以用于某些铸铁的补焊或异种金属的焊接。
（8）铝及铝合金焊条用于铝及铝合金的焊接、补焊或堆焊。
（9）特殊用途焊条用于在水下进行焊接、切割和管焊接等。
2、按焊条药皮熔化后的熔渣特性分类焊接过程中，焊条药皮熔化后，按所形成熔渣呈现酸性或碱性，把焊条分为碱性焊条（熔渣碱度≥1.5）和酸性焊条（熔渣碱度≤1.5）两大类。
酸性焊条和碱性焊条的工艺性能与焊缝金属性能的比较见下表。
酸性焊条和碱性焊条的工艺性能与焊缝金属性能比较酸性焊条不适宜焊接合金元素较多的材料。
碱性焊条的塑性、韧性和抗裂性均好于酸性焊条，故在重要构件的焊接中一般采用碱性焊条。
二、对焊条的要求与选用原则1、对焊条的基本要求焊条在焊接过程中应具有良好的工艺性能和保证焊后焊缝金属具有所需的力学性能、化学成分或特殊性能。
为此，对焊条提出如下要求：（1）电弧应容易引燃，在焊接过程中电弧燃烧平稳，再引弧容易。
（2）药皮应均匀熔化，无成块脱落现象。
药皮的熔化速度应稍慢于焊芯的熔化速度，使焊条熔化端部能形成喇叭形套筒，有利于金属熔滴过渡和造成保护气氛。
（3）在焊接过程中，不应有过多的烟雾或过大、过多的飞溅。
（4）保证熔敷金属具有一定的抗裂性、所需的力学性能和化学成分。
（5）保证焊缝成形正常，焊渣清除容易。
（6）焊缝射线探伤应不低于GB/T3323—2005《金属熔化焊焊接接头射线照相》所规定的Ⅱ级标准。

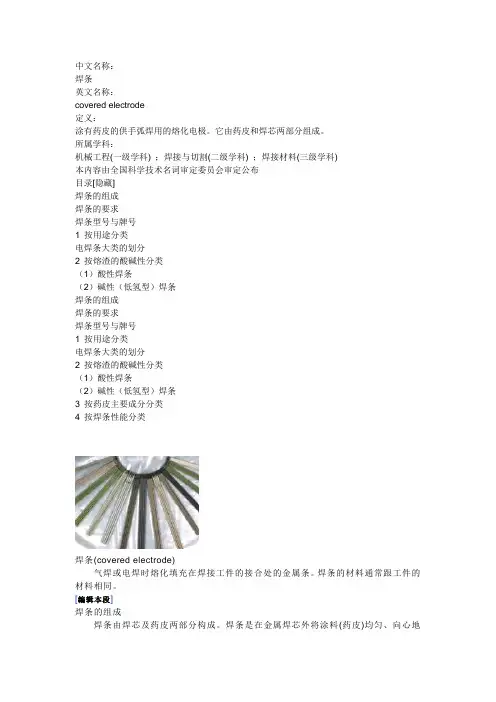

焊条百度百科
中文名称：焊条英文名称：covered electrode定义：涂有药皮的供手弧焊用的熔化电极。
它由药皮和焊芯两部分组成。
所属学科：机械工程(一级学科) ；焊接与切割(二级学科) ；焊接材料(三级学科)本内容由全国科学技术名词审定委员会审定公布目录[隐藏]焊条的组成焊条的要求焊条型号与牌号1 按用途分类电焊条大类的划分2 按熔渣的酸碱性分类（1）酸性焊条（2）碱性（低氢型）焊条焊条的组成焊条的要求焊条型号与牌号1 按用途分类电焊条大类的划分2 按熔渣的酸碱性分类（1）酸性焊条（2）碱性（低氢型）焊条3 按药皮主要成分分类4 按焊条性能分类焊条(covered electrode)气焊或电焊时熔化填充在焊接工件的接合处的金属条。
焊条的材料通常跟工件的材料相同。
[编辑本段]焊条的组成焊条由焊芯及药皮两部分构成。
焊条是在金属焊芯外将涂料(药皮)均匀、向心地压涂在焊芯上。
焊条种类不同，焊芯也不同。
焊芯即焊条的金属芯，为了保证焊缝的质量与性能，对焊芯中各金属元素的含量都有严格的规定，特别是对有害杂质（如硫、磷等)的含量，应有严格的限制，优于母材。
焊芯成分直接影响着焊缝金属的成分和性能，所以焊芯中的有害元素要尽量少焊接碳钢及低合金钢的焊芯，一般都选用低碳钢作为焊芯，并填加锰、硅、铬、镍等成分(详见焊丝国家标准GB1300一77)。
采用低碳的原因一方面是含碳量低时钢丝塑性好，焊丝拉拔比较容易，另一方面可降低还原性气体CO含量，减少飞溅或气孔，并可增高焊缝金属凝固时的温度，对仰焊有利。
加入其他合金元素主要为保证焊缝的综合机械性能，同时对焊接工艺性能及去除杂质，也有一定作用。
高合金钢以及铝、铜、铸铁等其他金属材料，其焊芯成分除要求与被焊金属相近外，同样也要控制杂质的含量，并按工艺要求常加入某些特定的合金元素。
焊条就是涂有药皮的供焊条电弧焊使用的熔化电极，它是由药皮和焊芯两部分组成的。
在焊条前端药皮有45°左右的倒角，这是为了便于引弧。
电焊条规格型号及用途
电焊条规格型号及用途电焊条是一种焊接电弧材料，广泛应用于焊接行业。
电焊条的规格型号和用途因不同的材料、焊接方法和焊接位置而有所不同。
下面将详细介绍一些常见的电焊条规格型号及其用途。
1.碳钢焊条碳钢焊条是最常见的电焊条之一，广泛用于焊接碳钢构件。
根据其化学成分和焊接特性，碳钢焊条可以分为多种规格型号，如E6011、E6013、E7018等。
这些焊条适用于手工电弧焊和自动焊接，广泛应用于钢结构、船舶、桥梁、压力容器等领域。
2.不锈钢焊条不锈钢焊条是专门用于焊接不锈钢的电焊条。
不锈钢焊条具有很好的耐腐蚀性和机械性能，广泛用于食品加工、医疗设备、化工设备等领域。
常见的不锈钢焊条规格型号有E308、E316等。
3.铸铁焊条铸铁焊条是专门用于焊接铸铁的电焊条。
铸铁焊条具有良好的可用性和机械性能，适用于焊接不同类型的铸铁材料，如灰口铸铁、球墨铸铁等。
常见的铸铁焊条规格型号有Z308、Z408等。
4.低合金焊条低合金焊条是一种含有一定量合金元素的焊条，用于焊接低合金钢。
这些焊条具有良好的强度和韧性，广泛应用于汽车制造、船舶制造等领域。
常见的低合金焊条规格型号有E7018、E8018等。
5.高合金焊条高合金焊条是一种含有较高合金元素的焊条，用于焊接高合金钢和耐热合金。
这些焊条具有良好的耐热性、耐蚀性和高温强度，适用于石油化工、核工业等领域。
常见的高合金焊条规格型号有E309、E310等。
此外，根据不同的焊接方法和位置，还有一些特殊用途的电焊条，如垂直焊条、横焊条、横搭焊条等，它们具有特殊的外观和焊接特性，适用于特定的焊接环境和要求。
总之，电焊条的规格型号及用途多种多样，每一种规格型号的焊条都有其特定的化学成分、焊接特性和应用领域，选择合适的电焊条对于焊接质量和效率至关重要。
在选择和使用电焊条时，应根据焊接材料、焊接方法和焊接位置等因素进行合理选择，并遵循相应的操作规范和安全操作要求。
常用电焊条分类简介
电焊条分类简介结422 符合GB E4303（出口牌号T-50）JIS D4303碳钢焊条说明：结422是氧化钛钙型药皮的碳钢焊条。
具有优良的焊接工艺性能，电弧稳定，旱道美观，飞溅少，交直流两用，可进行全位置焊接。
用途：用于焊接较重要的低碳钢结构和强度等级低的合金钢，如09锰2等。
X射线探伤要求：Ⅱ级。
结426 符合GB E4316碳钢焊条说明：结426是低氢钾型药皮的低碳钢焊条。
具有良好的机械性能和抗裂性能，交直流两用（交流焊时空载电压大于70伏）。
可进行全位置焊接，交流施焊时，在性能稳定方面稍次于直流焊接。
用途：适用于没有直流焊机场合，用于焊接重要的低碳钢和普低钢的结构。
如09锰2等。
溶敷金属扩散氢含量：≤8ml/100g，药皮含水量≤0.6%。
X射线探伤要求：Ⅰ级。
1.焊前焊条须经350℃左右烘培1h，随烘随用。
2.焊前必须对焊件清除铁锈，油污、水分等杂质。
3.焊接时须用短弧操作以窄道为宜。
结427（出口牌号MT-45）符合GB E4315碳钢焊条说明：结427是低氢型药皮碳钢焊条。
采用直流反接，可进行全位置焊接，具有优良的塑性、韧性抗裂性能。
用途：用来焊接重要的低碳钢和低合金钢，如09锰2等。
溶敷金属扩散氢含量：≤8ml/100g，药皮含水量≤0.6%。
X射线探伤要求：Ⅰ级。
4.焊前焊条须经350℃左右烘培1h，随烘随用。
5.焊前必须对焊件清除铁锈，油污、水分等杂质。
6.焊接时须用短弧操作以窄道为宜。
结506 符合E5016 （出口牌号MT-40）相当AWS E7016JIS D5016 碳钢焊条说明：结506是低氢钾型药皮的碳钢焊条。
具有良好的机械性能和抗裂性能。
交直流两用。
可进行全位置焊接。
交流施焊时，在性能稳定性方面次于直流焊接。
用途：用途中碳钢和低合金钢的焊接，如16锰，09锰2硅等。
溶敷金属扩散氢含量：≤8ml/100g，药皮含水量≤0.6%。
X射线探伤要求：Ⅰ级。
注意事项：1.焊前焊条须经350℃左右烘培1，随烘随用。
焊条的分类及型号
2 3
E5515-G E6015-G
J557. CHE557 J557Mo J557MoV.CHE557MoV J607Ni.CHE607Ni
9 10
4
5 6 7
E6015-D1
E7015-D2 E8515-G E5015-A1
J607
J707.CHE707 J857.CHE857 R107.CHH107
表4-6 焊接电流、药皮类型及焊接位置
焊条型号
E× × ×（ ×）15
电源极性 直流
焊接位置 全位置
药皮类型
反接
E× × ×（ ×）25
碱性药皮
平焊、横 焊
E× × ×（ ×）16 E× × ×（ ×）17 E× × ×（ ×）26
全位置 交流或 直流反接 平焊、横 焊 碱性药皮或钛型、钛钙 型
例： E 308
二、焊条的分类及型号
1、焊条的分类 根据其用途可分为十大类，见表：
代号 类别 一 二 三 四 名称 结构钢焊条 钼及铬钼耐热钢焊条 低温钢焊条 字母 J R W G A D Z NI 汉字 结 热 温 铬 奥 堆 铸 镍
《焊接材料产品样本》统一编号
不锈钢焊条
五 六 七 堆焊焊条 铸铁焊条 镍及镍合金焊条
表4-8 常用低合金钢焊条型号与牌号对照表
序 号 1 型号 E5015-G 牌号 J507MoNb J507NiCu 序 号 8 型号 E5503-B1 E5515-B1 E5503-B2 E5515-B2 E5515-B3-VWB 牌号 R202.CHH202 R207.CHH207 R302 R307.CHH307 R347.CHH347
碳钢E50系列—熔敷金属抗拉强度≥490MPa
机械制造基础-第三篇-焊接成形-第二讲-常用电弧焊方法
打底焊 焊剂垫
钢垫板
铜垫板
9
6、焊接环形焊缝
10
§3-2-3 气体保护电弧焊
• 定义： 一、惰性气体保护焊（氩弧焊）
1、氩弧焊的特点：
2、氩弧焊的分类： ⑴TIG焊 ⑵MIG焊
11
3、 钨极氩弧焊注意事项 ⑴为防止烧损，电流不能太大，只适合焊6mm
以下的工件 ⑵焊厚度大于3mm的工件，需用手工添加填充
六、焊接工艺 1、仔细下料，需开坡口的开坡口 2、焊前清理焊缝两侧50 ~ 60mm内的污垢和铁锈，以 免产生气孔 3、一般在平焊位置焊接。板厚 在20mm以下时，可采用单面焊 或双面焊；当板厚大于20mm时， 可采用双面焊或开坡口单面焊
7
坡口形式： 4、焊前需在焊缝两端焊上引弧板和引出板
8
5、平板对接焊时，可采用打底焊或垫板
17
二、等离子弧焊接 根据焊透方式不同，可分为穿透法与熔透法 1、穿透法
2、熔透法
18
三、等离子弧切割： 是利用等离子弧能量密集和高速等离子流冲力
大的特点，把金属局部迅速熔化，并立即吹离而 形成切口。 特点： 1、切口狭窄、整洁、平直，变形小，热影响区 小， 2、切割厚度可达150~200mm 3、切割速度高达每小时几十米直上百米 4、可以切割难以气割或不能气割的材料，如： 不锈钢、铜、铝等
(二）焊条种类、型号和牌号
1、焊条按化学成分不同分为七类：
⑴ 碳钢焊条
⑵ 低合金钢焊条
⑶ 不锈钢焊条
⑷ 堆焊焊条
⑸ 铸铁焊条
⑹ 铜及铜铝合金焊条
⑺ 铝及铝合金焊条
2、焊条型号：(国标中的焊条代号）
如：E4303
“ E”表示焊条； 43→焊缝金属的抗拉强度 为 430MPa
焊条百度百科
中文名称：焊条英文名称：covered electrode定义：涂有药皮的供手弧焊用的熔化电极。
它由药皮和焊芯两部分组成。
所属学科：机械工程(一级学科) ；焊接与切割(二级学科) ；焊接材料(三级学科)本内容由全国科学技术名词审定委员会审定公布目录[隐藏]焊条的组成焊条的要求焊条型号与牌号1 按用途分类电焊条大类的划分2 按熔渣的酸碱性分类（1）酸性焊条（2）碱性（低氢型）焊条焊条的组成焊条的要求焊条型号与牌号1 按用途分类电焊条大类的划分2 按熔渣的酸碱性分类（1）酸性焊条（2）碱性（低氢型）焊条3 按药皮主要成分分类4 按焊条性能分类焊条(covered electrode)气焊或电焊时熔化填充在焊接工件的接合处的金属条。
焊条的材料通常跟工件的材料相同。
[编辑本段]焊条的组成焊条由焊芯及药皮两部分构成。
焊条是在金属焊芯外将涂料(药皮)均匀、向心地压涂在焊芯上。
焊条种类不同，焊芯也不同。
焊芯即焊条的金属芯，为了保证焊缝的质量与性能，对焊芯中各金属元素的含量都有严格的规定，特别是对有害杂质（如硫、磷等)的含量，应有严格的限制，优于母材。
焊芯成分直接影响着焊缝金属的成分和性能，所以焊芯中的有害元素要尽量少焊接碳钢及低合金钢的焊芯，一般都选用低碳钢作为焊芯，并填加锰、硅、铬、镍等成分(详见焊丝国家标准GB1300一77)。
采用低碳的原因一方面是含碳量低时钢丝塑性好，焊丝拉拔比较容易，另一方面可降低还原性气体CO含量，减少飞溅或气孔，并可增高焊缝金属凝固时的温度，对仰焊有利。
加入其他合金元素主要为保证焊缝的综合机械性能，同时对焊接工艺性能及去除杂质，也有一定作用。
高合金钢以及铝、铜、铸铁等其他金属材料，其焊芯成分除要求与被焊金属相近外，同样也要控制杂质的含量，并按工艺要求常加入某些特定的合金元素。
焊条就是涂有药皮的供焊条电弧焊使用的熔化电极，它是由药皮和焊芯两部分组成的。
在焊条前端药皮有45°左右的倒角，这是为了便于引弧。
焊条的分类
焊条的分类1 焊条型号根据熔敷金属的力学性能、药皮类型、焊接位置和焊接电流种类划分（见图1）。
2 焊条型号编制方法如下：字母"E"表示焊条;前两位数字表示熔敷金属抗拉强度的最小;第三位数字表示焊条的焊接位置."0"及"1"表示焊要适用于全位置焊接（平、立、仰、横）,“2“表示焊条适用于平焊及及平面焊,“4“表示焊条适用于向下立焊；第三位和第四位数组合时表示焊接电流种类及药皮类型。
在第四位数字后附加“R“表示耐吸潮焊条；附加“M“表示耐吸潮和力学性能有特殊规定的焊条；附加“－1“表示冲击性能有特殊规定的焊条。
表1焊条型号药皮类型焊接位置电流种类E43系列－熔敷金属抗拉强度≥420Mpa(43kgf/mm2)E4300 特殊型平、立、仰、横交流或直流正、反接E4301 钛铁矿型E4303 钛钙型E4310 高纤维素钠型直流反接E4311 高纤维素钾型交流或直流反接E4312 高钛钠型平、立、仰、横交流或直流正接E4313 高钛钾型交流或直流正、反接E4315 低氢钠型直流反接E4320 氧化铁型平交流或直流正、反接平角焊交流或直流正接E4322 平交流或直流正接E4323 铁粉钛钙型平、平角焊交流或直流正、反接E4324 铁粉钛型E4327 铁粉氧化型平交流或直流正、反接平角焊交流或直流正接E4328 铁粉低氢型平、平角焊交流或直流反接E50系列－熔敷金属抗拉强度≥490Mpa(50kgf/mm2)E5001 钛铁矿型平、立、仰、横交流或直流正、反接E5003 钛钙型E5010 高纤维素钠型直流反接E5011 高纤维素钾型交流或直流反接E5014 铁粉钛型交流或直流正、反接E5015 低氢钠型直流反接E5016 低氢钾型交流或直流反接E5018 铁粉低氢钾型E5018M 铁粉低氢型直流反接E5023 铁粉钛钙型平、平角焊交流或直流正、反接E5024 铁粉钛型平、平角焊交流或直流正、反接E5027 铁粉氧化铁型交流或直流正接E5048 平、仰、横、立向下注：①焊接位置栏中文字涵义：平－平焊、立－立焊、仰－仰焊、横－横焊、平角焊－水平角焊、立向下－向下立焊。
焊条牌号解读共15页文档
焊条知识一、简述：焊条型号编制方法如下：字母“E”表示焊条；前两位数字表示熔敷金属抗拉强度的最小值；第三位数字表示焊条的焊接位置，“0”及“1”表示焊条适用于全位置焊接（平、立、仰、横），“2”表示焊条适用于平焊及平角焊，“4”表示焊条适用于向下立焊；第三位和第四位数字组合时表示焊接电流种类及药皮类型。
在第四位数字后附加“R”表示耐吸潮焊条，附加“M”表示耐吸潮和力学性能有特殊规定的焊条，附加“-1”表示冲击性能有特殊规定的焊条。
二：焊条型号及各项参数：焊条型号及其对应的熔敷金属的力学性能、药皮类型、焊接位置和焊接电流种类：---------------------------------------------------------------------------------------------看焊条牌号（如J422，J507）末位，末位数字0～5的是酸性焊条，6～9的是碱性焊条。
牌号末位数字表示具体含义：0：不规定药皮类型，不规定适用电流类型1：氧化钛型药皮，交直流两用2：氧化钛钙型药皮，交直流两用3：钛钙型药皮，交直流两用4：氧化铁型药皮，交直流两用5：高纤维素型药皮，交直流两用6：低氢钾型药皮，交直流两用7：低氢钠型药皮，交直流两用8：石墨型药皮，交直流两用9：盐基型药皮，直流专用焊条的酸碱性从本质上，是根据熔渣的碱度来的。
酸性焊条药皮中含有大量SiO2、TiO2等酸性氧化物及一定数量的碳酸盐，熔渣碱度小于1。
钛型条、钛钙型焊条、钛铁矿型焊条和氧化铁型焊条均属于酸性焊条。
碱性焊条药皮中含有大量如大理石、莹石等等碱性造渣物，并含有一定数量的脱氧剂和合金剂。
低氢型焊条都是碱性焊条。
按GB/T 5117-1995《碳钢焊条》规定，碳钢焊条型号根据熔敷金属的抗拉强度、药皮类型、焊接位置和焊接电流种类编制。
型号的编制方法和含义是这样的：E X1X2 X3X4 ■E表示焊条，X1X2表示焊条系列，即熔敷金属抗拉强度的最小值，X3表示焊条的焊接位置，X3X4表示焊条药皮类型及焊接电流种类，■表示附加代号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一、二位数字表示熔敷金属抗拉强度的最小值，单 位kg/mm2； 第三位数字表示焊条的焊接位置； a、“0”及“1”表示焊条适用于全位置焊接 b、“2”表示焊条适用于平焊及横角焊 c、“4”表示焊条适用于向下立焊 第三位和第四位数字组合时表示焊接电流种类及药皮 类型。完整的焊条型号举例。 3. 焊条的牌号 焊条牌号是对于焊条产品的具体命名，是由焊条 生产厂家制定的。 焊条牌号的编制方法是： 牌号最前面的字母表示焊条各大类；
第一、二位数字表示各大类焊条中的若干小类，例如对于结构钢焊条则 表示焊缝金属的不同强度级别； 第三位数字表示焊条药皮类型和焊接电源种类。 举例，通常所使用的“J507”就是焊条牌号（符合GB5117-85E5015型） 其含义如下：
•J 50
• • •
7
低氢型药皮、直流 表示焊缝金属的抗拉强度不低于 490MPa（50kgf/mm2）
J502
J505 J505MoD J507 J506 J506Fe
E5023
E5024 E5027 E5028
铁粉钛钙型
铁粉钛型 铁粉氧化铁型 铁粉低氢型
平、平角焊
平、平角焊 平、平角焊 平、平角焊
交流或直流正、反接
交流或直流正、反接 交流或直流正接 交流或直流反接
J506Fe
J501Fe15（18） J504Fe（14） J506Fe16
2. 药皮 焊条药皮是指压涂在焊芯表面上的涂料层。 （1）焊条药皮的作用 a、机械保护的作用； b、冶金处理的作用； c、使焊条具有良好的工艺性能。 （2）药皮的组成 稳弧剂、脱氧剂、造渣剂、造气剂、合金剂、稀释剂、 粘结剂与成形剂八类。 （3）焊条药皮的类型 氧化钛型、氧化钛钙型、钛铁矿型、氧化铁型、纤维 素型、低氢型、石墨型、盐基型。
焊条的牌号及使用原则
宁夏民族职业技术学院 刘云
第 1 节 焊接材料的组成及作用
焊接材料
是指能填充焊缝、对焊缝起保 护作用和冶金处理作用的所有消 耗材料。
焊 条
焊芯的牌号用“焊”表示，代号为“H”， 后面的数字表示含碳量，其它合金元素则以 该元素的化学元素符号排列在含碳量数字后 面。质量不同的焊芯在最后标以一定符号加 以区别：
八
九 十
铜及铜合金焊条
铝及铝合金焊条 特殊用途焊条
T
L TS
铜
铝 特殊
部分常用碳钢焊条型号与牌号对应表
根据焊条药皮熔化后的熔渣特性分为酸性焊条和碱性焊条
酸性焊条 1、熔渣的成分为酸性氧化物 2、对水、铁锈敏感性不大 3、电弧稳定，交直流两用 4、焊接电流较大 5、可长弧操作 6、合金元素过渡效果差 7、熔深较浅，焊缝成形较好 8、熔渣呈玻璃状，脱渣较方便 9、焊缝含硫和扩散氢含量较高 10、焊缝的常、低温冲击韧度一般 11、焊缝的抗裂性较差 12、焊缝的含氢量较高，影响塑性 13、焊接时烟尘较少 14、适用一般低碳钢和强度等级较低的普通低合金钢结 构的焊接 碱性焊条 1、熔渣的成分为碱性氧化物和氟化钙 2、对水、铁锈敏感性大 3、直流反接，加稳弧剂可交直流两用 4、同比约小10%左右 5、必须短弧操作 6、合金元素过渡效果好 7、熔深稍深，焊缝成形一般 8、焊缝呈结晶状，脱渣不及酸性焊条 9、脱氧、硫、磷能力强 10、焊缝的常、低温冲击韧度较高 11、焊缝的抗裂性好 12、焊缝的含氢量低 13、焊接时烟尘较多 14、适用于合金钢和重要碳钢结构的焊接
A表示高级优质钢，其S、P的质量分数不超过 0.03％， E表示特级优质钢，其S、P的质量分数不超过 0.025％。
焊芯的选择原则
1、C元素 2、Mn元素 3、Si元素 4、S、P元素 5、其他元素
C: 等强条件下越低越好，C含量高易引 起气孔、飞溅、裂纹等。
Mn:用来脱O、S，合金化，含量在0.3-0.55%
表4-8 常用低合金钢焊条型号与牌号对照表
序 号 1 型号 E5015-G 牌号 J507MoNb J507NiCu 序 号 8 型号 E5503-B1 E5515-B1 E5503-B2 E5515-B2 E5515-B3-VWB 牌号 R202.CHH202 R207.CHH207 R302 R307.CHH307 R347.CHH347
碳钢E50系列—熔敷金属抗拉强度≥490MPa
焊条型号 E5001 E5003 E5010 E5011 E5015 E5016 E5018 药皮类型 钛铁矿型 钛钙型 高纤维素钠型 高纤维素钾型 低氢钠型 低氢钾型 铁粉低氢钾型 焊接位置 平、立、横、仰 平、立、横、仰 平、立、横、仰 平、立、横、仰 平、立、横、仰 平、立、横、仰 平、立、横、仰 电流种类 交流或直流正、反极 交流或直流正、反极 直流反极 交流或直流反接 直流反接 交流或直流反接 交流或直流反接 相应牌号 J503
(4) 造气剂 在电弧高温作用下分解出气体，形成保护气氛， 保护电弧及熔池金属，防止周围空气中氧和氮的侵入。常 用的造气剂有碳酸盐 ( 如大理石、白云石、菱苦土、碳酸 钡等)及有机物(如木粉、淀粉、纤维素、树脂等)。 (5) 合金剂 用于补偿焊接过程中合金元素的烧损及向焊缝 中过渡合金元素，以保证焊缝金属的化学成分及性能。根 据需要可选用各种铁合金 ( 如锰铁、硅铁、铬铁、钢铁、 钒铁、铌铁、硼铁、稀土硅铁等)或纯金属(如金属锰、金 属铬、镍粉、钨粉等)。
2. 低氢型焊条（碱性焊条） a、药皮组成：大理石、萤石及铁合金等。 b、熔渣组成：CaO和CaF2组成。 常用钛钙型碳钢焊条型号：E××15、E××16。 c、特点： 熔渣的氧化性很弱，又具有一定的脱硫能力，因此焊 缝中的含氧量、含硫量也都较低，这就保证了其焊缝 力学性能及抗裂能力均优于酸性焊条。 d、缺点： 工艺性能差，表现在电弧不够稳定，必须用直流电源； 飞溅较大，焊缝表面纹路粗糙，脱渣亦较困难；焊接 时会产生有害气体，在通风不良的环境中施焊堆焊工 健康有一定的影响。
Si:生成SiO2，易形成夹杂，产生热裂，应
加以限制，越少越好。
S、 P： 有害，应加以限制。 Ni、Cr：对冶金过程不会有太大的影响。
1、对电焊条的基本要求 （1）电弧容易引燃，在焊接过程中能够稳定燃烧； （2）药皮应均匀熔化，无成块脱落现象。其熔化速度稍慢于焊 芯的熔化速度，从而有利于金属熔滴过渡； （3）焊接过程中不应有较大烟雾和过多飞溅； （4）保证熔敷金属具有一定的抗裂性以及所需的力学性能和化 学成分； （5）焊后焊缝成形正常，焊渣容易清除。
2）药皮 焊条药皮：是指由具有不同物理和化学性 质的细粒状物质经粘结均匀包覆在焊芯表面的涂 料层。 焊条药皮的作用：是在焊接过程中形成具 有合适的熔点、粘度、密度、碱度等物理化学性 能的熔渣，保证电弧稳定燃烧、使熔滴金属容易 过渡、在电弧区和熔池周围造成一种气氛保护焊 接区域，获得良好的焊缝成形与性能等。 还可通过向药皮中加入脱氧剂、渗合金元 素或一定含量的铁粉，满足焊缝金属使用性能或 提高熔敷效率的要求。
1、焊芯 –作为电极传导电流，维持电弧燃烧。 –熔化后作为填充金属与母材形成焊 缝。 焊接钢用的焊芯材料有碳素 结构钢、低合金结构钢和不锈钢 三类。
1）焊芯
焊芯：是指电焊条用的被药皮包覆的金属芯。 作用： （1）传导电流，产生焊接电弧； （2）焊芯本身熔化形成焊缝中的填充金属。 由于焊芯在电弧高温作用下端部熔化，形成熔滴 过渡到熔池中，因此焊芯的成分对焊缝金局的质量和性 能有极大影响。 通常所说的焊条规格，实际上是指焊芯直径，如： Φ2、Φ3.2、Φ4、Φ5等，单位是mm。
2 3
E5515-G E6015-G
J557. CHE557 J557Mo J557MoV.CHE557MoV J607Ni.CHE607Ni
9 10
4
5 6 7
E6015-D1
E7015-D2 E8515-G E5015-A1
J607
J707.CHE707 J857.CHE857 R107.CHH107
•
表示结构钢焊条
例： E 308
L - 15
表示全位置焊接、碱性 药皮、采用直流反接 表示含碳量较低
表示熔敷金属化学成分 分类代号
表示焊条
• 例： • E 50
1 5
表示焊条药皮为低氢钠型 表示焊条适用于全位置 表示熔敷金属抗拉强度最小值 为500MPa 表示焊条
四、常用碳钢焊条
碳钢焊条是指用于焊接低碳或中碳结构钢的焊条，生产中应用的 最多。碳钢焊条的药皮类型虽然很多，但生产中常用的是钛钙 型与低氢型两种。 1. 钛钙型焊条（酸性焊条） a、药皮组成：氧化钛、硅酸盐及大理石等。 b、熔渣组成：TiO2、SiO2、和CaO组成。 常用钛钙型碳钢焊条型号：E4303、E5003。 c、 优点：电弧稳定、可交直流两用；脱渣容易、熔池适中，飞 溅少，焊接时产生的有害气体少，适用于全位置焊接。 d、缺点：焊缝金属的力学性能（主要是塑性、韧性）和抗裂能力 较差。
(6) 增塑剂 主要作用是改善药皮涂料在焊条压涂过程中的 塑性、弹性及流动性，提高焊条的压涂质量，使焊条药皮 表面光滑面不开裂。通常选用有一定弹性、滑性或吸水后 有一定膨胀特性的物料，如云母、白泥、钛白粉、滑石粉、 固体水玻璃、纤维素等。
(7) 粘结剂 使药皮物料牢固地粘结在焊芯上，并使焊条药 皮烘干后具有一定的强度。在焊接冶金过程中不对熔池和 焊缝金属产生有害作用。常用粘结剂是水玻璃（钾、钠及 其混合水玻璃）及酚醛树脂、树胶等。
二、焊条的分类及型号
1、焊条的分类 根据其用途可分为十大类，见表：
代号 类别 一 二 三 四 名称 结构钢焊条 钼及铬钼耐热钢焊条 低温钢焊条 字母 J R W G A D Z NI 汉字 结 热 温 铬 奥 堆 铸 镍
《焊接材料产品样本》统一编号
不锈钢焊条
五 六 七 堆焊焊条 铸铁焊条 镍及镍合金焊条
各种原材料根据其在焊条药皮中的作用可分为： (1) 稳弧剂 主要作用是使焊条容易引弧及在焊接过程中 保持电弧稳定燃烧。作为稳弧剂的原材料主要是一些含有 一定数量低电离电位易电离元素的物质，如长石、水玻璃、 金红石、钛白粉、大理石、云母、钛铁矿、还原钛铁矿等。
