频谱分析仪 简述
频谱分析仪知识概述
频谱分析仪知识一、概述（一）用途频谱分析仪是频域测试领域使用最广泛的一类仪器，可以测量连续波、脉冲及调制等多种信号的频谱，可以测试信号的频率、功率、带宽、调制等参数，增加选件可以进行相位噪声、噪声系数、信道功率、矢量信号、网络参数、故障定位、电磁兼容等测试分析，广泛应用于通信、雷达、导航、频谱管理、信号监测、信息安全等测试领域，还可以用于电子元器件、部件和设备的科研、生产、测试、试验以及计量等。
（二）分类与特点频谱分析仪按其工作原理可分为非实时频谱分析仪和实时频谱分析仪两大类。
●非实时频谱分析仪特点非实时频谱分析仪按工作原理分为扫描调谐型、超外差型等，它们首先对输入信号按时间顺序进行扫描式调谐变频，然后对变频后的信号进行中频滤波、包络检波、视频滤波等处理，最终得到信号的频谱信息。
这种扫描式频谱分析仪在某一瞬间只能“观看”一个频率，逐次“观看”待测信号的全部频率范围，因此，它们只能分析在规定时间内频谱几乎不变化的周期重复信号。
但是，扫本振型超外差式频谱分析仪具有频率范围宽、选择性好、灵敏度高、动态范围大等多项优点，是目前用途最广泛的一类频谱分析仪。
●实时频谱分析仪特点实时频谱分析仪通过FFT变换，能同时观测显示其规定频率范围内所有频率分量，而且保持了两个信号间的时间关系（相位关系），使得它不仅能分析周期信号、随机信号，而且能分析瞬时信号和猝发信号。
实时触发、无缝捕获和多域分析是实时频谱分析仪的几个主要特点。
实时频谱分析仪可以很好地解决现代雷达和通信系统中出现的脉冲压缩、捷变频、直扩、跳频、码分多址和自适应调制等各种复杂信号的测试需求。
频谱分析仪按其结构形式可分为台式、便携式、手持式和模块（VXI、PCI、PXI、LXI等总线形式)等类型产品。
（三）产品国内外现状国内生产频谱分析仪的厂家主要有：中国电子科技集团41所、成都前锋电子、天津德力、北京普源精电、安泰信电子、苏州同创电子等单位。
中国电子科技集团41所拥有台式、便携式、手持式和模块产品，频率范围覆盖3Hz～50GHz（通过外扩频方式可到110GHz）。
频谱仪简述
频谱仪简述摘要：在各个科学研究领域中，频谱仪是非常重要的一种电子测量工具。
为了更好的使用频谱仪，必须了解其工作原理和其主要的功能，技术参数等等，注意它在实际使用中的的问题。
关键词：主要功能；测量原理；技术指标；最新产品引言频谱仪作为一种测量工具，在电子通信领域被广泛的使用，所以了解频谱仪的主要功能测量原理和其技术指标才能在工作中更好的使用频谱仪，发挥更多的作用。
一、频谱仪介绍频谱分析是指在频域里显示输入信号的频谱特性。
扫描调谐式频谱分析仪大多采用超外差式，其工作原理和超外差式接收机基本类同。
傅里叶变换频谱分析仪首先对时域的信号数字化然后进行快速傅里叶变换，并显示变换后各频谱分量，可分析单次出现信号，可同时获得测量信号的幅度和相位，其频率范围、灵敏度和动态范围都不超过超外差式频谱分析仪。
二、功能介绍1.信道功率测试：测试指定区域内的中频功率之和与区域宽度。
概言之，就是测试指定频段内的信号总功率，或噪声总功率。
2.邻信道功率测试：可测邻道泄露的上下行载波功率强度。
概言之，可以选择多种测试方法包括总功率、参照电平强度、带内测试的方面精确测试载波功率强度。
3. 可测电路或者PCB板上器件和电路间的电磁场强度：频谱仪只可以测试电信号，但是配上天线和不同探头就可以测试场强。
例如DSA815可以测试1.5G以内信号，配上天线就可以测试物联网，RFID等信号，配上近场探头就可以测试电场和磁场的信号。
你也可以自己制作电场、磁场的感应器接到频谱仪上就可以测试了。
4．标记测量：例如MSA-338有两种模式：其一是常规模式，最多显示测试点的7个活动频点和最多3个活动的电平值；另一测试模式叫DELTA测试模式，可以对比2个测试点的频率与电平。
5.峰值查找：分两种，一种为全频峰值查找，一种为范围内查找。
6. 占用带宽测试二、工作原理频谱分析仪架构犹如时域用途的示波器，面板上布建许多功能控制按键，作为系统功能之调整与控制，实时频谱分析仪与扫瞄调谐频谱分析仪。

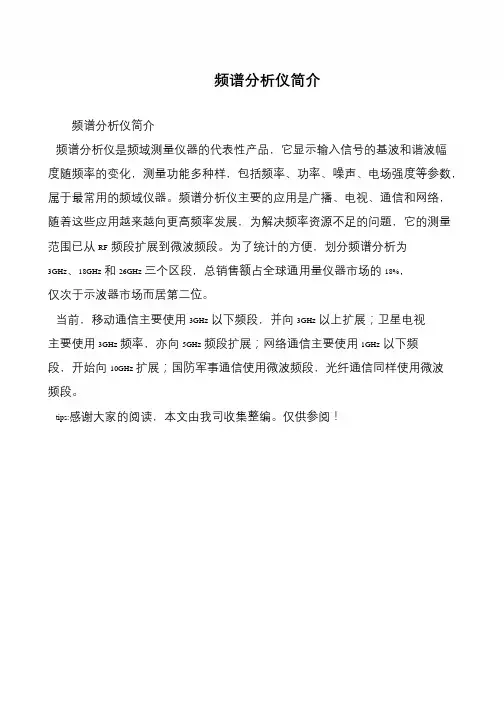

频谱分析仪简介
频谱分析仪简介
频谱分析仪简介
频谱分析仪是频域测量仪器的代表性产品，它显示输入信号的基波和谐波幅度随频率的变化，测量功能多种样，包括频率、功率、噪声、电场强度等参数，属于最常用的频域仪器。
频谱分析仪主要的应用是广播、电视、通信和网络，随着这些应用越来越向更高频率发展，为解决频率资源不足的问题，它的测量范围已从RF频段扩展到微波频段。
为了统计的方便，划分频谱分析为
3GHz、18GHz和26GHz三个区段，总销售额占全球通用量仪器市场的18%，仅次于示波器市场而居第二位。
当前，移动通信主要使用3GHz以下频段，并向3GHz以上扩展；卫星电视主要使用3GHz频率，亦向5GHz频段扩展；网络通信主要使用1GHz以下频段，开始向10GHz扩展；国防军事通信使用微波频段，光纤通信同样使用微波频段。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
频谱分析仪基础知识
频谱分析仪基础知识一、频谱分析仪概述频谱分析仪是一种用于测量信号频率和功率的仪器。
它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。
频谱分析仪广泛应用于电子、通信、雷达、声音和医疗等领域。
二、频谱分析仪工作原理频谱分析仪的工作原理是将输入信号通过混频器与本振信号进行混频，得到中频信号，再经过中频放大器放大后送入检波器进行解调，最后通过显示器将频率谱显示出来。
三、频谱分析仪主要技术指标1、频率范围：指频谱分析仪能够测量的频率范围。
2、分辨率带宽：指能够分辨出的最小频率间隔。
3、扫描时间：指从低频到高频一次扫描所需的时间。
4、灵敏度：指能够检测到的最小信号幅度。
5、非线性失真：指由于仪器内部非线性元件所引起的信号失真。
6、动态范围：指能够同时测量到的最大和最小信号幅度。
7、抗干扰能力：指仪器对外部干扰信号的抵抗能力。
四、频谱分析仪使用注意事项1、使用前应检查仪器是否正常，如发现异常应立即停止使用。
2、避免在强电磁场中使用，以免影响测量结果。
3、使用过程中应注意避免信号源与仪器之间的干扰。
4、使用完毕后应关闭仪器，并妥善保管。
五、总结频谱分析仪是电子、通信等领域中非常重要的测量仪器之一。
它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。
在使用频谱分析仪时，应注意检查仪器是否正常、避免在强电磁场中使用、避免信号源与仪器之间的干扰以及使用完毕后应关闭仪器等事项。
了解频谱分析仪的工作原理及主要技术指标，对于正确使用它进行测量和调试具有重要意义。
随着科技的快速发展，频谱分析在电子、通信、航空航天等领域的应用越来越广泛。
频谱分析仪作为频谱分析的核心工具，在科研和工业生产中发挥了重要的作用。
本文将介绍频谱分析原理、频谱分析仪使用技巧，以及如何根据输入的关键词和内容撰写文章。
频谱分析是指将信号分解成不同频率的正弦波成分，并分析这些成分的幅度、相位、频率等特性的一种方法。
频谱分析可以用于测量信号的频率范围、识别信号中的谐波成分、了解信号的调制方式和判断信号的来源等。

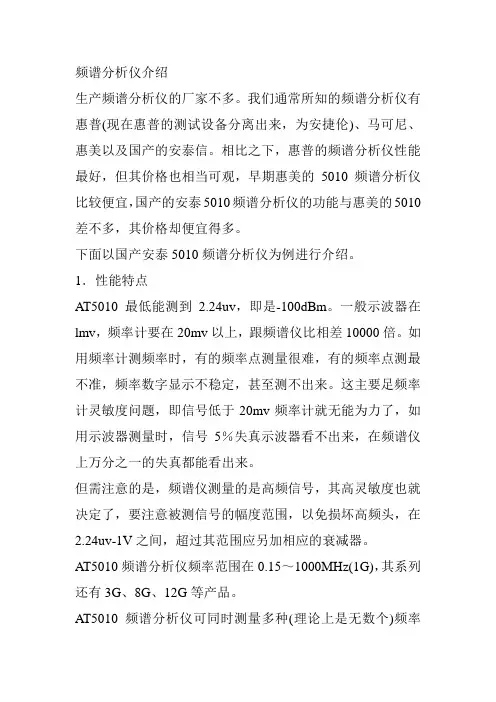

频谱分析仪介绍
频谱分析仪介绍生产频谱分析仪的厂家不多。
我们通常所知的频谱分析仪有惠普(现在惠普的测试设备分离出来，为安捷伦)、马可尼、惠美以及国产的安泰信。
相比之下，惠普的频谱分析仪性能最好，但其价格也相当可观，早期惠美的5010频谱分析仪比较便宜，国产的安泰5010频谱分析仪的功能与惠美的5010差不多，其价格却便宜得多。
下面以国产安泰5010频谱分析仪为例进行介绍。
1．性能特点AT5010最低能测到2.24uv，即是-100dBm。
一般示波器在lmv，频率计要在20mv以上，跟频谱仪比相差10000倍。
如用频率计测频率时，有的频率点测量很难，有的频率点测最不准，频率数字显示不稳定，甚至测不出来。
这主要足频率计灵敏度问题，即信号低于20mv频率计就无能为力了，如用示波器测量时，信号5％失真示波器看不出来，在频谱仪上万分之一的失真都能看出来。
但需注意的是，频谱仪测量的是高频信号，其高灵敏度也就决定了，要注意被测信号的幅度范围，以免损坏高频头，在2.24uv-1V之间，超过其范围应另加相应的衰减器。
AT5010频谱分析仪频率范围在0.15～1000MHz(1G)，其系列还有3G、8G、12G等产品。
AT5010频谱分析仪可同时测量多种(理论上是无数个)频率及幅度，Y轴表示幅度，X轴表示频率，因此能直观的对信号的组成进行频率幅度和信号比较，这种多对比件的测量，示波器和频率计是无法完成的。
2．性能指标(1)频率频率范围：0．15—1050MHz中心频率显示精度：士lOOkHz频率显示分辨率：lOOkHz扫频宽度：100kHz／格—100MHz／格中频带宽(一3dB)：400kHz和20kHz扫描速度：43Hz(2)幅度幅度范围：一100～+13dBm屏幕显示范围：80dBm(10dB／格)参考电平：一27-13dBm(每级10dB)参考电平精度：±2dD平均噪声电平：一99dBm(3)输入。
输入阻抗：50n插座：BNC衰减器：0~40dB输入衰减精度：±1dDm最大输入电平：+10dBm、+25V(DC)3．安泰5010频谱分析仪功能介绍安泰5010频谱分析仪面板功能示意图如图4-4所示。
频谱分析仪的原理和应用
频谱分析仪的原理和应用一、频谱分析仪的原理频谱分析仪是一种用于分析信号频谱的仪器。
它基于傅里叶变换的原理，将时域信号转换为频域信号，从而可以对信号的频谱特性进行分析。
频谱分析仪的主要原理如下：1.傅里叶变换：傅里叶变换是一种将时域信号转换为频域信号的数学方法。
频谱分析仪通过对信号进行傅里叶变换，可以将信号分解成不同频率的成分，从而得到信号的频谱图。
2.FFT算法：快速傅里叶变换（FFT）是一种高效计算离散傅里叶变换的算法。
频谱分析仪通常使用FFT算法对信号进行频谱分析，以实现实时的频谱显示和分析。
3.功率谱密度：频谱分析仪通过计算信号功率谱密度，可以得到不同频率下的信号功率分布情况。
功率谱密度可以反映信号的频谱特性，包括频率分量的强度、分布和峰值等信息。
4.窗函数：为了减少频谱泄漏和谱分辨率损失，频谱分析仪通常使用窗函数对信号进行加窗处理。
常用的窗函数有矩形窗、汉宁窗、汉明窗等，不同窗函数会对频谱的主瓣宽度和副瓣衰减等产生影响。
二、频谱分析仪的应用频谱分析仪在科学研究、工程领域和日常生活中具有广泛的应用。
下面列举了一些常见的应用场景：1. 无线通信•频率分配：频谱分析仪可以用于无线通信系统中的频率规划和频段分配。
通过分析不同频段的使用情况，可以避免频谱的重叠和冲突，提高通信系统的传输效率和可靠性。
•信道测量：频谱分析仪可以对无线信道进行测量和分析，了解信道的传输特性和衰减情况。
这对于优化信号传输、调整天线方向和减少干扰都是非常重要的。
2. 电子设备测试•信号分析：频谱分析仪可以用于对电子设备的输入和输出信号进行分析。
通过分析信号的频谱特性，可以检测设备是否存在频率误差、频率扭曲和幅度失真等问题。
•干扰检测：频谱分析仪可以用于检测和定位电子设备之间的干扰问题。
通过分析干扰源的频谱特征，可以确定干扰源的位置和频率，从而采取相应的措施进行干扰抑制和消除。
3. 音频处理•音频分析：频谱分析仪可以对音频信号进行频谱分析，了解音频信号的频率分布和能量分布情况。
频谱分析仪
频谱分析仪频谱分析仪英文全称: Spectrum Analyzer系统主要的功能是在频域里显示输入信号的频谱特性.频谱分析仪依信号处理方式的不同,一般有两种类型;即时频谱分析仪(Real-Time Spectrum Analyzer)与扫描调谐频谱分析仪(Sweep-Tuned Spectrum Analyzer).即时频率分析仪的功能为在同一瞬间显示频域的信号振幅,其工作原理是针对不同的频率信号而有相对应的滤波器与检知器(Detector),再经由同步的多工扫描器将信号传送到CRT或液晶等显示仪器上进行显示,其优点是能显示周期性杂散波(Periodic Random Waves)的瞬间反应,其缺点是价昂且性能受限于频宽范围,滤波器的数目与最大的多工交换时间(Switching Time).最常用的频谱分析仪是扫描调谐频谱分析仪,其基本结构类似超外差式接收器,工作原理是输入信号经衰减器直接外加到混波器,可调变的本地振荡器经与CRT同步的扫描产生器产生随时间作线性变化的振荡频率,经混波器与输入信号混波降频后的中频信号(IF)再放大,滤波与检波传送到CRT的垂直方向板,因此在CRT的纵轴显示信号振幅与频率的对应关系.影响信号反应的重要部份为滤波器频宽,滤波器之特性为高斯滤波器(Gaussian-Shaped Filter),影响的功能就是量测时常见到的解析频宽(RBW,ResolutionBandwidth).RBW代表两个不同频率的信号能够被清楚的分辨出来的最低频宽差异,两个不同频率的信号频宽如低于频谱分析仪的RBW,此时该两信号将重叠,难以分辨,较低的RBW固然有助於不同频率信号的分辨与量测,低的RBW将滤除较高频率的信号成份,导致信号显示时产生失真,失真值与设定的RBW密切相关,较高的RBW固然有助於宽频带信号的侦测,将增加杂讯底层值(Noise Floor),降低量测灵敏度,对於侦测低强度的信号易产生阻碍,因此适当的RBW宽度是正确使用频谱分析仪重要的概念.频谱分析仪的使用一、什么是频谱分析仪在频域内分析信号的图示测试仪。
频谱分析仪的作用
频谱分析仪的作用频谱分析仪是一种用于分析信号频谱的仪器。
它可以将信号的能量分布按频率进行可视化，从而帮助工程师和研究人员在各种领域中进行频谱分析和信号处理。
频谱分析仪在通信、音频、无线电、医学、科学研究等领域中都有广泛的应用。
本文将介绍频谱分析仪的作用及其在各领域中的应用。
一、频谱分析仪的作用：1. 信号频谱分析：频谱分析仪可以帮助工程师和研究人员对不同信号的频率和能量进行准确分析。
它可以显示信号在不同频率范围内的能量分布情况，从而帮助进行信号处理和优化。
2. 故障诊断：频谱分析仪可以用于故障诊断和故障定位。
通过分析故障信号的频谱特征，可以确定信号中存在的问题，并找出故障源。
这对于维修和调试电子设备非常有帮助。
3. 无线通信：频谱分析仪在无线通信领域中起着重要作用。
它可以用于无线信号的频率分析和频谱监测。
通过监测无线信号的频谱，可以检测到干扰信号、频率碰撞和频带占用等问题，从而提高无线通信的可靠性和效果。
4. 音频分析：频谱分析仪也广泛应用于音频领域。
它可以帮助工程师和音频专业人员对音频信号进行分析和处理。
通过频谱分析仪，可以了解音频信号的频谱特征，包括声音的频率分布和能量变化等，以及发现和修复音频信号中存在的问题。
二、频谱分析仪在各领域中的应用：1. 通信领域：在通信领域中，频谱分析仪用于无线信号的频谱监测和干扰检测。
它可以帮助监测无线信号的频率分布、信号强度和频带占用情况，从而提高通信系统的性能和可靠性。
2. 音频领域：频谱分析仪在音频领域中被广泛应用于音频信号的分析和处理。
它可以帮助音频工程师对声音的频率特征和能量分布进行准确的分析，从而实现音频信号的优化和增强。
3. 无线电领域：在无线电领域中，频谱分析仪用于无线电信号的频谱分析和监测。
通过分析无线电信号的频谱特征，可以了解信号的频率分布和能量变化，从而提高无线电通信的质量和性能。
4. 医学领域：频谱分析仪在医学领域中也有应用。
它可以用于心电图和脑电图等生物信号的频谱分析，从而帮助医生对患者的生理状态进行准确诊断和监测。
频谱分析仪的原理及参数指标介绍
频谱分析仪的原理及参数指标介绍一、频谱分析仪的概述频谱分析仪是一种用于分析信号频谱，即频率分量的设备。
它可以用于分析各种类型的信号，包括音频、射频和微波信号等。
频谱分析仪可以帮助工程师们发现信号中的问题，例如干扰、失真和噪声，并帮助他们调整信号以达到更好的性能。
在广泛应用的频谱分析仪中，电磁辐射测量是应用最广泛的技术之一。
它主要用于诊断电磁场辐射的原因和影响，以及控制电磁辐射对人体和电子设备的危害。
其他应用包括滤波器和谐振器设计、声学分析、医学和生物学研究。
二、频谱分析仪的原理频谱分析仪的原理基于傅里叶变换。
傅里叶变换是一种用于将时间域信号转换为频域信号的数学技术。
在频谱分析仪中，信号的输入从时间域转换为频域，这使得信号的频率成分变得可见和可测量。
频域信号是由频率分量组成的。
每个频率分量都可以在频谱图上表示为一个峰。
这些峰的高度和宽度可以提供关于信号的有用信息，例如频率分量的幅度、频数和相位。
频谱分析仪通过测量信号中的频率成分来计算信号的功率谱密度。
功率谱密度是每个频率分量的功率密度和，在频谱图上用单位Hz来表示。
频谱分析仪还可以计算信号的总功率和总能量，以便用户可以了解信号的总体强度和质量。
三、频谱分析仪的参数指标频谱分析仪有许多参数指标，这些参数指标可以帮助用户了解信号的性质和分析的结果。
以下是一些常见的参数指标：1. 频率范围频率范围是频谱分析仪可以测量的频率范围。
频率范围通常以Hz、kHz、MHz或GHz为单位，取决于分析任务和应用领域。
频率范围越广，频谱分析仪就可以处理更多类型的信号。
2. 带宽带宽是频谱分析仪能够处理的最高频率。
带宽通常以Hz、kHz、MHz或GHz为单位，表示频谱分析仪可以处理的最高频率。
带宽越大，频谱分析仪就可以处理更宽的频率范围。
3. 分辨率带宽分辨率带宽是频谱分析仪能够分辨的最小频率差。
分辨率带宽通常以Hz为单位，表示信号中最小的频率分量。
分辨率带宽越小，频谱分析仪就可以分辨更小的频率差异。
频谱分析仪工作原理和应用
频谱分析仪工作原理和应用一、背景介绍频谱分析仪是一种广泛应用于信号处理、无线电通信、音频、电视、雷达、波谱分析等领域进行精确测量和频域分析的仪器。
频谱分析仪可分析电信号在频率域内的谱分布情况，用于检测和分析信号的频谱分布、峰值等特征参数，为电子工程技术提供了重要的指导和支持。
二、工作原理频谱分析仪从信号源处接收电信号，转换为数字信号处理，并将其转换为频率分布的能量谱图。
该谱图显示了信号在不同频率范围内的能量密度，通过观察信号谱图中的各个谷、峰的位置和幅度大小，可以了解到被测信号的频谱特征。
信号进入频谱分析仪后，通过输入缓冲放大器放大信号后，会被经过混频器和频率合成器的带通滤波器以及IF处理电路缩小至若干个独立的频带，通过差分放大器进行高增益，然后进入下一步进行FFT变换用于计算信号频谱，最终输出到显示屏上。
频谱分析仪温度对颜色反应敏感，可以在当前环境下自动分析并调整颜色的温度值，保证信号在显示时的准确性。
三、应用领域1. 电信工程：频谱分析仪被广泛应用于电信领域，用于检测无线电频率、电源干扰和其他干扰源。
2. 音频工程：频谱分析仪可用于音频信号处理和分析，检测音频干扰源和声音失真等，还可以进行噪声印象评估。
3. 电视工程：频谱分析仪可用于电视信号分析、调节和校准以及电视广播的宽带信号分析。
4. 波谱分析：频谱分析仪在波谱分析中起着至关重要的作用，可以用于分析GPS信号的相位噪声、信号接收的不确定性等。
5. 科学研究：频谱分析仪可用于科学研究中，如用于分析地球物理数据、射电望远镜数据、星际信号、宇宙微波背景等。
四、常见型号目前，市场上常见的频谱分析仪型号有Tektronix，Agilent，Rohde & Schwarz等品牌，其中包括基础型的频谱分析仪，以及多功能、高级的可编程频谱分析仪。
多数频谱分析仪可提供各种分析功能，比如PEAK HOLD，AVERAGING和ZOOM等，可以有效地应对不同的场景需求。
频谱分析仪培训资料
2023-11-10contents •频谱分析仪基础知识•频谱分析仪操作方法•频谱分析仪高级应用•频谱分析仪维护与保养•常见问题及解决方案•实际应用案例分享目录频谱分析仪基础知识频谱分析仪简介频谱分析仪是一种用于测量信号频率、幅度和相位等参数的电子测试仪器。
它能够将输入信号按照频率进行分解，并测量每个频率分量的幅度和相位等信息。
频谱分析仪广泛应用于雷达、通信、电子对抗、电子侦察等领域。
频谱分析仪的工作原理将输入信号通过混频器与本振信号进行混频，得到一系列中频信号，再经过中放和检波等处理后得到频域数据。
通过FFT技术对中频信号进行处理，得到频域数据，从而得到输入信号的频率、幅度和相位等信息。
频谱分析仪通常采用快速傅里叶变换（FFT）技术对输入信号进行频谱分析。
频谱分析仪的种类和用途频谱分析仪按照工作原理可以分为实时频谱分析仪和扫频式频谱分析仪等。
实时频谱分析仪可以实时监测信号的变化，适用于雷达、通信等领域的信号监测和分析。
扫频式频谱分析仪可以对一定范围内的频率进行扫描测量，适用于电子对抗、电子侦察等领域。
频谱分析仪操作方法连接设备030201启动频谱分析仪调整设置选择测量模式根据测试需求，设置合适的扫描范围、分辨率带宽等参数。
设置扫描参数设置显示参数观察实时数据在显示器上观察实时测量数据，记录需要的数据。
开始测量按下测量按钮，开始进行信号测量。
分析数据根据测量结果，进行分析和计算，得出结论。
记录和分析数据频谱分析仪高级应用频率范围分辨率带宽设置频率范围和分辨率带宽信号质量信号稳定性观察信号的质量和稳定性频率分析对信号进行频率分析，包括频率成分、谐波分量、调制频率等参数的测量和分析。
模式识别通过对信号的特征提取和模式识别，对信号进行分类和鉴别，对于未知信号，可以通过模式识别技术进行信号源的判断和识别。
进行频率分析和模式识别频谱分析仪维护与保养清洁和保养内部部件检查和更换部件检查射频系统检查机械部件检查光学系统03避免极端温度存储和运输注意事项01存储环境02运输防护常见问题及解决方案如何解决无法启动的问题？电源故障检查电源插头是否牢固连接在电源插座上，确保电源线不损坏。
频谱分析仪概述
三、性能与指标
显示方式
频谱分析仪显示的幅度与输入信号幅度 之间的关系。通常有线性显示、平方律 显示和对数显示三种方式
分析谱宽
又称频率跨度。频谱分析仪在一次测量分 析中能显示的频率范围，可等于或小于仪 器的频率范围，通常是可调的。
完成一次频谱分析所需的时间，它与分析谱宽和分辨力有密切关系分析时间
三、性能与指标
频谱分析仪概述
燕文斌
张梅杰
Company
LOGO
目录
1 2 3 4 发展历程
应用与意义
性能与指标 原理简介
一、发展历程
老式的频谱仪为纯电路结构，早期的产品采用与示 波器一样的示波管进行显示，通过快速扫描的接收 机来形成频谱图。这类频谱仪基本没有自动测量功 能，测量信号幅度靠人工对照示波管刻度进行数数， 功能单一，只具有频谱仪基本的频率扫描和幅度显 示功能，且精度很低。目前在主流应用中已基本淘 汰 。
二、应用与意义
频谱代表信号的根本性质
三、应用与意义
1
频谱仪与示波器属 于两种类型的仪器 ，示波器主要显示 时域信号幅度的变 化，而频谱仪显示 的是频域信号幅度 的变化。
2
示波器测量频率 很高的信号也比 较困难，而这正 是频谱分析仪的 强项。
3
对于研究射频的工 程师，频谱仪是工 作的好帮手，它可 以形象地展示一定 频率范围内信号的 幅度，可以据此发 现信号的存在和不 同类型信号的特征
四、原理简介
最常用的频谱分析仪是扫瞄调谐频谱分析仪， 最常用的频谱分析仪是扫瞄调谐频谱分析仪，其基 本结构类似超外差式接收器，工作原理是输入信号 本结构类似超外差式接收器， 经衰减器直接外加到混波器， 经衰减器直接外加到混波器，可调变的本地振荡器 经与CRT 同步的扫瞄产生器产生随时间作线性变化 经与 的振荡频率， 的振荡频率，经混波器与输入信号混波降频后的中 频信号（ ）再放大、滤波与检波传送到CRT 的垂 频信号（IF）再放大、滤波与检波传送到 直方向板，因此在CRT 的纵轴显示信号振幅与频率 直方向板，因此在 的对应关系
频谱分析仪介绍
频谱分析仪介绍]频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。
它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。
现代频谱分析仪能以模拟方式或数字方式显示分析结果,能分析1赫以下的甚低频到亚毫米波段的全部无线电频段的电信号。
仪器内部若采用数字电路和微处理器，具有存储和运算功能；配置标准接口，就容易构成自动测试系统。
频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。
它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。
现代频谱分析仪能以模拟方式或数字方式显示分析结果,能分析1赫以下的甚低频到亚毫米波段的全部无线电频段的电信号。
仪器内部若采用数字电路和微处理，具有存储和运算功能；配置标准接口，就容易构成自动测试系统。
频谱分析仪 - 分类频谱分析仪分为扫频式和实时分析式两类。
扫频式频谱分析仪它是具有显示装置的扫频超外差接收机，主要用于连续信号和周期信号的频谱分析。
它工作于声频直至亚毫米的波频段，只显示信号的幅度而不显示信号的相位。
它的工作原理是：本地振荡器采用扫频振荡器，它的输出信号与被测信号中的各个频率分量在混频器内依次进行差频变换，所产生的中频信号通过窄带滤波器后再经放大和检波，加到视频放大器作示波管的垂直偏转信号，使屏幕上的垂直显示正比于各频率分量的幅值。
本地振荡器的扫频由锯齿波扫描发生器所产生的锯齿电压控制，锯齿波电压同时还用作示波管的水平扫描，从而使上的水平显示正比于频率。
实时式频谱分析仪在存在被测信号的有限时间内提取信号的全部频谱信息进行分析并显示其结果的仪器主要用于分析持续时间很短的非重复性平稳随机过程和暂态过程，也能分析40兆赫以下的低频和极低频连续信号，能显示幅度和相位。
频谱分析仪简介
一、概述频谱分析仪是观察和测量信号幅度及信号失真的一种快速方法。
其显示结果可以直观反映出输入信号的傅里叶变换的幅度。
傅里叶变换将时域信号作为正弦和余弦的集合映射到频域内。
信号频谱分析的测量范围及其宽广，超过了140dB。
这些能力使频谱分析仪成为特别适于现代通讯领域的多用途仪器。
频谱分析实质上是考察给定信号源、天线或信号分配系统的幅度于频率的关系。
这种分析能给出有关信号的重要信息，如稳定度、失真、幅度以及调制的类型和质量。
利用这种信息，可以进行电路或系统调节，以提高效率或验证在所需的信号发射和不需要的信号发射方面是否符合不断涌现的各种规章条例。
现代频谱分析仪已经得到许多综合应用，其范围从研发实验室到生产制造和现场维护。
频谱分析仪已经成为具有重要价值的实验仪器。
能快速观察大的频谱宽度，然后迅速移近放大来仔细考察所关心的的信号已受到研发工程师们的高度重视。
在制造领域，测量速度结合通过计算机来存取数据的能力，可以快速、精确和重复地完成一些极其复杂的测量。
（1）、应用许多因素正影响着对信号分析仪的利用和需要，例如，高速计算机的急剧增多需要宽频率范围的诊断仪器。
射频电信的快速发展导致更多的测试，以检验对传输模式的管理要求。
当今对于移动无线电话的要求是相当严格的，这些要求包括测量频谱占用、功率电平、时域响应和其它杂散发射。
有线电视和广播电视也为利用信号分析仪提供了机会，调制带宽、信噪比、载波电平和谐波便是例子。
射频和微波应用领域持续不断地对最终使用的设备和测试设备提出越来越高的要求。
正如对每个最终用户的设备在变化一样，对相关信号分析仪的要求也在变化。
因此，在选择合适的频谱分析仪之前，需要对既定应用有全面了解。
随着特殊类型的测量变得更为迫切，寻找专门适合有关应用项目的信号分析仪也成为可能。
由于已设计出用于特殊应用领域的信号分析仪，故它们不仅显示原始的频率和幅度测量结果，而且要将那些测量变换为更全面的解决方案。
目前，频谱分析仪已经能够帮助数字设计师诊断和改进他们的高速数字系统的射频干扰性能。
频谱分析仪的工作原理
频谱分析仪的工作原理
频谱分析仪是一种用于测量信号频谱特性的仪器，它可以将信号的频谱特性以图形的形式显示出来，从而帮助工程师分析和处理信号。
频谱分析仪的工作原理主要包括信号输入、信号处理和频谱显示三个部分。
首先，信号输入部分。
当被测信号进入频谱分析仪时，首先经过输入端口，然后经过放大器放大信号，接着进入混频器进行频率变换，将高频信号转换为中频信号，这样可以减小后续处理电路的带宽要求。
其次，信号处理部分。
经过混频器转换后的中频信号进入滤波器，滤波器可以滤除杂散信号，使得信号更加纯净。
接着，中频信号进入检波器，检波器可以将信号转换为直流信号，然后进入解调器，解调器可以对信号进行解调处理，最终得到被测信号的频谱特性数据。
最后，频谱显示部分。
经过信号处理后得到的频谱特性数据通过微处理器进行数字信号处理，然后送入显示器进行显示。
显示器可以将频谱特性以图形的形式直观地显示出来，包括频谱图、频谱密度图等，工程师可以通过观察这些图形来分析信号的频谱特性。
总的来说，频谱分析仪的工作原理是通过信号输入、信号处理和频谱显示三个部分相互配合，将被测信号的频谱特性以图形的形式显示出来，从而帮助工程师分析和处理信号。
通过频谱分析仪，工程师可以了解信号的频谱分布、频谱密度、谐波情况等重要特性，为信号处理和系统优化提供重要参考。
频谱分析仪介绍 —— 精简版
混频器Mixer 中频增益 IF Gain
中频滤波器 IF Filter 对数放大器 Log AMP 包络检波器 Envelope Detector 视频滤波器 Video Filter
扫描发生器 Sweep Generator
显示 Display 本振 Local Oscillator 参考振荡器 Reference Oscillator 本振单元
-105dBc/Hz @ offset 10KHz, 1GHz 0~40 dB（1 dB steps）
-141dBm/Hz（3GHz处）
–105 dBm
技术
RSA500 系列实时频谱分析仪
频率范围：9kHz ~ 3GHz 实时带宽：40 MHz
数字荧光频谱技术DPX
每秒数万次频谱测量，写入位图（bitmap），然后以看得到的速率 传输到屏幕上。
TektronixMDO4000
50kHz ~ 3GHz
Ceyear4037MA
9KHz ~ 3GHz
20Hz ~ 10MHz –95dBc/Hz@ offset 100 kHz 用户不可调 –148 dBm/Hz（3 GHz处） 8bit –78 dBm
10Hz ~ 5MHz， 1/2/3/5步进
采用窄带频 域测量较时 域测量具有 更高的灵敏 度，更少的 噪声量
优势
可以避开较 强的基频和 其它强干扰 信号 多重信号在 频域中比在 时域中更容 易分离
频域测量
某些系统 （如FDM， 频分多路 复用）原 本就与频 域相关
频谱仪原理
Part
2
扫频式频谱仪工作原理
预选/低通滤波器 Preselect / Low-pass Filter RF输入衰减器 Attenuator 输入信号
频谱分析仪的原理和应用
电路模块
以目前的VSA为例，是典型的超外差接收机
信号输入 中频放大器
可调衰 减器
低通滤波
带通滤波
中频滤波
ADC
DSP+ 控制处理
显示 处理
扫描调谐型
低通 第一 低通 第二 滤波器变频器 滤波器 变频器 F2IF F1IF FRF 射频 衰减器 YTF MXR1 MXR2 检波器 扫描斜波发生器 第一 本振 YTO
VSA中可能存在几个本振，他们有着各自的用途，选择合适的本振，不 但关系本振本身的设计难度，还包括混频器和滤波器等的设计难度。 放大器之前的所有器件的衰减之和就是这几级的NF。 此外，级间还有数控衰减器，调整合适的输出水平和预衰的大小，能动 态调整这些数控衰减器，可以用来达到最大的动态范围。
中频滤波器
其中Fn为第n级的噪声系数，Gn为第n级的增益。
预衰
为了防止输入的电平过大，使进入混频器的电平过 大而进入饱和状态。
一般设为仪器的AUTO，可以用来调准VSA的动态范围。因为预衰是第一 级，它的大小就是第一级噪声系数的大小。 输入功率较大时，预衰就应当设大点，输入混频器的功率最好保持在30dBm以下，能保持比较好的线性度。
中频滤波器是用来滤去非线性的杂散的，保证放大电路的线 性度，从而保证测试的准确性。中频滤波器有很多，因为存 在多级变频。其中带宽最小3dB带宽的就是分辨率带宽。因 为中频滤波器一般采用高斯滤波器，所以其矩形系数并不是 很好，这个带宽会直接影响灵敏度。
开关滤波
作用：选取不同的频率，同时滤除镜像频率。
一般低频段采用低中频，而高频段采用高中频，主要是为了方便镜像滤 波器的制作（宽频带高通滤波器制作成本高、难度大）。所以采用低中 频时使用带通滤波，而采用高中频时使用低通滤波，进行两级变频。
频谱分析仪原理
频谱分析仪原理
频谱分析仪是一种用来测量信号频谱分布的仪器。
它基于傅里叶变换的原理，将时域信号转换为频域上的能量分布。
其工作原理主要包括以下几个步骤：
1. 采样：首先，频谱分析仪对待测信号进行采样，将连续的信号转换为离散的样本点。
2. 加窗：为了避免频谱泄露和干扰，对采样得到的样本数据进行窗函数处理。
窗函数可以减少信号末端样本的突变，提高频谱分辨率。
3. 傅里叶变换：采用傅里叶变换算法，将时域信号转换为频域上的能量分布。
这可以通过离散傅里叶变换（DFT）或快速傅里叶变换（FFT）实现。
4. 数据处理：对傅里叶变换的结果进行幅度和相位的计算，得到频谱图。
通常，频谱图以频率为横轴，能量或幅度为纵轴进行表示。
5. 显示和分析：最后，频谱分析仪将频谱图以图形的形式显示出来，便于用户对信号频谱进行直观的观察和分析。
用户可以根据频谱图上不同频率分量的能量分布，进行信号的频率测量、信号波形恢复、噪声干扰分析等应用。
总的来说，频谱分析仪的工作原理是通过采样、加窗和傅里叶变换等步骤，将时域信号转换为频域上的能量分布，从而实现
对信号频谱分布的测量与分析。
通过频谱分析，可以获取信号在不同频率上的能量分布情况，为用户提供有关信号特性和干扰情况的重要信息。
频谱分析仪作用介绍
频谱分析仪作用介绍频谱分析仪（Spectrum Analyzer）是一种用于测量信号频谱特性的特殊仪器。
它可以显示信号的振幅、频率、相位等各种参数，并对信号进行分析和处理。
在电子工程和无线通信领域，频谱分析仪是一种必不可少的测试设备。
频谱分析仪的工作原理频谱分析仪的工作原理是将输入信号分解为不同频率的各个成分，然后对每个成分的振幅进行测量和分析。
具体来说，频谱分析仪通过以下步骤实现对信号频谱的分析：1.信号输入：将要分析的信号输入频谱分析仪。
2.前置放大器：通过前置放大器对输入信号进行增益，以增强信号的强度。
3.滤波器：对输入信号进行滤波，以去除不需要的噪声和干扰。
4.变频器：将输入信号变换到频谱分析仪的操作范围内。
5.FFT转换器：通过快速傅里叶变换（FFT）将输入信号分解为不同频率的各个成分。
6.显示器：将分解出的信号振幅和频率以图形方式显示出来。
频谱分析仪的作用频谱分析仪在电子工程和无线通信领域中有着广泛的应用，主要有以下几个方面：1. 频率测量频谱分析仪可以对信号的频率进行测量。
在无线通信系统中，频率是非常重要的参数，因为不同频率的信号会有不同的传输性质。
频谱分析仪可以对不同频率的信号进行分析，以确定每个信号的频率特性。
2. 波形分析频谱分析仪可以对信号的波形进行分析。
在电子工程领域中，波形分析是非常重要的，因为不同波形的信号会有不同的传输特性。
频谱分析仪可以对信号的波形进行分析，以确定信号在传输过程中的变化情况。
3. 信号测量频谱分析仪可以对信号的振幅、相位等参数进行测量。
在电子工程领域中，这些参数是非常重要的，因为它们可以帮助模拟和设计各种电路和系统。
频谱分析仪可以对信号的各种参数进行测量和分析，以帮助工程师进行各种设计和测试工作。
4. 故障诊断频谱分析仪可以用于分析信号中的故障。
在电子工程和无线通信领域中，信号的故障是非常常见的，因为各种因素都会影响信号的传输和接收。
频谱分析仪可以通过分析信号的频率和振幅变化来确定信号的故障原因，以帮助工程师快速地解决故障。
频谱分析仪 简述
图1：示波器显示：幅度与时间（Yt工作模式），信号：三角波用来测量电磁干扰的示波器必须非常快速，而且具有几个纳秒上升时间的特性。
因此它们是非常昂贵的。
