仪表技术人员考试试题

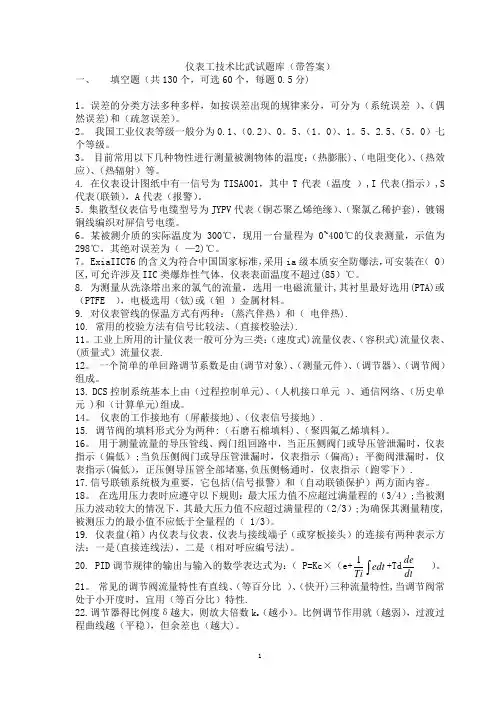

仪表工技术比武试题库(带答案)

仪表工技术比武试题库(带答案) 一、填空题(共130个,可选60个,每题0.5分)1。
误差的分类方法多种多样,如按误差出现的规律来分,可分为(系统误差 )、(偶然误差)和(疏忽误差)。
2。
我国工业仪表等级一般分为0.1、(0.2)、0。
5、(1。
0)、1。
5、2.5、(5。
0)七个等级。
3。
目前常用以下几种物性进行测量被测物体的温度:(热膨胀)、(电阻变化)、(热效应)、(热辐射)等。
4. 在仪表设计图纸中有一信号为TISA001,其中T 代表(温度 ),I 代表(指示),S 代表(联锁),A 代表(报警)。
5.集散型仪表信号电缆型号为JYPV 代表(铜芯聚乙烯绝缘)、(聚氯乙稀护套),镀锡铜线编织对屏信号电缆。
6。
某被测介质的实际温度为300℃,现用一台量程为0~400℃的仪表测量,示值为298℃,其绝对误差为( —2)℃。
7。
ExiaIICT6的含义为符合中国国家标准,采用ia 级本质安全防爆法,可安装在( 0)区,可允许涉及IIC 类爆炸性气体,仪表表面温度不超过(85)℃。
8. 为测量从洗涤塔出来的氯气的流量,选用一电磁流量计,其衬里最好选用(PTA)或(PTFE ),电极选用(钛)或(钽 )金属材料。
9. 对仪表管线的保温方式有两种:(蒸汽伴热)和( 电伴热).10. 常用的校验方法有信号比较法、(直接校验法).11。
工业上所用的计量仪表一般可分为三类:(速度式)流量仪表、(容积式)流量仪表、(质量式)流量仪表.12。
一个简单的单回路调节系数是由(调节对象)、(测量元件)、(调节器)、(调节阀)组成。
13. DCS 控制系统基本上由(过程控制单元)、(人机接口单元 )、通信网络、(历史单元 )和(计算单元)组成。
14。
仪表的工作接地有(屏蔽接地)、(仪表信号接地).15. 调节阀的填料形式分为两种:(石磨石棉填料)、(聚四氟乙烯填料)。
16。
用于测量流量的导压管线、阀门组回路中,当正压侧阀门或导压管泄漏时,仪表指示(偏低);当负压侧阀门或导压管泄漏时,仪表指示(偏高);平衡阀泄漏时,仪表指示(偏低),正压侧导压管全部堵塞,负压侧畅通时,仪表指示(跑零下).17.信号联锁系统极为重要,它包括(信号报警)和(自动联锁保护)两方面内容。
仪器仪表制造工试题与参考答案

仪器仪表制造工试题与参考答案一、判断题(共100题,每题1分,共100分)1.雷达液位计是通过测出微波发射和反射回来的时间得到液位的仪表。
A、正确B、错误正确答案:A2.进行电机转向测试,当发现电机没有固定情况时,应立即停止电机转向测试。
A、正确B、错误正确答案:A3.组态软件又称组态监控系统软件,是指一些数据采集与过程控制的专用软件,是自动控制系统监控层一级的软件平台和开发环境,用灵活的组态方式,为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。
A、正确B、错误正确答案:A4.电动机启动后发出嗡嗡声,可能是电动机缺相运行,应立即切断电源。
A、正确B、错误正确答案:A5.断电后,机器人关节轴发生了移动,需要通电后,重新将机器人操作移动至原来位置。
A、正确B、错误正确答案:B6.整机调试中应对各项参数分别进行测试,使测试结果符合技术文件规定的各项技术指标,整机调试完毕,应紧固各调整元件。
A、正确B、错误正确答案:A7.工业物联网具有普通对象设备化、自治终端互联化和普适服务智能化3个重要特征。
A、正确B、错误正确答案:A8.球面关节允许两边杆之间有三个独立的相对轴动,这种关节具有三个自由度。
A、正确B、错误正确答案:A9.钻小孔、深孔时,应经常退出钻头排屑。
A、正确B、错误正确答案:A10.机器人不用检测其各关节的位置和速度,可通过软件计算相关数值。
A、正确B、错误正确答案:B11.一架 4旋翼无人机,在其他任何设备都不更换的前提下,安装了个大的螺旋桨,升力一定会变大。
A、正确B、错误正确答案:B12.在同一时间,两个同频率正弦交流电的相位之差叫做相位差。
A、正确B、错误正确答案:A13.机器人每个程序点的属性主要包含:位置坐标、插补方式、空走点、进给速度。
A、正确B、错误正确答案:A14.无人机舵机故障常用的诊断方法有:检查舵面传动机构是否变形、检查连杆是否变形、检查舵机行程和中立位。

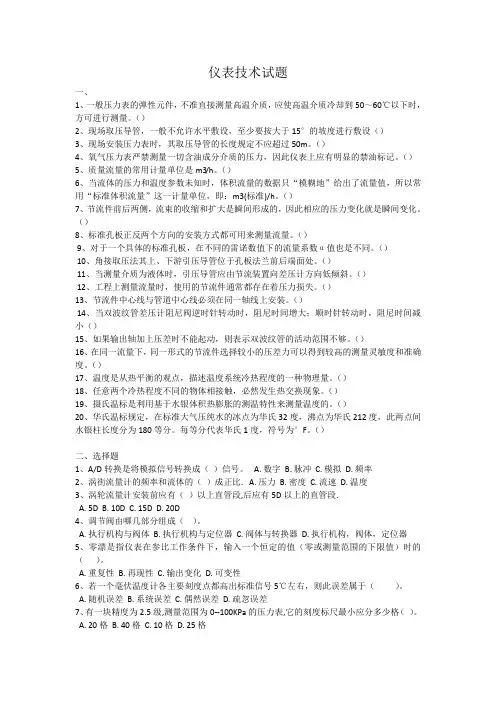

仪表技术(考试题库)

仪表技术试题一、1、一般压力表的弹性元件,不准直接测量高温介质,应使高温介质冷却到50~60℃以下时,方可进行测量。
()2、现场取压导管,一般不允许水平敷设,至少要按大于15°的坡度进行敷设()3、现场安装压力表时,其取压导管的长度规定不应超过50m。
()4、氧气压力表严禁测量一切含油成分介质的压力,因此仪表上应有明显的禁油标记。
()5、质量流量的常用计量单位是m3/h。
()6、当流体的压力和温度参数未知时,体积流量的数据只“模糊地”给出了流量值,所以常用“标准体积流量”这一计量单位,即:m3(标准)/h。
()7、节流件前后两侧,流束的收缩和扩大是瞬间形成的,因此相应的压力变化就是瞬间变化。
()8、标准孔板正反两个方向的安装方式都可用来测量流量。
()9、对于一个具体的标准孔板,在不同的雷诺数值下的流量系数α值也是不同。
()10、角接取压法其上、下游引压导管位于孔板法兰前后端面处。
()11、当测量介质为液体时,引压导管应由节流装置向差压计方向低倾斜。
()12、工程上测量流量时,使用的节流件通常都存在着压力损失。
()13、节流件中心线与管道中心线必须在同一轴线上安装。
()14、当双波纹管差压计阻尼阀逆时针转动时,阻尼时间增大;顺时针转动时,阻尼时间减小()15、如果输出轴加上压差时不能起动,则表示双波纹管的活动范围不够。
()16、在同一流量下,同一形式的节流件选择较小的压差力可以得到较高的测量灵敏度和准确度。
()17、温度是从热平衡的观点,描述温度系统冷热程度的一种物理量。
()18、任意两个冷热程度不同的物体相接触,必然发生热交换现象。
()19、摄氏温标是利用基于水银体积热膨胀的测温特性来测量温度的。
()20、华氏温标规定,在标准大气压纯水的冰点为华氏32度,沸点为华氏212度,此两点间水银柱长度分为180等分。
每等分代表华氏1度,符号为°F。
()二、选择题1、A/D转换是将模拟信号转换成()信号。
仪表维修工试题库(技师高级技师)

化工仪表维修工技师/高级技师试题库技师 / 高级技师标准职业功能工作内容技术要求有关知识工作前准备学习有关技术资料 1 、能看懂工艺管道、电缆桥架、脉冲管线、 1. 计算机知识电线(缆)和保护管等设备的空视图 2. 进口仪表自动化设备的2 、经过全国计算机等级(一级)考试英文标牌及技术规格的英3 、能借助字典读懂进口仪表自动化设备的汉比较表英文标牌及技术规格检维修与安(一)使用与保护 1 、能娴熟使用和保护养护高精度标准仪器 1. 高精度标准仪器的工作装调试2、能对 DCS系统的整体配置、总线、信号线、原理及使用方法电源线、接地线的连结进行查对 2. 特别仪表的内容构造、工3、能进行 DCS系统的停电、送电、启动操作作原理、校验调试及检维修4 、能正确使用与保护特别仪表知识(二)故障办理 1 、能及时发现、判断并娴熟办理仪表及自动 1. 仪表自动化理论知识控制系统的异样现象、复杂故障及事故隐患 2. 各样报警装置的性能、工2 、当生产装置突发事故时,拥有快速应变能作原理、使用条件等知识力3 、能拟定仪表的防火、防冻、防爆、防毒、防腐等方面的安全防备举措,防备事故发生(三)检修、调试与 1 、能编制仪表及自动控制系统的检维修规程 1. 仪表与自动控制系统的投运 2 、能正确使用仪表自动化设备的检测与诊疗检维修知识软件 2. 仪表自动化设备的检测3 、能解决仪表及自动控制系统的技术难题与诊疗软件有关知识(四)安装 1. 能肩负仪表自动化工程施工的组织与协调 1. 国内外有关仪表自动化工作,并能组织查收设备的安装施工规范2. 能对仪表的安装施工,进行较正确的估工、 2. 仪表施工的工程概估算估料基本知识(五)设计 1. 能正确进行简单控制回路的设计 1. 计算机控制系统的硬件、2. 能绘制仪表的供电、供气安装线路图软件、组态及其相应的算法3. 能参加 DCS 系统和其余计算机控制系统知识(FCS、PLC、ESD等)的组态 2. 物性参数有关知识4. 能进行流量丈量的温度、压力的赔偿计算 3. 节流装置计算知识5. 能进行节流装置参数计算 4. 调理阀的计算知识6. 能进行调理阀的计算(六)新技术应用能应用、推行有关的新式仪表、新资料及先进新式仪表、新资料及先进技技术术等知识化工仪表维修工技师/高级技师试题库管理(一)质量管理 1. 能在工作中贯彻履行各项质量标准 1. 有关质量标准2. 能运用全面质量管理方法,对仪表使用中存 2. 质量剖析与控制方法在的问题,拟定出改良举措,并组织实行(二)生产管理 1. 能组织有关工种进行共同作业生产管理基本知识2. 能辅助部门领导进行生产计划、调动及人员的管理培训指导(一)指导操作拥有指导初、中、高级工操作的能力指导初、中、高级工操作的有关方法(二)理论培训能肩负初、中、高级工的培训任务,并能写出 1. 仪表工培训纲领培训讲义 2. 技术培训的教课知识化工仪表维修工技师/高级技师试题库行业通用理论知识题库一. 判断题(共 25 题)1. 设备部署图是构想建筑图的前提,建筑图又是设备部署图的依照 . ( √ )2. 化工设备图中的零件图与装置图必定分别画在不一样的图纸上. ( × )正确答案:化工设备图中的零件图可与装置图画在同张图纸上.3. 在化工设备图中 , 因为零件的制造精度不高, 故同意在图大将同方向( 轴向 ) 的尺寸注成关闭形式 .( √ ) 4. 装置图中 , 当序号的引导线经过剖面线时, 引导线的方向一定与剖面线平行. ( ×) 正确答案 : 装置图中 , 当序号的引导线经过剖面线时, 引导线的方向一定与剖面线不平行5. 只有 ISO 9000 质量保证模式的标准才能作为质量审察的依照. ( × ) 正确答案 : 除 ISO 9000 质量标准之外 , 还有其余一些国际标准能够作为质量审察的依照.6.ISO 9000:2000 版标准减少了过多强迫性文件化要求, 使组织更能联合自己的本质,控制系统过程,发挥组织的自我能力 . ( √)7. 数据库就是储存和管理数据的库房. ( × ) 正确答案:数据库就是按必定构造储存和管理数据的库房.8. 在计算机应用软件中 VFP数据表中日期字段的宽度一般为10 个字符 . ( ×) 正确答案:在计算机应用软件中VFP数据表中日期字段的宽度一般为8个字符.9. 在应用软件 PowerPoint 中能够插入 WAV文件、AVI 电影,但不可以插入 CD音乐 . ( × ) 正确答案:在应用软件 PowerPoint 中能够插入 WAV文件、 AVI 电影,也能够插入CD音乐 .10.在应用软件 PowerPoint 中播放演示文稿的同时,单击鼠标右键,选择“指针选项”中的“画笔”选项,此时指针会自动的变为一支画笔的形状,按住鼠标左键,即可以任意书写文字了. (√)11. 基本生产过程在公司的所有生产活动中居主导地位.(√ )12.公司的生产性质、生产构造、生产规模、设备工装条件、专业化协作和生产种类等因素都会影响公司的生产过程组织,此中影响最大的就是生产规模。

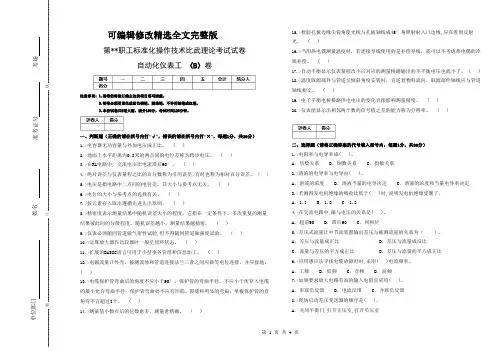

自动化仪表工技术比武试题卷精选全文完整版

考场准考证号姓名位部门装订线可编辑修改精选全文完整版第**职工标准化操作技术比武理论考试试卷自动化仪表工 (B )卷注意事项: 1.答卷前将装订线左边的项目填写清楚。
2.答卷必须用蓝色或黑色钢笔、圆珠笔,不许用铅笔或红笔。
3.本份试卷共5道大题,满分100分,考试时间120分钟。
一、判断题(正确的请在括号内打“√”,错误的请在括号内打“×”,每题1分,共20分) 1.>电容器无功容量与外加电压成正比。
( )2.>地面上水平距离为0.8米的两点间的电位差称为跨步电压。
( )3.>在RL 电路中, 交流电压比电流滞后90°。
( )4.>绝对误差与仪表量程之比的百分数称为引用误差,有时也称为相对百分误差。
( )5.>电压是指电路中二点间的电位差,其大小与参考点无关。
( )6.>电位的大小与参考点的选择有关。
( )7.>按元素存入取出遵循先进先出原则。
( )8.>精密度表示测量结果中随机误差大小的程度,它指在一定条件下,多次重复的测量结果彼此间的分散程度。
随机误差越小,测量结果越精密。
( )9.>仪表必须随同管道做气密性试验,但不得随同管道做强度试验。
( ) 10.>运算放大器作比较器时一般呈闭环状态。
( )11.>扩展的BASIC 语言可用于小型事务管理和信息加工。
( )12.>电磁流量计外壳、被测流体和管道连接法兰三者之间应做等电位连接,并应接地。
( )13.>电缆保护管弯曲后的角度不应小于90°;保护管的弯曲半径,不应小于所穿入电缆的最小允许弯曲半径;保护管弯曲处不应有凹陷、裂缝和明显的弯扁;单根保护管的直角弯不宜超过2个。
( )14.>测量值小数点后的位数愈多,测量愈精确。
( )15.>检验孔板边缘尖锐角使光线与孔板轴线成45°角照射射入口边缘,应在看到反射光。

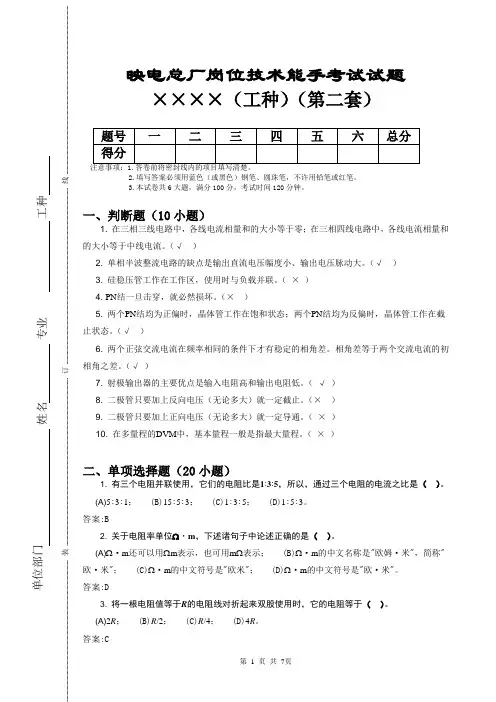

电测仪表技术能手理论考试试题二

××××(工种)(第二套)2.填写答案必须用蓝色(或黑色)钢笔、圆珠笔,不许用铅笔或红笔。
3.本试卷共6大题,满分100分,考试时间120分钟。
10小题)1. 在三相三线电路中,各线电流相量和的大小等于零;在三相四线电路中,各线电流相量和(√)2. 单相半波整流电路的缺点是输出直流电压幅度小、输出电压脉动大。
(√)3. 硅稳压管工作在工作区,使用时与负载并联。
(×)4. PN结一旦击穿,就必然损坏。
(×)5. 两个PN结均为正偏时,晶体管工作在饱和状态;两个PN结均为反偏时,晶体管工作在截(√)6. 两个正弦交流电流在频率相同的条件下才有稳定的相角差。
相角差等于两个交流电流的初(√)7. 射极输出器的主要优点是输入电阻高和输出电阻低。
(√)8. 二极管只要加上反向电压(无论多大)就一定截止。
(×)9. 二极管只要加上正向电压(无论多大)就一定导通。
(×)10. 在多量程的DVM中,基本量程一般是指最大量程。
(×)20小题)1. 有三个电阻并联使用,它们的电阻比是1:3:5,所以,通过三个电阻的电流之比是()。
(A)5:3:1; (B)15:5:3; (C)1:3:5; (D)1:5:3。
:B2. 关于电阻率单位Ω·m,下述诸句子中论述正确的是()。
(A)Ω·m还可以用Ωm表示,也可用mΩ表示; (B)Ω·m的中文名称是"欧姆·米",简称""; (C)Ω·m的中文符号是"欧米"; (D)Ω·m的中文符号是"欧·米"。
:D3. 将一根电阻值等于R的电阻线对折起来双股使用时,它的电阻等于()。
(A)2R; (B)R/2; (C)R/4; (D)4R。
:C4. 在单相半波整流电路中,输出直流电压大约等于变压器二次电压U2(有效值的)()倍。
公司仪表专业技术经典试题

公司仪表专业技术经典试题1.测量值⼩数点后的为数愈多,测量愈精确。
(X)2.由于精神不集中造成的误差是随机误差。
()3.仪表的灵敏限数值应不⼤于仪表允许误差绝对值的1/2。
()4.选⽤压⼒式温度计的测温范围时,应使指⽰值位于满量程的1/3到3/4左右。
()5.为了提⾼热电偶测温精度,在使⽤时可延长偶丝来实现。
( X )6.更换热电偶时,与补偿导线接反了,使温度偏低,这时可将温度表处两补偿导线对换⼀下即可。
( X )7.铜电阻的测温范围⽐铂热电偶测温范围宽。
(X )8.在相同温度变化的范围哪,Pt100⽐,Pt10热电阻变化范围⼤,因⽽灵敏度⾼。
()9.压⼒表不必垂直安装。
( X )10.浮筒式液位计测量液位,其测量范围是容器内最⼤液位的⾼度。
( X )11.超声波物位计由于探头不能承受过⾼温度,所以不能对⾼温介质进⾏物位测量。
()12.差压式液位计的安装位置可以安装在最低液位上。
( X )13.调节器的输出⼤⼩与输⼊有关,正作⽤控制器输⼊越⼤输出越⼤,反作⽤控制器输⼊越⼤输出越⼩。
( X )14.时间常数越⼩,对象受⼲扰后达到稳定值所需时间越短。
()15.⾃动调节系统是具有反馈的闭环调节系统。
( X )16.均匀调节系统通常对液位和流量两个参数同时兼顾,两个参数在允许的范围内波动,不温定在某定值上。
()17.⽐值系统中,两个需配⽐的流量中选择主受控变量是任意的。
( X )18.分程调节系统中,分程阀的范围⼀般取在0.02~0.06MPa和0.06~0.10MPa均分的两段风压。
( X )19.热交换器传热速度与两物体体温差成正⽐,与传热⾯积成反⽐。
( X )20.集散控制系统(DCS)应该包括常规的DCS,可编程控制器(PLC)构成的分散控制系统和⼯业PC机(IPC)构成的分散控制系统。
()Web系统,ABB公司的Ad-Vant,YOKOGAWA公司的CS系统等均为管控⼀体化的⾃动化系统,控制规模可变,控制功能分散,管理集成度⾼。
仪表工技能试题

云南大为制氨电仪中心首届职工技能大赛“化工仪表维修工”理论试卷注意事项1、本试卷由选择、判断、计算题型组成,2、选择题A、B、C、D四个选项中只有一个选项为正确答案, 3、考试时间90分钟,满分100分。
一、选择题(下列各题A、B、C、D四个选项中,只有一个选项是正确的,共60题,满分60分)1、根据欧姆定律,在相同电压作用下,电阻与电流之间关系正确的是( B )A、电阻越大,电流越大B、电阻越大,电流越小C、电阻越小,电流越小D、二者无关2、横河CS-3000系统中,模拟量卡件每一路均可通过跳线选择是否需向变送器配电,配电电源为(C )。
A、+5V隔离电源B、+12V隔离电源C、+24V隔离电源D、统一的220V AC电源3、差压式流量计检修时误将孔板装反了会造成( C )。
A、差压计倒指示B、差压计示值偏大C、差压计示值偏小D、对差压计示值无影响4、实际中,把两台或多台带有RS-232C接口的计算机与外部设备连接起来,可采用( B )来实现。
A、RS-422/RS-485转换装置B、RS-232/RS-485转换装置C、直接将多台设备的RS-232接口相连D、以上皆可5、温度仪表最高使用指示一般为满量程的( C )。
A、70%B、80%C、90%D、100%6、配用K分度号热电偶温差测量系统,在故障处理中误将低端温度热电偶更换成E分度号热电偶,则会使仪表示值( B)。
A、偏低B、偏高C、不变D、视具体情况可偏高、偏低7、如果把罗斯蒙特3051变送器的电源极性接反,则仪表( B)。
A、烧坏B、没有输出C、输出偏大D、输出偏小8、压力表的使用范围一般在它量程的1/3~2/3之间。
如果被测压力低于1/3,则( C )。
A、因压力过低仪表没有指示B、精度等级下降C、相对误差增加D、接头或焊口要漏9、一台PID三作用的调节器,在系统控制稳定后,输出信号( C )。
A、4mAB、20mAC、不能确定D、初始值10、局部网络常见的拓扑结构中,以下哪项不正确( D )A、星形B、环形C、总线形D、三角形11、转子流量计中转子上下的压差由( C )决定。
仪表工试题集第三版

仪表工试题集第三版仪表工是指在工业生产过程中,负责仪表设备安装、调试、维护和修理等工作的专业技术人员。
随着工业自动化程度的不断提高,仪表工的工作变得越来越重要。
为了帮助仪表工更好地掌握专业知识和技能,本文汇编了一系列的试题,旨在通过这些试题的学习和练习,提高仪表工的专业水平。
一、基础知识题1. 描述仪表工的基本职责和工作内容。
2. 简述工业自动化中仪表的作用和重要性。
3. 列出常见的工业仪表类型,并简要介绍其工作原理。
4. 说明仪表校准的基本方法和步骤。
5. 阐述仪表维护的基本原则和常见问题的处理方法。
二、实操技能题1. 给出一个实际的工业过程控制场景,要求设计一个简单的控制系统,并解释所选仪表的类型和作用。
2. 描述如何对一个故障的温度计进行故障诊断和修理。
3. 说明如何进行仪表的现场安装,包括安装前的准备工作和安装过程中的注意事项。
4. 给出一个仪表系统的调试流程,包括调试前的检查、调试中的操作步骤和调试后的验证方法。
5. 描述如何对一个压力变送器进行现场校准,并记录校准结果。
三、案例分析题1. 分析一个实际的工业仪表故障案例,包括故障现象、诊断过程、采取的措施和最终的解决结果。
2. 讨论在一个复杂的工业控制系统中,仪表工如何与其他工程师协作,以确保系统的稳定运行。
3. 通过一个节能减排的项目案例,探讨仪表工在提高能效方面可以发挥的作用。
4. 描述在一个紧急情况下,仪表工如何迅速响应并采取措施,以防止事故的发生或扩大。
5. 分析仪表工在进行设备升级和改造过程中的角色和贡献。
四、理论深化题1. 阐述现代仪表技术的最新发展趋势,以及这些趋势对仪表工技能要求的影响。
2. 讨论在智能制造背景下,仪表工需要掌握的新知识和技能。
3. 分析大数据和物联网技术在仪表监控和维护中的应用,以及这些技术给仪表工带来的挑战和机遇。
4. 探讨仪表工在进行设备安全管理和风险评估中的作用。
5. 讨论仪表工如何通过持续学习和专业培训,不断提升自身的专业素养和技能水平。
全国仪器仪表制造职业技能理论试题+参考答案

全国仪器仪表制造职业技能理论试题+参考答案一、单选题(共50题,每题1分,共50分)1、在交流电路中,电容的有功功率为( )。
A、-1WB、0.25C、1WD、10Var正确答案:B2、全双工通信有( )条传输线。
A、2B、0C、3D、1正确答案:A3、典型过程控制系统由哪几部分组成( )。
A、控制器、检测装置、执行机构、调节阀B、控制器、检测装置、执行器C、被控对象、变送器、控制器、执行器D、传感器、变送器、执行器正确答案:C4、( )一般形式是按下锁住旋转释放红色蘑菇头按钮开关或圆形按钮开关,也有的急停开关为了方便操作而加装LED灯的。
A、三段开关B、急停开关C、伺服开关D、电源开关正确答案:B5、以并行通信方式传送一个8位数据,需要( )条数据传输线。
A、4B、2C、8D、16正确答案:C6、当机器人由低速动作突然变成高速动作,应当( )。
A、按下急停开关B、松开三段开关C、关闭示教器D、关闭伺服正确答案:A7、高质量的航空插头应当具有低而稳定的接触电阻,其接触电阻的阻值为( )。
A、几个欧姆B、零C、几百毫欧D、几毫欧到数十毫欧正确答案:D8、模拟通信系统与数字通信系统的主要区别是( )。
A、载波频率不一样B、信道传送的信号不一样C、调制方式不一样D、编码方式不一样正确答案:B9、防爆型仪表不能在( )打开外盖维修。
A、通电时B、大修时C、清洗时D、搬动时正确答案:A10、自动控制技术.通信技术.连同计算机技术和( ),构成信息技术的完整信息链。
A、建筑技术B、汽车制造技术C、传感技术D、监测技术正确答案:C11、( )实际是通过基础坐标系将轴向偏转角度变化而来。
A、用户坐标系B、笛卡尔坐标系C、关节坐标系D、工具坐标系正确答案:A12、为防止RTK地面基站受其他信号影响,应安置在( )。
A、信号塔附近B、基站附近C、空旷地区D、楼宇附近正确答案:C13、多旋翼无人机产采用螺旋桨的剖面形状是( )。
仪表技术员转正考试试题

仪表技术员转正考试题单位贵州项目组姓名陆建秋分数1、谈谈如何构建你仪表技术员岗位?(20分)答:公司现阶段正大刀阔斧的进行贵州芭田子公司的建设,作为公司仪表技术员,必须按照公司制度及其仪表工程师的安排做好工作,协助好仪表工程师做好各项仪表工作。
必须做好研究仪表自动化设备管理政策及各项规章制度,结合生产实践建立并完善各项制度、流程,定期分析和研究公司的仪表自动管理现状,提出可行的设备管理、控制改进方案,根据设备生产的需要,修改、增加控制系统程序、组态,推动仪表自动化专业管理,设计、优化、使用先进控制程序,协助推动子公司一线员工管理,提高一线员工技术水平。
2、贵州芭田公司主要有那些生产装置?各仪表控制系统计划安装控制那些主要装置?(20分)答:1、主要有稀硝酸装置、稀硝酸灌区、液氨灌区、硝酸磷营养母粒装置、硝酸钙营养母粒装置、高塔装置、锅炉装置、空压制氮、循环水、污水处理等公用工程装置。
2、DCS系统主要安装装置为:稀硝酸装置、稀硝酸灌区、液氨灌区、硝酸磷营养母粒装置、硝酸钙营养母粒装置、锅炉装置、空压制氮、循环水、污水处理等公用工程装置;SIS安全系统主要安装装置为:稀硝酸装置、稀硝酸灌区、液氨灌区、硝酸磷营养母粒装置;PLC控制系统主要安装装置为:脱盐水及污水处理;ITCC控制系统主要安装装置为:稀硝酸装置的四合一机组。
3答:4、在贵州芭田公司项目建设安装其间,仪表技术员应该如何做?注意那些事项?(40分)答:1、首先必须积极响应公司制度政策、协助仪表工程师处理好各项仪表施工安装管理工作。
还有要研读仪表设计及施工说明和仪表设备规格书等。
其次收集行业设备管理信息,提出设备专业管理改进建议,参与修改、完善公司各项规章制度,提出优化改进建议。
整理修改培训课件、组织技术和相关培训资料,掌握好先进控制技术。
做好仪表设备管理,对分管的专业设备进行决策、指导、分工,制定明确的计划、管理目标和奖罚制度并监督执行。
仪表与自动化专业技术测试试题有答案精讲

仪表与自动化专业技术测试试题一、专业技术管理能力测试(共40分)阐明: 本部分侧重测试专业技术管理能力, 重要内容是企业QHSE体系E版文献中仪表与自动化专业管理程序、有关管理规定、有关原则。
1.术语与定义(共10分, 每题1分)(1)一级监控管道:答案: 是指由北京油气调控中心直接直接进行远程控制操作旳管道。
(2)二级监控管道:答案: 是指北京油气调控中心只进行监视而不进行远程控制操作旳管道。
(3)变更:答案: 是指不一样于原有旳仪表、自动化硬件设备替代及软件系统变化。
(4)一般故障:答案: 是指对生产运行不导致任何影响旳故障。
(5)紧急故障:答案: 是指对生产运行导致影响或存在潜在生产运行风险旳故障。
(6)控制参数:答案:是指输油气管道在输送过程中各类工艺控制不能突破旳一系列上限和下限旳指标(包括设定值), 重要包括油气管道设计参数、容许参数、报警参数及保护(泄压、水击等)参数等。
(7)工厂验收测试(FAT):答案:是指在SCADA系统装箱发运工程现场进行安装前, 为验证系统硬件/软件配置对旳、系统功能齐全、系统性能符合设计文献规定所进行旳测试。
(8)现场验收测试(SAT):答案:是指在SCADA系统安装完毕后, 在工厂验收测试旳基础上, 加上现场检测仪表和受SCADA系统控制旳设备一起, 为检查SCADA系统完整性和逻辑处理方案对旳性等所进行旳全面测试。
(9)安全仪表系统:答案:是指实现一种或多种安全仪表功能旳仪表系统, 可以由传感器、逻辑控制器及执行元件旳任何组合构成旳系统。
(10)管道泄漏检测系统:答案: 是指用来监测管道泄漏状态旳仪表自动化系统。
当管道发生泄漏时, 能对泄漏位置进行定位并给出报警信息。
2.在QHSE体系文献《仪表自动化专业管理程序》中, 管理内容有哪些?(10分)答案: 共11项, 分别为: 人员管理、设备及控制系统指标管理、维检修作业管理、安全仪表管理、检测与评估管理、代维管理、变更管理、更新改造及大修理管理、备品备件管理、资料管理、生产运行监视系统管理。
仪表技术员试题

仪表技术员试题一、填空1.在热电偶测温回路中,只要显示仪表和连接导线两端温度相同,热电偶(总电势值)不会因他们的接入是根据(中间导体)定律而得出的结论。
2.热电偶产生热电势的条件是(两热电极材料相异)、(两接点温度相异)。
3.分度号S、K、E三种热偶中,100℃时的电势分别为(0.645mv)、(4.095mv)、(6.317mv)。
4.用热偶测量温度时,其连接导线应该使用(补偿导线)。
5.补偿导线是热偶的延长,但必须考虑热偶冷端的(补偿)。
6.弹性式压力计是根据弹性元件的(变形)和(所受压力)成比例的原理来工作的。
7.常用的弹性式压力表有(膜片)式、(波纹管式)和(弹簧管)式。
8.膜片式压力表主要由(测量系统)、(传动系统)、(指示系统)、(表壳接头)部分组成。
9.精密压力表精度等级较高,一般有(0.6)、(0.4)、(0.25)级。
10.电接点压力表在压力低于下限或压力高于上限时均可发出(报警信号)。
11.活塞式压力计一般分为单活塞、双活塞两种,其工作原理是(静压平衡)。
12.活塞式压力计上的砝码标的是(压力)。
13.气体压力变送器可分为两大类,分别是按(位移平衡)原理构成的压力变送器和按(力平衡)原理构送器。
14.1千克力=(9.8)牛顿1MPa=(10×6)Pa15.单位时间内流过的流体以体积表示的称为(体积流量),用(Q)表示。
16.气体的密度随(温度)升高而减小,随(压力)的增大而增大。
17.气动差压变送器一般都是基于(力矩平衡)原理工作的。
18.气动差压变送器在结构上由(测量)和(力-气转换)两部分组成。
19.差压变送器的膜盒内充有(硅油),它除了传递压力之外,还有(阻尼)作用,所以仪表输出平稳。
20.玻璃液位计是根据(连通器)原理工作的。
21.静压式液位计是根据流体(静压)平衡原理工作的。
22.法兰式差压变送器的型号后面带"A"表示可进行(正)迁移,带"B"表示可进行(负)迁移。
仪表维修工高级技能操作试题

仪表高级工技能操作鉴定要素细目表工种:仪表维修工等级:高级工鉴定方式:技能操作、AA001用手持器在线读取FCX智能变送器参数1)场地准备(1)操作室.(2)室内、室外平安设施齐全、标准,无干扰.2)设备、材料准备3)4)测量技能说明本工程主要测量考生对智能终端(手操器)使用的熟练程度.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(3)手操器使用方法正确.(4)读取参数正确.(5)准备时间:5min(6)操作时间:20min(7)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)连接手操器.(2)实现在线通信.(3)读取变送器参数.(4)清理现场.2)技术要求(1)操作步骤正确.(2)读取的参数正确.(3)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)独立操作.(3)按100分进行评分,然后按鉴定比重10%进行折算.抽签号:__________评分记录表姓名:性别:劳动合同号: 单位_________________________ 试题名称:用手操器在线读取FCX智能变送器参数测试时间:20min考评员签字:二、AA002 HART手持终端的操作1.准备要求1)场地准备(1)考场各项平安举措齐全、标准、无干扰.(2)照明良好,光线充足.4)测量技能说明本工程主要测量考生对HART手持终端器的操作水平. 2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(3)工具、用具使用正确.(4)符合平安操作标准.(5)准备时间:5min.(6)操作时间:30min.(7)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)检查终端电源并上电.(2)正确识别HAR"持终端的键盘.(3)终端与变送器正确接线.(4)利用终端调整变送器参数.(5)利用终端观察变送器参数.2)技术要求(1)操作步骤正确.(2)读取的参数正确.(3)符合平安标准.测试规定说明(1)如操作违章,将停止测试. (2)独立操作.(3)按100分进行评分,然后按鉴定比重10%进行折算.评分记录表姓名: 性别: 劳动合同号: 试题名称:HAR 可持终端的操作抽签号:单位 ___________________考核时间:30min、BA001 JX —300X DCS 静态画面的制作2.准备要求1)场地准备(1)考场各项平安举措齐全、标准、无干扰. (2)照明良好,光线充足. 2)设备准备3)4)测量技能说明本工程主要测量考生制作 JX —300 DCS 静态画面的综合水平.2.操作要求及时限(1)必须穿戴劳动保护用品. (2)必备的工具、用具准备齐全.(3)使用写命令时,注意路径和命名的平安性,检查操作站是否在工程师环境.(4)准备时间:5min . (5)操作时间:40min .(6)提前完成操作不加分,超过规定时间按规定标准评分. 3.操作程序及说明1)操作内容(1)进入JX-300X 组态画面. (2)进入流程图画面. (3)进入操作站设置. (4)按要求绘图,并保存文件. 2)技术要求 (1)操作步骤正确.(2)所绘流程图与给定图形相同. (3)符合平安操作标准. 3)测试规定说明考评员签字: 年 月 日(1)如操作违章,将停止测试.(2)独立操作.(3)按100分进行评分,然后按鉴定比重10%进行折算.抽签号:评分记录表姓名:性别:劳动合同号:单位试题名称:JX —300 DCS静态画面的制作测试时间:40min考评员签字:四、BA002 ST—3000智能变送器现场调整零点和量程的操作1.准备要求1)场地准备(1)考场各项平安举措齐全、标准、无干扰.(2)照明良好,光线充足.2)3)4)5)本工程主要测量考生调整ST-3000智能变送器零点和量程的熟练程度.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(3)在拆线、接线过程中不能带电操作.(4)要先泄压,不能带压操作.(5)准备时间:5min.(6)操作时间:30min.(7)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)与工艺人员联系,将自动切至手动.(2)关三阀组的正负阀,开平衡阀,再翻开排污阀将表内压力泄掉.⑶ 停电泄压,接压力信号发生器.(4)通过卡件给仪表送电.(5)调整零点和量程,检查线性.(6)签写校验单.(7)表复位,投用,通知工艺人员表量程已改好.2)技术要求(1)工具、用具使用正确.(2)操作步骤正确.(3)仪表调试精度符合要求.2)测试规定说明(1)如操作违章,将停止测试.(2)按100分进行评分,然后按鉴定比重10%进行折算.抽签号:__________评分记录表姓名:性别:劳动合同号:单位试题名称:ST—3000智能变送器现场调整零点和量程的操作测试时间:30min日五、BA003光导液位计的投用1.准备要求1)场地准备(1)考场各项平安举措齐全、标准、无干扰.(2)照明良好,光线充足.2)设备准备3)4)测量技能说明本工程主要测量考生对光导液位计投用的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(3)注意罐号应与一次表内标号一致.(4)准备时间:5min.(5)操作时间:30min.(6)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)在一■次表上设定标号.(2)在二次表上输入密码.(3)设定罐号. (4)设上、下限报警值. 2)技术要求(1)工具、用具使用正确. (2)操作步骤正确. (3)符合平安标准. 3)测试规定说明(1)如操作违章,将停止测试. (2)独立操作.(3)按100分进行评分,然后按鉴定比重10%进行折算.评分记录表姓名:性别: 劳动合同号:单位试题名称:光导液位计的投用抽签号:测试时间:30min六、BB001调节阀校验(带定位器的单座调节阀)1.准备要求1)准备要求(1)考场各项平安设施齐全、标准、无干扰.(2)现场有合格的气源,2)设备准备4)测量技能说明本工程主要测量考生的校验技能.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具、材料准备齐全.(3)准备时间:5min.(4)操作时间:30min.(5)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)正确连接校验台气源,校验台输出到定位器输入信号. (2)正确使用校验台. (3)正行程校验. (4)反行程校验. (5)灵敏限的测定. 2)技术要求(1)工具使用方法得当. (2)操作步骤正确.(3)非线性偏差不得超过土 1%. (4)灵敏限不得超过 0.3%. (5)反行程变差不得超过 1%. 3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监护,需要协助可口头向考评员说明.(3)按100分进行评分,然后按鉴定比重 20%进行折算.评分记录表姓名:性别: 劳动合同号:单位试题名称:调节阀校验(带定位器确实单座调节阀)抽签号:测试时间:30min七、BB002电接点压力表的校验1.准备要求1〕准备要求〔1〕考场各项平安设施齐全、标准、无干扰.〔2〕照明良好,光线充足.2〕设备准备3〕4〕5〕测量技能说明本工程主要测量考生对电接点压力表校验根本技能的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、材料准备齐全.(3)校验后仪表到达精度及量程范围要求.(4)电接点动作符合标准要求.(5)准备时间:5min.(6)操作时间:30min.(7)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)电接点压力表外观检查.(2)电气接点绝缘检查.(3)将电接点压力表、标准压力表和加压装置连接好.(4)对电接点压力表进行性能检查、示值校验.(5)拨动上限(或下限)到题目要求值,进行升(降)压操作,检查接点动作情况.(6)填写开关校验报告.(7)撤除校验设施.(8)清理现场.2)技术要求(1)工具使用方法得当.(2)操作步骤正确.(3)管路密封试验符合技术要求.(4)仪表调试精度符合要求.(5)报警偏差应小于允许误差绝对值.(6)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重20%进行折算.抽签号:评分记录表姓名:性别:劳动合同号:单位考评员签字:年月日八、BB003差压开关的校验1.准备要求1〕场地准备〔1〕考场各项平安设施齐全、标准、无干扰.〔2〕照明良好,光线充足.2〕设备准备3〕4〕本工程主要测量考生对差压开关校验根本技能的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、材料准备齐全.(3)校验后仪表到达精度及量程范围要求.(4)开关通断动作符合标准要求.(5)准备时间:5min.(6)操作时间:30min.(7)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)开关外观检查.(2)开关电气绝缘检查.(3)开关做静压密封试验.(4)将开关、标准仪表和加压装置连接好.(5)将压力升(降)至题目要求的设定点,调节开关调整螺钉使之动作,并检查接点动作情况.(6)反复调整设定点使之符合题目要求, 切换差也符合开关设计要求. 假设切换差是可调的, 对特殊要求的要调整切换差.(7)填写开关校验报告.(8)撤除校验设施.(9)清理现场.2)技术要求(1)工具使用方法得当.(2)操作步骤正确.(3)管路密封试验符合技术要求.(4)仪表调试精度符合要求.(5)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重20%进行折算.抽签号:_________评分记录表姓名:性别:劳动合同号:单位试题名称:压力开关的校验测试时间:30min九、BB004水校法校验浮筒液位〔界位〕变送器1.准备要求1〕场地准备〔1〕考场各项平安设施齐全、标准、无干扰.〔2〕照明良好,光线充足.2〕设备准备3〕4〕5)测量技能说明本工程主要鉴定考生对浮筒液位计校验根本技能的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、材料准备齐全.(3)校验后仪表到达精度及量程范围要求.(4)准备时间:5min.(5)操作时间:30 min.(6)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)翻开放空阀和排污阀.(2)仪表回路接线、上电检查.(3)校验灌水设施及标准仪器连接.(4)根据题目要求将变送器确定为0、50%、100%三个校验点.(5)计算出对应各校验点输出的灌水高度.(6)逐次灌水至各校验点对应高度,记录对应的仪表输出电流.(7)逐次放水至各校验点对应高度,记录对应的仪表输出电流.(8)计算变送器的示值误差是否在允许的范围内.(9)如超出允许误差,重复调整零位及量程.(10)填写校验报告.(11)停电后撤除校验设施.(12)清理现场.2)技术要求(1)工具使用方法得当.(2)操作步骤正确.(3)仪表调试精度符合要求.(4)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重20%进行折算.抽签号:_________评分记录表姓名:性别:劳动合同号:单位试题名称:水校法校验浮筒液位〔界位〕变送器测试时间:30min考评员签字:十、BB005电涡流轴位移传感器的校验步骤1.准备要求1)场地准备(1)考场各项平安设施齐全、标准、无干扰. (2)照明良好,光线充足. 设备准备2) 3)4)本工程主要测量考生对电涡流轴位移传感器校验的掌握程度.2.操作要求及时限(1)必须穿戴劳动保护用品. (2)必备的工具、用具准备齐全. (3)注意电源正、负极不能接反. (4)电压表极性不能接反. (5)探头线性范围不小于 2mm (6)灵敏度:8.47V/mm . (7)准备时间:5min . (8)操作时间:30min .(9)提前完成操作不加分,超过规定时间按规定标准评分. 3.操作程序及说明 1)操作内容 (1)接线.(2)正、反行程测定输出值并做好记录. (3)将距离与输出值在纸上用光滑曲线描绘出来. (4)确定该探头的线性应用区结论. (5)签名,填写日期. 2)技术要求(1)工具使用方法得当. (2)操作步骤正确.(3)电压表读数为小数点后三位. (4)符合平安操作标准. 3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明. (3)按100分进行评分,然后按鉴定比重20%进行折算.抽签号: __________评分记录表试题名称:电涡流轴位移传感器的校验步骤 测试时间:30min姓名:性别: 劳动合同号:单位 _________________________H ^一、BC001单座调节阀的定位器安装1 .准备要求1)场地准备(1)考场各项平安设施齐全、标准、无干扰. (2)照明良好,光线充足. 2)设备准备3)4)测量技能说明本工程主要测量考生的安装技能.2 .操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、设备、材料准备齐全. (3)准备时间:5min . (4)操作时间:40min .考评员签字: 年 月 日(5)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)正确连接定位器.(2)正确使用弯管器、锤刀.(3)紫铜管横平坚直,圆弧度无变形.2)技术要求(1)工具使用方法得当.(2)操作步骤正确.(3)正确连接固定定位器.(4)正确使用弯管器、锤刀.(5)紫筒管横平竖直,圆弧度无变形.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监护,需要协助可口头向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算.抽签号: ________评分记录表姓名:性别:劳动合同号:单位试题名称:单座调节阀的定位器安装测试时间:40min考评员签字:十二、BC002热电阻与电缆〔导线〕的接线1.准备要求1〕场地准备〔1〕考场各项平安设施齐全、标准、无干扰.〔2〕照明良好,光线充足.2〕3)4)测量技能说明本工程主要鉴定考生对实际动手接线根本技能的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、材料备齐全.(3)接线质量符合标准及使用要求.(4)准备时间:5min.(5)操作时间:40min.(6)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)校对、检查导线,绝缘电阻符合要求.(2)剪去导线多余的局部.(3)削去线头绝缘,削掉线头氧化层.(4)导线穿入热电阻接线盒.(5)套上线芯标志;线头弯圈.(6)导线与热电阻接线端子固定连接.(7)清理现场.2)技术要求(1)剥线方法得当.(2)接线质量符合技术要求.(3)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算.抽签号: _________评分记录表姓名:性别:劳动合同号:单位试题名称:热电阻与电缆(导线)的接线测试时间:40min 考评员签字:十三、BC003气体涡轮流量计叶轮轴承的清污1.准备要求1) 场地准备(1)考场各项平安设施齐全、标准、无干扰.(2)照明良好,光线充足.2)3)4)测量技能说明本工程主要测量考生对气体涡轮流量计叶轮轴承清污的熟练程度.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(5)准备时间:5min.(6)操作时间:20min.(7)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)准备工作.(2)取出压紧圈.(3)取出导流器.(4)取出叶轮.(5)取出轴承.(6)轴承清污.(7)部件组装.2)技术要求(1)工具、用具使用正确.(2)操作步骤正确.(3)符合平安标准.测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算.抽签号: _________评分记录表姓名:性别:劳动合同号:单位试题名称:气体涡轮流量计叶轮轴承的清污测试时间:20min考评员签字:十四、BC004如何用GEO湿地电阻测试仪测量仪表平安接地电阻〔用四极法〕1)场地准备(1)考场各项平安设施齐全、标准、无干扰.(2)照明良好,光线充足.2)3)4)5)测量技能说明本工程主要测量考生对GEOX接地电阻测量仪的使用情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(5)准备时间:5min.(6)操作时间:30mi.(7)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明4)操作内容(1)确定平安接地接地极的位置,选择适宜距离和位置打下辅助接地极和电压极.(2)正确接线.(3)正确测试和记录.(4)判断结果是否正确,并将线路恢复原状.2)技术要求(1)工具、用具使用正确.(2)操作步骤正确.(3)辅助接地极与电压级距离符合要求.(4)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算.抽签号:__________评分记录表姓名:性别:劳动合同号:单位试题名称:如何用GEOX接地电阻测试仪测量仪表平安接地电阻〔用四极法〕测试时间:30min考评员签字:十五、BC005 TPS系统限制回路的组态步骤1.准备要求1)场地准备(1)考场各项平安设施齐全、标准、无干扰.(2)照明良好,光线充足.2)设备准备3)4)测量技能说明本工程主要测量考生对TPS系统组态的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(3)准备时间:5min.(4)操作时间:50min.(5)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作程序(1)选择输入输出点通道号.(2)进行回路组态.(3)数据存盘、装载.(4)工程师级别.(5)回路运行状态,确认无误后交付操作人员.2)技术要求(1)操作步骤正确.(2)所做组态符合给定要求.(3)所做回路能正常投用.(4)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算.抽签号:__________评分记录表姓名:性别:劳动合同号:单位试题名称:TPS系统限制回路的组态步骤测试时间:50min十六、BD001气动差压变送器的故障检查处理1.准备要求1)场地准备(1)考场各项平安设施齐全、标准、无干扰.(2)照明良好,光线充足.2)设备准备3)4)5)测量技能说明本工程主要鉴定考生对差压变送器常见故障的处理根本技能的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、材料准备齐全.(3)处理后仪表能够满足正常使用要求.(4)准备时间:5min.(5)操作时间:40min.(6)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容11)差压变送器按校验方法接线、供风.22)假设仪表没有输出,那么应依次检查气源压力、放大器皮膜、放大器钢球、喷嘴挡板位置等是否正常,假设不正常,依次排除.(3)假设仪表输出最大,那么应依次检查气源压力、节流孔畅通、喷嘴档板位置等逐项是否正常并对发现的问题进行处理.(4)假设仪表输出振荡,那么检查放大器钢球组装或变送器杠杆机构组装是否合理,调零弹簧是否并圈等,并重新组装再试,直到排除故障.(5)假设仪表指示偏低,那么检查零位是否漂移、量程螺母是否松动等,重新调整巩固.(6)差压变送器静压误差超差,检查测量膜盒组装是否合理,重新组装再试,直到符合要求.(7)故障处理后重新按标准要求校验变送器.(8)计算变送器的示值误差是否在允许的范围内.(9)如超出允许误差,重复调整零位及量程.(10)填写校验报告.(11)撤除校验设施.(12)清理现场.2)技术要求(1)工具使用方法得当.(2)处理故障步骤正确.(3)仪表调试精度符合要求.(4)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算.抽签号:评分记录表姓名:性别:劳动合同号:单位试题名称:气动差压变送器的故障检查处理测试时间:40min十七、BD002热电偶测温的常见故障处理3 .准备要求1)场地准备(1)考场各项平安设施齐全、标准、无干扰. (2)照明良好,光线充足. 2)设备准备3)4)本工程主要鉴定考生对实际处理测温热电偶故障根本技能的掌握情况.4 .操作要求及时限(1)必须穿戴劳动保护用品. (2)必备的工具、用具准备齐全.(3)处理检查故障的方法符合标准及使用要求. (4)准备时间:5min . (5)操作时间:40min .(6)提前完成操作不加分,超过规定时间按规定标准评分. 3.操作程序及说明 1)操作内容(1)假设热电偶所测温度指示偏高或指示偏大,应依次检查限制室接线柜端子处补偿导线是否连接牢固;热电偶接线板处热电偶以及补偿导线连接是否牢固;补偿导线是否开路; 热电偶是否断路;检查补偿导线绝缘电阻是否符合要求等.如果存在问题及时解决.(2)假设热电偶所测温度指示偏低或没有指示,那么应依次检查补偿导线是否有接地或短路现 象;热电偶是否在接线板处有短路现象;补偿导线级性是否接反; 热电偶极性是否接反;热电偶插深不够;热电偶保护管路插深不够等.发现问题就及时解决.(3)清理现场.2)技术要求(1)检查分析故障方法得当.(2)处理结果满足使用要求.(3)质量符合技术要求.(4)符合平安文明施工要求.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算.抽签号:评分记录表姓名:性别:劳动合同号:单位十八、BD003浮筒液位(界位)变送器的故障检查处理1.准备要求1)场地准备(1)考场各项平安设施齐全、标准、无干扰. (2)照明良好,光线充足. 2)设备准备3)准备4)5)测量技能说明本工程主要鉴定考生对电动浮筒注液位计故障处理根本技能的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品. (2)必备的工具、材料准备齐全.(3)故障处理后经校验仪表到达精度及量程范围要求. (4)准备时间:5min . (5)操作时间:40min .(6)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)翻开放空阀和排污阀.(2)仪表回路接线、上电.(3)校验灌水设施及标准仪器连接.(4)根据题目要求将变送器量程确定为0、50% 100%E介校验点.(5)计算出对应各校验点输出的灌水高度.(6)灌水至满量程校验点对应高度,检查仪表输出电流,假设输出电流偏低,应依次检查灌水高度计算是否正确;浮筒安装是否满足使用要求;检查浮筒是否破裂;检查浮筒内是否脏污;扭力杆是否变形、动作不畅;检查压敏元件是否老化、是否松动;浮筒本体是否有倾斜现象等,并就发现的问题加以处理.(7)灌水至满量程校验点对应高度,检查仪表输出电流,假设输出电流偏高或指示最大,那么应依次检查灌水高度计算是否正确;浮筒安装是否满足使用要求;检查浮筒是否脱落裂;扭力杆是否变形、动作不畅;检查压敏元件是否老化、是否松动;并根据判断处理发现的故障.(8)假设仪表上电后没有任何输出,那么应依次检查仪表供电电压是否太低;供电极性是否接反;压敏元件是否松动或损坏;变送器放大板故障等.并就发现的问题加以解决.(9)故障处理后按浮筒校验规程进行零位、量程校验.(10)填写故障分析处理及仪表校验报告.(11)停电后撤除检查校验设施.(12)清理现场.2)技术要求(1)工具使用方法得当.(2)故障检查分析步骤正确.(3)仪表调试精度符合要求.(4)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算抽签号:评分记录表姓名:性别:劳动合同号:单位考评员签字:年月日十九、BD004调节阀动作迟钝的故障排除1.准备要求1)场地准备(1)考场各项平安设施齐全、标准、无干扰.(2)照明良好,光线充足.2)设备准备5)测量技能说明本工程主要测量考生对调节阀故障排除的综合水平.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(3)如阀内为高温、高压、有毒、易腐蚀介质,要有相应的平安举措.(4)准备时间:5min.(5)操作时间:20min.(6)提前完成操作不加分,超过规定时间按规定标准评分.。
仪表技术比武试题库

一、 填空题:
1、所谓安全火花型防爆仪表是指(在正常状态和事故状态下产生的火花能量不足以对周围可燃介质构成点火源 )均为安全火花的仪表。
2、调节器的三个整定参数分别为(比例带 )、(积分时间 )、( 微分时间 )。
3、在比例积分调节器中,积分时间越小,则积分作用越(强 ),微分时间越大,则微分作用越( 强 )。
57、电磁流量计只能测(具有导电性液体 )介质的流量。
58、节流或测量装置有(孔板),(喷嘴),(文丘利管)三种标准形式,都是利用流体流经节流装置时产生的(压力差)而实现流量测量。它与流量成(平方)关系。
59、转子流量计是属于(恒压降)流量计。
60、涡轮流量变送器应(水平)安装。
61、电磁流量计既不是(容积式)流量计,也不是(质量)流量计,而是一种(速度式)流量计。
99、用单法兰液位计测量敞口窗口液位,液位计已校好,后因维护需要,仪表位置下移了一段距离,则仪表指示(上升)。
100、在热电偶测温回路中,如果显示仪表和连接导线两端温度相同,将其接入后热电偶的总电势值(不变)。
101、(蓄电池容量、蓄电池个数、负荷大小)会影响UPS在故障状态下运行时间的长短。
53、A、B两表的绝对误差相同,但A表量程<B表量程,则(B)表准确度大于(A)表。
54、用节流装置测量流量时,节流装置前后可产生与(流量 )对应的(差压)信号,而且两者是(开方)关系。
55、铠装热电偶是把(热点偶丝)、绝缘材料和金属套管三者加工在一起的坚实缆状合体。
56、自动调节系统是具有被调参数(负)反馈的(闭环)系统。它与其他系统的本质区别就在于调节系统有(负反馈)。
47、按误差数值表示的方法,误差可分为(绝对误差 )、(相对误差)、(引用误差 )。
仪表技术比武试题及答案

仪表工技术比武试题一、填空题:1、某仪表的防爆标志为ExiaⅡBT4,那么Ex是(防爆总标志),ia是(本质安全型),ⅡB是(工厂用B级)T4是(温度组别,仪表表面温度不高于135℃).2、节流孔板前的直管段一般要求(10)D,孔板后的直管段一般要求(5)D,为了正确测量,孔板前直管段最好(30~50)D,特别是孔板前有泵式调节阀更如此。
3、误差按出现规律分(系统误差)(疏忽误差)与(随机误差)4、1mmH2O=(9.81Pa) 1mmHg=(133.6Pa)1工程大气压=(9.8065×104 Pa)1atm=(1.033×105 )Pa5、分散控制系统是集(计算机技术)、(控制技术)、(通讯技术)和(CRT技术)为一体的综合性产品。
6、差压液位计的安装,其取压点与液位零点不在同一水平位置时,必须引入(迁移),双法兰变送器测量液位时,法兰在下,无论取压点与液位零点位置如何,必须引入(负迁移)。
7、调节阀的动作方式可分(气开)和(气闭)8、PLC由(主机)(输入组件)(输出组件)(电源组件)和(编程器)几个部分组成9、K型热偶延长型补偿导线材质(镍铬-镍硅)绝缘层颜色(红+黑-)10、用压力表测量液位时,仪表安装的高度应与液位零位的高度(相同),否则应对(高度差)进行修正。
11、压力开关是一种简单的(压力控制装置),当被测压力达到额定值时,压力开关可发出(警报或控制)信号。
12、被测介质低于80℃及2MPa时,可选用(皮)或(橡皮)垫片;低于450℃及5MPa时可选用(石棉)或(铅)垫片;温度及压力或更高时选用(退火紫铜)或(铝)垫片。
13、集散控制系统的组态主要包括(系统组态)、(画面组态)和(控制组态)三种。
14、同一工艺管线上安装T与P测点(压力)测点应在前面。
15、法兰取压的取压孔中心与孔板端面距离是(1英寸)。
16、四种常用测温元件分度号:(E)(K)(B)(Pt100)。
仪表及仪表管安装技术培训理论考试试题

仪表及仪表管安装技术培训理论考试试题一、选择题。
1. 仪表存储的环境温度和相对湿度应在()范围之内,没有腐蚀性气体存在。
A. 16~25℃,小于70%;(正确答案)B. 10~20℃,20%~80%;C. 5~20℃,20%~50%2. 水平直管上两个支架间距应不大于()。
A. 1200mm(正确答案)B. 1400mmC .1500mm3. 3/8″OD仪表管垂直敷设时(标高20米以下)两个支架间距离应不大于()。
A.1200mmB.1400mmC.1700mm(正确答案)4. 对于有抗震要求的仪表管线,使用()膨胀螺栓用卡子直接锚固在墙上。
A.P型(正确答案)B.Q型C.P型或Q型5. 仪表的安装位置应与高能管道保持至少()的距离,并尽可能地远离高能管道。
B.2.5mC.3m(正确答案)6. 两个分别固定的仪表管之间距离要求为()。
A.50mm;;B.30mm(正确答案)C.60mm7. 仪表管进行水压试验时的压力值一般为设计压力的()倍。
A.1.1B.1.25(正确答案)C.1.58. 一般,一次隔离阀的阀杆应()安装(误差小于5°),隔离阀除外。
A.垂直B.水平(正确答案)C.倾斜9. 从根阀到冷凝罐之间敷设仪表管时应该有()的坡度。
A.10%~50%(正确答案)B.2%~50%C.2%~10%10. 管路敷设完毕后,应用( )进行冲洗。
B.水或空气(正确答案)C.蒸汽二、填空题。
1. 弹簧管式压力表利用的是热胀冷缩原理。
()A.对(正确答案)B.错2 仪表可以分为1E级仪表和非1E级仪表。
()A.对B.错(正确答案)3. 仪表管支架可以安装在设备上。
()A.对B.错(正确答案)4. 当仪表管在有保温层的工艺管道附近敷设时,距离工艺管道的最小距离是300mm。
()A.对(正确答案)B.错5. 扶手栏杆,导轨和楼梯等结构上可以用来固定仪表支架。
()A.对B.错(正确答案)6. 仪表管可以平铺或反方向向上倾斜敷设。
题库:仪表技术人员考试试题含答案(最新版)

题库:仪表技术人员考试试题含答案(最新版)仪表技术人员考试试题一、填空题专业基础知识1、转子流量计必须由垂直安装。
2、测量液体压力时,取压点设在管道的下半部,在导压管的最高点应装设集气器,测量气体压力时,取压点设在管道的上半部,在导压管的最低点应装设气液分离器。
3、仪表调校的主要内容调零点、调量程、调线性。
4、当温度取源部件与工艺管道呈倾斜安装时,取源部件应逆着介质流向插入。
5、仪表引压管路的强度和严密性需要试验,当用液体试压时一般应为设计压力的1.25 倍,当用气体试压时一般应为设计压力的1.15 倍。
6、测温元件一般应插入管道越过管道中心5~10mm7、节流孔板前的直管段一般要求 10 D,节流孔板后直管段一般要求 5 D。
8、伴热蒸汽压一般不超过 0.5 MPa 。
9、玻璃液位计是根据连通器原理工作的,翻板式液位计是利用浮子磁性把液位的高低传递给翻板而工作的。
10、仪表电缆保护管敷设应从电缆槽盒的侧面进入,不应从底部或上部进入。
11、仪表电缆保护管敷设连接形式采用螺纹连接,不得采用套管连接。
12、仪表电缆保护管敷设螺纹加工应光滑、完整、无蚀,在螺纹上应以电力复合脂或导电性防锈脂,不得在螺纹上缠麻或缠绝缘胶带及涂其它油漆,螺纹有效啮合扣数不应小于 5 扣。
14、在热电偶温度计中,R100表示为1000℃时的电阻值。
17、翻板式液位计是利用浮子磁性把液位的高低传递给翻板而工作的。
18、现场总线通讯传送的是数字信号,模拟通信传送的是 4~20mA模拟信号。
19、1千克力=9.8牛顿,1MPa=106Pa。
20、测量范围20~100℃的下限值为+20℃,上限值为+100℃,量程为80℃。
21、按误差数值表示的方法,误差可分为绝对误差、相对误差、引用误差。
22、双金属温度计是利用固体受热膨胀的性质而制成的测温仪表,其精度等级为1~2.5级。
23、仪表校准和试验用的标准仪器仪表其基本误差的绝对值不宜超过被校准仪表基本误差绝对值的1/3 。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
仪表技术人员考试试题一、填空题专业基础知识1、转子流量计必须由垂直安装。
2、测量液体压力时,取压点设在管道的下半部,在导压管的最高点应装设集气器,测量气体压力时,取压点设在管道的上半部,在导压管的最低点应装设气液分离器。
3、仪表调校的主要内容调零点、调量程、调线性4、当温度取源部件与工艺管道呈倾斜安装时,取源部件应逆着介质流向插入。
5、仪表引压管路的强度和严密性需要试验,当用液体试压时一般应为设计压力的1.25倍,当用气体试压时一般应为设计压力的1.15倍。
6、测温元件一般应插入管道越过管道中心5~10mm7、节流孔板前的直管段一般要求10D,节流孔板后直管段一般要求 5D。
8、伴热蒸汽压一般不超过0.5MPa 。
9、玻璃液位计是根据连通器原理工作的,翻板式液位计是利用浮子磁性把液位的高低传递给翻板而工作的。
10、仪表电缆保护管敷设应从电缆槽盒的侧面进入,不应从底部或上部进入。
11、仪表电缆保护管敷设连接形式采用螺纹连接,不得采用套管连接。
12、仪表电缆保护管敷设螺纹加工应光滑、完整、无蚀,在螺纹上应以电力复合脂或导电性防锈脂,不得在螺纹上缠麻或缠绝缘胶带及涂其它油漆,螺纹有效啮合扣数不应小于 5扣。
13、G3/4″为管螺纹,其3/4″指的是管的内孔直径。
14、在热电偶温度计中,R100表示为1000℃时的电阻值。
15、可燃气体检测仪和有毒气体检测仪的安装位置应根据所检测气体的密度确定,其密度大于空气时,检测器应安装在距地面200—300mm的位置,其密度小于空气时,检测器应安装在泄露区域的上方的位置。
16、测量过程有三要素:一是测量单位、二是测量方法、三是测量工具。
17、翻板式液位计是利用浮子磁性把液位的高低传递给翻板而工作的。
18、现场总线通讯传送的是数字信号,模拟通信传送的是4~20mA模拟信号。
19、1千克力=9.8牛顿,1MPa=106Pa。
20、测量范围20~100℃的下限值为+20℃,上限值为+100℃,量程为80℃。
21、按误差数值表示的方法,误差可分为绝对误差、相对误差、引用误差。
22、双金属温度计是利用固体受热膨胀的性质而制成的测温仪表,其精度等级为1~2.5级。
23、仪表校准和试验用的标准仪器仪表其基本误差的绝对值不宜超过被校准仪表基本误差绝对值的1/3。
24、调校压力表用的标准表,其绝对误差应小于被校表绝对误差的1/3。
25、有一精度等级为0.5的测温仪表,测量范围为200~600℃,该仪表的允许基本误差为±2℃。
26、若仪表的精度为1级,即允许误差为±1%。
27、校验一块精度为1.5级,量程为6.0MPa的工业压力表,选用的标准压力表的精度0.25级、量程为10MPa。
28、校验仪表时,主要用仪表精度和变差指标来判断仪表是否合格。
29、用万用表测量一个电路的电流,电流表必须和这个电路串联起来。
30、电接点压力表在压力低于下限或压力高于上限时均可发出报警信号。
31、铂热电阻是利用铂丝的电阻随温度的变化而变化的原理设计制作的。
32、用热电偶测量温度时,其连接导线应该使用补偿导线。
33、在自控系统中,仪表位号首位为F代表流量、D代表密度。
34、差压式流量计包括节流装置、导压管、变送器三部分。
35、调节阀由执行机构和阀体部件两部分组成。
36、同一条管线上同时有一次压力一次点和温度一次点,压力一次点在温度一次点的上游侧。
37、管道连接方法很多,仪表安装常用有螺纹连接、法兰连接、焊接连接三种。
38、仪表保护地的电阻一般应小于4Ω。
39、电缆、电线和补偿导线敷设前,应用500V兆欧表测定芯线之间及芯线对绝缘外皮间的绝缘电阻。
40、仪表盘、柜、操作台的型钢底座的制作尺寸,应与盘、柜、操作台相符,其水平度允许偏差为1mm/m,当型钢底座长度大于5m时,全长允许偏差为5mm。
41、单台仪表校准点,应在仪表全程范围内平均取5点,回路试验时,仪表校准点不应少于3点。
42、Pt100铂电阻在0度时的电阻值为100 Ω。
43、仪表调节阀使用的气源压力一般是0.14MPa。
44、兆欧表有三个接线柱其标记符合为L、E、G分别表示线、地、屏。
45、当压力表用于测量高于60℃介质时,一般在压力表之前加装冷凝圈成冷凝管。
46、用单法兰液面计测量开口容器液位,液面计已校好后因维护需要仪表安装位置下移了一段距离,则仪表指示上升。
47、用孔板测量流量,孔板装在调节阀的前面是合理的。
48、在节流装置的流量测量中进行温压补正是修正系统误差。
49、当压力表所测介质具有高温时,安装压力表时为防止高温介质直接进入压力表,必须在压力表前加装冷凝管。
50、压力式温度计主要由温包、毛细管和弹簧管压力计三个基本部分组成。
51、标准孔板的取压方式有角接取压和法兰取压等。
52、安全栅必须安装在控制室内,作为控制室仪表及装置与现场仪表的关联设备,它一方面起信号传输的作用,另一方面它还用于限制流入危险场所的能量。
53、一个简单调节系统由调节对象、变送器、调节器及调节阀四大部分组成。
54、气动调节阀分为气开式和气关式两种形式,有信号压力时阀关,无信号压力时阀开的,是气关式;有信号压力时阀开,无信号压力时阀关的,是气开式。
55、输入信号不变的情况下,输出信号随时间或温度变化而缓慢变化,称为漂移。
56、适用于大口径大流量和浓稠浆液及悬浮粒的场合的控制阀是蝶阀。
57、安装热电偶应使热电偶保护套管端部处于管道中心区域,管道中心区域直径为管道直径的1/3。
580、节流孔板前的直管段一般要求10D,孔板后的直管段一般要求5D,为正确测量,孔板前的直管段最好为(30~50)D,特别是孔板前有泵或调节阀时更是如此。
标准规范:1、《自动化仪表工程施工质量验收规范》GB50131-2007规范要求:在设备或管道上安装取源部件的开孔和焊接工作,必须在设备或管道的防腐、衬里和压力试验前进行。
2、《自动化仪表工程施工质量验收规范》GB50131-2007规范要求:成排盘柜安装要求:每米垂直度允许偏差小于 1.5mm;成列盘面偏差小于 5mm;盘间接缝允许偏差小于 2mm。
3、《自动化仪表工程施工质量验收规范》GB50131-2007规范要求:单独的仪表盘、柜操作台的安装,垂直允许偏差为 1.5mm/m, 水平允许偏差为 1mm/m。
4、《自动化仪表工程施工质量验收规范》GB50131-2007规范要求:电缆、电线的绝缘电阻试验应采用500V兆欧表测量;100V以下的线路应采用250V兆欧表测量。
电阻值不应小于5MΏ。
5、《自动化仪表工程施工质量验收规范》GB50131-2007规范要求:仪表线路与设备及管道绝热层表面的距离应大于200mm,与其他设备和管道表面之间的距离应大于150mm 。
6、《自动化仪表工程施工质量验收规范》GB50131-2007规范要求:电缆槽的开孔方式应采用机械方法. 7、《自动化仪表工程施工质量验收规范》GB50131-2007规范要求:电缆槽采用螺栓连接时,宜用平滑的半圆头螺栓,螺母应在电缆槽外侧,固定应牢靠。
8、《自动化仪表工程施工质量验收规范》GB50131-2007规范要求:液压试验压力应为1.5倍的设计压力,当达到试验压力后,稳压10min,再将试验压力降至设计压力,停压10min,以压力不降,无渗漏为合格。
9、仪表管道的液压试验压力为 1.5倍的设计压力,当达到试验压力后,稳压10min,再将试验压力降至设计压力,稳压10min,以压力不降、无泄漏为合格。
10、当被测压力稳定时,则被测压力正常值应在压力表测量范围的2/3处,当被测压力经常变动时,则其正常值应在压力计测量范围的1/2处。
11、金属保护管采用螺纹连接时,管端螺纹长度不应小于管接头长度的1/2。
12、仪表电缆电线的屏蔽层,应在控制室仪表柜侧接地,同一回路的屏蔽层应具有可靠的电气连接性,不应浮空或重复接地。
13、单台仪表校准点,应在仪表全程范围内平均取5点;回路试验时,仪表校准点不应少于3点。
14、《自动化仪表工程施工质量验收规范》GB50131-2007规范要求:压力试验用的压力表应经检定合格,其准确度不得低于1.5级,刻度满度值应为试验压力的1.5-2.0倍。
15、《自动化仪表工程施工质量验收规范》GB50131-2007规范要求:单台仪表校准点,应在仪表全量程内均匀选取5点,回路试验时,仪表校准点不应少于3点。
16、《自动化仪表工程施工及验收规范》GB50093规范要求:现场仪表的安装位置应符合设计文件的规定,当设计文件未明确时,仪表的中心距操作地面的高度宜为1.20~1.50m;17、《自动化仪表工程施工及验收规范》GB50093规范要求:测温元件安装在易受被测物料强烈冲击的地方,应按设计规定采取防弯曲措施。
18、《自动化仪表工程施工及验收规范》GB50093规范要求:仪表线路当线路周围环境温度超过65℃时,应采取隔热措施。
当线路附近有火源时,应采取防火措施。
19、《自动化仪表工程施工及验收规范》GB50093规范要求:测量和输送易燃易爆、有毒有害介质的仪表管道,必须进行管道压力试验和泄漏性试验。
20、《自动化仪表工程施工及验收规范》GB50093规范要求:敷设仪表电缆时的环境温度不应低于:塑料绝缘电缆0℃;橡皮绝缘电缆-15℃。
21、《自动化仪表工程施工及验收规范》GB50093规范要求:仪表工程连续48h开通投入运行正常后,即具备交接验收条件。
22、《自动化仪表工程施工及验收规范》GB50093规范要求:电缆桥架及电缆导管安装时,金属支架之间的间距应符合设计文件规定;当设计无要求时,电缆桥架水平安装的支架间距宜为1.50~3m,垂直安装的支架间距不大于2m。
23、《自动化仪表工程施工及验收规范》GB50093规范要求:直接敷设电缆的支架间距宜为:当水平敷设时为0.80m;当垂直敷设时为 1.00m。
24、《自动化仪表工程施工及验收规范》GB50093规范要求:电缆桥架安装在工艺管架上时,宜在管道的侧面或上方。
对于高温管道,不得平行安装在其上方。
25、《自动化仪表工程施工及验收规范》GB50093规范要求:气动信号管应采用紫铜管、不锈钢管或聚乙烯、尼龙管。
二、判断题专业基础知识1、气开式调节阀就是随信号压力增加而阀杆行程增大,气关式调节阀就是随信号压力增加而阀杆行程减小。
(×)2、金属保护管采用螺纹连接时,管端螺纹长度不应小于管接头长度的1/2。
(√)3、压力校验泵校验压力表是采用标准表比较法来校验。
(√)4、补偿导线两端头与热电偶和二次表的正负极相接处的温度应保持一致,否则将引起测量误差。
(√)5、在管道中安装孔板时,如果将方向装反指示会变大。
(×)6、压力式温度计是利用物质的压力随温度变化的性质来测温度的。
