3.8RC低通滤波器的设计与测试
低通滤波器电路设计与实现
低通滤波器电路设计与实现一般来说，低通滤波器可以分为无源滤波器和有源滤波器两种。
无源滤波器是由被动元件（如电阻、电容、电感）构成的电路，直接利用被动元件的特性去除高频信号。
有源滤波器则在无源滤波器的基础上加入了主动元件（如运算放大器），增强了滤波器的性能和稳定性。
下面我们以RC无源低通滤波器为例，详细介绍低通滤波器的设计与实现。
RC无源低通滤波器是一种常见的一阶滤波器，由一个电阻R和一个电容C组成。
其基本原理是利用电容的电压延迟特性和电阻的阻性特性来实现滤波的目的。
首先，在设计RC无源低通滤波器时，首先需要确定滤波器的截止频率。
截止频率是指信号通过低通滤波器后，其幅频特性下降到-3dB时的频率。
通常情况下，截止频率可根据应用需求确定。
接下来，我们可以根据截止频率来选择合适的电容C和电阻R的数值。
根据RC滤波器的截止频率公式fc=1/(2πRC)，可以得知，电容和电阻的数值越大，截止频率越低。
因此，在选择电容和电阻时，需要根据截止频率的要求来确定。
例如，假设我们要设计一个截止频率为1kHz的RC无源低通滤波器。
为了简化计算，假设我们选择电容为1μF，求解电阻的数值。
根据截止频率公式fc=1/(2πRC)，我们可以得到R=1/(2πfc*C)。
代入数值，可得R=1/(2π*1000*1*10^-6)=159.2Ω。
因此，我们可以选择最接近该数值的标准电阻值，如160Ω。
在确定好电容和电阻的数值后，我们可以按照如下的图示，将它们组装成一个低通滤波器电路。
```---R------C---```在这个电路中，信号通过电容C后，会在电阻R上形成输出电压。
由于电容对高频信号的通过能力较差，高频成分将被滤除。
而对于低频信号，电容的阻抗相对较低，可以使其更容易通过。
因此，该电路实现了低通滤波的功能。
需要注意的是，实际电路中可能会存在元件的误差、电路的非理想性等因素，这些都可能会对滤波器的性能产生影响。
因此，在设计和实现低通滤波器时，需要对元件进行精确的选取和调试，并结合实际情况进行性能的评估和优化。
实验六 RC低通滤波电路幅频特性的测试与系统模拟
实验六、无源和有源低通、高通、带通、带阻滤波器一、实验目的1、了解RC无源和有源滤波器的种类、基本结构及其特性2、分析和对比无源和有源滤波器的滤波特性二、实验原理1、滤波器是对输入信号的频率具有选择性的一个二端口网络，它允许某些频率（通常是某个频带范围）的信号通过，而其它频率的信号受到衰减或抑制，这些网络可以由RLC元件或RC元件构成的无源滤波器，也可以由RC元件和有源器件构成的有源滤波器。
2、，滤波器可分为低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）和带阻滤波器（BEF）四种。
把能够通过的信号频率范围定义为通带，把阻止通过或衰减的信号频率范围定义为阻带。
而通带与阻带的分界点的频率ωc称为截止频率或称转折频率。
图6-1中的|H(jω)|为通带的电压放大倍数，ω0为中心频率，ωcL和ωcH 分别为低端和高端截止频率。
（a）低通滤波（b）高通滤波（c）带通滤波（d）带阻滤波图6-1 各种滤波器的幅频特性四种滤波器的实验线路如图6-2所示：(a)无源低通滤波器 (b)有源低通滤波器(c) 无源高通滤波器 (d)有源高通滤波器(e)无源带通滤波器 (f)有源带通滤波器(g)无源带阻滤波器 (h)有源带阻滤波器图6-2 几种滤波器的实验线路图3、如图6－3所示，滤波器的频率特性H （j ω），用下式来定义：式中A （j ω）为滤波器的幅频特性，θ(j ω)为滤波器的相频特性。
根据不同的滤波器，可以求出各自滤波器的H （j ω），详细的推导过程及原理，请参照《电路原理》的相关内容。
它们也都可以通过实验的方法来测量。
图6-3 滤波器三、 仪器设备1、实验主板；2、RC 滤波器模块。
四、实验内容及步骤1、滤波器的输入端接正弦信号发生器，滤波器的输出端接输出通道；2、测试无源和有源低通滤波器的幅频特性。
（1）测试RC 无源低通滤波器的幅频特性。
用图6-2（a ）所示的电路，测试RC 无源低通滤波器的特性。
低通滤波器的设计和优化
低通滤波器的设计和优化低通滤波器是一种常见的信号处理器件，用于去除信号中的高频成分，保留低频信号。
在电子领域中，低通滤波器的设计和优化是一项关键任务，本文将介绍低通滤波器的基本原理、常见的实现方法以及优化技术。
一、低通滤波器的基本原理低通滤波器是一种频率选择性滤波器，它可以通过滤波器的截止频率来控制信号中通过的频率范围。
低通滤波器允许低频信号通过而抑制高频信号，常用于信号处理、音频放大、通信系统等应用中。
低通滤波器的原理基于频率响应曲线，其特点是在截止频率以下，信号的衰减较小；而在截止频率以上，则呈现出明显的衰减。
根据不同的要求和应用场景，可以选择各种类型的低通滤波器，如巴特沃斯滤波器、切比雪夫滤波器、埃尔米特滤波器等。
二、低通滤波器的实现方法低通滤波器可以通过多种方式实现，下面介绍两种常见的方法。
1. RC低通滤波器RC低通滤波器是一种简单且常见的实现方法，它基于电容和电阻的组合。
电容的特性是在高频信号下具有较大的阻抗，而在低频信号下具有较小的阻抗。
通过合理选择电容和电阻的数值，可以实现所需的截止频率。
2. 基于操作放大器的低通滤波器除了RC低通滤波器外，还可以使用操作放大器构建低通滤波器。
在这种方法中，操作放大器的反馈网络被设计为低通滤波器，以实现所需的频率响应。
根据反馈电阻和电容的数值，可以调整截止频率和滤波器的品质因子。
三、低通滤波器的优化技术为了进一步提高低通滤波器的性能，可以采用以下优化技术。
1. 选择适当的滤波器类型根据应用需求，选择适当的滤波器类型是优化低通滤波器的第一步。
不同的滤波器类型在频率响应、群延迟等方面有所差异，需根据具体情况进行选择。
2. 优化滤波器参数在设计低通滤波器时，选择合适的滤波器参数对性能具有重要影响。
例如，在RC低通滤波器中，调整电阻和电容的数值可以改变截止频率和衰减特性。
3. 级联和并联滤波器级联和并联滤波器是优化低通滤波器性能的有效方法之一。
通过将多个滤波器级联或并联，可以实现更严格的频率选择性以及更小的衰减。

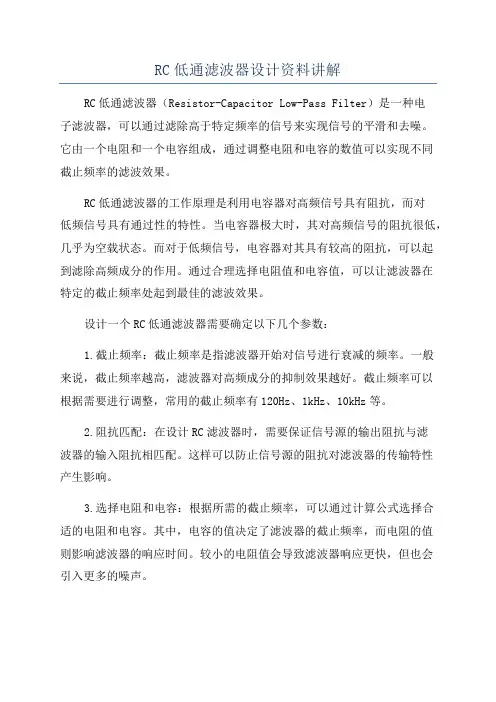

RC低通滤波器设计资料讲解
RC低通滤波器设计资料讲解RC低通滤波器（Resistor-Capacitor Low-Pass Filter）是一种电子滤波器，可以通过滤除高于特定频率的信号来实现信号的平滑和去噪。
它由一个电阻和一个电容组成，通过调整电阻和电容的数值可以实现不同截止频率的滤波效果。
RC低通滤波器的工作原理是利用电容器对高频信号具有阻抗，而对低频信号具有通过性的特性。
当电容器极大时，其对高频信号的阻抗很低，几乎为空载状态。
而对于低频信号，电容器对其具有较高的阻抗，可以起到滤除高频成分的作用。
通过合理选择电阻值和电容值，可以让滤波器在特定的截止频率处起到最佳的滤波效果。
设计一个RC低通滤波器需要确定以下几个参数：1.截止频率：截止频率是指滤波器开始对信号进行衰减的频率。
一般来说，截止频率越高，滤波器对高频成分的抑制效果越好。
截止频率可以根据需要进行调整，常用的截止频率有120Hz、1kHz、10kHz等。
2.阻抗匹配：在设计RC滤波器时，需要保证信号源的输出阻抗与滤波器的输入阻抗相匹配。
这样可以防止信号源的阻抗对滤波器的传输特性产生影响。
3.选择电阻和电容：根据所需的截止频率，可以通过计算公式选择合适的电阻和电容。
其中，电容的值决定了滤波器的截止频率，而电阻的值则影响滤波器的响应时间。
较小的电阻值会导致滤波器响应更快，但也会引入更多的噪声。
4.阻带衰减：设计RC低通滤波器时应考虑阻带衰减的要求。
阻带衰减是指滤波器在截止频率之上的频率范围内，对信号的抑制程度。
较高的阻带衰减可以更好地阻止高频噪声的干扰，但也可能导致传输信号的失真。
在进行RC低通滤波器的设计之前，可以先进行一些理论计算来确定所需的电阻和电容数值。
计算公式为：截止频率f=1/(2πRC)其中，f为截止频率，R为电阻值，C为电容值。
然后，根据计算的结果选择合适的标准电阻和电容数值进行搭配。
可以使用表格或在线工具来快速找到合适的数值组合。
常见的电阻和电容值有标准数值系列，如E12、E24、E96等。
实验八 RC滤波电路的设计与测试改09
实验八 RC 滤波电路的设计与测试一、实验目的：1．初步学会RC 低通、高通、带通滤波电路的设计方法2．通过仿真加深对RC 低通、高通、带通滤波电路特性的了解。
3．掌握仿真软件“AC 分析”的使用方法二、预习要求1. 复习一阶RC 低通、高通、带通滤波电路的有关知识2. 根据给出的截止频率算出RC 低通滤波电路、高通滤波电路的电阻和电容值3．根据给出的中心频率算出RC 带通滤波电路的电阻和电容值。
三、实验原理1、RC 低通滤波电路RC 低通滤波电路如图1所示，电路的传递函数为：图1 RC 低通电路()1iU H j U R j RCωω==+幅频特性为：()H j ω=相频特性为： φ(ω)= φu0－φui ＝－arctg ωRC RC 低通滤波电路的频率特性曲线如图2所示：从幅频特性曲线可知，RC 低通滤波电路具有通低频阻高频的作用，当输入正弦信号的幅值保持不变，而频率由小到大增加时，对应频率越低的输入信号，输出电压的值越大，对应于频率越高的输入信号，输出电压的值越小，因此低频的正弦信号比高频的正弦信号更容易通过这个网络。
从相频特性曲线可知，随着ω从零向∞增加，输入信号与输入信号的相位差φ(ω)由00单调地趋向于－900。
由于φ(ω)总是负值，说明输出电压总是滞后于输入电压的，滞后的角度在00到900之间，具体数值由ω决定。
在滤波电路的幅频特性曲线中，把输出电压的幅度从最大值下降到最大值的0.707倍时所对应的角频率定义为截止角频率（临界角频率、3分贝频率），记为ωc 。
在RC 低通滤波电路的幅频特性中，角频率从0到ωc 的频率范围称为低通滤波电路的通频带，角频率大于ωc 的频率范围称为低通滤波电路的阻带。
RC 低通电路的截止角频率ωc 为：图2频率特性曲线RC （a ）幅频特性曲线 －900φ(ω－451c RCω=与ωc 对应的频率称为截止频率f c ：2、RC 高通滤波电路RC 高通滤波电路如图3所示：RC 高通滤波电路的传递函数为：其幅频特性为：相频特性为：图3 RC 高通电路()111iU H j U jRCωω==-0()901arctg CRarctgCRϕωωω=-=()H j ω=122c c f RCωππ==RC 高通滤波电路的频率特性曲线如图4所示：从图4幅频特性曲线可知，RC 高通滤波电路具有通高频阻低频的作用，当输入正弦信号的幅值保持不变，而频率由小到大增加时，对应频率越低的输入信号，输出电压的值越小，对应频率越高的输入信号，输出电压的值越大，因此频率高的正弦信号比频率低的正弦信号更容易通过这个网络。
低通滤波器设计实验报告
低通滤波器设计实验报告实验报告：低通滤波器设计实验一、引言二、实验目的1.了解低通滤波器的工作原理；2.学习设计并实现一个基本的低通滤波器；3.掌握滤波器的性能指标及测试方法。
三、实验原理（插入低通滤波器的频率特性图）低通滤波器的频率特性通常由三个主要指标来描述：截止频率、通带增益和阻带抑制。
截止频率是指在该频率上，滤波器输出信号的幅度下降到输入信号幅度的一半。
通带增益是指在截止频率以下，滤波器对信号的放大倍数。
阻带抑制是指在截止频率以上，滤波器对信号的削弱。
根据实验要求，我们将设计一个RC低通滤波器。
RC低通滤波器使用一个电阻-电容（RC）电路来实现滤波功能。
其理论的3dB截止频率可由以下公式计算得出：f_c=1/(2πRC)四、实验步骤1.根据实验要求，选择合适的电阻R和电容C的数值。
推荐选择R为1kΩ，C为1uF；2.连接电阻和电容组成RC低通滤波器电路；3.输入测试信号，通过滤波器；4.测试输出信号，并记录测量值；5.使用示波器观察输入和输出信号的波形，比较滤波效果。
五、实验结果实验中我们选择了电阻值为1kΩ，电容值为1uF的RC低通滤波器进行设计。
通过实验测试，我们在输入方波信号中观察到了明显的滤波效果。
输出信号的高频分量被滤除，输出波形更加平滑。
使用示波器测量了输入和输出信号的幅度并记录如下：（插入输入输出信号的幅度测量表）根据测量结果，我们可以计算出滤波器的截止频率为：（计算结果）。
通过观察示波器上的波形，我们发现输出信号的幅度在截止频率以下保持稳定放大，而在截止频率以上则逐渐衰减。
六、实验总结通过本次实验，我们了解了低通滤波器的基本原理，并设计并实现了一个基本的RC低通滤波器。
通过观察示波器上的波形和测量输出信号的幅度，我们判断滤波器的截止频率和滤波效果。
本次实验的结果表明，RC低通滤波器可以有效滤除输入信号中的高频分量，从而实现对低频信号的保留。
滤波器的截止频率和增益等参数可以通过选择合适的电阻和电容数值来实现。
RC滤波器的设计
1)一阶RC低通滤波器
RC低通滤波器的电路及其幅频、相频特性如下图所示。
设滤波器的输入电压为ex输出电压为ey，电路的微分方程为：
这是一个典型的一阶系统。
令=RC，称为时间常数，对上式取拉氏变换，有：
其幅频、相频特性公式为：
分析可知，当f很小时，A(f)=1，信号不受衰减的通过；当f很大时，A(f)=0，信号完全被阻挡，不能通过。
2)一阶RC高通滤波器
RC高通滤波器的电路及其幅频、相频特性如下图所示。
设滤波器的输入电压为ex输出电压为ey，电路的微分方程为：
同理，令=RC，对上式取拉氏变换，有
或
其幅频、相频特性公式为：
分析可知，当f很小时，A(f)=0，信号完全被阻挡，不能通过；当f 很大时，A(f)=1信号不受衰减的通过.
3)RC带
通滤波器
RC带通滤波器可以看作为低通滤波器和高通滤波器的串联，其电路及其幅频、相频特性如下图所示。
其幅频、相频特性公式为：H(s) = H1(s) * H2(s)式中H1(s)为高通滤波器的传递函数，H2(s)为低通滤波器的传递函数。
有：
这时极低和极高的频率成分都完全被阻挡，不能通过；只有位于频率通带内的信号频率成分能通过。
须要注意，当高、低通两级串联时，应消除两级耦合时的相互影响，因为后一级成为前一级的“负载”，而前一级又是后一级的信号源内阻．实际上两级间常用射极输出器或者用运算放大器进行隔离．所以实际的带通滤波器常常是有源的．有源滤波器由RC调谐网络和运算放大器组成．运算放大器既可作为级间隔离作用，又可起信号幅值的放大作用．。
滤波器 实验报告
滤波器实验报告滤波器实验报告引言：滤波器是电子学中常用的一种设备，用于去除信号中的噪声或者选择特定频率范围的信号。
本实验旨在通过设计和实现不同类型的滤波器来研究其性能和应用。
一、低通滤波器低通滤波器是最常见的一种滤波器，其作用是通过去除高频信号，只保留低频信号。
在本实验中，我们设计了一个RC低通滤波器。
通过选择合适的电容和电阻值，我们可以调整滤波器的截止频率。
实验结果表明，当截止频率较低时，滤波器可以有效地去除高频噪声，但会对低频信号造成一定的衰减。
而当截止频率较高时，滤波器对低频信号的衰减较小，但对高频噪声的去除效果较差。
二、高通滤波器高通滤波器与低通滤波器相反，其作用是通过去除低频信号，只保留高频信号。
在本实验中，我们设计了一个RL高通滤波器。
通过选择合适的电感和电阻值，我们可以调整滤波器的截止频率。
实验结果表明，当截止频率较低时，滤波器可以有效地去除低频信号，但会对高频信号造成一定的衰减。
而当截止频率较高时，滤波器对高频信号的衰减较小，但对低频信号的去除效果较差。
三、带通滤波器带通滤波器是一种可以选择特定频率范围的信号的滤波器。
在本实验中，我们设计了一个LC带通滤波器。
通过选择合适的电感和电容值，我们可以调整滤波器的中心频率和带宽。
实验结果表明，当中心频率与信号频率相近时，滤波器可以有效地选择特定频率范围的信号。
而当中心频率与信号频率相差较大时，滤波器对信号的选择效果较差。
四、陷波滤波器陷波滤波器是一种可以去除特定频率的信号的滤波器。
在本实验中，我们设计了一个RC陷波滤波器。
通过选择合适的电容和电阻值，我们可以调整滤波器的陷波频率。
实验结果表明，当陷波频率与信号频率相近时，滤波器可以有效地去除特定频率的信号。
而当陷波频率与信号频率相差较大时，滤波器对信号的去除效果较差。
结论：通过本实验，我们深入了解了滤波器的原理、性能和应用。
不同类型的滤波器在信号处理中有着不同的作用，可以根据需要选择合适的滤波器来实现信号的处理和优化。
RC低通滤波器设计
RC低通滤波器设计首先，让我们了解RC低通滤波器的工作原理。
RC低通滤波器由一个电阻（R）和一个电容（C）组成。
它利用RC电路的特性，通过电阻和电容之间的充放电时间常数来滤除高频噪声。
在RC低通滤波器的设计中，有几个重要的参数需要考虑。
首先是截止频率（cutoff frequency），表示滤波器开始滤除高频信号的频率。
截止频率可以通过以下公式计算：fc = 1 / (2πRC)其中，fc表示截止频率，R表示电阻值，C表示电容值。
其次是滤波器的阶数（order of the filter），表示滤波器在截止频率以上如何滤除高频信号。
阶数越高，滤波器的滤波效果越好。
常见的RC低通滤波器阶数为1和2阶。
在设计RC低通滤波器时，首先需要确定所需的截止频率和阶数。
然后，选择合适的电阻和电容值以满足设计需求。
在选择电阻值方面，一般选择较大的电阻值，以增加截止频率的精度。
电阻值的选择应考虑到电路的功耗和输入输出阻抗的要求。
在选择电容值方面，一般选择较小的电容值，以便电容器充放电的时间常数较短。
电容值的选择要考虑到滤波器的响应时间和频率范围。
此外，还应考虑电阻和电容的可用性和成本。
常见的电阻和电容值可以在电子元器件供应商的规格表中找到。
设计完RC低通滤波器后，还需要验证其性能。
可以通过使用电子设计自动化（EDA）软件进行仿真，或使用实际的电子元器件进行实验来验证滤波器的性能。
总结起来，RC低通滤波器是一种常见的电子滤波器，适用于滤除高频信号。
在设计RC低通滤波器时，需要考虑截止频率、阶数和电阻、电容值的选择。
设计完成后，可以通过仿真或实验来验证滤波器的性能。
RC低通滤波器设计
R C低通滤波器1、电路的组成
所谓的低通滤波器就是允许低频信号通过，而将高频信号衰减的电路，RC低通滤波器电路的组成如图3-17所示。
2、电压放大倍数
令
（
（
通电路的相频特性。
在电子电路中，描述电路幅频特性和相频特性的单位通常用对数传输单位分贝。
3、对数传输单位分贝（dB）的定义
在电信号的传输过程中，为了估计线路对信号传输的有效性，经常要计算的值。
式中的P0和P i 分别为线路输出端和输入端信号的功率。
当多级线路相串联时，总的的值为：
对上式取对数可简化计算，利用对数来描述的，被定义为对数传输单位贝尔（B）。
即
（3-22）
贝尔的单位太大了，在实际上通常用贝尔的十分之一为计量单位，称为分贝（dB）。
即，1B=10dB。
（
P
（3-25）
由上式可得通带截止频率f P的物理意义是：因低通电路的增益随频率的增大而下降，当低通电路的增益下降了3dB时所对应的频率就是通带截止频率f P。
若不用增益来表示，也可以说，当电路的放大倍数下降到原来的0.707时所对应的频率。
对于低通滤波器，该频率通常又称为上限截止频率，用符号f H来表示。
根据f P的定义可得f H的表达式为：
（3-26）
（2）当f>10f P时
当f>10f P时，式3-24中的项比10大,公式中的1可忽略,式3-24的结果为
项比。
低通滤波器的设计
低通滤波器的设计低通滤波器是一种常用的信号处理器件，其作用是通过滤除高频信号成分，仅保留低频信号成分。
低通滤波器被广泛应用于音频处理、通信系统、图像处理等领域。
本文将详细介绍低通滤波器的设计原理、常见类型和设计方法。
一、设计原理：低通滤波器的设计原理基于频率响应的概念。
频率响应是描述滤波器在不同频率上的输出响应的函数。
在低通滤波器中，我们希望将高频信号抑制掉，只保留低频信号。
频率响应可以通过滤波器的幅频特性来表示，即滤波器的输出信号幅度对不同频率信号的响应。
二、常见类型：1.RC低通滤波器：RC低通滤波器是一种基本的被动滤波器。
它由一个电阻和一个电容构成，具有简单的电路结构和较低的成本。
RC低通滤波器的主要特点是随着频率的增加，输出信号幅度逐渐减小。
2.LC低通滤波器：LC低通滤波器是由L（电感）和C（电容）两个元件组成的被动滤波器。
它具有较高的品质因数和较低的阻抗。
LC低通滤波器可以用于更高频率范围的信号处理，并具有较好的抑制高频噪声和干扰的能力。
3. Butterworth 低通滤波器：Butterworth 低通滤波器是一种常用的模拟滤波器，其特点是在通带中幅值基本保持不变，而在截止频率附近有较平坦的过渡带和陡峭的阻带边缘。
Butterworth 低通滤波器的频率响应可以通过林肯图、巴特沃斯图等图形来表示。
三、设计方法：设计一个低通滤波器需要确定以下几个参数：截止频率、滤波器类型、阶数和电路元件选择。
1.确定截止频率：截止频率是指滤波器开始起作用且对信号进行衰减的频率。
根据应用需求和信号频谱，选择一个适当的截止频率。
2. 选择滤波器类型：根据应用需求和技术要求，选择合适的滤波器类型，如RC滤波器、LC滤波器、Butterworth滤波器等。
3.确定阶数：滤波器的阶数是指滤波器的输出与输入之间的数量关系。
阶数越高，滤波器的带宽越窄。
根据应用需求和系统性能要求，确定一个适当的阶数。
4.选择电路元件：根据设计参数和理论计算，选择合适的电阻、电容、电感等元件。
RC低通滤波器设计
RC矮通滤波器之阳早格格创做
1、电路的组成
所谓的矮通滤波器便是允许矮频旗号通过，而将下频旗号衰减的电路，RC矮通滤波器电路的组成如图3-17所示.
2、电压搁大倍数
正在电子技能中，将电路输出电压与输进电压的比定义为电路的电压搁大倍数，或者称为传播函数，用标记Au去表示，正在那里Au为复数，即
令，则
（3-19）
的模战幅角为
（3-20）
（3-21）
式3-19称为RC矮通电路的频响个性，式3-20称为RC 矮通电路的幅频个性，式3-21称为RC矮通电路的相频个性.正在电子电路中，形貌电路幅频个性战相频个性的单位通时常使用对于数传输单位分贝.
3、对于数传输单位分贝（dB）的定义
正在电旗号的传输历程中，为了预计线路对于旗号传输
的灵验性，时常要预计的值.式中的P0战Pi分别为线路
输出端战输进端旗号的功率.当多级线路相串联时，总的
的值为：
对于上式与对于数可简化预计，利用对于数去形貌的
，被定义为对于数传输单位贝我（B）.即
（3-22）
贝我的单位太大了，正在本质上通时常使用贝我的格外之一为计量单位，称为分贝（dB）.即，1B=10dB.
果为
（????）
（????）
（????）
（????）
（????）
图3-18的上部是幅频个性，下部是相频个性.幅频个性中的直线是按3-24式绘的波特图，合线则是利用0dB线战十倍频20dB线所做的近似绘法。
电子科大电子实验RC低通滤波器的设计与测试
三、实验内容
现代电子技术实验
1. 幅频和相频特性的测量
2. 幅频和相频特性曲线
3. 定量画出在2fc时，输入和输出的相 位差波形
国家工科电工电子基础教学基地
国家级实验教学示范中心
现代电子技术实验
1. 幅频和相频特性测量
自建RC低通滤波器，输入Ui=1V的正弦信号，完成下表：
频率 （Hz）
0.01 fc
+
双
+
口
Ui
网
U0
-
络
-
f 101 102 103 104 105 106 c
lfg f
带宽可由输出电压从最大值下 降到0.707倍时的频率来定义
工程上横轴采用对数坐标
5. 点频法测量相频特性曲线：
现代电子技术实验
() U0 Ui
X1 360
X
双迹法（截距法）测量相位差
现代电子技术实验
实验八 RC低通滤波器的设计与测试
国家工科电工电子基础教学基地
国家级实验教学示范中心
现代电子技术实验
预习情况检查
1.如何用电阻和电容构成低通滤波器？ 2.低通滤波器的转折频率与RC的关系？ 3.截至频率是多少？
国家工科电工电子基础教学基地
国家级实验教学示范中心
一.实验目的
现代电子技术实验
其中
H ( j) U0
Ui
………… 转移函数的幅频特性
() U0 Ui ………… 转移函数的相频特性
现代电子技术实验
2.一阶RC低通滤波电路
转移函数:
1
H ( j) U0 jC 1
Ui R 1 1 jR其幅频特性
问题一探究一阶RC有源低通滤波器的截止角频率WC=1RC,实验图如下
问题一:探究一阶RC有源低通滤波器的截止角频率W C=1/RC，实验图如下：答：实验采用的是3.88V的正弦输入波，R1=2千欧姆（实测1.97千欧姆），R2=91欧姆（实测90.5欧姆）C2=2.2uf（实测 2.2uf)。
输出理论值经过计算为V0=R2*V/R1=91*3.88/2000=0.17654V.。
理论截止频率f=1/(R2C2*2*3.1415)=794.98HZ。
此时理论对应幅值为0.707V0=0.707*0.17654=0.12481378V。
实验图像如下;下表是不同频率下的输出幅值：166.3 276.1 381.9 513.7 600.9 718.2 794.2频率（赫兹）171.0 164.5 156 146.5 138.0 131.8 128.0幅值（毫伏）由表可以看出随着频率的增大，输出幅值偏离理论176.54MV越大。
在794.2HZ时幅值为128.0MV，与理论值124.81MV接近，表明W C=1//RC,是该电路的理论角频率。
由电路图可以看出，当输入信号的频率很小时，C2的阻抗很大与R2并联后越接近R2，所以在很低频时，输出幅值与输出幅值的关系很接近R2/R1,当输入信号的频率增大时，C2的阻抗变小，与R2并联后接近C2，因此不满足R2/R1,而是小于此比值（因为C2<R2)。
问题二：实验与上图相同，但实验时将信号发生器的输出探头线和示波器的输入探头线交换使用，解释实验现象。
答：实验所用的器件参数不变，交换探头线后实验图像：下表是不同频率下的输出幅值：频率（赫兹）249.5 185.5 595 685.4 712 788 1000 2000幅值（毫伏）16.4 145.5 134.0 126.0 121.6 117.0 112.0 70.5由表可以看出，同上表具有相同的变化规律，即：随着输入信号的频率的增大，输出幅值呈减少趋势，与上表不同的是：输出幅值随信号频率增大而衰减的程度比实验一结果大，在685.4HZ时，就衰减到理论截止频率124.8MV左右。
(2023)RC有源滤波器实验设计报告(一)
(2023)RC有源滤波器实验设计报告(一)(2023)RC有源滤波器实验设计报告实验背景在电子学中，滤波器是指能够通过对信号进行处理，使得希望留下的频率成分通过，而不希望的频率成分则被滤去的电路模块。
而RC有源滤波器是一种基于滤波器理论的电路，其能够对信号进行滤波和放大。
实验目的本实验旨在通过设计和制作RC有源滤波器，进一步深化学生对滤波器理论的理解和应用。
实验材料•电阻•电容•运算放大器•信号源•示波器•电源等实验步骤1.根据所需的滤波器类型，设计电路图和信号频率，选择相应的电阻和电容。
2.搭建电路并连接至信号源和示波器。
3.调节滤波器的增益和截止频率，得到所需的滤波效果。
4.观察滤波器输入和输出信号的波形和频谱，并记录实验数据。
实验结果通过本次实验，我们成功地制作出了RC有源滤波器，并得出了滤波器的截止频率和增益等参数。
实验结果表明，RC有源滤波器能够对信号进行滤波和放大，取得了良好的效果。
实验总结RC有源滤波器是一种基于滤波器理论的电路，其具备了较好的滤波和放大效果。
通过本次实验，我们深化了对滤波器理论的理解和应用，并学会了制作RC有源滤波器的基本方法。
该实验不仅有助于培养学生的实验能力，更有助于提升其电子学理论的学习水平。
实验注意事项1.实验过程中需注意电路的接线和电源的选取，以保证实验的安全。
2.在调节滤波器参数时，需注意示波器的设置和测量方法，以避免误差。
3.实验结束后，应将电路拆除并清理实验现场，以便下次实验。
实验拓展1.本次实验所制作的RC有源滤波器为低通滤波器，可尝试制作高通、带通、带阻等滤波器，探究其不同的滤波特性。
2.可研究其他有源滤波器结构及其特性，如Sallen Key滤波器等。
3.可将滤波器与其他电路组合，如振荡器、放大器等，探究其在电子学中的应用。
参考文献1.王峰, 赵秀平, 崔腾飞. 电子线路基础实验教程[M]. 南京: 东南大学出版社, 2016.2.Horowitz P, Hill W. The Art of Electronics[M]. 二版.Cambridge: Cambridge University Press, 1989.3.Sedra A S, Smith K C. Microelectronic Circuits[M]. 七版.Oxford: Oxford University Press, 2015.结语本次实验是一次基于滤波器理论的实验，其通过设计和制作RC有源滤波器，使学生进一步加强对电子学理论的理解和应用。
RC低通滤波器的设计与测试
RC低通滤波器的设计与测试设计RC低通滤波器的步骤如下：1. 确定截止频率（cutoff frequency）：截止频率是指滤波器开始对输入信号进行滤波的频率。
截止频率由用户根据应用需求确定。
2.选择电阻（R）：电阻的值决定了滤波器的增益和频率响应。
通常建议选择一个合适的标准值，如1kΩ或10kΩ。
3.选择电容（C）：电容的值也会影响滤波器的频率响应。
电容的值可以通过以下公式计算：-C=1/(2πfR)其中，C为电容的值，f为截止频率，R为电阻的值。
4.搭建电路：根据计算得到的电阻（R）和电容（C）的值，搭建RC低通滤波器的电路。
将电阻和电容连接起来，连接方式为一个端口连接到输入信号，另一个端口连接到地线。
这样就完成了RC低通滤波器的搭建。
5.测试滤波器：使用信号发生器产生各种频率的信号输入到滤波器中。
通过示波器或频谱仪监测滤波器的输出信号，以确保滤波器按照预期的方式过滤了高频信号。
需要注意的是，设计RC低通滤波器时，还需注意以下几点：1.阻抗匹配：输入信号和滤波器的输入端阻抗要相匹配，以保证信号传输的正确性和滤波器的工作稳定性。
2.降低功耗：在电阻（R）的选择中，应尽可能选择较高的阻值，以减少功耗。
3.更精确的设计：如果需要更精确的设计，可以考虑使用其他滤波器类型，如多级RC低通滤波器或更复杂的激励响应滤波器。
总结起来，设计和测试RC低通滤波器需要确定截止频率，选择合适的电阻和电容值，搭建电路，并通过信号发生器和示波器对滤波器进行测试。
通过这个过程，可以得到一个滤波效果良好的RC低通滤波器。
RC低通有源滤波器课程设计
模拟电子实验设计
二阶RC有源低通滤波器
1.设计指标及要求：
1、截止频率fc=1kHz
2、带外衰减速率大于-30dB/10倍频
3、电压增益Av=2
2. 设计方案：
二阶RC有源滤波器的功能是让一定频率的信号通过，而急剧衰减或抑制此频率范围外的信号。
常用的电路有电压控制电压源（VCVS）和无限增益多路反馈（MFB）电路。
无限增益多路反馈（MFB）电路的优点是电路有倒相作用，使用元器件较少，但增益调节对其性能参数会有影响，故应用范围比VCVS电路要小，本设计采用电压控制电压源（VCVS）电路，其优点是电路性能稳定，增益容易调节。
uA741的管脚图如图1：
图1
2.1 电路图如图2：
PS:双击获取文档，ctrl+A,ctrl+C，然后粘贴到word即可。
未能直接提供word版本，抱歉。
低通滤波器的设计与分析
低通滤波器的设计与分析在信号处理领域，滤波器是一种常用的设备，用于选择性地通过或抑制特定频率的信号。
其中，低通滤波器是一类常见的滤波器，它可以通过滤除高频信号而保留低频信号，被广泛运用于音频处理、通信系统以及传感器技术等领域。
低通滤波器的基本原理低通滤波器的设计目的是滤除输入信号中高于一定频率的成分，只保留低于该频率的信号成分。
低通滤波器可以通过电路元件或数字算法实现。
在电路中，常见的低通滤波器设计包括RC滤波器、RL滤波器、二阶巴特沃斯滤波器等。
这些滤波器的基本原理是通过电容、电感和电阻的组合，构造一个频率特性使得高频分量被抑制，而低频信号透过。
设计者可以根据具体需求选择不同类型的滤波器。
在数字信号处理中，低通滤波器通过数字滤波算法实现，如FIR（有限脉冲响应）滤波器和IIR（无限脉冲响应）滤波器。
这些滤波器可以根据设计要求确定滤波器的阶数、截止频率等参数，灵活地调节滤波器的性能。
低通滤波器的设计步骤设计低通滤波器的关键步骤包括确定滤波器类型、选择合适的滤波器结构、确定截止频率和设计滤波器参数等。
首先，根据需求明确选择滤波器的类型，例如模拟滤波器或数字滤波器，并选择合适的结构。
其次，确定设计要求中的截止频率，即高频信号被滤除的频率，这将直接影响到滤波器的性能。
接下来，根据滤波器类型和截止频率，计算滤波器的参数，例如电路元件数值、数字滤波器的系数等。
最后，进行滤波器的仿真分析和实际实现，验证设计的性能和有效性。
低通滤波器的应用低通滤波器在实际应用中有着广泛的用途。
在音频处理领域，低通滤波器常用于音乐和语音信号的处理，去除高频噪声并提取出清晰的声音。
在通信系统中，低通滤波器用于信号调理和解调，保证通信信号的稳定传输。
在传感器技术中，低通滤波器可以帮助传感器滤除噪声，提高信号的精准度和可靠性。
综上所述，低通滤波器作为一种重要的信号处理工具，在各种领域都有着重要的应用和意义。
通过合理设计和分析，可以有效地实现信号的处理和提取，为各种系统的性能提升和优化提供帮助。
实验五 RC有源低通和带阻滤波器的设计
实验五RC有源低通与带阻滤波器的设计（设计性实验）内容提要：设计一阶有源低通滤波电路、计算选取电路的各元件参数并调试；设计二阶带阻滤波电路、计算选取电路的各元件参数并调试。
1. 实验目的(1) 掌握滤波电路频率特性的测量方法和主要参数的调整方法；(2) 了解频率特性对信号传输的影响，了解滤波电路的应用；(3) 巩固有源滤波电路的理论知识，加深理解滤波电路的作用。
2. 实验电路与说明有源滤波器是一种重要的信号处理电路，它可以突出有用频段的信号，衰减无用频段的信号，抑制干扰和噪声信号，达到选频和提高信噪比的目的。
实际使用时，应根据具体情况选择低通、高通、带通或带阻滤波器，并确定滤波器的具体形式。
有源滤波器实际上是一种具有特定频率响应的放大器。
3. 实验内容与步骤(1) 一阶有源低通滤波电路一阶有源低通滤波电路如图4.1所示。
操作步骤如下：①启动EWB，输入并保存图4.1所示电路。
②测试准备：输入幅度1V、1kHz的正弦波，运行电路，用示波器观察u s、u o的波形，以确保电路正常工作。
(更正：C=2.2nF)图 4.1 一阶有源低通滤波电路③观测并调整频率特性测量幅频特性：按表4.1要求用波特图仪测量幅频特性，观察电位器RP2和电容C大小对截止频率f H的影响，观察电位器RP1大小对低频增益A u f的影响。
表4.1 测量分析一阶有源低通滤波电路的幅频特性测试条件（U sm=1V）A u f/dB f H/kHzRP2/kΩC/nF RP1/kΩ测量值理论值测量值理论值9.1 2.2 1009.1 22 1009.1 2.2 505 2.2 100(2) 100Hz二阶带阻滤波电路100Hz二阶带阻滤波电路如图4.2所示。
操作步骤如下：①输入并保存图4.2所示电路。
②用波特图仪测量幅频特性。
a.测量并记录通带增益和带阻滤波频率。
③观察干扰信号和带阻滤波电路的滤波效果。
a．图4.2中干扰信号u d为0.2V、100Hz的正弦波，有用信号u s为1V、10Hz的正弦波，电路的输入信号u i由这两者叠加而成，因此，对有用信号而言，干扰信号视为高频干扰，用示波器观察这种高频干扰波形的特点，并定性记录波形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
0.707
ui
﹣
C
uo
﹣
其幅频特性
H ( j ) 1 1 c
带宽：0 c
称为转折 频率
c
5
国家工科电工电子基础教学基地
RC低通滤波器的设计与测试
国 家 级 实 验 教 学 示 范 中 心
现代电子技术实验
3. 一阶RC低通滤波电路
转移函数:
R
﹢
1 U 1 jC H ( j ) 0 Ui R 1 1 j RC jC
国 家 实 验 教 学 示 范 中 心
现代电子技术实验
实验内容
1. 幅频和相频特性测量 • 自建RC低通滤波器（R可选1kΩ，2k Ω ， C可选0.1 μF 、0.01 μF 、0.047μF），输 入Uie=1V(有效值)的正弦信号，完成下表：
频率 （Hz）
100Hz 0.1 fc 0.5fc
2
国家工科电工电子基础教学基地
RC低通滤波器的设计与测试
国 家 级 实 验 教 学 示 范 中 心
现代电子技术实验
一.实验目的
了解低通滤波器的频率特性； 掌握频率特性曲线的点频测试方法；
进一步掌握示波器、函数发生器、晶体管毫伏 表的使用方法
掌握一阶RC低通无源滤波电路的设计方法
3
国家工科电工电子基础教学基地
现代电子技术实验
5. 点频法测量相频特性曲线：
利用各个频点处所测量的相位差，在φ-f 坐 标上画出相频特性曲线。
Ｕ
() U0 Ui
X1 360 X
u1
u2
A B
O
C D
t
测试相位差时，保持CH1、 X1 CH2的扫描时基线重合。
X
9
国家工科电工电子基础教学基地
RC低通滤波器的设计与测试
() U0 Ui …………
4
国家工科电工电子基础教学基地
RC低通滤波器的设计与测试
国 家 级 实 验 教 学 示 范 中 心
现代电子技术实验
2.一阶RC低通滤波电路
转移函数:
R
﹢ ﹢
1 U0 1 jωC H ( j ) Ui R 1 1 j RC jC 1 令 c RC 得： H (j)
3.8 一阶RC低通无源滤波器 的设计与测试
掌握用晶体管毫伏表测试一阶 低通滤波器幅频特性的方法。
国家工科电工电子基础教学基地
国 家 级 实 验 教 学 示 范 中 心
1
现代电子技术实验
预习情况检查
1.如何用电阻和电容构成低通滤波器？
2.无源低通滤波器的通频带和电路参数之间有 怎样的关系？ 3.设计一个截止频率为16kHz的一阶低通RC无源 滤波电路，画出电路图，给出参数的求解推 导过程，以及最终的元器件参数。
fc =
2fc
5fc
10fc
U0(V) φ(°)
2.定量画出在2fc时，输入和输出的相位差波形
10
国家工科电工电子基础教学基地
RC低通滤波器的设计与测试
国 家 级 实 验 教 学 示 范 中 心
现代电子技术实验
四、实验报告要求
1、简述实验原理，认真整理实验数据 2、根据课堂测试数据，在坐标纸上定量描绘 幅频特性曲线( Uo-lgf )、相频特性曲线（ φlgf 坐标）和2fc时，输入和输出的相位差波 形，正确标明相应坐标。 3、根据测量数据和波形，分析测试结果总结 相关内容（理论fc与测试fc的误差等）。
11
国家工科电工电子基础教学基地
RC低通滤波器的设计与测试
国 家 级 实 验 教 学 示 范 中 心
现代电子技术实验
五、下次预习要求
3.9 二阶RC高通滤波器的设计与测试（P.103）
预习无源高通滤波器的参数设计方法。完成“实验 预习与思考”。 课前准备： 设计一个截止频率为21.3kHz的二阶RC 高通无源滤波器，将参数标注于电路图上 （P.236）。在面包板搭建好电路。
12
国家工科电工电子基础教学基地
RC低通滤波器的设计与测试
国 家 级 实 验 教 学 示 范 中 心
RC低通滤波器的设计与测试
国 家 级 实 验 教 学 示 范 中 心
现代电子技术实验
回顾：晶体管毫伏表的使用
只能由量程刻 度直接读出的 数据是正弦波 有效值。
1、3系量程的 有效值刻度
调节至合适量 程
8
国家工科电工电子基础教学基地
RC低通滤波器的设计与测试
国 家 级 实 验 教 学 示 范 中 心
UO (V )
+
Ii
I0
Ui -
双 口 网 络
+
U0 -
umax
0.707umax
“对数值”对 应的实际频率 带宽可由输出电压从
fc
1 2 3 4 5 6
最大值下降到0.707倍时 的频率来定义
ff lg
101 102 103 104 105 106
工程上横轴采用对数 取值坐标
7
国家工科电工电子基础教学基地
RC低通滤波器的设计与测试
国 家 级 实 验 教 学 示 范 中 心
现代电子技术实验
二、 实验原理
1. 频率特性的相关概念
U0 转移函数：H ( j ) Ui
+
Ii
I0
H ( j) e j ( )
Ui -
双 口 网 络
+
U0 -
其中
U0 H ( j ) Ui
………… 转移函数的幅频特性 转移函数的相频特性
﹢
ui
﹣
C
uo
﹣
令 c
1 得： RC
( )
其相频特性
( ) arctan c
-45° -90°
c
6
国家工科电工电子基础教学基地
RC低通滤波器的设计与测试
国 家 级 实 验 教 学 示 范 中 心
现代电子技术实验
4. 点频法测量幅频特性曲线：
选取一定数量的频率点，改变信号源 的频率（输入电压保持恒定），在各 频率点处测量输出电压，根据测量数 据，可绘出幅频特性曲线。
