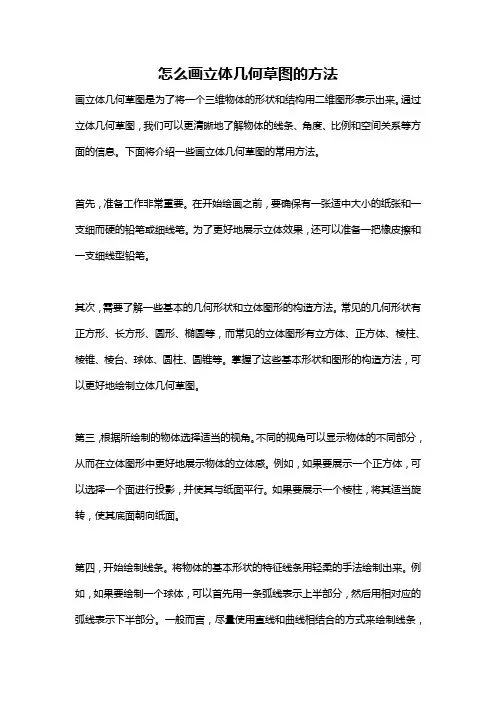

怎么画立体几何草图的方法
怎么画立体几何草图的方法画立体几何草图是为了将一个三维物体的形状和结构用二维图形表示出来。
通过立体几何草图，我们可以更清晰地了解物体的线条、角度、比例和空间关系等方面的信息。
下面将介绍一些画立体几何草图的常用方法。
首先，准备工作非常重要。
在开始绘画之前，要确保有一张适中大小的纸张和一支细而硬的铅笔或细线笔。
为了更好地展示立体效果，还可以准备一把橡皮擦和一支细线型铅笔。
其次，需要了解一些基本的几何形状和立体图形的构造方法。
常见的几何形状有正方形、长方形、圆形、椭圆等，而常见的立体图形有立方体、正方体、棱柱、棱锥、棱台、球体、圆柱、圆锥等。
掌握了这些基本形状和图形的构造方法，可以更好地绘制立体几何草图。
第三，根据所绘制的物体选择适当的视角。
不同的视角可以显示物体的不同部分，从而在立体图形中更好地展示物体的立体感。
例如，如果要展示一个正方体，可以选择一个面进行投影，并使其与纸面平行。
如果要展示一个棱柱，将其适当旋转，使其底面朝向纸面。
第四，开始绘制线条。
将物体的基本形状的特征线条用轻柔的手法绘制出来。
例如，如果要绘制一个球体，可以首先用一条弧线表示上半部分，然后用相对应的弧线表示下半部分。
一般而言，尽量使用直线和曲线相结合的方式来绘制线条，使其更加接近实际物体的形状。
第五，加入明暗效果。
明暗效果是为了增强立体感，可以通过阴影和高光来表现。
在绘制立体几何图形时，可以根据物体的表面曲线和光线的方向来添加阴影和高光。
阴影一般位于物体的背面或被其他物体遮挡的部分，而高光则位于光源照射的部分。
第六，不断调整和润饰。
画立体几何草图需要不断地调整和润饰，以求达到更好的效果。
可以通过加粗或加深线条来增加物体的立体感，也可以通过橡皮擦和细线型铅笔来修正线条的位置和形状。
同时，还可以着重描绘物体的特征部分，如面上的纹理和细节，使其更加真实。
最后，要不断练习和积累经验。
画立体几何草图需要综合运用几何形状的构造、透视和明暗等技巧，这需要不断的实践和积累。
8.2 立体图形的直观图 课件(共60张PPT)
2 题型探究
PART TWO
一、水平放置的平面图形的直观图的画法
例1 画出如图所示水平放置的等腰梯形的直观图.
解 画法：(1)如图所示，取AB所在直线为x轴，AB中点O为原点，建立 直角坐标系，画对应的坐标系x′O′y′，使∠x′O′y′＝45°.
6.在斜二测画法中，位于平面直角坐标系中的点M(4,4)在直观图中的 对应点是M′，则点M′的坐标为___(4_,_2_)__. 解析 由直观图画法“横不变，纵折半”可得点M′的坐标为(4,2).
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
7.在如图所示的直观图中，四边形O′A′B′C′为菱形且边长为2 cm， 则在平面直角坐标系中原四边形OABC为_矩__形___(填具体形状)，其面积 为__8___ cm2.
12345
5.如图，是用斜二测画法画出的△AOB的直观图， 则△AOB的面积是__1_6__.
解析 由图可知O′B′＝4，则对应△AOB中，OB＝4. 又和y′轴平行的线段的长度为4，则对应△AOB的高为8. 所以△AOB 的面积为12×4×8＝16.
12345
课堂小结
KE TANG XIAO JIE
2
√A.等边三角形
B.直角三角形 C.三边中只有两边相等的等腰三角形 D.三边互不相等的三角形
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
解析 由△ABC的直观图，知在原△ABC中，AO⊥BC.
∵A′O′＝ 23，∴AO＝ 3. ∵B′O′＝C′O′＝1，∴BC＝2，AB＝AC＝2， ∴△ABC为等边三角形.
45° 135° 水平面
立体图形直观图的画法
⽴体图形直观图的画法平⾯图形直观图的画法先观察下⾯的图形，总结投影变化规律。
投影规律：1.平⾏性不变;但形状、长度、夹⾓会改变；2.平⾏直线段或同⼀直线上的两条线段的⽐不变3.在太阳光下，平⾏于地⾯的直线在地⾯上的投影长不变表⽰空间图形的平⾯图形，叫做空间图形的直观图画空间图形的直观图，⼀般都要遵守统⼀的规则，1．斜⼆测画法我们常⽤斜⼆测画法画空间图形及⽔平放置的平⾯多边形的直观图．斜⼆测画法是⼀种特殊的平⾏投影画法．2．平⾯图形直观图的画法斜⼆测画法的步骤：(1)在已知图形中取互相垂直的x 轴和y 轴，两轴相交于点O .画直观图时，把它们画成对应的x ′轴和y ′轴，两轴交于点O ′，且使∠x ′O ′y ′＝_45°(或135°)_，它们确定的平⾯表⽰_⽔平⾯．(2)已知图形中平⾏于x 轴或y 轴的线段，在直观图中分别画成_平⾏于x′轴或y′轴的线段．(3)已知图形中平⾏于x轴的线段，在直观图中保持原长度不变_，_垂直于x轴的线段，长度为原来的_⼀半_．注意点：1．斜⼆测画法中的“斜”和“⼆测”分别指什么？提⽰：“斜”是指在已知图形的xOy平⾯内垂直于x轴的线段，在直观图中均与x′轴成45°或135°；“⼆测”是指两种度量形式，即在直观图中，平⾏于x′轴或z′轴的线段长度不变；平⾏于y′轴的线段长度变为原来的⼀半。
2．圆的斜⼆测画法，其图形还是圆吗？提⽰：不是圆，是⼀个压扁了的“圆”，即椭圆。
3．⽴体图形直观图的画法由于⽴体图形与平⾯图形相⽐多了⼀个z轴，因此，⽤斜⼆测画法画⽴体图形的直观图时，图形中平⾏于x轴、y轴或z轴的线段在直观图中分别画成平⾏于x′轴、y′轴或z′轴的线段．平⾏于x轴和z轴的线段，在直观图中长度不变，平⾏于y轴的线段，长度为原来的⼀半．例１．⽤斜⼆测画法画⽔平放置的六边形的直观图解：第⼀步：在六边形ABCDEF 中，取AD 所在的直线为X 轴，对称轴MN 所在的直线为Y 轴，两轴交于点O 。
如何画立体图形

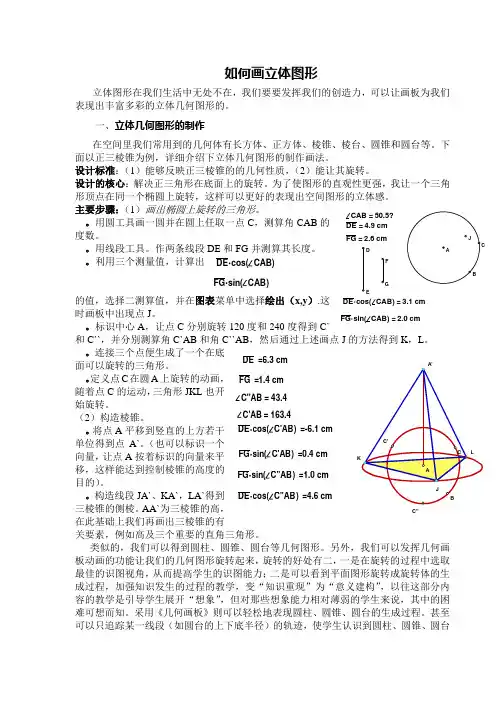

如何画立体图形立体图形在我们生活中无处不在，我们要要发挥我们的创造力，可以让画板为我们表现出丰富多彩的立体几何图形的。
