低压台区线损的理论计算
0.4kV低压台区线损理论计算及分析

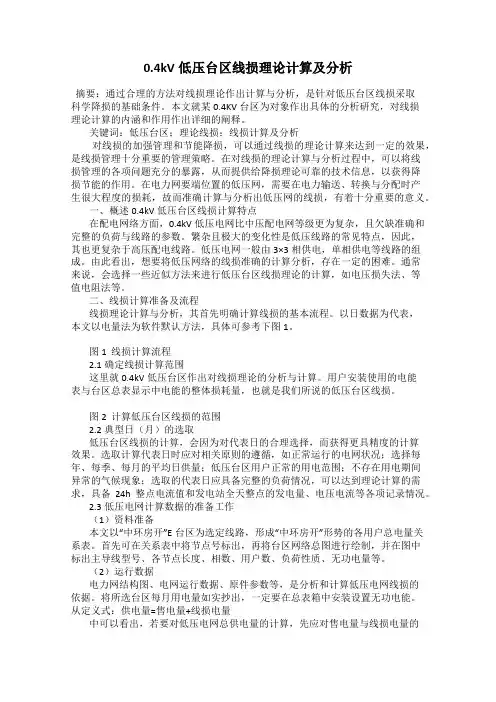

0.4kV低压台区线损理论计算及分析摘要:通过合理的方法对线损理论作出计算与分析,是针对低压台区线损采取科学降损的基础条件。
本文就某0.4KV台区为对象作出具体的分析研究,对线损理论计算的内涵和作用作出详细的阐释。
关键词:低压台区;理论线损;线损计算及分析对线损的加强管理和节能降损,可以通过线损的理论计算来达到一定的效果,是线损管理十分重要的管理策略。
在对线损的理论计算与分析过程中,可以将线损管理的各项问题充分的暴露,从而提供给降损理论可靠的技术信息,以获得降损节能的作用。
在电力网要端位置的低压网,需要在电力输送、转换与分配时产生很大程度的损耗,故而准确计算与分析出低压网的线损,有着十分重要的意义。
一、概述0.4kV低压台区线损计算特点在配电网络方面,0.4kV低压电网比中压配电网等级更为复杂,且欠缺准确和完整的负荷与线路的参数。
繁杂且极大的变化性是低压线路的常见特点,因此,其也更复杂于高压配电线路。
低压电网一般由3×3相供电,单相供电等线路的组成。
由此看出,想要将低压网络的线损准确的计算分析,存在一定的困难。
通常来说,会选择一些近似方法来进行低压台区线损理论的计算,如电压损失法、等值电阻法等。
二、线损计算准备及流程线损理论计算与分析,其首先明确计算线损的基本流程。
以日数据为代表,本文以电量法为软件默认方法,具体可参考下图1。
图1 线损计算流程2.1确定线损计算范围这里就0.4kV低压台区作出对线损理论的分析与计算。
用户安装使用的电能表与台区总表显示中电能的整体损耗量,也就是我们所说的低压台区线损。
图2 计算低压台区线损的范围2.2典型日(月)的选取低压台区线损的计算,会因为对代表日的合理选择,而获得更具精度的计算效果。
选取计算代表日时应对相关原则的遵循,如正常运行的电网状况;选择每年、每季、每月的平均日供量;低压台区用户正常的用电范围;不存在用电期间异常的气候现象;选取的代表日应具备完整的负荷情况,可以达到理论计算的需求,具备24h整点电流值和发电站全天整点的发电量、电压电流等各项记录情况。
台区线损节能计算

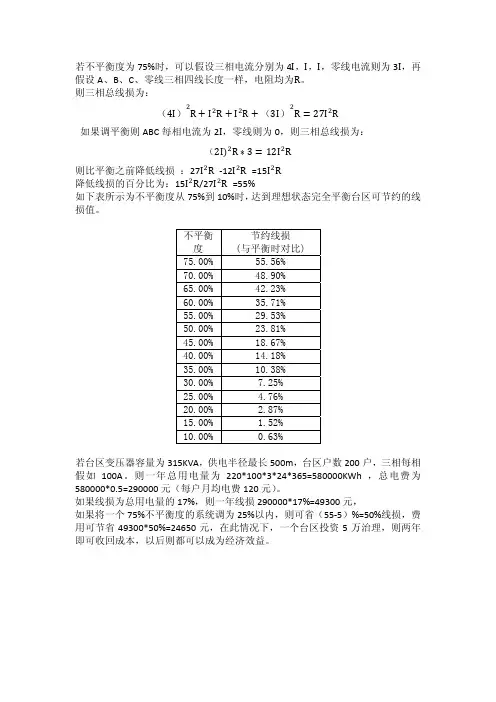

若不平衡度为75%时,可以假设三相电流分别为4I,I,I,零线电流则为3I,再假设A、B、C、零线三相四线长度一样,电阻均为R。
则三相总线损为:(4I)R I R I R (3I) R 27I R如果调平衡则ABC每相电流为2I,零线则为0,则三相总线损为:(2I R 3 12I R则比平衡之前降低线损 :27I R ‐12I R =15I R降低线损的百分比为:15I R/27I R =55%如下表所示为不平衡度从75%到10%时,达到理想状态完全平衡台区可节约的线损值。
不平衡度节约线损 (与平衡时对比)75.00%55.56%70.00%48.90%65.00%42.23%60.00%35.71%55.00%29.53%50.00%23.81%45.00%18.67%40.00%14.18%35.00%10.38%30.00%7.25%25.00% 4.76%20.00% 2.87%15.00% 1.52%10.00%0.63%若台区变压器容量为315KVA,供电半径最长500m,台区户数200户,三相每相假如100A。
则一年总用电量为220*100*3*24*365=580000KWh ,总电费为580000*0.5=290000元(每户月均电费120元)。
如果线损为总用电量的17%,则一年线损290000*17%=49300元,如果将一个75%不平衡度的系统调为25%以内,则可省(55‐5)%=50%线损,费用可节省49300*50%=24650元,在此情况下,一个台区投资5万治理,则两年即可收回成本,以后则都可以成为经济效益。
配电网中理论线损计算方法及降损措施的研究设计方案

配电网中理论线损计算方法及降损措施的研究设计方案1 配电网理论线损计算简介配电网理论线损计算是对电能在输送和分配过程中各元件产生的电能损耗进行计算及各类损耗所占比例,确定配电网线损的变化规律。
配电网线损是电力部门一项综合性的经济、技术指标,是国家考核电力部门的一项重要指标。
多年来,随着配电网理论线损计算理论、方法和技术的不断丰富,人们研究出各种不同的计算方法,计算精度达到较高水平。
但由于配电网结构的复杂性、参数多样性和资料不完善以及缺乏实时监控设备等因素,准确计算配电网理论线损比较困难,一直是个难题。
为解决这一难题,众多科研工作者从理论到实践不断深入研究配电网理论线损计算方法,希望研究出更加适合配电网理论线损计算的新方法,更加快速、准确地计算配电网理论线损,满足电力部门配电网线损的分析和管理需要。
1.1国内外研究动态和趋势配电网理论线损计算方法从二十世纪三十年代就有国外学者开始研究,研究电能在配电网络传输的过程中产生的损耗量,分析各元件产生电能损耗的原理,建立数学模型。
随着计算机技术的快速发展,以计算机为辅助工具,加速各种计算方法的研究和发展,计算精度逐步提高,逐步应用于工程实际。
到二十世纪后期,各种配电网理论线损计算方法已经成熟,开始广泛应用于各级配电网理论线损计算实际工作中,取得了很好的效果。
近几年来,随着配电网系统的迅速发展,配电网络结构更加趋于复杂化,为配电网理论线损计算增加了难度;配电网自动化系统逐步应用,加强配电网的监控,各种数据采集变得容易,为配电网理论线损计算提供丰富的运行数据资料,正是由于以上两个方面,需要研究新的更加适合于目前配电网实际情况的理论线损计算方法,从而推动计算方法研究不断深入。
目前,国内外发表的配电网理论线损计算方法的文献很多,其采用的计算方法和计算结果的精度也各有不同,综合起来主要有以下几种类型。
1.2传统的配电网理论线损计算方法传统的配电网理论线损计算方法,主要分为两类,一类是依据网络主要损耗元件的物理特征建立的各种等值模型算法;一类是根据馈线数据建立的各种统计模型。
线损如何计算

线损理论计算是降损节能,加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律,通过计算分析能够暴露出管理和技术上的问题,对降损工作提供理论和技术依据,能够使降损工作抓住重点,提高节能降损的效益,使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作,特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂,这项工作难度更大。
线损理论计算的方法很多,各有特点,精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1.输电线路损耗当负荷电流通过线路时,在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P=I2R式中△P--损失功率,W;I--负荷电流,A;R--导线电阻,Ω(2)三相电力线路线路有功损失为△P=△PA十△PB十△PC=3I2R(3)温度对导线电阻的影响:导线电阻R不是恒定的,在电源频率一定的情况下,其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a=0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的;另外;负载电流通过导线电阻时发热又使导线温度升高,所以导线中的实际电阻值,随环境、温度和负荷电流的变化而变化。
为了减化计算,通常把导线电阴分为三个分量考虑:1)基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率,Ω/km,;L--导线长度,km。
2)温度附加电阻Rt为Rt=a(tP-20)R20式中a--导线温度系数,铜、铝导线a=0.004;tP--平均环境温度,℃。
3)负载电流附加电阻Rl为Rl= R204)线路实际电阻为R=R20+Rt+Rl(4)线路电压降△U为△U=U1-U2=LZ2.配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
线损计算

线损计算线损理论计算是降损节能,加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律,通过计算分析能够暴露出管理和技术上的问题,对降损工作提供理论和技术依据,能够使降损工作抓住重点,提高节能降损的效益,使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作,特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂,这项工作难度更大。
线损理论计算的方法很多,各有特点,精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1.输电线路损耗当负荷电流通过线路时,在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P=I2R式中△P--损失功率,W;I--负荷电流,A;R--导线电阻,Ω(2)三相电力线路线路有功损失为△P=△PA十△PB十△PC=3I2R(3)温度对导线电阻的影响:导线电阻R不是恒定的,在电源频率一定的情况下,其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a=0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的;另外;负载电流通过导线电阻时发热又使导线温度升高,所以导线中的实际电阻值,随环境、温度和负荷电流的变化而变化。
为了减化计算,通常把导线电阴分为三个分量考虑:1)基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率,Ω/km,;L--导线长度,km。
2)温度附加电阻Rt为Rt=a(tP-20)R20式中a--导线温度系数,铜、铝导线a=0.004;tP--平均环境温度,℃。
3)负载电流附加电阻Rl为Rl= R204)线路实际电阻为R=R20+Rt+Rl(4)线路电压降△U为△U=U1-U2=LZ2.配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
南方电网-线损理论计算技术标准

电量法
除需要采集电力法的所有数据外,还需要采集计算时段内所有发电机(平衡机除外)、调相机和负荷每天的有功电量(MWh)和无功电量(Mvarh)。
2.2 潮流计算结果修正
根据潮流计算得到的电能损耗只包括了线路和变压器的可变损耗。对于未计及元件线损中较为突出的损耗,采用以下方法计算,并据此对潮流计算结果加以修正。其中均方根电流的计算参考附录A的相关内容,也可以直接采用潮流计算所得线路和变压器支路的电流值。
1.电力法
根据每小时的发电机的有功、无功(电压)数据、负荷的有功、无功数据、网络拓扑结构及元件阻抗参数进行潮流计算,得出每个节点电压,然后根据已知的电压与节点导纳关系计算出每条支路的有功损耗。将所有支路的损耗相加,即是全网一小时的损耗。将24小时的损耗相加,即得出一天的线损。由一天的线损进而求得计算时段内的电能损耗。
计算方法
需要采集的运行数据
电力法
计算时段内电力网每天所有正点的数据如下:
(1)电力网拓扑结构。
(2)发电机:其所接节点作为PQ节点,有功功率(MW)和无功功率(Mvar);其所接节点作为PV节点时,有功功率(MW)和电压(kV);其所接节点作为平衡节点时,电压(kV),其相角设为零。
(3)调相机:其所接节点作为PQ节点,有功功率(MW)和无功功率(Mvar);其所接节点作为PV节点时,有功功率(MW)和电压(kV)。
目 次
前 言
线损是电力网供售电过程中损失的电量,是考核电力网运行部门一个重要经济指标。从本质来说,电能传送过程中,电力网各元件不可避免地发生电能损耗。这部分客观存在的损耗称之为技术线损。由于同一计费时段内对广大用户的抄表不同期,加上计量误差,可能的管理错漏,总抄见电能与电力网关口计量电能不相符,这都被统计为“线损”,即所谓管理线损。所以线损实绩就是技术线损与管理线损之和。
低压台区线损的理论计算

低压台区线损的理论计算一、低压台区线损的概念与影响因素低压台区线损是指从高压变压器所在的配电站到低压用户的输电过程中,电能的实际损耗。
它主要由两部分组成:固定损耗和可变损耗。
固定损耗是指不随电量变化而产生的线路过程中的损耗,主要与线路长度、导线材料、拐角处的导线支架、接头及连接处的接触导电质量有关;可变损耗是指随电流大小而变化的损耗,主要与线路上的负载功率有关。
二、低压台区线损的计算方法1.功率矩法:这种方法是根据功率和电流之间的关系,利用功率因数来计算线损。
具体步骤如下:a.记录台区的感应电力表示数、电压表示数、电流示数和功率因数。
b.根据感应电度表示数计算有功电能损耗。
c.根据电流示数计算线路电流。
d.根据功率因数计算视在功耗。
e.根据有功电能损耗和视在功耗计算无功电能损耗。
f.累计计算结果即可得到总线损。
2.功率因数法:这种方法是根据功率因数的变化来计算线损。
具体步骤如下:a.记录台区的感应电力表示数、电流示数和功率因数。
b.根据感应电度表示数计算有功电能损耗。
c.根据电流示数计算线路电流。
d.根据功率因数计算视在功耗。
e.累计计算结果即可得到总线损。
3.电流、电压法:这种方法是根据电流和电压的变化来计算线损。
具体步骤如下:a.记录台区的感应电力表示数、电流和电压的示数。
b.根据感应电度表示数计算有功电能损耗。
c.根据电流示数计算线路电流。
d.根据电压示数计算线路电压。
e.累计计算结果即可得到总线损。
三、降低低压台区线损的措施为了减少低压台区线损,可以采取以下几方面的措施。
1.提高变压器容量:合理提高变压器容量,以满足用户需求,减少输电过程中电能的损耗。
2.优化线路规划:合理规划线路,避免线路长度过长,减少进一步导致的电能损耗。
3.选用优质导线材料:选择导线电阻较小、传输效率较高的优质导线材料,减少线路本身的线损。
4.改善线路连接质量:提高线路连接处接触的导电质量,减少接触电阻,降低电流的损耗。
线损理论计算方法与降损增效技术措施分析

线损理论计算方法与降损增效技术措施分析摘要:线损率是综合反映配电网规划设计、运营和管理水平的重要指标。
在电力系统中,线损是普遍存在的,如果电力企业能够及时的对线损进行处理,减少电能在传输等过程中的损耗,将会为企业带来巨大的经济效益。
本文将对配电网系统中造成技术线损的主要原因进行研究、分析,并针对技术线损提出相应的降损措施。
关键词:配电网;理论线损计算;降损措施1线损理论计算的常用方法1.1等值电量法等值电量法又成为电压损失法、电阻计算法。
在选用等值电量法计算电网线损时,需要结合实际情况,确保计算结果的精确性和可靠性。
如在配电网中能取得全部被测数据时,应当采用电量法,这种方法以三相快速牛顿分解潮流为基础;在配电网没有综合测试仪装置或者有部分综合测试仪的情况下,应当选用等值电阻法或者改进等值电阻法进行线损计算。
电压损失法以低压网运行中相关的电压数据为基础,通过线路阻抗、线路电流以及相电压转变成线电压计算得电压损耗。
另外,将甚至电阻系数的等值电阻法应用于低压配电台区的线损计算,也可以极大提高计算的精确度。
1.2改进前推回带法由于配电网实际运行过程中,代表的是各个时段的功率因数是显动态变化的,不可能准确获得,这就需要一种方法可以利用统计规律大致确定功率因数随着时间变化规律,再根据此规律分配供电量到各个时段,从而提高了计算的精确度。
该方法对传统化简的配电网线损理论计算方法的一种改进,将无功功率和线路电压损失对线损的影响同时考虑进去,在处理小电源时显得更加容易。
1.3改进迭代法改进迭代法是以前推回代法潮流迭代算法为理论基础,能完全反映出配电网络结构特征的动态链表为网络结构基础,适用于环状、网状、辐射状等多种复杂配电网线损理论计算,是在实践中应用比较广泛的一种计算方法,如损耗功率插值/拟和法、节点电压插值/拟和法、动态潮流法等方法能克服配电网运行动态时变性,提高网损计算精度。
2 配电网技术线损主要原因2.1 负荷波动幅度过大造成的线损当配电网系统运行时,其负荷曲线的形态会直接对技术线损的大小产生影响。
低压台区线损业务中供电量定义

低压台区线损业务中供电量定义低压台区指的是利用公用变压器引出负荷把电供给各类用户,把单台或多台变压器作为统计标准的单个区域。
低压台区长久以来一直频繁出现网络故障,加大了网络管理的难度,普遍出现线损异常的情况,使检修的成本不断增加,所以,电网公司实施了改造低压台区的工程,使一些供电矛盾得到有效的缓解,但是还应该细化分析低压台区线损的根本原因,以便提出针对性的降损措施,把低压台区线损控制在合理的范围之内。
低压台区的线损分析:线损指的是电能从发电厂发出以后,在输送电力网、变压、配电等环节所损耗的电能。
低压台区的线损电量主要是台区的总供电量和台区内的全部低压用户总的售电量的差,该台区的线损率指的是线损电量和台区的总的供电量的百分比。
一般情况,低压台区的线损包括三种类型:固定损失、变动损失和其他损失。
从管理层面分析还可以分为:理论线损、技术线损和管理线损。
理论线损指的是由理论数据计算而得出的,包括固定损失和变动损失;技术线损指的是受技术影响的损失,指在输、变、配电现实设施技术基础下的损失;管理线损指的是受管理因素制约而导致的损失。
本文分析了管理和技术因素对低压台区造成线损的原因,及具体的降损措施。
低压台区线损率是重要的考核供电企业的技术指标,它既能反映供电系统的技术水平,还能反映企业的管理水平。
所以对低压台区线损加强管理,可以实现多供少损、节能降耗的目的,还能使供电企业的经济收入得到提升。
另外对低压台区的线损做好基础性的管理,对管理人员加强培训,使其管理制度更加完善,也是供电企业自身管理水平得以提升的内在需求。
造成低压台区线损的原因:主要包括管理因素和技术因素。
1.管理因素(1)缺乏完善的管理制度。
当前许多低压台区线损的管理制度不够完善,仍然存在许多操作性不强、落实不到位等的问题,如一些低压台区并没有执行到位《线损管理综合制度》等管理制度,相关的线损管理激励机制也不够健全。
(2)管理人员综合素质偏低。
电网线损的管理人员既要熟练的掌握专业的电力知识,还应该具备良好的责任意识。
培训学习资料-线损管理_2022年学习资料

五、供电所线损管理的范围-1-配电线路损失-2-配电变压器损失-3-低压线路损失-4-配电线路无功以及低压 功补偿的管理-5-配电线路和低压线路的电压损失的管理
第二节理论损失计算-一、线损的理论计算-1、线路功率损耗-单一线路:△P=R-三相线路:△P=3I2R-其 :R=R20+R+R-R20--20度时导线的基本电阻-R-温度附加电阻-R--负载电流附加电阻
5低压有损线损率计算公式-低压有损供电量=村内有损变台总表电量(不包括变损电量)-低压有损售电量=村内有损 台客户表计实抄电量-低压有损线损电量=低压有损供电量一低压有损售电量-低压有损线损率=低压有损线损电量/有 供电量×100%-6低压综合线损率计算公式-低压综合供电量=所辖全部变台总表合计电量(包括各变台变损计费电 )-低压综合售电量=所辖全部变台各类客户表计合计实抄电量-低压综合线损电量=低压综合供电量一低压综合售电量 低压综合线损率=低压综合线损电量/低压综合供电量×100%-考核台区线损率=-台区总表一各户实抄电量之和区总表数
三、电压损失计算-1、电压损失:线路首端电压与末端电压的代数差。是由-线路电阻和电抗引起的。-相电压损失: Up=IRcosp+IXsing-线电压损失:△U1=V3IRcosp+IXsino-W-c0S0=-√W +Q2-2、一般高低压配电线路的电压损失的计算-线路阻抗cosp2=0.8~0.95,负载的功率因数cos 在0.8以上-相电瓜损失:△。=子Z-线电压损失:△U,=V3I☑-3、电压损失百分数-△U%=-×100
二、低压线路损失计算方法-一简单线路的损失计算-1、单相供电线路:-1一个负荷在线路末端△P=2L2R=2 Ip2R-其中:R=R20+R+R-p-均方根电流、平均电流-R----线路总电阻-K----修正系数(/ p-W-Ip=-c0S0=-√3 UcosoT-√W2+Q2-2多个负荷,并假设均匀分布-△P=号1R=子 IPR
配网线损测算装置在台区线损计算中的应用

配网线损测算装置在台区线损计算中的应用摘要:利用配网线损测算装置作为线损管理的工具,实时地快速获得理论线损计算结果,掌握第一手的低压台区线损现状资料,摸清不同类型低压台区线损的分布规律,对进一步开展低压台区承包管理及降损工作有着非常积极的意义。
同时也为测算农村合表电价取消后,农村低压损失对地区整体线损所产生的影响,提供重要的实测依据。
关键词:线损管理理论线损计算配网线损测算装置1 低压台区线损传统计算法低压电网配电结构非常复杂,有三相四线、单相、三相三线等供电方式,且各相电流也不平衡,各种容量的变压器供电出线数不同,沿线负荷分布没有严格的规律,同一干线可能有几种导线截面。
同时又缺乏完整、准确的线路参数和负荷资料。
要详细、精确计算低压电网线损比计算高压配网困难的多。
在实际低压线损理论计算中一般采用选择典型台区进行实测计算。
主要方式有:①统计法计算在实际低压线损理论计算中采用选择典型台区进行实测(代表日总表与各分表计量数据差),并计算出线损率,然后利用典型代表日所在月低压系统总售电量,计算得到低压系统天平均线损损耗。
△a=月低压售电量×(实测低压线损率/(1-实测低压线损率))÷月历天数②分段计算接户线和电表的电能损失接户线按100m长每月0.5kw*h,进行估算,即:△a=5l(kw*h)式中:l——接户线长度,km电能表按单相表每月1kw*h,三相三线表每月2kw*h,三项四线表每月3kw*h进行估算。
③电压损失率法:计算方法和步骤如下:确定低压电网的干线及其末端。
凡从干线上接出的线路称为一级线路,从上线支线支出的线路称为二级支线。
以下步骤均指一个计算单元。
在低压电网最高负荷时测出配变出口电压u(max),末端电压u’max计算最大负荷时,首、末端的电压损失率△u(max)%:△u(max)%=(u(max)-u’(max))/(u(max))*100%式中:u(max)——最大负荷时配变出口电压(v)u’(max)——最大负荷时干线末端电压(v)按下式计算最大负荷时的功率损耗率:△p(max)%=kp×△u(max)%式中:kp=■式中:x——导线电抗(ω)r——导线电阻(ω)φ——电流与电压间的相角按下列公式计算代表日电能耗损率及耗损电量△a%=f/f×△p(max)%△a=a×△a%式中:f——负荷率,各单位根据实际情况确定f——损失因数(一般查表得到)a——代表日配变供电量(kwh)若配变出口无电度表,可按下式计算损失电量△a=3imax(△u(max)-imax×sinφ×x)f×t×(kwh)式中:imax——最大负荷时测录的首端电流(a)对于负荷较大,线路较长的一级支线,测录支接点及支线末端电压,然后按上述步骤计算支线的电能损耗。
线损相关知识资料

产生线损的具体原因
电阻作用:可变损耗(随电流增大而增大) 电磁作用:固定损耗(随电压增大而增大,与 电流大小无关)
管理因素:窃电、计量、漏电….
其他原因:电晕…
线损电量的分类
什么是可变损耗?
可变损耗(负载损耗) 输、变、配设备中的铜损,与电流平方成正比 ,主要包 括:
a)发电厂、变电站变压器及配电变压器的铜损,即电流流 经线圈的损耗。 b)输、配电线路的铜损,即电流通过导线的损耗。 c)调相机、调压器、电抗器、互感器、消弧线圈等设备的 铜损。 d)接户线的铜R dz K
2
2 2 Ap Aq 3 10 (kw h ) 2 U pj t
6-10kV理论线损计算
(三)、计算方法
均方根电流法
Ap g A 3I jf R d t A N rj t
2
10 3 (kW·h)
什么是固定损耗?
固定损耗(空载损耗)
变压器的铁损及表计电压线圈损失。固定损耗功率一般不随负荷
变化而变化,只要设备带有电压,就有电能损耗。但实际上固定损耗 功率也不是固定不变的,因为它与电压及电网频率有关,而电网电压 及电网频率变动又不大,所以才认为它是固定不变的。主要包括:
a)发电厂、变电站变压器及配电变压器的铁损。 b)电晕损耗。 c)调相机、调压器、电抗器、互感器、消弧线圈等设备的 铁损,及绝缘子的损耗。 d)电容器和电缆的介质损耗。 e)电能表电压线圈损耗。
3
6-10kV理论线损计算
我们将 Rdz 称为线路的等值电阻。相当于电网中所有的损耗都是等 值电阻,一个虚拟的元件给损耗掉的。 原电力网就可以等值为如图形式:
6-10kV理论线损计算
低压台区的线损分析及降损措施

低压台区的线损分析及降损措施摘要:低压台区是城市供电网中的重要组成部分,但其线损率普遍较高,直接影响着供电可靠性和经济效益。
本文针对低压台区线损问题,分析了线路损耗的主要来源,并探讨了一些常见的降损措施,如优化变压器配置、提高配电线路绝缘等级、加装补偿设备等。
研究结果表明,采用合理的降损措施可以有效地降低低压台区的线损率,提高供电质量和经济效益。
关键词:低压台区;线损;降损措施;可靠性;经济效益引言:低压台区是城市供电网中的末梢环节,是将高压输电线路送至用户用电设备的重要环节。
然而,由于其电力负荷分布不均、线路长度较长等原因,低压台区线损率普遍较高。
线损率高不仅会导致能源浪费和电费增加,还会对电网稳定性和供电可靠性产生不利影响。
因此,如何有效地降低低压台区线损率,提高供电质量和经济效益,成为当前亟待解决的问题。
一、低压台区线损的主要来源低压台区是城市供电网中的末梢环节,其线路损耗率直接影响着供电可靠性和经济效益。
低压台区线损主要来源于以下几个方面。
(一)线路电阻损耗由于低压线路长度较长,电线电缆的电阻对电力损耗的影响很大,是导致线损率高的主要原因。
此外,电线电缆的材质和断面积也会对线路电阻损耗产生影响。
在低压线路建设和改造中,应优先选择电阻较小的电线电缆,减少电阻损耗。
(二)负载功率因数低低压台区的用户负载种类繁多,其功率因数不同。
功率因数低的用户会增加线路电流,导致线路损耗增加。
因此,在低压台区的用电负荷分配和规划中,应优先考虑使用功率因数高的负载,减少无功功率的产生,从而降低线路损耗。
(三)配变容量不足低压台区的配变容量不足,容易导致电压偏低,从而使得用户负载增加,线路电流增大,导致线路损耗增加。
因此,在低压台区的变电站规划和配变容量配置中,应根据负荷情况合理设置变电站,提高配变容量,降低电压偏低的风险。
(四)电缆敷设不当在低压台区电缆敷设中,如果出现盘绕、交叉、挤压等现象,会导致电缆内部存在绝缘缺陷,从而影响电缆的安全运行。
浅谈供电所低压台区

浅谈供电所低压台区摘要:台区配电网在输送和分配电能的过程中,由于配电线路及配电设备存在着阻抗,在电流流过时就会产生一定数量的有功功率损耗。
在给定的时间段(日、月、季、年)内,所消耗的全部电能量称为线损电能量。
台区线损电能量=台区供电能量-台区用电能量。
线损电能量和供电能量的比值的百分数就称为线损率,简称线损。
从管理的角度分为技术线损和管理线损。
关键词:供电所;低压台区;同期线损管理引言我们知道,线损分为管理线损和技术线损。
供电所线损治理就是从配电变压器低压关口计量到客户集表箱进行治理,前提是采集系统正常运行、采集数据真实,才能为线损治理奠定基础。
本文着重从技术方面谈谈台区同期线损治理及问题的处理。
1供电所台区同期线损管理现状国家电网公司在2019年提出了打造“三型两网、世界一流”的战略目标,随着坚强智能电网、泛在电力物联网的建设,各类智能表计的全覆盖、HPLC载波采集模式的推广、台区智能感知终端的试点应用等新设备、新技术的投入,配电台区用电信息采集的自动化、信息化、数字化水平得到了进一步提升,使得台区线损率的计算变得极为精确,对于一些小供电量的台区(日供电量小于20kWh),如果想免于高损考核,日线电量就要以0.1kWh为最小单位来控制。
因此任何一种微小因素的影响都能导致日线损考核异常。
目前国家电网公司在一体化电量系统中每月对系统内所有供电所的台区在线监测率进行百强供电所排名,对基层供电所的台区同期线损管理水平进行横向对比,直接反应了各供电所精益化管理水平高低。
因此树立“管专业必须管线损”的理念,突破降损瓶颈,扩展降损空间,提高降损效益已经成为基层供电所管理工作的重中之重。
2影响低压台区同期线损的因素2.1线损异常核查工作滞后线损管理部门对台区线损异常情况处理未做到及时跟踪、考核,造成台区多期线损异常;供电所在管理线损工作上重视度不够,特别是线损异常管理,每月没有对异常线路、台区进行深入分析,没有及时制定计划开展核查整改;台区客户经理线损异常处理技能欠缺,日常线损排查未能及时查出变户关系不对应、有表无户、计量故障等问题而导致重复工作,成效不明显。
低压线路损失计算方法

1.输电线路损耗当负荷电流通过线路时,在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P=I2R式中△P--损失功率,W;I--负荷电流,A;R--导线电阻,Ω(2)三相电力线路线路有功损失为△P=△PA十△PB十△PC=3I2R(3)温度对导线电阻的影响:导线电阻R不是恒定的,在电源频率一定的情况下,其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a=0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的;另外;负载电流通过导线电阻时发热又使导线温度升高,所以导线中的实际电阻值,随环境、温度和负荷电流的变化而变化。
为了减化计算,通常把导线电阴分为三个分量考虑:1)基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率,Ω/km,;L--导线长度,km。
2)温度附加电阻Rt为Rt=a(tP-20)R20式中a--导线温度系数,铜、铝导线a=0.004;tP--平均环境温度,℃。
3)负载电流附加电阻Rl为Rl= R204)线路实际电阻为R=R20+Rt+Rl(4)线路电压降△U为△U=U1-U2=LZ2.配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
铁损对某一型号变压器来说是固定的,与负载电流无关。
铜损与变压器负载率的平方成正比。
配电网电能损失理论计算方法配电网的电能损失,包括配电线路和配电变压器损失。
由于配电网点多面广,结构复杂,客户用电性质不同,负载变化波动大,要起模拟真实情况,计算出某一各线路在某一时刻或某一段时间内的电能损失是很困难的。
因为不仅要有详细的电网资料,还在有大量的运行资料。
有些运行资料是很难取得的。
另外,某一段时间的损失情况,不能真实反映长时间的损失变化,因为每个负载点的负载随时间、随季节发生变化。
而且这样计算的结果只能用于事后的管理,而不能用于事前预测,所以在进行理论计算时,都要对计算方法和步骤进行简化。
低压瞬时线损率计算公式

低压瞬时线损率计算公式
低压瞬时线损率的计算公式有多种,以下是一些常见的计算方式:
1. 线损率=(线损电量/供电量)×100%
2. 线损率=(供电量-售电量)/供电量×100%
3. 线损率=(1–售电量 /供电量)×100%
4. 线损率=(购电量-售电量)/购电量×100%(购电量由统一核算电厂上网电量、购独立电厂电量、自其它电网净受入电量构成)
此外,还有专门针对三相供电线路的损耗计算公式,比如全日线路损耗电量计算式为:ΔW=3(I12 + I22 +…+ I242)R×10-3 ΔW:全天线路损耗电量,kW·h。
以上信息仅供参考,实际操作中,请根据具体情况选择合适的计算方式。
低压台区线损的理论计算

低压台区线损的理论计算线损率是供电企业的一项重要经济技术指标,同时也是表征电力系统规划设计水平、生产技术水平和经营管理水平的一项综合性技术指标。
所以,线损管理工作一直以来都是供电企业管理工作的重点内容。
而随着农电一体化管理工作的全面开展,供电局如何有效的降低农村低压线损,为供电企业创造效益成为当前线损管理工作面临的一个新课题。
对农村配变台区进行理论线损计算,准确的掌握目前农村低压线损率的状况,对开展好今后的线损管理工作有着重要的意义:一方面可以了解和掌握目前农网改造后农村低压线损率的整体水平以及线损的构成;另一方面有利于在今后的线损管理工作中更加科学合理的制订、下达目标计划到各个台区,并为线损分析、考核提供依据,为降损工作提供管理的主攻方向,有针对性的制订降损措施,实现线损精细化管理的要求。
1 理论线损计算应用介绍1.1 选取计算软件目前用于线损计算的软件有很多,但由于低压线损的影响因素很多,如负荷形状系数、三相不平衡、表计损耗等等,很多公司开发的计算软件并不完善,所以要开展好低压台区的理论线损计算,关键要选一套科学合理的软件。
通过从“计算方法、界面操作性及计算结果”等方面进行比较分析后,最终选定用郑州大方软件公司开发的线损计算软件进行试用。
1.2 计算所需资料依据软件的计算要求,本次理论线损计算要提供如下资料:①低压线路结构图;②线路参数(相数、长度及型号);③用户个数、电量及表计类型(电子表或机械表);④月有功供电量、日有功供电量;⑤K系数(可手工输入或计算求得)、月用电时间、功率因数以及电压。
1.3 计算结果分析对有关基础资料的收集整理后,富阳供电局对12个农村配变台区进行了线损理论计算,计算结果见表1。
表1的计算结果是默认K系数统一为1.3的情况下得出的,另外,功率因数默认为0.85,月用电时间为650 h。
K系数亦称为负荷形状系数,是均方根电流与平均电流的比值,K系数与负荷率密切相关,负荷率越高,K值越小,负荷率越低,K值越大。
