单片机直流电机控制系统的设计与仿真要点
基于单片机的直流电机控制系统的设计

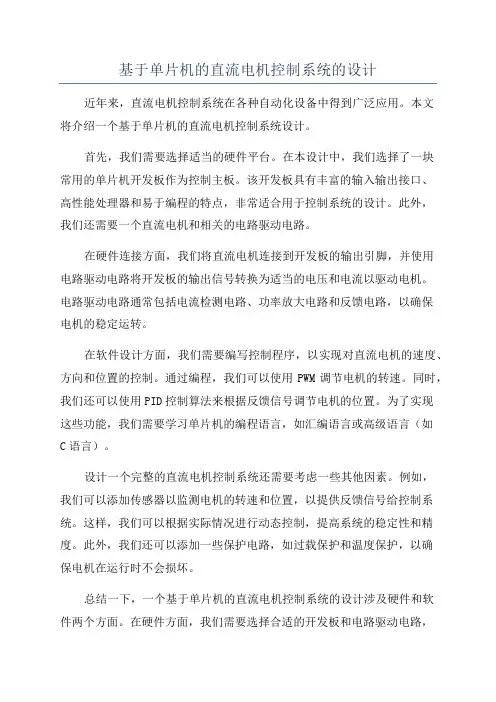

基于单片机的直流电机控制系统的设计近年来，直流电机控制系统在各种自动化设备中得到广泛应用。
本文将介绍一个基于单片机的直流电机控制系统设计。
首先，我们需要选择适当的硬件平台。
在本设计中，我们选择了一块常用的单片机开发板作为控制主板。
该开发板具有丰富的输入输出接口、高性能处理器和易于编程的特点，非常适合用于控制系统的设计。
此外，我们还需要一个直流电机和相关的电路驱动电路。
在硬件连接方面，我们将直流电机连接到开发板的输出引脚，并使用电路驱动电路将开发板的输出信号转换为适当的电压和电流以驱动电机。
电路驱动电路通常包括电流检测电路、功率放大电路和反馈电路，以确保电机的稳定运转。
在软件设计方面，我们需要编写控制程序，以实现对直流电机的速度、方向和位置的控制。
通过编程，我们可以使用PWM调节电机的转速。
同时，我们还可以使用PID控制算法来根据反馈信号调节电机的位置。
为了实现这些功能，我们需要学习单片机的编程语言，如汇编语言或高级语言（如C语言）。
设计一个完整的直流电机控制系统还需要考虑一些其他因素。
例如，我们可以添加传感器以监测电机的转速和位置，以提供反馈信号给控制系统。
这样，我们可以根据实际情况进行动态控制，提高系统的稳定性和精度。
此外，我们还可以添加一些保护电路，如过载保护和温度保护，以确保电机在运行时不会损坏。
总结一下，一个基于单片机的直流电机控制系统的设计涉及硬件和软件两个方面。
在硬件方面，我们需要选择合适的开发板和电路驱动电路，并将它们连接起来。
在软件方面，我们需要编写控制程序，并学习相关的编程语言和算法。
通过综合考虑各种因素，并进行系统优化和改进，我们可以设计出一个功能强大、稳定可靠的直流电机控制系统。

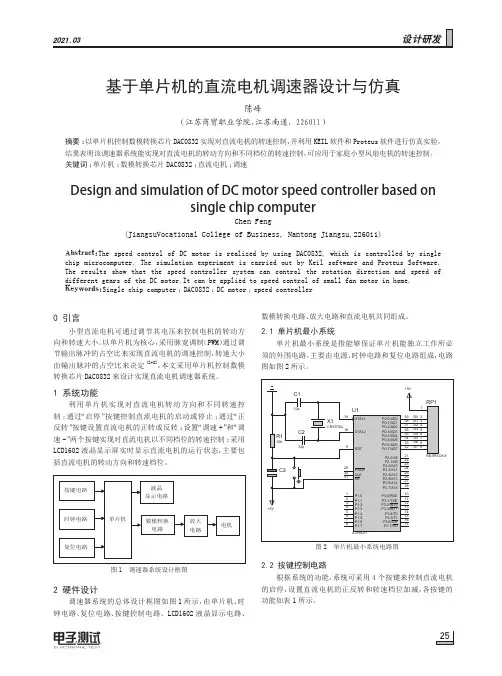

基于单片机的直流电机调速器设计与仿真
0 引言小型直流电机可通过调节其电压来控制电机的转动方向和转速大小。
以单片机为核心，采用脉宽调制（PWM）通过调节输出脉冲的占空比来实现直流电机的调速控制，转速大小由输出脉冲的占空比来决定[1-2]。
本文采用单片机控制数模转换芯片DAC0832来设计实现直流电机调速器系统。
1 系统功能利用单片机实现对直流电机转动方向和不同转速控制；通过“启停”按键控制直流电机的启动或停止；通过“正反转”按键设置直流电机的正转或反转；设置“调速+”和“调速-”两个按键实现对直流电机以不同档位的转速控制；采用LCD1602液晶显示屏实时显示直流电机的运行状态，主要包括直流电机的转动方向和转速档位。
图1 调速器系统设计框图2 硬件设计调速器系统的总体设计框图如图1所示，由单片机、时钟电路、复位电路、按键控制电路、LCD1602液晶显示电路、数模转换电路、放大电路和直流电机共同组成。
2.1 单片机最小系统单片机最小系统是指能够保证单片机能独立工作所必须的外围电路，主要由电源、时钟电路和复位电路组成，电路图如图2所示。
图2 单片机最小系统电路图2.2 按键控制电路根据系统的功能，系统可采用4个按键来控制直流电机的启停，设置直流电机的正反转和转速档位加减，各按键的功能如表1所示。
档位控制。
由于直流电机转动方向由电压的正负来控制，因此DAC0832采用双极性电压输出电路，由以上运放的连接方法，可以推导出输出电压与输入数字量的关系：Vo ＝Vref×(B －128)/128，其中Vref 为参考电压，B 为输入数字量。
当参考电压为正时，当数字量在0x01-0x7f 变化时，输出电压为负值，控制直流电机反转，当数字量在 0x80~0xff 变化时，输出电压为正值，控制直流D 7D 6D 5D 4D 3D 2D 1D 0E R W R S V S S V D D V E E图4 液晶显示电路图5 直流电机控制电路图7 系统上电时仿真效果图8 电机运行时仿真效果系统上电时，单片机控制数模转换芯片DAC0832无输出电压，直流电机工作在停止状态；当按下按键K1时，系统正常工作，电机根据系统设置的档位和正反转情况进行转动。
基于单片机控制的直流电机调速系统设计
基于单片机控制的直流电机调速系统设计一、引言直流电机在工业自动化领域中广泛应用，其调速系统的设计是实现自动控制的关键。
本文将介绍一种基于单片机控制的直流电机调速系统设计方案，主要包括电机原理、硬件设计、软件设计以及实验结果与分析等内容。
二、电机原理直流电机是一种将直流电能转换为机械能的装置，其原理基于电磁感应和安培定律。
电机由定子和转子两部分组成，定子上绕有恒定电流，产生磁场，而转子上带有电流，与定子的磁场互相作用，产生力矩使电机旋转。
三、硬件设计1.单片机选择在本设计中，选择了一款功能强大、性能稳定的单片机作为控制核心，例如使用ST C89C51单片机。
该单片机具有丰富的GP IO口和定时器/计数器等外设，适合进行电机控制。
2.电机驱动电路设计电机驱动电路主要包括功率电源、运放电路和驱动电路。
其中，功率电源为电机提供稳定的直流电源，运放电路用于信号放大和滤波，驱动电路则根据控制信号控制电机的转速。
3.速度测量电路设计为了实时监测电机的转速，需要设计速度测量电路。
常见的速度测量电路包括光电编码器、霍尔传感器等，通过测量转子上感应物体的变化来获得电机的转速信息。
四、软件设计1.程序框架软件设计的目标是实现对电机转速的控制和监测。
基于单片机的软件设计主要包括主程序的编写、中断服务程序的编写以及定时器的配置等。
2.控制算法常见的直流电机调速算法包括电压调速法、P WM调速法等。
根据实际需求选择合适的算法，并根据测量到的转速信号进行反馈控制，实现对电机转速的精确控制。
五、实验结果与分析设计完成后，进行实验验证。
通过设置不同的转速需求，观察电机的实际转速与设定转速的误差，并分析误差原因。
同时还可以测试电机在不同负载下的转速性能，以评估系统的稳定性和鲁棒性。
六、总结基于单片机控制的直流电机调速系统设计是实现自动控制的重要应用。
本文介绍了该系统的硬件设计和软件设计方案，并展示了实验结果。
通过系统实现电机转速的精确控制，可以广泛应用于工业自动化领域。
一个基于51单片机控制直流电机的设计
一个基于51单片机控制直流电机的设计1.引言直流电机是一种常见的电机类型，广泛应用于工业自动化、机械设备和家电等领域。
其具有结构简单、可靠性高、调速性能好等特点，在控制方面也较为简单。
本文将介绍一种基于51单片机控制直流电机的设计方案。
2.设计原理2.1直流电机控制原理直流电机的转速和转向可以通过调整电机的电流和极性来实现。
通常，通过PWM信号来控制电机的转速，通过电机驱动芯片来控制电机的转向。
2.251单片机51单片机是一种广泛应用的8位单片机，具有强大的计算和控制能力。
其可以通过IO口产生PWM信号，以控制电机的转速，同时还可以通过IO口控制电机驱动芯片的输入信号，实现电机的转向控制。
3.系统设计3.1硬件设计3.1.1主控板设计主控板采用51单片机作为核心控制器，通过IO口输出PWM信号控制电机的转速，并通过IO口输出电机方向控制信号。
主控板还需要提供电源输入、串口通信接口等。
3.1.2电机驱动设计电机驱动采用专用的直流电机驱动芯片，通过控制其输入信号，实现对电机的转向控制。
电机驱动芯片还需要提供输入信号的滤波、保护等功能。
3.2软件设计3.2.1PWM信号生成通过51单片机的定时器/计数器模块，可以生成PWM信号。
根据所需的转速，可以调整定时器的计数周期和占空比，控制PWM信号的频率和占空比。
3.2.2方向控制通过控制51单片机的IO口输出电平，可以控制电机驱动芯片的输入信号，实现电机的正转或反转。
具体的电平和控制方式可通过电机驱动芯片的手册进行确定。
3.3系统测试在完成硬件和软件设计后，需要对整个系统进行测试。
首先可以通过示波器检查PWM信号的频率和占空比是否符合要求；其次，通过改变指令，测试电机的转向控制是否正常工作；最后，可以通过改变PWM信号的占空比，测试电机的转速控制是否准确。
4.结论本文介绍了一种基于51单片机控制直流电机的设计方案，通过生成PWM信号控制电机转速和通过IO口输出电平来控制电机的转向。
基于单片机的直流电机控制系统设计分析
基于单片机的直流电机控制系统设计分析直流电机是一种常用的电动机类型，它具有启动力矩大、转速可调、结构简单、体积小、价格便宜等特点，被广泛应用于各种自动化设备中。
1.系统结构设计：包括电机、传感器、驱动电路和控制器等组成部分。
电机是被控对象，通过传感器实时获取电机的运行状态，并传输给控制器进行处理。
驱动电路将控制器输出的控制信号转化为电机驱动信号，控制电机的转速和方向。
2.控制算法设计：单片机控制系统通过控制算法实现对电机的精确控制。
常见的控制算法有PID控制算法、模糊控制算法等。
PID控制算法根据电机的实际运行状态和期望状态之间的偏差来调整电机的驱动信号，使其达到期望的转速和方向。
模糊控制算法基于模糊逻辑系统，将模糊集合理论应用于电机控制中，具有更好的适应性和鲁棒性。
3.传感器选择与接口设计：直流电机控制系统需要通过传感器实时获取电机的运行状态，常见的传感器包括编码器、霍尔传感器和位置传感器等。
编码器可以精确测量电机的转速和位置，霍尔传感器可以检测电机的转向，位置传感器可以测量电机的位置。
传感器的选择需要考虑系统的要求和成本因素。
接口设计需要将传感器与控制器进行连接，通过合适的接口协议传输传感器数据。
4.驱动电路设计：驱动电路将来自控制器的控制信号转化为电机驱动信号。
常见的驱动电路有H桥电路和MOSFET电路等。
H桥电路采用四个开关管组成，可以实现正反转和速度调控。
MOSFET电路采用金属氧化物半导体场效应管，具有响应速度快、效率高和体积小等优点。
5.硬件设计与软件开发：硬件设计包括电路原理图绘制、PCB设计和电路组装等。
软件开发包括单片机程序设计和人机界面设计等。
单片机程序设计通过编程语言实现控制算法和接口协议，将控制信号发送给驱动电路。
人机界面设计可以通过LCD显示屏、按键和LED灯等外设实现，提供用户与系统的交互界面。
综上所述，基于单片机的直流电机控制系统设计分析需要考虑系统结构、控制算法、传感器选择与接口设计、驱动电路设计、硬件设计和软件开发等方面，以实现对直流电机的精确控制。

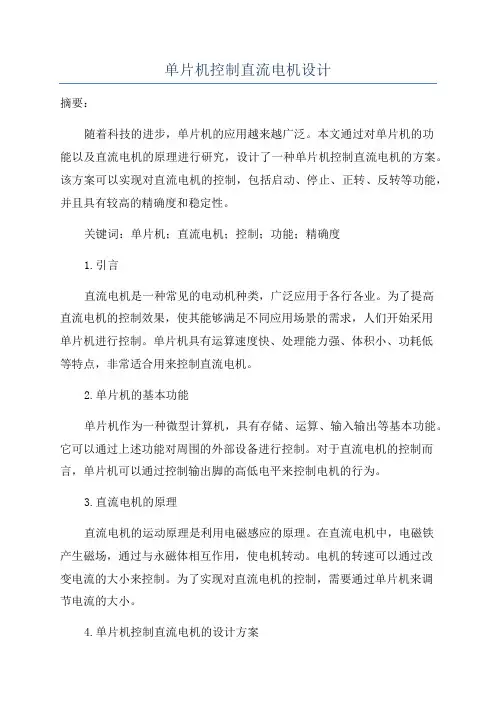

单片机控制直流电机设计
单片机控制直流电机设计摘要：随着科技的进步，单片机的应用越来越广泛。
本文通过对单片机的功能以及直流电机的原理进行研究，设计了一种单片机控制直流电机的方案。
该方案可以实现对直流电机的控制，包括启动、停止、正转、反转等功能，并且具有较高的精确度和稳定性。
关键词：单片机；直流电机；控制；功能；精确度1.引言直流电机是一种常见的电动机种类，广泛应用于各行各业。
为了提高直流电机的控制效果，使其能够满足不同应用场景的需求，人们开始采用单片机进行控制。
单片机具有运算速度快、处理能力强、体积小、功耗低等特点，非常适合用来控制直流电机。
2.单片机的基本功能单片机作为一种微型计算机，具有存储、运算、输入输出等基本功能。
它可以通过上述功能对周围的外部设备进行控制。
对于直流电机的控制而言，单片机可以通过控制输出脚的高低电平来控制电机的行为。
3.直流电机的原理直流电机的运动原理是利用电磁感应的原理。
在直流电机中，电磁铁产生磁场，通过与永磁体相互作用，使电机转动。
电机的转速可以通过改变电流的大小来控制。
为了实现对直流电机的控制，需要通过单片机来调节电流的大小。
4.单片机控制直流电机的设计方案基于上述的研究，我们设计了一种单片机控制直流电机的方案。
该方案采用常见的直流电机驱动器，配合单片机进行控制。
具体设计如下：(1)硬件设计硬件设计包括电源电路、单片机外围电路和直流电机驱动电路。
电源电路提供电源给单片机和直流电机；单片机外围电路包括晶振、电容、电阻等元件，用于提供稳定的工作环境给单片机；直流电机驱动电路包括功率管、驱动电路等元件，用于提供适当的电流给直流电机。
(2)软件设计软件设计主要是单片机的编程。
通过编程来实现对直流电机的启动、停止、正转、反转等功能。
编程时需要考虑电机的保护功能，以防止电机因为过电流、过热等原因受损。
5.验证实验为了验证设计的有效性，我们进行了一系列实验。
实验结果表明，单片机控制直流电机的方案具有较高的精确度和稳定性。
基于单片机的无刷直流电动机的控制系统设计
文章标题：基于单片机的无刷直流电动机的控制系统设计一、引言在现代工业生产和民用设备中，无刷直流电动机（BLDC）的应用越来越广泛。
它具有高效率、高功率密度、响应速度快等特点，在电动汽车、家电、医疗器械等领域都有着重要地位。
而基于单片机的无刷直流电动机控制系统设计，正是为了更精准地控制电动机的运行，以满足不同领域的需求。
二、无刷直流电动机的原理和特点1. 无刷直流电动机的工作原理及结构无刷直流电动机是一种能够将直流电能转换为机械能的电动机，它的结构简单、维护成本低、寿命长。
其工作原理是利用永磁铁和定子电磁绕组之间的磁场相互作用，通过改变转子上的磁场来实现电动机的转动。
2. 无刷直流电动机的特点高效率：相比传统的直流电动机，无刷直流电动机具有更高的能量转换效率。
响应速度快：由于无需使用机械换向装置，无刷直流电动机转速响应速度快。
寿命长：由于无刷直流电动机少了机械换向装置，因此减少了摩擦，提高了机械寿命。
三、基于单片机的无刷直流电动机控制系统设计1. 电机驱动器在基于单片机的无刷直流电动机控制系统中，选择合适的电机驱动器至关重要。
常见的电机驱动器包括晶闸管驱动器、电子换向驱动器等。
通过合理选择电机驱动器，可以实现对电动机的高效控制，提高电动机的性能和稳定性。
2. 控制算法控制算法是影响电动机性能的关键因素之一。
在基于单片机的控制系统设计中，PID控制算法是常用的一种。
通过对电机转速、转矩进行实时调节，可以使电机在不同工况下获得良好的控制效果。
3. 硬件设计在基于单片机的无刷直流电动机控制系统设计中，硬件设计包括单片机选型、外围电路设计等。
根据具体的应用场景和要求，选择合适的单片机，并设计与之匹配的外围电路，保证整个系统的稳定性和可靠性。
四、个人观点和理解在基于单片机的无刷直流电动机控制系统设计中，我认为需要充分考虑电机的工作环境和要求，选择合适的控制算法和电机驱动器，并进行合理的硬件设计。
对系统进行充分的测试和验证，以确保控制系统设计的可靠性和稳定性。
51单片机控制直流电机设计
单片机控制小功率直流电机一. 设计要求：用单片机控制直流电机加速、减速、正反转和停止。
二. 设计方案分析1、方案设计：直流电机只要能提供一定的直流就可以转动，改变电压极性可以改变转动方向，可以通过给直流电机提供脉冲信号来驱动它，脉冲信号的占空比可以影响到直流电机的平均速度，因此可以通过调整占空比从而能实现调速的目的。
直流电机的驱动电路要有过流保护作用，可用二极管来实现，另外电机的驱动电流是比较大的所以需要用三极管来放大电流。
程序的关键就是如何实现占空比的调整，这个可以通过对51单片机定时器重装初值进行改变，从而改变时间。
设计中用到的元件：STC89C52、晶振（12MHz）、小按键、三极管、二极管、电容、电阻等。
2、背景知识介绍：直流电机调速原理本设计的主要思想为利用PWM控制占空比从而达到改变电机速度。
下面为PWM控制原理；图1为PWM降压斩波器的原理电路及输出电压波形。
在图1a中，假定晶体管V1先导通T1，秒(忽略V1的管压降，这期间电源电压Ud全部加到电枢上)，然后关断T2秒(这期间电枢端电压为零)。
如此反复，则电枢端电压波形如图1b中所示。
电动机电枢端电压Ua为其平均值。
图1 PWM降压斩波器原理电路及输出电压波形a) 原理图 b)输出电压波形 1112a d d d T T U U U U T T Tα===+ (3) 式(3)中1112T T T T Tα==+ （4）α为一个周期T 中，晶体管V1导通时间的比率，称为负载率或占空比。
使用下面三种方法中的任何一种，都可以改变α的值，从而达到调压的目的：(1)定宽调频法：T1保持一定，使T2在0～∞范围内变化；(2)调宽调频法：T2保持一定，使T1在0～∞范围内变化(3)定频调宽法：T1+T2=T 保持一定，使T ，在0～T 范围内变化。
不管哪种方法，α的变化范围均为0≤α≤l ，因而电枢电压平均值Ua 的调节范围为0～Ud ，均为正值，即电动机只能在某一方向调速，称为不可逆调速。
基于单片机的直流电机控制系统设计
基于单片机的直流电机控制系统设计一、引言随着科技的飞速发展，单片机技术在电机控制领域中应用越来越广泛。
相对于传统的电机控制方式，基于单片机的控制方式具有更灵活、可靠、智能化的优点，受到了广大工程师的喜爱。
二、设计目标本文旨在通过单片机控制直流电机转速、转向和停止，实现直流电机控制系统的设计。
系统具有以下特点：1. 可实现电机的正反转控制。
2. 可实现电机的速度控制。
3. 可实现电机的停止和自锁控制。
4. 可以方便地调节电机的参数。
三、系统硬件设计1. 控制芯片：选用强大的单片机 51单片机，具有高精度、高效率、可靠性等优点。
2. 电路板：采用双面铜板设计，电路板上布置了各种模块、开关和LED指示灯。
3. 电机：采用常规的直流电机，具有高效率、低噪音、低能耗等优点。
4. 电源：整个系统采用稳压电源，能够确保系统的安全稳定运行。
四、系统软件设计1. 控制程序实现：（1）引入相关头文件，初始化程序；（2）设置电机接口，包括正反转端口、PWM信号输出端口、停止端口；（3）实现电机转向、速度和停止控制；（4）设计系统的异常处理程序（如电路短路或电机过载等）。
2. 操作界面设计：（1）利用LCD屏幕和按键实现操作界面，方便参数调节和参数显示。
（2）操作界面包括电机状态指示、电机转向、电机速度等等。
（3）在操作界面中设置按键操作，可以更加方便地对直流电机进行控制。
五、系统测试与调整1. 测试：使用示波器、电压表等工具对整个系统进行测试，测试系统的正反转控制、速度调节、停止控制等功能是否正常。
2. 调整：重点调整电机PWM频率，以及电机启动、加速、减速和停止的时间，使系统更加稳定、可靠、符合实际要求。
六、结论本文基于单片机技术，设计了一套直流电机控制系统。
该系统具有可靠性高、控制灵活、操作方便的优点，在各种工业领域具有广泛的应用前景。
基于单片机设计直流电机控制系统
基于单片机设计直流电机控制系统一、本文概述本文将详细介绍基于单片机的直流电机控制系统的设计过程。
随着科技的不断发展，电机控制在许多领域，如工业自动化、机器人技术、家用电器等，都发挥着重要的作用。
单片机作为一种高效、可靠的微控制器，具有集成度高、功耗低、控制精度高等优点，因此，基于单片机的直流电机控制系统设计成为了研究的热点。
本文将首先介绍直流电机的基本原理和控制方式，然后详细阐述如何利用单片机实现直流电机的精确控制。
在设计中，我们将考虑电机的启动、停止、正反转、调速等基本功能，并探讨如何通过编程实现这些功能。
我们还将讨论系统的硬件设计和软件设计，包括单片机的选型、电机的驱动电路、传感器的选择以及控制算法的实现等。
通过本文的阐述，读者将能够深入了解基于单片机的直流电机控制系统的设计过程，掌握相关的理论知识和实践技能，为实际应用提供有益的参考。
二、直流电机基本原理及特性直流电机是一种将电能转换为机械能的装置，其基本原理基于安培环路定律和电磁感应定律。
直流电机主要由定子、转子、电刷和换向器等部分组成。
定子通常由电磁铁构成，用于产生磁场；转子则是一个带有绕组的圆柱形结构，当通电时，在定子的磁场作用下产生转矩，从而使电机旋转。
调速性能好：通过改变电枢电压、磁场强度或电枢回路中的电阻，可以有效地调节直流电机的转速。
这使得直流电机在需要精确控制转速的场合，如精密机械、自动化设备中得到广泛应用。
启动转矩大：直流电机在启动瞬间，由于电枢电流较大，可以产生较大的启动转矩，使其具有良好的启动性能。
良好的调速动态性能：直流电机在调速过程中，转矩和转速的动态响应较快，能够满足一些对动态性能要求较高的应用需求。
控制方便：直流电机的控制相对简单，可以通过改变输入电压、电流或磁场强度来实现对电机转速和转向的控制。
通过改变电刷的位置，还可以实现电机的正反转切换。
然而，直流电机也存在一些局限性，如结构复杂、维护成本较高以及电刷和换向器易磨损等问题。
基于单片机的直流电动机控制系统仿真分析
基于单片机的直流电动机控制系统仿真分析摘要：本文论述了一种基于单片机的直流电动机控制系统。
该系统可通过控制端的电位器改变PWM信号的占空比，从而控制直流电动机的转速。
本文运用Proteus软件对此系统进行了仿真。
关键词：单片机电动机Proteus仿真引言直流电动机是最早出现的电动机，也是最早能实现调速的电动机，长期以来一直占据着调速控制的统治地位。
近年来，直流电动机的结构和控制方式都发生了很大变化。
随着计算机进入控制领域，以及新型的电力电子功率元器件的不断出现，使采用脉宽调制（Pulse Width Modulation，PWM）控制方式成为绝对主流。
这种控制方式容易在单片机控制中实现，从而为直流电动机控制数字化提供了契机。
1.概述1.1直流电动机的工作原理及其构造电机是指依据电磁感应定律实现电能的转换或传递的一种电磁装置，它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源。
直流电动机的励磁线圈两个端线通有相反方向的电流，使整个线圈产生绕轴的扭力，使线圈转动。
为使电枢受到一个方向不变的电磁转矩，关键在于当线圈边在不同极性的磁极下，将流过线圈中的电流方向及时地加以变换，即进行所谓“换向”。
为此必须增添一个叫做换向器的装置，换向器配合电刷可保证每个极下线圈边中电流始终是一个方向，就可以使电动机能连续的旋转。
直流电动机的构造分为定子与转子两部分。
定子包括：主磁极，机座，换向极，电刷装置等。
转子包括：电枢铁芯，电枢绕组，换向器，轴和风扇等。
（1）定子定子就是发动机中固定不动的部分，它主要由主磁极、机座和电刷装置组成。
主磁极是由主磁极铁芯（极心和极掌）和励磁绕组组成，其作用时用来产生磁场。
极心上放置励磁绕组，极掌的作用是使电动机空气隙中磁感应强度分配最为合理，并用来阻挡励磁绕组。
主磁极用硅钢片叠成，固定在机座上。
机座也是磁路的一部分，常用铸钢制成。
电刷是引入电流的装置，其位置固定不变。
它与转动的交换器作滑动连接，将外加的直流电流引入电枢绕组中，使其转化为交流电流。
51单片机控制直流电机设计
51单片机控制直流电机设计51单片机是一种常用的单片机，广泛应用于嵌入式系统中。
在直流电机控制方面，51单片机可以通过控制IO口输出高低电平来控制电机的转动方向和速度。
本文将介绍如何使用51单片机控制直流电机，并进行详细的设计过程。
一、硬件设计1.电源部分直流电机通常需要较高的电压才能正常运转，因此需要设计一个稳定的电源电路。
可以使用稳压电源模块或者线性稳压电源芯片作为电源模块，并根据电机的额定电压选择合适的电源电压。
2.驱动电路直流电机需要通过驱动电路来控制其转动方向和速度。
驱动电路可以使用电机驱动模块，如L298N驱动模块或者H桥驱动芯片等。
根据电机的额定电流选择合适的驱动模块，并连接正确的引脚。
3.51单片机与驱动模块连接将51单片机的IO口与驱动模块的控制引脚相连，以实现对电机的控制。
通常情况下，驱动模块的使能引脚需要接高电平使能驱动电路，转向引脚控制电机的转向，速度引脚控制电机的转速。
4.电机连接将直流电机的两根引线与驱动模块的输出端相连，确保极性正确。
二、软件设计1.51单片机初始化首先，在主函数中进行51单片机的初始化，包括设置IO口的输入输出方向、初始化定时器等。
2.设置电机转动方向通过控制驱动电路的转向引脚，可以控制电机的正转和反转。
通过设置IO口输出不同的高低电平即可实现。
3.设置电机转动速度通过占空比控制电机的转速，可以使用定时器来设置。
4.电机控制代码我们可以通过编写一些函数来实现电机的控制，例如设置方向的函数、设置速度的函数等。
然后在主函数中调用这些函数来实现电机的控制。
三、实际控制测试在完成硬件设计和软件编写后，可以将51单片机与电源和电机连接起来，并上传软件代码。
然后通过触发相应的输入信号，来控制电机的方向和速度。
通过观察电机的运动情况，可以验证电机控制系统的正确性。
总结本文介绍了51单片机控制直流电机的设计过程，包括硬件设计和软件设计。
通过控制IO口输出高低电平来实现电机的转动方向和速度。
单片机控制PWM的直流电机调速系统的设计
单片机控制PWM的直流电机调速系统的设计PWM（脉宽调制）是一种常用的电压调节技术，可以用来控制直流电机的转速。
在单片机控制PWM的直流电机调速系统中，主要包括硬件设计和软件设计两个方面。
硬件设计方面，需要考虑的主要内容有：电机的选择与驱动、电源电压与电流的设计、速度反馈电路的设计。
首先，需要选择合适的直流电机和驱动器。
选择直流电机时需考虑其功率、转速、扭矩等参数，根据实际需求选择合适的电机。
驱动器可以选择采用集成驱动芯片或者离散元件进行设计，通过PWM信号控制电机的速度。
其次，需要设计合适的电源电压与电流供应。
直流电机通常需要较大的电流来实现工作，因此需要设计合适的电源电流，以及保护电路来防止电流过大烧坏电机和电路。
最后，需要设计速度反馈电路来实现闭环控制。
速度反馈电路可以选择采用编码器等传感器来获得转速信息，然后通过反馈控制实现精确的速度调节。
软件设计方面，需要考虑的主要内容有：PWM输出的控制、速度闭环控制算法的实现。
首先，需要编写代码实现PWM输出的控制。
根据具体的单片机型号和开发环境，使用相关的库函数或者寄存器级的编程来实现PWM信号的频率和占空比调节。
其次，需要实现速度闭环控制算法。
根据速度反馈电路获取的速度信息，通过比较目标速度与实际速度之间的差异，调整PWM信号的占空比来实现精确的速度调节。
常用的速度闭环控制算法有PID控制算法等。
最后，需要优化程序的鲁棒性和稳定性。
通过合理的调节PID参数以及增加滤波、抗干扰等功能，提升系统的性能和稳定性。
在实际的设计过程中，需要根据具体的应用需求和单片机性能等因素，进行合理的选择和调整。
同时，还需要通过实验和调试来验证系统的可靠性和稳定性，不断进行优化和改进，以获得较好的调速效果。
基于单片机的直流电机控制系统设计
基于单片机的直流电机控制系统设计一、设计目标设计一个基于单片机的直流电机控制系统，能够实现对直流电机的速度和方向的控制。
二、设计方案1.硬件设计（1）电源电路：通过适配器将交流电转换为直流电以供系统使用。
（2）单片机选择：选择一款适合该应用的单片机，如STC89C52系列。
（3）直流电机驱动电路：使用H桥驱动电路来控制直流电机的速度和方向。
（4）编码器：使用编码器来进行速度反馈，可以根据反馈信号来调整电机的转速。
2.软件设计（1）系统初始化：对单片机进行初始化配置，包括IO口的设置、定时器的配置等。
（2）速度控制算法：设计一个控制算法，根据期望速度和实际速度的差距来调整PWM波的占空比，从而控制电机转速。
（3）方向控制算法：设计一个方向控制算法，通过改变H桥电路的输入信号来改变电机的转向。
（4）编码器反馈处理：读取编码器的信号，计算出实际速度，并与期望速度进行比较。
（5）用户接口设计：可以通过按键或者外部PWM输入调节期望速度和方向，实现用户对电机的控制。
三、系统实现1.硬件实现根据硬件设计方案，按照电路原理图进行电路连接和焊接。
确保电源电路正常工作，单片机可以正常工作，H桥驱动电路可以正常控制电机的转向和速度。
连接编码器并确保能够正常读取速度反馈信号。
2.软件实现（1）编写单片机初始化程序，进行必要的配置。
（2）编写速度控制算法，根据期望速度和实际速度的差距来调整PWM波的占空比。
（3）编写方向控制算法，根据用户输入的方向来改变H桥电路的输入信号。
（4）编写编码器反馈处理程序，读取编码器的信号并计算实际速度。
（5）编写用户接口程序，可以通过按键或者外部PWM输入来调节期望速度和方向。
四、系统测试与优化1.对系统进行功能测试，确保可以通过用户接口控制电机的转向和速度。
2.对编码器反馈进行测试，验证实际速度计算的准确性。
3.对速度和方向控制进行测试，确保系统能够按照期望速度和方向进行控制。
4.如果发现问题，对系统进行优化和修改，改进算法和调整参数。
基于单片机的直流电机控制系统设计分析
基于单片机的直流电机控制系统设计分析在我国的现代工业生产中，电动机是十分重要的驱动设备，对工业生产有十分重要的影响，在众多的电动机中，直流电动机，因其本身的结构和性能上的优势，在工业生产和其他领域中都发挥了重要的作用。
在直流电机的系统中，控制系统是其中十分关键的部分，控制系统的设计直接影响到电机的正常运转。
基于单片机的直流电机，其自身的控制系统在设计时需要注意很多因素的影响，因此必须对其进行有效的控制系统设计。
1 系统方案设计1.1 方案设计思想和原理电机在现在的工业生产中十分常见，对工业生产具有一定的促进作用，尤其是速度控制工作，极大地便利了工业生产。
基于单片机的直流电机，其运转的速度控制主要采用数字PID调节技术，以单片机为核心，其输出占空比可调的PWM波，能够实现对直流电机转速的控制，而在控制的过程中，霍尔传感器能将电机的速度转换成脉冲频率，作为闭环控制系统的反馈信号，对转速进行无静差调节，操作人员在外部可以通过数码显示管来查看电机的转速并通过外置的键盘来设置转速和正反转。
在基于单片1/ 5机的直流电机控制系统中，其主要依靠的是自身的系统设计，辅之以一定的外部人力控制，二者共同作用，促进直流电机的运转。
1.2 总体方案设计在基于单片机的直流电机控制系统设计中，其电机的总体方案设计需要囊括电机转速控制的所有相关模块，尤其是其中的控制器模块，作为控制系统的核心，需要对其进行重点设计，对于其他的驱动模块和反馈环节等，也要进行适当的设计和调节，保证其共同作用，实现电机的转速控制。
在这些内部系统设计之外，还需要对外部的键盘模块和显示模块，进行人机交互设计，通过人为操控来辅助转速控制。
单片机与霍尔模块的主要作用是通过霍尔传感器对电机的旋转圈数进行检测，并将检测得到的数据，在传输端形成矩形波；键盘模块的设计目的是控制电机转速，键盘模块的主要操作是通过人为操作进行的，所以需要将输入的参数和输出的速度进行显示方便操作人员了解，另外键盘模块中每个案件都需要有相对应的端口，帮助其实现功能；数码管显示模块的主要作用是显示电机的速度，通过数码管显示电路来显示系统的运行状态，对电机的运转速度等数据进行输出和显示。
基于单片机的直流电机控制
基于单片机的直流电机控制二、基于单片机的直流电机控制系统概述基于单片机的直流电机控制系统通常由电机驱动电路、单片机控制模块、传感器模块和电源模块组成。
电机驱动电路用于控制电机的速度和转向，单片机控制模块负责接收传感器模块的反馈信号，根据控制算法生成PWM信号控制电机转速和转向，并通过电源模块为电机提供电源。
整个系统通过单片机实现电机控制的闭环控制。
三、基于单片机的直流电机控制系统设计1. 电机驱动电路设计电机驱动电路是直流电机控制系统中的重要部分之一，通过控制电机输入的电压和电流来控制电机的速度和转向。
常用的电机驱动电路包括H桥驱动电路和MOSFET驱动电路，通过控制电压和电流，可以实现电机正反转和调速功能。
3. 传感器模块设计传感器模块通常用于检测电机的转速和转向，常用的传感器包括霍尔传感器和光电编码器等。
通过传感器模块可以获取电机的转速和转向信息，作为单片机控制模块的反馈信号，以实现闭环控制。
4. 电源模块设计电源模块是直流电机控制系统的供电部分，通过电源模块为电机和单片机控制模块提供稳定的电源。
常见的电源模块包括稳压电源模块和电池供电模块，通过电源模块可以为整个系统提供稳定的电源。
四、基于单片机的直流电机控制软件设计单片机控制模块的软件设计是直流电机控制系统中的重要部分之一，它包括控制算法的设计和PWM信号的生成。
常用的控制算法包括PID控制算法、模糊控制算法和神经网络控制算法等，通过控制算法可以实现闭环控制。
PWM信号的生成是通过单片机的定时器模块和IO口实现，通过定时器模块生成PWM波形，实现电机速度和转向的控制。
五、基于单片机的直流电机控制应用案例基于单片机的直流电机控制系统在各种工业控制和自动化领域中得到广泛应用，包括机器人控制、电动汽车控制、风力发电机组控制、电动工具控制等。
下面以电动汽车控制为例，介绍基于单片机的直流电机控制应用案例。
在电动汽车控制系统中，通过单片机控制模块接收电机传感器的反馈信号，根据车速和驾驶员的需求生成PWM信号，控制电机的转速和转向。
基于51单片机控制直流电机的设计
基于51单片机控制直流电机的设计设计目标：1.实现电机的正反转控制。
2.实现电机的速度控制。
3.实现电机的位置控制。
硬件设计：1.51单片机控制器：选择一款性能较好的51单片机，如STC89C522.直流电机：选择合适的直流电机，根据设计需求确定功率和转速。
3.驱动电路：为直流电机提供合适的驱动电路，可以选择H桥驱动芯片，如L298N。
4.传感器：根据设计需求，选用合适的传感器，如编码器、讯号灯等。
软件设计：1.系统初始化：对51单片机进行初始化设置，包括端口方向、定时器等配置。
2.速度控制：设计PID算法，实现对直流电机的速度控制。
通过读取传感器反馈的速度信息，与设定值进行比较，输出控制信号控制电机速度。
3.正反转控制：设计控制程序，读取输入信号控制直流电机的正反转。
可以通过输入按键、外部信号或者串口通信来实现控制。
4.位置控制：通过编码器等传感器读取直流电机的位置信息，与设定值进行比较，输出控制信号控制电机运动到目标位置。
5.通信功能：如果需要与其他设备进行通信，可以使用串口、蓝牙等通信模块实现数据传输。
设计步骤：1.确定设计需求：根据具体应用场景，确定控制电机的功能需求，包括速度控制、正反转控制和位置控制等。
2.硬件搭建：按照设计需求，选取合适的电机、驱动电路和传感器，并进行搭建和连接。
3.软件开发：根据设计目标，编写相应的程序代码，实现功能要求。
5.优化改进：根据实际使用情况，对系统进行优化改进，提高系统的性能和稳定性。
总结：基于51单片机控制直流电机的设计是一种常见的嵌入式系统开发方案。
通过合理选择硬件和设计软件，可以实现控制电机的速度、方向和位置等功能。
在实际应用中，还可以根据具体需求进行优化改进，使系统更加稳定和可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
占空比，控制电动机的转速。
2.3.1PROTEUS硬件属性分配
RV1采集到的电压信息通过ADC0808转换为8位数字信号，
输入到单片机AT89C51。PWM信号由单片机产生，输出到电动机驱动电路，进而
驱动电动机转动。通过改变RV1可以改变PWM信号的占空比，从而控制电动机的
9、元件特性
设计中的每个元件都有一定数日的属性或特性。某些特性控制软件的特定功能(如PCB封装或仿真)用户也可以添加自己的特性。一旦库建立，就能提供默认值及特性定义。特性定义提供大量的特性描述，当修改元件时，将显示在编辑区域内。
10、报告
ISIS支持许多第三方网表格式，因此能为其他软件所使使用．设置元件清单后可以添加用户所需的元件属性，也可设置属性列以挑选一定数目的属性。ERC报告可列出可能的连线错误，如末连接的输入、矛盾的输出及未标注的网络标号。
③目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。
④支持大量的存储器和外围芯片。
1.2.2 ISIS智能原理图输入系统
ISIS是Proteus系统的中心，具有控制原理图画图的超强的设计环境。ISIS有以下特性：
3、在PROTEUS中把HEX文件加载到单片机芯片上。
4、运行仿真看结果。
2.2硬件设计
硬件电路可通过Proteus软件进行设计。
2.2.1硬件设计电路
打开元件库，添加元件，使用单片机：AT89C51，BUTTON，DAC0832,METALFILM220R,MOTOR,OP1P,OPAMP.
2.2.2PROTEUS软件使用过程
输出高低不同的电平。单片机接收到此数据后，控制输出端P3.7 输出PWM 信号。
RV1 的改变可以控制电动机转速。
课程设计心得体会
说起课程实训，我认为最重要的就是做好设计的预习，认真的研究老师给的题目，选一个自己有兴趣的题目。因为只有都明白了，做最后，要重视程序的模块化，修改的方便，也要注重程序的调试，掌握其方法。 在这次难得的课程设计过程中我锻炼了自己的思考能力和动手能力。通过题目选择和设计电路的过程中，加强了我思考问题的完整性，在实训过程中要注意增加的功能写好程序流程图，在程序流程图的基础上，根据芯片的功能写出相应的程序。然后再进行程序调试和相应的修改，以达到能够实现所要求的功能的目的。
《单片机》期末考查（课程设计）
论文题目：单片机直流电机控制系统的设计与仿真
学别：电气信息
班级：
姓名：
学号：1238230239
指导老师：
职称：
日期：2015年1月16日
第一章绪论
一个单片机应用系统从提出任务到正式投入运行的过程，称为单片机的开发。开发过程所用的设备即开发工具。一般用计算机来调试单片机，所用开发工具为仿真器和调试器，两者一起构成硬件平台。软件平台是指装入通用PC的软件开发调试系统，它的作用是编辑、汇编、编译、仿真与调试，称为WINDOWS下的集成开发环境。集成开发环境是单片机厂家为用户提供的产品开发环境，包括单片机的硬件平台和软件平台。20多年来，世界上出现过几种用于51系列单片机的开发软件，下面以伟福6000和Proteus为例。
pwm=1;
if(k==20)
{
pwm=0;
k=0;
}
}
void int0() interrupt 1
{
if(n<20)
n++;
}
void int1() interrupt 2
{
if(n>0)
n--;
}
void time0() interrupt 1
{
TH0=(65536-500)/256;
TL0=(65536-500)%256;
第二章总体方案设计
单片机直流电机控制系统的设计与仿真
内容：设计一个直流电机驱动电路，可控制直流电机的旋转方向，采用PWM电源方式进行控制，电机的速度由模拟量输入给定。
目的、要求：掌握小型直流电机的基本原理和控制过程
2.1总体设计
总体步骤如下：
1、在PROTEUS中设计硬件
2、在WAVE6000中编写程序，编译、连接形成HEX文件。
TL1=(-1000)%256;
IP=0x80;
EA=1;//开CPU总中断
EX0=1;
EX1=1;
ET1=1;
TR1=1;
if(ZKB>100)
ZKB=0;
if(ZKB<0)
ZKB=100;
while(1);
}
void int0() interrupt 0//按键每按一次，占空比加1
{
EX0=0;
1、出版质量的原理图
ISIS提供给用户图形外观，包括线宽、填充类型、字符等的全部控制，使用尸能够生成如杂志上看到的精美的原理图，画完图可以以图形文件输出，画图的外形由风格模板定义。
2、良好的用户界面
ISIS有一个无连线方式，用户只需单击元件的引脚或者先前布好的线，就能实现布线。此外，摆放、编辑、移动和删除操作能够直接用鼠标实现．无需去单击菜单或图标。
转速。
2.3.2
void main()
{
TMOD=0x01;
TH0=(65536-500)/256;
TL0=(65536-500)%256;
EA=1;
EX0=1;
ET0=1;
IT0=1;
IT1=1;
TR0=1;
EX1=1;
pwm=0;
while(1);
}
void pwmss()
{
if((k==n)&&(k<20))
3、自动走线
只要单击想要连接的两个引脚，就能简单地实现走线。在特殊的位置需要布线时，使用者只需在中间的角落单击。自动走线也能在元件移动的时候操作，自动解决相应连线。节点能够自动布置和移除。既节约了时间，又避免了其他可能的错误。
4、层次设计
ISIS支持层次图设计，模块可画成标准元件，特殊的元件能够定义为通过电路图表示的模块，能够任意设定层次，模块可画成标准元件，在使用中可放置和删除端口的子电路模块。
TH1=(65536-20)/256;
TL1=(65536-20)%256;
count++;
if(count<=ZKB)//定时中断次数小于占空比，则P2.0输出高电平
{
flag=1;
PWM=1;
}
else
{
PWM=0;
}
}
2.3.3
新建工程，新建一个text文件，输入代码．将文件编译成C文件，在输出选项勾上产生HEX文件，点击确认．点击运行，输出HEX文件．
sbit S2=P3^3;
uchar ZKB;//占空比
uchar flag;
void delay(uchar ms)
{uchar i,j;
for(i=ms;i>0;i--)
for(j=110;j>0;j--);
}
void main()
{
ZKB=0;
TMOD=0X10;//定时器1设置为工作方式1
TH1=(65536-1000)/256;
1.1WAVE6000软件说明
这个软件是南京伟福公司的单片机开发软件，一般就是用在C51单片机，具备双工作模式和真正的集成调试环境。此软件可不需要购买仿真器，使用软件模拟仿真器即可，使用很方便。也配有硬件仿真设备，但需购买。它集成了编辑器、编译器、调试器，源程序编辑、编译、下载、调试全部可以在一个环境中完成。且伟福的多种仿真器及所支持各种CPU仿真全部集成在一个环境下。由于此软件风格统一，从而可节省用户的时间和精力。
5、总线支持
ISIS提供的不仅是一根总线，还能用总线引脚定义元件和子电路。因此，一个连线在处理器和存储器之间的32位的处理器总线可以用单一的线表示，节省绘图的时间和空间。
6、元件库
ISIS的元件库包含8000个元件，有标准符号、三极管、二极管、热离子管、TTL
CMOS、ECL、微处理器，以及存储器元件、PLD、模拟Ic和运算放大器。
k++;
if(k<=n)
pwm=1;
else
pwm=0;//
if(k==20)
{
k=0;
}
}
程序2
#include <reg52.h>
#define uint unsigned int
#define uchar unsigned char
sbit PWM=P2^0; //PWM输出波形
sbit S1=P3^2;
第三章综合测试
3.1仿真工具栏
仿真控制按钮
1*运行
2*单步运行
3*暂停
4*停止
3.2仿真结果
第四章总结鉴定
在Proteus 环境下输入源程序，把源代码
生成目标代码后，将其加载到电路中，设置单片机时钟频率为12Mhz，电路即可
开始工作。通过改变RV1 的阻值，可以看到ADC0808 的输出端OUT1-OUT8 相应位
1.3MCS-51单片机系统简介
单片机应用系统由硬件系统和软件系统两部分组成。硬件系统是指单片机以及扩展的存储器、I\O接口、外围扩展的功能芯片以及接口电路。软件系统包括监控程序和各种应用程序。
在单片机应用系统中，单片机是整个系统的核心，对整个系统的信息输入、处理、信息输出进行控制。与单片机配套的有相应的复位电路、时钟电路以及扩展的存储器和I\O接口，使单片机应用系统能够运行。
参考文献
