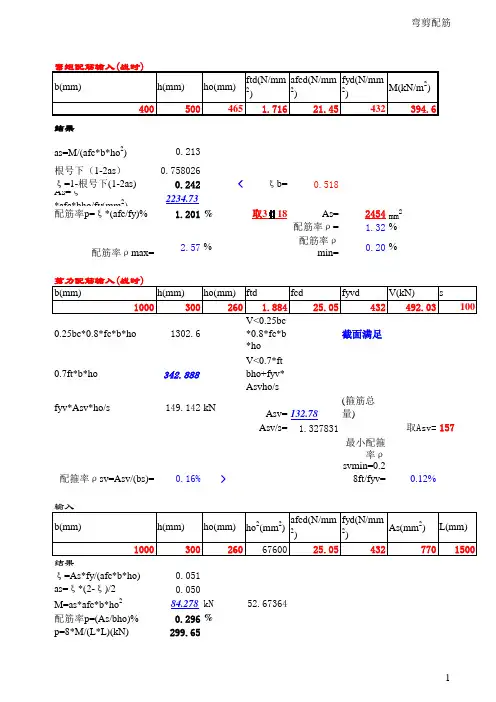

人防各专业人防计算书1

给排水人防设计计算书

1、战时人员生活用水按28升/人，口部洗消用水按5升/平方米冲洗一次，战时人员饮用水按45升/人计。

人防分区人防掩蔽人数

（人）洗消用水水箱

（T)

饮用用水水箱

（T)

28L/人45L/人

1 1238 35 56

2 1332 38 60

3 1388 39 61

4 1330 38 60

5 1260 3

6 57

每个人防分区设置战时生活洗消不锈钢水箱一只，尺寸为：L*B*H=6X4X2.5，有效容积为55m3。在生活洗消水箱一侧设气压变频给水设备GBWS-3-32-2SLG一套，配泵SLG3*3F两台（一用一备）及气压罐一只SQL800，满足生活、洗消用水的水量及水压要求。人防口部洗消和防毒通道均预留水龙头。每个人防分区设置战时饮用不锈钢水箱一只，尺寸为：L*B*H=10X4X2.5m，有效容积为80m3，满足饮用水量要求，在水箱侧壁设取水龙头。

2、人防单元六：物资库

设置洗消水箱8T，尺寸为：L*B*H=2*2*2.5m

3、柴油发电机房冷却水量计算：

柴油发电机房采用风冷，发电机组采用水冷。设置混合水池。

发电机房内设置二台120KW的柴油发电机组。

根据《全国民用建筑工程设计技术措施---防空地下室》（2009版），

柴油发电机循环冷却水量：

Q=ε*N*m*b*k/（（t2-t1）*C*ρ）

=0.35*120*2*0.23*41870/((75-50)*4.19*1000)

=0.77（m³/h）

混合水池的补水量：

Qh=（（t2-t1）/（（t2-t））*Q

=（（75-50）/75-10）*0.77

=0.3（m³/h）

循环出水温度t2取75℃，循环进水温度t1取50℃，

混合水池按2天补水量储存水量，

V=Qh*T=0.3*2*24=14（m³）

则燃油消耗量为200g/kw·h*120KW*2=48000g/h=48kg/h。

燃油的发热量为：Q=48kg/h*41900kJ/kg=2011200 kJ/h

此热量包括柴油机的散热量Q1，发电机的散热量Q2和排烟管道的散热量Qy。本设计采用风水冷相结合的方式，其中Q2和Qy由风冷机组带走。水冷系统需冷却带走的热量为Q1，经查《防空地下室设计手册—暖通、给排水、电气分册》，二台120KW的柴油发电机组产生的Q1值约为30KW。

30KW=30*3600 kJ/h =108000 kJ/h

冷却水补充水量为：108000 kJ/h /[4.19 kJ/kg·℃*（80-40）℃]=644kg/h=0.644m3/h=15 m3/d

其中水的比热为4.19 kJ/kg·℃循环出水温度取80℃，

循环进水温度取40℃，

电站冷却水贮水时间按无可靠内、外水源考虑，贮存2d用水，则冷却水池容积为：15*2=30 m3

4、柴油发电机房供油系统计算：

油箱的容积：V=（24*120KW*2*0.2kg/kw·h*7d）/(0.85*1000)=9.48 m3

故本设计采用2只5吨搪瓷钢板油箱。

另柴油发电机设一个日用油箱，贮存柴油机10h的用油，则V=(120kw*0.2kg/kw·h*10h)/0.85*2=564L=0.6 m3
