弱电综合布线线槽容量计算

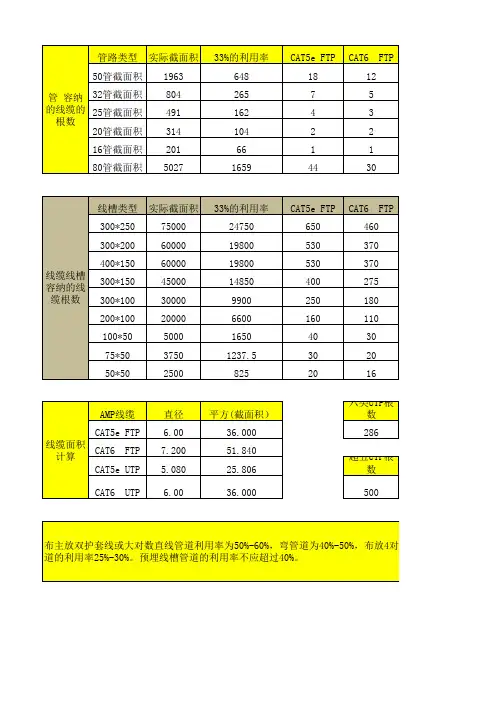

综合布线线管线槽的选择(弱电设计规范)
CAT5e FTP 650 530 530 400 250 160 40 30 20
CAT6 FTP 460 370 370 275 180 110 30 20 16
AMP线缆
线缆面积 计算
CAT5e FTP CAT6 FTP CAT5e UTP
CAT6 UTP
直径 6.00 7.200 5.080
6.00
平方(截面积） 36.000 51.840 25.806
36.000
六类UTP根 数 286
超五UTP根 数
500
布主放双护套线或大对数直线管道利用率为50%-60%，弯管道为40%-50%，布放4对对绞电缆或4芯电缆时管 道的利用率25%-30%。预埋线槽管道的利用率不应超过40%。
CAT5e UTP 25 10 6 3 2 60
管路类型 实际截面积 50管截面积 1963 管 容纳 32管截面积 804 的线缆的 25管截面积 491 根数 20管截面积 314 16管截面积 201 80管截面积 5027
33%的利用率 648 265 162 104 66 1659
CAT5e FTP 18 7 4 2 1 44
CAT6 FTP 12 5 3 2 1 30
40%的利用率 30000 24000 24000 18000 12000 8000 2000 1500 1000
CAT6 UTP 833 666 666 500 333 222 55 41 27
实际面积 10296
实际面积 12903.2
，布放4对对绞电缆或4芯电缆时管
线缆线槽 容纳的线 缆根数
线槽类型 300*250 300*200 400*150 300*150 300*100 200*100 100*50 75*50 50*50
弱电工程计算线材的公式
1、整数用线量（总长度M）=楼层*每层用线量
2、订货总量（总长度M）=所需总长+所需总长*10%+总点数*6
每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数
3、总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2
注：得出的长度为英尺
用线箱数计算
用线箱数=总长度（单位米）/305+1
用线箱数=总长度（英尺）/1000+1
l平均=[l（水平）最长+l（水平）最短]/2*1.1+l（垂直）+l（余量）
l总长=l平均*信息点数
upt箱数=roundup（l总长/305，0）+n（自定数量）
价格=utp箱数*单价
管槽线缆容量对照表
1 PVC槽（型号）20*10 24*14 39*19 59*2
2 99*27 99*40
2 五类线（根数） 2 4 9 16 32 48
3 PVC管（型号）ф16 ф20 ф25 ф32 ф40 ф50
4 五类线（根数） 2 3 6 9 1
5 24
5 度锌线槽（型号） 25*25 25*50 25*75 50*50 50*100 100*100
6 五类线（根数）
7 15 22 30 60 120
容量公式：管槽容量=INT（管槽面积*K）对CAT5 UTP来说K=0.012
例如：100*100的桥架
算法：100*100*0.012
结果：120根
另一种算法
100*100*0.4/28.6＝139根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积
注：规范要求弱电的槽满率是40%,强电的槽满率是50%。

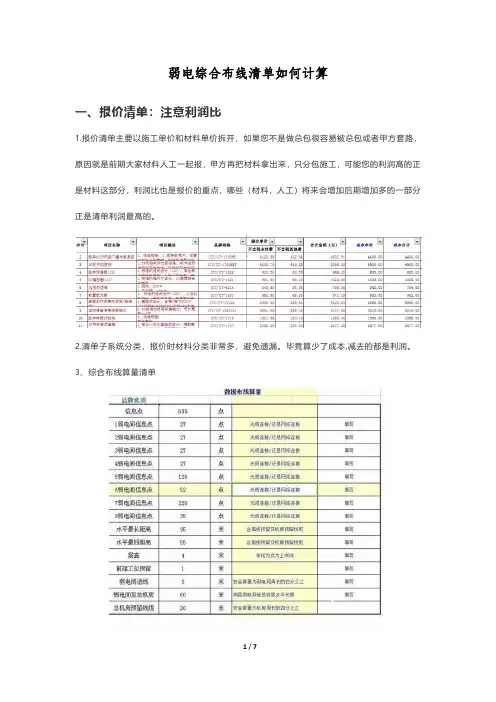

弱电综合布线清单如何计算(详细报价清单整理方法)
弱电综合布线清单如何计算一、报价清单：注意利润比1.报价清单主要以施工单价和材料单价拆开，如果您不是做总包很容易被总包或者甲方套路，原因就是前期大家材料人工一起报，甲方再把材料拿出来，只分包施工，可能您的利润高的正是材料这部分，利润比也是报价的重点，哪些（材料，人工）将来会增加后期增加多的一部分正是清单利润最高的。
2.清单子系统分类，报价时材料分类非常多，避免遗漏。
毕竟算少了成本,减去的都是利润。
3、综合布线算量清单表格设计为8个弱电间可以增加或删减，按照图纸系统图点位填写，包括层高、弱电间进线余量，弱电间至总机房预留线缆。
4、计算结果（1）、自动核算出线缆平局长度，平局长度有公式已经做好余量，可以根据实际需求自己更改（2）、自动核算出水平线缆总量，以及弱电间至总机房线缆长度（3）、自动核算出楼层交换机数量，16口、24口、48口自己修改，以及弱电间配线架及跳线数量。
这个公式觉得只适用于初学者，老司机可能在线缆算量方面心算就已经出来量了。
二、辅材的计算1、统计信息点数，包括各房间和机房，填入点位分布表中;2、确定是否超长?如超长，应在何处设置子配线间，几个?如有子配线间，那么交换机的数量也相应有变化。
3、确定路由的走向;4、确定各处桥架的型号和长度。
计算方法：(长×宽)×0.4/28，结果为信息点数，常用标准桥架有：300×100，200×100，100×100，100×50，50×50，其它桥架都需要定做。
注：如果分支路由有相同的桥架型号，则分别计算其长度，最后才统计该桥架型号的总长度。
5、ø25和ø20管的计算(通常ø25可以布6根线，ø20可以布4根线)。
计算时，以ø20为准，平均某一信息点从桥架到终端需要ø20的长度，如为A，那么就可以计算出所有信息点需要ø20的长度了，即B=A×(总点数/4)，而实际在工程中，ø20=2/3×B，ø25=1/3×B。
弱电工程项目综合布线估算方法和公式
弱电工程项目综合布线估算方法和公式弱电系统中线缆的计算是一门技术活，不是简单的心算就可以完成的，也有一些基本方法和公式来套用。
一、综合布线系统1.1 水平子系统，线缆用量计算方法：•电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H（H－楼层高）•实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)•每箱线缆布线根数=每箱电缆长度/实际电缆平均长度•电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。
1.2 主干子系统，铜线缆用量计算方法：•电缆平均长度=（最远IDF距离+最近IDF距离）/2•实际电缆平均长度= 电缆平均长度×1.1+(端接容限，通常取6)•每轴线缆布线根数= 每轴电缆长度/实际电缆平均长度•电缆需要轴数= IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到设备间（MDF）的水平距离。
大对数电缆对数按照1：2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择，因施工较困难。
1.3 主干子系统，光缆用量计算方法：•光缆平均长度=（最远IDF距离+最近IDF距离）/2•实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)•光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。
光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。
常用弱电线槽管规格和布线容量
常用弱电线槽/管规格和布线容量
一、常用PVC线槽规格和船舷数量表
线槽内线的填充率不应大于60%，在线的脸颊、转交、分子集中短处应采用响应的附件，并保持线槽练好封闭性。
线槽垂直或倾斜敷设时应采用线口固定线缆以防止线缆在槽内移动。
垂直敷设时其线缆固定间距不要大于3米
当线管布线的管路较长或有转弯时，应适当加装拉线盒，两个线点之间的距离应符合以下要求：
1）对无弯管路，不超过30M
2）两个拉线点之间有一个弯时，不超过20M
3）两个拉线点之间有两个弯时，不超过10M
4）两个拉线点之间有三个弯时，不超过8M
5）线管与电源支路管距离应大于103mm，与电源主线管之间距离大于310mm，对单根拉力不应超过15kg。
避免在拉线过程中，挫伤、打结、弯曲、缠绕紧
2、整箱用线量=楼层×每层用线量（【0.55×(最远点距离+最近点距离)+6 】×楼层点数总数）
3、总长度=最短信息点长度+最长信息点长度/2×总点数×3.3×1.2
注：得出长度为英尺
用线箱数：总长度（米）/305+2 总长度（英尺）/1000+2。
弱电工程项目综合布线估算方法和公式实用
弱电工程项目综合布线估算方法和公式（实用）弱电系统中线缆的计算是一门技术活，不是简单的心算就可以完成的，也有一些基本方法和公式来套用，本篇文章分系统介绍弱电线缆估算方法。
一、综合布线系统1.1 水平子系统，线缆用量计算方法：电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H（H－楼层高）实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。
1.2 主干子系统，铜线缆用量计算方法：电缆平均长度 =（最远IDF距离+最近IDF距离）/2实际电缆平均长度 = 电缆平均长度×1.1+(端接容限，通常取6)每轴线缆布线根数 = 每轴电缆长度/实际电缆平均长度电缆需要轴数 = IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到设备间（MDF）的水平距离。
大对数电缆对数按照1：2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择，因施工较困难。
1.3 主干子系统，光缆用量计算方法：光缆平均长度=（最远IDF距离+最近IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。
光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。
线缆计算公式-管槽线缆容量对照表
1、订货总量（总长度M）=所需总长+所需总长*10%+总点数*62、整数用线量（总长度M）=楼层*每层用线量每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数3、总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2 注：得出的长度为英尺用线箱数计算用线箱数=总长度（单位米）/305+1注：规范要求弱电的槽满率是40%,强电的槽满率是50%英制：４分６分１寸 1.2寸1.5寸2 寸 2.5寸3寸4寸公制：dn15 dn20 dn25 dn32 dn40 dn50 dn65 dn75 dn100外径：20 25 32 38 45 63 76 89 133DN-公称直径Ф－外径管槽线缆容量对照表（含PVC线槽）PVC槽（型号）20*10 24*14 39*19 59*22 99*27 99*40五类线（根数） 2 4 9 16 32 48PVC管（型号）ф16 ф20 ф25 ф32 ф40 ф50五类线（根数） 2 3 6 9 15 24度锌线槽（型号）25*25 25*50 25*75 50*50 50*100 100*100五类线（根数） 7 15 22 30 60 120表1.铜缆外径统计表：单位：mm3类4对线5类4对线25对3类线50对3类线100对3类线25对5类线4.7 4.57 9.7 13.4 18.2 12.45表2.光缆外径统计表：单位：mm规格NTF-DMGR-04 NTF-DMGR-06 NTF-DMGR-12外径 5.08 5.59 7.62表3.铁管容纳线缆根数统计表铁管规格3类4对5类4对G15 2 2G20 4 3G25 6 6G32 11 10表4.架桥容纳线缆根数统计表线槽规格3类4对5类4对3类25对3类50对3类100对5类25对25X25 8 7 1 0 0 025X50 17 15 3 1 0 275X25 27 24 5 3 1 350X50 36 32 7 4 2 550X100 74 66 16 10 5 12100X100 150 134 33 22 11 2575X150 169 151 38 25 13 28100X200 301 269 68 45 23 52150X150 339 303 77 51 27 58表5.线槽容纳线缆根数统计表线槽截面积3类4对5类4对3类25对3类50对3类100对5类25对20×10 200 224X14 336 8 3 1 0 0 039×18 702 850×25 1250 17 15 3 1 0 260×22 1320 1660×30 1800 2280×40 3200 4080×50 4000 50100×60 6000 80100×100 10000 130120×60 7200 94。
综合布线系统管槽容量计算
技术交流群：只限加四川朋友群68170373四川IT技术综合布线系统管槽容量计算1、订货总量（总长度M）=所需总长+所需总长*10%+总点数*62、整数用线量（总长度M）=楼层*每层用线量每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数3、总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2注：得出的长度为英尺用线箱数计算用线箱数=总长度（单位米）/305+1用线箱数=总长度（英尺）/1000+11.确定电缆长度确定媒介布线方法和布线路由确定每个电信接线间所要服务的区域确定距服务接线间最近的to位置的最短电缆走线a确定距服务接线间最远的to位置的最长电缆走线b按照可能采用的电缆路径测量每个走线距离：计算平均电缆长度al=（a+b）/2计算上下浮动的电缆长度s=al*10%确定接线间端接容差c<视接线间培植不同而变化>确定工作区落差长度d<只在头顶上方布线时按这一参数>计算总平均电缆表度tcl=al+s+c+d2.订购电缆：计算实例最大订购长度/电缆走线的平均长度=每箱的电缆走线数305m/23.6m=12.8走线数（箱）<舍点尾数后为12>因为没个电信插座代表单根导线，则总电缆走线数等于电信插座总数，所以：电信插座的数量/走线数（箱）=电缆的箱数即：140/12=11.6 近位后=12水平子系统订购线缆计算实例1、平均电缆长度=(最远F+最近N两条电缆总长)÷2总电缆长度L=(平均电缆长度+备用部分(平均长度的10%)+端接容差(一般设为6 m))×信息总点数楼层用线量L=[0.55(F+N)+6 ]×nn楼层信息点数总用线量L= L i i=1,….,m m为总楼层数2、鉴于双绞线一般按箱订购，每箱305 m(1000英尺，每圈约1 m)，而且网络线不容许接续，即每箱零头要浪费，所以每箱布线根数=(305÷平均电缆长度)，并取整则所需的总箱数=(总点数÷每箱布线根数)，并向上取整3、计算实例a) 例题(错误计算)设有140个信息点。
弱电智能化综合布线用量计算方法
水平使用哪类线 缆？（预算和应 用来考虑）
各楼层的数据点 数、语音点数； （实际需求）
建筑物的平面图 （CAD图）； （计算线缆距离）
核心机房在哪栋 楼或哪个楼层？ （光纤走向和用 量）
建筑群使用多少 芯数的光纤？ （无其它用处， 一般使用6芯）
工作区子系统材料计算
跳线=数据点数
注意：总点数=数据+语音
垂直区子系统材料计算
光纤或铜缆使用：
• 等于从楼宇的核心机房至各个楼层的距离
大对数电缆：
• 等于从楼宇的核心机房至各个楼层的距离
注意：大对数的使用多少看楼层内的语音数量
管理间子系统材料计算
1 数据配线架（包括模块）： =楼宇数据总点数/24或48
2 110配线架（包括模块）： =楼宇语音总点数/100
数据配线架 （包括模块）： =管理间数/24
110配线架 （包括模块）： =楼宇语音总点
数/100
理线架：=数据 配线架数*2 （交换机也要 用到）
RJ45转RJ11 鸭嘴跳线线：= 楼宇语音总点
数
数据跳线：=管 理间数
核心机房（垂直子系统为光纤时）材料计算
A 1、光纤配线架：=管理间数*光纤芯数 B 2、光纤跳线（ST-LC）：=管理间数*光纤芯数 C 3、尾纤（ST）：=管理间数*光纤芯数 D 4、耦合器（ST）：=管理间数*光纤芯数
每层楼用线量：C=[0.55*(L+S)+6]*n
L:本楼层离管理间最 远的信息点距离
S：本楼层离管理间 最近的信息点距离
n:本楼层的信息点总 数
0.55：备用系数
6：端接容差
总体用线箱数计算
1、最长的线距+最短的线距)/2=平均值
弱电工程项目综合布线估算方法和公式
弱电⼯程项⽬综合布线估算⽅法和公式弱电⼯程项⽬综合布线估算⽅法和公式弱电系统中线缆的计算是⼀门技术活，不是简单的⼼算就可以完成的，也有⼀些基本⽅法和公式来套⽤。
⼀、综合布线系统1.1 ⽔平⼦系统，线缆⽤量计算⽅法：电缆平均长度=（最远信息点⽔平距离+最近信息点⽔平距离）/2+2H（H－楼层⾼）?实际电缆平均长度=电缆平均长度×1.1+ (端接容限，通常取6)每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点⽔平距离是从楼层配线间（IDF）到信息点的⽔平实际距离，包含⽔平实际路由的距离，若是多层设置⼀个IDF则还应包含相应楼层⾼度。
上⾯的“电缆平均长度”计算公式适应⼀层或三层设置⼀个楼层配线间（IDF）的情形。
1.2 主⼲⼦系统，铜线缆⽤量计算⽅法：电缆平均长度=（最远IDF距离+最近IDF距离）/2实际电缆平均长度= 电缆平均长度×1.1+(端接容限，通常取6)每轴线缆布线根数= 每轴电缆长度/实际电缆平均长度电缆需要轴数= IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到⽹中⼼主配线架（MDF）的实际距离，主要取决于楼层⾼度和弱电井到设备间（MDF）的⽔平距离。
⼤对数电缆对数按照1：2（即1个语⾳点配置2对双绞线）计算，并分别选择25/50对电缆进⾏合理设计。
100对⼤对数电缆⼀般不要选择，因施⼯较困难。
1.3 主⼲⼦系统，光缆⽤量计算⽅法：光缆平均长度=（最远IDF距离+最近IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到⽹中⼼主配线架（MDF）的实际距离，主要取决于楼层⾼度和弱电井到MDF的⽔平距离。
光纤芯数、单模、多模的选择若招标⽂件有明确的要求，则按要求设计，通⽤的选择是6芯多模光缆。
线缆计算公式-管槽线缆容量对照表
1、订货总量（总长度M ）二所需总长+所需总长*10%+总点数*62、整数用线量（总长度M）二楼层*每层用线量每层用线量二[0.55* （最远点距离+最近点距离）+6]*楼层信息点数3、总长度二最短信息点长度+最长信息点长度/2*总点数*3.3*1.2 注：得出的长度为英尺用线箱数计算用线箱数二总长度（单位米）/305+1用线箱数二总长度（英尺）/1000+1注：规范要求弱电的槽满率是 40%,强电的槽满率是50%英制4分6分1寸1.2寸1 .5寸2 寸2.5寸3寸4寸公制dn 15 dn20 dn25 dn32 dn 40 dn50 dn65 dn75 dn100外径20 25 32 38 45 63 76 89 133DN- 公称直径①—外径管槽线缆容量对照表（含PVC线槽）PVC 槽（型号）20*10 24*14 39*19 59*22 99*27 99*40五类线（根数）24 9 16 32 48PVC管（型号）巾16 巾20 巾25巾32 巾40巾50五类线（根数） 2 3 6 9 15 24度锌线槽（型号）25*25 25*50 25*75 50*50 50*100 100*100五类线（根数）7 15 22 30 60 120表1. 铜缆外径统计表：单位：mm3类4对线5类4对线25对3类线50对3类线100对3类线25对5类线4.7 4.57 9.7 13.4 18.2 12.45表2. 光缆外径统计表：单位：mm规格NTF-DMGR-04 NTF-DMGR-06 NTF-DMGR-12外径5.08 5.59 7.62表3.铁管容纳线缆根数统计表铁管规格3类4对5类4对G15 2 2G20 4 3G25 6 6G32 11 10表4.架桥容纳线缆根数统计表线槽规格3类4对5类4对3类25对3类50对3类100 对5类25对25X25 8 7 1 0 0 025X50 17 15 3 1 0 275X25 27 24 5 3 1 350X50 36 32 7 4 2 550X100 74 66 16 10 5 12100X100 150 134 33 22 11 2575X150 169 151 38 25 13 28100X200 301 269 68 45 23 52150X150 339 303 77 51 27 58表5.线槽容纳线缆根数统计表线槽截面积3类4对5类4 对3类25对3类50 对3类100对5类25对20 X 10 200 224X14 336 8 3 1 0 0 039 X 18 702 850 X 25 1250 17 15 3 1 0 260 X 22 1320 1660 X 30 1800 2280 X 40 3200 4080 X 50 4000 50100 X 60 6000 80100 X 100 10000 130120 X 60 7200 94。
线槽和线缆选用规格计算
线槽和线缆选用规格计算线槽和线缆是建筑电气工程中常用的电线管材料，用于保护、隐藏电线和电缆，以及提供安全的电缆布线环境。
在选用线槽和线缆的规格时，需要考虑多方面的因素，包括电流负荷、环境条件、安装要求等。
下面将详细介绍线槽和线缆选用规格的计算方法。
1.线槽数量和长度的计算在进行线槽选用规格的计算之前，首先需要计算出所需的线槽数量和长度。
一般情况下，线槽的数量和长度与布线的电线数量和总长度相关。
线槽数量=电线数量/每根线槽可容纳电线数量线槽长度=总电线长度×电线数量/每根线槽可容纳电线数量2.线槽横截面积的计算线槽横截面积的大小会影响电线散热的能力和线槽的容纳能力，因此需要根据电流负荷来选择合适的线槽横截面积。
线槽横截面积=电流负荷/允许电流密度×线槽安装方法的修正系数其中，允许电流密度一般根据国家标准或行业规范进行确定，常用值为20A/㎟或15A/㎟。
线槽安装方法的修正系数是根据线槽的散热条件和环境温度进行修正的，通常为0.8-1.0之间。
3.线槽直线长度的计算线槽的直线长度是指线槽呈直线敷设时的实际长度，需要根据电线的敷设路径和安装方式来计算。
线槽直线长度=线槽水平长度+线槽垂直长度+弯曲长度线槽水平长度为电线布线路径中的直线段长度，线槽垂直长度为线槽与电线布线路径中的拐角或弯曲段的长度，弯曲长度为线槽内电线在弯曲段中的缠绕长度。
4.线槽负荷系数的计算线槽负荷系数是根据线槽的使用条件和敷设方式来确定的，用于修正线槽容纳电线数量和负荷能力的估计值。
线槽负荷系数=电流负荷/线槽容纳负荷其中，线槽容纳负荷是指线槽所能容纳的电流负荷总和。
1.线缆截面积的计算线缆截面积的大小会直接影响线缆的导电能力和电流负荷能力，因此需要根据电流负荷和电缆长度来确定合适的线缆截面积。
线缆截面积=电流负荷/允许电流密度×线缆长度允许电流密度的选择与线缆的类型和用途有关，一般根据国家标准或行业规范进行确定。
综合布线线槽计算
综合布线-线槽计算器计算公式：线缆数量=线槽长*宽*0.6/(派*单根线径的平方）网线外径一般是7.8mm2左右，我们按10mm2画个正方形计算，100x100的线槽就可以放10x10=1 00根网线（由于按10mm2计算，所以已经有40%的余量了),同理，200x100的线槽放200根，300x100的放300根，当然可以稍微多放点，但尽量不要放太多，因为线缆在线槽里不是笔直的，拐弯的地方能容纳的线缆会更少。
综合布线-线槽计算器线槽规格 3类4对 5类4对 3类25对 3类50对 3类100对 5类25对25 X 25 8 7 1 0 0 0 25 X 50 17 15 3 1 0 2 75 X 25 27 24 5 3 1 3 50 X 50 36 32 7 4 2 550 X 100 74 66 16 10 5 12100 X 100 150 134 33 22 11 2575 X 150 169 151 38 25 13 28100 X 200 301 269 68 45 23 52 150 X 150 339 303 77 51 27 58综合布线系统一般包含超五类网线和六类网线，一般你可以按工程经验：100*100的线槽可以容下100根超五类网线，大约按每根线占用10平方毫米计算，六类线按15平方毫米计算，你可以以这个基数往下推算。
如何确定综合布线的用线量，不过你可以变通下，也可以同样得出综合布线线槽的用量，例如：我们要对一个楼宇进行网络布线，首先我们要计算出整个楼宇的水平线用线量，在计算出每个楼层的用线量，然后在对每个楼层用线量进行汇总就可以了，我们可以用以下公式表示：C=[0.55(F+N)+6]×MC=表示：每个楼层用线量F=表示：为最远的信息插座离楼层管理间的距离N=表示：为最近的信息插座离楼层管理间的距离M=表示：为每层楼的信息插座的数量6=表示：为端对容差（主要考虑到施工时线缆的损耗、线缆布设长度误差等因素）整座楼的用线量：S=∑MC ，M为楼层数，C为每个楼层用线量。
综合布线设计中的常用计算公式
综合布线设计中的常⽤计算公式1、现场压接跳线RJ45所需的数量R J 4 5头的需求量⼀般⽤下述⽅式计算：RJ-45头的需求量公式： m=n*4+n*4*15%m:表⽰RJ-45接头的总需求量n:表⽰信息点的总量 4：表⽰每个信息点要准备4个RJ-45头n*4*15%:表⽰富余量2. 信息模块的需求量信息模块的需求量公式： m=n+n*3%m：表⽰信息模块的总需求量n:表⽰信息点的总量n*3%：表⽰富余量3. 线缆⽤量计算线缆⽤量计算⽅式：(1) 可靠算法： C=0.55×(L+S)+6 F=Floor(305/C) B=Ceiling(n/F) 式中：L—离FD最远信息插座的距离;S—离FD最近信息插座距离;C—平均每个信息点的电缆长度;F—每箱双绞线能安装的信息点数量;Floor()—向下取整Ceiling()—向上取整B—所需电缆总箱数(305⽶/箱);n—信息点数量。
(2) 估算法：先求出总线缆⽤量，再除以每箱线的标准长度，可得到所需线缆的箱数，再加上富余量。
每个楼层⽤线量（m）的计算公式如下：C=[0.55*(L+S)+6]*nC:每个楼层的⽤线量；L:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备⽤系数6：端接容差所需电缆总箱数(305⽶/箱)：B: 所需电缆总箱数(305⽶/箱)∑C: 各层电缆长总和2:线缆箱数的富余量，信息点越多，富余量越⼤。
4. 对槽、管规格的选择(1) 查表法：根据槽(管)内需要容纳的线缆数量去查表得到所需槽、管的规格型号。
(2) 估算法：在选择线槽时,线槽的截⾯积=⽔平线缆⾯积×3。
(3) 精确算法：槽(管)截⾯积=(n×线缆截⾯积)/[70%×(40%～50%)] 式中：n——⽤户所要安装的多少条线(已知数);线缆截⾯积——选⽤的线缆⾯积;70%——布线标准规定允许的空间;40%～50%——线缆之间浪费的空间。
弱电线槽计算
1、通讯设备间与电信间之间最多n条（3家运营商*m处电信间）24芯光缆（电信间每家运营商24芯光缆可覆盖768户）+6条移动通信室内分布系统线缆；除去6条室内分布系统线缆，以24芯光缆为例，通讯线槽容量400*200/174条、400*150/127条、300*150/93条、300*100/57条、200*100/33条、100*100/10条；具体线槽容量以实际工程量为准。
2、电信间与各单元弱电井最多n条24芯光缆（根数＝单元户数*2/24）；以24芯光缆为例，电信间进户通讯线槽容量可选200*100/45条（540户）、100*100/22条（264户）；各单元通讯线槽容量约75*100/15条（180户）；具体线槽容量以实际工程量为准。
3、广电机房与各单元弱电井最多n条（单元数）4芯光缆或SYV75-9线缆，广电线槽容量100*100（141条4芯光缆或33条SYV75-9线缆）、100*50（67条4芯光缆或19条SYV75-9线缆）；各单元进户广电线槽容量约50*100；具体线槽容量以实际工程量为准。
4、消控中心与各单元弱电井之间最多约n条（楼栋数+其他）4芯光缆+m条电梯五方通话线缆+24条网线+24条电源线；200*150安防线槽可容114条4芯光缆+60条电梯五方通话线缆+24条网线+24条电源线；200*100安防线槽可容97条4芯光缆+40条电梯五方通话线缆+24条网线+24条电源线；150*100安防线槽可容63条4芯光缆+20条电梯五方通话线缆+24条网线+24条电源线；100*100安防线槽可容20条4芯光缆+10条电梯五方通话线缆+24条网线+24条电源线；各单元进户安防线槽75*100，最多容纳48条4芯光缆+2条电梯五方通话线缆+12条网线+12条电源线或7条4芯光缆+2条电梯五方通话线缆+24条网线+24条电源线；具体线槽容量以实际工程量为准，应核实调整。
5、调整引至弱电机房的弱电主干线槽，弱电主干线槽可依据具体线缆数量选择400*200（分隔为通讯200：广电50：安防150），400*150（分隔为通讯200：广电50：安防150），300*150（分隔为通讯150：广电50：安防100），300*100（分隔为通讯150：广电50：安防100）等，具体线槽容量以实际工程量为准，应核实调整。
综合布线线槽计算
综合布线-线槽计算器计算公式：线缆数量=线槽长*宽*0.6/(派*单根线径的平方）网线外径一般是7.8mm2左右，我们按10mm2画个正方形计算，100x100的线槽就可以放10x10=1 00根网线（由于按10mm2计算，所以已经有40%的余量了),同理，200x100的线槽放200根，300x100的放300根，当然可以稍微多放点，但尽量不要放太多，因为线缆在线槽里不是笔直的，拐弯的地方能容纳的线缆会更少。
综合布线-线槽计算器线槽规格 3类4对 5类4对 3类25对 3类50对 3类100对 5类25对25 X 25 8 7 1 0 0 0 25 X 50 17 15 3 1 0 2 75 X 25 27 24 5 3 1 3 50 X 50 36 32 7 4 2 550 X 100 74 66 16 10 5 12100 X 100 150 134 33 22 11 2575 X 150 169 151 38 25 13 28100 X 200 301 269 68 45 23 52 150 X 150 339 303 77 51 27 58综合布线系统一般包含超五类网线和六类网线，一般你可以按工程经验：100*100的线槽可以容下100根超五类网线，大约按每根线占用10平方毫米计算，六类线按15平方毫米计算，你可以以这个基数往下推算。
如何确定综合布线的用线量，不过你可以变通下，也可以同样得出综合布线线槽的用量，例如：我们要对一个楼宇进行网络布线，首先我们要计算出整个楼宇的水平线用线量，在计算出每个楼层的用线量，然后在对每个楼层用线量进行汇总就可以了，我们可以用以下公式表示：C=[0.55(F+N)+6]×MC=表示：每个楼层用线量F=表示：为最远的信息插座离楼层管理间的距离N=表示：为最近的信息插座离楼层管理间的距离M=表示：为每层楼的信息插座的数量6=表示：为端对容差（主要考虑到施工时线缆的损耗、线缆布设长度误差等因素）整座楼的用线量：S=∑MC ，M为楼层数，C为每个楼层用线量。
弱电工程如何计算PVC管和线槽的线缆容量
弱电工程如何计算PVC管和线槽的线缆容量导读关于pvc线管穿线的问题，其中问的最多的就是pvc线管能穿放多少根网线？今天来总结一下：关于pvc线管穿线的问题，其中问的最多的就是pvc线管能穿放多少根网线？今天来总结一下：一、PVC管能放多少根线缆？pvc线管内线截面面积不能超过电线管截面面积的40%，超过40%穿管的阻力很大,特别是预埋管道阻力大无法穿过、又无法翻工,那不是功亏一篑。
用pvc线管穿网线的话，5类与6类线都有，因为5类现在用的较少，我们就来看下超5类与6类线的不同型号的pvc线管的穿线根数。
1、超5类线的穿线根数超五类/五类芯径：0.511截面：19.625mm2外接正方形面积：25mm2因为pvc线管内线截面面积不能超过电线管截面面积的40%，我们就分别来看下pvc线管的利用率在25%、30%、40%的穿线根数。
因为计算的比较精准，所以有的会有小数，大家在实际用的时候取小按整数使用。
2、6类线的穿线根数六类线芯径：0.574截面：30.1754mm2外接正方形面积：38.44mm2和上面一样，分别来看下pvc线管的利用率在25%、30%、40%的穿线根数。
值得说的是，因为超5类线与6类线的横截面积是不一样的，6类线比5类线的横截面积大，所以它们同型下的pvc线管穿网线数量是不一样的，同型号线管下，超5类线要比6类线的穿网线数量要多一些。
二、线槽能放多少根网线当然在实际项目，我们除了用pvc线管，也会用到pvc线槽，布放缆线在线槽内的截面利用率应为30％～50％，这里面我们也一起来看下pvc常用线槽的穿线量。
我们就来看下利用率在30%与50%的情况下，pvc线槽能放多少根超5类线与6类线。
1、线槽的利用率30%时的穿线数量。
2、线槽的利用率50%时的穿线数量。
当然，在实际项目的利用率最好取40%左右，也就是利用率在30%与50%之间。
-全文完-。
