压力容器类别及压力等级品种划分
压力容器按照各种方式的分类
压力容器按照各种方式的分类压力容器是内部或外部承受气体或液体压力、并对安全性有较高要求的密封容器。
压力容器主要为圆柱形,少数为球形或其他形状。
圆柱形压力容器通常由筒体、封头、接管、法兰等零件和部件组成,压力容器工作压力越高,筒体的壁就应越厚。
压力容器分类按压力等级分类:压力容器可分为内压容器与外压容器。
内压容器又可按设计压力(p)大小分为四个压力等级,具体划分如下:低压(代号L)容器0.1MPa≤p<1.6MPa;中压(代号M)容器1.6MPa≤p<10.0MPa;高压(代号H)容器10MPa≤p<100MPa;超高压(代号U)容器p≥100MPa。
按容器在生产中的作用分类:反应压力容器(代号R):用于完成介质的物理、化学反应。
换热器压力容器(代号E):用于完成介质的热量交换。
分离压力容器(代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。
储存压力容器(代号C,其中球罐代号B):用于储存、盛装气体、液体、液化气体等介质。
?在一种压力容器中,如同时具备两个以上的工艺作用原理时,应按工艺过程中的主要作用来划分品种。
按安装方式分类:固定式压力容器:有固定安装和使用地点,工艺条件和操作人员也较固定的压力容器。
移动式压力容器:使用时不仅承受内压或外压载荷,搬运过程中还会受到由于内部介质晃动引起的冲击力,以及运输过程带来的外部撞击和振动载荷,因而在结构、使用和安全方面均有其特殊的要求。
上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况,还不能综合反映压力容器的危险程度。
压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关,pV值愈大,则容器破裂时爆炸能量愈大,危害性也愈大,对容器的设计、制造、检验、使用和管理的要求愈高。
安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小,又考虑介质危险性以及容器在生产过程中的作用的综合分类方法,以有利于安全技术监督和管理。
压力容器定义和分类
压力容器的定义和分类一、什么叫压力容器指同时具备下列三个条件的容器才能称之为压力容器:1)工作压力(PW) ≥ 0.1MPa (不含液体静压力).2)内直经(非圆形截面积指最大尺寸)≥ 0.15M且容积V≥ 0。
025M3.3)盛装介质为气体、液化气体或最高工作温度大于等于标准沸点的液体。
二、压力容器的分类1)按设计压分为:低压,中压、高压、超高压四个压力等级。
1。
1 低压容器(代号L):0.1MPa ≤P<1.6MPa.1.2 中压容器(代号M):1.6MPa ≤P〈10MPa。
1。
3 高压容器(代号H):10MPa ≤P〈100MPa.1。
4 超高压容器(代号U):P≥100MPa.2) 按压力容器在生产工艺过程中的作用原理分,可分为:反应压力容器,换热压力容器,分离压力容器,储存压力容器四种。
2。
1 反应压力容器(代号R),主要用于介质的物理、化学反应的压力容器,如反应塔等.2。
2 换热压力容器(代号E),主要是用于完成介质热量交换的压力容器,如热交换器,冷凝器.2.3 分离压力容器(代号S),主要是用于完成介质的流体压力平衡缓冲和气体净化分离,如分离器、缓冲器、分汽缸等。
2.4 储存压力容器(代号C,其中球罐代号B),主要是用于储存、盛装气体、液体,液化气体等介质的压力容器,如各种型式的储罐。
3) 按使用位置分,可分为固定式压力容器和移动式压力容器。
3.1 固定工压力容器有固定的安装和使用地点,用管道与其他设备相连.3。
2 移动式压力容器则无固定安装和使用地点,如铁路罐车,汽车罐车.移动式压力容器的一个重要分支就是气瓶.气瓶是使用的最为普遍的一种移动式力容器,它的的特点是数量大,使用范围广,充装的气体种类多,重复使用率高。
气瓶分为以下种:a:无缝气瓶,如氧气瓶,b: 焊接气瓶,如液氨,c: 溶解乙炔气瓶,d: 液化石油气瓶,e: 特种气瓶,如车用气瓶。
4)为了便于安全监察和管理,按容器的压力等级、容积、介质的危害程度及生产过程中的作用和用途,把压力容器分为三类.4。
压力容器分类标准
《固定式压力容器安全技术监察规程》压力容器类别及压力等级、品种的划分压力容器类别及压力等级、品种的划分A1 压力容器的分类A1.1 介质分组压力容器的介质分为以下两组,包括气体、液化气体或者最高工作温度高于或者等于标准沸点的液体。
(1)第一组介质:毒性程度为极度危害、高度危害的化学介质,易爆介质,液化气体。
(2)第二组介质:除第一组以外的介质。
A1.2 介质危害性介质危害性指压力容器在生产过程中因事故致使介质与人体大量接触,发生爆炸或者因经常泄漏引起职业性慢性危害的严重程度,用介质毒性程度和爆炸危害程度表示。
A1.2.1 毒性程度: 综合考虑急性毒性、最高容许浓度和职业性慢性危害等因素。
极度危害最高容许浓度小于0.1mg/m3;高度危害最高容许浓度0.1~1.0 mg/m3;中度危害最高容许浓度1.0~10.0 mg/m3; 轻度危害最高容许浓度大于或者等于10.0 mg/m3。
A1.2.2 易爆介质: 指气体或者液体的蒸汽、薄雾与空气混合形成的爆炸混合物,并且其爆炸下限小于10%,或者爆炸上限和爆炸下限的差值大于或者等于20%的介质。
A1.2.3 具体介质毒性危害程度和爆炸危险程度的确定按照HG 20660—2000 《压力容器中化学介质毒性危害和爆炸危险程度分类》确定。
HG 20660没有规定的,由压力容器设计单位参照GB 5044—85 《职业性接触毒物危害程度分级》的原则,决定介质组别。
A1.3压力容器类别划分方法A1.3.1 基本分类压力容器类别的划分应当根据介质特性,按照以下要求选择划分图,再根据设计压力p(单位MPa)和容积V(单位L),标出坐标点,确定压力容器类别:(1)第一组介质,压力容器类别的划分见图A-1;(2)第二组介质,压力容器类别的划分见图A-2。
图A-1 压力容器类别划分图—第一组介质图A-2 压力容器类别划分图—第二组介质A1.3.2多腔压力容器类别划分多腔压力容器(如换热器的管程和壳程、夹套容器等)按照类别高的压力腔作为该容器的类别并且按该类别进行使用管理。
管道低压、中压、高压、超高压区分
压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级,具体划分如下:1.低压(代号L)0.1MPa≤P<1.6MPa2.中压(代号M)1.6MPa≤P<10MPa3.高压(代号H)10MPa≤P<100MPa4.超高压(代号U)P≥100MPa参考:压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质,且公称直径大于25mm的管道.工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级.其中GC1 级安全等级最高;GC3 级安全等级最低.4.1 符合下列条件之一的工业压力管道为GC1 级:4.1.1 输送GB5044 及HG20660 中,毒性程度如下所列介质的管道:a)极度危害介质(但苯除外);b)高度危害气体介质(包括苯);c)工作温度高于标准沸点的高度危害液体介质.4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列,且设计压力大于或等于4.0MPa的管道:a)甲、乙类可燃气体;b)甲类可燃液体(包括液化烃).4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道,以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道.4.2 符合下列条件的工业压力管道为GC2 级:除4.3 条规定的GC3 级管道外,介质毒性危害程度、火灾危险(可燃性)、设计压力和设计温度低于4.1 条规定(GC1 级)的管道.4.3 符合下列条件的工业压力管道为GC3 级:输送无毒、非可燃流体介质,设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道.4.4 涉及毒性或可燃性不同的混合介质时,应按其中毒性或可燃性危害程度最大的介质考虑.当某一危害性介质含量极小时,应按其危害程度及其含量综合考虑,由业主或设计决定混合介质的毒性或可燃性类别.定义里三点要特别注意:“0.1MPa ”,介质类别,“25mm",不然很容易划错类别管道的用途广泛,品种繁多.不同领域内使用的管道,其分类方法也不同.一般可以按用途、主体材料、敷设状态和输送介质等管道使用特性进行分类.具体情况可见图1.在一般法规、标准、规范中,为了便于设计、施工验收和使用管理和检验,往往根据介质的特性和设计参数采用综合分类、分级的方法,同时,在各行业的设计规范,施工验收规范和维修、检验规程之间,对管道的分级或分类尚存在差异.如:国家标准《工业金属管道设计规范》GB50316中的流体根据状态、性质和设计参数分为A1、A2、B、C、D五类.A1类为剧毒介质;A2类为有毒介质B类为可燃介质;C类、D类为非可燃、无毒介质,其中设计压力小于等于1MPa,且设计温度为-29~186℃的为D类.化工行业标准《化工金属管道工程施工及验收规范》HG20225—95按流体特性和设计参数分为A、B、C、D四类.基本与国家标准一致,但将有毒介质管道划入B类管道.石油化工行业标准《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501—2002按流体特性和设计参数分为SHA、SHB、SHC、SHD四级,如下.SH3501-2001管道分级管道级别适用范围SHA1 毒性程度为极度危害介质管道(苯管道除外)2 毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道3 设计压力大于或等于10.0MPa的介质管道SHB1 毒性程度为极度危害介质的苯管道2 毒性程度为高度危害介质管道(丙烯腈、光气、二硫化碳和氟化氢管道除外)3 甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC1 毒性程度为中度、轻度危害介质管道2 乙B类、丙类可燃液体介质管道SHD设计温度低于-29℃的低温管道电力行业标准《电力建设施工及验收技术规范》(管道篇)DL5031—94按设计压力分为高压、中压和低压三级管道.设计压力大于8MPa的为高压管道;设计压力大于1.6MPa,小于等于8MPa的为中压管道;设计压力小于等于1.6MPa 的为低压管道.《压力管道安全管理与监察规定》将压力管道分工业管道、公用管道和长输管道三类.这主要是从管道的用途和地域特性进行的分类,其具体定义是:(1)工业管道:企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道.其地域特性是一个企业或事业单位内使用的管道;(2)公用管道:城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道,其地域特性是一个城市或乡镇范围内使用的管道;(3)长输管道:产地、储存库、使用单位间用于输送商品介质的管道,其地域特性是跨地区(跨省、跨地市)使用的管道.。
压力容器按照各种方式的分类
压力容器按照各种方式的分类压力容器是内部或外部承受气体或液体压力、并对安全性有较高要求的密封容器。
压力容器主要为圆柱形,少数为球形或其他形状。
圆柱形压力容器通常由筒体、封头、接管、法兰等零件和部件组成,压力容器工作压力越高,筒体的壁就应越厚。
压力容器分类按压力等级分类:压力容器可分为内压容器与外压容器。
内压容器又可按设计压力(p)大小分为四个压力等级,具体划分如下:低压(代号L)容器0.1MPa≤p<1.6MPa;中压(代号M)容器1.6MPa≤p<10.0MPa;高压(代号H)容器10MPa≤p<100MPa;超高压(代号U)容器p≥100MPa。
按容器在生产中的作用分类:反应压力容器(代号R):用于完成介质的物理、化学反应。
换热器压力容器(代号E):用于完成介质的热量交换。
分离压力容器(代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。
储存压力容器(代号C,其中球罐代号B):用于储存、盛装气体、液体、液化气体等介质。
在一种压力容器中,如同时具备两个以上的工艺作用原理时,应按工艺过程中的主要作用来划分品种。
按安装方式分类:固定式压力容器:有固定安装和使用地点,工艺条件和操作人员也较固定的压力容器。
移动式压力容器:使用时不仅承受内压或外压载荷,搬运过程中还会受到由于内部介质晃动引起的冲击力,以及运输过程带来的外部撞击和振动载荷,因而在结构、使用和安全方面均有其特殊的要求。
上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况,还不能综合反映压力容器的危险程度。
压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关,pV值愈大,则容器破裂时爆炸能量愈大,危害性也愈大,对容器的设计、制造、检验、使用和管理的要求愈高。
安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小,又考虑介质危险性以及容器在生产过程中的作用的综合分类方法,以有利于安全技术监督和管理。
高压_中压_低压管道的划分
风管系统按其系统的工作压力(P)划分为三个类别:P≤500Pa为低压系统500Pa<P≤1500Pa为中压系统P>1500 Pa为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级,具体划分如下:1.低压(代号L)0.1MPa≤P<1.6MPa2.中压(代号M)1.6MPa≤P<10MPa3.高压(代号H)10MPa≤P<100MPa4.超高压(代号U)P≥100MPa参考:压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质,且公称直径大于25mm的管道。
工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。
其中GC1 级安全等级最高;GC3 级安全等级最低。
4.1 符合下列条件之一的工业压力管道为GC1 级:4.1.1 输送GB5044 及HG20660 中,毒性程度如下所列介质的管道:a)极度危害介质(但苯除外);b)高度危害气体介质(包括苯);c)工作温度高于标准沸点的高度危害液体介质。
4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列,且设计压力大于或等于4.0MPa的管道:a)甲、乙类可燃气体;b)甲类可燃液体(包括液化烃)。
4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道,以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道。
4.2 符合下列条件的工业压力管道为GC2 级:除4.3 条规定的GC3 级管道外,介质毒性危害程度、火灾危险(可燃性)、设计压力和设计温度低于4.1 条规定(GC1 级)的管道。
4.3 符合下列条件的工业压力管道为GC3 级:输送无毒、非可燃流体介质,设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道。
化工中压力等级区分
(2)剧毒介质且P。×V≥196L·MPa(2000L·kgf/cm2)的低压容器或剧毒介质的中压容器;
(3)易燃或有毒介质且P。×V≥490L·MPa(5000L·kgf/cm2)的中压反应容器,或P。×V≥4900L·MPa(50000L·kgf/cm2)的中压贮运容器;
(2)容积(V)≥25L,且P。×V≥19.6L·MPa(200L·kgf/ cm2);
(3)介质为气体、液化气体和最高工作温度高于标准沸点(指在一个大气压下的沸点)的液体。
依据受监察容器的压力高低、介质的危害程度以及生产过程中的重要作用,又将容器分为三类。
Ⅰ类容器:
中压氧气管网系统,氧气压力 MPa
按锅炉产生的蒸汽压力分为:
低压锅炉(P≤2.5Mpa,T≤400℃)
中压锅炉(2.5Mpa<P≤6Mpa,400℃<T≤450℃)
高压锅炉(6Mpa<P≤14Mpa,460℃<T≤540℃)
一、压力容器
1.根据容器承受的压力(p)分为低压、中压、高压、超高压四类。具体划分如下:
(1)低压容器p<1.57MPa(16kgf/cm2)
(2)中压容器:1.57MPa(16kgf/cm2)≤p<9.81MPa(100kgf/cm2)
(3)高压容器:9.81MPa(100kg/cm2)≤p<98.1MPa(1000kgf/cm2)
超高压锅炉(14Mpa<P≤17Mpa,540℃<T≤570℃)
亚临界压力锅炉(17Mpa<P≤18Mpa,540℃<T≤570℃)
超临界压力锅炉。
(1)非易燃或无毒介质的低压容器;
(2)易燃或有毒介质的低压分离容器和换热容器。
压力容器类别及压力等级、品种的划分
压力容器类别及压力等级、品种的划分A1 压力容器类别划分A1. 1 介质分组压力容器的介质分为以下两组,包括气体、液化气体以及最高工作温度高于或者等于标准沸点的液体:(1)第一组介质,毒性程度为极度危害、高度危害的化学介质,易爆介质,液化气体。
(2)第二组介质,除第一组以外的介质。
A1. 2 介质危害性介质危害性指压力容器在生产过程中因事故致使介质与人体大量接触,发生爆炸或者因经常泄漏引起职业性慢性危害的严重程度,用介质毒性程度和爆炸危害程度表示。
A1. 2. 1 毒性程度综合考虑急性毒性、最高容许浓度和职业性慢性危害等因素,极度危害最高容许浓度小于0. 1mg/m3;高度危害最高容许浓度0. 1mg/m3~1. 0mg/m3;中度危害最高容许浓度1. 0mg/m3~10. 0mg/m3;轻度危害最高容许浓度大于或者等于10. 0mg/m3。
A1. 2. 2 易爆介质指气体或者液体的蒸汽、薄雾与空气混合形成的爆炸混合物,并且其爆炸下限小于10%,或者爆炸上限和爆炸下限的差值大于或者等于20%的介质。
A1. 2. 3 介质毒性危害程度和爆炸危险程度的确定按照HG 20660—2000《压力容器中化学介质毒性危害和爆炸危险程度分类》确定。
HG 20660没有规定的,由压力容器设计单位参照GB 5044—85《职业性接触毒物危害程度分级》的原则。
决定介质组别。
A1. 3 压力容器类别划分方法A1.3. 1 基本划分压力容器类别的划分应当根据介质特性,按照以下要求选择类别划分图,再根据设计压力9(单位MPa)和容积尸(单位L),标出坐标点,确定压力容器类别:(1)第一组介质。
压力容器类别的划分见图A—1;(2)第二组介质,压力容器类别的划分见图A-2。
A1. 3. 2 多腔压力容器类别划分多腔压力容器(如换热器的管程和壳程、夹套容器等)按照类别高的压力腔作为该容器的类别并且按照该类别进行使用管理。
但是应当按照每个压力腔各自的类别分别提出设计、制造技术要求。
压力容器的分类
压力容器是内部或外部承受气体或液体压力、并对安全性有较高要求的密封容器。
压力容器主要为圆柱形,少数为球形或其他形状。
圆柱形压力容器通常由筒体、封头、接管、法兰等零件和部件组成,压力容器工作压力越高,筒体的壁就应越厚。
压力容器分类按压力等级分类:压力容器可分为内压容器与外压容器。
内压容器又可按设计压力(p)大小分为四个压力等级,具体划分如下:低压(代号L)容器0.1 MPa≤p<1.6 MPa;中压(代号M)容器 1.6 MPa≤p<10.0 MPa;高压(代号H)容器10 MPa≤p<100 MPa;超高压(代号U)容器p≥100MPa。
按容器在生产中的作用分类:反应压力容器(代号R):用于完成介质的物理、化学反应。
换热压力容器(代号E):用于完成介质的热量交换。
分离压力容器(代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。
储存压力容器(代号C,其中球罐代号B):用于储存、盛装气体、液体、液化气体等介质。
在一种压力容器中,如同时具备两个以上的工艺作用原理时,应按工艺过程中的主要作用来划分品种。
按安装方式分类:固定式压力容器:有固定安装和使用地点,工艺条件和操作人员也较固定的压力容器。
移动式压力容器:使用时不仅承受内压或外压载荷,搬运过程中还会受到由于内部介质晃动引起的冲击力,以及运输过程带来的外部撞击和振动载荷,因而在结构、使用和安全方面均有其特殊的要求。
上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况,还不能综合反映压力容器的危险程度。
压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关,pV值愈大,则容器破裂时爆炸能量愈大,危害性也愈大,对容器的设计、制造、检验、使用和管理的要求愈高。
按安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小,又考虑介质危险性以及容器在生产过程中的作用的综合分类方法,以有利于安全技术监督和管理。
该方法将压力容器分为三类:1.第三类压力容器,具有下列情况之一的,为第三类压力容器:高压容器;中压容器(仅限毒性程度为极度和高度危害介质);中压储存容器(仅限易燃或毒性程度为中度危害介质,且pV乘积大于等于10MPa·m3 );中压反应容器(仅限易燃或毒性程度为中度危害介质,且pV乘积大于等于0.5Pa·m3);低压容器(仅限毒性程度为极度和高度危害介质,且乘积大于等于0.2MPa·m3 );高压、中压管壳式余热锅炉;中压搪玻璃压力容器;使用强度级别较高(指相应标准中抗拉强度规定值下限大于等于540MPa)的材料制造的压力容器;移动式压力容器,包括铁路罐车(介质为液化气体、低温液体)、罐式汽车[液化气体运输(半挂)车、低温液体运输(半挂)车、永久气体运输(半挂)车]和罐式集装箱(介质为液化气体、低温液体)等;球形储罐(容积大于等于50m3);低温液体储存容器(容积大于5m3)。
压力容器的分类和分级
压力容器的分类和分级1. 定义:压力容器是内部或外部承受气体或液体压力、并对安全性有较高要求的密封容器。
2. 分类:压力容器主要为圆柱形,少数为球形或其他形状。
圆柱形压力容器通常由筒体、封头、接管、法兰等零件和部件组成,压力容器工作压力越高,筒体的壁厚就应越厚。
压力容器分类:2.1. 按压力等级分类:压力容器可分为内压容器和外压容器。
内压容器又可按设计压力(p)大小分为四个压力等级,具体划分如下:a. 低压(代号L)容器0.1 MPa≤p<1.6 MPa;b. 中压(代号M)容器1.6 MPa≤p<10.0 MPa;c. 高压(代号H)容器10 MPa≤p<100 MPa;d. 超高压(代号U)容器p≥100MPa。
2.2. 按容器在生产中的作用分类:a. 反应压力容器(代号R):用于完成介质的物理、化学反应。
b. 换热压力容器(代号E):用于完成介质的热量交换。
c. 分离压力容器(代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。
d. 储存压力容器(代号C,其中球罐代号B):用于储存、盛装气体、液体、液化气体等介质。
在一种压力容器中,如同时具备两个以上的工艺作用原理时,应按工艺过程中的主要作用来划分品种。
2.3. 按安装方式分类:a. 固定式压力容器:有固定安装和使用地点,工艺条件和操作人员也较固定的压力容器。
b. 移动式压力容器:使用时不仅承受内压或外压载荷,搬运过程中还会受到由于内部介质晃动引起的冲击力,以及运输过程带来的外部撞击和振动载荷,因而在结构、使用和安全方面均有其特殊的要求。
上面所述的几种分类方法仅考虑了压力容器的某个设计参数或使用状况,不能综合反映压力容器的危险程度。
压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关,pV值愈大,则容器破裂时爆炸能量愈大,危害性也愈大,对容器的设计、制造、检验、使用和管理的要求愈高。
2.4. 按安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小,又考虑介质危险性以及容器在生产过程中的作用的综合分类方法,以有利于安全技术监督和管理。
高压_中压_低压管道的划分
风管系统按其系统的工作压力(P)划分为三个类别:P≤500Pa为低压系统500Pa<P≤1500Pa为中压系统P>1500 Pa为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级,具体划分如下:1.低压(代号L)0.1MPa≤P<1.6MPa2.中压(代号M)1.6MPa≤P<10MPa3.高压(代号H)10MPa≤P<100MPa4.超高压(代号U)P≥100MPa参考:压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质,且公称直径大于25mm的管道。
工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。
其中GC1 级安全等级最高;GC3 级安全等级最低。
4.1 符合下列条件之一的工业压力管道为GC1 级:4.1.1 输送GB5044 及HG20660 中,毒性程度如下所列介质的管道:a)极度危害介质(但苯除外);b)高度危害气体介质(包括苯);c)工作温度高于标准沸点的高度危害液体介质。
4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列,且设计压力大于或等于4.0MPa的管道:a)甲、乙类可燃气体;b)甲类可燃液体(包括液化烃)。
4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道,以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道。
4.2 符合下列条件的工业压力管道为GC2 级:除4.3 条规定的GC3 级管道外,介质毒性危害程度、火灾危险(可燃性)、设计压力和设计温度低于4.1 条规定(GC1 级)的管道。
4.3 符合下列条件的工业压力管道为GC3 级:输送无毒、非可燃流体介质,设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道。
压力容器分类
压力容器分类按压力等级分类:压力容器可分为内压容器与外压容器内压容器又可按设计压力(p)大小分为四个压力等级,具体划分如下:低压(代号L)容器 0.1 MPap<1.6 MPa;中压(代号M)容器 1.6 MPap<10.0 MPa;高压(代号H)容器 10 MPap<100 MPa;超高压(代号U)容器 p100MPa按容器在生产中的作用分类:反应压力容器(代号R):用于完成介质的物理化学反应换热压力容器(代号E):用于完成介质的热量交换分离压力容器(代号S):用于完成介质的流体压力平衡缓冲和气体净化分离储存压力容器(代号C,其中球罐代号B):用于储存盛装气体液体液化气体等介质在一种压力容器中,如同时具备两个以上的工艺作用原理时,应按工艺过程中的主要作用来划分品种按安装方式分类:固定式压力容器:有固定安装和使用地点,工艺条件和操作人员也较固定的压力容器移动式压力容器:使用时不仅承受内压或外压载荷,搬运过程中还会受到由于内部介质晃动引起的冲击力,以及运输过程带来的外部撞击和振动载荷,因而在结构使用和安全方面均有其特殊的要求上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况,还不能综合反映压力容器的危险程度压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关,pV值愈大,则容器破裂时爆炸能量愈大,危害性也愈大,对容器的设计制造检验使用和管理的要求愈高按安全技术管理分类:压力容器安全技术监察规程采用既考虑容器压力与容积乘积大小,又考虑介质危险性以及容器在生产过程中的作用的综合分类方法,以有利于安全技术监督和管理该方法将压力容器分为三类:1.第三类压力容器,具有下列情况之一的,为第三类压力容器:高压容器;中压容器(仅限毒性程度为极度和高度危害介质);中压储存容器(仅限易燃或毒性程度为中度危害介质,且pV乘积大于等于10MPa·m3 );中压反应容器(仅限易燃或毒性程度为中度危害介质,且pV乘积大于等于0.5Pa·m3);低压容器(仅限毒性程度为极度和高度危害介质,且乘积大于等于0.2MPa·m3 );高压中压管壳式余热锅炉;中压搪玻璃压力容器;使用强度级别较高(指相应标准中抗拉强度规定值下限大于等于540MPa)的材料制造的压力容器;移动式压力容器,包括铁路罐车(介质为液化气体低温液体)罐式汽车[液化气体运输(半挂)车低温液体运输(半挂)车永久气体运输(半挂)车]和罐式集装箱(介质为液化气体低温液体)等;球形储罐(容积大于等于50m3);低温液体储存容器(容积大于5m3)低温液体储存容器(容积大于5m3)2.第二类压力容器,具有下列情况之一的,为第二类压力容器:中压容器;低压容器(仅限毒性程度为极度和高度危害介质);低压反应容器和低压储存容器(仅限易燃介质或毒性程度为中度危害介质);低压管壳式余热锅炉;低压搪玻璃压力容器3.第一类压力容器 ,除上述规定以外的低压容器为第一类压力容器可见,国内压力容器分类方法综合考虑了设计压力几何容积材料强度应用场合和介质危害程度等影响因素例如:因盛放的介质特性或容器功能不同,即根据潜在的危害性大小,低压容器可被划分为第一类或第二类甚至第三类压力容器压力容器结构形式分类1、按压力腔分:单腔、双腔(管壳式、夹套式)、多腔2、按外形分:圆筒形、矩形、球形3、按制造方法分:A)单层单层板焊、单层锻焊、单层锻造、单层铸铁B)多层多层包扎、多层整体包扎、多层热套、多层绕带4、安装卧式立式例:单腔圆筒形单层板焊卧式;管壳式圆筒形单层锻焊卧式;单腔圆筒形多层包扎立式。
压力容器类别、品种和压力级别是如何划分的
1、压力容器类别、品种和压力级别是如何划分的?答:一、压力容器类别划分方法:(1)基本划分:压力容器类别的划分应当根据介质特性,按照以下要求选择类别划分图,再根据设计压力p(单位MPa)和容积V(单位L),标出坐标点,确定压力容器类别。
(2)多腔压力容器类别划分:多腔压力容器(如换热器的管程和壳程、夹套容器等)按照类别高的压力腔作为该容器的类别并且按照该类别进行使用管理。
但是应当按照每个压力腔各自的类别分别提出设计、制造技术要求。
对各压力腔进行类别划定时,设计压力取本压力腔的设计压力,容积取本压力腔的几何容积。
(3)同腔多种介质压力容器类别划分:一个压力腔内有多种介质时,按照组别高的介质划分类别。
(4)介质含量极小的压力容器类别划分:当某一危害性物质在介质中含量极小时,应当根据其危害程度及其含量综合考虑,按照压力容器设计单位决定的介质组别划分类别。
(5)特殊情况的类别划分。
二、压力等级划分:压力容器的设计压力(p)划分为低压、中压、高压和超高压四个压力等级:(1)低压(代号L),0.1MPa≤p<1.6MPa;(2)中压(代号M),1.61MPa≤p<10.0MPa;(3)高压(代号H),10.0MPa≤p<100.0;(4)超高压(代号U),p≥100.0MPa。
三、压力容器品种划分压力容器按照在生产工艺过程中的作用原理,划分为反应压力容器、换热压力容器、分离压力容器、储存压力容器。
具体划分如下:(1)反应压力容器(代号R),主要是用于完成介质的物理、化学反应的压力容器,例如各种反应器、反应釜、聚合釜、合成塔、变换炉、煤气发生炉等;(2)换热压力容器(代号E),主要是用于完成介质的热量交换的压力容器,例如各种热交换器、冷却器、冷凝器、蒸发器等;(3)分离压力容器(代号S),主要是用于完成介质的流体压力平衡缓冲和气体净化分离的压力容器,例如各种分离器、过滤器、集油器、吸收塔、铜洗塔、干燥塔、汽提塔、分汽缸、除氧器等;(4)储存压力容器(代号C,其中球罐代号B),主要是用于储存、盛装气体、液体、液化气体等介质的压力容器,例如各种形式的储罐、缓冲罐、消毒锅、印染机、烘缸、蒸锅等。
高压,中压,低压管道的划分
风管系统按其系统的工作压力(P)划分为三个类别:P≤500Pa为低压系统500Pa<P≤1500Pa为中压系统P>1500 Pa为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级,具体划分如下:1.低压(代号L)0.1MPa≤P<1.6MPa2.中压(代号M)1.6MPa≤P<10MPa3.高压(代号H)10MPa≤P<100MPa4.超高压(代号U)P≥100MPa参考:压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质,且公称直径大于25mm的管道。
工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。
其中GC1 级安全等级最高;GC3 级安全等级最低。
4.1 符合下列条件之一的工业压力管道为GC1 级:4.1.1 输送GB5044 及HG20660 中,毒性程度如下所列介质的管道:a)极度危害介质(但苯除外);b)高度危害气体介质(包括苯);c)工作温度高于标准沸点的高度危害液体介质。
4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列,且设计压力大于或等于4.0MPa的管道:a)甲、乙类可燃气体;b)甲类可燃液体(包括液化烃)。
4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道,以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道。
4.2 符合下列条件的工业压力管道为GC2 级:除4.3 条规定的GC3 级管道外,介质毒性危害程度、火灾危险(可燃性)、设计压力和设计温度低于4.1 条规定(GC1 级)的管道。
4.3 符合下列条件的工业压力管道为GC3 级:输送无毒、非可燃流体介质,设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道。
压力等级
压力容器分类按压力等级分类:压力容器可分为内压容器与外压容器。
内压容器又可按设计压力(p)大小分为四个压力等级,具体划分如下:低压(代号L)容器0.1 MPa≤p<1.6 MPa;中压(代号M)容器 1.6 MPa≤p<10.0 MPa;高压(代号H)容器10 MPa≤p<100 MPa;超高压(代号U)容器p≥100MPa。
按安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小,又考虑介质危险性以及容器在生产过程中的作用的综合分类方法,以有利于安全技术监督和管理。
该方法将压力容器分为三类:1.第三类压力容器,具有下列情况之一的,为第三类压力容器:高压容器;中压容器(仅限毒性程度为极度和高度危害介质);中压储存容器(仅限易燃或毒性程度为中度危害介质,且pV乘积大于等于10MPa·m3 );中压反应容器(仅限易燃或毒性程度为中度危害介质,且pV乘积大于等于0.5Pa·m3);低压容器(仅限毒性程度为极度和高度危害介质,且乘积大于等于0.2MPa·m3 );高压、中压管壳式余热锅炉;中压搪玻璃压力容器;使用强度级别较高(指相应标准中抗拉强度规定值下限大于等于540MPa)的材料制造的压力容器;移动式压力容器,包括铁路罐车(介质为液化气体、低温液体)、罐式汽车[液化气体运输(半挂)车、低温液体运输(半挂)车、永久气体运输(半挂)车]和罐式集装箱(介质为液化气体、低温液体)等;球形储罐(容积大于等于50m3);低温液体储存容器(容积大于5m3)。
低温液体储存容器(容积大于5m3)2.第二类压力容器,具有下列情况之一的,为第二类压力容器:中压容器;低压容器(仅限毒性程度为极度和高度危害介质);低压反应容器和低压储存容器(仅限易燃介质或毒性程度为中度危害介质);低压管壳式余热锅炉;低压搪玻璃压力容器。
3.第一类压力容器,除上述规定以外的低压容器为第一类压力容器。
压力容器划分依据
压力容器的等级按压力等级分类:压力容器可分为内压容器与外压容器。
内压容器又可按设计压力(p)大小分为四个压力等级,具体划分如下:低压(代号L)容器0.1MPa≤p<1.6MPa;中压(代号M)容器1.6MPa≤p<10.0MPa;高压(代号H)容器10MPa≤p<100MPa;超高压(代号U)容器p≥100MPa。
(1MPa=9.8Kg)按容器在生产中的作用分类:反应压力容器(代号R):用于完成介质的物理、化学反应。
换热压力容器(代号E):用于完成介质的热量交换。
分离压力容器(代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。
储存压力容器(代号C,其中球罐代号B):用于储存、盛装气体、液体、液化气体等介质。
在一种压力容器中,如同时具备两个以上的工艺作用原理时,应按工艺过程中的主要作用来划分品种。
按安装方式分类:固定式压力容器:有固定安装和使用地点,工艺条件和操作人员也较固定的压力容器。
移动式压力容器:使用时不仅承受内压或外压载荷,搬运过程中还会受到由于内部介质晃动引起的冲击力,以及运输过程带来的外部撞击和振动载荷,因而在结构、使用和安全方面均有其特殊的要求。
上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况,还不能综合反映压力容器的危险程度。
压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关,pV值愈大,则容器破裂时爆炸能量愈大,危害性也愈大,对容器的设计、制造、检验、使用和管理的要求愈高。
按安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小,又考虑介质危险性以及容器在生产过程中的作用的综合分类方法,以有利于安全技术监督和管理。
该方法将压力容器分为三类:1.第三类压力容器,具有下列情况之一的,为第三类压力容器:高压容器;中压容器(仅限毒性程度为极度和高度危害介质);中压储存容器(仅限易燃或毒性程度为中度危害介质,且pV乘积大于等于10MPa·m3);中压反应容器(仅限易燃或毒性程度为中度危害介质,且pV乘积大于等于0.5Pa·m3);低压容器(仅限毒性程度为极度和高度危害介质,且乘积大于等于0.2MPa·m3);高压、中压管壳式余热锅炉;中压搪玻璃压力容器;使用强度级别较高(指相应标准中抗拉强度规定值下限大于等于540MPa)的材料制造的压力容器;移动式压力容器,包括铁路罐车(介质为液化气体、低温液体)、罐式汽车[液化气体运输(半挂)车、低温液体运输(半挂)车、永久气体运输(半挂)车]和罐式集装箱(介质为液化气体、低温液体)等;球形储罐(容积大于等于50m3);低温液体储存容器(容积大于5m3)。
压力容器的分类标准
压力容器的分类标准压力容器是内部或外部承受气体或液体压力、并对安全性有较高要求的密封容器。
压力容器主要为圆柱形,少数为球形或其他形状。
圆柱形压力容器通常由筒体、封头、接管、法兰等零件和部件组成,压力容器工作压力越高,筒体的壁就应越厚。
压力容器分类标准:1、按容器的压力等级分类:压力容器可分为内压容器与外压容器。
内压容器又可按设计压力(p)大小分为四个压力等级,具体划分如下:低压(代号L)容器0.1 MPa ≤p <1.6 MPa; 中压(代号M)容器1.6 MPa ≤p <10.0 MPa; 高压(代号H)容器10 .0MPa ≤p <100 MPa; 超高压(代号U)容器p ≥100MPa。
2、按压力容器在生产中的作用分类:反应压力容器(代号R):用于完成介质的物理、化学反应。
换热压力容器(代号E):用于完成介质的热量交换。
分离压力容器(代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。
储存压力容器(代号C,其中球罐代号B):用于储存、盛装气体、液体、液化气体等介质。
在一种压力容器中,如同时具备两个以上的工艺作用原理时,应按容器在工艺过程中的主要作用来划分类别。
3、按压力容器安装方式分类:固定式压力容器:有固定安装和使用地点,工艺条件和操作人员也较固定的压力容器。
移动式压力容器:使用时不仅承受内压或外压载荷,搬运过程中还会受到由于内部介质晃动引起的冲击力,以及运输过程带来的外部撞击和振动载荷,因而在结构、使用和安全方面均有其特殊的要求。
上面所述的几种压力容器分类方法仅仅考虑了某个设计参数或使用状况,还不能综合反映压力容器的危险程度。
压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关,pV值愈大,则容器破裂时爆炸能量愈大,危害性也愈大,对容器的设计、制造、检验、使用和管理的要求愈高。
4、按安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小,又考虑介质危险性以及容器在生产过程中的作用的综合分类方法,以有利于安全技术监督和管理。
高压_中压_低压管道的划分
风管系统按其系统得工作压力(P)划分为三个类别:P≤500Pa为低压系统500Pa<P≤1500Pa为中压系统P>1500 Pa为高压系统压力容器得压力等级与品种划分一、按压力容器得设计压力(P)分为低压、中压、高压、超高压四个压力等级,具体划分如下:1。
低压(代号L)0、1MPa≤P<1、6MPa2。
中压(代号M)1.6MPa≤P<10MPa3。
高压(代号H)10MPa≤P〈100MPa4。
超高压(代号U)P≥100MPa参考:压力容器安全技术监察规程压力管道"系指最高工作压力大于或等于0、1MPa 得气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点得液体介质,且公称直径大于25mm得管道。
工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。
其中GC1 级安全等级最高;GC3 级安全等级最低、4.1 符合下列条件之一得工业压力管道为GC1 级:4.1.1输送GB5044及HG20660 中,毒性程度如下所列介质得管道: a)极度危害介质(但苯除外);b)高度危害气体介质(包括苯);c)工作温度高于标准沸点得高度危害液体介质。
4。
1.2 输送GB50160及GBJ16 中规定得火灾危险性如下所列,且设计压力大于或等于4、0MPa得管道:a)甲、乙类可燃气体;b)甲类可燃液体(包括液化烃)、4。
1。
3输送流体介质且设计压力大于或等于10、0MPa得管道,以及设计压力大于或等于4。
0MPa 且设计温度高于或等于400℃得管道。
4、2 符合下列条件得工业压力管道为GC2 级:除4、3 条规定得GC3 级管道外,介质毒性危害程度、火灾危险(可燃性)、设计压力与设计温度低于4、1 条规定(GC1 级)得管道。
4、3 符合下列条件得工业压力管道为GC3 级:输送无毒、非可燃流体介质,设计压力小于或等于1、0MPa 且设计温度高于—20℃但不高于+186℃得管道。
压力容器分类
压力容器分类压力容器是内部或外部承受气体或液体压力、并对安全性有较高要求的密封容器。
压力容器主要为圆柱形,少数为球形或其他形状。
圆柱形压力容器通常由筒体、封头、接管、法兰等零件和部件组成,压力容器工作压力越高,筒体的壁就应越厚。
压力容器分类按压力等级分类:压力容器可分为内压容器与外压容器。
内压容器又可按设计压力(p)大小分为四个压力等级,具体划分如下:低压(代号L)容器0.1 MPa≤p<1.6 MPa;中压(代号M)容器 1.6 MPa≤p<10.0 MPa;高压(代号H)容器10 MPa≤p<100 MPa;超高压(代号U)容器p≥100MPa。
按容器在生产中的作用分类:反应压力容器(代号R):用于完成介质的物理、化学反应。
换热压力容器(代号E):用于完成介质的热量交换。
分离压力容器(代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。
储存压力容器(代号C,其中球罐代号B):用于储存、盛装气体、液体、液化气体等介质。
在一种压力容器中,如同时具备两个以上的工艺作用原理时,应按工艺过程中的主要作用来划分品种。
按安装方式分类:固定式压力容器:有固定安装和使用地点,工艺条件和操作人员也较固定的压力容器。
移动式压力容器:使用时不仅承受内压或外压载荷,搬运过程中还会受到由于内部介质晃动引起的冲击力,以及运输过程带来的外部撞击和振动载荷,因而在结构、使用和安全方面均有其特殊的要求。
上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况,还不能综合反映压力容器的危险程度。
压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关,pV值愈大,则容器破裂时爆炸能量愈大,危害性也愈大,对容器的设计、制造、检验、使用和管理的要求愈高。

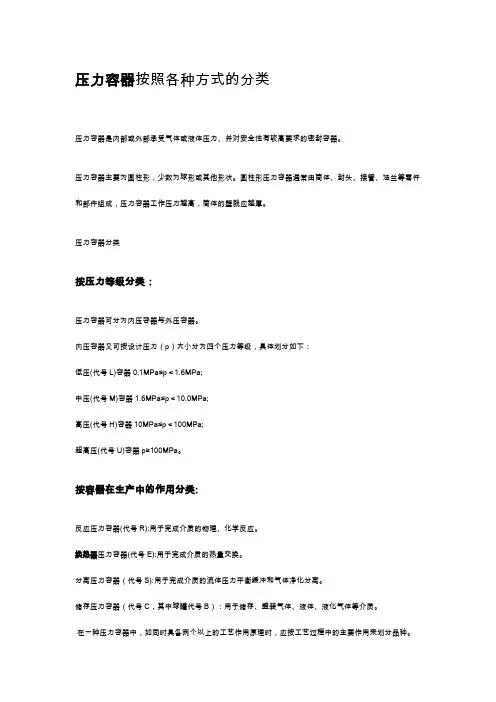

按安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小,又考虑介质危险性以及容器在生产过程中的作用的综合分类方法,以有利于安全技术监督和管理。
