变频供水说明书 v1.2
丹富莱DFL变频器说明书

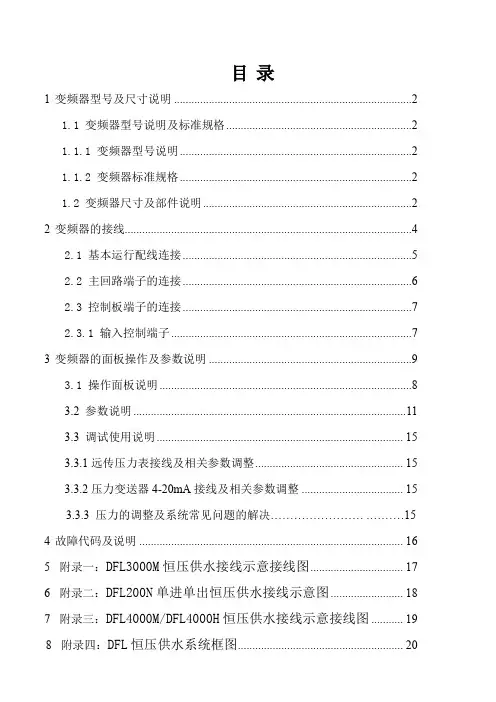

目录1变频器型号及尺寸说明 (2)1.1 变频器型号说明及标准规格 (2)1.1.1 变频器型号说明 (2)1.1.2 变频器标准规格 (2)1.2 变频器尺寸及部件说明 (2)2变频器的接线 (4)2.1基本运行配线连接 (5)2.2 主回路端子的连接 (6)2.3控制板端子的连接 (7)2.3.1输入控制端子 (7)3变频器的面板操作及参数说明 (9)3.1操作面板说明 (8)3.2参数说明 (11)3.3调试使用说明 (15)3.3.1远传压力表接线及相关参数调整 (15)3.3.2压力变送器4-20mA接线及相关参数调整 (15)3.3.3 压力的调整及系统常见问题的解决........................ . (15)4故障代码及说明 (16)5附录一：DFL3000M恒压供水接线示意接线图 (17)6附录二：DFL200N单进单出恒压供水接线示意图 (18)7附录三：DFL4000M/DFL4000H恒压供水接线示意接线图 (19)公司简介深圳市丹富莱科技有限公司是从事电机驱动、自动化系统研发和生产的专业制造商。
公司成立于2007年，位于改革开放的前沿城市深圳。
丹富莱（DFL）科技一直致力于自动化细分领域的专用型、通用型变频器、伺服驱动、步进驱动器的研发和生产。
DFL3000M(220V)、DFL4000M(380V)背负式恒压供水一体机专用变频器是可以直接安装于水泵背部的一款供水专用变频器；集成恒压控制器+通用变频器的功能。
产品安装维护简单、用户使用方便、智能恒压、防水性能好、美观大方；DFL200N-HYGS(220V)、DFL4000H-HYGS(380V)壁挂式普通型恒压供水一体机专用变频器,是安装于电控箱内部，或竖直安装于墙上的一款供水专用变频器。
我司恒压供水专用变频器产品特点：主界面前两位数码管直接显示设定压力，后两位数码管显示实际管道压力；直接按面板上下按键可以更改目标压力。
威乐水泵变频使用说明书
威乐（中国）水泵系统有限公司恒压供水变频控制柜恒压供水变频控制柜操作使用操作使用说明说明威乐威乐（（中国中国））水泵系统有限公司1.1.概述概述概述安装及调试只能由有资质的人员进行。
1.1使用范围使用范围WILO 变频恒压供水系统采用了交流变频调速技术及可编程序(PLC) 控制技术，采用结构化软件设计,构成了性能先进,合理可靠的电控产品。
它可以取代水塔、高位水箱及传统的气压罐供水装置，适用于各种类型的水厂、加压站、饭店宾馆、居民小区等高层建筑的生活、生产供水。
1.2技术数据技术数据：：电源要求：3相380V±10％，50HZ控制电压：220VAC/24VDC所控制水泵电机的最大额定功率：根据不同的水泵需要，选择不同的电机功率控制柜保护等级： IP44（更高等级的需要注明）环境温度： 0~40℃２. . 安全注意事项安全注意事项安全注意事项安装和操作水泵时请严格遵守以下规定。
在安装前请相关安装人员仔细阅读操作手册。
请注意“安全提示”以及以下相关章节中危险符号所提示的内容，避免发生安全事故。
2.1危险符号危险符号表示“小心触电”注意注意!!表示如果忽略有关安全规定，会造成水泵/部件损坏并影响其功能2.2人员培训人员培训 人员必须经过培训合格后才能进行水泵安装。
2.3危险提示危险提示不遵守操作规定会导致人员伤害和设备损坏；因违反操作规定致使设备人为损坏不在正常的保修范围内。
误操作可能引起很多问题，例如： —水泵及部件功能故障2.4操作人员安全要求操作人员安全要求请遵守现行的安全操作规定。
请检查电气方面的安全隐患。
请遵守当地电力公司发布的安全规定。
2.5安装和检修安装和检修请用户确保安装和检修由专业人员完成，请专业人员仔细阅读操作手册。
请勿对运行的水泵进行检修、安装等工作；而且需要有第二个人在场，确保发生事故时及时处理。
2.6备品备件备品备件为了确保安全性，建议使用原产备件，或经过WILO 生产商授权的其他厂家的备件。
南方安华E100系列变频调速器使用手册

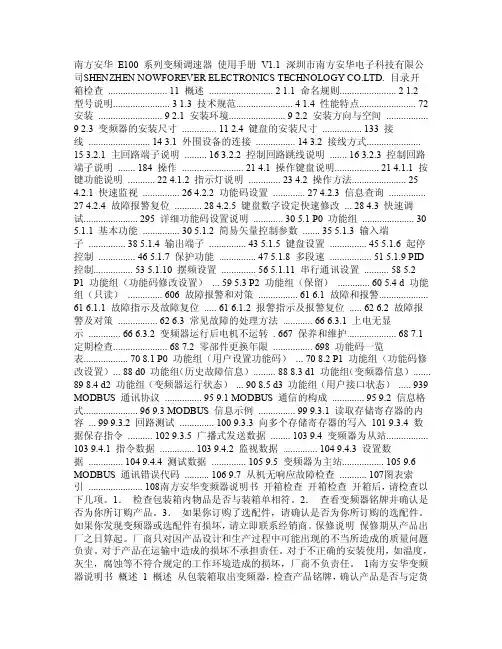

南方安华E100 系列变频调速器使用手册V1.1 深圳市南方安华电子科技有限公司SHENZHEN NOWFOREVER ELECTRONICS TECHNOLOGY CO.LTD. 目录开箱检查........................ 11 概述.......................... 2 1.1 命名规则....................... 2 1.2型号说明....................... 3 1.3 技术规范....................... 4 1.4 性能特点.. (72)安装.......................... 9 2.1 安装环境....................... 9 2.2 安装方向与空间.................9 2.3 变频器的安装尺寸.............. 11 2.4 键盘的安装尺寸................ 133 接线......................... 14 3.1 外围设备的连接................ 14 3.2 接线方式...................... 15 3.2.1 主回路端子说明......... 16 3.2.2 控制回路跳线说明....... 16 3.2.3 控制回路端子说明....... 184 操作......................... 21 4.1 操作键盘说明.................. 21 4.1.1 按键功能说明........... 22 4.1.2 指示灯说明............. 23 4.2 操作方法. (25)4.2.1 快速监视............... 26 4.2.2 功能码设置............. 27 4.2.3 信息查询...............27 4.2.4 故障报警复位........... 28 4.2.5 键盘数字设定快速修改... 28 4.3 快速调试...................... 295 详细功能码设置说明............ 30 5.1 P0 功能组 (30)5.1.1 基本功能............... 30 5.1.2 简易矢量控制参数....... 35 5.1.3 输入端子............... 38 5.1.4 输出端子............... 43 5.1.5 键盘设置............... 45 5.1.6 起停控制............... 46 5.1.7 保护功能............... 47 5.1.8 多段速................. 51 5.1.9 PID 控制................ 53 5.1.10 摆频设置.............. 56 5.1.11 串行通讯设置.......... 58 5.2P1 功能组（功能码修改设置）... 59 5.3 P2 功能组（保留）............. 60 5.4 d 功能组（只读）.............. 606 故障报警和对策................ 61 6.1 故障和报警....................61 6.1.1 故障指示及故障复位..... 61 6.1.2 报警指示及报警复位..... 62 6.2 故障报警及对策................ 62 6.3 常见故障的处理方法............ 66 6.3.1 上电无显示............. 66 6.3.2 变频器运行后电机不运转. 667 保养和维护.................... 68 7.1 定期检查...................... 68 7.2 零部件更换年限................ 698 功能码一览表.................. 70 8.1 P0 功能组（用户设置功能码）... 70 8.2 P1 功能组（功能码修改设置）... 88 d0 功能组（历史故障信息）......... 88 8.3 d1 功能组（变频器信息）.......89 8.4 d2 功能组（变频器运行状态）... 90 8.5 d3 功能组（用户接口状态）.. (939)MODBUS 通讯协议............... 95 9.1 MODBUS 通信的构成............. 95 9.2 信息格式...................... 96 9.3 MODBUS 信息示例............... 99 9.3.1 读取存储寄存器的内容... 99 9.3.2 回路测试.............. 100 9.3.3 向多个存储寄存器的写入101 9.3.4 数据保存指令.......... 102 9.3.5 广播式发送数据........ 103 9.4 变频器为从站................. 103 9.4.1 指令数据.............. 103 9.4.2 监视数据.............. 104 9.4.3 设置数据.............. 104 9.4.4 测试数据.............. 105 9.5 变频器为主站................. 105 9.6 MODBUS 通讯错误代码.......... 106 9.7 从机无响应故障检查........... 107图表索引...................... 108南方安华变频器说明书开箱检查开箱检查开箱后，请检查以下几项。
最新变频供水说明书-v1.2
变频供水说明书-v1.2FWR-Ⅱ型变频供水控制器说明书北京凯博威给水设备有限公司FWR-Ⅱ型变频供水控制器具有循环软启动、多种恒压及变压变流量调节控制能力和多种形式消防用水调节控制能力，本控制器为中心构成的供水设备其指标符合：“变频调速供水设备”及“消规”标准的要求。
整机具有多种水运行参数显示，键盘设置简明，并配有多种形式输入输出接口，使用方便。
1、主要技术指标1．1控制供水设备类型：（1）变频调速恒压/变压变量循环软启动供水方式（2）变频调速恒压/变压变量循环硬启动供水方式（3）变频调速临时常压消防供水方式（4）变频调速恒压消防供水方式1．2控制精度：±0.01MPa1．3输入信号类型：（1）电阻型压力变送器：350Ω—1KΩ（2）Ⅱ、Ⅲ型压力变送器：0—10MA (需配500Ω采样电阻)4—20MA（需配250Ω采样电阻）（3）水位变送器：量程0—5m配置同（1）（2）也可设置采用触点方式1．4输出信号类型：（1）变频器调频信号：0—10V DC（2）变频器空转制动和自动复位信号；继电器常开接点（3）各类运转控制和报警输出信号：AC 220V输出直接驱动交流接触器1．5主泵工作数：1—3台可预置，具备故障停泵功能1．6补压小泵数：1台1．7 补压小泵工作方式：变频调速恒压于P1值，变频或工频气压方式于P1到P2 1．8调节方式：模糊控制，时间可预置1．9变压调整方式：消防信号输入第二压力工作方式1．10长定时：定时时间2—510小时，2小时递增；（1）循环软启动定时变频泵循环移位；（2）具备短时（约3分钟）自检状态；1．11具备无水、超压报警及报警后快速软停泵功能1．12具备：运行压力、设定压力、变压设定压力、频率、水位数显及各种控制状态LED显示1．13数字面板操作：五种功能键方式，易于操作1．14工作电压范围：AC 180—240V2、工作原理通常自动闭环调整回路基点为由运行的压力值H（压力变送器提供）和设定压力值H.（调节器内设定）比较；所产生的误差±△H转换为电信号经滤波送调节器内进行模糊运算；其结果转换为适当的调整和控制信号送执行部件进行运行控制，以达到运行压力值H在任何流量状态始终同于设定的参考压力值H.。
变频供水设备安装使用说明书

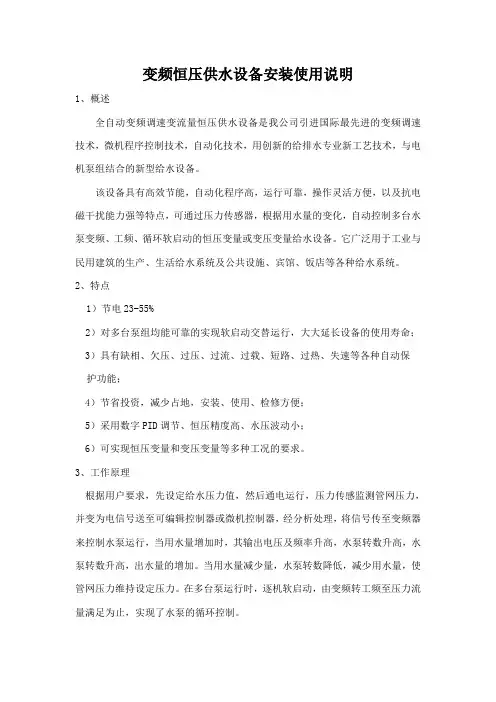

变频恒压供水设备安装使用说明1、概述全自动变频调速变流量恒压供水设备是我公司引进国际最先进的变频调速技术，微机程序控制技术，自动化技术，用创新的给排水专业新工艺技术，与电机泵组结合的新型给水设备。
该设备具有高效节能，自动化程序高，运行可靠，操作灵活方便，以及抗电磁干扰能力强等特点，可通过压力传感器，根据用水量的变化，自动控制多台水泵变频、工频、循环软启动的恒压变量或变压变量给水设备。
它广泛用于工业与民用建筑的生产、生活给水系统及公共设施、宾馆、饭店等各种给水系统。
2、特点1）节电23-55%2）对多台泵组均能可靠的实现软启动交替运行，大大延长设备的使用寿命； 3）具有缺相、欠压、过压、过流、过载、短路、过热、失速等各种自动保护功能；4）节省投资，减少占地，安装、使用、检修方便；5）采用数字PID调节、恒压精度高、水压波动小；6）可实现恒压变量和变压变量等多种工况的要求。
3、工作原理根据用户要求，先设定给水压力值，然后通电运行，压力传感监测管网压力，并变为电信号送至可编辑控制器或微机控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出电压及频率升高，水泵转数升高，水泵转数升高，出水量的增加。
当用水量减少量，水泵转数降低，减少用水量，使管网压力维持设定压力。
在多台泵运行时，逐机软启动，由变频转工频至压力流量满足为止，实现了水泵的循环控制。
4、安装：（1）潜水泵安装前先进行场地清理，使场地具备安装条件。
（2）潜水泵安装前确认冷却液以加注完好，潜水泵安装放置一定注意接管方向，便于操作、维修及保养。
（3）潜水泵所配接管及各连接部位应清理干净，并与系统各接管正确安装。
（4）潜水泵安装完毕及运行前必须按要求进行水压试验。
（5）安装过程中注意管道平直度；防止管道积气。
2、电控柜安装及注意事项因为电控柜内装有很精密的微机控制器，变频调速器及集成电路软硬电器元件，为保证其工作可靠和较长的寿命，电控柜布置时应确保：（1）无腐蚀性气体和尘埃，机房要采光、通风良好。
ED3000系列高性能通用变频器使用说明书
ED3000系列变频器使用说明书(V1.2)深圳市易驱变频技术有限公司地址：深圳市福田区八卦三路光纤工业小区- 1 -前言感谢您使用深圳市易驱变频技术有限公司生产的ED3000系列变频器。
ED3000系列变频器是深圳市易驱变频技术有限公司采用全新理念自主开发的又一系列高转矩、高精度、宽调速范围的变频器。
在提高稳定性的前提下增加了简易PLC、实用的PI调节、灵活的输入输出端子、参数在线修改、脉冲频率给定、掉电参数存储、摆频控制、RS485通讯、恒压供水控制等一系列实用、先进的功能。
为设备制造商和终端客户提供了集成度高的一体化解决方案，对降低系统的采购和运营成本，提高系统可靠性具有极大的帮助。
在使用ED3000系列变频器之前，请变频器使用者及相关技术人员仔细阅读使用说明书，以确保能正确安装和操作ED3000系列变频器，使变频器发挥其最佳性能。
本说明书如有改动，请以新版为准，恕不另行通知。
读者对象本使用说明书适合以下人员阅读变频器安装人员、工程技术人员（电气工程师、电气操作工等），设计人员请确保此使用说明书到达最终用户手中。
本书约定符号约定注意由于没有按要求操作，可能造成中等程度伤害或轻伤的场合。
危险由于没有按要求操作，可能造成死亡或重伤的场合- 2 -－目录－第一章概要1.1 产品确认------------------------------------------------（5）1.2 安全注意事项------------------------------------------（6）1.3 使用注意事项------------------------------------------（8）1.4 报废注意事项------------------------------------------（10）规范及订货须知第二章产品产品规范及订货须知2.1 变频器系列型号---------------------------------------（11）2.2 产品技术规范------------------------------------------（12）2.3 变频器的外观说明------------------------------------（13）2.4 外型尺寸------------------------------------------------（14）2.5 选配件---------------------------------------------------（17）第三章变频器的安装及配线3.1 变频器的安装环境-------------------------------------（19）3.2 变频器面板的拆卸和安装----------------------------（20）3.3 变频器配线的注意事项-------------------------------（20）3.4 主回路端子的配线-------------------------------------（21）3.5 基本运行配线图----------------------------------------（24）3.6 控制回路配置及配线----------------------------------（25）3.7 符合EMC要求的安装指导--------------------------（28）第四章变频器的运行及操作说明4.1 变频器的运行-----------------------------------------（31）4.2 键盘的操作与使用-----------------------------------（33）第五章功能参数表5.1 表中符号说明-----------------------------------------（41）5.2功能参数表--------------------------------------------（41）- 3 -第六章功能参数表详述6.1 基本参数（P000－P032）----------------------------（55）6.2 辅助参数（P033－P066）----------------------------（62）6.3 保护参数（P067－P070）----------------------------（68）6.4 开关量输入输出参数（P071－P084）-------------（69）6.5 简易多段速运行参数（P085－P113）-------------（76）6.6 摆频及测量参数（P114－P127）-------------------（79）6.7 过程PID控制参数（P128－P147）----------------（81）6.8 通讯参数（P148－P151）----------------------------（85）6.9 参数读写及厂家功能参数（P152－P205）-------（86）第七章故障诊断及处理7.1 故障现象对策--------------------------------------------（88）7.2 故障记录查询--------------------------------------------（91）7.3 故障复位--------------------------------------------------（91）第八章保养和维护8.1 日常保养及维护-----------------------------------------（92）8.2 定期保养及维护-----------------------------------------（93）附录RS485通讯协议-----------------------------------------（94）- 4 -- 5 -第一章 概 要1.1 产品确产品确认认开箱时，请认真确认：在运输中是否有破损或刮伤损坏现象，本机铭牌的额定值是否与您的订货要求一致。
变频恒压供水设备使用说明书
变频恒压供水设备使用说明书Product OverviewThe variable frequency constant pressure water supply XXX the speed of the water pump and the。
of multiple water pumps according to the XXX。
while ensuring that the water supply pressure remains constant at the pre-set value on the basis of satisfying the user's flow demand。
The entire system is XXX。
and it can replace water towers。
high-level water tanks and air pressure tanks in water supply。
with XXX-saving effect.The variable frequency water supply XXX variable frequency control。
a water pump unit。
a pressure sensor。
a liquid level controller (nal)。
pipeline fittings and valves。
etc.Range of Applicable Water QualityIt is suitable for drinking water。
reclaimed water。
with water temperature of 0-90°C and pH value of 6.5-8.5.Scope of nThis XXX。
operates reliably。
has high pressure stability。
变频供水设备操作说明书
变频恒压供水设备操作维护说明济南市新星人环工程有限公司全自动恒压变频供水设备操作说明书一、设备的组成全自动变频供水设备由变频水泵、膨胀罐及智能电控柜等联合组成的单元式变频供水装置。
二、工作原理：我公司生产的变频恒压供水设备满足了生产、生活、设施用水量大的情况，为使管网保持恒定的压力，变频泵在压力控制器的作用下恒压工作的目的。
在设备处于稳定状态下，由于系统渗漏压力下降达系统设定值（通常0.2Mpa）时，由压力传感器或液位传感器发生相应信号，通过电控柜控制，启闭补水泵，做到水位、压力全自动双控制，使管网始终处于设计所需的工作压力（水位）。
三、供货范围：1、膨胀罐 1台2、变频泵 1-3台3、智能电控柜 1台4、配套管阀件压力控制器等 1套四、供水变频装置的维护、注意事项1、水泵的操作启动，停止还应符合厂家要求的操作规程进行必须的维护和保养（详见水泵使用说明书）。
2、运行后（半年或一年后）气室内的压缩空气有可能泄漏而影响正常工作，如水泵启闭过于频繁，应检查并及时补充气压保持室内的气压至要值内（0.5Mpa）。
3、本设备安装时应保持水平，稳定。
4、机组设备经调试正常，投入运转后，严禁非操作人员乱动开启阀门、电源控制系统，造成误操作，以免损坏设备，影响消防、用水情况的正常供给。
5、在室外的情况下，冬天设备应考虑防冻保温措施，以免受冻损坏设备，造成不必要的损失，影响使用。
若长期不用时应将水泵内的积水排出。
五、水泵操作规程1一般规定1.1 水泵的操作人员必须了解所使用水泵的构造、性能、用途，熟悉安全操作和技术保养规程。
1.2水泵必须有专人操作，并且对水泵的安全使用和正确保养负有全面责任。
1.3 操作人员必须按保养规程要求，定期做好水泵的清洁、润滑和调整工作（拧紧连接螺栓），使水泵经常保持良好的工作条件。
1.4应经常对电气设备进行检查和定期保养，保证绝缘良好安全可靠。
2起动前准备2.1用手拔转联轴器，叶轮应无卡摩现象，转动灵活。
上海东方泵业全自动恒压变频供水设备操作说明书
全自动恒压变频供水设备操作说明书制造单位：上海东方泵业（集团）有限公司目录1、工作环境及条件 (2)2、设计标准 (3)3、产品特点 (3)4、设备运行原理 (3)5、设备组成部件特点 (5)6、“EAST“牌变频给水成套设备水泵操作规程 (9)7、“EAST”牌恒压变频供水设备电控柜使用说明 (10)8、变频器设置： (11)9、 ABB变频器故障代码表及故障排除 (11)全自动变频恒压供水设备操作说明书1、工作环境及条件1）环境温度：4℃～40℃；2）空气相对湿度：＜95%（20℃），无结露；3）振动：＜0.5g，振动频率 10Hz～150Hz，最大振动加速度不应超过 5m/s2；4）倾斜角度：＜5°5）电源电压：380V±10%）；6）电源频率：50Hz±2Hz；7）设备运行地点无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽。
基本参数2、设计标准《建筑给排水设计规范》（GB50015-2003）第3.6.4；《城市给水工程规划规范》（GBJ13-86）《给排水工程管道设计规范》（GB50332-2002）《低压配电设计规范》（GB50054-94）《给排水设计手册》第二册；《高层建筑给排水设计手册》；3、产品特点无吸程不产生负压该设备直接接在储水水箱上，市政管网来水先进入储水水箱，使自来水管道不产生负压，因此，使用该设备后，不会影响周围用户的用水。
高效节能因采用变频控制，根据业主用水量来调节电机的转速，达到恒压的目的。
当自来水满足要求时设备将停止工作，而由自来水直接供用户，与其他供水设备相比，节电效果显著。
自动化程度高系统及机、电、计算机控制于一体，设备自动控制运行，无人值守、管理便利、节约人力。
4 设备运行原理设备系统组成介绍工作原理本设备根据用户用水量变化自动调节运行水泵台数和一台水泵转速，使水泵出口压力保持恒定。
当用户用水量小于一台水泵出水量时，控制系统根据用水量的变化有一台水泵变频调整运行，当用水量增加时管道系统内压力下降，这时压力传感器把检测到的信号传送给微机控制单元，通过微机运行判断，发出指令到变频器，控制水泵电机，使转速加快以保证系统压力恒定，反之当用水量减少时，使水泵转速减慢，以保持恒压。
变频恒压供水设备使用说明书
恒压变频给水装置使用说明书一、产品概述变频恒压给水设备利用可编程控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需求的基础上，使供水压力始终恒定在预先设定的压力值上，整套系统设计合理，运行可靠。
在供水中应用，可取代水塔、高位水箱和气压罐等供水方式，性能稳定、节能效果显著。
变频供水设备主要有微机变频控制柜、水泵机组、压力传感器、液位控制器（可选）、管道管件和阀门等构成。
二、适用的水质范围适用于生活饮用水、中水，水温00 C—900 C、PH值。
三、使用范围本设备设计合理、系统运行可靠、压力稳定高效节能、安装方便，操作简单，噪音底，可使用于各种需要恒压变量供水的场合；1、高层建筑、住宅小区、企事业等生活供水系统；2、各类自来水厂、给水加压泵站；3、以上旧有系统的节能、降耗改造。
四、主要性能和特点1、自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度≤±1%；2、节能效果显著；3、控制柜控制对多台泵均实现变频软启动，无冲击电流，机械冲击磨损较小，可延长设备使用寿命、提高系统的稳定性和减小对电网的冲击；4、设备中多台水泵可实现循环启动运行，以均稀各泵的工作量进一步延长水泵寿命；5、系统设计配置灵活，可根据需求设定多达6台水泵及1台附属小泵的供水控制系统。
五、技术参数本系列变频给水装置参数如下：1、电源：3相5线。
380V（±10%），50Hz（±5%）；2、供水流量范围：0—3900m3/h;3、压力调节范围：0—;4、适用电机容量：—315kw5、加减速时间：0—6500秒；6、变频器效率：85%—95%7、产品标准：Q/0112GT001-2005六、设备工作原理简述以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈给变频器内置控制器，通过控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的启停而达到恒压变量供水。
菱川LC386变频器说明书
输入
R
L1
S
T
L2
制动电阻(选购)
P
PB
输出
U
V
3～M
W 电机
E
运行
MI1
多功能1
MI2
多功能2
MI3
GND
远传压力表 屏蔽层线缆
10V VI(0～10V) GND
屏蔽层线缆
24V CI(4～20mA) GND
压力变送器
TA
L3
W
W1
H
0.4KW 220V 0.75KW 220V 1.5KW 220V
132
142
85.5
74
113
0.75KW 220V 1.5KW 220V 2.2KW 220V 0.75KW 380V 1.5KW 380V 2.2KW 380V
143
152
101
92
117
提示：为满足客户使用需要单相 0.75KW/220V、1.5KW/220V，有两种安装尺寸 供客户选择。
压力 电流 频率 模式
8.8.8.8.8. 8.8.8.8.8.
编程
温馨提示
◇长按 或 键3秒后, 可设定压力
◇按 或 键可查询压 力、电流等实时参数
确定
停止 运行
复位 BH386-B 恒压供水专用
使用手册
D
H H1
156 147.3
压力 电流 频率 模式
8.8.8.8.8. 8.8.8.8.8.
● 环境湿度要求低于90%，无水珠凝结。 ● 安装在振动小于0.5G的场所，以防坠落损坏。不允许变频器遭
受突然的撞击。 ● 安装在远离电磁场、无易燃易爆物质的环境中。
变频恒压供水统使用说明书2
变频恒压供水控制设备用户手册一、概述随着变频技术的推广运用，人们的认识不断深入，传统的供水方式已无法真正保证系统长期可靠运行，已逐步被新兴的变频恒压供水系统所替代。
本系统采用先进的变频器（VVVF）以及专用的恒压供水控制器对管网压力进行控制，大大地简化了操作的复杂程度。
在自动工作状态下，用户在据需要的压力值进行设定后，通过专用的恒压供水控制器与变频器之间的相互控制，使管网压力始终保持在设定的压力值误差范围以内。
在对生活管网进行供水时，系统执行管网设定压力。
若为消防与生活共用系统，则平时执行生活管网供水压力，当消防信号到达控制柜时执行消防压力，消防信号撤消时继续执行生活压力。
系统具有重新上电后自动启动的功能，无需人员值守。
水泵处于无水情况下将自动停机。
二、分类标记变频恒压供水控制设备分类标记设备的型号编制中包括设备特征标记、消防工作压力、消防工作流量、消防泵台数等内容H水泵台数工作流量L/S。
工作压力MPa。
特征标记（参阅特征标记说明）特征标记说明三、原理框图如下：3．1 生活水泵组为两用一备形式的变频恒压供水控制设备示意图如下:3．2 生活水泵组为两用一备形式的变频恒压供水控制设备产品简介生活水泵组为两用一备形式的变频恒压供水控制设备由三台生活水泵、电控系统、远传压力表、阀门管路、共同底座等组成。
设备运行前，需根据供水所需要的压力值预先设定稳压压力值，打开所有阀门。
水泵手动运行时，通过控制柜面板直接启停水泵（具体参阅消防专用自动恒压给水控制柜操作说明）水泵自动运行时，通过远传压力表构成闭环调节系统，按照恒压供水控制器恒压\节能\节水的优化运行原则, 随着用水量的变化, 恒压供水控制器不断进行压力采样, 逻辑运算和人工神经元控制算法调节运算,自动控制三台水泵,从而实现恒压变量全自动供水。
四、系统性能特点1．系统运行过程中无功损耗小，功率因素高，一般可达0.85以上，运行效率为90%以上，系统基本处于经济运行状况。
丹富莱DFL变频器说明书
目录1变频器型号及尺寸说明 (2)1.1 变频器型号说明及标准规格 (2)1.1.1 变频器型号说明 (2)1.1.2 变频器标准规格 (2)1.2 变频器尺寸及部件说明 (2)2变频器的接线 (4)2.1基本运行配线连接 (5)2.2 主回路端子的连接 (6)2.3控制板端子的连接 (7)2.3.1输入控制端子 (7)3变频器的面板操作及参数说明 (9)3.1操作面板说明 (8)3.2参数说明 (11)3.3调试使用说明 (15)3.3.1远传压力表接线及相关参数调整 (15)3.3.2压力变送器4-20mA接线及相关参数调整 (15)3.3.3 压力的调整及系统常见问题的解决........................ . (15)4故障代码及说明 (16)5附录一：DFL3000M恒压供水接线示意接线图 (17)6附录二：DFL200N单进单出恒压供水接线示意图 (18)7附录三：DFL4000M/DFL4000H恒压供水接线示意接线图 (19)公司简介深圳市丹富莱科技有限公司是从事电机驱动、自动化系统研发和生产的专业制造商。
公司成立于2007年，位于改革开放的前沿城市深圳。
丹富莱（DFL）科技一直致力于自动化细分领域的专用型、通用型变频器、伺服驱动、步进驱动器的研发和生产。
DFL3000M(220V)、DFL4000M(380V)背负式恒压供水一体机专用变频器是可以直接安装于水泵背部的一款供水专用变频器；集成恒压控制器+通用变频器的功能。
产品安装维护简单、用户使用方便、智能恒压、防水性能好、美观大方；DFL200N-HYGS(220V)、DFL4000H-HYGS(380V)壁挂式普通型恒压供水一体机专用变频器,是安装于电控箱内部，或竖直安装于墙上的一款供水专用变频器。
我司恒压供水专用变频器产品特点：主界面前两位数码管直接显示设定压力，后两位数码管显示实际管道压力；直接按面板上下按键可以更改目标压力。
变频供水说明书
感谢使用本公司产品，在使用设备前请仔细阅读《使用说明书》全自动变频恒压供水控制柜使用说明书2010一、概述变频调速恒压给水设备可广泛用于宾馆、大中型饭店、民用住宅、工矿企业、机场等场所的生产、生活和消防用水。
设备包括水泵机组、电气控制柜、底座、管道、阀门、仪表等。
二、安装1.设备安装前请检查各部件是否齐全、完好；2.检查电气控制柜（下称电柜）在运输、搬运过程中，柜内的元器件端子等是否有松动、脱落现场，发现后应及时紧固好；3.电柜的安装位置须考虑操作、维护和本身的散热通风条件等情况；4.将设备搬放就位、放平，然后进行二次灌浇固定，设备应平整，不应有附加机械应力；5.将电源线从柜体底部进线口引入，接于L1、L2、L3、N上。
6.将水泵电机线从柜体底部接入，按电机序号依次接线；7.接好远传压力表信号线，信号控制线建议用RVVP3×1.0屏蔽电缆，屏蔽层接地；8.根据电机功率，调整好热继电器的相应电流整定值；三、调试1.向电柜送电，合上空气开关QF，检查电源电压是否符合设备的技术要求（3N～380V／220V 50HZ）；2.脱开负荷，分别试验手动、自动的工作状态、指示、接钮动作是否正确，一切正常后方可接负荷；3.将工作方式置于手动，分别手动启动水泵，检查水泵的转向是否正确；4.将工作方式置于自动，检查变频器工作电流，水泵的切换过程是否正确；5.根据需要设定工作参数，至此设备可以投入运行，通过操作面板设定出口工作压力值(选用的远传压力表为1.0MPA,如要控制压力为0.5MPA,在显示F时设定数值为5，如要控制压力为0.6MPA,在显示F时设定数值为6，以此类推)。
四、工作原理1．生活，生产用水设备启动以后，l号水泵的转速随着变频器（VVVF）频率的上升而逐渐升高，延时15秒后，通过压力传感器检测管网压力，将信号传输给微处理器经分析运算，指令变频器自动调节水泵的转速，当水泵的转速升高到某值，即水泵转速响应到系统设定压力时稳定其转速，从而达到系统平衡。
变频供水泵说明书
43
10
10.7.41监控功能 (4.4)
44
10
10.7.42干转保护 (4.4.1)
44
10
10.7.43干转保护带压力 / 液位开关 (4.4.1.1)
45
10
10.7.44干转保护带压力传感器 (4.4.1.2)
45
10
10.7.45干转保护带液位传传感器 (4.4.1.3)
46
10
10.7.46最小压力 (4.4.2)
技术数据 压力 温度 相对湿度 声压
57 57 57 57 57
23
16. 电力数据
58
24
17. 有关文献
58
24
18. 泵的回收处理
58
24
25
25
26
26
27
27
28
3
TM04 4110 0709
警告 装机前，先仔细阅读本安装操作手册。 安装和运行必 须遵守当地规章制度并符合公认的良好操作习惯。
10.7.52功能 , CU 351 (4.5) 10.7.53显示语言 (4.5.1) 10.7.54显示单位 (4.5.2) 10.7.55日期和时间 (4.5.3) 10.7.56密码 (4.5.4) 10.7.57Ethernet (4.5.5) 10.7.58GENIbus 编号 (4.5.6) 10.7.59软件状态 (4.5.9) 10.8 数据通信 10.8.1 Ethernet 10.8.2 GENIbus
38
9
10.7.30模拟输入和实测值 (4.3.8.1.1 至 4.3.8.7.1)
38
9
10.7.31数字输出 (4.3.9)
DB3610 3310 变频恒压供水控制器 说明书
北京博格朗科技有限公司网址：DB3610/3310变频恒压供水控制器使用说明书 版本：V1.2北京博格朗科技有限公司BEIJING BOGELANG TECHNOLOGY CO.,LTD.DB3610/3310变频恒压供水控制器目 录前言1.11.2控制器的安装2.12.2控制器的接线3.13.23.3操作面板的使用4.14.2试运行5.15.2功能参数一览表功能参数说明故障诊断及处理方法品质保证1 2 3４ 5 6 7 8９一、前 言感谢您选用DB3610／DB3310智能型变频恒压供水控制器：为充分发挥本产品的卓越性能及确保使用者和设备的安全，在使用之前，请详细阅读本手册。
本使用手册为随机发送的附件，使用后请务必妥善保管，以备今后对变频恒压供水控制器进行检修和维护时使用。
如对于本供水控制器的使用存在疑问或有特殊要求，请随时联络本公司的各地办事处或经销商，也可直接与本公司总部售后服务中心联系，我们将竭诚为您服务。
本手册内容如有变动，恕不另行通知1.1主要功能特点1．液晶汉字参数显示、设定一目了然，故障时弹出故障内容、公司名称、服务电话。
2．可实现多达6台主泵+1台小泵（DB3610）或3台主泵+1台小泵（DB3310）的自动控制，每台水泵均可设为变量泵或定量泵，灵活配置，全面满足各种复杂的供水或消防系统； 3．定时换泵功能，使各泵工作时间均衡，提高水泵平均使用寿命；4．具有消防泵巡检功能，在消防模式下根据设定时间对消防泵定时巡检，有效防止消防泵锈蚀；5．多达８个时段压力控制，且每个时段内均可进行任意压力设定控制及实现定时开关机功能； 6．具有休眠功能和附属小泵功能，节能降耗，延长设备使用寿命； 7．具有第二目标压力设定和控制功能；8．具有正、负反馈功能选择，既可以用于供水，又可以用于抽水保持水位； 9．锅炉补水控制和泄压阀压力区间控制，控制值任意设定； 10．具有超压、低水位、传感器断线、变频器故障等报警控制功能； 11．变频器出现故障后，可选择自动转入工频运行（压力区间控制）； 12．故障自动复位机制，延时可调；13．具有故障查询功能， 能查询最新的报警内容及时间，共记录十条故障信息；DB3610/3310变频恒压供水控制器 前言14．适应性强，可适用于国内外各种品牌变频器； 15．模拟、数字信号全部采用光电隔离，抗干扰能力强； 16．具有完善的密匙功能；17．可选配RS-485通讯功能，标准的MODBUS 通讯协议，便于与上位机联接，进行组态控制。
变频供水说明书
变流稳压供水设备安装使用说明书一、产品概述变流稳压供水设备是一台根据设定值自动调节供水管道压力的设备，以ABB变频器为控制核心。
该系列自动恒压供水设备已成为高层建筑、水厂及深井取水供水和消防供水的主要潮流，完全可以取代传统的水塔，高位水箱和气压罐等供水设备，不仅降低了建筑成本，且消除了水质的二次污染，并且更具有节约能源、操作方便、自动化程度高、可靠性好、泵房可无人值守等优点，是一种提高供水品质的理想产品。
可适用于自动喷淋消防供水、消火栓消防供水、生活供水、潜水泵供水、酒厂供水、水、生产厂供水、工矿企业恒压冷却供水和循环系统及其输液系统、空调及热水供应的供水系统。
二、产品特点变频调速、高效节能。
设备采用变频调速器，按需要设定供水压力值，水泵始终保持在设定压力范围运转，使水泵在高效率工况下运行，比一般供水设备可节电20%～40%。
压力调节精度高，供水压力可根据实际情况任意设定。
设备采用PID 调节，能够快速响应实际用水量的变化，达到恒压供水。
在启动设备时压力按照设定曲线上升，波动小对管道的冲击小，有效的延长了设备使用寿命。
调节精度高，一般为±0.01MPa。
自动化程度高，操作简单。
由于采用变频器PID自动控制，实时监控管道实际压力，快速响应实际压力变化，跟随调节供水泵的转速，满足生产和生活需要。
设备只要选择自动运行，开启后就可以实现无人值守的自动工作。
整机性能稳定，运行可靠，噪音低，设备运行平稳，设备使用寿命长。
设备结构紧凑，占地少，安装快，节省投资。
保护功能齐全，具有过流、过压、欠压、过载、短路、缺相等保护功能。
三、工作原理本设备采用2大泵变频恒压供水，1小泵辅助供水模式，设备通过给定压力值和供水管道实际压力反馈值进行PID调节，自动调整输出频率控制水泵的转速，使管道压力始终恒定为给定值。
当无用水需求时，管道实际压力大于或等于给定压力时，供水泵停止，由气压罐保压，当有用水需求时，管道实际压力小于给定压力，自动启动小流量供水泵；当用水需求处于高峰期时，小流量生活供水泵不能满足供水需求（或故障）时自动启动大流量生活供水泵向系统供水，同时关闭小流量生活供水泵，1台大泵不能满足供水需求（或故障）时，自动启动第2台大泵，直到满足用水需求，当用水量减少时供水泵又反时序依次退出直至返回气压罐保压状态。
变频供水设备操作说明书
变频恒压供水设备操作维护说明济南市新星人环工程有限公司全自动恒压变频供水设备操作说明书一、设备的组成全自动变频供水设备由变频水泵、膨胀罐及智能电控柜等联合组成的单元式变频供水装置。
二、工作原理：我公司生产的变频恒压供水设备满足了生产、生活、设施用水量大的情况，为使管网保持恒定的压力，变频泵在压力控制器的作用下恒压工作的目的。
在设备处于稳定状态下，由于系统渗漏压力下降达系统设定值（通常0.2Mpa）时，由压力传感器或液位传感器发生相应信号，通过电控柜控制，启闭补水泵，做到水位、压力全自动双控制，使管网始终处于设计所需的工作压力（水位）。
三、供货范围：1、膨胀罐 1台2、变频泵 1-3台3、智能电控柜 1台4、配套管阀件压力控制器等 1套四、供水变频装置的维护、注意事项1、水泵的操作启动，停止还应符合厂家要求的操作规程进行必须的维护和保养（详见水泵使用说明书）。
2、运行后（半年或一年后）气室内的压缩空气有可能泄漏而影响正常工作，如水泵启闭过于频繁，应检查并及时补充气压保持室内的气压至要值内（0.5Mpa）。
3、本设备安装时应保持水平，稳定。
4、机组设备经调试正常，投入运转后，严禁非操作人员乱动开启阀门、电源控制系统，造成误操作，以免损坏设备，影响消防、用水情况的正常供给。
5、在室外的情况下，冬天设备应考虑防冻保温措施，以免受冻损坏设备，造成不必要的损失，影响使用。
若长期不用时应将水泵内的积水排出。
五、水泵操作规程1一般规定1.1 水泵的操作人员必须了解所使用水泵的构造、性能、用途，熟悉安全操作和技术保养规程。
1.2水泵必须有专人操作，并且对水泵的安全使用和正确保养负有全面责任。
1.3 操作人员必须按保养规程要求，定期做好水泵的清洁、润滑和调整工作（拧紧连接螺栓），使水泵经常保持良好的工作条件。
1.4应经常对电气设备进行检查和定期保养，保证绝缘良好安全可靠。
2起动前准备2.1用手拔转联轴器，叶轮应无卡摩现象，转动灵活。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FWR-Ⅱ型变频供水控制器
说明书
北京凯博威给水设备有限公司
FWR-Ⅱ型变频供水控制器具有循环软启动、多种恒压及变压变流量调节控制能力和多种形式消防用水调节控制能力，本控制器为中心构成的供水设备其指标符合：“变频调速供水设备”及“消规”标准的要求。
整机具有多种水运行参数显示，键盘设置简明，并配有多种形式输入输出接口，使用方便。
1、主要技术指标
1．1控制供水设备类型：
（1）变频调速恒压/变压变量循环软启动供水方式
（2）变频调速恒压/变压变量循环硬启动供水方式
（3）变频调速临时常压消防供水方式
（4）变频调速恒压消防供水方式
1．2控制精度：±0.01MPa
1．3输入信号类型：
（1）电阻型压力变送器：350Ω—1KΩ
（2）Ⅱ、Ⅲ型压力变送器：0—10MA (需配500Ω采样电阻)
4—20MA（需配250Ω采样电阻）
（3）水位变送器：量程0—5m配置同（1）（2）
也可设置采用触点方式
1．4输出信号类型：
（1）变频器调频信号：0—10V DC
（2）变频器空转制动和自动复位信号；继电器常开接点
（3）各类运转控制和报警输出信号：AC 220V输出直接驱动交流接触器1．5主泵工作数：1—3台可预置，具备故障停泵功能
1．6补压小泵数：1台
1．7 补压小泵工作方式：变频调速恒压于P1值，变频或工频气压方式于P1到P2 1．8调节方式：模糊控制，时间可预置
1．9变压调整方式：消防信号输入第二压力工作方式
1．10长定时：定时时间2—510小时，2小时递增；
（1）循环软启动定时变频泵循环移位；
（2）具备短时（约3分钟）自检状态；
1．11具备无水、超压报警及报警后快速软停泵功能
1．12具备：运行压力、设定压力、变压设定压力、频率、水位数显及各种控制状态LED显示
1．13数字面板操作：五种功能键方式，易于操作
1．14工作电压范围：AC 180—240V
2、工作原理
通常自动闭环调整回路基点为由运行的压力值H（压力变送器提供）和设定压力值H.（调节器内设定）比较；所产生的误差±△H转换为电信号经滤波送调节器内进
行模糊运算；其结果转换为适当的调整和控制信号送执行部件进行运行控制，以达到运行压力值H在任何流量状态始终同于设定的参考压力值H.。
管网设定压力在一些运行状态下不是一成不变的，如在消防变压、小流量气压罐运行方式、小流量变频运行工作方式、无水和超压工作状态等。
管网设定压力会在这些事件出现进行改变，以适应实际管网运行动态所需求；控制器用h.表示这些变化。
调节器水泵启停方式采用先开先停循环启停工作方式；对采用循环软启动用户；为杜绝变频器损坏；除强电电路应加延时互锁保护外还应采用机械联锁交流接触器。
3、用户使用接线端子
接线端子及功能如表1所示。
4、面板操作说明
控制器的面板示意图如图1所示。
面板上有参数名、参数值显示窗口、五个按键和显示开关量状态的八个指示灯。
4．1参数名：显示参数名的代表符号共19种
按“名”键进入参数名的选择，按“∧”或“∨”键进行向前或向后参数名的改变。
4．2参数值：显示参数名所属数据内容
按“值”键显示选定参数名所存储的数据内容；
按“∧”或“∨”键增大或减小参数值；
按“存”键参数值闪烁2秒钟后完成参数值的更改，并进行数据存储。
4．3参数名、参数值数据内容表：如表2所示；
图1 控制器面板示意图
5、状态显示说明
5．1面板数码显示参监测管网运行压力、水池水位、变频器频率等物理量，同时通过物理量监测可以判断所配传感器（如远传压力表）接线是否正常或损坏。
5．2 h.为设定压力值，供水设备运行时，该值随某些运行条件的变化而变化。
比如消防第二压力，当消防信号输入时，管网运行压力从H.提高到H.+PP的值，通过h.
显示。
当无水和管网超压时，h.变为0。
当配有补压小泵工作的设备，补压小泵工作的条件成立时，h.变为P1值，管网运行压力变化到低于P1值，启动大泵。
6、安装与调试
6．1本控制器虽具有较强的抗干扰能力，但应注意电控装置必须有专用地线（大地），其接地电阻应≤10Ω。
输入控制器的远传压力表、水位计和变频器的信号线应采用多芯屏蔽线，屏蔽层应单端接大地。
控制器至交流接触器接线应尽量短，不能与动力线并排走线。
对某些电源噪声比较大、干扰大的用户还必须加装隔离变压器，这样才能有效滤除干扰。
6．2频繁开关要和雷电冲击有可能损坏或冲失存储数据，某些应用环境条件差的地方必须采用避雷装置并在自动控制回路中加装掉电延时启动电路，时间一般为5秒，以保护变频器和防止控制器存储数据丢失。
6．3一般用户使用时，根据供水设备的配置及功能首先应进行“泵组运行状态”→“运行泵数设定”→“压力变送器量程标定”→“设置压力值”基本状态设定，再根据所配水泵功率和运行管网大小进行“运行时间常数”设定。
如显示H值与压力表值不太一致，微调“压力变送器量程标定”使其一致。
6．4运行时间常数选取原则：
变频器上升下降时间=1.5—2×水泵电机功率
运行时间常数最短为：1—2配2.2KW
2—5配5.5—11KW
4—10配11KW—37KW
8—20配37KW—75KW
运行时间常数最短以不引起变频器保护为原则，实际运行应取值大于上列值。
6．5长定时主要给消防供水自检用，也可用于变频调速供水，长定时在泵组运行状态0，1所起的作用各有不同；
0状态：定时时间到，如只一台变频工作立即进行循环移泵操作
1状态：定时时间到，如只一台变频工作立即进行恒速泵依次启动，每泵巡检时间固定为10秒。
定时时间以2小时为单位，设置为000，定时不起作用；设置到510，进入校验状态，即每隔约3分钟进行所需的一个循环定时操作。
6．6采用补压小泵工作应注意几个问题
当采用补压小泵和气压罐后，管网运行随流量将出现二个不同运行状态，一个是气压供水运行状态，另一个是变频调速恒压变量工作状态或是消防定压工作状态。
应注意在小流量工作时，补压小泵是否满足气压供水技术条件要求，否则将很难调出或出现频繁启停。
补压小泵启动的条件时，当仅有一台变频泵工作时，频率降至低于参数“PF”，且压力低于H.转入小泵工作。
补压小泵启动压力由P1值决定，停止运行由P2值决定。
当小泵采用变频方式工作，小泵按照P1值进行恒压控制。
对不采用小泵的变频调速供水设备，如管路中加有气压罐，当变频频率满足小泵启
动频率时，管网设定压力由H.变到P1，可实现变频泵休眠。
当管网压力降低到P1值，变频泵重新启动。
6．7无水控制
当采用水位变送器接入控制器时，控制器可连续显示水位值，并可通过参数名“L1”装填无水停泵水位值，当水位低于设定水位时，h.显示0.00，报警指示灯亮，控制器将控制泵逐台停止运行。
如采用触点式水位控制器，触点闭合表示无水，控制器参数名“L1”必须装填为3.00—4.00，无水触点闭合时能控制逐台停泵。
6．8消防第二压力控制
当触点闭合表示消防状态出现，运行参数压力值h.，变为H+PP。
6．9本控制器使用环境温度5℃—40℃，相对湿度15%—90%（无凝结）；
6．10本控制器适合于安装在电控柜的表面，安装孔尺寸为：152－1（W）X 76－1（H）；。
