徕卡SRRINTER250水准仪作业指导书.doc
徕卡激光测距仪使用说明书
徕卡激光测距仪使用说明书-CAL-FENGHAI.-(YICAI)-Company One1徕卡激光测距仪使用说明书一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖，安装底座和卡扣。
当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池（建议不要使用充电电池）。
3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。
更换电池后，设置和储存的值都保持不变。
（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。
2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。
（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离，激光点会显示在十字线的正中。
而在30米以下的测量距离，激光点不在十字线中间。
（四）气泡一体化的水泡使仪器更容易调平。
（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能（一）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。
水准仪操作规程
水准仪操作规程一、引言水准仪是一种用于测量水平线的仪器，广泛应用于土木工程、建筑工程、道路工程等领域。
本操作规程旨在指导操作人员正确、安全地使用水准仪，确保测量结果的准确性和可靠性。
二、操作人员要求1. 操作人员应具备相关测量知识和技能，了解水准仪的基本原理和操作方法。
2. 操作人员应熟悉水准仪的结构和功能，能正确调整和使用各个部件。
3. 操作人员应具备良好的观察力和耐心，能够准确判断测量结果。
三、准备工作1. 检查水准仪的完好性和工作状态，确保仪器没有损坏或故障。
2. 清洁水准仪的镜片和仪器表面，确保无灰尘或污渍影响观测。
3. 检查水准仪的水平度，调整水平仪使其显示水平状态。
4. 安装三脚架，并确保稳定性和垂直度。
四、操作步骤1. 将水准仪放置在三脚架上，调整水准仪的水平度，使其显示水平状态。
2. 选择合适的测量距离，根据实际情况确定观测点的位置。
3. 使用水准仪的望远镜观测目标点，确保准线准确对准目标点。
4. 记录观测结果，包括目标点的高程和距离。
5. 移动水准仪到下一个观测点，重复步骤3和步骤4，直至完成所有观测点的测量。
6. 对测量结果进行校正和处理，计算出各观测点的高程差或高程值。
五、注意事项1. 操作人员应注意安全，避免在高处或危险地点使用水准仪。
2. 操作人员在观测时应保持稳定的姿势和呼吸平稳，以减少观测误差。
3. 在观测过程中，应注意周围环境的影响，如风力、震动等，及时进行调整和修正。
4. 水准仪的镜片和仪器表面应保持清洁，避免灰尘或污渍影响观测结果。
5. 水准仪的三脚架应稳固可靠，避免仪器晃动或倾斜。
六、维护保养1. 每次使用水准仪后，应及时清洁镜片和仪器表面，存放在干燥、通风的地方。
2. 定期检查水准仪的各个部件和功能，如发现故障或损坏应及时修理或更换。
3. 镜片和仪器表面应使用专用清洁剂进行清洁，避免使用硬物或化学物品刮擦。
4. 水准仪的三脚架应定期检查和维护，确保稳定性和垂直度。
水准仪操作规程
水准仪操作规程一、引言水准仪是一种用于测量地面高程差的精密仪器，广泛应用于土木工程、建筑工程、测量工程等领域。
为了确保水准仪的正确使用和测量结果的准确性，制定本操作规程。
二、设备准备1. 检查水准仪的外观是否完好，并清洁仪器表面。
2. 检查水准仪的各个部件是否正常运转，如水平气泡管、望远镜、调焦装置等。
3. 检查水准仪的支架是否稳固，确保能够平稳放置仪器。
4. 检查水准仪的三脚架是否牢固，调整脚底垫平衡仪器。
三、测量操作1. 放置水准仪a. 在需要测量的位置，选择一个平坦稳固的地面，放置三脚架。
b. 将水准仪放置在三脚架上，确保仪器水平并稳固。
2. 调平水准仪a. 通过调整三脚架的脚底垫，使水准仪保持水平状态。
b. 使用水平气泡管进行精确调平，调整水平气泡管使气泡位于中央位置。
3. 定位目标点a. 使用望远镜对准目标点，确保目标点位于准线上。
b. 使用调焦装置调整望远镜的焦距，使目标点清晰可见。
4. 读取测量结果a. 使用水平尺对准水准仪的准线，读取目标点的高程差。
b. 进行多次测量，取平均值以提高测量结果的准确性。
5. 记录测量数据a. 将每次测量的高程差记录在测量表格中，包括测量时间、目标点编号、高程差等。
b. 确保记录的数据准确无误，方便后续数据处理和分析。
四、维护保养1. 每次使用后，及时清洁水准仪的表面，并放置在干燥通风的地方。
2. 定期检查水准仪的各个部件是否正常运转，如有异常及时维修或更换。
3. 避免水准仪受到剧烈震动或碰撞，保持仪器的稳定性和精度。
4. 定期校准水准仪，确保测量结果的准确性。
五、安全注意事项1. 使用水准仪时，应注意周围环境的安全性，避免发生意外事故。
2. 在使用水准仪时，应穿戴适当的劳动防护用品，如安全帽、防护眼镜等。
3. 在操作过程中，严禁将望远镜对准太阳或其他强光源，以免损坏仪器和危害视力。
4. 在携带和存放水准仪时，应轻拿轻放，避免受到损坏。
六、附录1. 水准仪操作记录表时间目标点编号高程差8:00 TP1 +1.208:30 TP2 +0.809:00 TP3 +1.102. 水准仪维护保养记录表时间维护内容处理情况2022/1/1 清洁仪器表面已处理2022/2/1 检查各部件运转情况未处理2022/3/1 校准水准仪已处理以上为水准仪操作规程的详细内容，按照规程进行操作可确保水准仪的正确使用和测量结果的准确性。
水准测量作业指导书样本
工程部水准测量作业指导书编制:审核:批准:资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
批准日期: 04月发布日期: 04月南通星光测绘服务有限公司目录一、水准测量原理........................................... 错误!未定义书签。
二、水准测量外业工作....................................... 错误!未定义书签。
( 一) 、水准点及水准测量路线形式 ..................... 错误!未定义书签。
( 二) 、水准测量的实施................................ 错误!未定义书签。
( 三) 、水准等级: ...................................... 错误!未定义书签。
( 四) 、水准测量的检核................................ 错误!未定义书签。
三、水准测量的内业......................................... 错误!未定义书签。
( 一) 、附合水准路线闭合差的计算和调整及成果计算..... 错误!未定义书签。
( 二) 、闭合水准路线闭合差的计算与调整............... 错误!未定义书签。
( 三) 、水准测量的精度................................. 错误!未定义书签。
四、水准测量的误差........................................ 错误!未定义书签。
( 一) 、仪器误差...................................... 错误!未定义书签。
( 二) 、观测误差...................................... 错误!未定义书签。
五、外界条件的影响........................................ 错误!未定义书签。
水准仪操作规程
水准仪操作规程一、引言水准仪是一种用于测量地面高程差异的精密仪器。
本操作规程旨在确保水准仪的正确使用和保养，以提高测量结果的准确性和可靠性。
二、设备准备1. 检查水准仪的外观是否完好，并清洁仪器表面。
2. 检查水准仪的仪器箱，确保内部配件齐全，并进行必要的校准。
3. 检查水准仪的测量杆，确保其完好无损并正确安装。
三、测量前的准备工作1. 选择合适的测量点，并确保其周围环境平稳、无遮挡物。
2. 将水准仪放置在水平、稳定的基准面上，并进行水平调整。
3. 将测量杆与水准仪相连接，并确保其垂直安装。
四、测量操作步骤1. 打开水准仪的电源开关，并等待仪器自检完成。
2. 使用水准仪的调节钮进行目标对准，确保准星与目标点重合。
3. 使用水准仪的测量钮进行测量，记录所得的读数。
4. 移动至下一个测量点，重复步骤2和步骤3，直至测量完成。
五、测量数据处理1. 将测量数据记录下来，并进行必要的计算。
2. 根据测量数据计算出各个测点的高程差异。
3. 进行数据的校核和比对，确保测量结果的准确性。
六、仪器保养1. 使用完毕后，将水准仪放回仪器箱中，并确保仪器箱的密封性。
2. 定期清洁水准仪的表面，并进行仪器的维护保养。
3. 如发现水准仪存在故障或异常情况，应立即停止使用并联系维修人员进行检修。
七、安全注意事项1. 在使用水准仪时，应注意周围环境的安全，确保没有人员或物体靠近测量点。
2. 在携带和存放水准仪时，应轻拿轻放，避免碰撞或摔落。
3. 在操作水准仪时，应注意保持仪器平稳，避免突然移动或震动。
八、总结本操作规程详细介绍了水准仪的操作步骤、数据处理方法以及仪器的保养和安全注意事项。
正确使用水准仪并遵守操作规程，可以保证测量结果的准确性和可靠性，提高工作效率。
使用人员应严格按照规程操作，并定期进行维护保养，以确保水准仪的正常运行和使用寿命。
莱卡电子水准仪操作规程
莱卡电子水准仪操作规程电子水准仪操作规程1.仪器的安置1.根据身高和观测姿势的舒适性，调节三脚架到合适的高度。
将脚架置于地面控制点上方，尽可能地将脚架面中心对准该点。
2.拧紧中心连接螺旋，将基座及仪器固定到脚架上。
3.移动脚架腿，并转动基座脚螺旋。
4.伸缩脚架腿整平水准器。
5.通过水准器的指示，转动基座脚螺旋以精确整平仪器。
6.通过移动三脚架头上的基座，将仪器精确对准地面点，然后旋紧中心连接螺旋。
7. 前后视距尺寸不超过五十米,标尺的方法是,应让水准气泡的面朝上。
2. 使用Leica Geo Office上载程序。
1.1在仪器窗口中选择DNA，并选择通讯端口DNA03新机载线路测量程序操作说明书 - John Shao - John Shao1.2完成后点Upload，进入下面界面1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。
线路测量1应用程序选择在仪器上按PROG 进入[应用程序界面]，用上下键选择线路测量2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面：Job：作业名称；Oper：操作人员；Comt1：作业描述1；Comt2：作业描述2；：返回上一级，不创建作业。
：确认创建作业，进入下一步，线路测量设置。
Name：输入将要测量的线路名称；Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择； PtID：线路起始点点号； H0：线路起始点高程值； Staf1：标尺1描述； Staf2：标尺3. 描述；2.1线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。
1.选择BF双转点测量模式：2、选择BF常规测量模式：3.选择BFFB双转点测量模式：4、选择BFFB常规测量模式： 5、选择aBF返测模式： 6、选择aBF常规测量模式： 7、选择aBFFB返测模式： 8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。
水准仪仪操作规程(3篇)
第1篇一、准备工作1. 检查水准仪及附件是否齐全，包括望远镜、水准器、水准尺、三脚架等。
2. 确保水准仪及附件清洁，无灰尘、油污等。
3. 检查电池电量，确保充足。
4. 熟悉水准仪的使用方法及注意事项。
二、安置水准仪1. 将三脚架架设在地面上，确保三个脚尖稳固地插入地面。
2. 调整三脚架高度，使仪器中心大致与观测者视线平行。
3. 将水准仪放在三脚架头上，拧紧中心螺丝。
三、整平仪器1. 旋转脚螺旋，使圆水准器气泡居中，此时仪器即安平。
2. 观察水准器气泡，若气泡偏离中心，可通过旋转脚螺旋进行调整。
四、瞄准水准尺1. 将水准尺竖立在地面上，确保尺身垂直。
2. 通过望远镜的粗瞄器，将水准尺大致瞄准在望远镜视场中。
3. 调整望远镜的微动螺旋，使水准尺清晰成像在望远镜视场中。
五、调焦1. 转动物镜对光螺旋，使水准尺成像清晰。
2. 旋转目镜，调整屈光度，使十字丝清晰。
六、读数1. 观察水准尺，读取水平丝在标尺上的数值，先读水平丝下面最近的厘米值，再估读出水平丝在厘米间隔内对应的毫米值。
2. 为了提高测量精度，可用三丝法核校过失误差，分别读取水平丝和两视距丝的读数，取两视距丝的平均值作为水准尺的读数。
七、记录数据1. 将观测到的数据记录在观测记录本上，包括观测时间、地点、仪器型号、水准尺型号、读数等。
2. 根据需要，可计算高差、平均高差等数据。
八、收尾工作1. 观测结束后，将水准仪及附件收齐，确保无遗漏。
2. 清洁水准仪及附件，放回原位。
九、注意事项1. 操作过程中，注意保持水准仪稳定，避免振动。
2. 观测时，避免阳光直射水准仪，以免影响读数精度。
3. 遇到强风或地面震动时，应将手扶在三脚架中部，以减小影响。
4. 观测过程中，如发现仪器故障，应及时停机检查，排除故障后再继续观测。
5. 观测结束后，应对数据进行检查，确保数据准确可靠。
通过以上操作规程，可确保水准仪的使用安全、准确、高效。
在实际操作过程中，应根据具体情况灵活运用，不断提高测量技能。
徕卡数字水准仪操作说明
徕卡数字水准仪 操作说明目 录一、仪器简介………………………………………………………………………P2二、键盘功能………………………………………………………………………P3三、显示符号………………………………………………………………………P4四、仪器系统参数的设置…………………………………………………………P5五、水准测量1、简单水准测量⎯MO方式…………………………………………………P82、等外水准测量⎯BF方式…………………………………………………P83、等级水准测量⎯BFFB方式………………………………………………P94、间视水准测量⎯IN方式…………………………………………………P95、注意事项…………………………………………………………………P10六、数据管理………………………………………………………………………P10七、仪器检测………………………………………………………………………P11八、数据格式………………………………………………………………………P12九、出错信息………………………………………………………………………P12十、仪器保养………………………………………………………………………P13一、仪器简介数字水准仪是一种高精度的电子水准仪，其配套的水准尺为条码水准尺。
数字水准仪的测量原理是：当水准仪照准条码尺时，一按测量键，则水准仪内部的CCD拍下了一段条码尺的影像，仪器内部的计算机对该影像进行图修处理，计算出被测点的标尺读数和视距值。
利用数字水准仪进行测量，整个观测过程，如标尺读数、数据记录、结果计算、成果显示等等都是自动进行的，这就消除了读数误差、记录错误和计算错误，大大提高了外业观测的速度和精度。
一套数字水准仪主要包括：主机一台、GEB70电池一块、GKL22充电器一个、678电缆一根、GST05脚架一个、GRM10模块两块，GIF12读卡器一个，接口电缆一根、条码水准尺一对、尺垫一对。
水准测量作业指导书(水准仪)
水准测量作业指导书一、水准测量原理水准测量是用水准仪和水准尺测定地面上两点间高差的方法。
在地面两点间安置水准仪，观测竖立在两点上的水准标尺，按尺上读数推算两点间的高差。
通常由水准原点或任一已知高程点出发，沿选定的水准路线逐站测定各点的高程。
由于不同高程的水准面不平行，沿不同路线测得的两点间高差将有差异，所以在整理国家水准测量成果时，须按所采用的正常高系统加以必要的改正，以求得正确的高程。
二、水准测量外业工作（一）水准点及水准测量路线形式为了统一全国的高程系统和满足各种测量的需要，测绘部门在全国各地埋设并测定了很多高程点，这些点称为水准点(BenchMark)，简记为BM。
水准测量通常是从水准点引测其它点的高程。
水准点有永久性和临时性两种。
国家等级水准点一般用石料或钢筋混凝土制成，深埋到地面冻结线以下。
在标石的顶面设有用不锈钢或其它不易锈蚀材料制成的半球状标志。
有些水准点也可设置在稳定的墙脚上，称为墙上水准点。
建筑工地上的永久性水准点一般用混凝土或钢筋混凝土制成，临时性的水准点可用地面上突出的坚硬岩石或用大木桩打入地下，校顶钉以半球形铁钉。
埋设水准点后，应绘出水准点与附近固定建筑物或其它地物的关系图，在图上还要写明水准点的编号和高程，称为点之记，以便于日后寻找水准点位置之用。
水准点编号前通常加BM字样，作为水准点的代号。
水准测量路线形式主要有：闭合水准路线、附合水准路线和支水准路线。
（1）闭合水准路线从某一已知水准点BM1开始，沿各高程待定的水准点1、2、3、4进行水准测量，最后仍回到原水准点BM1，称为闭合水准路线。
（2）附合水准路线从某一已知水准点BM1出发，沿各高程待定的水准点1、2、3进行水准测量，最后附合到另一个已知高程的水准点BM2上，称为附合水准路线。
（3）支水准路线从某一已知水准点BM1出发，沿各高程待定的水准点1、2进行水准测量，其路线既不闭合又不附合，称为支水准路线。
（二）水准测量的实施1、当欲测的高程点距水准点较远或高差很大时，就需要连续多次安置仪器采用以测出两点的高差，一般采用后-前-前-后的方法进行测量，进行二等水准测量时，为测A、B点高差，在AB线路上增加1、2、3、4……等中间点，将AB高差分成若干个水准测站。
水准测量作业指导书1
中铁三局广州分公司工程管理部水准测量作业指导书编制：审核：批准：批准日期：2011年09月发布日期：2011年09月中铁三局集团有限公司广州分公司目录一、水准测量原理 (1)二、水准测量外业工作 (1)（一）、水准点及水准测量路线形式 (1)（二）、水准测量的实施 (2)（三）、水准等级: (7)（四）、水准测量的检核 (7)三、水准测量的内业 (8)（一）、附合水准路线闭合差的计算和调整及成果计算 (8)（二）、闭合水准路线闭合差的计算与调整 (9)（三）、水准测量的精度 (10)四、水准测量的误差 (12)（一）、仪器误差 (12)（二）、观测误差 (12)五、外界条件的影响 (13)六、水准测量时应注意的事项 (14)一、水准测量原理水准测量是用水准仪和水准尺测定地面上两点间高差的方法。
在地面两点间安置水准仪，观测竖立在两点上的水准标尺，按尺上读数推算两点间的高差。
通常由水准原点或任一已知高程点出发，沿选定的水准路线逐站测定各点的高程。
由于不同高程的水准面不平行，沿不同路线测得的两点间高差将有差异，所以在整理国家水准测量成果时，须按所采用的正常高系统加以必要的改正，以求得正确的高程。
二、水准测量外业工作（一）、水准点及水准测量路线形式为了统一全国的高程系统和满足各种测量的需要，测绘部门在全国各地埋设并测定了很多高程点，这些点称为水准点(Bench Mark)，简记为BM。
水准测量通常是从水准点引测其它点的高程。
水准点有永久性和临时性两种。
国家等级水准点一般用石料或钢筋混凝土制成，深埋到地面冻结线以下。
在标石的顶面设有用不锈钢或其它不易锈蚀材料制成的半球状标志。
有些水准点也可设置在稳定的墙脚上，称为墙上水准点。
建筑工地上的永久性水准点一般用混凝土或钢筋混凝土制成，临时性的水准点可用地面上突出的坚硬岩石或用大木桩打入地下，校顶钉以半球形铁钉。
埋设水准点后，应绘出水准点与附近固定建筑物或其它地物的关系图，在图上还要写明水准点的编号和高程，称为点之记，以便于日后寻找水准点位置之用。
水准仪操作规程
水准仪操作规程一、引言水准仪是一种用于测量地面高程差的仪器，广泛应用于土木工程、建筑工程、测绘工程等领域。
为了保证测量结果的准确性和可靠性，制定本操作规程，明确水准仪的操作步骤和注意事项，以提高工作效率和测量质量。
二、适用范围本操作规程适用于所有使用水准仪进行高程测量的人员，包括工程技术人员、测量员等。
三、操作步骤1. 检查水准仪a. 检查水准仪是否完好无损，各部件是否齐全。
b. 检查水准仪的准确性，可使用校准板进行校准。
c. 检查水准仪的稳定性，确保仪器在使用过程中不会产生晃动。
2. 设置测量基准点a. 选择一个稳定的基准点作为起始点，并确保其高程已知。
b. 在基准点上设置水准仪的三脚架，并调整水平。
c. 使用水准仪上的准星对准基准点，确保准星正中央。
3. 测量目标点a. 将水准仪移至目标点附近，并设置稳定的三脚架。
b. 调整水准仪的水平，使其保持水平状态。
c. 使用准星对准目标点，确保准星正中央。
d. 记录目标点的测量结果，包括高程差和测量时间。
4. 进行校正a. 在进行实际测量之前，进行校正以提高测量的准确性。
b. 可使用校准板进行校正，将仪器读数与校准板上的已知高程对比，进行调整。
5. 数据处理与记录a. 将测量结果记录在测量表格中，包括基准点高程、目标点高程差等信息。
b. 对测量数据进行处理，计算高程差的平均值、标准差等统计指标。
c. 将测量数据保存并备份，确保数据的安全性和可追溯性。
四、注意事项1. 在使用水准仪之前，必须进行校准和调整，确保仪器的准确性和稳定性。
2. 在测量过程中，应避免强烈的震动和风力干扰，以保证测量结果的准确性。
3. 操作人员应熟悉水准仪的使用方法和操作步骤，遵守相关安全规定。
4. 在测量过程中，应注意保持仪器的水平状态，避免仪器晃动或倾斜。
5. 在记录测量结果时，应仔细检查数据的准确性，避免误差的出现。
6. 在存储和备份测量数据时，应采取合适的措施，确保数据的完整性和安全性。
Sprinter水准仪说明书
Version 1.0 1.0 版1Introduction Sprinter 150M_CN/250M_CN - 1.0.0en EN ZH User Manual (English)1.Introduction Purchase Congratulations on the purchase of a new Leica Geosystems elec-tronic level. It is designed to make levelling works easier and quicker on any construction site.Product This manual contains important safety direc-tions as well as instructions for setting up the product and operating it. Refer to "12. Safety Directions" for further information.Read carefully through the User Manual before you use the product.Product identification The model and the serial number of your product are indicated on the type plate.Enter the model and serial number in your manual and always refer to this information when you need to contact your agency or Leica Geosystems authorized service workshop.Type: ____________Serial no.: ____________Validity of this manual This manual is valid for Sprinter 150M_CN/250M_CN.Trademarks All trademarks are the property of their respective owners.Available documentationSymbolsThe symbols used in this Manual have the following meanings:ƽDANGER Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.ƽWARNING Indicates a potentially hazardous situation or an unintended use which, if not avoided, could result in death or serious injury.ƽCAUTION Indicates a potentially hazardous situation or an unintended use which, if not avoided, may result in minor or moderate injury and / or appreciable material, financial and environmental damage.)Important paragraphs which must be adhered to in practice as they enable the product to be used in a technically correct and efficient Description Sprinter 150M_CN/250M_CN User Manual All instructions required in order to operate the product to a basic level are contained in this User Manual. Provides an overview of the system together with technical data and safety directions.2Instrument Components Sprinter 150M_CN/250M_CN - 1.0.0en Table of Contents1.Introduction.....................................................................12.Instrument Components..................................................23.Measurement Preparations.............................................34.User Interface..................................................................45.Set of Characters..........................................................106.Operation......................................................................107.Data Transfer DataLoader.............................................298.Check & Adjust..............................................................309.Error Messages.............................................................3210.Operation Messages.. (33)11.Care and Transport (35)12.Safety Directions (36)13.Technical Data (43)14.International Warranty, Software Licence Agreement (46)15.Index.............................................................................46 2.Instrument Components Container Contents Sprinter, batteries (4x), allen key, user manual, strap, CD-ROM (incl. DataLoader), USB cable.a)Horizontal fine motion screw b)Battery compartment incl. phone jab interface for USB cable c)Circular level d)Gunsight e)Focusing knobf)Handle g)Eyepiece h)LCD display i)Base plate j)Levelling footscrewAccessoriesTripod, aluminum staff (region dependant), fibre glass staff (to achieve 0.7 mm accuracy with Sprinter 250M_CN). (Optional: sunshade, 4 rechargeable batteries and charger)3.Measurement Preparations3.1Change BatteryInsert 4 AA dry cells according to the positive and negative signs as indicated on the holder.)Always replace with a complete battery set!)Do not use old and new batteries together.)Do not use batteries from different manufacturers or batteries of different types.3.2Set-up InstrumentLevelling•Set up the tripod. Extend the legs to a suitable length and ensure that the tripod head is approximately level. Tread the tripod shoes firmly into the ground to ensure stability.•Mount the instrument on the tripod by screwing the tripod screw onto the base of the instrument.•Use the three levelling foot screws to center the circular bubble in order to level the instrument.Eyepiece AdjustmentPoint the telescope to a uniform light surface such as a wall or a piece of paper. Turn the eyepiece until the cross hairs are sharp or distinct.Target Image FocusingUse the gunsight to aim the objective lens at the staff. Turn the hori-zontal fine motion screw until the staff is nearly centered in the field of view and then turn the focusing knob to focus on the staff. Ensure that staff image and reticle are sharp or distinct.Power ONThe instrument is ready to measure.)Technical hints:•First check and adjust the electronic and optical line-of-sight errors, then the circular level on the instrument and then the staff: before starting work in the field, after long storage periods, after long transportation.•Keep the optics clean. Dirt or condensation on the optics can limit measurements.•Before starting work, let the instrument adjust to the ambient temperature (approx. 2 minutes per °C of temperature differ-ence).•Avoid measuring through window panes.•Staff sections have to be fully extended and properly secured. •Touching the upper third of the tripod, can damp vibrations at the instrument due to wind.•Use the lens hood to cover the objective when backlight disturbs. •Evenly illuminate the measuring area of the staff with a flashlight or spotlight in darkness.3Measurement Preparations Sprinter 150M_CN/250M_CN - 1.0.0ener Interface4User Interface Sprinter 150M_CN/250M_CN - 1.0.0en5User Interface Sprinter 150M_CN/250M_CN - 1.0.0enEN ZH Modes Measurement Mode Tracking MENU Settings Adjustment Mode MEASTRK MENUSET ADJBFBF6User Interface Sprinter 150M_CN/250M_CN - 1.0.0en7User Interface Sprinter 150M_CN/250M_CN - 1.0.0enMeasurement and Data Display SymbolsPtID: / RfID:Point ID / Reference Benchmark ID BM:Benchmark elevation dH:Height Difference Elv:Elevation D.Elv:Design ElevationMenu SettingSelections (sub-selections)Line Leveling (,, , BIF, BF,BFFB)8User Interface Sprinter 150M_CN/250M_CN - 1.0.0enMenus Selections (sub-selections)Descriptions10.Settings Contrast (10 levels)LCD display contrast setting.Unit (M, Int. ft, US ft, Ft in 1/16 inch)Unit setting.AutoOff (ON 15 min. / OFF)ON 15 min., instrument will be switched off about 15 minutes after the last keypress. OFF, the instrument will not auto switch off.Rounding (Standard / Precise)Minimum reading display setting.In metric:•Standard = 0.001m for height and 0.01m for distance•Precise = 0.0001 m for height and 0.001m for distanceIn Ft (Int. and US ft):•Standard = 0.01 ft for height and 0.1 ft for distance•Precise = 0.001 ft for height and 0.01 ft for distanceIn Ft in 1/16 inch:•Precise & Standard = ft-inch-1/16 inch for height and distanceBeep (ON / OFF)Trigger key acoustic signal setting.Communication settings for RS232 interface.RS232 (Baudrate: 1200, 2400, 4800,9600, 19200, 38400; Parity: None, Odd,Even; Stop Bit: 1, 2; Data Bit: 7, 8)Tilt Warning (ON / OFF)Electronic tilt warning setting.Backlight (ON / OFF)Backlight setting.Averaging Input number of measurement for averaging of measurements.Interface language setting.Language (List of interface languageselections)Timer Input measurement time interval 00 hr: 00 min (applicable to Ht / Dist applicationonly).)Press height / distance or dH or backlight or menu key. A message "stopTracking" will be displayed.9User Interface Sprinter 150M_CN/250M_CN - 1.0.0en5.Set of CharactersBenchmark Elevation (BM), Design Elevation (D.Elv)BM and Design elevation numeric input consists of 0 ~ 9, space, decimal, Ft in 1/16 inch separator, the "+" and "-" signs.Point ID (PtID)Point ID alphanumeric input consists of a ~ z, 0 ~ 9 and space. Accepting character in the existing valueIf there is no change for any particular character in the existing entry field, press ENTER key to accept the old entry.Clearing all the existing entry fieldHighlight the first entry field with "SPACE" character and press ENTER key to clear the entire last input value.To discard entryPress ESC key to discard entry and restore old value.Point ID incrementPoint ID will be automatically incremented by 1from the last point ID, if point ID input field is not updated manually.6.OperationHeight and Distance measurement (electronic)Example of an electronic measurement:6.1Height and Distance MeasurementMeasurementStandby ModeMeasuring inprogressMeasurement withheight and distance6.2Height Difference and Reduced Level Measurement (internal Memory notactive)Measure to Bench-mark with promptMeasuring inprogressMeasurement toBenchmarkPrompt messagemeasure to targetMeasuring inprogressMeasurement totarget displayed11Operation Sprinter 150M_CN/250M_CN - 1.0.0en6.3Program- Line LevelingThe sub-menu line-leveling allows selection of the following appli-cations (Sprinter250M-CN):1.2nd order line-leveling2.3rd order line-leveling3.4th order line-leveling4.BIF5.BF6.BFFB2nd order line leveling, 3rd order line leveling and 4th order line leveling are line leveling applications that comply with the national standards in China. In these applications, instructions, guidance and tolerance warnings are given to the user.BF is the standard application for line leveling. BFFB is used for twice fore and back line leveling. The BIF application allows meas-urement of fulcrums during line leveling. The BIF application is widely applied to level measurements on surface, vertical sections and cross sections.12Operation Sprinter 150M_CN/250M_CN - 1.0.0en13Operation Sprinter 150M_CN/250M_CN - 1.0.0enEN ZH6.4Second Order Line Leveling)(only BFFB sequence shown, FBBF sequence follows BFFB sequence in similar manner)Start of line:Continuation PtID?14Operation Sprinter 150M_CN/250M_CN - 1.0.0en15Operation Sprinter 150M_CN/250M_CN - 1.0.0en16Operation Sprinter 150M_CN/250M_CN - 1.0.0en6.5Third Order Line Leveling, Return JourneyStart of line: Continuation PtID?17Operation Sprinter 150M_CN/250M_CN - 1.0.0en18Operation Sprinter 150M_CN/250M_CN - 1.0.0en19Operation Sprinter 150M_CN/250M_CN - 1.0.0enENZH6.6Third Order Line Leveling, Single JourneyStart of line: Continuation PtID?20Operation Sprinter 150M_CN/250M_CN - 1.0.0en21Operation Sprinter 150M_CN/250M_CN - 1.0.0en6.7Fourth Order Line Leveling 6.8Tolerance Description2nd order line leveling, 3rd order line leveling and 4th order line Array leveling are all governed with tolerances specified in the nationalsurvey specification. These tolerances are:•Sight distance,•Height of instrument,•Difference of sight distance,•Accumulated sight distance,•Secondary reading difference,•Forward and backward altitude differences,•Difference of turning point.The tolerance screens show the particular survey value exceedingthe national survey specification and you can adjust the staff orposition of instrument accordingly. Press "ENTER" key and select"accept" to return to the measurement screen.22Operation Sprinter 150M_CN/250M_CN - 1.0.0en23Operation Sprinter 150M_CN/250M_CN - 1.0.0enEN ZH6.9BFFB Line Levelling MeasurementMean (average) of height difference in double-sighting of backsight and foresight for BFFB linelevelling method.24Operation Sprinter 150M_CN/250M_CN - 1.0.0en25Operation Sprinter 150M_CN/250M_CN - 1.0.0enEN ZH6.10BIF Line Levelling Measurement (internal Memory active)prompt messagedisplayed with prompt messageprompt messagediate Sight" to ON OR press Height & Distance key, measure to interme-diate sightmeasurementdisplayed with prompt messagediate sight with prompt messagediate Sight" to OFF OR press Height & Distance key, measure to foresightdisplayed with prompt messagenext change point with prompt message26Operation Sprinter 150M_CN/250M_CN - 1.0.0en6.11BF Line Levelling Measurement27Operation Sprinter 150M_CN/250M_CN - 1.0.0en6.12Cut & Fill Measurement (internal Memory active)with prompt messageDesign Elevationmark displayedmeasure to targettarget displayed28Operation Sprinter 150M_CN/250M_CN - 1.0.0en6.13Timer MeasurementSet measurement time interval 00 hr:00 min inMenu\Settings\Timer. Press and hold measuring key for 3 seconds to start timer measurement, Timer icon will be shown at the top left of LCD display to indicate current measurement mode. To stop timer measurement, press and hold measuring key for 3 seconds. 7.Data Transfer DataLoader1.Double left click on the Sprinter_Dataloader .exe setup launcher (by default, the DataLoader will be installed in C: \ Program files \ Leica-Geosystems).2.Connect the USB cable with phone jab to the connector port (which is located in the battery compartment of the instrument) and USB jab to the USB port at the PC.3.Power On the instrument, wait for the double beeps and USB icon will be shown on the LCD of the instrument.4.Start the DataLoader from default C: \ Program files \ Leica-Geosystems.5.Left click on 'USB Connect' button in the DataLoader and all info relevant to instrument will be displayed.6.Left click on 'Data Listing' / 'Field Book' button in the Data Export window to download the data from the instrument to PC in Window Ms-Excel ®.)For further DataLoader details and RS232 data transfer instructions please refer to the Sprinter CD-ROM.29Data Transfer DataLoader Sprinter 150M_CN/250M_CN - 1.0.0en8.Check & Adjust8.1Electronic Collimation AdjustmentTo activate "Adjustment" program, go to Menu\Adjustment. Step 1: Aim at Staff A and press MEAS key. Measurement display, press ENTER key to accept.Step 2: Aim at Staff B and press MEAS key. Measurement display, press ENTER key to accept.Now shift the Sprinter towards staff A and set it up at about 3 m to staff A.Step 3: Aim at Staff B and press MEAS key. Measurement display, press ENTER key to accept.Step 4: Aim at Staff A and press MEAS key. Measurement display, press ENTER key to accept.The new electronic collimation error is displayed. To accept new correction, press ENTER key, otherwise press ESC key to decline adjustment result.)Optical collimation error can be corrected by adjusting thereticle.30Check & Adjust Sprinter 150M_CN/250M_CN - 1.0.0en31Check & Adjust Sprinter 150M_CN/250M_CN - 1.0.0enEN ZH8.2Circular Level8.3Optical Collimation / Reticle Ad-mation needs to be adjusted.Step Description 1.Level instrument. 2.Turn instrument by 180°.3.Center bubble if it extends beyond the centering circle.4.Correct half of the error with the Allen key.)Repeat steps 1 to 4 until the circular level bubble is centered at any random telescope pointing.9.Error MessagesNo.Error message Counter measure / causesE99System Error, ContactServices!Hardware faults or file errors or adjustment errors or setting errors rendering instrument not working prop-erly.E100Low Battery !Change to new or freshly charged batteries.E101Point No. Not Incremented!Change the PtID. Max. PtID is 99999999 and do not end any 8 characters string with an alphabet char-acter.E102Too Bright !Darken staff or reduce lighting on staff or shade the objective telescope.E103Too Dark !Light up staff uniformly.E104No Staff !Check targeting.E105Invalid Entry! Check the entry / input.E106Out Of Level !Level the instrument.E107Memory Full!Set internal memory to OFF and continue measurement without recording OR download stored data to anexternal device and continue measurement with internal memory ON after deleting all recorded data in theinternal memory.E108Data File Error !Data file error.E109Low Memory!Prepare to download data to external device, in order to continue further measurement with recording ONafter deleting all recorded data in the internal memory.E110Target Too Close !Move staff or instrument further apart.E111Target Too far !Move staff or instrument closer together.E112Too Cold !Stop working, external temperature is outside the instrument operating temperature.E113Too Hot !Stop working, external temperature is outside the instrument operating temperature.32Error Messages Sprinter 150M_CN/250M_CN - 1.0.0en33Operation Messages Sprinter 150M_CN/250M_CN - 1.0.0en10.Operation MessagesE114Invalid Measurement !Make another measurement. If further measurement proved to be futile, check staff position and Inverse Staff setting, check the lighting condition at the staff and stray light, check focusing and targeting, check if sufficient length of barcode in the field of view.E115Temperature Sensor Error !Cover the objective telescope with a hand and switch ON the instrument. Hardware communication failed.E116Adjustment Error !Carry out the adjustment with guided steps, make sure instrument is level and staff is truly vertical in normal position. Collimation is out of correction range.E117BM Change Not Allowed!Exit to default measurement mode by pressing HEIGHT/DISTANCE key, and change the Benchmark elevation in the INPUT BM menu mode.E119Staff BlockedNot enough barcode length for measurement.E120Image sensor Error!Contact services.E121Adjustment Inverse Staff Not Allowed!Check the staff orientation and staff setting.E123PtID Change Not AllowedExit the message by pressing ESC key.No.Error message Counter measure / causesOperation message Counter measure / remark Start Tracking!Tracking mode starts.Stop Tracking!Tracking mode stops.Tracking Hold!Press measure key for 3 seconds to restart tracking mode. Tracking will hold after 10 unsuccessful meas-urements.Abort Measurement!Current measuring process is terminated.Downloading Data!Downloading of data from the internal memory to an external device is in progress.Download Completed! System is successfully downloaded the internal memory data to an external device.No Data In Memory!No data is stored in the internal memory.Delete. Are You Sure?Questionnaire prompted user to confirm the deletion of a data (in View Data mode) / all the data (in DeleteAll Data mode) in the internal memory.Data Deleted!System confirmation a data or all the data in the internal memory is deleted.Can't Delete! Reference Benchmark and line levelling measurement not allowed to be deleted by single data deletion method. Change BM. Are You Sure?Question to prompt user if changing of Reference Benchmark elevation to confirm.Change Design Elevation. AreYou Sure?Question to prompt user if changing of Design elevation to confirm.Wait! File System Clean Up!Cleaning up of temporary files/system files.Shut Down!System is switching OFF.Sand Clock Icon Please wait! System task is in progress.Meas Target Aim to target staff and press measuring button.Setting...System parameter setting in progress.Change Point not completed! Quit Application?Prompt message to quit application during line levelling process. Complete current line levelling change point measurements, then leave the application program. Pressing ENTER key to quit application; otherwise, press ESC key to return to current application.Quit This Application?Prompt message to quit current application, pressing ENTER key to quit application; otherwise, press ESCkey to return to current application.Operation message Counter measure / remark34Operation Messages Sprinter 150M_CN/250M_CN - 1.0.0en11.Care and Transport11.1TransportTransport in the fieldWhen transporting the equipment in the field, always make sure that you•either carry the product in its original transport container,•or carry the tripod with its legs splayed across your shoulder, keeping the attached product upright.Transport in a road vehicleNever carry the product loose in a road vehicle, as it can be affected by shock and vibration. Always carry the product in its transport container and secure it.ShippingWhen transporting the product by rail, air or sea, always use the complete original Leica Geosystems packaging, transport container and cardboard box, or its equivalent, to protect against shock and vibration.Shipping, transport of batteriesWhen transporting or shipping batteries, the person in charge of the product must ensure that the applicable national and international rules and regulations are observed. Before transportation or ship-ping, contact your local passenger or freight transport company. Field adjustmentAfter transport inspect the field adjustment parameters given in this user manual before using the product.11.2StorageProductRespect the temperature limits when storing the equipment, partic-ularly in summer if the equipment is inside a vehicle. Refer to "13. Technical Data" for information about temperature limits.Field adjustmentAfter long periods of storage inspect the field adjustment parame-ters given in this user manual before using the product.If the equipment is to be stored for a long time, remove the alkaline batteries from the product in order to avoid the danger of leakage.11.3Cleaning and DryingProduct and Accessories•Blow dust off lenses.•Never touch the glass with your fingers.•Use only a clean, soft, lint-free cloth for cleaning. If necessary, moisten the cloth with water or pure alcohol.Do not use other liquids; these may attack the polymer compo-nents.Damp productsDry the product, the transport container, the foam inserts and the accessories at a temperature not greater than +40°C / +104°F and clean them. Do not repack until everything is completely dry.35Care and Transport Sprinter 150M_CN/250M_CN - 1.0.0en12.Safety Directions12.1General IntroductionDescriptionThe following directions should enable the person responsible for the product, and the person who actually uses the equipment, to anticipate and avoid operational hazards.The person responsible for the product must ensure that all users understand these directions and adhere to them.12.2Intended UsePermitted use•Measuring distances.•Recording measurements.•Electronic and optical height measurements to a staff.•Optical height readings.•Optical distance measuring with stadia readings.•Data communication with external appliances.Adverse use•Use of the product without instruction.•Use outside of the intended limits.•Disabling safety systems.•Removal of hazard notices.•Opening the product using tools, for example screwdriver, unless this is specifically permitted for certain functions.•Modification or conversion of the product.•Use after misappropriation.•Use of products with obviously recognizable damages or defects.•Use with accessories from other manufacturers without the prior explicit approval of Leica Geosystems.•Inadequate safeguards at the working site, for example when measuring on roads.•Aiming directly into the sun.ƽWARNINGAdverse use can lead to injury, malfunction and damage. It is the task of the person responsible for the equipment to inform the user about hazards and how to counteract them. The product is not to be operated until the user has been instructed on how to work with it.12.3Limits of UseEnvironmentSuitable for use in an atmosphere appropriate for permanent human habitation: not suitable for use in aggressive or explosive environments.ƽDANGERLocal safety authorities and safety experts must be contacted before working in hazardous areas, or in close proximity to electrical installations or similar situations by the person in charge of the product.12.4ResponsibilitiesManufacturer of the productLeica Geosystems AG, CH-9435 Heerbrugg, hereinafter referred to as Leica Geosystems, is responsible for supplying the product, including the user manual and original accessories, in a completely safe condition.36Safety Directions Sprinter 150M_CN/250M_CN - 1.0.0enManufacturers of non Leica Geosystems accessoriesThe manufacturers of non Leica Geosystems accessories for the product are responsible for developing, implementing and commu-nicating safety concepts for their products, and are also responsible for the effectiveness of those safety concepts in combination with the Leica Geosystems product.Person in charge of the productThe person in charge of the product has the following duties:•To understand the safety instructions on the product and the instructions in the user manual.•To be familiar with local regulations relating to safety and acci-dent prevention.•To inform Leica Geosystems immediately if the product and the application becomes unsafe.ƽWARNINGThe person responsible for the product must ensure that it is used in accordance with the instructions. This person is also accountable for the training and the deployment of personnel who use the product and for the safety of the equipment in use. 12.5Hazards of UseƽWARNINGThe absence of instruction, or the inadequate imparting of instruction, can lead to incorrect or adverse use, and can give rise to accidents with far-reaching human, material, financial and envi-ronmental consequences.Precautions:All users must follow the safety directions given by the manufacturer and the directions of the person responsible for the product.ƽCAUTIONWatch out for erroneous measurement results if the product has been dropped or has been misused, modified, stored for long periods or transported.Precautions:Periodically carry out test measurements and perform the field adjustments indicated in the user manual, particularly after the product has been subjected to abnormal use and before and after important measurements.ƽDANGERBecause of the risk of electrocution, it is very dangerous to use staffs in the vicinity of electrical installations such as power cables or electrical railways.Precautions:Keep at a safe distance from electrical installations. If it is essential to work in this environment, first contact the safety authorities respon-sible for the electrical installations and follow their instructions.ƽCAUTIONStrong magnetic fields in the immediate vicinity (e.g. trans-formers, melting furnaces...) may influence the compensator andlead to measuring errors.37Safety Directions Sprinter 150M_CN/250M_CN - 1.0.0enPrecautions:When measuring near strong magnetic fields, check results for plausibility.ƽCAUTIONBe careful when pointing the product towards the sun, because the telescope functions as a magnifying glass and can injure your eyes and/or cause damage inside the product. Precautions:Do not point the product directly at the sun.ƽWARNINGDuring dynamic applications, for example stakeout proce-dures there is a danger of accidents occurring if the user does not pay attention to the environmental conditions around, for example obstacles, excavations or traffic.Precautions:The person responsible for the product must make all users fully aware of the existing dangers.ƽWARNINGInadequate securing of the working site can lead to dangerous situations, for example in traffic, on building sites, and at industrial installations.Precautions:Always ensure that the working site is adequately secured. Adhere to the regulations governing safety and accident prevention and road traffic.ƽWARNINGIf computers intended for use indoors are used in the field there is a danger of electric shock.Precautions:Adhere to the instructions given by the computer manufacturer with regard to field use in conjunction with Leica Geosystems products.ƽCAUTIONIf the accessories used with the product are not properly secured and the product is subjected to mechanical shock, for example blows or falling, the product may be damaged or people may sustain injury.Precautions:When setting-up the product, make sure that the accessories are correctly adapted, fitted, secured, and locked in position.Avoid subjecting the product to mechanical stress.ƽCAUTIONWhen using a vertical staff supported by one brace there is always the danger of falling, for example by wind gusts and therefore danger of damage to equipment and danger of personal injuries. Precautions:Never leave a vertical staff supported by a brace unsupervised (person at the staff).ƽWARNINGIf the product is used with accessories, for example masts, staffs, poles, you may increase the risk of being struck by lightning. Precautions:Do not use the product in a thunderstorm.38Safety Directions Sprinter 150M_CN/250M_CN - 1.0.0en。
水准仪操作规程
水准仪操作规程一、引言水准仪是一种主要用于测量地面或建筑物高程差异的精密测量工具。
它具有测量速度快、精度高、操作简单等优点，被广泛应用于土建工程、水利工程、道路工程等领域。
为了正确、安全地操作水准仪，本文将详细介绍水准仪的操作规程。
二、前期准备1. 确保水准仪完好无损：在操作水准仪之前，需要检查仪器的各个部件是否正常，无松动或损坏现象。
2. 清洁测量棒和水平面：使用清洁的布或纸巾，清洁测量棒和水准仪的水平面，确保其表面光洁无尘。
3. 确保水准仪稳定：将水准仪放置在平稳的工作台或三脚架上，确保其稳定且无晃动。
三、水准仪的基本操作步骤1. 安装水准仪：将水准仪放置在三脚架上，并利用调整螺丝使水准仪保持水平状态。
2. 校准水准仪：使用专用校准工具，校准水准仪的水平度。
校准时，需将测量棒对准校准工具上的标尺，校准仪表的泡尺应位于标尺上的中心位置。
3. 设置测量基点：在测量前，需确定基准点和测量点，基准点应选择平整稳定的地面，避免有任何移动或变化。
4. 进行第一次测量：在基准点上，将测量棒对准所需测量点的目标，通过调整水平仪上的调节螺丝，使泡尺位于中心。
5. 记录测量结果：使用专用记录表格，记录每个测量点的高程数值。
同时，可在记录表中标注测量点的具体位置信息。
6. 进行后续测量：按照相同的步骤，在不同的测量点进行后续的测量。
确保每次测量都是基于相同的基准点和角度。
7. 结束测量：完成所有测量后，关闭水平仪，并将水准仪安全放置在存放位置。
四、操作注意事项1. 避免震动和碰撞：在进行测量时，要避免与水准仪进行震动和碰撞，以免影响测量结果的准确性。
2. 防止阳光直射：避免太阳直射水准仪，如果必须在阳光下进行测量，可以使用遮阳伞或其他遮挡物。
3. 防止水准仪进水：水准仪是精密仪器，应避免进水和潮湿环境。
在操作中，如遇雨天或湿度大，请使用防水罩或其他防护措施。
4. 定期校准：水准仪应定期进行校准，以确保测量结果的准确性和可靠性。
水准仪操作规程
水准仪操作规程一、准备工作在开始用水准仪测量之前，得把家伙事儿都准备齐整咯。
先瞅瞅水准仪，看看各个部件有没有啥毛病，就好比出门前得检查下自个儿衣服鞋子有没有破洞啥的，可别到时候干活儿干到一半掉链子呀。
镜头得擦干净咯，要是上面脏兮兮的，那不就跟人戴着副脏眼镜看东西似的，模模糊糊的，能测准才怪呢。
脚架也得检查检查，看看腿儿是不是能稳稳当当撑开，别到时候支起来摇摇晃晃的，那还咋干活儿呀，这就好比盖房子打地基，地基不稳，房子能结实吗？肯定不行呀。
还有测量用的标尺，得保证刻度清晰，要是刻度都看不清了，那不就跟让人蒙着眼睛去猜东西的长度一样，全靠瞎蒙，那测量出来的结果能靠谱儿吗？二、安装与调平把水准仪往脚架上安装的时候，可得小心点儿，就跟给宝贝疙瘩找个安稳的窝似的，得卡得紧紧的，别让它掉下来摔着咯。
安装好之后，就开始调平啦。
调平这事儿可重要着呢，就好比给桌子找平，要是桌子不平，放个杯子都能自己滑下去，水准仪不平的话，那测出来的数据肯定也是歪七扭八的呀。
通过调整脚螺旋，让圆水准器里的气泡乖乖跑到中间去，这时候水准仪大概就平得差不多啦。
然后再瞅瞅管水准器，把它也调得水平咯，让里面的气泡在两条刻线中间待着，这才算真正调平到位呢。
这过程得有耐心，不能着急，急急忙忙的肯定弄不好，就跟做饭似的，火急火燎的，饭能做得好吃吗？肯定不行呀。
三、测量操作调平之后就可以开始测量啦。
让一个人拿着标尺在要测量的点那儿立好，得立得直直的哦，要是歪着的话，那不就跟树长歪了似的，测出来的数据肯定不对呀。
然后通过水准仪的望远镜去瞅标尺，先瞄准标尺底部，慢慢往上移动视线，看清标尺上的刻度。
读取刻度的时候可不能马虎，眼睛得瞪得大大的，就跟猫盯着老鼠洞似的，一丁点儿差错都不能有。
把前后视的读数都记下来，通过计算就能得出两点之间的高差啦。
这测量过程中，得保持水准仪稳稳当当的，别让人碰着它，要是碰一下，说不定就又不平了，那前面的功夫可就白费咯，这不就跟下棋下到一半棋盘被人弄乱了一样，得重新来过呀，多闹心呢。
徕卡DNA数字水准仪简易操作手册
徕卡DNA数字水准仪简易操作手册一、基本操作1、仪器基本性能、仪器保养DNA03/10是徕卡新一代的数字水准仪，它具有以下性能特点：●中文界面，操作更容易，水准测量程序完全符合我国的国家标准,电子气泡照明;●超大显示屏，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能；●采用新式标准磁阻尼补偿器，测量精度达到0.3mm/Km；●可使用徕卡编码标尺进行自动测量，也可以使用普通水准尺按照光学原理测量；●数据记录在内存中或PC卡上，内存可以记录8000个数据；●采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动；●数据输出方式灵活，用户可以自己定制数据输出格式；●可以使用5#干电池…………等等。
仪器的保养：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃；保持目镜和物镜的清洁；电池使用注意事项。
2、水准测量开机进入“水准测量”界面，该功能是用于一般的水准测量和配合“碎部点测量”和“放样”。
如图一：在输入后视点号PtID和该点的高程H0后，对该后视点进行测量，得出后视读数Back，视距Dist、视线高程Hcol，这时后视点测量完毕，光标进入按回车键，即进入前视点测量，如图二：此时显示后视点名PtBS，输入前视点名后，即可对前视点进行测量，Fore为前视读数，前视视距Dist，后视点A1到前视点A2的高差为dH，前视点的高程为H。
光标进入按回车键，即进入图一界面，此时以A2为后视，按上述步骤进行所有的水准测量。
3、徕卡数字水准仪GSI数据格式简介：徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。
例子：（线路水准测量数据）410003+? (2)110004+00999906 83..16+00000000110005+00999906 32..00+00012610 331128+00124086 52..08+0002+002110006+00000001 32..00+00012620 332128+00126510 52..08+0002+000110007+00000001 32..00+00012620 336128+00126508 52..08+0002+000110008+00999906 32..00+00012600 335128+00124084 52..08+0002+001110009+00000001 571..8-00000001 572..8-00000001 573..0-00000020 574..0+00025230 83..06-00000242 110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002110011+00999952 32..00+00009930 332128+00136182 52..08+0002+003110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006110013+00000001 32..00+00009880 335128+00129196 52..08+0002+003110014+00999952 571..8-00000007 572..8-00000008 573..0-00000070 574..0+00045040 83..06-00000941 以上数据中，410003+？…..2表示一个测段开始，其中41是字索引，用于标识该数据块，如果是410013+!....332，则表示重测332（前视读数）。
1、水准测量作业指导书
1、水准测量作业指导书水准测量作业指导书引言概述：水准测量是一种常用的测量方法，用于确定地面上各点的高程差。
在土木工程、建筑工程和地理测量等领域中，水准测量被广泛应用。
本文将为您介绍水准测量的作业指导书，包括作业前的准备工作、水准仪的设置与调整、测量操作步骤、数据处理和结果分析等内容。
一、作业前的准备工作：1.1 确定测量目的和范围：在进行水准测量之前，首先要明确测量的目的和范围。
例如，是为了确定某一建筑物的高程，还是为了绘制地形图等。
根据测量目的和范围，可以确定测量的起点和终点，以及测量的路线和测点的位置。
1.2 检查测量仪器和设备：在进行水准测量之前，需要检查测量仪器和设备的状态。
首先，要确保水准仪的准确度和灵敏度，以及其它相关仪器的正常工作。
其次，要检查测量设备的完整性和可靠性，如三脚架、测杆、测量标志等。
如果发现任何故障或损坏，应及时进行维修或更换。
1.3 制定测量计划和安全措施：在进行水准测量之前，应制定详细的测量计划。
计划包括测量路线、测点的位置和间距、测量时间等内容。
此外，还应制定相应的安全措施，确保测量过程中的安全性。
例如，避免在恶劣天气条件下进行测量，避免测量时的交通事故等。
二、水准仪的设置与调整：2.1 设置水准仪：在进行水准测量之前，需要设置水准仪。
首先，要选择一个平稳的测点作为水准仪的基准点。
然后，将水准仪放置在三脚架上，并调整脚螺丝，使水准仪保持水平。
最后，使用水平仪或气泡管检查水准仪是否水平。
2.2 调整水准仪：在进行水准测量之前，需要对水准仪进行调整，以确保其准确度。
首先，要调整水平轴，使其与地面垂直。
然后，使用水平仪或气泡管检查水准仪的水平度。
接下来，要调整望远镜的焦距和清晰度，以获得清晰的视野。
最后，要校准水准仪的刻度盘，使其与已知高程点相吻合。
2.3 检查水准仪的精度：在进行水准测量之前，需要检查水准仪的精度。
可以使用已知高程点进行校验，或者进行内部精度检查。

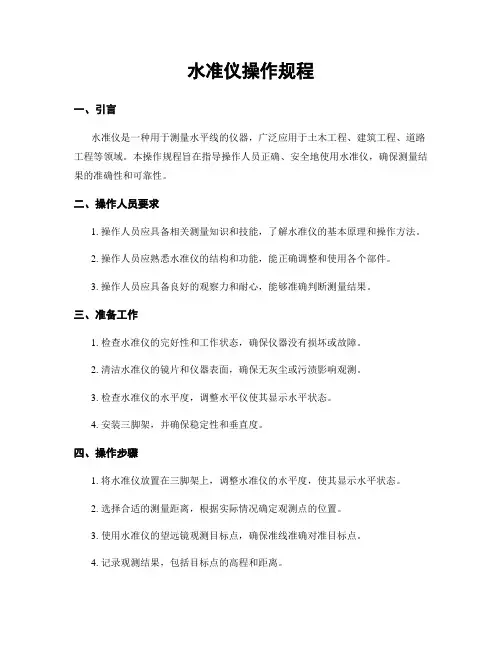

水准仪操作规程
水准仪操作规程一、引言水准仪是一种用于测量地面高程差异的仪器，广泛应用于土木工程、建造工程和测绘等领域。
为了确保测量结果的准确性和可靠性，必须严格遵守水准仪的操作规程。
本文将详细介绍水准仪的操作步骤、注意事项和常见故障排除方法。
二、操作步骤1. 准备工作a. 检查水准仪的外观和配件是否完好，如有损坏应及时维修或者更换。
b. 检查水准仪的水平泡是否准确，如有偏差应进行调整。
c. 清洁水准仪的镜头和物镜，确保视野清晰。
2. 安装水准仪a. 找到一个稳定的基准点，确保其高程已知。
b. 将水准仪放置在三脚架上，并通过调节螺丝使其水平。
c. 使用水平仪检查水准仪是否水平，如有偏差应进行调整。
3. 进行测量a. 使用三角架或者测量杆设置测量点，并确保其高程已知。
b. 将水准仪对准测量点，通过调整望远镜的焦距使其清晰可见。
c. 记录读数，并挪移到下一个测量点进行测量，直至完成所有测量任务。
4. 数据处理a. 将测量数据输入计算机或者手持终端设备中的测量软件。
b. 根据测量原理和公式计算出各个测点的高程差异。
c. 进行数据分析和校正，确保测量结果的准确性。
三、注意事项1. 在操作水准仪时，应避免受到强烈的震动和振动，以免影响测量结果。
2. 在进行测量时，应尽量选择天气晴朗的日子，避免雨雪等恶劣天气对测量结果的影响。
3. 操作水准仪时，应注意保持仪器的干燥和清洁，防止灰尘和水分进入仪器内部。
4. 在进行测量时，应确保测量点的高程已知，以便后续数据处理和校正。
5. 操作水准仪时，应按照操作规程进行，严禁随意更改操作步骤和参数。
四、常见故障排除方法1. 水准仪无法水平：检查三脚架是否稳定，调整螺丝使水准仪水平。
2. 望远镜无法清晰对焦：检查镜头和物镜是否干净，清洁并重新对焦。
3. 读数不稳定：检查测量点是否受到振动或者气流影响，调整测量环境或者增加稳定性措施。
五、总结水准仪是一种重要的测量工具，正确操作水准仪是确保测量结果准确可靠的关键。
徕卡SRRINTER250水准仪作业指导书
a) 水平微动螺旋b) 电池仓c) 圆水准器d) 瞄准器e) 调焦螺旋f) 提把g) 目镜h) 显示屏i) 基座j) 基座螺旋安置仪器整平1、安置三角架。
将三脚架的腿伸展到合适的长度拧紧螺丝，在将三脚架的三条腿踩牢的同时注意使三脚架的顶部保持近似水平。
2、把水准仪放到三脚架上面并用三脚架的中心螺旋将仪器和三脚架连接在一起。
3、通过调整三个基座螺旋使仪器上圆水准器的气泡居中，从而达到整平的目的。
旋转仪器使仪器的望远镜与基座螺旋A和B的连线平行，同时在相反方向上调整螺旋A和B使气泡在该方向上居中，然后调整第三个螺旋C使圆气泡居中。
目镜调焦旋转仪器使望远镜对准稳定并且比较亮的目标如墙面或白纸，调整目镜使望远镜中的十字丝最清晰为止。
通过瞄准器瞄准标尺，用水平微动螺旋使标尺位于视场的中间，调整物镜调焦螺旋使标尺最清晰。
用眼睛在目镜的上下左右移动，观察十字丝与标尺之间是否有位置相对移动，若有移动说明目镜调焦不正确，需重新进行目镜调焦。
只能用徕卡专用标尺。
开机至此仪器准备完毕，可以进行测量。
仪器操作开/ 关机a) 开关b) 测量按钮·开机只需轻轻一按开机后显示按任意键显示版本号或退出显示·关机按1秒钟5.2 测量过程测量高程和距离测量带点号的高程和距离测量存应该打开带点号的高程、距离、地面高、高差测量存应该打开注意事项·首先要检验和校正视线误差，然后是圆水准器和标尺。
·使用之前。
·长时间的存放后。
·长途运输后。
·保持镜头干净。
灰尘和其它凝结物都会影响测量。
·让仪器适应环境温度后再工作（每℃的温差大概需要2分钟适应时间）。
高程和距离测量精确测量时，一般要瞄准标尺中间并且物镜调焦到标尺最清晰为止。
5.3 测量5.3.1 高程和距离测量（不用存）等待测量模式测量进程高程和距离测量仅高程测量仅距离测量5.3.2 高差、地面高、高程和距离测量（不用存）输入基准高时测量进程测量到基准面的测量目标时显示的显示的信息高程和距离信息测量进程测量完毕5.4 测量中的技术提示5.4.1 特殊测量环境震动用手扶住脚架腿上面三分之一的地方可以有效地克服由于风等因素引起的仪器震动。
徕卡SRRINTER250水准仪作业指导书
a)水平微动螺旋b)电池仓c)圆水平器d)对准器e)调焦螺旋f)提把g)目镜h)显示屏i)基座j)基座螺旋布置仪器整平1、布置三角架。
将三脚架的腿伸展到适合的长度拧紧螺丝，在将三脚架的三条腿踩牢的同时注意使三脚架的顶部保持近似水平。
2、把水平仪放到三脚架上边并用三脚架的中心螺旋将仪器和三脚架连结在一同。
3、经过调整三个基座螺旋使仪器上圆水平器的气泡居中，进而达到整平的目的。
旋转仪器使仪器的望远镜与基座螺旋 A 和 B 的连线平行，同时在相反方向上浮整螺旋 A 和 B 负气泡在该方向上居中，而后调整第三个螺旋 C 使圆气泡居中。
目镜调焦旋转仪器使望远镜对准稳固而且比较亮的目标如墙面或白纸，调整目镜使望远镜中的十字丝最清楚为止。
物镜调焦经过对准器对准标尺，用水平微动螺旋使标尺位于视场的中间，调整物镜调焦螺旋使标尺最清楚。
用眼睛在目镜的上下左右挪动，察看十字丝与标尺之间能否有地点相对挪动，如有移动说明目镜调焦不正确，需从头进行目镜调焦。
只好用徕卡专用标尺。
开机至此仪器准备完成，能够进行丈量。
开/关机a)开关b)丈量按钮·开机只要轻轻一按开机后显示按随意键显示版本号或退出显示·关机按 1秒钟丈量过程丈量高程和距离丈量带点号的高程和距离丈量内存应当翻开带点号的高程、距离、地面高、高差丈量内存应当翻开注意事项·第一要查验和校订视野偏差，而后是圆水平器和标尺。
·使用以前。
·长时间的寄存后。
·长途运输后。
·保持镜头洁净。
尘埃和其余凝固物都会影响丈量。
·让仪器适应环境温度后再工作（每℃的温差大体需要2分钟适应时间）。
高程和距离丈量精准丈量时，一般要对准标尺中间而且物镜调焦到标尺最清楚为止。
丈量高程和距离丈量（不用内存）等候丈量模式丈量进度高程和距离丈量仅高程丈量仅距离丈量高差、地面高、高程和距离丈量（不用内存）输入基准高时丈量进度丈量到基准面的丈量目标时显示的显示的信息高程和距离信息丈量进度丈量完成丈量中的技术提示特别丈量环境震动用手扶住脚架腿上边三分之一的地方能够有效地战胜因为风等要素惹起的仪器震动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仪器部件
a)水平微
动螺旋
b)电池仓
c)圆水准
器
d)瞄准器
e)调焦螺
旋
f)提把
g)目镜
h)显示屏
i)基座
j)基座螺
旋
安置仪器
整平
1、安置三角架。
将三脚架的腿伸展到合适的长度拧紧螺丝，在将三脚架的三条腿踩牢
的同时注意使三脚架的顶部保持近似水平。
2、把水准仪放到三脚架上面并用三脚架的中心螺旋将仪器和三脚架连接在一起。
3、通过调整三个基座螺旋使仪器上圆水准器的气泡居中，从而达到整平的目的。
旋转
仪器使仪器的望远镜与基座螺旋 A 和 B 的连线平行，同时在相反方向上调整螺旋 A 和 B使气泡在该方向上居中，然后调整第三个螺旋 C 使圆气泡居中。
目镜调焦
旋转仪器使望远镜对准稳定并且比较亮的目标如墙面或白纸，调整目镜使望远镜中的十
字丝最清晰为止。
物镜调焦
通过瞄准器瞄准标尺，用水平微动螺旋使标尺位于视场的中间，调整物镜调焦螺旋使标
尺最清晰。
用眼睛在目镜的上下左右移动，观察十字丝与标尺之间是否有位置相对移动，若有移动说明目镜调焦不正确，需重新进行目镜调焦。
只能用徕卡专用标尺。
开机
至此仪器准备完毕，可以进行测量。
仪器操作
开/关机
a)开关
b)测量按钮
·开机只需轻轻一按
开机后显示按任意键显示版本号或退出显示·关机按 1秒钟
测量过程
测量
高程和距离测量
带点号的高程和距离测量
内存应该打开
带点号的高程、距离、地面高、高差测量
内存应该打开
注意事项·首先要检验和校正视线误差，然后是圆水准器和标尺。
·使用之前。
·长时间的存放后。
·长途运输后。
·保
持镜头干净。
灰尘和其它凝结物都会影响测量。
·让仪
器适应环境温度后再工作（每℃的温差大概需要
2分钟适应时间）。
高程和距离测量
精确测量时，一般要瞄准标尺中间并且物镜调焦到标尺最清晰为止。
测量
高程和距离测量（不用内存）
等待测量模式测量进程高程和距离测量仅高程测量仅距离测量
高差、地面高、高程和距离测量（不用内存）
输入基准高时测量进程测量到基准面的测量目标时显示的显示的信息高程和距离信息
测量进程测量完毕
测量中的技术提示
特殊测量环境
震动用手扶住脚架腿上面三分之一的地方可以有效地克服由于风等因素引起的仪器震
动。
逆光如果逆光观测的话，可以用遮光罩或手减弱逆光对观测的影响。
昏暗用手电或其他照明装置把标尺上的测量区域照明即可。
标尺底部的测量标尺零点以下附近处也可以测量（读数为负）。
标尺顶部的测量标尺顶部以上附近处也可以测量。
阴影标尺上的阴影一般不影响测量结果，特别黑的阴影和把整个视场遮住的影响一样；
严重的调焦模糊会导致测量中断；
通过窗玻璃观测避免通过窗玻璃进行测量；
打开标尺标尺必须完全、正确地打开，打开后把标尺
背后的锁扣要锁紧（锁到正确位置时会听到喀嚓一声响），这样才能
保证正确的测量结果；
敏感性可见光；
光线昏暗时要用均匀的照明光（20 勒克司）；
6检查和校正
说明
SPRINTER 100/100M/200/200M/250M 型数字水准仪可能存在光学和电子两种照准误差，其中电子照准误差在 SPRINTER100M/200M仪器中可以自动改正，而光学照准误差必须通过调
整十字丝才能消除或减弱。
仪器提供了 A×B×的电子检验方法（A、B表示标尺的位置，×表示仪器的位置）。
检验方法
在 A、 B两跟标尺中间安置 SPRINTER 100/100M/200/200M 型数字水准仪， A、 B两跟标尺之间的距离大概在 30米左右。
A 标尺A
B 标尺B
首先进入“调整”程序，选择调整子菜单，屏幕会出现如下信息：
第一步瞄准标尺 A按测量键：
第二步瞄准标尺 B按测量键：
屏幕上显示新的视准轴误差：
按回车键，确认新的视准轴误差。
如果需要调整十字丝的话，要把标尺翻转到E面，按后面所述方法用专用工具完成。
在校正测量过程中，若出现“无效测量”的警告信息，就反复测量，直至达到要求为止，然后按回车键确认测量成果。
按 ESC键可以中断校正测量。
按一次 ESC键，退回到上一步；按两次 ESC键，系统返回到主菜单；按三次 ESC键，返回到系统的缺省测量模式。
