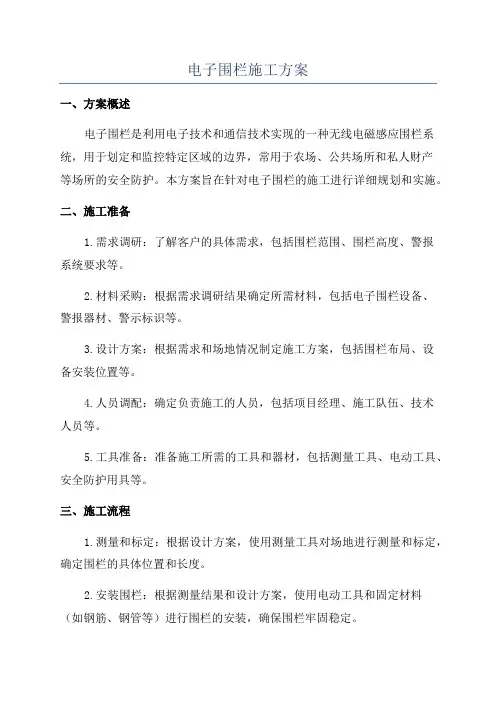

电子围栏施工方案
合集下载
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、主机结构说明
島压电千除冲主机
vpig ra rr nk puiKr
1.高压脉冲输出分为正负两路脉冲，正脉冲从“一路高压输出 端”接到围栏上，然后接回“一路高压输入端”；负脉冲从“二路 高压输出端”接到围栏上，然后接回“二路高压输入端”，从而在 前端围栏上形成正、负两个脉冲回路。
2高压接地输出：可与避雷器接地共用接地输出，与保护接地分 开接地。
电子围栏的阻挡作用首先体现在威慑功能上，金属线上悬挂警 示牌，一看到便产生心理压力，且触碰围栏时会有触电的感觉，足 以令入侵者望而却步；其次电子围栏本身又是有形的屏障，安装适 当的高度和角度，很难攀越；如果强行突破，主机会发出报警信号。
脉冲电子围栏主机有两组信号：一组现场的报警声会使入侵者更加 惊恐，另一组信号传送到监控中心。
垂直，安装倾角符合1项要求）。
3．组装终端杆及终端杆绝缘子
1)
将终端杆绝缘子用终端绝缘子固定夹固定在终端杆上。注
意方向一致。
2)
用M5X55螺栓将终端杆固定在两个万向底座之间。
3)
有围栏控制器的地方应在终端杆顶部加入一条或两条（相
互垂直）避雷器固定件。
中间收紧器的使用说明
中间收紧器是一直挂在前端围栏上的，安装合金丝时，把合
3)
每个拐角处以及防区的两端，不大于100米时或者其他拉
力比较大而有必要的位置装置终端杆，分区处应从两个方
向安装绝缘子。
终端杆组装安装示意图
■
5．避雷器的安装
避雷器应先通过自身的螺母固定在避雷器安装支架上面，避 雷器通常安装在脉冲主机的上方，每一个防区安装一对避雷器。
6.围栏线安装：
1原则：
1)一个防区wk.baidu.com一个XX回路，自主机到电子围栏必须XX，不得XX。
1．确定周界围栏安装角度：（与墙顶面的夹角）
22.5°、45°、67.5°、90°、1 1 2.5°、1 35°、1 57.5°180°）和倾斜方向（内倾式、外倾式、垂直式或水平式安 装）。
2）根据周界环境：居民区、学校附近建议为内倾或垂直安装，
xx地带建议为外倾，围墙高于2.5米时可以采用水平安装。
2)导线跨接处，必须使用耐高压导线连接，以免造成间隙不
够大或短路等现象。因此在以下四种情况下：
主机高压输出端到电子围栏始端的连接线； 电子围栏的上层导线转接到下层导线的跨接线； 电子围栏的末端回到主机的连接线；
④ 相邻两段电子围栏之间的连接线均必须使用额定耐压
金丝从中间紧线器侧面的圆孔穿入，再对准并穿过其中间的中缝,
最后通过另一侧面的圆孔穿出。
4.围栏终端杆的安装:
1)
确定围栏撑杆的具体位置：在围墙顶部用冲击钻打孔，用
M1（X100（中间杆可用M8K80）强力膨胀螺栓将撑杆固
定在合适的位置。
2)
每隔5米放置一根中间承力杆，或其它有必要的位置加装
中间承力杆。
3）根据保护对象：防止外界入侵时建议为外倾式安装，防止内
部翻越时建议为内倾式。
2．组装xx力杆及xx力杆绝缘子：
1）将承力杆绝缘子用M5<40螺栓固定在承力杆上。注意方
向一致。
2）如图：用承力杆固定件、M5K12螺栓将中间杆固定在万
向底座上万向底座分为16个孔可根据孔位调整安装角度。
注意：围栏合金线方向与万向固定座两固定孔的连线相互
技术性能
产品功能特点：
>1s周期性脉冲形式高压输出以保证安全。
BL -polar双极性技术：每条线上有电压，相临两线之间有
压差。
高/低压输出脉冲手动切换、远程设备控制切换功能。
RS485总线控制、键盘、计算机、网络等多种远程集中管理
方案。
具有可输出DC12警号及常开/常闭的短路、断线、防拆报
警功能
1-5级可用户设定的报警灵敏度，且1级灵敏度时误报警率V
3电压切换开关：用来切换主机工作在高低模式或者是自动工作 模式。
4键盘输出：可直接接入键盘或经RS485专RS232专换后接入计算 机进行远程控制。每台主机间RS485连接需采用总线式连接方式，不 允许星型连接方式。
5开关量输出：输出常开/常闭两组信号，接需要接入其它需联 动设备。
6警号输出：报警时输出DC12V电压，可接入功率不大于10W
电子围栏，有别与传统的XX对射、高压电网等周界报警系统, 本产品具有安全、可靠、使用美观、维护方便、操作简单等众多优 点。从安装调试、维护、使用寿命等综合因素来考虑显然比现有的 周界安防产品是一个更好的选择。
系统概述
电子围栏周界防范系统由脉冲电子围栏主机（也叫围栏控制器
或脉冲发生器）、前端（带脉冲高压的围栏）与报警信号的传输三 部分组成。主机产生脉冲高压供给电子围栏以探测入侵者，并能发 出报警信号；电子围栏前端包括终端杆、承力杆、合金线、紧线器、 线线连接器、绝缘子、警示牌、固定件等。
可选4AHXX电池保证市电停电后持续工作8小时。
工作环境指标：
• 工作电源：50Hz AC180V~240v
•工作温度：-40- +50C
•存储温度：-50- +120C
•工作湿度：w95%
输出脉冲指标：
输出高压脉冲峰值：5KV^ 10KV输出低压脉冲峰值：700〜1000V脉冲电流峰值：w10A脉冲持续时间：w0.1s脉冲间隔时间：＞1s单个脉冲输出最大电量：2.5mC单个脉冲输出最大能量：w5.0J系统功耗：V15W
脉冲电子围栏报警系统
随着科学技术的不断发展，安全防范技术的应用已深入到各个 领域，过去采用单一的防范手段已经不能满足现代化管理的要求。
当今世界安全防范技术现代化发展的方向是将周界报警、图像 监控等经电脑管理中心综合在一起，形成一个现代化、多功能、全 天候的动态管理系统。
脉冲电子围栏是周界安防系统的一种，具有威慑、阻挡、报警 三重功能，安装在变电站、工厂、仓库、军事设施、机场、学校、 别墅区等处周围，用以防范入侵。
DC12报警设备。
7电源开关：控制主机市电的接入与断开。
8电源输入：接入AC220电源。
LED指示灯状态说明:
AC220V或DC12电源正常时绿色“电源”指示灯XX。
布防时绿色“布防”指示灯亮，撤防时为熄灭状态。
考察电子围栏装设地点的设置：要求电子围栏与地下、空中等 方位的电线、管道无冲突；围栏附近的范围内无杂物；围栏装置装 设地点附近是否存在强干扰源（如发射台等高频设备），若有，则 在xx中标明信号线必须采用屏蔽双绞线。
