PCS-921断路器保护

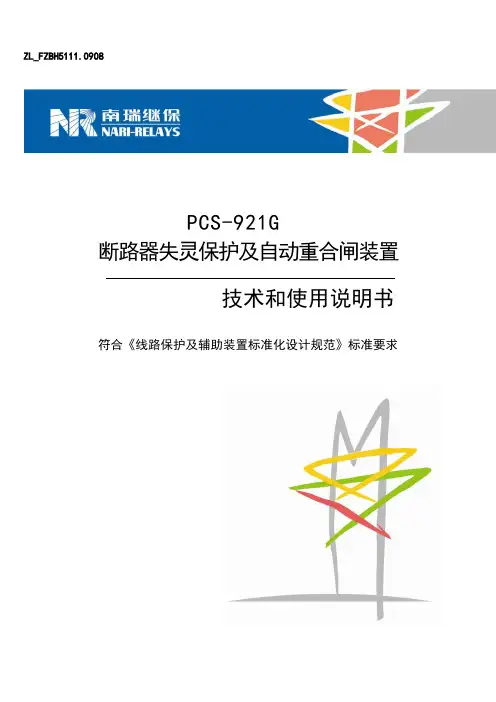

PCS-921G断路器失灵保护及自动重合闸装置技术和使用说明书
ZL_FZBH5111.0908PCS-921G断路器失灵保护及自动重合闸装置技术和使用说明书符合《线路保护及辅助装置标准化设计规范》标准要求南瑞继保电气有限公司版权所有R1.01本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：版本升级说明:对保护信号的输入输出做了说明，相关定值做了标记。
目录1．概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3装置特点 (1)2．技术参数 (3)2.1机械及环境参数 (3)2.2额定电气参数 (3)2.3主要技术指标 (3)3．软件工作原理 (5)3.1保护程序结构 (5)3.2正常运行程序 (5)3.3启动元件 (6)3.4断路器失灵保护 (7)3.5死区保护回路 (7)3.6瞬时跟跳回路 (8)3.7断路器三相不一致保护 (8)3.8充电保护 (8)3.9自动重合闸 (8)3.10保护与重合闸逻辑方框图 (10)4．硬件构成 (17)4.1装置硬件框图和配置图 (17)4.2机械结构与安装 (19)4.3面板布置图 (21)4.4背板布置图 (21)4.5输入输出定义 (22)4.6各插件简要说明 (23)5．定值内容及整定说明 (32)5.1通讯参数及整定说明 (32)5.2设备参数定值 (33)5.3保护定值及整定说明 (33)5.4功能软压板定值 (35)5.5GOOSE软压板定值 (36)5.6描述定值 (36)6．使用说明 (38)6.1指示灯说明 (38)6.2液晶显示说明 (38)6.3命令菜单使用说明 (40)6.4装置的运行说明 (43)7．调试大纲 (45)7.1试验注意事项 (45)7.2交流回路校验 (45)7.3输入接点检查 (45)7.4整组试验 (45)7.5输出接点检查 (47)7.6GOOSE调试大纲 (48)11．概述1.1 应用范围本装置适用于220KV 及以上电压等级的211结线与角形结线的断路器，符合国家电网公司颁布的《线路保护及辅助装置标准化设计规范》要求。
RCS运行规程
RCS-921A断路器保护运行规程1 范围本规程规定了RCS-921A断路器保护装置基本技术要求、运行方式、设备运行的监视及检查与操作、设备故障及事故处理等内容。
2 装置配置、性能、技术参数、主要技术指标及面板说明2.1 保护配置RCS-921A 是由微机实现的数字式断路器保护与自动重合闸装置，装置功能包括断路器失灵保护、三相不一致保护、死区保护、充电保护和自动重合闸。
2.2 保护性能特征2.2.1 装置具有失灵保护功能，分为故障相失灵、非故障相失灵和发、变三跳起动失灵三种情况。
2.2.2 装置具有三相不一致保护功能，当断路器某相断开，线路上出现非全相时，可经三相不一致保护回路延时跳开三相，三相不一致保护功能可由控制字选择是否经零序或者负序电流开放。
2.2.3 装置具有死区保护功能，某些接线方式下（如断路器在TA 与线路之间）TA与断路器之间发生故障时，虽然故障线路保护能快速动作，但在本断路器跳开后，故障并不能切除。
此时死区保护将以较短时限动作。
死区保护出口回路与失灵保护一致，动作后跳相邻断路器。
2.2.4 装置具有充电保护功能，当向故障母线（线路）充电时，可及时跳开本断路器。
2.2.5 装置具有一次自动重合闸功能。
能实现综合重合闸方式、单相重合闸方式、三相重合闸方式及停用方式。
重合闸起动方式有两种，一是由线路保护跳闸起动重合闸；二是由跳闸位置起动重合闸。
结线线路同一侧的两台重合装置的重合顺序可切换，后合侧延迟时间可整定，先重合开关合于故障时，后2.2.6 合重合闸装置立即闭锁并发三跳命令。
当先合重合闸因故检修或者退出运行时，后合重合闸将以重合闸整定时限动作，而不经过后合侧延迟时间。
2.3 技术参数2.3.1 机械及环境参数机箱结构尺寸：482mm×177mm×291mm；嵌入式安装正常工作温度：0～40℃极限工作温度：-10～50℃贮存及运输： -25～70℃2.3.2 额定电气参数直流电源：220V，110V 允许偏差: +15％，-20％交流电压： 100/3（额定电压Un）交流电流：5A，1A （额定电流In）频率：50Hz/60Hz过载能力：电流回路：2倍额定电流，连续工作10倍额定电流，允许10S40 倍额定电流，允许1S电压回路：1.5 倍额定电压，连续工作功耗：交流电流：＜1VA/相（In=5A）＜0.5VA/相（In=1A）交流电压：＜0.5VA/相直流：正常时＜35W跳闸时＜50W2.4 主要技术指标1）起动元件电流变化量起动元件，整定范围0.1In～0.5In零序过流起动元件，整定范围0.1In～0.5In2）过流元件整定范围: 0.1In ～20In定值误差: < 5%3）低功率因素辅助判据定值范围: 45°～90°定值误差: < ±304）失灵、死区、不一致保护动作时间: 0.01 ～ 10S5）检同期角度定值范围: 0°～ 90°定值误差: < ±3°2.5 装置面板说明：2.5.1 信号灯：面板设有“运行”绿灯，在装置正常运行时点亮，当装置故障时熄灭。

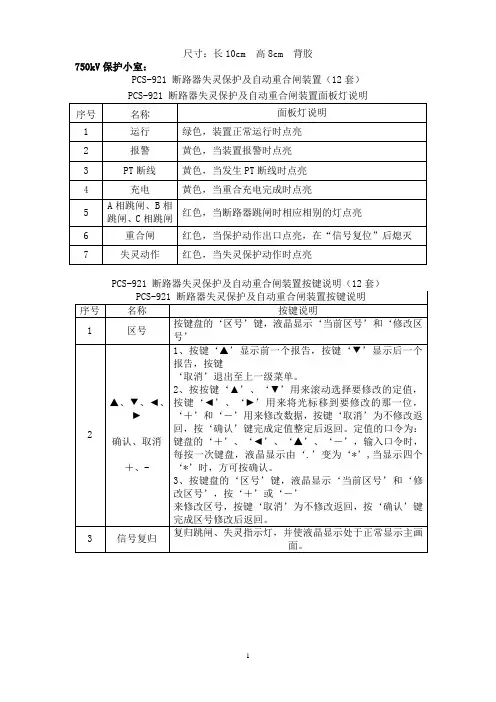

沙州变750kV保护小室装置面板指示灯、按键说明
尺寸：长10cm 高8cm 背胶750kV保护小室：PCS-921 断路器失灵保护及自动重合闸装置（12套）PCS-921 断路器失灵保护及自动重合闸装置面板灯说明序号名称面板灯说明1 运行绿色，装置正常运行时点亮2 报警黄色，当装置报警时点亮3 PT断线黄色，当发生PT断线时点亮4 充电黄色，当重合充电完成时点亮5 A相跳闸、B相跳闸、C相跳闸红色，当断路器跳闸时相应相别的灯点亮6 重合闸红色，当保护动作出口点亮，在“信号复位”后熄灭7 失灵动作红色，当失灵保护动作时点亮PCS-921 断路器失灵保护及自动重合闸装置按键说明（12套）PCS-921 断路器失灵保护及自动重合闸装置按键说明序号名称按键说明1 区号按键盘的‘区号’键，液晶显示‘当前区号’和‘修改区号’2 ▲、▼、◄、►确认、取消＋、-1、按键‘▲’显示前一个报告，按键‘▼’显示后一个报告，按键‘取消’退出至上一级菜单。
2、按按键‘▲’、‘▼’用来滚动选择要修改的定值，按键‘◄’、‘►’用来将光标移到要修改的那一位，‘＋’和‘－’用来修改数据，按键‘取消’为不修改返回，按‘确认’键完成定值整定后返回。
定值的口令为：键盘的‘＋’、‘◄’、‘▲’、‘－’，输入口令时，每按一次键盘，液晶显示由‘.’变为‘*’,当显示四个‘*’时，方可按确认。
3、按键盘的‘区号’键，液晶显示‘当前区号’和‘修改区号’，按‘＋’或‘－’来修改区号，按键‘取消’为不修改返回，按‘确认’键完成区号修改后返回。
3 信号复归复归跳闸、失灵指示灯，并使液晶显示处于正常显示主画面。
CSC-121A数字式综合重合闸及断路器辅助保护装置面板灯说明（12套）CSC-121A数字式综合重合闸及断路器辅助保护装置面板灯说明序号名称面板灯说明1 运行绿色，装置正常运行时点亮2 重合闸红色，重合闸动作时点亮3 失灵红色，失灵保护动作时点亮4 非全相红色，当非全相保护动作时灯亮5 充电保护黄色，充电保护动作时亮6 充电满黄色，合闸充满电后亮7 告警红色，有装置故障告警时装置面板告警灯闪亮，有运行异常时装置面板告警灯常亮，不闭锁保护出口。
RCS-921A断路器失灵保护及自动重合闸装置整定说明
RCS-921A断路器失灵保护及⾃动重合闸装置整定说明RCS-921A断路器失灵保护及⾃动重合闸装置整定说明1、装置参数定值1.1 定值区号：整定：现场整定。
说明：保护定值有30套可供切换，装置参数不分区，只有⼀套定值。
1.2 通信地址整定：现场整定说明：指后台通信管理机与本装置通信的地址。
1.3 串⼝1波特率整定：现场整定说明：只可在所列波特率数值中选其⼀数值整定1.4 串⼝2波特率整定：现场整定说明：只可在所列波特率数值中选其⼀数值整定1.5 打印波特率整定：现场整定说明：只可在所列波特率数值中选其⼀数值整定1.6 调试波特率整定：现场整定说明：只可在所列波特率数值中选其⼀数值整定1.7 系统频率整定：50Hz说明：⼀次系统频率。
1.8 电压⼀次额定值或或kV=317.55kV整定：说明：（1）整定值为⼀次系统中电压互感器原边的额定电压值；（2）电压互感器原边电压⼀般有500kV、525kV和550kV等⼏类，因此要按实际情况整定。
装置级整定计算程序提供了保护安装处PT⼀次侧额定电压。
整定：57.73V说明：整定值为⼀次系统中电压互感器副边的额定电压值。
本装置固定为57.73V。
1.10 电流⼀次额定值整定：按实际整定说明：（1）整定值为⼀次系统中电流互感器原边的额定电流值；（2）根据实际情况整定。
装置级程序提供了保护安装处CT侧⼀次额定电流。
1.11 电流⼆次额定值整定：1A或5A说明：整定值为⼀次系统中电流互感器副边的额定电流值，具体值见保护说明书。
1.12 ⼚站名称整定：现场整定说明：可整定汉字区位码（12位），或ASCII码（后6位），装置将⾃动识别，此定值仅⽤于报⽂打印。
1.13 ⽹络打印⽅式整定：现场整定说明：需要使⽤共享打印机时置为“1”，否则置为“0”。
使⽤共享打印机指的是多套保护装置共⽤⼀台打印机打印输出，这时打印⼝应设置为RS-485⽅式（参见4.6.5通信插件说明）,经专⽤的打印控制器接⼊打印机；⽽使⽤本地打印机时，应设置为RS-232⽅式，直接接⾄打印机的串⼝。
PCS-921N 说明书

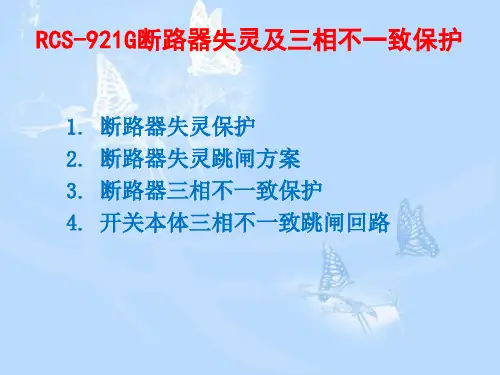

RCS-921G断路器失灵及三相不一致保护、失灵保护与跳闸方案、三相不一致保护、三相不一致跳闸回路
